2014 MITSUBISHI ASX Руководство по эксплуатации и техобслуживанию (in Russian)

Техническое обслуживание автомобиля
8/43
8

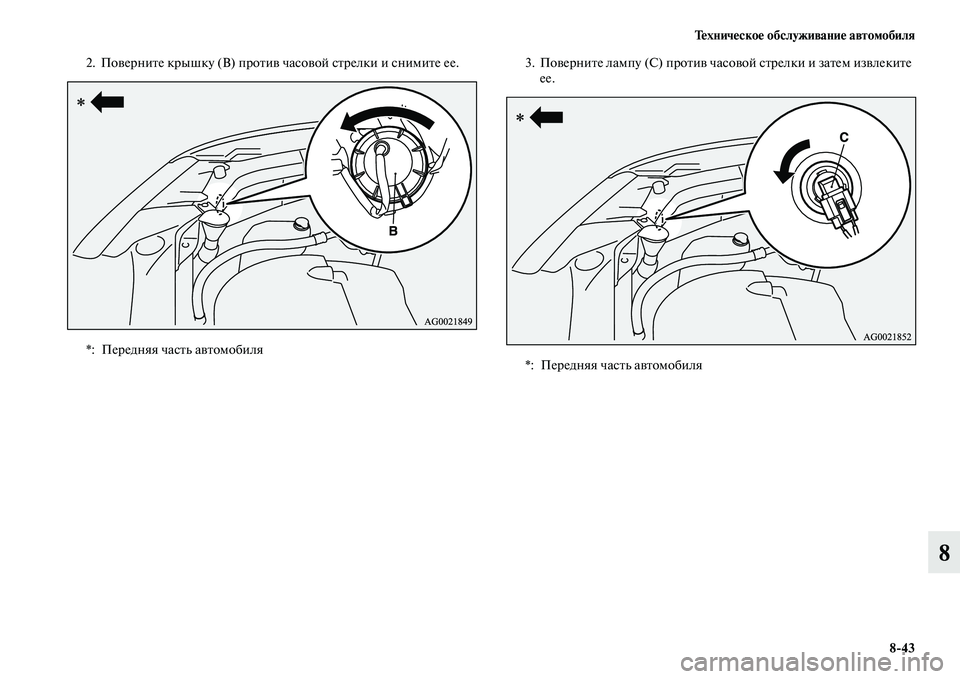

2. Поверните крышку (В) против часовой стрелки и снимите ее. 3. Поверните лампу (С) против часовой стрелки и затем извлеките
ее.
*: Передняя часть автомобиля
*: Передняя часть автомобиля

8/44 Техническое обслуживание автомобиля
8
4. Нажмите на защелку (D) и отсоедините патрон (E). 5. Лампа устанавливается в порядке, обратном снятию.
ПРЕДОСТЕРЕЖЕНИЕ!
●При обращении с галогенными лампами следует соблюдать
осторожность. Газ в колбе галогенной лампы находится под
высоким давлением, поэтому при падении, ударе или задевании
за твердый предмет она может взорваться.
●Запрещается прикасаться к колбе галогенной лампы руками,
грязными перчатками и т. д.
При включении фары жир с рук, попавший на лампу, будет
испаряться, что может привести к повреждению лампы.
Грязную поверхность стекла следует протереть спиртом,
растворителем для краски и т.п. Устанавливать лампу следует
только после тщательного просушивания.

Техническое обслуживание автомобиля
8/45
8

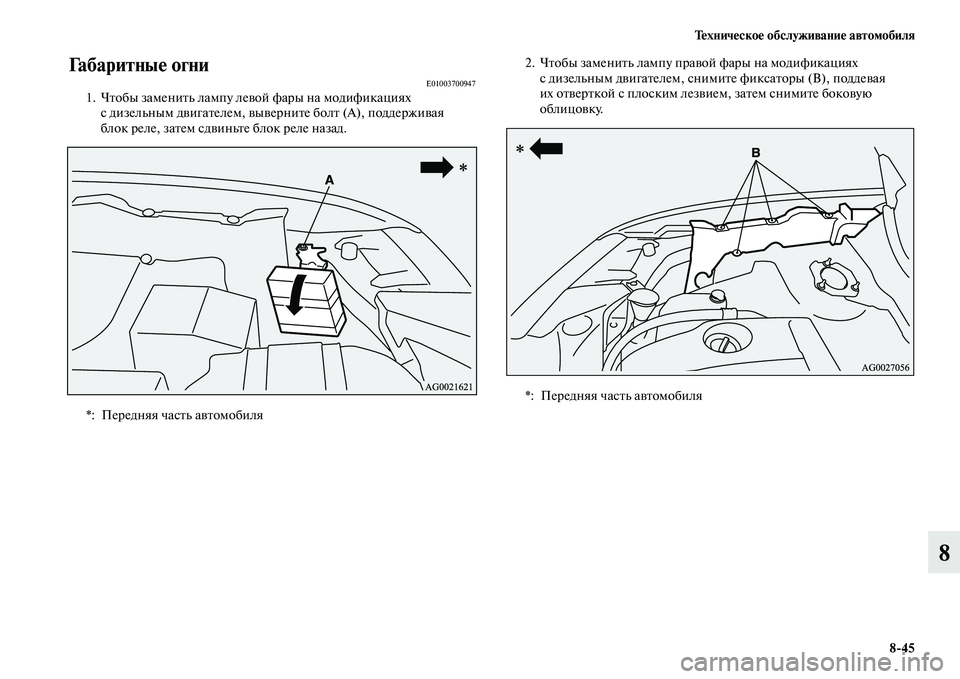

Габаритные огниE010037009471. Чтобы заменить лампу левой фары на модификациях
с дизельным двигателем, выверните болт (А), поддерживая
блок реле, затем сдвиньте блок реле назад.2. Чтобы заменить лампу правой фары на модификациях
с дизельным двигателем, снимите фиксаторы (B), поддевая
их отверткой с плоским лезвием, затем снимите боковую
облицовку.
*: Передняя часть автомобиля
*: Передняя часть автомобиля

8/46 Техническое обслуживание автомобиля
8

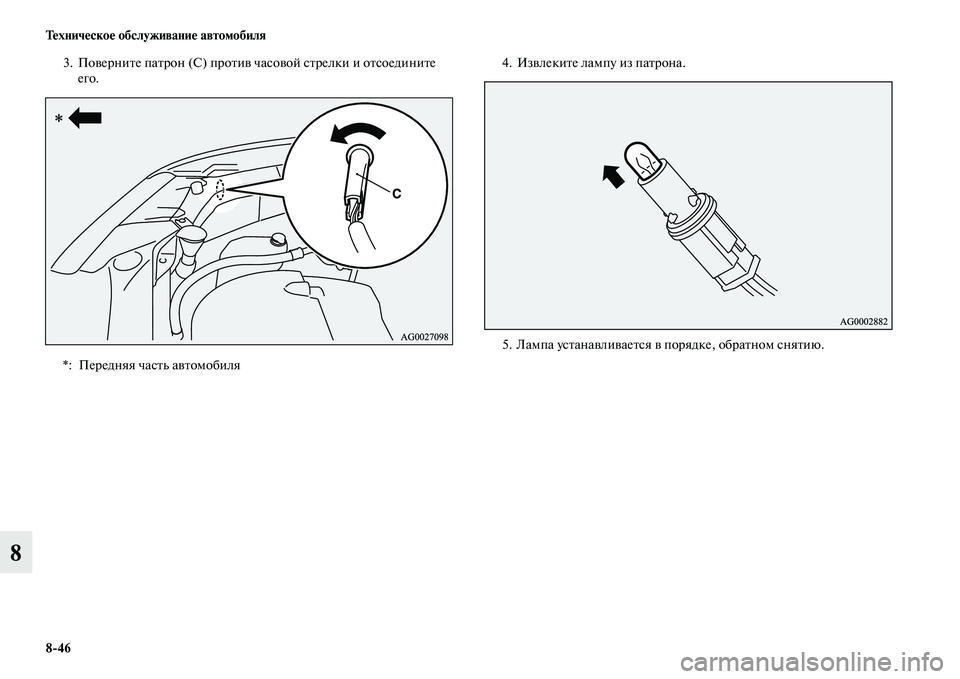

3. Поверните патрон (C) против часовой стрелки и отсоедините
его.4. Извлеките лампу из патрона.
5. Лампа устанавливается в порядке, обратном снятию.
*: Передняя часть автомобиля

Техническое обслуживание автомобиля
8/47
8
Передние указатели поворотаE01003800922
Снятие1. Снимите верхний кожух.
Информацию о порядке снятия верхнего кожуха см. в разделе
«Снятие и установка верхнего кожуха и воздуховода»
на стр. 814.
2. Поверните патрон с лампой (А) против часовой стрелки
и отсоедините его.3. Извлеките лампу, потянув за нее.
Ус т а н о в к а1. Лампа устанавливается в порядке, обратном снятию.
2. Установите верхний кожух.
Информацию о порядке установки верхнего кожуха
см. в разделе «Снятие и установка верхнего кожуха
и воздуховода» на стр. 814.
*: Передняя часть автомобиля

8/48 Техническое обслуживание автомобиля
8
Боковые повторители указателей поворота
(на крыльях)*
Лампы боковых повторителей указателей поворота (на крыльях)
не ремонтируются и не заменяются отдельно.
При необходимости ремонта или замены этих световых приборов
обращайтесь в авторизованный сервисный центр MITSUBISHI
MOTORS.
Боковые повторители указателей поворота
(на наружных зеркалах заднего вида)*
E01003900529В боковых повторителях указателей поворота (на наружных зеркалах
заднего вида) используются светодиоды, а не лампы.
При необходимости ремонта или замены этих световых приборов
обращайтесь в авторизованный сервисный центр MITSUBISHI
MOTORS.
Противотуманные фары*E010040017421. Вставьте под край облицовки фары (А) отвертку с плоским
лезвием, обернутую тканью, затем снимите облицовку,
аккуратно отжав ее.

Техническое обслуживание автомобиля
8/49
8

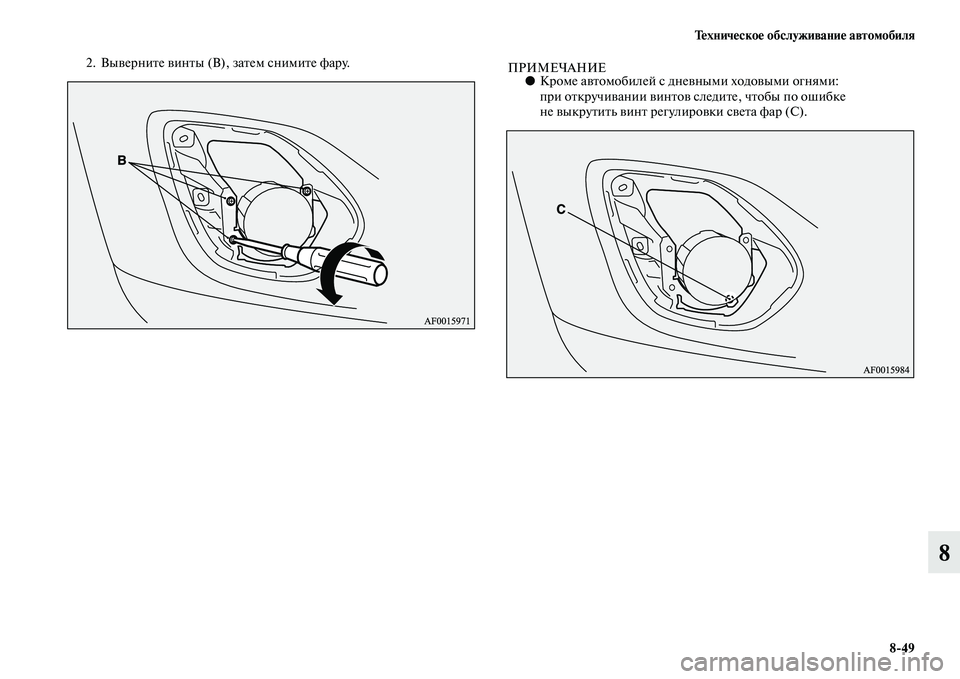

2. Выверните винты (В), затем снимите фару.ПРИМЕЧАНИЕ●Кроме автомобилей с дневными ходовыми огнями:
при откручивании винтов следите, чтобы по ошибке
не выкрутить винт регулировки света фар (С).

8/50 Техническое обслуживание автомобиля
8
3. Нажмите на защелку (D) и отсоедините патрон (E).
4. Поверните лампу (F) против часовой стрелки и затем
извлеките ее.5. Лампа устанавливается в порядке, обратном снятию.
ПРЕДОСТЕРЕЖЕНИЕ!
●При обращении с галогенными лампами следует соблюдать
осторожность. Газ в колбе галогенной лампы находится под
высоким давлением, поэтому при падении, ударе или задевании
за твердый предмет она может взорваться.
●Запрещается прикасаться к колбе галогенной лампы руками,
грязными перчатками и т. д.
При включении фары жир с рук может привести к повреждению
лампы.
Грязную поверхность стекла следует протереть спиртом,
растворителем для краски и т.п. Устанавливать лампу
следует только после тщательного просушивания.
