2014 MITSUBISHI ASX Руководство по эксплуатации и техобслуживанию (in Russian)

Техническое обслуживание автомобиля
8/35
8

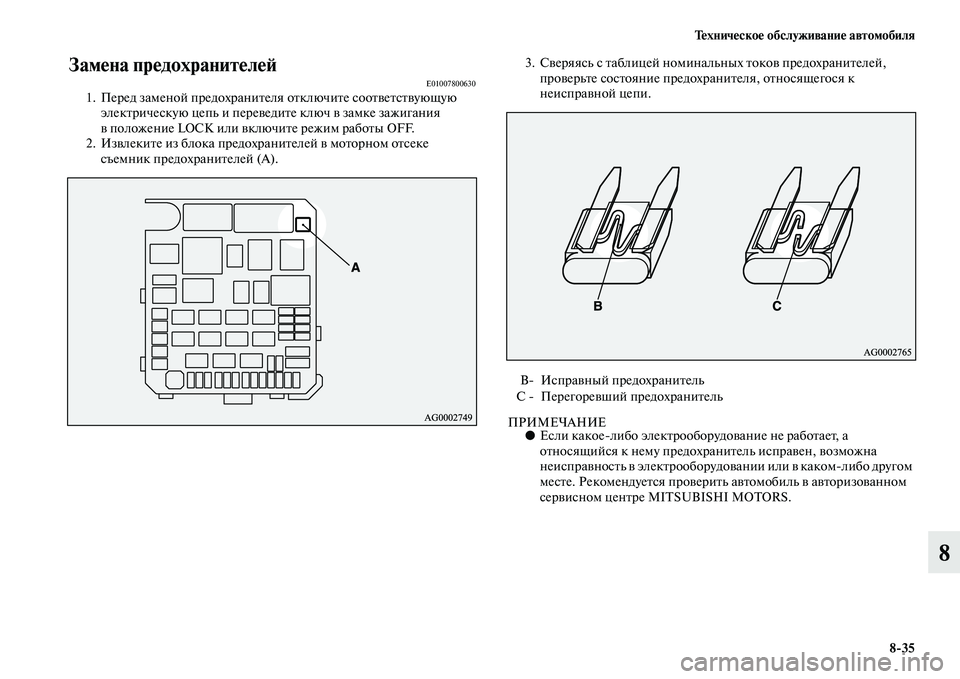

Замена предохранителейE010078006301. Перед заменой предохранителя отключите соответствующую
электрическую цепь и переведите ключ в замке зажигания
в положение LOCK или включите режим работы OFF.
2. Извлеките из блока предохранителей в моторном отсеке
съемник предохранителей (А).3. Сверяясь с таблицей номинальных токов предохранителей,
проверьте состояние предохранителя, относящегося к
неисправной цепи.
ПРИМЕЧАНИЕ●Если какоелибо электрооборудование не работает, а
относящийся к нему предохранитель исправен, возможна
неисправность в электрооборудовании или в какомлибо другом
месте. Рекомендуется проверить автомобиль в авторизованном
сервисном центре MITSUBISHI MOTORS.
B Исправный предохранитель
С  Перегоревший предохранитель

8/36 Техническое обслуживание автомобиля
8
4. Съемником предохранителей установите новый
предохранитель, рассчитанный на тот же номинальный ток, на
место перегоревшего. Убедитесь, что предохранитель
установлен на то же место.Замена ламп
E01003100488Перед заменой лампы убедитесь, что данный осветительный прибор
выключен. Не дотрагивайтесь пальцами до стеклянной колбы новой
лампы. Оставшийся на стекле жир испаряется при нагреве лампы и
оседает на отражателе, поверхность которого тускнеет.
ПРИМЕЧАНИЕ●Если Вы не уверены, что сможете выполнить замену правильно,
доверьте ее специалистам авторизованного сервисного центра
MITSUBISHI MOTORS.
●При снятии ламп и рассеивателей соблюдайте осторожность,
чтобы не поцарапать лакокрасочное покрытие автомобиля.
●Во время дождя или после мойки автомобиля возможно
запотевание рассеивателей фар. Это явление имеет те же
причины, что и запотевание оконных стекол при влажной
погоде, и не является признаком неисправностей.
При включении фар влага испарится от тепла. Однако если
внутри фар скапливается вода, рекомендуется провести их
проверку в авторизованном сервисном центре MITSUBISHI
MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ!
●Если новый предохранитель через непродолжительное время
перегорает вновь, рекомендуется проверить электрическую цепь
автомобиля в авторизованном сервисном центре MITSUBISHI
MOTORS.
●Запрещается устанавливать предохранители, рассчитанные на
больший ток, а также заменители (провода, фольга и т. п.). Это
может привести к перегреву проводов и пожару.
ПРЕДОСТЕРЕЖЕНИЕ!
●Температура ламп сразу после выключения очень высока.
Прежде чем дотрагиваться до лампы, дождитесь ее охлаждения.
В противном случае можно получить ожог.

Техническое обслуживание автомобиля
8/37
8
Номинальная мощность лампE01003200290Для замены следует использовать новую лампу той же мощности
ицвета.
Наружные световые приборыE01003302905В скобках указан тип лампы.
ПРИМЕЧАНИЕ●В боковых повторителях указателей поворота (в наружных
зеркалах заднего вида) используются светодиоды, а не лампы.
При необходимости ремонта или замены этих световых
приборов обращайтесь в авторизованный сервисный центр
MITSUBISHI MOTORS.
●Лампы боковых повторителей указателей поворота (в крыльях)
не ремонтируются и не заменяются отдельно.
При необходимости ремонта или замены этих световых
приборов обращайтесь в авторизованный сервисный центр
MITSUBISHI MOTORS. 1 Передние указатели поворота: 21 Вт (WY21W)
2 Фары дальнего света: 60 Вт (HB3)
3 Тип 1
Противотуманные фары : 35 Вт (H8)
Дневные ходовые огни : 13 Вт (P13W)
Ти п 2
Противотуманные фары : 55 Вт (H11)
4 Фары ближнего света
С галогеновой лампой : 55 Вт (H11)
С газоразрядной ксеноновой лампой
*2: 35 Вт
5 Габаритные огни: 5 Вт (W5W)
6
Боковые повторители указателей поворота (на крыльях)*1, *2: 5 Вт
Передняя часть автомобиля
7 Боковые повторители указателей поворота (на наружных
зеркалах заднего вида)*1
*1
:Если имеются.*2: Для замены ламп обратитесь в авторизованный сервисный
центр MITSUBISHI MOTORS.
ПРЕДУПРЕЖДЕНИЕ!
●Для замены газоразрядных ксеноновых ламп рекомендуется
обращаться в сервисный центр MITSUBISHI MOTORS.
В цепи питания таких ламп, в самих лампах и на электродах
создается высокое напряжение, вызывающее риск поражения
электрическим током.

8/38 Техническое обслуживание автомобиля
8
В скобках указан тип лампы.
ПРИМЕЧАНИЕ●В нижних и верхнем стопсигналах, а также задних габаритных
фонарях, используются светодиоды, а не лампы. При
необходимости ремонта или замены этих световых приборов
обращайтесь в авторизованный сервисный центр MITSUBISHI
MOTORS.
Световые приборы, расположенные внутри
автомобиля
E01003401970
*: Если имеются. 8 Верхний стопсигнал
9 Фонарь освещения номерного знака: 5 Вт (W5W)
10 Задний противотуманный фонарь: 21 Вт (W21W)
11 Фонари заднего хода: 16 Вт (W16W)
12 Задние указатели поворота: 21 Вт (W21W)
13 Стопсигналы и задние габаритные огни
Задняя часть автомобиля
1 Задняя лампа освещения салона*: 8 Вт
2 Лампы подсветки косметического зеркала*: 2 Вт
3 Передняя лампа освещения салона и лампы местной
подсветки: 8 Вт
4 Лампа освещения багажного отделения: 5 Вт
5 Лампа подсветки вещевого ящика панели приборов: 1,4 Вт

Техническое обслуживание автомобиля
8/39
8

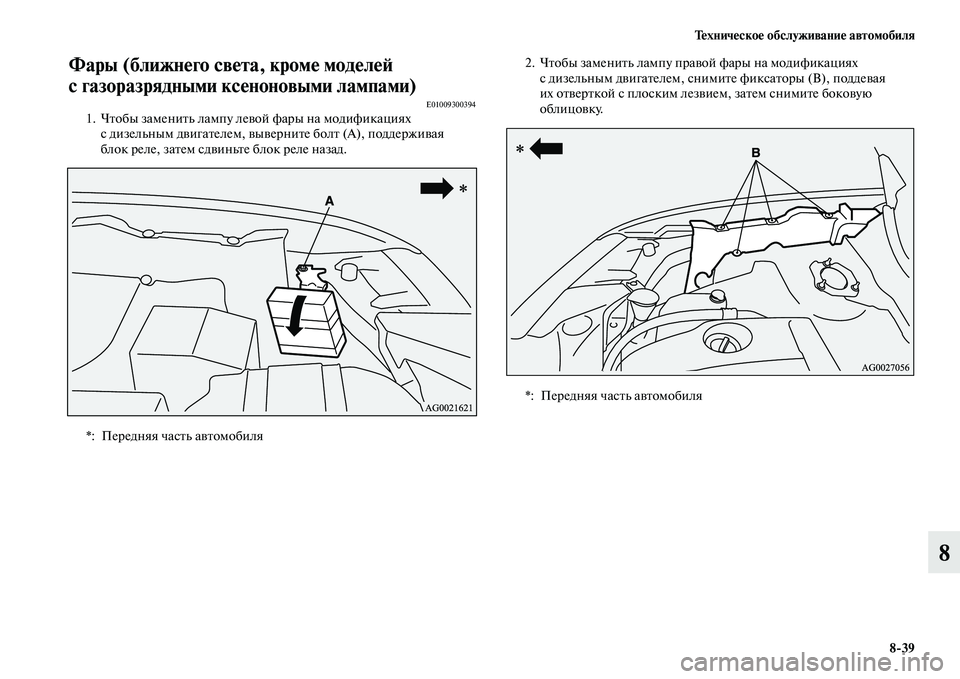

Фары (ближнего света, кроме моделей
с газоразрядными ксеноновыми лампами)
E010093003941. Чтобы заменить лампу левой фары на модификациях
с дизельным двигателем, выверните болт (А), поддерживая
блок реле, затем сдвиньте блок реле назад.2. Чтобы заменить лампу правой фары на модификациях
с дизельным двигателем, снимите фиксаторы (B), поддевая
их отверткой с плоским лезвием, затем снимите боковую
облицовку.
*: Передняя часть автомобиля
*: Передняя часть автомобиля

8/40 Техническое обслуживание автомобиля
8

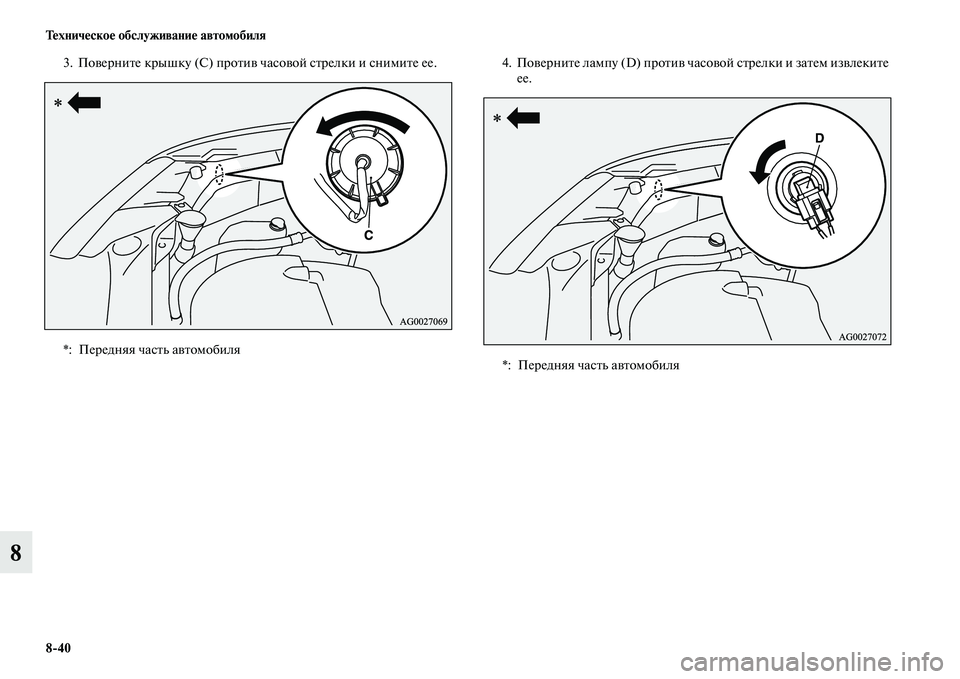

3. Поверните крышку (C) против часовой стрелки и снимите ее. 4. Поверните лампу (D) против часовой стрелки и затем извлеките
ее.
*: Передняя часть автомобиля
*: Передняя часть автомобиля

Техническое обслуживание автомобиля
8/41
8
5. Нажмите на защелку (E) и отсоедините патрон (F). 6.Лампа устанавливается в порядке, обратном снятию.
ПРЕДОСТЕРЕЖЕНИЕ!
●При обращении с галогенными лампами следует соблюдать
осторожность. Газ в колбе галогенной лампы находится под
высоким давлением, поэтому при падении, ударе или задевании
за твердый предмет она может взорваться.
●Запрещается прикасаться к колбе галогенной лампы руками,
грязными перчатками и т.д.
При включении фары жир с рук, попавший на лампу, будет
испаряться, что может привести к повреждению лампы.
Грязную поверхность стекла следует протереть спиртом,
растворителем для краски и т.п. Ус т а н а в л и в а т ь л а м п у с л е д у е т
только после тщательного просушивания.

8/42 Техническое обслуживание автомобиля
8
Фары (ближнего света, для моделей
с газоразрядными ксеноновыми лампами)
E01010100132Не пытайтесь самостоятельно разбирать и ремонтировать фары,
а также заменять их лампы.
Фары дальнего светаE010094001351. Чтобы заменить лампу левой фары на модификациях
с дизельным двигателем, выверните болт (А), поддерживая
блок реле, затем сдвиньте блок реле назад.
ПРЕДУПРЕЖДЕНИЕ!
●Цепи питания этих фар, а также лампы и их выводы находятся
под высоким напряжением. Во избежание поражения
электрическим током для выполнения ремонта или замены
обращайтесь в авторизованный сервисный центр MITSUBISHI
MOTORS.
*: Передняя часть автомобиля
