2014 MITSUBISHI ASX Руководство по эксплуатации и техобслуживанию (in Russian)

Техническое обслуживание автомобиля
8/59
8
3. Извлеките лампу, потянув за нее. 4. Лампа устанавливается в порядке, обратном снятию.
ПРИМЕЧАНИЕ●Устанавливая фонарь на место, сначала вставьте защелку (С),
а затем совместите и вставьте защелку (D).

8/60 Техническое обслуживание автомобиля
8

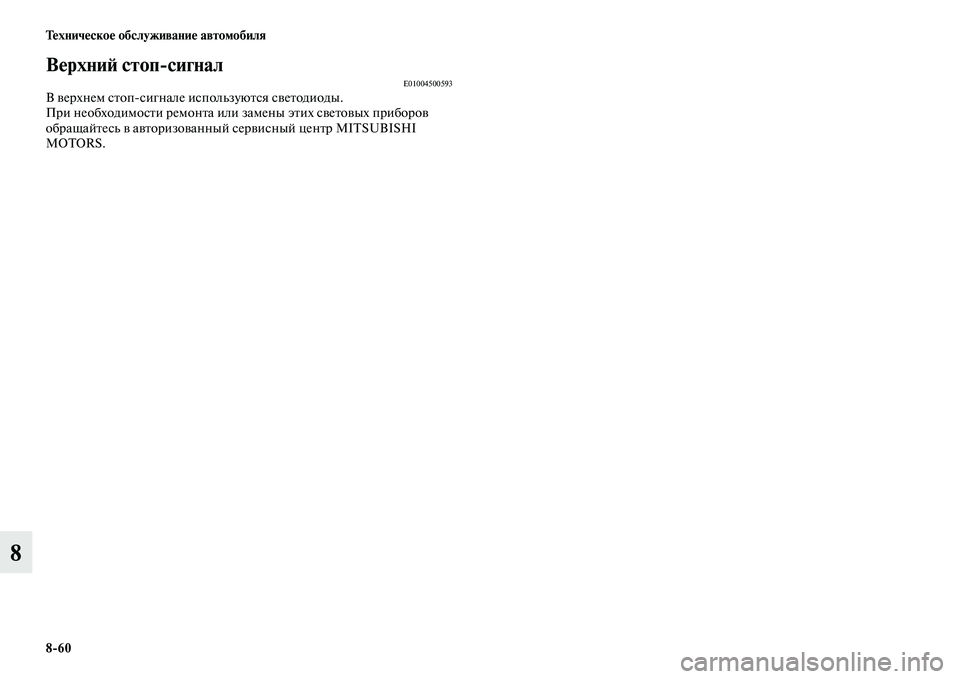

Верхний стоп/сигналE01004500593В верхнем стопсигнале используются светодиоды.
При необходимости ремонта или замены этих световых приборов
обращайтесь в авторизованный сервисный центр MITSUBISHI
MOTORS.

9
Технические характеристики
Идентификационные таблички и надписи . . . . . .9 2
Габаритные размеры автомобиля. . . . . . . . . . . . . . .9 6
Эксплуатационные характеристики
автомобиля . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9 7
Весовые параметры автомобиля . . . . . . . . . . . . . . .9 8
Технические характеристики двигателя . . . . . . . . .9 10
Электрооборудование . . . . . . . . . . . . . . . . . . . . . . . .9 11
Шины и колесные диски . . . . . . . . . . . . . . . . . . . . .9 12
Расход топлива . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9 13
Заправочные объемы . . . . . . . . . . . . . . . . . . . . . . . . .9 14

9/2 Технические характеристики
9Идентификационные таблички
инадписи
E01100103245
VIN (идентификационный номер автомобиля)
VI выбит на перегородке между моторным отсеком и салоном
(см. рисунок).
Информационная табличка с данными автомобиля*
Информационная табличка с данными автомобиля закреплена
в месте, указанном на рисунке.

Технические характеристики
9/3
9
На табличке указаны код модели автомобиля, модель двигателя,
модель коробки передач, код цвета кузова и т. д.
При заказе запасных частей пользуйтесь указанными кодовыми
номерами.Информационная табличка с данными
автомобиля*
Информационная табличка с данными автомобиля закреплена в
месте, указанном на рисунке.
1 Код модели автомобиля
2 Код модели двигателя
3 Код комплектации наружного оборудования кузова
4 Код модели коробки передач
5 Код цвета кузова, код отделки салона, код дополнительного
оборудования
6 Номер шасси
7 Разрешенная максимальная масса
8 Разрешенная максимальная масса автомобиля с прицепом
9 Максимальная нагрузка на переднюю ось
10 Максимальная нагрузка на заднюю ось

9/4 Технические характеристики
9
На табличке указаны код модели автомобиля, модель двигателя,
модель коробки передач, код цвета кузова и т. д.
При заказе запасных частей пользуйтесь указанными кодовыми
номерами.Номер двигателя
Номер двигателя выбит на блоке цилиндров двигателя (см. рисунки).
1 Код модели автомобиля
2 Код модели двигателя
3 Код модели коробки передач
4 Код цвета кузова
5 Код отделки салона
6 Код дополнительного оборудования
7 Код комплектации наружного оборудования кузова
*: Передняя часть автомобиля
Модификации с двигателем 1600

Технические характеристики
9/5
9
*: Передняя часть автомобиля
Модификации с двигателями 1800 и 2000

9/6 Технические характеристики
9Габаритные размеры автомобиля
E01100202786
*: Автомобили для России, Казахстана и Украины.
1Колея передних колес1525 мм
2Га б а р и т н а я ш и р и н а1770 мм
3Передний свес870 мм
4Колесная база2670 мм
5Задний свес755 мм
6Га б а р и т н а я д л и н а4295 мм
7Дорожный просвет (без загрузки) 180, 195 мм*
8Габаритная высота
(без нагрузки)Без рейлингов на крыше 1615 мм
9С рейлингами на крыше 1625 мм
10Колея задних колес1530 мм
Минимальный радиус
разворотаПо внешнему габариту кузова 5,63 м
По колее наружного колеса 5,3 м
