2014 MITSUBISHI ASX Руководство по эксплуатации и техобслуживанию (in Russian)

Техническое обслуживание автомобиля
8/19
8
ПРИМЕЧАНИЕ●Содержите выводы аккумуляторной батареи в чистоте. После
подключения аккумуляторной батареи нанесите на выводы
защитную смазку. При необходимости промывайте выводы
теплой водой.
●Убедитесь, что аккумуляторная батарея надежно закреплена
и смещение во время движения исключено. Проверьте также,
надежно ли затянуты клеммы.
●Если автомобиль не будет эксплуатироваться в течение
длительного времени, снимите аккумуляторную батарею
и храните ее в месте, где электролит не замерзнет. Хранить
аккумуляторную батарею следует полностью заряженной.ПРЕДОСТЕРЕЖЕНИЕ!
●Не подпускайте к аккумуляторной батарее детей.●Запрещается отсоединять провода от аккумуляторной батареи
при включенном зажигании или включенном режиме работы
ON. При этом возможно повреждение элементов
электрооборудования.
●Не допускайте короткого замыкания выводов батареи. Это
приведет к ее перегреву и выходу из строя.
●При необходимости быстрой зарядки аккумуляторной батареи
следует сначала отсоединить от нее провода.
●Во избежание короткого замыкания следует отсоединять
сначала отрицательный (–) провод.
●При работе вблизи аккумуляторной батареи следует надевать
защитные очки.
●Не допускайте контакта пластмассовых деталей с серной
кислотой (электролитом), так как это может привести к их
растрескиванию и обесцвечиванию, а также появлению на них
пятен.
При попадании электролита на пластмассовые детали протрите
их мягкой тканью, замшей или другим подходящим материалом,
смоченным в водном растворе нейтрального моющего средства,
затем сразу же промойте водой.

8/20 Техническое обслуживание автомобиля
8Шины
E01001300255
Давление воздуха в шинахE01001402380
Во время проверки давления шины должны быть холодными; в случае избыточного или недостаточного давления доведите его до нормы.
После проверки давления проверьте исправность и герметичность шин. Наденьте на вентили защитные колпачки.
ПРЕДУПРЕЖДЕНИЕ!
●Движение на изношенных, поврежденных или неправильно
накачанных шинах может привести к аварии и к серьезным
травмам или даже гибели людей.
ОписаниеРазмерность шинПереднее колесоЗаднее колесоПри буксировке прицепа
Переднее колесоЗаднее колесо
Полноразмерное колесо215/65R16 98H 2,4 бар (240 кПа) 2,4 бар (240 кПа)
215/60R17 96H 2,2 бар (220 кПа) 2,2 бар (220 кПа)
Компактное запасное
колесоT125/90D16
T155/90D164,2 бар (420 кПа) —
215/65R16 2,4 бар (240 кПа) —

Техническое обслуживание автомобиля
8/21
8
Состояние колесE01001800885
Убедитесь, что на шинах отсутствуют порезы, трещины и другие
повреждения. Если имеются глубокие порезы и трещины, замените
шины. Также проверьте, не застряли ли в шинах мелкие
металлические предметы и щебень.
Движение на изношенных шинах очень опасно, так как при этом
резко возрастает опасность заноса или аквапланирования.
Допускается эксплуатация шин, глубина рисунка протектора которых
составляет не менее 1,6 мм.
Если на шине имеется индикатор износа, по мере износа шины
он проявляется на поверхности протектора, указывая на то, что шина
больше не должна эксплуатироваться. Если на поверхности
протектора проявляется индикатор износа, шину следует заменить
новой.Если вследствие износа необходимо заменить одну из шин
полноприводного автомобиля, замените сразу все шины.
Замена шин и колесных дисковE01007200243
1 Расположение индикатора износа протектора
2 Индикатор износа протектора
ПРЕДОСТЕРЕЖЕНИЕ!
●Следует устанавливать шины одного размера, одного типа
и одного производителя, с одинаковой степенью износа.
Запрещается устанавливать шины разного размера, разного
типа, разных производителей или с разной степенью износа.
В этом случае повышается температура масла
вдифференциале, что может привести к неисправности
трансмиссии. Кроме того, в трансмиссии возникают
повышенные нагрузки, которые могут привести к утечке масла,
заклиниванию деталей и к другим серьезным неисправностям.
ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается установка шин, размеры которых отличаются
от указанных выше, а также совместная установка шин
различных моделей, поскольку это отрицательно влияет
на безопасность движения.
См. раздел «Шины и колесные диски» на стр. 9/12.
●Даже если колесный диск имеет тот же посадочный диаметр
и вылет, что и оригинальный, его форма может не позволить
правильно его установить. Перед приобретением новых
колесных дисков рекомендуем проконсультироваться у
специалистов авторизованного сервисного центра
MITSUBISHI MOTORS.

8/22 Техническое обслуживание автомобиля
8
Шины с направленным рисунком протектора Зимние шиныE01002000754Для движения по снегу и льду рекомендуется использовать зимние
шины. Чтобы обеспечить курсовую устойчивость автомобиля, на все
колеса следует устанавливать шины одинакового размера и
с одинаковым рисунком протектора.
Не следует эксплуатировать зимние шины, износ которых превышает
50%.
Не разрешается устанавливать зимние шины, не рекомендованные
для использования на автомобиле.
ПРИМЕЧАНИЕ●Использование зимних шин (скорость движения,
необходимость установки, тип и т. д.) регламентируется
правилами, отличающимися в зависимости от особенностей
региона. Соблюдайте правила, действующие в местности, где
эксплуатируется автомобиль.
●Если колеса крепятся фланцевыми гайками, то при установке
колес со стальными дисками их необходимо заменить
коническими гайками.
Цепи противоскольженияE01002101736Цепи противоскольжения следует устанавливать только на ведущие
(передние) колеса, соблюдая инструкции изготовителя цепей.
На полноприводных автомобилях с распределением большей части
крутящего момента в пользу передней оси, цепи противоскольжения
следует устанавливать на передние колеса.
ПРЕДОСТЕРЕЖЕНИЕ!
●Если на боковинах шин имеются стрелки (А), указывающие
направление вращения колеса, то при установке колеса на
автомобиль следите за тем, чтобы направление стрелок на
шинах совпадало с направлением вращения колеса при
движении автомобиля вперед. Если стрелка будет направлена
против вращения колеса, эксплуатационные характеристики
шины ухудшатся.
ПРЕДОСТЕРЕЖЕНИЕ!
●Избегайте установки на автомобиль шин разных моделей.
Это может отрицательно сказаться на управляемости и
безопасности автомобиля.
Передняя часть
автомобиля
ПРЕДОСТЕРЕЖЕНИЕ!
●Соблюдайте максимально допустимую скорость движения для
зимних шин и ограничения скорости, установленные местными
законами.

Техническое обслуживание автомобиля
8/23
8
Используйте только те цепи противоскольжения, которые
предназначены для колес, установленных на автомобиле: цепи
несоответствующего типа или размера могут повредить кузов
автомобиля.
Прежде чем устанавливать цепи противоскольжения,
проконсультируйтесь в авторизованном сервисном центре
MITSUBISHI MOTORS. Максимальная высота цепи
противоскольжения указана в таблице.
Максимальная скорость движения с установленными цепями
противоскольжения — 50 км/ч. Цепи противоскольжения следует
снимать сразу после преодоления заснеженного участка.
ПРИМЕЧАНИЕ●Применение цепей противоскольжения регламентируется
правилами, отличающимися в зависимости от особенностей
региона. Обязательно соблюдайте правила и законы,
действующие в Вашей стране.
В большинстве стран правила дорожного движения запрещают
использовать цепи противоскольжения на дорогах без снежного
покрова.
Размерность шинРазмерность
колесных дисковМаксимальная
высота цепи, мм
215/65R16 16 x 6 1/2 J
9 мм
215/60R17 17 x 6 1/2 J
ПРЕДОСТЕРЕЖЕНИЕ!
●Потренируйтесь устанавливать цепи противоскольжения
самостоятельно до того, как они вам понадобятся.
Не рассчитывайте на помощь других людей на дороге
в холодную погоду.
●Для установки цепей выбирайте хорошо просматриваемый
прямой участок дороги, где можно съехать на обочину
и оставаться в поле зрения других водителей.
●Не устанавливайте цепи противоскольжения до того, как в этом
возникнет необходимость. Движение с цепями
противоскольжения приводит к износу шин и дорожного
покрытия.
●Проехав 100/300 метров, остановитесь и подтяните цепи.●Двигайтесь с осторожностью и не превышайте скорость 50 км/ч.
Помните, что установка цепей противоскольжения не является
гарантией предотвращения аварии.
●Установив цепи противоскольжения, не допускайте
повреждения ими колесных дисков и кузова автомобиля.
●Запрещается устанавливать цепь противоскольжения на
компактное запасное колесо. При проколе одного из передних
колес перед установкой цепей противоскольжения установите на
его место одно из задних колес, а компактное запасное колесо
установите на место заднего колеса.
●Легкосплавный колесный диск может быть поврежден цепью
противоскольжения. Устанавливая цепь противоскольжения на
колесо с легкосплавным диском, не допускайте
соприкосновения деталей и креплений цепи с колесным диском.
●Перед установкой цепей противоскольжения снимите колесные
колпаки. В противном случае они могут получить повреждение.
(См. стр. 6/34.)
●Устанавливая или снимая цепь противоскольжения, соблюдайте
меры предосторожности, чтобы не пораниться о кромки панелей
кузова автомобиля.
ПРЕДОСТЕРЕЖЕНИЕ!

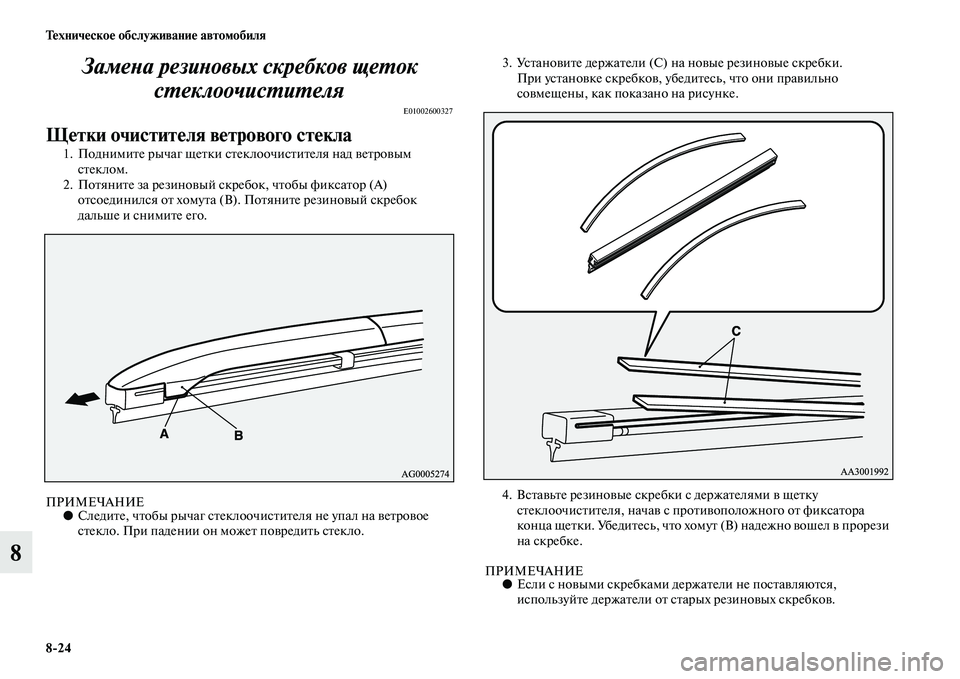

8/24 Техническое обслуживание автомобиля
8Замена резиновых скребков щеток
стеклоочистителя
E01002600327
Щетки очистителя ветрового стекла
1. Поднимите рычаг щетки стеклоочистителя над ветровым
стеклом.
2. Потяните за резиновый скребок, чтобы фиксатор (А)
отсоединился от хомута (В). Потяните резиновый скребок
дальше и снимите его.
ПРИМЕЧАНИЕ●Следите, чтобы рычаг стеклоочистителя не упал на ветровое
стекло. При падении он может повредить стекло.3. Установите держатели (С) на новые резиновые скребки.
При установке скребков, убедитесь, что они правильно
совмещены, как показано на рисунке.
4. Вставьте резиновые скребки с держателями в щетку
стеклоочистителя, начав с противоположного от фиксатора
конца щетки. Убедитесь, что хомут (В) надежно вошел в прорези
на скребке.
ПРИМЕЧАНИЕ●Если с новыми скребками держатели не поставляются,
используйте держатели от старых резиновых скребков.

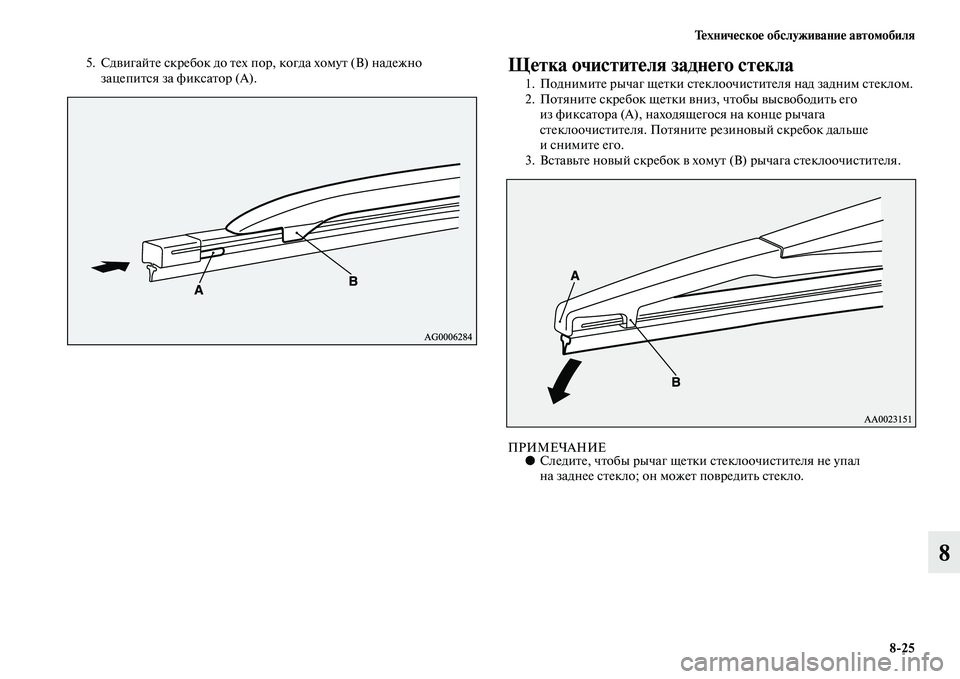

Техническое обслуживание автомобиля
8/25
8
5. Сдвигайте скребок до тех пор, когда хомут (В) надежно
зацепится за фиксатор (А).Щетка очистителя заднего стекла
1. Поднимите рычаг щетки стеклоочистителя над задним стеклом.
2. Потяните скребок щетки вниз, чтобы высвободить его
из фиксатора (А), находящегося на конце рычага
стеклоочистителя. Потяните резиновый скребок дальше
иснимите его.
3. Вставьте новый скребок в хомут (В) рычага стеклоочистителя.
ПРИМЕЧАНИЕ●Следите, чтобы рычаг щетки стеклоочистителя не упал
на заднее стекло; он может повредить стекло.

8/26 Техническое обслуживание автомобиля
8
4. Надежно вставьте держатель (С) в канавку (D) скребка.
При установке резиновых скребков убедитесь, что они
правильно совмещены, как показано на рисунке.
ПРИМЕЧАНИЕ●Если с новыми скребками держатели не поставляются,
используйте держатели от старых резиновых скребков.
Общее техническое обслуживание
E01002700520
Утечка топлива, охлаждающей жидкости, масла
и отработавших газов
Загляните под кузов автомобиля и убедитесь в отсутствии утечек
топлива, охлаждающей жидкости, масла и отработавших газов.
Работа наружных и внутренних осветительных
приборов
Включите комбинированный переключатель освещения, чтобы
проверить работу всех осветительных приборов.
Если осветительные приборы не включаются, это может говорить
о том, что перегорел предохранитель или неисправна лампа. Сначала
проверьте предохранители. Если перегоревших предохранителей
обнаружить не удалось, проверьте лампы.
Порядок проверки и замены предохранителей и ламп приведен в раз
делах «Предохранители» на стр. 828 и «Замена ламп» на стр. 836.
Если предохранители и лампы в порядке, обратитесь в
авторизованный сервисный центр MITSUBISHI MOTORS для
проверки и ремонта автомобиля.
ПРЕДУПРЕЖДЕНИЕ!
●Запрещается эксплуатировать автомобиль, если есть
подозрение на утечку топлива или чувствуется запах топлива.
Обратитесь в авторизованный сервисный центр MITSUBISHI
MOTORS.
