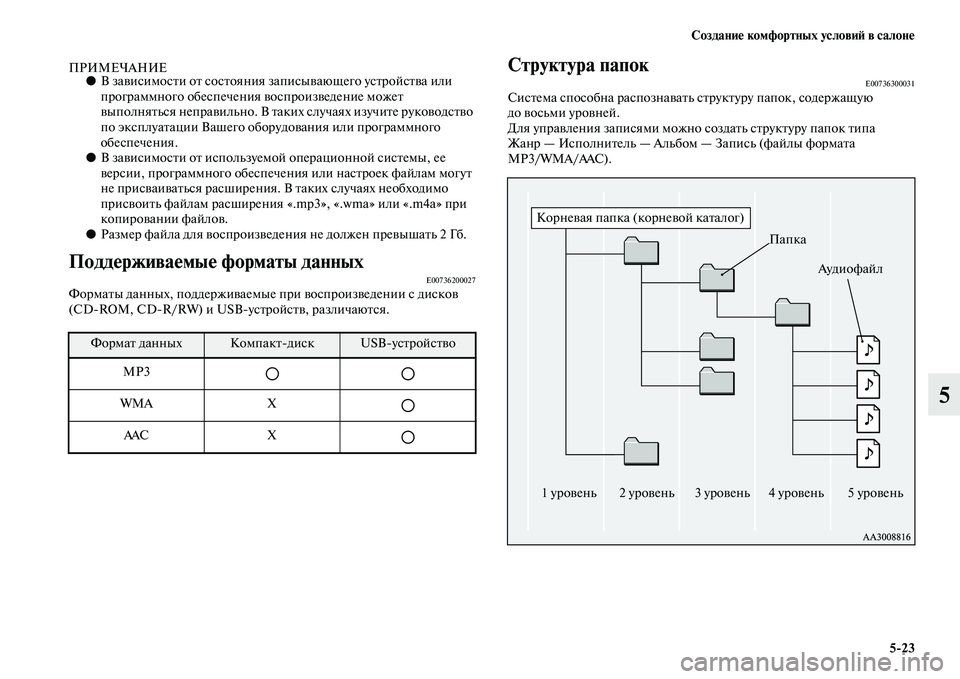

Создание комфортных условий в салоне
5/23
5
ПРИМЕЧАНИЕ●В зависимости от состояния записывающего устройства или
программного обеспечения воспроизведение может
выполняться неправильно. В таких случаях изучите руководство
по эксплуатации Вашего оборудования или программного
обеспечения.
●В зависимости от используемой операционной системы, ее
версии, программного обеспечения или настроек файлам могут
не присваиваться расширения. В таких случаях необходимо
присвоить файлам расширения «.mp3», «.wma» или «.m4a» при
копировании файлов.
●Размер файла для воспроизведения не должен превышать 2 Гб.
Поддерживаемые форматы данныхE00736200027Форматы данных, поддерживаемые при воспроизведении с дисков
(CDROM, CDR/RW) и USBустройств, различаются.
Структура папокE00736300031Система способна распознавать структуру папок, содержащую
до восьми уровней.
Для управления записями можно создать структуру папок типа
Жанр — Исполнитель — Альбом — Запись (файлы формата
MP3/WMA/AAC).
Формат данныхКомпактдискUSBустройство
MP3
WMA X
AA C X
Корневая папка (корневой каталог)
Папка
Ау д и о ф а й л
1 уровень 2 уровень 3 уровень 4 уровень 5 уровень

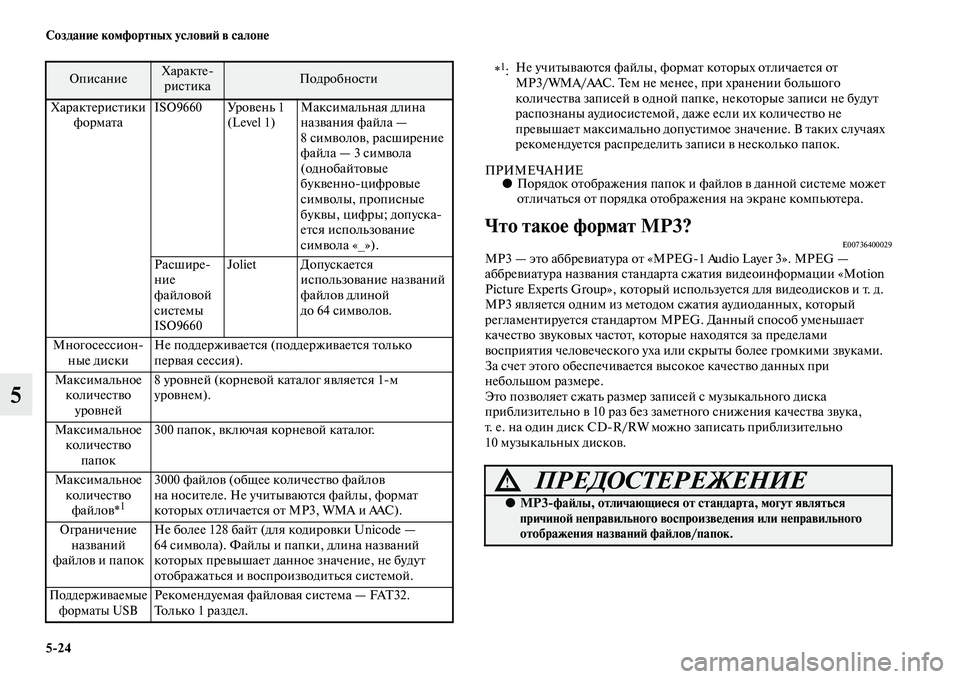

5/24 Создание комфортных условий в салоне
5
ПРИМЕЧАНИЕ●Порядок отображения папок и файлов в данной системе может
отличаться от порядка отображения на экране компьютера.
Что такое формат MP3?E00736400029MP3 — это аббревиатура от «MPEG1 Audio Layer 3». MPEG —
аббревиатура названия стандарта сжатия видеоинформации «Motion
Picture Experts Group», который используется для видеодисков и т. д.
MP3 является одним из методом сжатия аудиоданных, который
регламентируется стандартом MPEG. Данный способ уменьшает
качество звуковых частот, которые находятся за пределами
восприятия человеческого уха или скрыты более громкими звуками.
За счет этого обеспечивается высокое качество данных при
небольшом размере.
Это позволяет сжать размер записей с музыкального диска
приблизительно в 10 раз без заметного снижения качества звука,
т. е. на один диск CDR/RW можно записать приблизительно
10 музыкальных дисков.
ОписаниеХаракте
ристикаПодробности
Характеристики
форматаISO9660 Уровень 1
(Level 1)Максимальная длина
названия файла —
8 символов, расширение
файла — 3 символа
(однобайтовые
буквенноцифровые
символы, прописные
буквы, цифры; допуска
ется использование
символа «_»).
Расшире
ние
файловой
системы
ISO9660Joliet Допускается
использование названий
файлов длиной
до 64 символов.
Многосессион
ные дискиНе поддерживается (поддерживается только
первая сессия).
Максимальное
количество
уровней8 уровней (корневой каталог является 1м
уровнем).
Максимальное
количество
папок300 папок, включая корневой каталог.
Максимальное
количество
файлов*
1
3000 файлов (общее количество файлов
на носителе. Не учитываются файлы, формат
которых отличается от MP3, WMA и AAC).
Ограничение
названий
файлов и папокНе более 128 байт (для кодировки Unicode —
64 символа). Файлы и папки, длина названий
которых превышает данное значение, не будут
отображаться и воспроизводиться системой.
Поддерживаемые
форматы USBРекомендуемая файловая система — FAT32.
То л ь к о 1 р а з д е л .
*1:Не учитываются файлы, формат которых отличается от
MP3/WMA/AAC. Тем не менее, при хранении большого
количества записей в одной папке, некоторые записи не будут
распознаны аудиосистемой, даже если их количество не
превышает максимально допустимое значение. В таких случаях
рекомендуется распределить записи в несколько папок.
ПРЕДОСТЕРЕЖЕНИЕ!
●MP3/файлы, отличающиеся от стандарта, могут являться
причиной неправильного воспроизведения или неправильного
отображения названий файлов/папок.

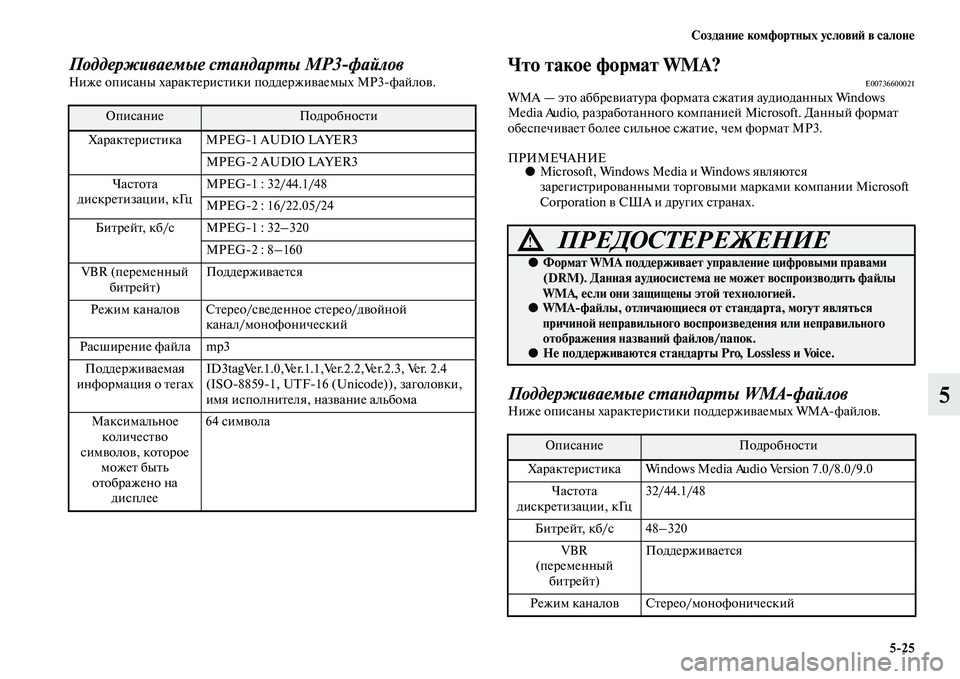

Создание комфортных условий в салоне
5/25
5
Поддерживаемые стандарты MP3файловНиже описаны характеристики поддерживаемых MP3файлов.Что такое формат WMA?E00736600021WMA — это аббревиатура формата сжатия аудиоданных Windows
Media Audio, разработанного компанией Microsoft. Данный формат
обеспечивает более сильное сжатие, чем формат MP3.
ПРИМЕЧАНИЕ●Microsoft, Windows Media и Windows являются
зарегистрированными торговыми марками компании Microsoft
Corporation в США и других странах.
Поддерживаемые стандарты WMAфайловНиже описаны характеристики поддерживаемых WMAфайлов.
ОписаниеПодробности
Характеристика MPEG1 AUDIO LAYER3
MPEG2 AUDIO LAYER3
Частота
дискретизации, кГцMPEG1 : 32/44.1/48
MPEG2 : 16/22.05/24
Битрейт, кб/с MPEG1 : 32–320
MPEG2 : 8–160
VBR (переменный
битрейт)Поддерживается
Режим каналов Стерео/сведенное стерео/двойной
канал/монофонический
Расширение файла mp3
Поддерживаемая
информация о тегахID3tagVer.1.0,Ver.1.1,Ver.2.2,Ver.2.3, Ver. 2.4
(ISO88591, UTF16 (Unicode)), заголовки,
имя исполнителя, название альбома
Максимальное
количество
символов, которое
может быть
отображено на
дисплее64 символа
ПРЕДОСТЕРЕЖЕНИЕ!
●Формат WMA поддерживает управление цифровыми правами
(DRM). Данная аудиосистема не может воспроизводить файлы
WMA, если они защищены этой технологией.
●WMA/файлы, отличающиеся от стандарта, могут являться
причиной неправильного воспроизведения или неправильного
отображения названий файлов/папок.
●Не поддерживаются стандарты Pro, Lossless и Voice.
ОписаниеПодробности
Характеристика Windows Media Audio Version 7.0/8.0/9.0
Частота
дискретизации, кГц32/44.1/48
Битрейт, кб/с 48–320
VBR
(переменный
битрейт)Поддерживается
Режим каналов Стерео/монофонический

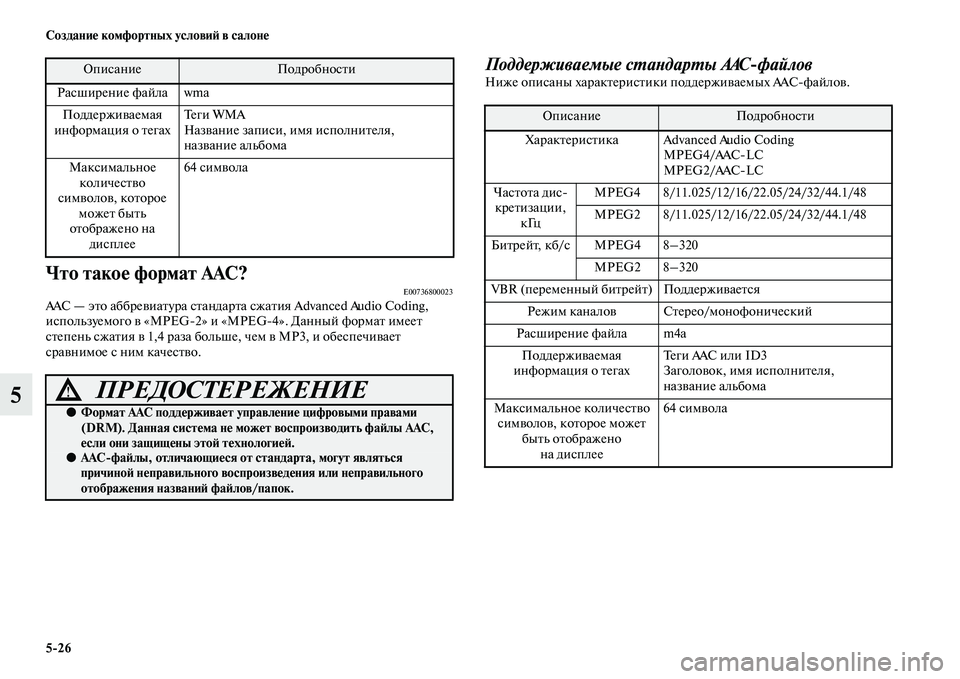

5/26 Создание комфортных условий в салоне
5
Что такое формат AAC?E00736800023AAC — это аббревиатура стандарта сжатия Advanced Audio Coding,
используемого в «MPEG2» и «MPEG4». Данный формат имеет
степень сжатия в 1,4 раза больше, чем в MP3, и обеспечивает
сравнимое с ним качество.
Поддерживаемые стандарты AACфайловНиже описаны характеристики поддерживаемых AACфайлов.
Расширение файла wma
Поддерживаемая
информация о тегахТе г и W M A
Название записи, имя исполнителя,
название альбома
Максимальное
количество
символов, которое
может быть
отображено на
дисплее64 символа
ПРЕДОСТЕРЕЖЕНИЕ!
●Формат AAC поддерживает управление цифровыми правами
(DRM). Данная система не может воспроизводить файлы AAC,
если они защищены этой технологией.
●AAC/файлы, отличающиеся от стандарта, могут являться
причиной неправильного воспроизведения или неправильного
отображения названий файлов/папок.
ОписаниеПодробности
ОписаниеПодробности
Характеристика Advanced Audio Coding
MPEG4/AACLC
MPEG2/AACLC
Частота дис
кретизации,
кГцMPEG4 8/11.025/12/16/22.05/24/32/44.1/48
MPEG2 8/11.025/12/16/22.05/24/32/44.1/48
Битрейт, кб/с MPEG4 8–320
MPEG2 8–320
VBR (переменный битрейт) Поддерживается
Режим каналов Стерео/монофонический
Расширение файла m4a
Поддерживаемая
информация о тегахТе г и AA C и л и I D 3
Заголовок, имя исполнителя,
название альбома
Максимальное количество
символов, которое может
быть отображено
на дисплее64 символа

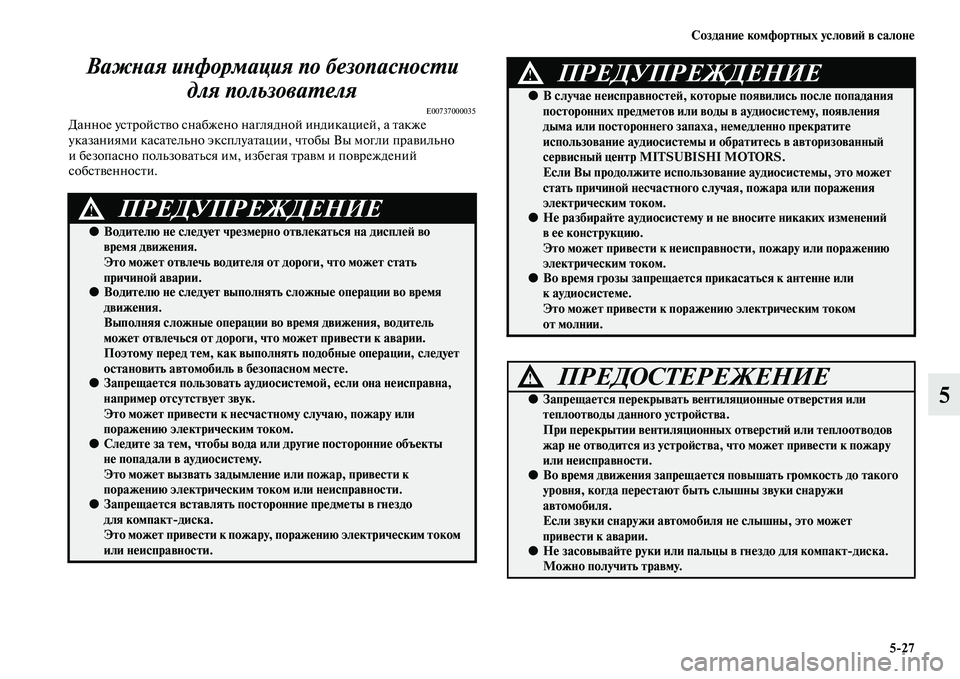

Создание комфортных условий в салоне
5/27
5 Важная информация по безопасности
для пользователя
E00737000035Данное устройство снабжено наглядной индикацией, а также
указаниями касательно эксплуатации, чтобы Вы могли правильно
и безопасно пользоваться им, избегая травм и повреждений
собственности.
ПРЕДУПРЕЖДЕНИЕ!
●Водителю не следует чрезмерно отвлекаться на дисплей во
время движения.
Это может отвлечь водителя от дороги, что может стать
причиной аварии.
●Водителю не следует выполнять сложные операции во время
движения.
Выполняя сложные операции во время движения, водитель
может отвлечься от дороги, что может привести к аварии.
Поэтому перед тем, как выполнять подобные операции, следует
остановить автомобиль в безопасном месте.
●Запрещается пользовать аудиосистемой, если она неисправна,
например отсутствует звук.
Это может привести к несчастному случаю, пожару или
поражению электрическим током.
●Следите за тем, чтобы вода или другие посторонние объекты
не попадали в аудиосистему.
Это может вызвать задымление или пожар, привести к
поражению электрическим током или неисправности.
●Запрещается вставлять посторонние предметы в гнездо
для компакт/диска.
Это может привести к пожару, поражению электрическим током
или неисправности.
●В случае неисправностей, которые появились после попадания
посторонних предметов или воды в аудиосистему, появления
дыма или постороннего запаха, немедленно прекратите
использование аудиосистемы и обратитесь в авторизованный
сервисный центр MITSUBISHI MOTORS.
Если Вы продолжите использование аудиосистемы, это может
стать причиной несчастного случая, пожара или поражения
электрическим током.
●Не разбирайте аудиосистему и не вносите никаких изменений
вее конструкцию.
Это может привести к неисправности, пожару или поражению
электрическим током.
●Во время грозы запрещается прикасаться к антенне или
к аудиосистеме.
Это может привести к поражению электрическим током
от молнии.
ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается перекрывать вентиляционные отверстия или
теплоотводы данного устройства.
При перекрытии вентиляционных отверстий или теплоотводов
жар не отводится из устройства, что может привести к пожару
или неисправности.
●Во время движения запрещается повышать громкость до такого
уровня, когда перестают быть слышны звуки снаружи
автомобиля.
Если звуки снаружи автомобиля не слышны, это может
привести к аварии.
●Не засовывайте руки или пальцы в гнездо для компакт/диска.
Можно получить травму.
ПРЕДУПРЕЖДЕНИЕ!

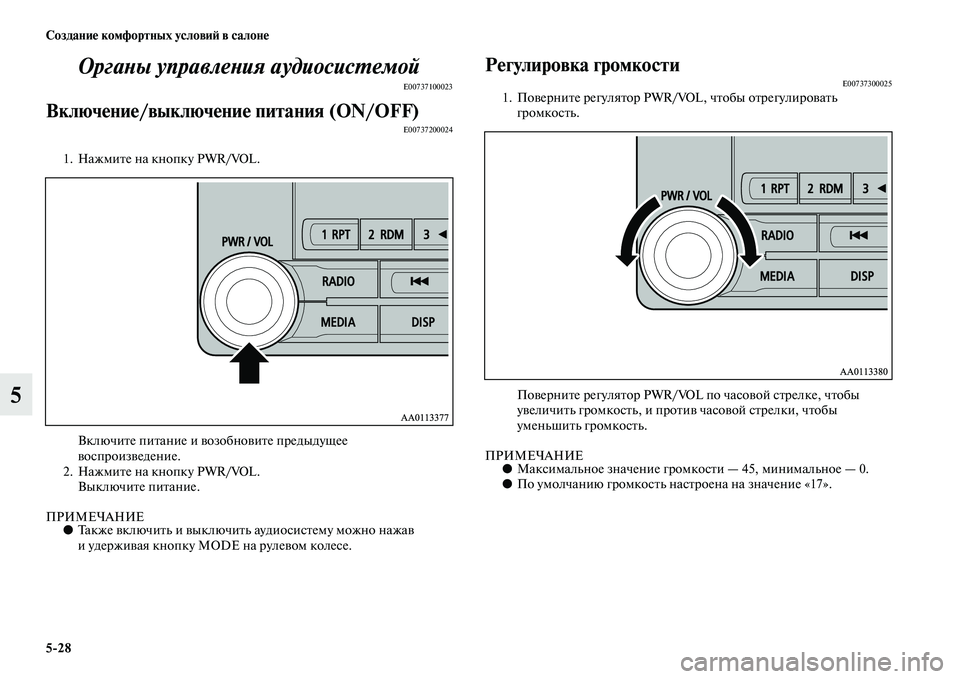

5/28 Создание комфортных условий в салоне
5Органы управления аудиосистемой
E00737100023
Включение/выключение питания (ON/OFF)E00737200024
1. Нажмите на кнопку PWR/VOL.
Включите питание и возобновите предыдущее
воспроизведение.
2. Нажмите на кнопку PWR/VOL.
Выключите питание.
ПРИМЕЧАНИЕ●Также включить и выключить аудиосистему можно нажав
и удерживая кнопку MODE на рулевом колесе.
Регулировка громкостиE007373000251. Поверните регулятор PWR/VOL, чтобы отрегулировать
громкость.
Поверните регулятор PWR/VOL по часовой стрелке, чтобы
увеличить громкость, и против часовой стрелки, чтобы
уменьшить громкость.
ПРИМЕЧАНИЕ●Максимальное значение громкости — 45, минимальное — 0.
●По умолчанию громкость настроена на значение «17».

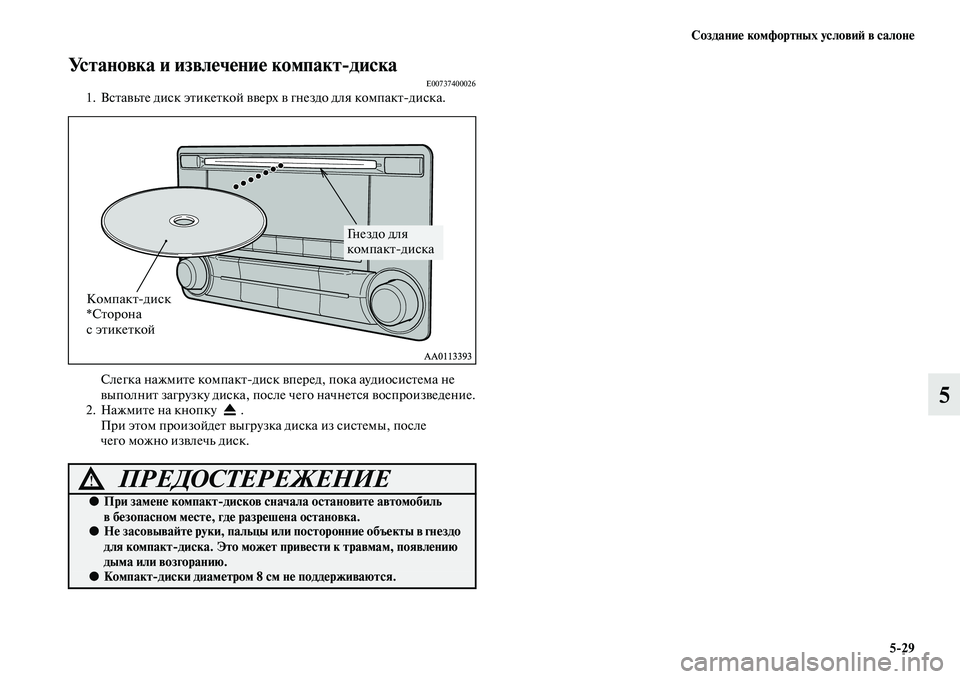

Создание комфортных условий в салоне
5/29
5
Установка и извлечение компакт/дискаE007374000261. Вставьте диск этикеткой вверх в гнездо для компактдиска.
Слегка нажмите компактдиск вперед, пока аудиосистема не
выполнит загрузку диска, после чего начнется воспроизведение.
2. Нажмите на кнопку .
При этом произойдет выгрузка диска из системы, после
чего можно извлечь диск.
ПРЕДОСТЕРЕЖЕНИЕ!
●При замене компакт/дисков сначала остановите автомобиль
в безопасном месте, где разрешена остановка.
●Не засовывайте руки, пальцы или посторонние объекты в гнездо
для компакт/диска. Это может привести к травмам, появлению
дыма или возгоранию.
●Компакт/диски диаметром 8 см не поддерживаются.
Компактдиск
*Сторона
с этикеткойГнездо для
компактдиска

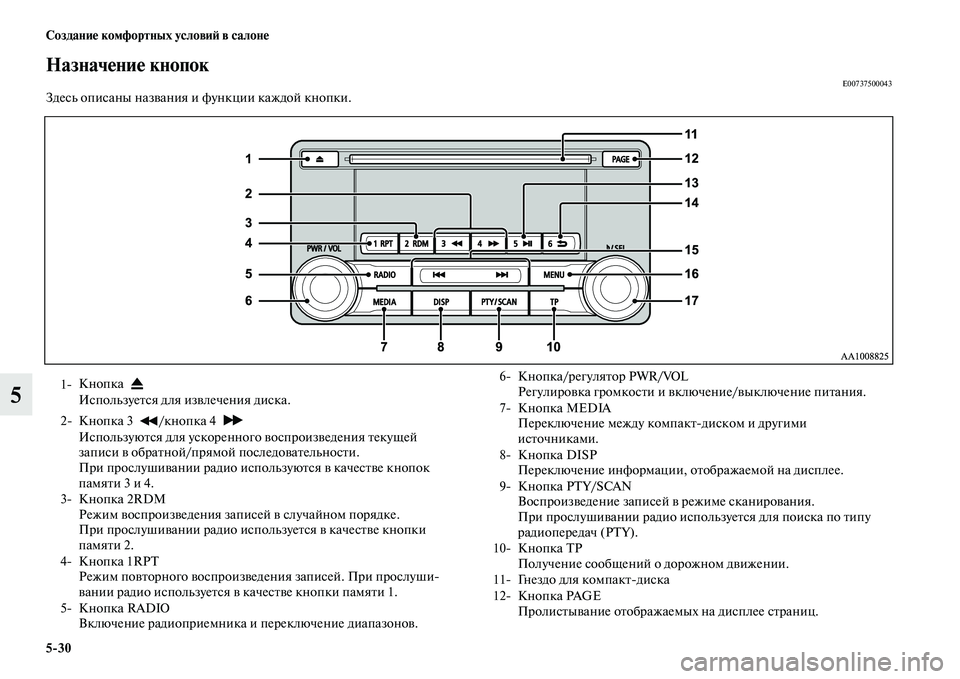

5/30 Создание комфортных условий в салоне
5
Назначение кнопокE00737500043Здесь описаны названия и функции каждой кнопки.
1Кнопка
Используется для извлечения диска.
2 Кнопка 3 /кнопка 4
Используются для ускоренного воспроизведения текущей
записи в обратной/прямой последовательности.
При прослушивании радио используются в качестве кнопок
памяти 3 и 4.
3 Кнопка 2RDM
Режим воспроизведения записей в случайном порядке.
При прослушивании радио используется в качестве кнопки
памяти 2.
4 Кнопка 1RPT
Режим повторного воспроизведения записей. При прослуши
вании радио используется в качестве кнопки памяти 1.
5 Кнопка RADIO
Включение радиоприемника и переключение диапазонов.6 Кнопка/регулятор PWR/VOL
Регулировка громкости и включение/выключение питания.
7 Кнопка MEDIA
Переключение между компактдиском и другими
источниками.
8 Кнопка DISP
Переключение информации, отображаемой на дисплее.
9 Кнопка PTY/SCAN
Воспроизведение записей в режиме сканирования.
При прослушивании радио используется для поиска по типу
радиопередач (PTY).
10 Кнопка TP
Получение сообщений о дорожном движении.
11 Гнездо для компактдиска
12 Кнопка PAGE
Пролистывание отображаемых на дисплее страниц.
