2014 MITSUBISHI ASX Руководство по эксплуатации и техобслуживанию (in Russian)

Техническое обслуживание автомобиля
8/27
8

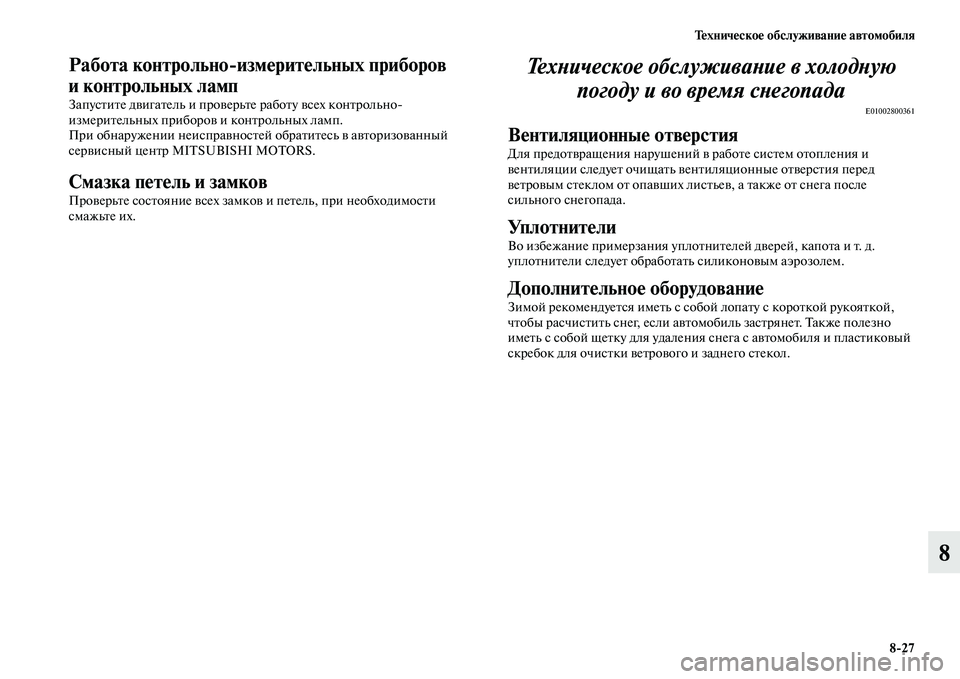

Работа контрольно/измерительных приборов
и контрольных ламп
Запустите двигатель и проверьте работу всех контрольно
измерительных приборов и контрольных ламп.
При обнаружении неисправностей обратитесь в авторизованный
сервисный центр MITSUBISHI MOTORS.
Смазка петель и замков
Проверьте состояние всех замков и петель, при необходимости
смажьте их.
Техническое обслуживание в холодную
погоду и во время снегопада
E01002800361
Вентиляционные отверстия
Для предотвращения нарушений в работе систем отопления и
вентиляции следует очищать вентиляционные отверстия перед
ветровым стеклом от опавших листьев, а также от снега после
сильного снегопада.
Уплотнители
Во избежание примерзания уплотнителей дверей, капота и т. д.
уплотнители следует обработать силиконовым аэрозолем.
Дополнительное оборудование
Зимой рекомендуется иметь с собой лопату с короткой рукояткой,
чтобы расчистить снег, если автомобиль застрянет. Также полезно
иметь с собой щетку для удаления снега с автомобиля и пластиковый
скребок для очистки ветрового и заднего стекол.

8/28 Техническое обслуживание автомобиля
8Плавкие вставки
E01002900564Плавкие вставки предотвращают возгорание, если через отдельные
электрические цепи проходит чрезмерно большой ток.
Если перегорит плавкая вставка, обратитесь для проверки
электрооборудования автомобиля в авторизованный сервисный
центр MITSUBISHI MOTORS.
См. раздел «Номинальный ток предохранителей» на стр. 830.
Предохранители
E01003002205
Расположение блока предохранителей
Для защиты электрооборудования от повреждения в результате
короткого замыкания или перегрузки основные электрические цепи
снабжены предохранителем.
Блоки предохранителей установлены в салоне и в моторном отеке.
Блок предохранителей в салоне Блок предохранителей в салоне расположен за крышкой блока
предохранителей перед водительским сиденьем, в месте,
изображенном на рисунке.ПРЕДУПРЕЖДЕНИЕ!
●Запрещается заменять плавкие вставки другими
токопроводящими предметами: это может привести
к возгоранию автомобиля, уничтожению имущества и тяжелой
или даже несовместимой с жизнью травме.
A Основной блок предохранителей
B Дополнительный блок предохранителей

Техническое обслуживание автомобиля
8/29
8

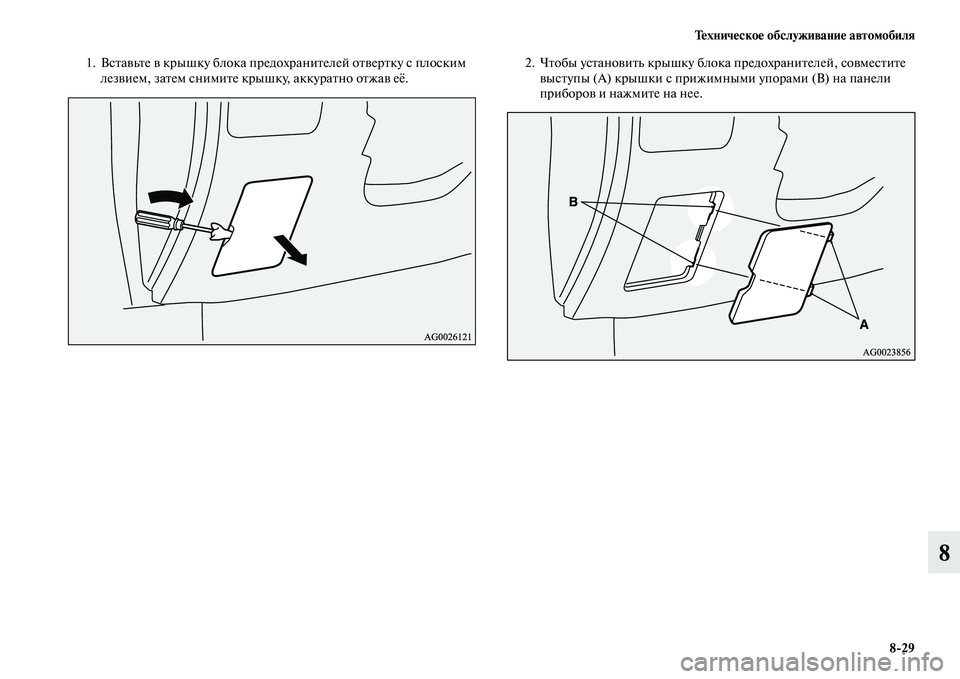

1. Вставьте в крышку блока предохранителей отвертку с плоским
лезвием, затем снимите крышку, аккуратно отжав её.2. Чтобы установить крышку блока предохранителей, совместите
выступы (A) крышки с прижимными упорами (B) на панели
приборов и нажмите на нее.

8/30 Техническое обслуживание автомобиля
8
Блок предохранителей в моторном отсекеВ моторном отсеке блок предохранителей расположен в месте,
указанном на рисунке.Номинальный ток предохранителейE01007700482Номинальный ток предохранителей и защищаемые цепи указаны
с обратной стороны крышки блока предохранителей в салоне
и в моторном отсеке.
Таблица расположения предохранителей в блоке,
находящемся в салоне
ПРИМЕЧАНИЕ●Запасные предохранители находятся на крышке блока
предохранителей в моторном отсеке. Для замены следует
использовать предохранитель, рассчитанный на такой же
номинальный ток, как у перегоревшего предохранителя.
1 Нажмите фиксатор.
2 Снимите крышку.

Техническое обслуживание автомобиля
8/31
8
Расположение предохранителей в блоке, находящемся в салоне
Основной блок предохранителейДополнительный
блок
предохранителей№Обозна
чениеЗащищаемая цепьНоминаль
ный ток
1 Отопитель 30 A*
2Стопсигналы
(лампы стопсигналов)15 A
3Задний противотуманный
фонарь10 A
4 Очиститель ветрового стекла 30 A
5Цепи дополнительного
оборудования10 A
6 Электропривод замков дверей 20 A
7 Аудиосистема 15 A
8 Реле блока управления 7,5 A
9Лампы освещения салона
(плафоны)15 A
10Аварийная световая
сигнализация15 A
11 Очиститель заднего стекла 15 A
12Контрольноизмерительные
приборы7,5 A
13Прикуриватель/
розетка электропитания15 A
14 Замок зажигания 10 A
15 Панорамная крыша 20 A
16 Наружные зеркала заднего вида 10 A

8/32 Техническое обслуживание автомобиля
8
*: Плавкая вставка
●В зависимости от модификации и комплектации автомобиля
некоторые предохранители могут отсутствовать.
●В приведенной выше таблице указаны основные цепи,
защищаемые каждым предохранителем.
Таблица расположения предохранителей в блоке,
находящемся в моторном отсеке
17 Система полного привода 10 A
18 Фонари заднего хода 7,5 A
19 Розетка электропитания 15 A
20 Электростеклоподъемники 30 A*
21 Обогреватель заднего стекла 30 A*
22Обогрев наружных зеркал
заднего вида7,5 A
23Электропривод сиденья
переднего пассажира25 (20) A
24Электропривод сиденья
водителя25 (20) A
25 Обогрев сидений 30 A
№Обозна
чениеЗащищаемая цепьНоминаль
ный ток
Расположение предохранителей в блоке, находящемся в моторном
отсеке
На оборотной стороне крышки блока предохранителей

Техническое обслуживание автомобиля
8/33
8
№Обозна
чениеЗащищаемая цепьНоминаль
ный ток
1 Противотуманные фары 15 A
2Двигатель7,5 A
3Автоматическая коробка
передач20 A
4 Звуковой сигнал 10 A
5Генератор7,5 A
6Омыватели фар20 A
7 Кондиционер 10 A
8Дроссельная заслонка /
вентилятор маслоохладителя
(роботизированная коробка
передач Twin Clutch SST)15 A
9Звуковой сигнал
противоугонной системы20 A
10Обогреватель щеток
стеклоочистителя15 A
11 — — —
12Электропривод двери багажного
отделения30 A
13 Дневные ходовые огни 10 A
14 Фара дальнего света (левая) 10 A
15 Фара дальнего света (правая) 10 A
16Фара ближнего
света (левая)С газораз
рядной лампой20 A
17Фара ближнего
света (правая)С газоразряд
ной лампой20 A
18Фара ближнего
света (левая)С галогеновой
лампой10 A
19Фара ближнего
света (правая)С галогеновой
лампой10 A
20Цепь питания
электрооборудования двигателя10 A
21 Катушка зажигания 10 A
22Цепь питания
электрооборудования двигателя20 A
Подогреватель топливной
магистрали25 A
23 Топливный насос 15 A
24 Стартер 30 A*
25 — — —
26Антиблокировочная система
тормозов40 A*
27Антиблокировочная система
тормозов30 A*
28Электродвигатель вентилятора
конденсора30 A*
29Электродвигатель вентилятора
системы охлаждения двигателя40 A*
30 IOD Устройство вводавывода 30 A
31 Усилитель аудиосистемы 30 A
№Обозна
чениеЗащищаемая цепьНоминаль
ный ток

8/34 Техническое обслуживание автомобиля
8
*: Плавкая вставка
●В зависимости от модификации и комплектации автомобиля
некоторые предохранители могут отсутствовать.
●В приведенной выше таблице указаны основные цепи,
защищаемые каждым предохранителем.
В блоке предохранителей отсутствуют запасные предохранители на
7,5 А, 25 А и 30 А. Если один из предохранителей указанных
номиналов перегорит, их можно заменить следующими:
7,5 A: запасным предохранителем на 10 А,
25 A: запасным предохранителем на 20 А,
30 A: предохранителем на 30 А из цепи усилителя аудиосистемы.
После установки запасных предохранителей при первой возможности
замените их предохранителями требуемого номинала.
Цветовая кодировка предохранителей
32Электрооборудование
дизельного двигателя30 A
33 — Запасной предохранитель 10 A
34 — Запасной предохранитель 15 A
35 — Запасной предохранитель 20 A
№Обозна
чениеЗащищаемая цепьНоминаль
ный ток
Номинальный
токЦвет
7,5 A Коричневый
10 A Красный
15 A Синий
20 A Желтый
25 A Бесцветный (белый)
30 AЗеленый (предохранитель)/ розовый (плавкая
вставка)
40 A Зеленый (плавкая вставка)
