2014 MITSUBISHI ASX Руководство по эксплуатации и техобслуживанию (in Russian)

Начало движения и вождение автомобиля
4/69

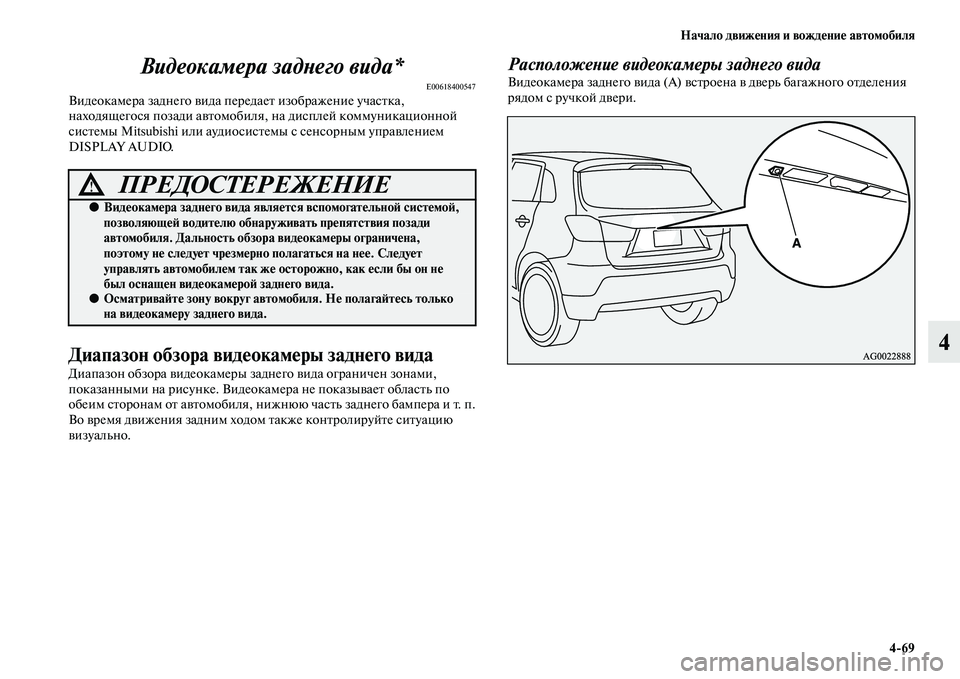

4 Видеокамера заднего вида*
E00618400547Видеокамера заднего вида передает изображение участка,
находящегося позади автомобиля, на дисплей коммуникационной
системы Mitsubishi или аудиосистемы с сенсорным управлением
DISPLAY AUDIO.
Диапазон обзора видеокамеры заднего вида
Диапазон обзора видеокамеры заднего вида ограничен зонами,
показанными на рисунке. Видеокамера не показывает область по
обеим сторонам от автомобиля, нижнюю часть заднего бампера и т. п.
Во время движения задним ходом также контролируйте ситуацию
визуально.
Расположение видеокамеры заднего видаВидеокамера заднего вида (А) встроена в дверь багажного отделения
рядом с ручкой двери.
ПРЕДОСТЕРЕЖЕНИЕ!
●Видеокамера заднего вида является вспомогательной системой,
позволяющей водителю обнаруживать препятствия позади
автомобиля. Дальность обзора видеокамеры ограничена,
поэтому не следует чрезмерно полагаться на нее. Следует
управлять автомобилем так же осторожно, как если бы он не
был оснащен видеокамерой заднего вида.
●Осматривайте зону вокруг автомобиля. Не полагайтесь только
на видеокамеру заднего вида.

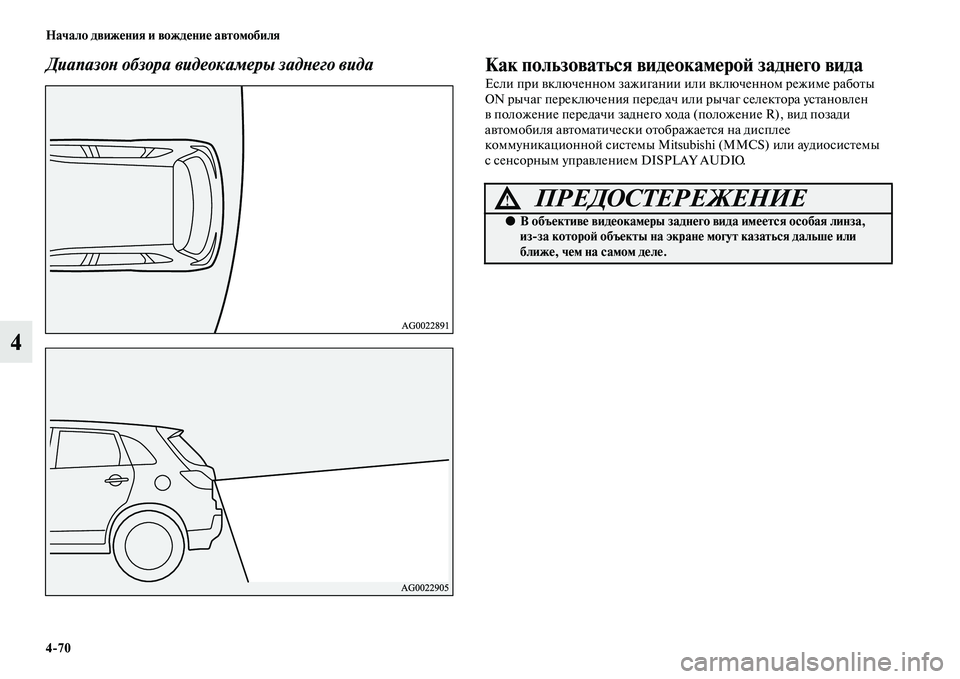

4/70 Начало движения и вождение автомобиля
4
Диапазон обзора видеокамеры заднего видаКак пользоваться видеокамерой заднего вида
Если при включенном зажигании или включенном режиме работы
ON рычаг переключения передач или рычаг селектора установлен
в положение передачи заднего хода (положение R), вид позади
автомобиля автоматически отображается на дисплее
коммуникационной системы Mitsubishi (ММCS) или аудиосистемы
с сенсорным управлением DISPLAY AUDIO.
ПРЕДОСТЕРЕЖЕНИЕ!
●В объективе видеокамеры заднего вида имеется особая линза,
из/за которой объекты на экране могут казаться дальше или
ближе, чем на самом деле.

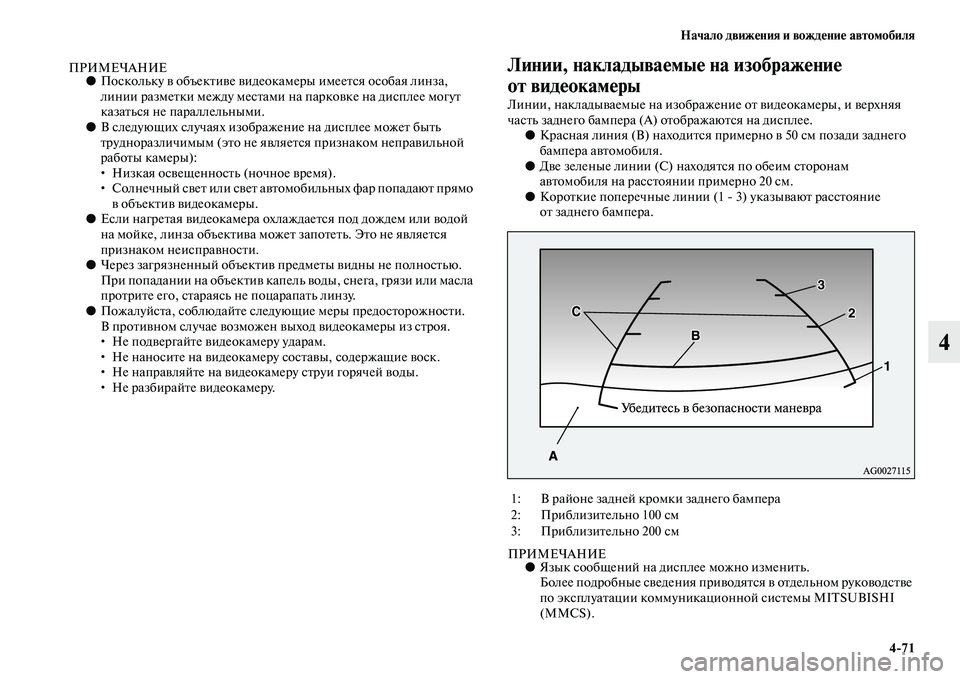

Начало движения и вождение автомобиля
4/71
4
ПРИМЕЧАНИЕ●Поскольку в объективе видеокамеры имеется особая линза,
линии разметки между местами на парковке на дисплее могут
казаться не параллельными.
●В следующих случаях изображение на дисплее может быть
трудноразличимым (это не является признаком неправильной
работы камеры):
• Низкая освещенность (ночное время).
• Солнечный свет или свет автомобильных фар попадают прямо
в объектив видеокамеры.
●Если нагретая видеокамера охлаждается под дождем или водой
на мойке, линза объектива может запотеть. Это не является
признаком неисправности.
●Через загрязненный объектив предметы видны не полностью.
При попадании на объектив капель воды, снега, грязи или масла
протрите его, стараясь не поцарапать линзу.
●Пожалуйста, соблюдайте следующие меры предосторожности.
Впротивном случае возможен выход видеокамеры из строя.
• Не подвергайте видеокамеру ударам.
• Не наносите на видеокамеру составы, содержащие воск.
• Не направляйте на видеокамеру струи горячей воды.
•Не разбирайте видеокамеру.Линии, накладываемые на изображение
от видеокамеры
Линии, накладываемые на изображение от видеокамеры, и верхняя
часть заднего бампера (А) отображаются на дисплее.
●Красная линия (В) находится примерно в 50 см позади заднего
бампера автомобиля.
●Две зеленые линии (С) находятся по обеим сторонам
автомобиля на расстоянии примерно 20 см.
●Короткие поперечные линии (1  3) указывают расстояние
от заднего бампера.
ПРИМЕЧАНИЕ●Язык сообщений на дисплее можно изменить.
Более подробные сведения приводятся в отдельном руководстве
по эксплуатации коммуникационной системы MITSUBISHI
(MMCS). 1: В районе задней кромки заднего бампера
2: Приблизительно 100 см
3: Приблизительно 200 см

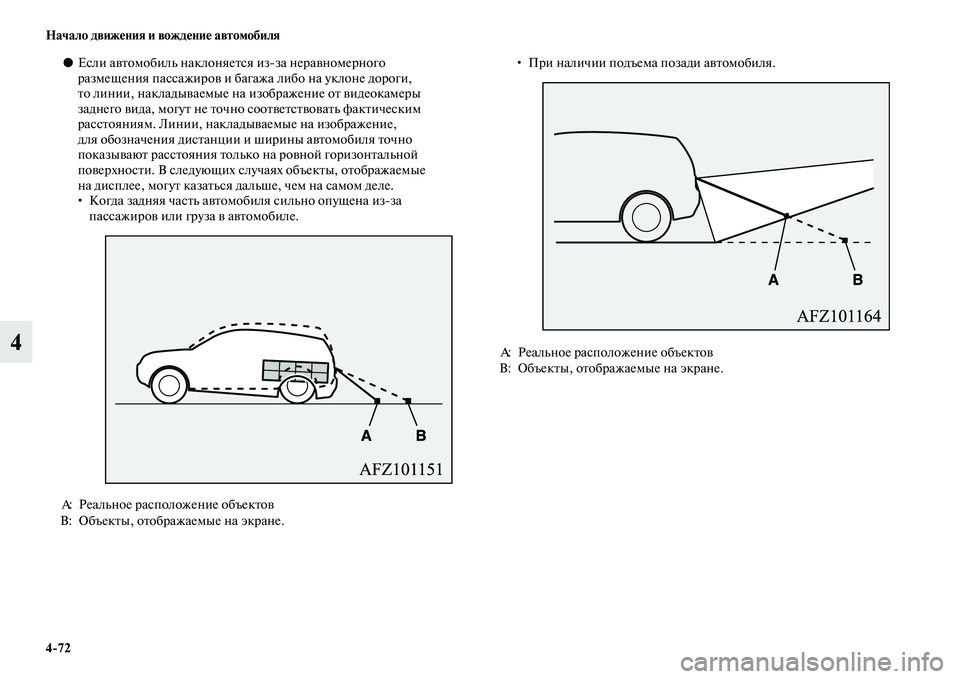

4/72 Начало движения и вождение автомобиля
4
●Если автомобиль наклоняется изза неравномерного
размещения пассажиров и багажа либо на уклоне дороги,
то линии, накладываемые на изображение от видеокамеры
заднего вида, могут не точно соответствовать фактическим
расстояниям. Линии, накладываемые на изображение,
для обозначения дистанции и ширины автомобиля точно
показывают расстояния только на ровной горизонтальной
поверхности. В следующих случаях объекты, отображаемые
на дисплее, могут казаться дальше, чем на самом деле.
• Когда задняя часть автомобиля сильно опущена изза
пассажиров или груза в автомобиле. • При наличии подъема позади автомобиля.
A: Реальное расположение объектов
B: Объекты, отображаемые на экране.
A: Реальное расположение объектов
B: Объекты, отображаемые на экране.

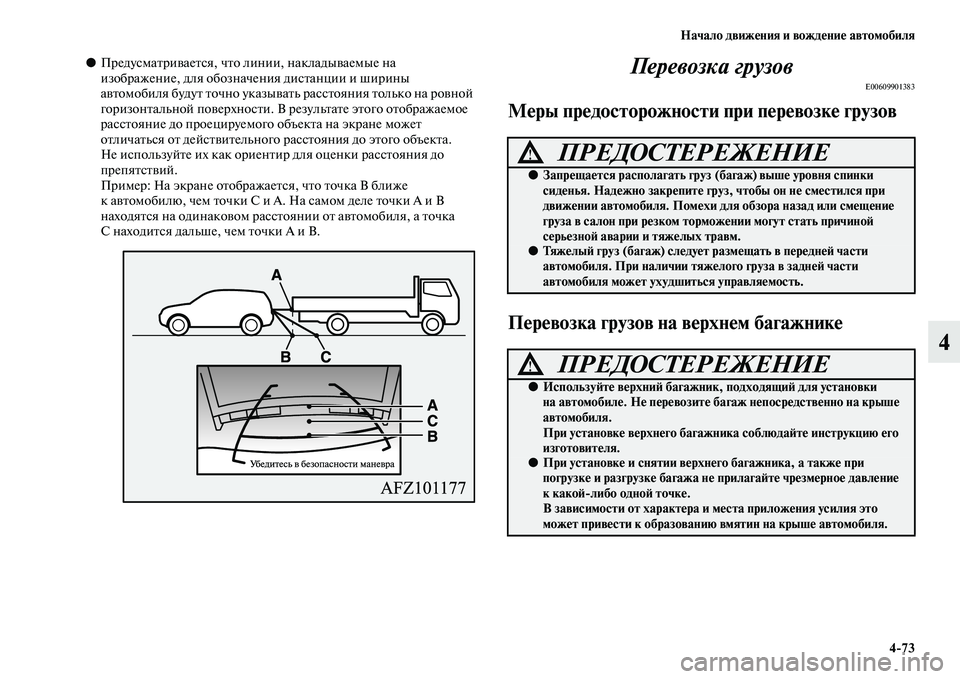

Начало движения и вождение автомобиля
4/73
4
●Предусматривается, что линии, накладываемые на
изображение, для обозначения дистанции и ширины
автомобиля будут точно указывать расстояния только на ровной
горизонтальной поверхности. В результате этого отображаемое
расстояние до проецируемого объекта на экране может
отличаться от действительного расстояния до этого объекта.
Не используйте их как ориентир для оценки расстояния до
препятствий.
Пример: На экране отображается, что точка В ближе
к автомобилю, чем точки С и А. На самом деле точки А и В
находятся на одинаковом расстоянии от автомобиля, а точка
С находится дальше, чем точки А и В.Перевозка грузов
E00609901383
Меры предосторожности при перевозке грузов
Перевозка грузов на верхнем багажнике
ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается располагать груз (багаж) выше уровня спинки
сиденья. Надежно закрепите груз, чтобы он не сместился при
движении автомобиля. Помехи для обзора назад или смещение
груза в салон при резком торможении могут стать причиной
серьезной аварии и тяжелых травм.
●Тяжелый груз (багаж) следует размещать в передней части
автомобиля. При наличии тяжелого груза в задней части
автомобиля может ухудшиться управляемость.
ПРЕДОСТЕРЕЖЕНИЕ!
●Используйте верхний багажник, подходящий для установки
на автомобиле. Не перевозите багаж непосредственно на крыше
автомобиля.
При установке верхнего багажника соблюдайте инструкцию его
изготовителя.
●При установке и снятии верхнего багажника, а также при
погрузке и разгрузке багажа не прилагайте чрезмерное давление
к какой/либо одной точке.
В зависимости от характера и места приложения усилия это
может привести к образованию вмятин на крыше автомобиля.

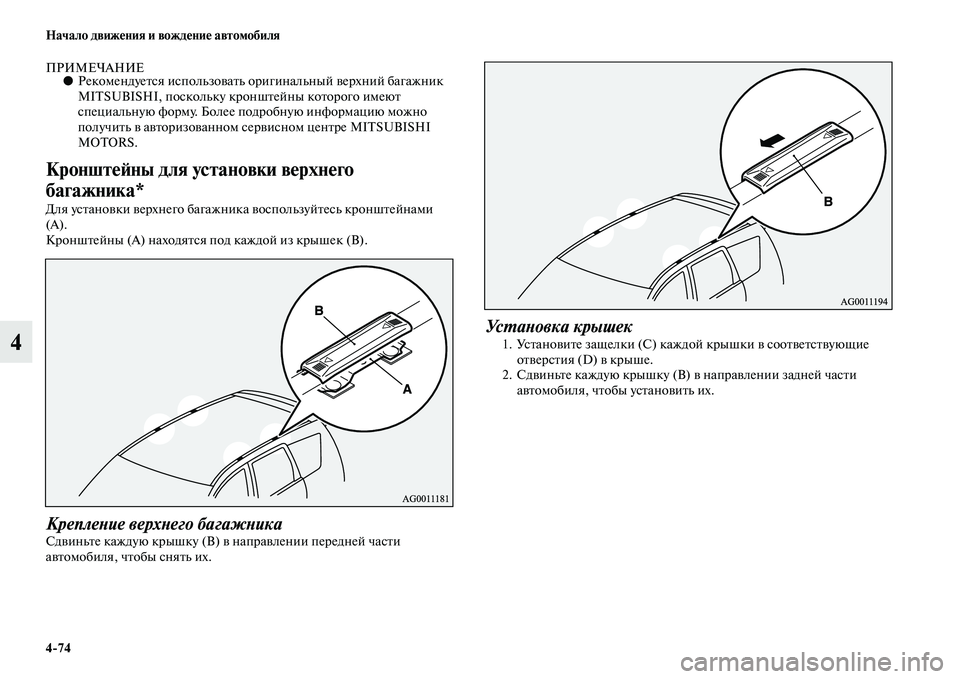

4/74 Начало движения и вождение автомобиля
4
ПРИМЕЧАНИЕ●Рекомендуется использовать оригинальный верхний багажник
MITSUBISHI, поскольку кронштейны которого имеют
специальную форму. Более подробную информацию можно
получить в авторизованном сервисном центре MITSUBISHI
MOTORS.
Кронштейны для установки верхнего
багажника*
Для установки верхнего багажника воспользуйтесь кронштейнами
(А).
Кронштейны (А) находятся под каждой из крышек (В).
Крепление верхнего багажникаСдвиньте каждую крышку (B) в направлении передней части
автомобиля, чтобы снять их.
Установка крышек
1. Установите защелки (C) каждой крышки в соответствующие
отверстия (D) в крыше.
2. Сдвиньте каждую крышку (B) в направлении задней части
автомобиля, чтобы установить их.

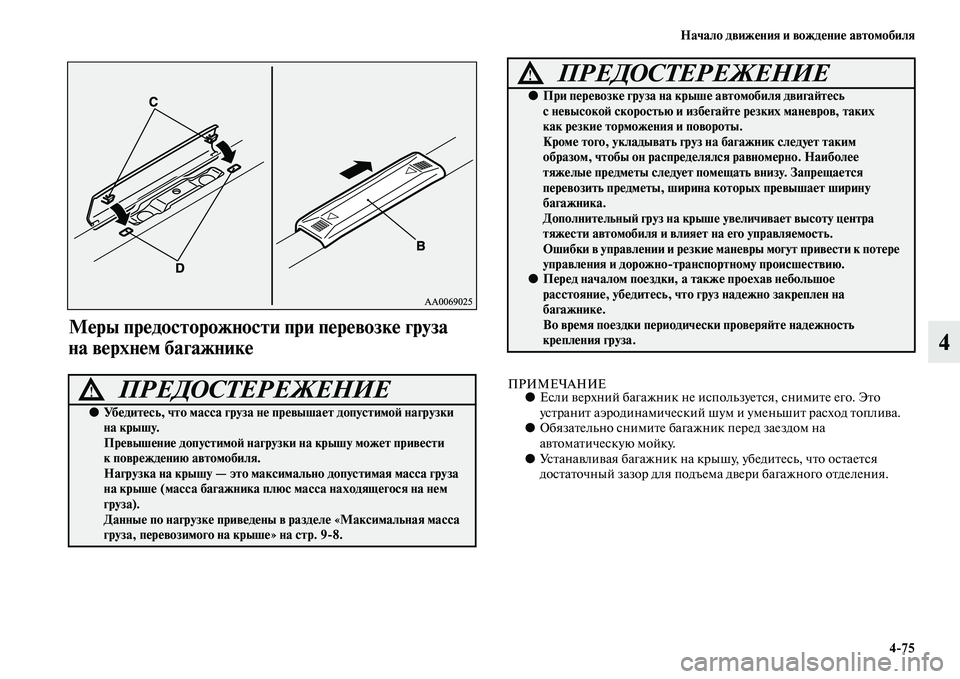

Начало движения и вождение автомобиля
4/75
4
Меры предосторожности при перевозке груза
на верхнем багажнике
ПРИМЕЧАНИЕ●Если верхний багажник не используется, снимите его. Это
устранит аэродинамический шум и уменьшит расход топлива.
●Обязательно снимите багажник перед заездом на
автоматическую мойку.
●Устанавливая багажник на крышу, убедитесь, что остается
достаточный зазор для подъема двери багажного отделения.ПРЕДОСТЕРЕЖЕНИЕ!
●Убедитесь, что масса груза не превышает допустимой нагрузки
на крышу.
Превышение допустимой нагрузки на крышу может привести
кповреждению автомобиля.
Нагрузка на крышу — это максимально допустимая масса груза
на крыше (масса багажника плюс масса находящегося на нем
груза).
Данные по нагрузке приведены в разделе «Максимальная масса
груза, перевозимого на крыше» на стр. 9/8.
●При перевозке груза на крыше автомобиля двигайтесь
с невысокой скоростью и избегайте резких маневров, таких
как резкие торможения и повороты.
Кроме того, укладывать груз на багажник следует таким
образом, чтобы он распределялся равномерно. Наиболее
тяжелые предметы следует помещать внизу. Запрещается
перевозить предметы, ширина которых превышает ширину
багажника.
Дополнительный груз на крыше увеличивает высоту центра
тяжести автомобиля и влияет на его управляемость.
Ошибки в управлении и резкие маневры могут привести к потере
управления и дорожно/транспортному происшествию.
●Перед началом поездки, а также проехав небольшое
расстояние, убедитесь, что груз надежно закреплен на
багажнике.
Во время поездки периодически проверяйте надежность
крепления груза.
ПРЕДОСТЕРЕЖЕНИЕ!

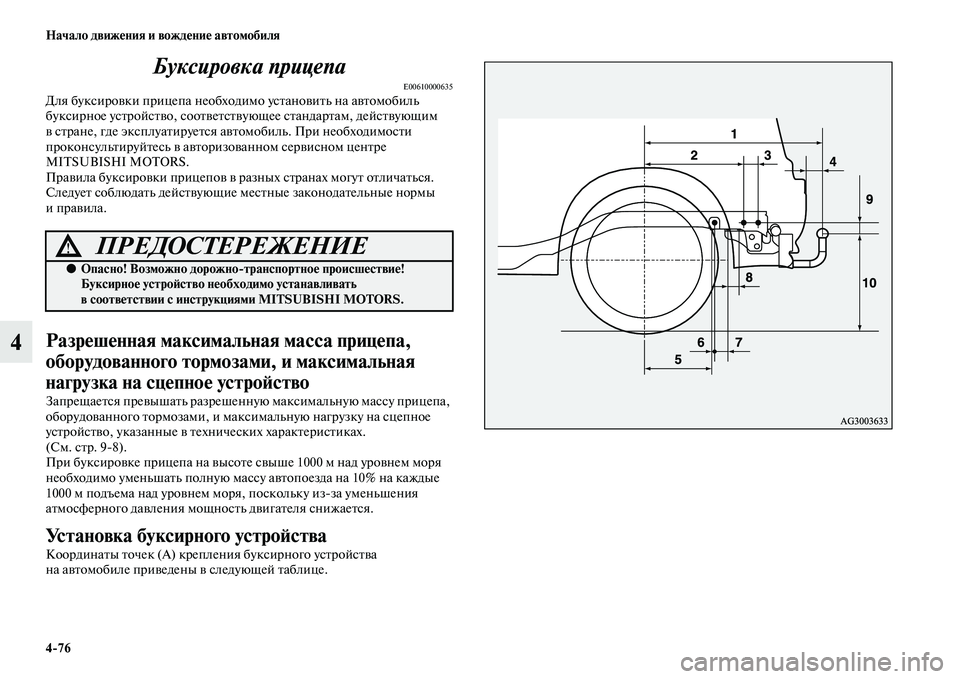

4/76 Начало движения и вождение автомобиля
4Буксировка прицепа
E00610000635Для буксировки прицепа необходимо установить на автомобиль
буксирное устройство, соответствующее стандартам, действующим
в стране, где эксплуатируется автомобиль. При необходимости
проконсультируйтесь в авторизованном сервисном центре
MITSUBISHI MOTORS.
Правила буксировки прицепов в разных странах могут отличаться.
Следует соблюдать действующие местные законодательные нормы
иправила.
Разрешенная максимальная масса прицепа,
оборудованного тормозами, и максимальная
нагрузка на сцепное устройство
Запрещается превышать разрешенную максимальную массу прицепа,
оборудованного тормозами, и максимальную нагрузку на сцепное
устройство, указанные в технических характеристиках.
(См. стр. 98).
При буксировке прицепа на высоте свыше 1000 м над уровнем моря
необходимо уменьшать полную массу автопоезда на 10% на каждые
1000 м подъема над уровнем моря, поскольку изза уменьшения
атмосферного давления мощность двигателя снижается.
Установка буксирного устройства
Координаты точек (А) крепления буксирного устройства
на автомобиле приведены в следующей таблице.
ПРЕДОСТЕРЕЖЕНИЕ!
●Опасно! Возможно дорожно/транспортное происшествие!
Буксирное устройство необходимо устанавливать
в соответствии с инструкциями MITSUBISHI MOTORS.
