2014 MITSUBISHI ASX предохранители

6 Общие сведения
Модернизация/изменения
в электросистеме или системе питания
E00200400368MITSUBISHI MOTORS CORPORATIO выпускает безопасные
в эксплуатации, высококачественные автомобили. Для поддержания
безопасности и высокого качества автомобиля очень важно, чтобы
устанавливаемое дополнительное оборудование и вносимые
в конструкцию изменения, затрагивающие электросистему и систему
питания, соответствовали рекомендациям MITSUBISHI.
Оригинальные запасные части
E00200500499MITSUBISHI MOTORS сделала все возможное для достижения
высочайшего качества и надежности своих автомобилей.
Используйте только оригинальные запасные части MITSUBISHI
MOTORS, конструкция и качество изготовления которых позволяют
сохранить автомобиль MITSUBISHI в оптимальном техническом
состоянии. Оригинальные запасные части маркируются
приведенным ниже знаком и имеются во всех авторизованных
сервисных центрах MITSUBISHI MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ!
●В случае повреждения проводов в результате соприкосновения
с кузовом автомобиля или использования неправильных методов
установки (не устанавливаются плавкие предохранители и т. п.)
электронные узлы могут быть повреждены, что приведет
к возгоранию или вызовет неисправности, которые могут иметь
опасные последствия.

8
Техническое обслуживание автомобиля
Правила техники безопасности при техническом
обслуживании . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 2
Каталитический нейтрализатор . . . . . . . . . . . . . . . .8 3
Капот . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 3
Моторное масло . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 6
Охлаждающая жидкость . . . . . . . . . . . . . . . . . . . . . .8 9
Жидкость омывателя . . . . . . . . . . . . . . . . . . . . . . . . .8 11
Тормозная жидкость /
жидкость гидропривода сцепления* . . . . . . . . . .8 12
Аккумуляторная батарея . . . . . . . . . . . . . . . . . . . . . .8 13
Шины . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 20
Замена резиновых скребков щеток
стеклоочистителя . . . . . . . . . . . . . . . . . . . . . . . . . .8 24
Общее техническое обслуживание . . . . . . . . . . . . .8 26
Техническое обслуживание в холодную погоду
и во время снегопада . . . . . . . . . . . . . . . . . . . . . . .8 27
Плавкие вставки . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 28
Предохранители . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 28
Замена ламп. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 36

8/26 Техническое обслуживание автомобиля
8
4. Надежно вставьте держатель (С) в канавку (D) скребка.
При установке резиновых скребков убедитесь, что они
правильно совмещены, как показано на рисунке.
ПРИМЕЧАНИЕ●Если с новыми скребками держатели не поставляются,
используйте держатели от старых резиновых скребков.
Общее техническое обслуживание
E01002700520
Утечка топлива, охлаждающей жидкости, масла
и отработавших газов
Загляните под кузов автомобиля и убедитесь в отсутствии утечек
топлива, охлаждающей жидкости, масла и отработавших газов.
Работа наружных и внутренних осветительных
приборов
Включите комбинированный переключатель освещения, чтобы
проверить работу всех осветительных приборов.
Если осветительные приборы не включаются, это может говорить
о том, что перегорел предохранитель или неисправна лампа. Сначала
проверьте предохранители. Если перегоревших предохранителей
обнаружить не удалось, проверьте лампы.
Порядок проверки и замены предохранителей и ламп приведен в раз
делах «Предохранители» на стр. 828 и «Замена ламп» на стр. 836.
Если предохранители и лампы в порядке, обратитесь в
авторизованный сервисный центр MITSUBISHI MOTORS для
проверки и ремонта автомобиля.
ПРЕДУПРЕЖДЕНИЕ!
●Запрещается эксплуатировать автомобиль, если есть
подозрение на утечку топлива или чувствуется запах топлива.
Обратитесь в авторизованный сервисный центр MITSUBISHI
MOTORS.

8/28 Техническое обслуживание автомобиля
8Плавкие вставки
E01002900564Плавкие вставки предотвращают возгорание, если через отдельные
электрические цепи проходит чрезмерно большой ток.
Если перегорит плавкая вставка, обратитесь для проверки
электрооборудования автомобиля в авторизованный сервисный
центр MITSUBISHI MOTORS.
См. раздел «Номинальный ток предохранителей» на стр. 830.
Предохранители
E01003002205
Расположение блока предохранителей
Для защиты электрооборудования от повреждения в результате
короткого замыкания или перегрузки основные электрические цепи
снабжены предохранителем.
Блоки предохранителей установлены в салоне и в моторном отеке.
Блок предохранителей в салоне Блок предохранителей в салоне расположен за крышкой блока
предохранителей перед водительским сиденьем, в месте,
изображенном на рисунке.ПРЕДУПРЕЖДЕНИЕ!
●Запрещается заменять плавкие вставки другими
токопроводящими предметами: это может привести
к возгоранию автомобиля, уничтожению имущества и тяжелой
или даже несовместимой с жизнью травме.
A Основной блок предохранителей
B Дополнительный блок предохранителей

8/30 Техническое обслуживание автомобиля
8

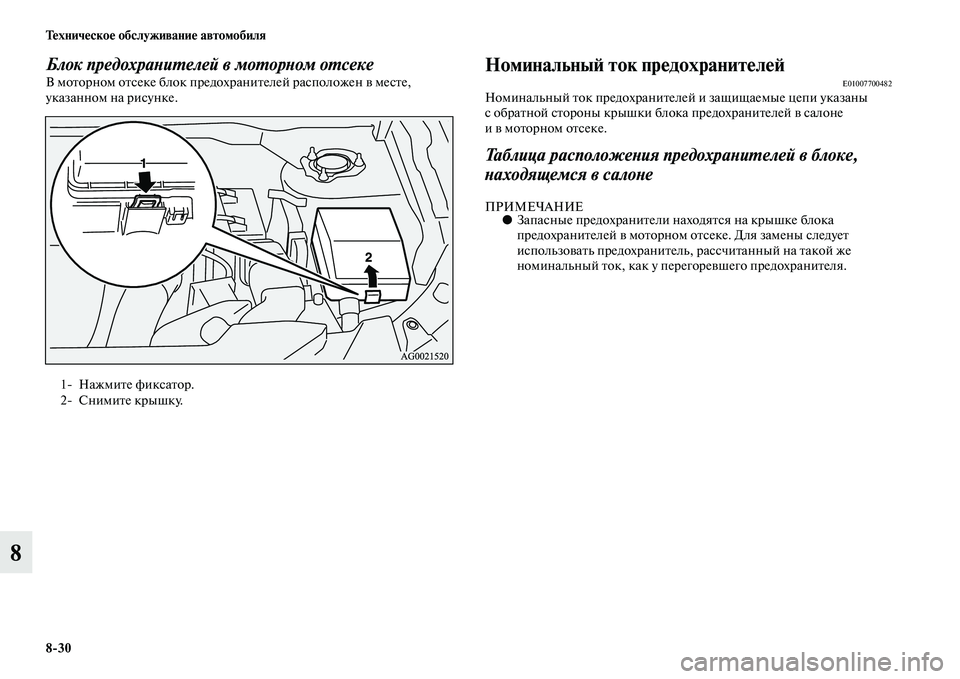

Блок предохранителей в моторном отсекеВ моторном отсеке блок предохранителей расположен в месте,
указанном на рисунке.Номинальный ток предохранителейE01007700482Номинальный ток предохранителей и защищаемые цепи указаны
с обратной стороны крышки блока предохранителей в салоне
и в моторном отсеке.
Таблица расположения предохранителей в блоке,
находящемся в салоне
ПРИМЕЧАНИЕ●Запасные предохранители находятся на крышке блока
предохранителей в моторном отсеке. Для замены следует
использовать предохранитель, рассчитанный на такой же
номинальный ток, как у перегоревшего предохранителя.
1 Нажмите фиксатор.
2 Снимите крышку.

8/32 Техническое обслуживание автомобиля
8
*: Плавкая вставка
●В зависимости от модификации и комплектации автомобиля
некоторые предохранители могут отсутствовать.
●В приведенной выше таблице указаны основные цепи,
защищаемые каждым предохранителем.
Таблица расположения предохранителей в блоке,
находящемся в моторном отсеке
17 Система полного привода 10 A
18 Фонари заднего хода 7,5 A
19 Розетка электропитания 15 A
20 Электростеклоподъемники 30 A*
21 Обогреватель заднего стекла 30 A*
22Обогрев наружных зеркал
заднего вида7,5 A
23Электропривод сиденья
переднего пассажира25 (20) A
24Электропривод сиденья
водителя25 (20) A
25 Обогрев сидений 30 A
№Обозна
чениеЗащищаемая цепьНоминаль
ный ток
Расположение предохранителей в блоке, находящемся в моторном
отсеке
На оборотной стороне крышки блока предохранителей

8/34 Техническое обслуживание автомобиля
8
*: Плавкая вставка
●В зависимости от модификации и комплектации автомобиля
некоторые предохранители могут отсутствовать.
●В приведенной выше таблице указаны основные цепи,
защищаемые каждым предохранителем.
В блоке предохранителей отсутствуют запасные предохранители на
7,5 А, 25 А и 30 А. Если один из предохранителей указанных
номиналов перегорит, их можно заменить следующими:
7,5 A: запасным предохранителем на 10 А,
25 A: запасным предохранителем на 20 А,
30 A: предохранителем на 30 А из цепи усилителя аудиосистемы.
После установки запасных предохранителей при первой возможности
замените их предохранителями требуемого номинала.
Цветовая кодировка предохранителей
32Электрооборудование
дизельного двигателя30 A
33 — Запасной предохранитель 10 A
34 — Запасной предохранитель 15 A
35 — Запасной предохранитель 20 A
№Обозна
чениеЗащищаемая цепьНоминаль
ный ток
Номинальный
токЦвет
7,5 A Коричневый
10 A Красный
15 A Синий
20 A Желтый
25 A Бесцветный (белый)
30 AЗеленый (предохранитель)/ розовый (плавкая
вставка)
40 A Зеленый (плавкая вставка)

8/36 Техническое обслуживание автомобиля
8
4. Съемником предохранителей установите новый
предохранитель, рассчитанный на тот же номинальный ток, на
место перегоревшего. Убедитесь, что предохранитель
установлен на то же место.Замена ламп
E01003100488Перед заменой лампы убедитесь, что данный осветительный прибор
выключен. Не дотрагивайтесь пальцами до стеклянной колбы новой
лампы. Оставшийся на стекле жир испаряется при нагреве лампы и
оседает на отражателе, поверхность которого тускнеет.
ПРИМЕЧАНИЕ●Если Вы не уверены, что сможете выполнить замену правильно,
доверьте ее специалистам авторизованного сервисного центра
MITSUBISHI MOTORS.
●При снятии ламп и рассеивателей соблюдайте осторожность,
чтобы не поцарапать лакокрасочное покрытие автомобиля.
●Во время дождя или после мойки автомобиля возможно
запотевание рассеивателей фар. Это явление имеет те же
причины, что и запотевание оконных стекол при влажной
погоде, и не является признаком неисправностей.
При включении фар влага испарится от тепла. Однако если
внутри фар скапливается вода, рекомендуется провести их
проверку в авторизованном сервисном центре MITSUBISHI
MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ!
●Если новый предохранитель через непродолжительное время
перегорает вновь, рекомендуется проверить электрическую цепь
автомобиля в авторизованном сервисном центре MITSUBISHI
MOTORS.
●Запрещается устанавливать предохранители, рассчитанные на
больший ток, а также заменители (провода, фольга и т. п.). Это
может привести к перегреву проводов и пожару.
ПРЕДОСТЕРЕЖЕНИЕ!
●Температура ламп сразу после выключения очень высока.
Прежде чем дотрагиваться до лампы, дождитесь ее охлаждения.
В противном случае можно получить ожог.
