2014 MITSUBISHI ASX Руководство по эксплуатации и техобслуживанию (in Russian)

Действия в сложных ситуациях
6/7
6

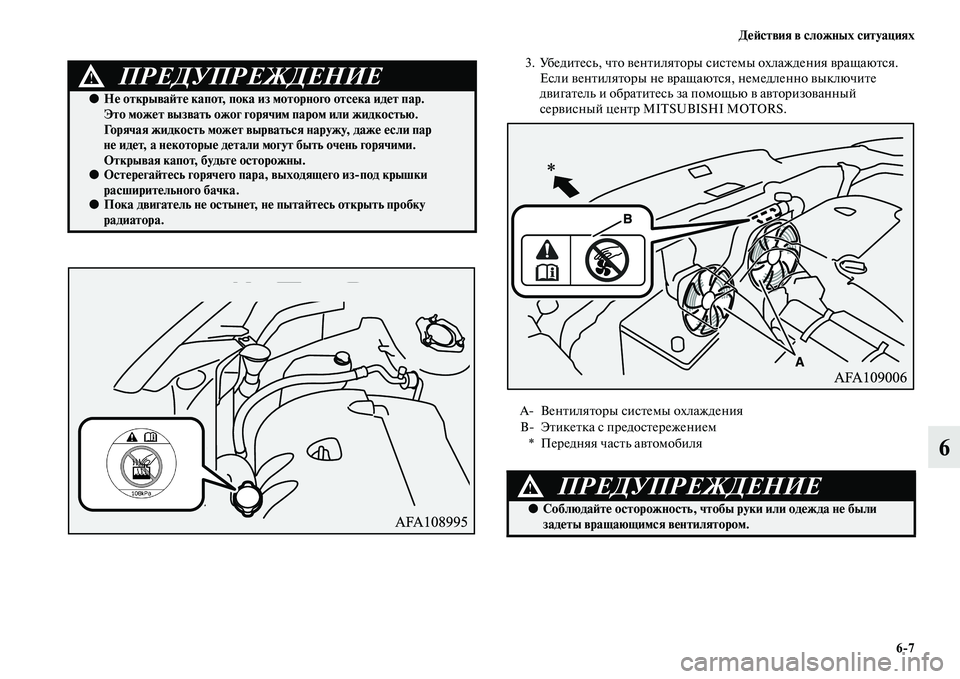

3. Убедитесь, что вентиляторы системы охлаждения вращаются.
Если вентиляторы не вращаются, немедленно выключите
двигатель и обратитесь за помощью в авторизованный
сервисный центр MITSUBISHI MOTORS.
ПРЕДУПРЕЖДЕНИЕ!
●Не открывайте капот, пока из моторного отсека идет пар.
Это может вызвать ожог горячим паром или жидкостью.
Горячая жидкость может вырваться наружу, даже если пар
не идет, а некоторые детали могут быть очень горячими.
Открывая капот, будьте осторожны.
●Остерегайтесь горячего пара, выходящего из/под крышки
расширительного бачка.
●Пока двигатель не остынет, не пытайтесь открыть пробку
радиатора.
A Вентиляторы системы охлаждения
B Этикетка с предостережением
* Передняя часть автомобиля
ПРЕДУПРЕЖДЕНИЕ!
●Соблюдайте осторожность, чтобы руки или одежда не были
задеты вращающимся вентилятором.

6/8 Действия в сложных ситуациях
6
4. После того как температура охлаждающей жидкости
(по показаниям индикатора на дисплее) снизится
до нормальной, выключите двигатель.5. Проверьте уровень охлаждающей жидкости в расширительном
бачке (С).
6. Долейте охлаждающую жидкость в расширительный бачок
до необходимого уровня (см. главу «Техническое обслуживание
автомобиля»).
Ти п 1
Ти п 2
ПРЕДУПРЕЖДЕНИЕ!
●Если охлаждающая жидкость в расширительном бачке
отсутствует, перед тем как откручивать пробку радиатора (D),
убедитесь, что двигатель полностью остыл. В противном случае
возможен ожог горячим паром или кипящей охлаждающей
жидкостью, вытекающей из горловины радиатора.
FULL (Макс.
уровень)
LOW(Мин.
уровень)

Действия в сложных ситуациях
6/9
6
7. Проверьте исправность шлангов системы охлаждения, а также
натяжение и целостность ремня привода насоса системы
охлаждения.
При обнаружении какихлибо неисправностей системы
охлаждения или приводного ремня рекомендуется
незамедлительно устранить неисправности или заменить
неисправные детали в авторизованном сервисном центре
MITSUBISHI MOTORS.
Комплект инструмента и домкрат*
E00800901412
Место хранения
Комплект инструмента и домкрат размещены в багажном отделении.
На случай непредвиденной ситуации следует знать, где хранится
комплект инструмента и домкрат.
ПРЕДОСТЕРЕЖЕНИЕ!
●Не доливайте охлаждающую жидкость, если двигатель горячий.
Это может привести к повреждению двигателя. Дождитесь,
пока двигатель остынет, затем небольшими порциями доливайте
охлаждающую жидкость.
1 Комплект инструмента
2 Домкрат
Автомобили с запасным колесом

6/10 Действия в сложных ситуациях
6
Комплект инструментаE00801900627
1 Комплект инструмента
2 Домкрат
Автомобили с комплектом для ремонта шин
1 Колесный ключ
2 Рукоятка домкрата
3 Буксировочная проушина

Действия в сложных ситуациях
6/11
6
ДомкратE00802000478Перед тем, как достать домкрат, поднимите настил пола багажного
отделения.
Комплект для ремонта шин*
E00804501041С помощью данного комплекта можно произвести экстренный
ремонт небольшого прокола в области протектора шины, например,
после наезда на гвоздь, шуруп или подобный предмет.
Автомобили с запасным колесом
Автомобили с комплектом для ремонта шин
ПРЕДУПРЕЖДЕНИЕ!
●С помощью комплекта для ремонта шин не всегда можно
полностью загерметизировать прокол в шине.
●Следует использовать только оригинальный комплект для
ремонта шин Mitsubishi. Герметик из комплекта для ремонта
шин стороннего производителя не всегда способен
удовлетворительно загерметизировать прокол в шине.

6/12 Действия в сложных ситуациях
6

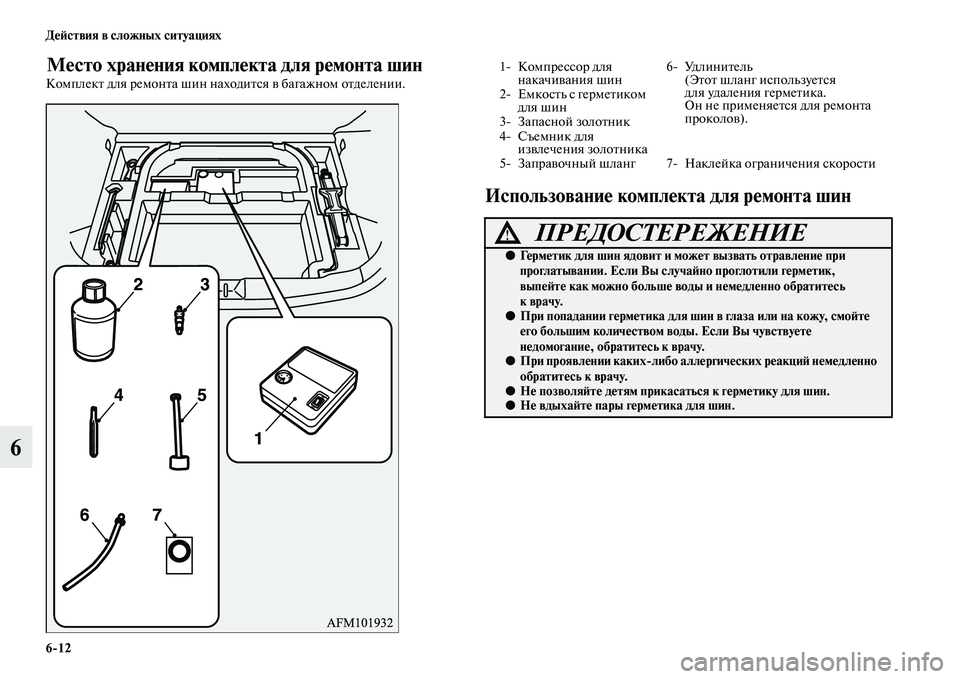

Место хранения комплекта для ремонта шин
Комплект для ремонта шин находится в багажном отделении.
Использование комплекта для ремонта шин
1 Компрессор для
накачивания шин6 Удлинитель
(Этот шланг используется
для удаления герметика.
Он не применяется для ремонта
проколов). 2 Емкость с герметиком
для шин
3 Запасной золотник
4 Съемник для
извлечения золотника
5 Заправочный шланг 7 Наклейка ограничения скорости
ПРЕДОСТЕРЕЖЕНИЕ!
●Герметик для шин ядовит и может вызвать отравление при
проглатывании. Если Вы случайно проглотили герметик,
выпейте как можно больше воды и немедленно обратитесь
кврачу.
●При попадании герметика для шин в глаза или на кожу, смойте
его большим количеством воды. Если Вы чувствуете
недомогание, обратитесь к врачу.
●При проявлении каких/либо аллергических реакций немедленно
обратитесь к врачу.
●Не позволяйте детям прикасаться к герметику для шин.●Не вдыхайте пары герметика для шин.

Действия в сложных ситуациях
6/13
6

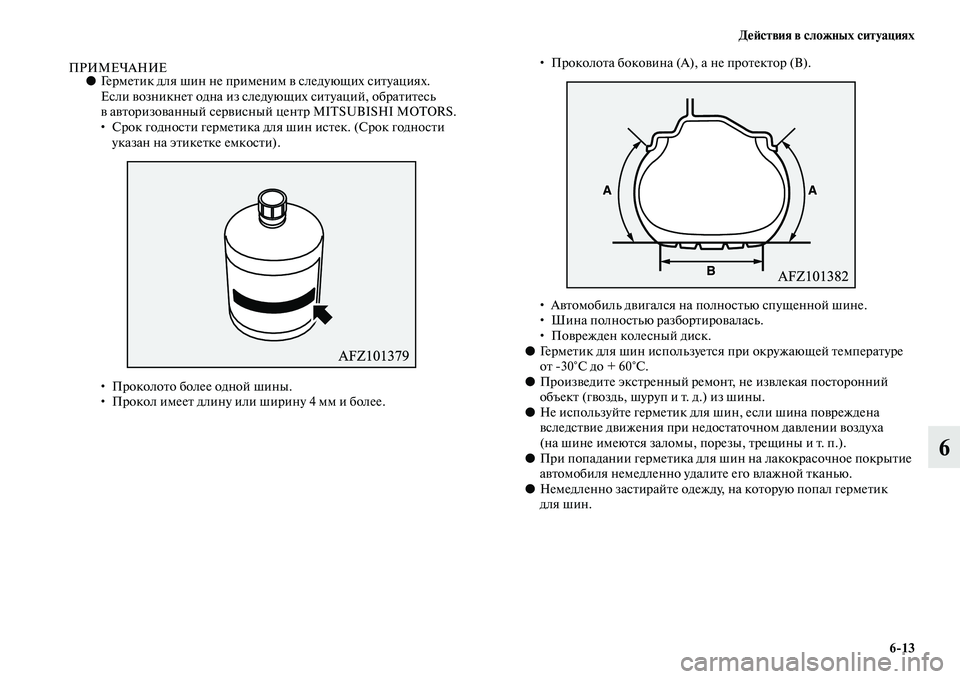

ПРИМЕЧАНИЕ●Герметик для шин не применим в следующих ситуациях.
Если возникнет одна из следующих ситуаций, обратитесь
в авторизованный сервисный центр MITSUBISHI MOTORS.
• Срок годности герметика для шин истек. (Срок годности
указан на этикетке емкости).
• Проколото более одной шины.
• Прокол имеет длину или ширину 4 мм и более.• Проколота боковина (А), а не протектор (В).
• Автомобиль двигался на полностью спущенной шине.
• Шина полностью разбортировалась.
• Поврежден колесный диск.
●Герметик для шин используется при окружающей температуре
от 30°C до + 60°C.
●Произведите экстренный ремонт, не извлекая посторонний
объект (гвоздь, шуруп и т. д.) из шины.
●Не используйте герметик для шин, если шина повреждена
вследствие движения при недостаточном давлении воздуха
(на шине имеются заломы, порезы, трещины и т. п.).
●При попадании герметика для шин на лакокрасочное покрытие
автомобиля немедленно удалите его влажной тканью.
●Немедленно застирайте одежду, на которую попал герметик
для шин.

6/14 Действия в сложных ситуациях
6

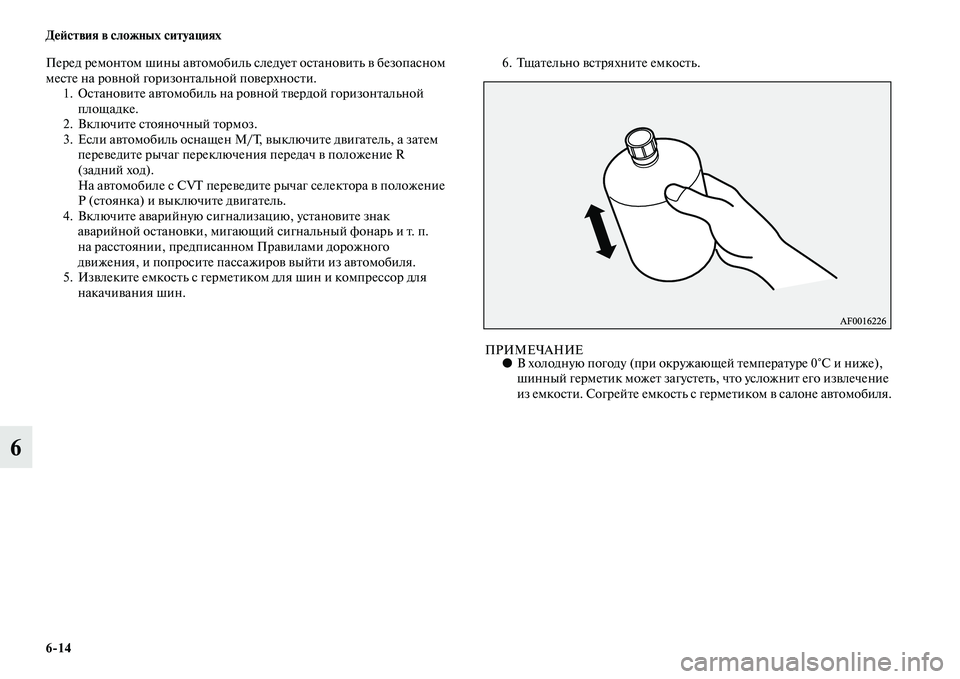

Перед ремонтом шины автомобиль следует остановить в безопасном
месте на ровной горизонтальной поверхности.
1. Остановите автомобиль на ровной твердой горизонтальной
площадке.
2. Включите стояночный тормоз.
3. Если автомобиль оснащен M/T, выключите двигатель, а затем
переведите рычаг переключения передач в положение R
(задний ход).
На автомобиле с CVT переведите рычаг селектора в положение
Р (стоянка) и выключите двигатель.
4. Включите аварийную сигнализацию, установите знак
аварийной остановки, мигающий сигнальный фонарь и т. п.
на расстоянии, предписанном Правилами дорожного
движения, и попросите пассажиров выйти из автомобиля.
5. Извлеките емкость с герметиком для шин и компрессор для
накачивания шин.6. Тщательно встряхните емкость.
ПРИМЕЧАНИЕ●В холодную погоду (при окружающей температуре 0°C и ниже),
шинный герметик может загустеть, что усложнит его извлечение
из емкости. Согрейте емкость с герметиком в салоне автомобиля.
