Общие сведения
7
Указания по безопасному обращению
с отработанными маслами
и информация по их утилизации
E00200600155
Охрана окружающей среды
Законом запрещено загрязнять канализационные стоки, водоемы
и почву. Пользуйтесь услугами официальных центров по сбору
отработанного масла и автомастерских, оснащенных оборудованием
для утилизации отработанного масла и использованных масляных
фильтров. В случае сомнений обращайтесь в местные органы власти
за рекомендациями по утилизации отработанного масла.
Информация по утилизации
использованных аккумуляторных
батарей
E00201300032
ПРЕДУПРЕЖДЕНИЕ!
●Продолжительный и многократный контакт кожи с
отработанным маслом может стать причиной серьезных
заболеваний кожного покрова, включая дерматит и рак.
●По возможности не допускайте контакта отработанного масла
с кожей и тщательно промывайте кожу в случае попадания
масла.
●Храните отработанные масла в недоступном для детей месте.
В Вашем автомобиле имеются аккумуляторные
батареи.
Не следует их выбрасывать вместе с бытовыми
отходами.
Для надлежащего обслуживания, восстановления
или переработки использованных аккумуляторных
батарей их следует сдавать в соответствующие
пункты приема с соблюдением действующего
в Вашей стране законодательства и Директив
2006/66/EC.
Благодаря правильной утилизации использованных
аккумуляторных батарей Вы будете способствовать
экономии значительных ресурсов и предотвратите
ущерб здоровью людей и окружающей среде,
который может быть нанесен в результате неверного
обращения с отходами.

Органы управления и контрольно/измерительные приборы
3/65
3
Предупреждающее сообщение о низком уровне
масла в двигателе*
E00526700072Ти п 1
Ти п 2
Если уровень масла в двигателе существенно изменился, при
включенном зажигании или включенном режиме работы ON на
многофункциональном дисплее появляется предупреждающее
сообщение.
ПРИМЕЧАНИЕ●Рекомендуется немедленно обратиться для проверки
в авторизованный сервисный центр MITSUBISHI MOTORS.
Включатель световых приборов
E00506002305
Фары
ПРИМЕЧАНИЕ●При въезде в страну, где движение осуществляется по
противоположной стороне дороги, требуется принимать
необходимые меры, чтобы свет Вашего автомобиля не ослеплял
водителей встречного транспорта. Тем не менее, фары
на данном автомобиле не нуждаются в регулировке.
●Не оставляйте включенными световые приборы на длительное
время при неработающем двигателе. Это может привести
к разряду аккумуляторной батареи.
●Во время дождя или после мойки автомобиля возможно
запотевание рассеивателей фар, но это не свидетельствует
онеисправности.
При включении фар влага испарится от тепла. Однако если
внутри фар скапливается вода, рекомендуется проверить фары.
ПРЕДОСТЕРЕЖЕНИЕ!
●Остановите автомобиль в безопасном месте, выключите
двигатель и проверьте уровень масла в двигателе.
См. раздел «Моторное масло» на стр. 8/6.

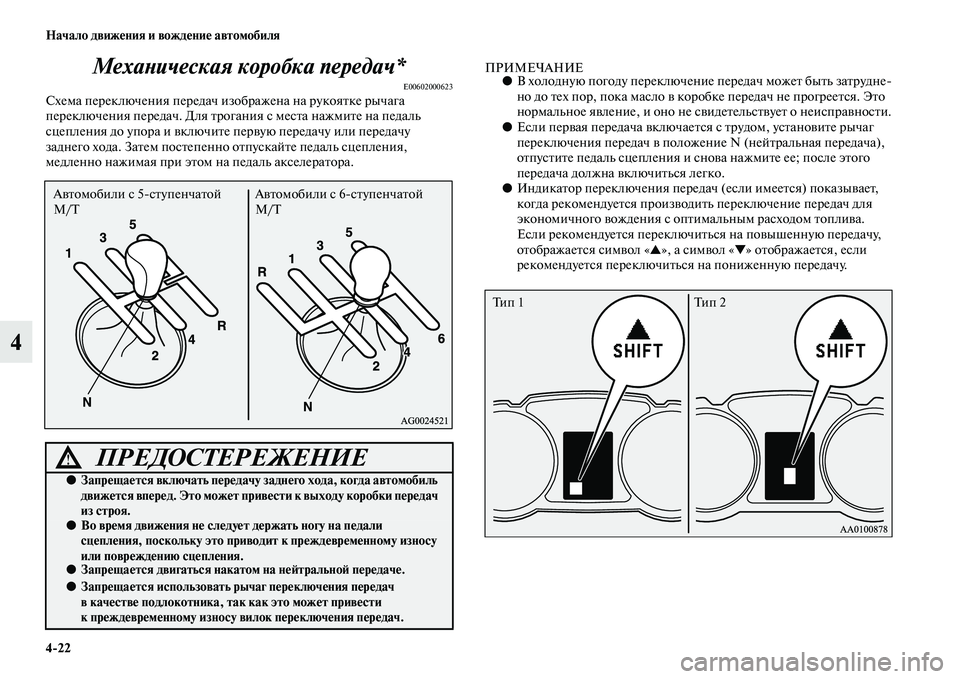

4/22 Начало движения и вождение автомобиля
4Механическая коробка передач*
E00602000623Схема переключения передач изображена на рукоятке рычага
переключения передач. Для трогания с места нажмите на педаль
сцепления до упора и включите первую передачу или передачу
заднего хода. Затем постепенно отпускайте педаль сцепления,
медленно нажимая при этом на педаль акселератора.
ПРИМЕЧАНИЕ●В холодную погоду переключение передач может быть затрудне
но до тех пор, пока масло в коробке передач не прогреется. Это
нормальное явление, и оно не свидетельствует о неисправности.
●Если первая передача включается с трудом, установите рычаг
переключения передач в положение (нейтральная передача),
отпустите педаль сцепления и снова нажмите ее; после этого
передача должна включиться легко.
●Индикатор переключения передач (если имеется) показывает,
когда рекомендуется производить переключение передач для
экономичного вождения с оптимальным расходом топлива.
Если рекомендуется переключиться на повышенную передачу,
отображается символ «▲», а символ «▼» отображается, если
рекомендуется переключиться на пониженную передачу.
ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается включать передачу заднего хода, когда автомобиль
движется вперед. Это может привести к выходу коробки передач
из строя.
●Во время движения не следует держать ногу на педали
сцепления, поскольку это приводит к преждевременному износу
или повреждению сцепления.
●Запрещается двигаться накатом на нейтральной передаче.
●Запрещается использовать рычаг переключения передач
в качестве подлокотника, так как это может привести
к преждевременному износу вилок переключения передач.
Автомобили с 5ступенчатой
М/ТАвтомобили с 6ступенчатой
М/Т
Тип 1 Тип 2

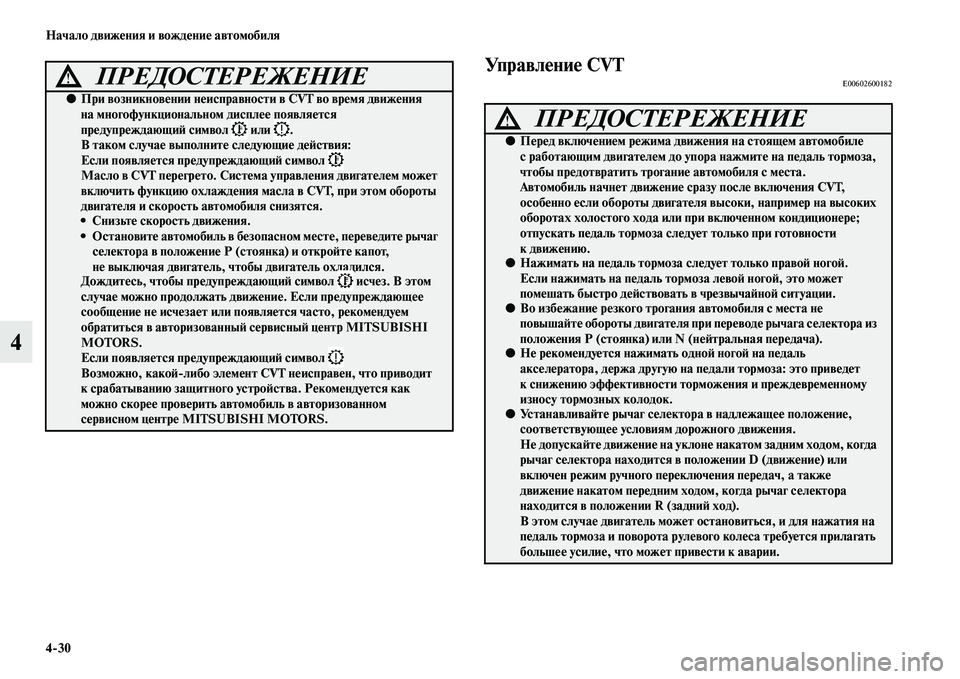

4/30 Начало движения и вождение автомобиля
4
Управление CVTE00602600182ПРЕДОСТЕРЕЖЕНИЕ!
●При возникновении неисправности в CVT во время движения
на многофункциональном дисплее появляется
предупреждающий символ или .
В таком случае выполните следующие действия:
Если появляется предупреждающий символ
Масло в CVT перегрето. Система управления двигателем может
включить функцию охлаждения масла в CVT, при этом обороты
двигателя и скорость автомобиля снизятся.
• Снизьте скорость движения.
• Остановите автомобиль в безопасном месте, переведите рычаг
селектора в положение Р (стоянка) и откройте капот,
не выключая двигатель, чтобы двигатель охладился.
Дождитесь, чтобы предупреждающий символ исчез. В этом
случае можно продолжать движение. Если предупреждающее
сообщение не исчезает или появляется часто, рекомендуем
обратиться в авторизованный сервисный центр MITSUBISHI
MOTORS.
Если появляется предупреждающий символ
Возможно, какой/либо элемент CVT неисправен, что приводит
к срабатыванию защитного устройства. Рекомендуется как
можно скорее проверить автомобиль в авторизованном
сервисном центре MITSUBISHI MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ!
●Перед включением режима движения на стоящем автомобиле
с работающим двигателем до упора нажмите на педаль тормоза,
чтобы предотвратить трогание автомобиля с места.
Автомобиль начнет движение сразу после включения CVT,
особенно если обороты двигателя высоки, например на высоких
оборотах холостого хода или при включенном кондиционере;
отпускать педаль тормоза следует только при готовности
кдвижению.
●Нажимать на педаль тормоза следует только правой ногой.
Если нажимать на педаль тормоза левой ногой, это может
помешать быстро действовать в чрезвычайной ситуации.
●Во избежание резкого трогания автомобиля с места не
повышайте обороты двигателя при переводе рычага селектора из
положения Р (стоянка) или N (нейтральная передача).
●Не рекомендуется нажимать одной ногой на педаль
акселератора, держа другую на педали тормоза: это приведет
к снижению эффективности торможения и преждевременному
износу тормозных колодок.
●Устанавливайте рычаг селектора в надлежащее положение,
соответствующее условиям дорожного движения.
Не допускайте движение на уклоне накатом задним ходом, когда
рычаг селектора находится в положении D (движение) или
включен режим ручного переключения передач, а также
движение накатом передним ходом, когда рычаг селектора
находится в положении R (задний ход).
В этом случае двигатель может остановиться, и для нажатия на
педаль тормоза и поворота рулевого колеса требуется прилагать
большее усилие, что может привести к аварии.

Начало движения и вождение автомобиля
4/39
4 Проверка и техническое обслуживание
автомобиля после эксплуатации
в тяжелых условиях
E00606700338После эксплуатации автомобиля в тяжелых условиях обязательно
выполните следующие операции технического обслуживания:
●Убедитесь, что автомобиль не имеет повреждений от ударов
о камни, царапин от мелкого гравия и т. п.
●Тщательно вымойте автомобиль.
После мойки следует проехать некоторое расстояние с малой
скоростью, слегка нажимая на педаль тормоза, чтобы
просушить тормозные механизмы. Если и после этого тормоза
действуют недостаточно эффективно, рекомендуется как можно
скорее проверить их в авторизованным сервисном центре
MITSUBISHI MOTORS.
●Удалите из сот радиатора насекомых, сухую траву и т. д.
●После преодоления брода проверьте состояние масла
в двигателе, коробке передач и дифференциале. Если масло
имеет молочный или мутный оттенок вследствие попадания
воды, его необходимо заменить.
●Проверьте салон автомобиля. При обнаружении попадания
воды просушите ковровое покрытие и остальные намокшие
детали.
●Если внутрь фар попала вода, рекомендуется слить ее.
Правила эксплуатации полноприводного
автомобиля
E00606800818
Шины и колесные диски
Поскольку крутящий момент передается на все четыре колеса,
характеристики автомобиля с полным приводом в значительной
степени зависят от состояния шин.
Уделяйте особое внимание шинам.
●На все колеса необходимо устанавливать шины рекомендуемого
размера. См. раздел «Шины и колесные диски» на стр. 912.
●Все четыре шины и диски должны быть одной марки и одного
размера.
Если необходимо заменить одну шину или диск, следует
заменить и все остальные.
●При значительной разнице в износе шин передних и задних
колес необходимо поменять местами передние и задние колеса.
Значительная разница в степени износа шин ухудшает
эксплуатационные показатели автомобиля.
●Регулярно проверяйте давление воздуха в шинах.
ПРЕДОСТЕРЕЖЕНИЕ!
●Следует устанавливать шины одной размерности, одного типа
и одного производителя, с одинаковой степенью износа.
В противном случае повышается температура масла
вдифференциале, что может привести к неисправности
трансмиссии. Кроме того, в трансмиссии возникают
повышенные нагрузки, которые могут привести к утечке масла,
заклиниванию деталей и к другим серьезным неисправностям.

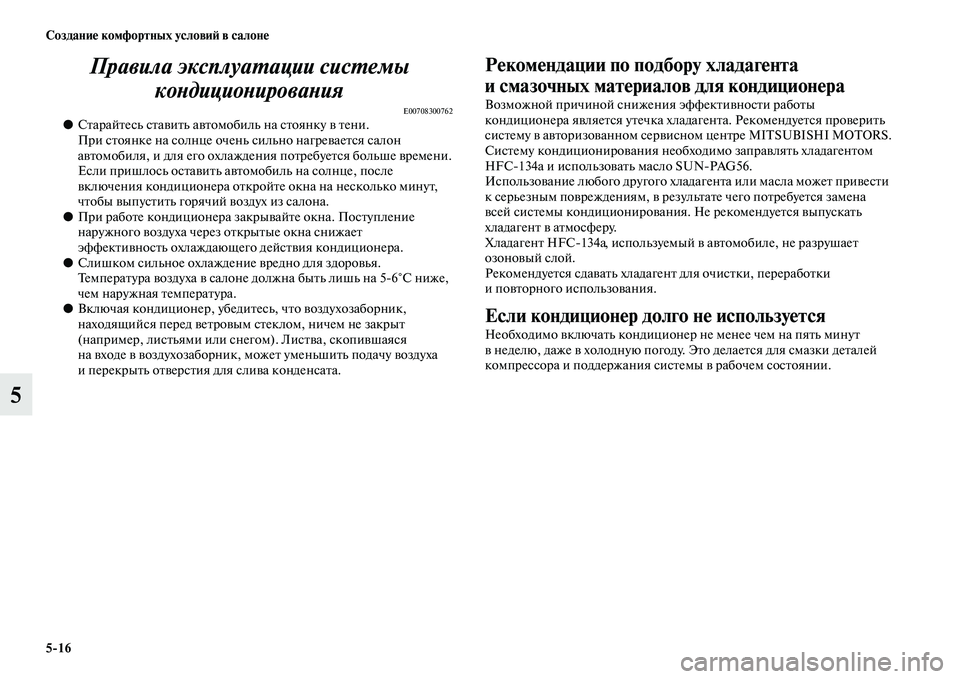

5/16 Создание комфортных условий в салоне
5Правила эксплуатации системы
кондиционирования
E00708300762●Старайтесь ставить автомобиль на стоянку в тени.
При стоянке на солнце очень сильно нагревается салон
автомобиля, и для его охлаждения потребуется больше времени.
Если пришлось оставить автомобиль на солнце, после
включения кондиционера откройте окна на несколько минут,
чтобы выпустить горячий воздух из салона.
●При работе кондиционера закрывайте окна. Поступление
наружного воздуха через открытые окна снижает
эффективность охлаждающего действия кондиционера.
●Слишком сильное охлаждение вредно для здоровья.
Температура воздуха в салоне должна быть лишь на 56°С ниже,
чем наружная температура.
●Включая кондиционер, убедитесь, что воздухозаборник,
находящийся перед ветровым стеклом, ничем не закрыт
(например, листьями или снегом). Листва, скопившаяся
на входе в воздухозаборник, может уменьшить подачу воздуха
и перекрыть отверстия для слива конденсата.
Рекомендации по подбору хладагента
и смазочных материалов для кондиционера
Возможной причиной снижения эффективности работы
кондиционера является утечка хладагента. Рекомендуется проверить
систему в авторизованном сервисном центре MITSUBISHI MOTORS.
Систему кондиционирования необходимо заправлять хладагентом
HFC134a и использовать масло SUNPAG56.
Использование любого другого хладагента или масла может привести
к серьезным повреждениям, в результате чего потребуется замена
всей системы кондиционирования. Не рекомендуется выпускать
хладагент в атмосферу.
Хладагент HFC134a, используемый в автомобиле, не разрушает
озоновый слой.
Рекомендуется сдавать хладагент для очистки, переработки
и повторного использования.
Если кондиционер долго не используется
Необходимо включать кондиционер не менее чем на пять минут
в неделю, даже в холодную погоду. Это делается для смазки деталей
компрессора и поддержания системы в рабочем состоянии.

8
Техническое обслуживание автомобиля
Правила техники безопасности при техническом
обслуживании . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 2
Каталитический нейтрализатор . . . . . . . . . . . . . . . .8 3
Капот . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 3
Моторное масло . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 6
Охлаждающая жидкость . . . . . . . . . . . . . . . . . . . . . .8 9
Жидкость омывателя . . . . . . . . . . . . . . . . . . . . . . . . .8 11
Тормозная жидкость /
жидкость гидропривода сцепления* . . . . . . . . . .8 12
Аккумуляторная батарея . . . . . . . . . . . . . . . . . . . . . .8 13
Шины . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 20
Замена резиновых скребков щеток
стеклоочистителя . . . . . . . . . . . . . . . . . . . . . . . . . .8 24
Общее техническое обслуживание . . . . . . . . . . . . .8 26
Техническое обслуживание в холодную погоду
и во время снегопада . . . . . . . . . . . . . . . . . . . . . . .8 27
Плавкие вставки . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 28
Предохранители . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 28
Замена ламп. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 36

8/6 Техническое обслуживание автомобиля
8Моторное масло
E01000404097
Проверка уровня и заправка моторного масла
Мин. Макс.
Модификации с двигателем 1600
Макс. Модификации с двигателями 1800, 2000
Мин.
