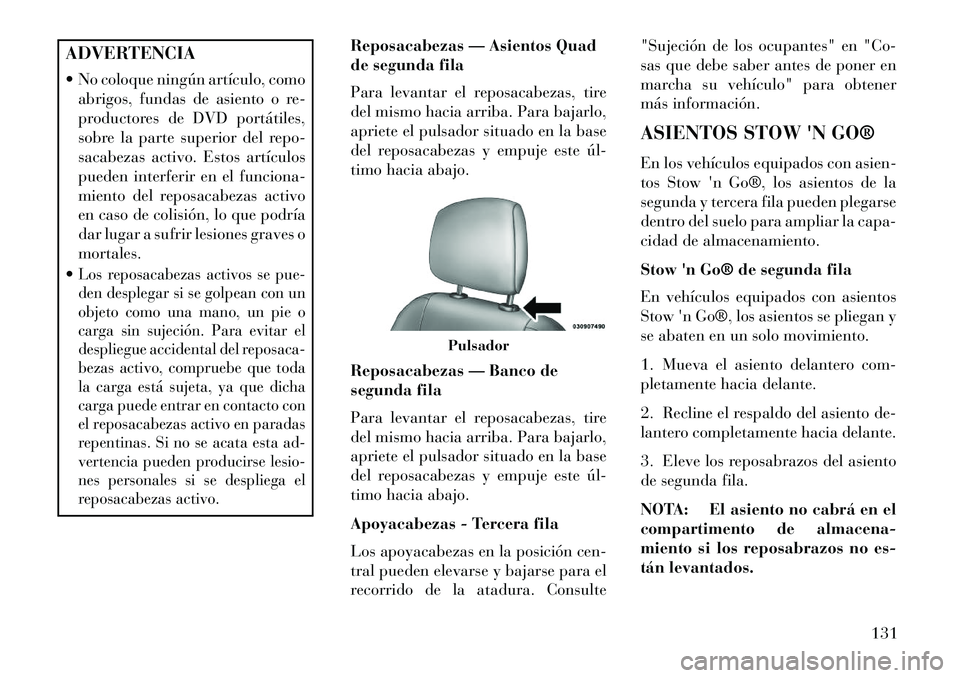

ADVERTENCIA
 No coloque ningún artículo, comoabrigos, fundas de asiento o re-
productores de DVD portátiles,
sobre la parte superior del repo-
sacabezas activo. Estos artículos
pueden interferir en el funciona-
miento del reposacabezas activo
en caso de colisión, lo que podría
dar lugar a sufrir lesiones graves o
mortales.
Los reposacabezas activos se pue-
den desplegar si se golpean con un
objeto como una mano, un pie o
carga sin sujeción. Para evitar el
despliegue accidental del reposaca-
bezas activo, compruebe que toda
la carga está sujeta, ya que dicha
carga puede entrar en contacto con
el reposacabezas activo en paradas
repentinas. Si no se acata esta ad-
vertencia pueden producirse lesio-
nes personales si se despliega el
reposacabezas activo.
Reposacabezas — Asientos Quad
de segunda fila
Para levantar el reposacabezas, tire
del mismo hacia arriba. Para bajarlo,
apriete el pulsador situado en la base
del reposacabezas y empuje este úl­
timo hacia abajo.
Reposacabezas — Banco de
segunda fila
Para levantar el reposacabezas, tire
del mismo hacia arriba. Para bajarlo,
apriete el pulsador situado en la base
del reposacabezas y empuje este úl­
timo hacia abajo.
Apoyacabezas - Tercera fila
Los apoyacabezas en la posición cen-
tral pueden elevarse y bajarse para el
recorrido de la atadura. Consulte "Sujeción de los ocupantes" en "Co-
sas que debe saber antes de poner en
marcha su vehículo" para obtener
más información.
ASIENTOS STOW 'N GO®
En los vehículos equipados con asien-
tos Stow
'n Go®, los asientos de la
segunda y tercera fila pueden plegarse
dentro del suelo para ampliar la capa-
cidad de almacenamiento.
Stow 'n Go® de segunda fila
En vehículos equipados con asientos
Stow 'n Go®, los asientos se pliegan y
se abaten en un solo movimiento.
1. Mueva el asiento delantero com-
pletamente hacia delante.
2. Recline el respaldo del asiento de-
lantero completamente hacia delante.
3. Eleve los reposabrazos del asiento
de segunda fila.
NOTA: El asiento no cabrá en el
compartimento de almacena-
miento si los reposabrazos no es-
tán levantados.
Pulsador
131

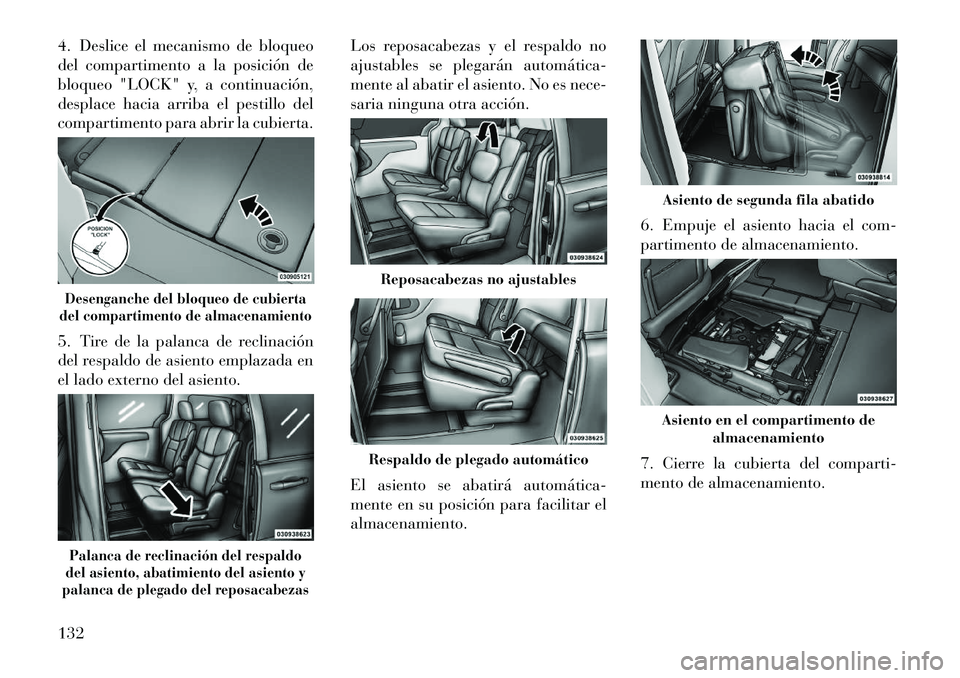

4. Deslice el mecanismo de bloqueo
del compartimento a la posición de
bloqueo "LOCK" y, a continuación,
desplace hacia arriba el pestillo del
compartimento para abrir la cubierta.
5. Tire de la palanca de reclinación
del respaldo de asiento emplazada en
el lado externo del asiento.Los reposacabezas y el respaldo no
ajustables se plegarán automática­
mente al abatir el asiento. No es nece-
saria ninguna otra acción.
El asiento se abatirá automática­
mente en su posición para facilitar el
almacenamiento.
6. Empuje el asiento hacia el com-
partimento de almacenamiento.
7. Cierre la cubierta del comparti-
mento de almacenamiento.Desenganche del bloqueo de cubierta
del compartimento de almacenamientoPalanca de reclinación del respaldo
del asiento, abatimiento del asiento y
palanca de plegado del reposacabezas
Reposacabezas no ajustablesRespaldo de plegado automático
Asiento de segunda fila abatidoAsiento en el compartimento de
almacenamiento
132

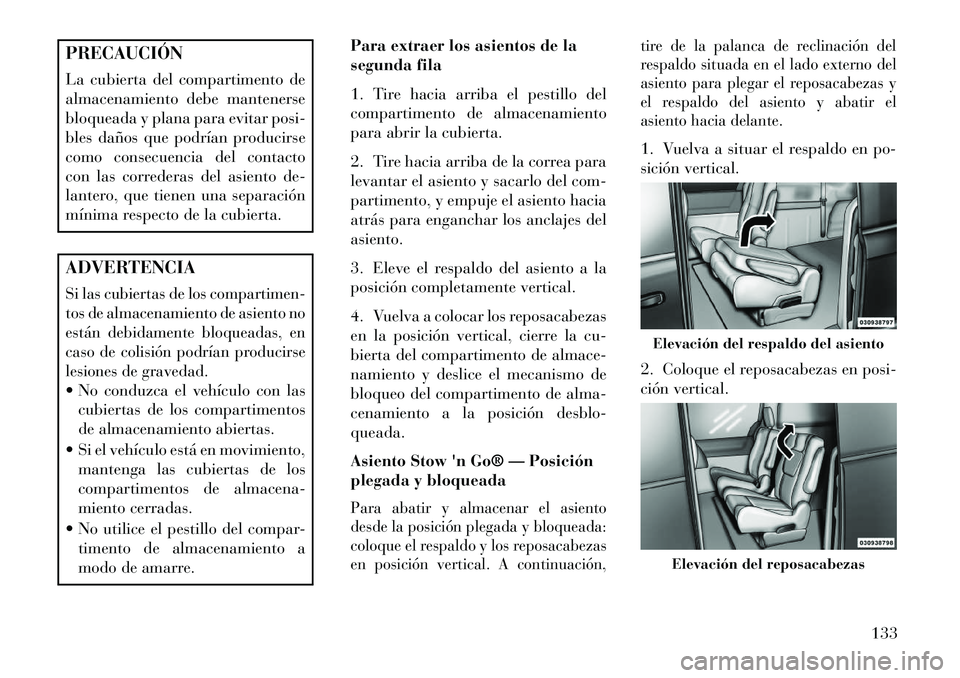

PRECAUCIÓN
La cubierta del compartimento de
almacenamiento debe mantenerse
bloqueada y plana para evitar posi-
bles daños que podrían producirse
como consecuencia del contacto
con las correderas del asiento de-
lantero, que tienen una separación
mínima respecto de la cubierta.ADVERTENCIASi las cubiertas de los compartimen-
tos de almacenamiento de asiento no
están debidamente bloqueadas, en
caso de colisión podrían producirse
lesiones de gravedad. No conduzca el vehículo con lascubiertas de los compartimentos
de almacenamiento abiertas.
 Si el vehículo está en movimiento, mantenga las cubiertas de los
compartimentos de almacena-
miento cerradas.
 No utilice el pestillo del compar- timento de almacenamiento a
modo de amarre. Para extraer los asientos de la
segunda fila
1. Tire hacia arriba el pestillo del
compartimento de almacenamiento
para abrir la cubierta.
2. Tire hacia arriba de la correa para
levantar el asiento y sacarlo del com-
partimento, y empuje el asiento hacia
atrás para enganchar los anclajes del
asiento.
3. Eleve el respaldo del asiento a la
posición completamente vertical.
4. Vuelva a colocar los reposacabezas
en la posición vertical, cierre la cu-
bierta del compartimento de almace-
namiento y deslice el mecanismo de
bloqueo del compartimento de alma-
cenamiento a la posición desblo-
queada.
Asiento Stow 'n Go® — Posición
plegada y bloqueada
Para abatir y almacenar el asiento
desde la posición plegada y bloqueada:
coloque el respaldo y los reposacabezas
en posición vertical. A continuación,
tire de la palanca de reclinación del
respaldo situada en el lado externo del
asiento para plegar el reposacabezas y
el respaldo del asiento y abatir el
asiento hacia delante.
1. Vuelva a situar el respaldo en po-
sición vertical.
2. Coloque el reposacabezas en posi-
ción vertical.Elevación del respaldo del asiento
Elevación del reposacabezas
133

3. Tire de la palanca de reclinación
del respaldo situada en el lado externo
del asiento para plegar el reposacabe-
zas y el respaldo del asiento y abatir el
asiento hacia delante.
Entrada fácil de segunda fila
Los asientos de segunda fila Stow 'n
Go® permiten la entrada fácil al
asiento de la tercera fila o a la zona de
carga trasera.
Tire de la palanca de reclinación del
respaldo situada en el lado externo del
asiento.
El asiento se plegará automática­
mente en su posición para permitir la
entrada fácil a la tercera fila.
ADVERTENCIA
Si el asiento no está completamente
bloqueado, en caso de colisión, po-
dría sufrir lesiones.
ASIENTOS QUAD (para las
versiones/mercados que
incluyan esta función)
Ambos asientos Quad se pueden ajus-
tar hacia delante o hacia atrás. La
maneta de regulación manual del
asiento está situada debajo del cojín
del asiento, en el borde delantero de
cada asiento.
Mientras está sentado en el asiento,
tire de la maneta y deslice el asiento
hacia delante o hacia atrás. Suelte la barra cuando alcance la posición de-
seada. A continuación, ejerciendo
presión con el cuerpo, desplácese ha-
cia delante y hacia atrás en el asiento
para asegurarse de que los mecanis-
mos de ajuste del mismo se han tra-
bado.
ADVERTENCIA
Puede ser peligroso regular el
asiento con el vehículo en movi-
miento. Mover un asiento con el
vehículo en movimiento podría
ocasionar una pérdida del control
que podría causar una colisión,
con el consiguiente riesgo de sufrir
lesiones de gravedad o mortales. Los asientos deben ajustarse an-
tes de abrocharse los cinturones
de seguridad y mientras el
vehículo se encuentre estacio-
nado. Un cinturón de seguridad
mal ajustado podría causar lesio-
nes de gravedad o mortales.
Palanca de reclinación del respaldo
del asiento, abatimiento del asiento y
palanca de plegado delreposacabezas
Mecanismo de ajuste manual del asiento
134

Reclinación manual
Para reclinar el asiento, inclínese lige-
ramente hacia delante, levante la pa-
lanca y, a continuación, apóyese en el
respaldo hasta alcanzar la posición
deseada y suelte la palanca. Para vol-
ver a situar el respaldo del asiento en
su posición normal, inclínese hacia
delante y levante la palanca. Ejer-
ciendo presión con su cuerpo, mué­
vase hacia delante y hacia atrás en el
asiento para asegurarse de que el res-
paldo se ha bloqueado.
ADVERTENCIA
No circule con el respaldo del
asiento reclinado, ya que en tal caso
el cinturón de seguridad no des-
cansa contra su pecho. En caso de
colisión, usted podría deslizarse por
debajo del cinturón de seguridad,
con el consiguiente riesgo de sufrir
lesiones de gravedad o mortales.
Plegado plano
Para plegar el asiento, levante la pa-
lanca del reclinador totalmente hacia
arriba y empuje el respaldo del
asiento hacia delante, hasta que
apoye sobre el cojín del asiento. Entrada fácil
Los asientos Quad se pueden inclinar
hacia delante para permitir la entrada
fácil a la tercera fila. Con el asiento
Quad en la posición de plegado plano,
eleve la palanca de entrada fácil situada
cerca de la parte inferior del asiento y
eleve el asiento hacia delante.
Palanca de reclinación
Asiento Quad de plegado plano
Palanca de entrada fácil
135

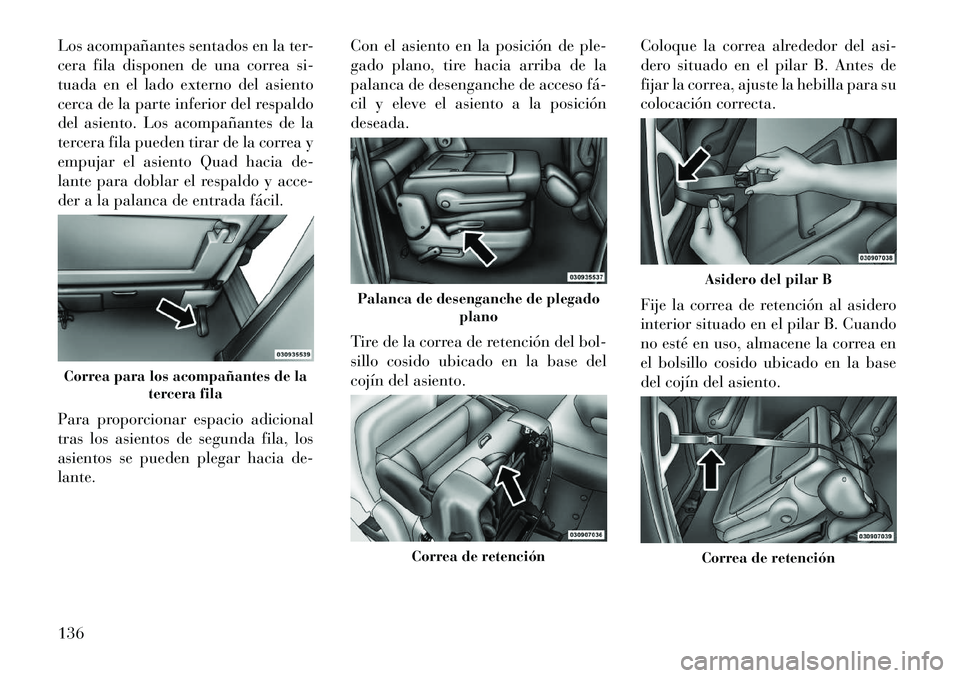

Los acompañantes sentados en la ter-
cera fila disponen de una correa si-
tuada en el lado externo del asiento
cerca de la parte inferior del respaldo
del asiento. Los acompañantes de la
tercera fila pueden tirar de la correa y
empujar el asiento Quad hacia de-
lante para doblar el respaldo y acce-
der a la palanca de entrada fácil.
Para proporcionar espacio adicional
tras los asientos de segunda fila, los
asientos se pueden plegar hacia de-
lante.Con el asiento en la posición de ple-
gado plano, tire hacia arriba de la
palanca de desenganche de acceso fá­
cil y eleve el asiento a la posición
deseada.
Tire de la correa de retención del bol-
sillo cosido ubicado en la base del
cojín del asiento.
Coloque la correa alrededor del asi-
dero situado en el pilar B. Antes de
fijar la correa, ajuste la hebilla para su
colocación correcta.
Fije la correa de retención al asidero
interior situado en el pilar B. Cuando
no esté en uso, almacene la correa en
el bolsillo cosido ubicado en la base
del cojín del asiento.Correa para los acompañantes de la
tercera fila
Palanca de desenganche de plegado plano
Correa de retención
Asidero del pilar BCorrea de retención
136

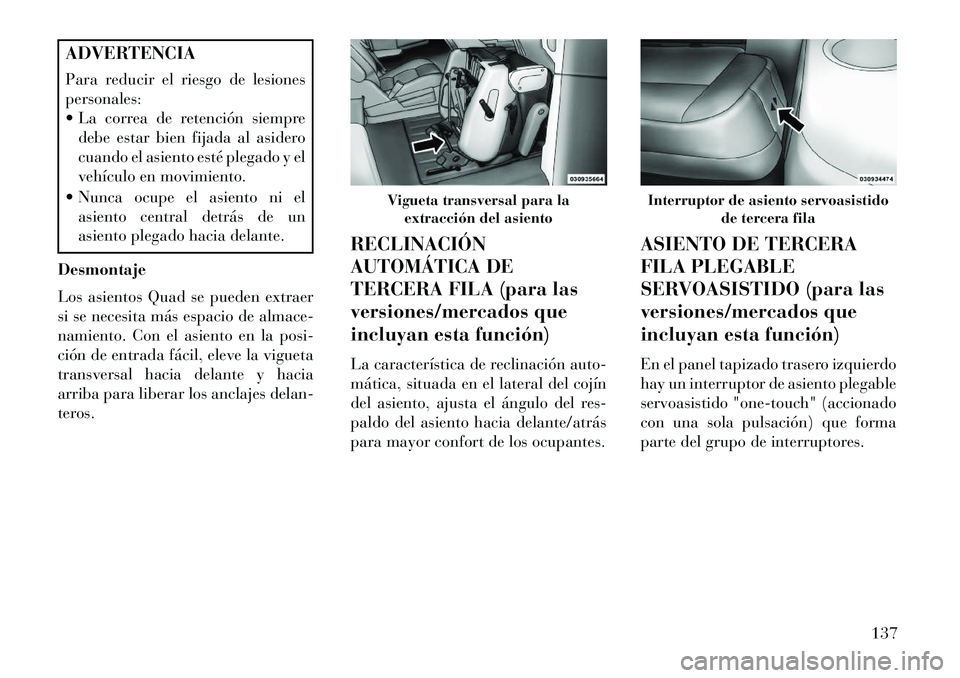

ADVERTENCIA
Para reducir el riesgo de lesiones
personales:
 La correa de retención siempredebe estar bien fijada al asidero
cuando el asiento esté plegado y el
vehículo en movimiento.
 Nunca ocupe el asiento ni el asiento central detrás de un
asiento plegado hacia delante.
Desmontaje
Los asientos Quad se pueden extraer
si se necesita más espacio de almace-
namiento. Con el asiento en la posi-
ción de entrada fácil, eleve la vigueta
transversal hacia delante y hacia
arriba para liberar los anclajes delan-
teros. RECLINACIÓN
AUTOMÁTICA DE
TERCERA FILA (para las
versiones/mercados que
incluyan esta función)
La característica de reclinación auto-
mática, situada en el lateral del cojín
del asiento, ajusta el ángulo del res-
paldo del asiento hacia delante/atrás
para mayor confort de los ocupantes.ASIENTO DE TERCERA
FILA PLEGABLE
SERVOASISTIDO (para las
versiones/mercados que
incluyan esta función)
En el panel tapizado trasero izquierdo
hay un interruptor de asiento plegable
servoasistido "one-touch" (accionado
con una sola pulsación) que forma
parte del grupo de interruptores.
Vigueta transversal para la
extracción del asiento
Interruptor de asiento servoasistido de tercera fila
137

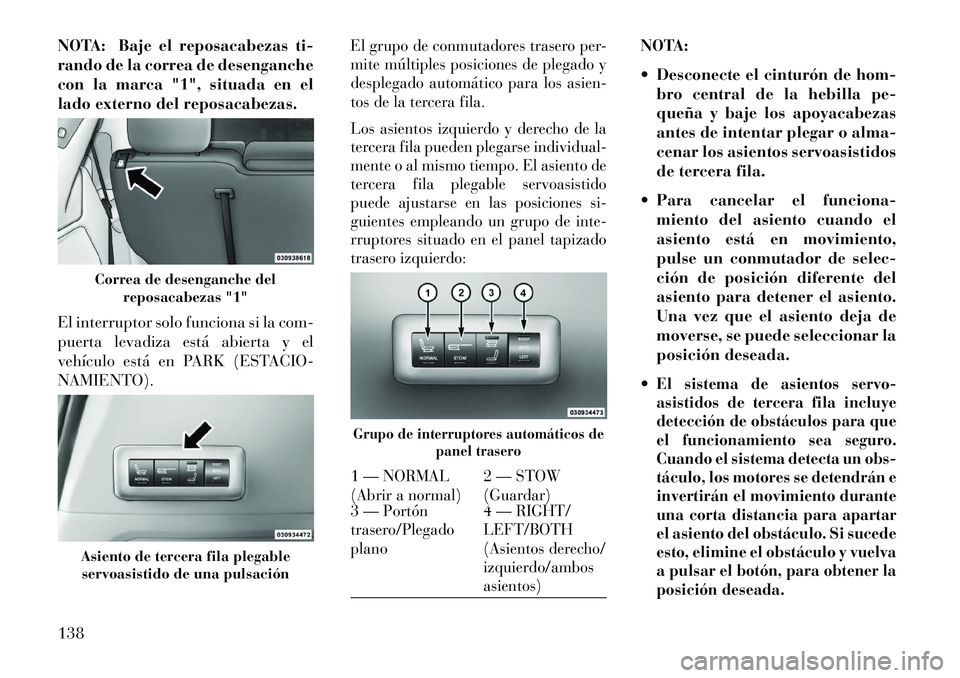

NOTA: Baje el reposacabezas ti-
rando de la correa de desenganche
con la marca "1", situada en el
lado externo del reposacabezas.
El interruptor solo funciona si la com-
puerta levadiza está abierta y el
vehículo está en PARK (ESTACIO-
NAMIENTO).
El grupo de conmutadores trasero per-
mite múltiples posiciones de plegado y
desplegado automático para los asien-
tos de la tercera fila.
Los asientos izquierdo y derecho de la
tercera fila pueden plegarse individual-
mente o al mismo tiempo. El asiento de
tercera fila plegable servoasistido
puede ajustarse en las posiciones si-
guientes empleando un grupo de inte-
rruptores situado en el panel tapizado
trasero izquierdo:
NOTA:
 Desconecte el cinturón de hom-bro central de la hebilla pe-
queña y baje los apoyacabezas
antes de intentar plegar o alma-
cenar los asientos servoasistidos
de tercera fila.
 Para cancelar el funciona- miento del asiento cuando el
asiento está en movimiento,
pulse un conmutador de selec-
ción de posición diferente del
asiento para detener el asiento.
Una vez que el asiento deja de
moverse, se puede seleccionar la
posición deseada.
El sistema de asientos servo-
asistidos de tercera fila incluye
detección de obstáculos para que
el funcionamiento sea seguro.
Cuando el sistema detecta un obs-
táculo, los motores se detendrán e
invertirán el movimiento durante
una corta distancia para apartar
el asiento del obstáculo. Si sucede
esto, elimine el obstáculo y vuelva
a pulsar el botón, para obtener la
posición deseada.
Correa de desenganche del reposacabezas "1"Asiento de tercera fila plegableservoasistido de una pulsación
Grupo de interruptores automáticos de panel trasero1 — NORMAL
(Abrir a normal) 2 — STOW
(Guardar)
3 — Portón
trasero/Plegado
plano 4 — RIGHT/
LEFT/BOTH
(Asientos derecho/
izquierdo/ambos
asientos)
138
