Ako mjenjač ne radi, ili se vozilo mora
vući brže od 40 km/h i dalje od 24
km, mora se vući s prednjim kotačima
iznad tla (koristeći kamion za vuču ili
kolica za prednje kotače).
OPREZ!
Vožnja brže od 40 km/h i dalje od 24 km
s prednjim kotačima na tlu može uzro-
kovati teška oštećenja mjenjača. Takva
oštećenja nisu pokrivena ograničenim
jamstvom na nova vozila.
VUČA BEZ PRIVJESKA
KLJUČA
Morate biti jako oprezni kada se vozio
vuče s kontaktnim prekidačem u položaju
LOCK. Jedina odobrena metoda vuče bez
kontaktnog ključa je na kamionu. Među-
tim, ako kamion nije na raspolaganju, kako
bi se spriječila oštećenja vozila, potrebna je
pravilna oprema za vuču. Stražnja vuča (s
prednjim kotačima na tlu) nije dozvoljena,
jer može doći do oštećenja mjenjača. Ako je
stražnja vuča jedina opcija, prednje kotače treba postaviti na kolica. K ako bi se sprije-
čila oštećenja vozila, potrebna je specijalna
oprema za vuču.
OPREZ!
Nepoštivanje ovih postupaka vuče može
rezultirati u teškim oštećenjima mjenja-
ča. Takva oštećenja nisu pokrivena jam-
stvom na nova vozila.
282

7
ODRŽAVANJE VAŠEG VOZILA
• PROSTOR MOTORA – 3.6L ........................................... 285
• PROSTOR MOTORA – 2.8L DIZEL................................ 286
• INTEGRIRANI DIJ
AGNOSTIČKI SUSTAV – OBD II
........ 287
• ZAMJENSKI DIJELO

VI
................................................... 287
• POSTUPCI ODRŽA

VANJA
............................................... 287
• MOTORNO ULJE......................................................... 288
• FIL

TAR MOTORNOG ULJA
......................................... 289
• FIL

TAR ZRAKA
............................................................ 289
• REGENERACIJ

A FILTRA DIZELSKIH ČESTICA - 2.8L
MOTOR

...
.................................................................... 290
• ISPUŠNI SUSTAV

........................................................ 290
• AK

UMULATOR KOJI NE TREBA ODRŽAVANJE
.......... 291
• ODRŽA

VANJE KLIMA UREĐAJA
................................. 292
• PODMAZIV

ANJE KAROSERIJE
................................... 293
• METLICE BRISAČA VJETROBRANA
........................... 294
• SUST

AV HLAĐENJA
.................................................... 295
• K

OČNICE
..
................................................................... 298
• AUTOMATSKI MJENJAČ

.............................................. 299
• NJEGA IZGLED

A I ZAŠTITA OD KOROZIJE
............... 300
283

• ČIŠĆENJE DRŽAČA ZA ČAŠE NA PREDNJOJ PLOČI . .303
• OSIGURAČI

.................................................................... 304
• POTPUNO INTEGRIRANI MODUL NAP

AJANJA
.......... 304
• SPREMANJE V

OZILA
..................................................... 307
• ZAMJENSKE ŽARULJE
.................................................. 308
• ZAMJENA ŽARULJ

A
....................................................... 308
• LAMPE VISOK

OG INTENZITETA (HID) (ako su ugrađene) . .308
• HALOGENA PREDNJA SVJETLA (ako su ugrađena)
... 309
• ŽARULJE PREDNJIH POK

AZIVAČA SMJERA I BOČNIH
POZICIJSKIH SVJETALA
............................................. 309
• ŽARULJE B

OČNIH POKAZIVAČA SMJERA
................. 309
• SVJETLA ZA MAGL

U
................................................... 310
• STRAŽNJI POK

AZIVAČI SMJERA I SVJETLA ZA VOŽNJU
U NAZAD
...

.................................................................. 310
• SREDIŠNJE VISOKO POSTAVLJENO STOP SVJETLO

311
• SVJETLO REGIST

ARSKE PLOČICE
............................ 311
• K

APACITETI TEKUĆINA
................................................. 311
• TEK

UĆINE, MAZIVA I ORIGINALNI DIJELOVI
.............. 312
• MOTOR


.
...................................................................... 312
• ŠASIJA

.
........................................................................ 313
284

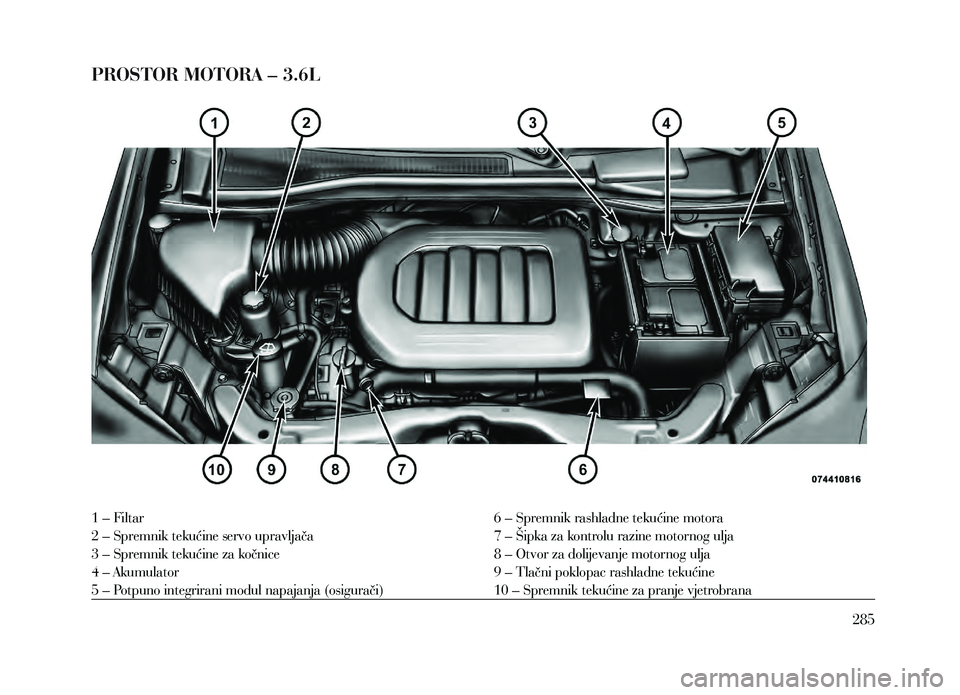

PROSTOR MOTORA – 3.6L
1 – Filtar
2 – Spremnik tekućine servo upravljača
3 – Spremnik tekućine za kočnice
4 – Akumulator
5 – Potpuno integrirani modul napajanja (osigurači)6 – Spremnik rashladne tekućine motora
7 – Šipka za kontrolu razine motornog ulja
8 – Otvor za dolijevanje motornog ulja
9 – Tlačni poklopac rashladne tekućine
10 – Spremnik tekućine za pranje vjetrobrana
285

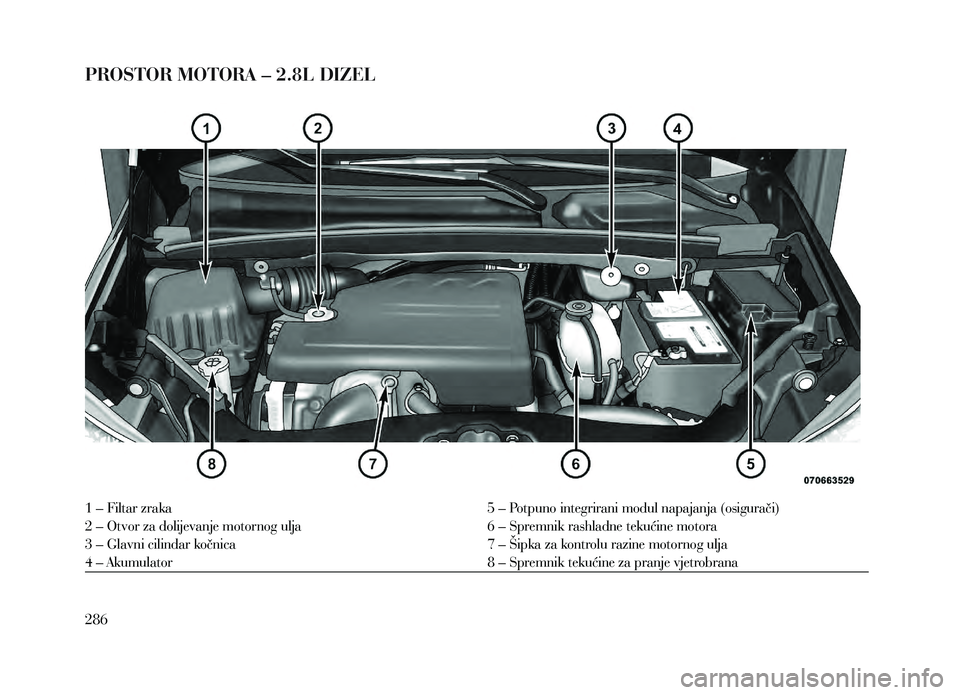

PROSTOR MOTORA – 2.8L DIZEL
1 – Filtar zraka
2 – Otvor za dolijevanje motornog ulja
3 – Glavni cilindar kočnica
4 – Akumulator 5 – Potpuno integrirani modul napajanja (osigurači)
6 – Spremnik rashladne tekućine motora
7 – Šipka za kontrolu razine motornog ulja
8 – Spremnik tekućine za pranje vjetrobrana
286

INTEGRIRANI
DIJAGNOSTIČKI SUSTAV –
OBD II
Vaše vozilo je opremljeno sa sofisticiranim
dijagnostičkim sustavom koji se naziva
OBD II. Ovaj sustav nadzire značajke emi-
sija, motora i kontrolnih sustava automat-
skog mjenjača. K ada ovi sustavi pravilno
rade, vaše vozilo će pružiti izvrsne perfor-
manse i ekonomičnost, te će emisije motora
biti unutar zakonskih propisa.
Ako bilo koji od ovih sustava zahtijevaju
servis, OBD II sustav će upaliti indikator
općeg kvara (MIL). Također će spremiti di-
jagnostičke kodove i druge informacije kako
bi vašem serviseru olakšao popravak. Iako
će se vaše vozilo moći nastaviti voziti i neće
trebati vuču, što je prije moguće posjetite
ovlašteni servis.
OPREZ!
• Nastavak vožnje s upaljenim MIL in-
dikatorom može uzrokovati dodatna
oštećenja sustava za kontrolu emisija.
Također može utjecati na potrošnju
goriva i vozne karakteristike. Prije
provođenja bilo kakvih testova emisija,
vozilo treba servisirati.
• Ako MIL indikator trepće dok je mo-
tor upaljen, uskoro će doći do teških
oštećenja katalizatora i gubitka snage.
Odmah je potreban servis.
ZAMJENSKI DIJELOVI
Preporuča se uporaba originalnih dijelova
za normalno/planirano održavanje i po-
pravke, jer će to osigurati specificirane per-
formanse.
Oštećenja ili kvarovi zbog uporabe dijelova
koji nemaju jednaku kvalitetu originalnih
dijelova za održavanje i popravke nisu po-
kriveni jamstvom proizvođača.POSTUPCI ODRŽAVANJA
Slijedeće Stranice sadrže potrebne postup-
ke održavanja koje su odredili inženjeri koji
su konstruirali vaše vozilo.
Osim onih stavki održavanja koje su speci-
ficirane u fiksnom rasporedu održavanja,
postoje druge komponente koje bi u buduć-
nosti zahtijevale servisiranje ili zamjenu.
OPREZ!
• Neprovođenje pravilnog održavanja
vašeg vozila ili neprovođenje poprava-
ka i servisa kada je to potrebno, može
rezultirati u skupljim popravcima,
oštećenjima
drugih komponenata ili
negativno utjecati na performanse vo-
zila. Neka odmah potencijalne kvarove
provjeri ovlašteni zastupnik ili kvalifi-
cirani serviser.
(nastavlja se)
287

OPREZ! (nastavak)
• Održavanje vozila treba provoditi u
LANCIA servisu. Za rutinsko i manje
održavanje koje želite sami provesti,
preporučamo vam pravilnu opremu,
originalne LANCIA rezervne dijelove i
potrebne tekućine: međutim nemojte
provoditi ove operacije ako nemate
iskustva.
• Vaše vozilo je izrađeno s poboljšanim
tekućinama koje čuvaju performanse
i izdržljivost vašeg vozila, te također
omogućuju duže intervale održava-
nja. U ovim komponentama nemojte
koristiti kemijska sredstva za ispiranje,
jer kemikalije mogu oštetiti vaš motor,
mjenjač, servo sustav upravljanja ili
klima uređaj. Takva oštećenja nisu po-
krivena jamstvom na nova vozila. Ako
je potrebno ispiranje zbog kvara kom-
ponente, za postupak ispiranja koristi-
te samo specificirane tekućine.MOTORNO ULJE
Provjera razine motornog ulja
K ako bi se osiguralo pravilno podmazivanje
motora, motorno ulje mora biti održavano
na pravilnoj razini. Redovito provjeravajte
razinu ulja, na primjer pri svakoj posjeti
benzinskoj stanici.
Najbolji trenutak za provjeru razine motor-
nog ulja je oko pet minuta nakon gašenja
zagrijanog motora. Nemojte provjeravati
razinu motornog ulja prije paljenja motora,
nakon što je mirovao cijele noći. Provjera
razine motornog ulja dok je motor hladan
će vam dati pogrešno očitanje.
Provjera razine ulja dok je vozilo na ravnoj
podlozi, te ako je motor zagrijan će poboljšati
točnost očitavanja. Održavajte razinu ulja u
rasponu koji je označen na šipki za provjeru
razine. Oznake se sastoje od zone koja je ozna-
čena s riječima SAFE (sigurno) ili oznakama
MIN i MAX. Dodavanje oko 1 L ulja kada je
razina na dnu sigurne razine će rezultirati po -
većanjem razine do vrha sigurne razine.
OPREZ!
Previsoka ili preniska razina ulja u karte-
ru će uzrokovati ulazak zraka ili gubitak
tlaka ulja. To može oštetiti vaš motor.
OPREZ!
Održavanje vozila treba provoditi u
LANCIA servisu. Za rutinsko i manje
održavanje koje želite sami provesti, pre-
poručamo vam pravilnu opremu, origi-
nalne LANCIA rezervne dijelove i potreb-
ne tekućine: međutim nemojte provoditi
ove operacije ako nemate iskustva.
Zamjena motornog ulja – svi motori
Indikator zamjene motornog ulja će vas
podsjetiti da je vrijeme za redovito održava-
nje. Pogledajte “Plan programiranog održa-
vanja” za pravilne intervale održavanja.
Viskoznost motornog ulja – 3.6L ben-
zinski motor
Za sve radne temperature preporuča se
SAE 5W-30 SELENIA K potpuno sinte-
tično koje zadovoljava FIAT klasifikaciju
9.55535, API SN, IL-SAC CF-5 ili ekviva-
lentno motorno ulje.
Viskoznost motornog ulja – 2.8L dize-
lski motor
Proizvođač preporuča potpuno sintetično
SAE 5W-30 SELENIA MULTIPOWER
C3 potpuno sintetično ulje koje zadovolja-
va Fiat klasifikaciju 9.55535 API SM/CF,
ACEA C3 ili ekvivalentno.
288

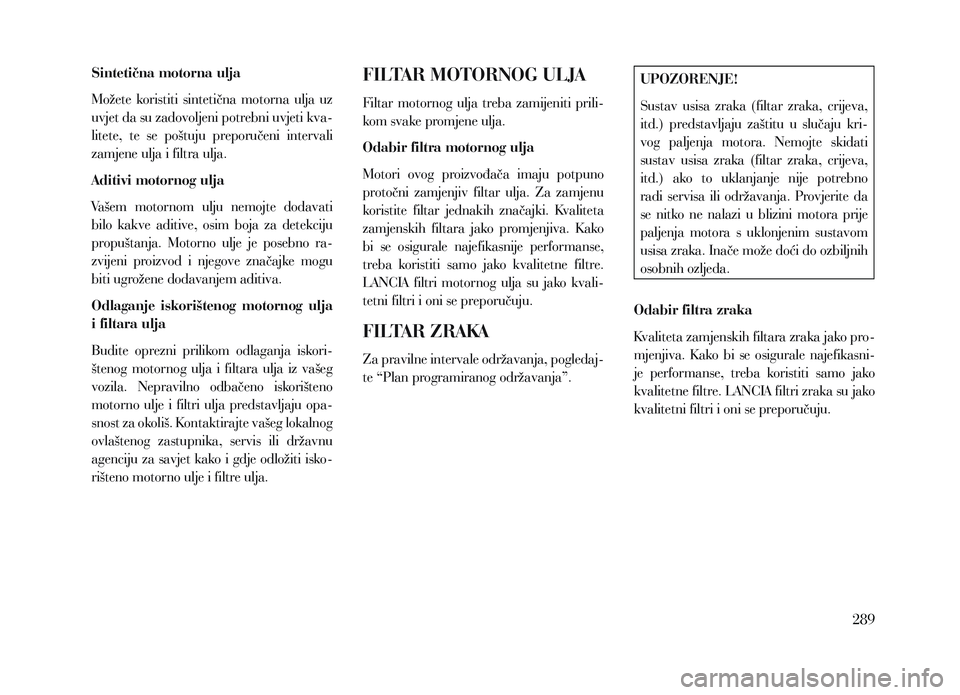

Sintetična motorna ulja
Možete koristiti sintetična motorna ulja uz
uvjet da su zadovoljeni potrebni uvjeti kva-
litete, te se poštuju preporučeni intervali
zamjene ulja i filtra ulja.
Aditivi motornog ulja
Vašem motornom ulju nemojte dodavati
bilo kakve aditive, osim boja za detekciju
propuštanja. Motorno ulje je posebno ra-
zvijeni proizvod i njegove značajke mogu
biti ugrožene dodavanjem aditiva.
Odlaganje iskorištenog motornog ulja
i filtara ulja
Budite oprezni prilikom odlaganja iskori-
štenog motornog ulja i filtara ulja iz vašeg
vozila. Nepravilno odbačeno iskorišteno
motorno ulje i filtri ulja predstavljaju opa-
snost za okoliš. Kontaktirajte vašeg lokalnog
ovlaštenog zastupnika, servis ili državnu
agenciju za savjet kako i gdje odložiti isko-
rišteno motorno ulje i filtre ulja.FILTAR MOTORNOG ULJA
Filtar motornog ulja treba zamijeniti prili-
kom svake promjene ulja.
Odabir filtra motornog ulja
Motori ovog proizvođača imaju potpuno
protočni zamjenjiv filtar ulja. Za zamjenu
koristite filtar jednakih značajki. Kvaliteta
zamjenskih filtara jako promjenjiva. K ako
bi se osigurale najefikasnije performanse,
treba koristiti samo jako kvalitetne filtre.
LANCIA filtri motornog ulja su jako kvali-
tetni filtri i oni se preporučuju.
FILTAR ZRAKA
Za pravilne intervale održavanja, pogledaj-
te “Plan programiranog održavanja”.
UPOZORENJE!
Sustav usisa zraka (filtar zraka, crijeva,
itd.) predstavljaju zaštitu u slučaju kri-
vog paljenja motora. Nemojte skidati
sustav usisa zraka (filtar zraka, crijeva,
itd.) ako to uklanjanje nije potrebno
radi servisa ili održavanja. Provjerite da
se nitko ne nalazi u blizini motora prije
paljenja motora s uklonjenim sustavom
usisa zraka. Inače može doći do ozbiljnih
osobnih ozljeda.
Odabir filtra zraka
Kvaliteta zamjenskih filtara zraka jako pro-
mjenjiva. K ako bi se osigurale najefikasni-
je performanse, treba koristiti samo jako
kvalitetne filtre. LANCIA filtri zraka su jako
kvalitetni filtri i oni se preporučuju.
289
