Onderhoud
64
7
4. Verwijder het luchtkanaal.
5. Trek het voorbumperpaneel naar
buiten. (1)
6. Trek de koplampunit naar buiten, richting de voorzijde van de auto. (2)
7. Neem de voedingsstekker(s) aan de achterzijde van de koplampunit los.Koplamp
(Vervolg)
Behandel halogeenlampen altijdvoorzichtig om krassen te
voorkomen. Voorkom contact met
vloeistoffen wanneer de lampen
branden. Raak het glas nooit met
de vingers aan. Door
achtergebleven vet kan de lamp
te heet worden en knappen
wanneer deze brandt. De lamp
mag alleen in gemonteerde
toestand worden ingeschakeld.
Vervang een beschadigde of gebarsten lamp direct en gooi
deze niet zomaar weg.
Draag bij het vervangen van een lamp een veiligheidsbril. Laat de
lamp alvorens hem te vervangen
afkoelen.
WAARSCHUWING -
Halogeenlampen
Halogeenlampen bevatten gas
onder druk, zodat de
halogeenlamp bij het vallen kan
ontploffen waardoor kleine
glasdeeltjes vrijkomen.
(Vervolg)
OHD076046OBK072055

765
Onderhoud

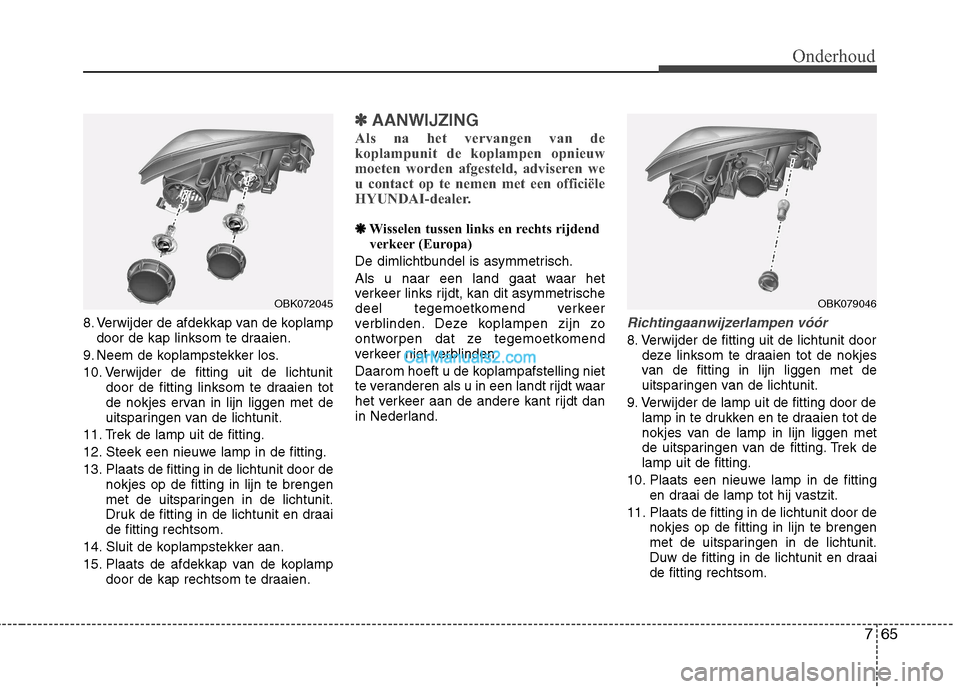

8. Verwijder de afdekkap van de koplampdoor de kap linksom te draaien.
9. Neem de koplampstekker los.
10. Verwijder de fitting uit de lichtunit door de fitting linksom te draaien tot
de nokjes ervan in lijn liggen met de
uitsparingen van de lichtunit.
11. Trek de lamp uit de fitting.
12. Steek een nieuwe lamp in de fitting.
13. Plaats de fitting in de lichtunit door de nokjes op de fitting in lijn te brengen
met de uitsparingen in de lichtunit.
Druk de fitting in de lichtunit en draaide fitting rechtsom.
14. Sluit de koplampstekker aan.
15. Plaats de afdekkap van de koplamp door de kap rechtsom te draaien.
✽✽AANWIJZING
Als na het vervangen van de
koplampunit de koplampen opnieuw
moeten worden afgesteld, adviseren we
u contact op te nemen met een officiële
HYUNDAI-dealer.
❋❋ Wisselen tussen links en rechts rijdend
verkeer (Europa)
De dimlichtbundel is asymmetrisch.
Als u naar een land gaat waar het
verkeer links rijdt, kan dit asymmetrische
deel tegemoetkomend verkeer
verblinden. Deze koplampen zijn zo
ontworpen dat ze tegemoetkomend
verkeer niet verblinden.
Daarom hoeft u de koplampafstelling niet
te veranderen als u in een landt rijdt waar
het verkeer aan de andere kant rijdt dan
in Nederland.
Richtingaanwijzerlampen vóór
8. Verwijder de fitting uit de lichtunit door deze linksom te draaien tot de nokjes
van de fitting in lijn liggen met de
uitsparingen van de lichtunit.
9. Verwijder de lamp uit de fitting door de lamp in te drukken en te draaien tot de
nokjes van de lamp in lijn liggen met
de uitsparingen van de fitting. Trek delamp uit de fitting.
10. Plaats een nieuwe lamp in de fitting en draai de lamp tot hij vastzit.
11. Plaats de fitting in de lichtunit door de nokjes op de fitting in lijn te brengen
met de uitsparingen in de lichtunit.
Duw de fitting in de lichtunit en draaide fitting rechtsom.
OBK072045OBK079046

Onderhoud
66
7
Vervangen van gloeilamp mistlamp
vóór
1. Draai het stuurwiel tot aan de aanslag. (Draai het stuurwiel naar de
voorpassagierszijde als u degloeilamp aan bestuurderszijde wilt
vervangen.)
2. Open de motorkap.
3. Neem de minkabel los van de accu.
4. Draai de bevestigingsbout van de afdekkap los. Trek vervolgens de afdekkap naar beneden.
5. Verwijder de afdekkap van de gloeilamp van de mistlamp door de
kap linksom te draaien. 6. Verwijder de fitting uit de lichtunit door
deze linksom te draaien tot de nokjes
van de fitting in lijn liggen met de
uitsparingen van de lichtunit.
7. Trek de lamp uit de fitting.
8. Steek een nieuwe lamp in de fitting.
9. Plaats de fitting in de lichtunit door de nokjes op de fitting in lijn te brengen
met de uitsparingen in de lichtunit.
Duw de fitting in de lichtunit en draaide fitting rechtsom.
10. Plaats de afdekkap van de koplamp door de kap rechtsom te draaien.
Plaats vervolgens de afdekkap.
Vervangen van
gasontladingskoplamp, LED parkeerverlichting (ofdagrijverlichting)
Als de lamp niet brandt, adviseren we u contact op te nemen met een officiële
HYUNDAI-dealer.
OBK072056OBK072057
WAARSCHUWING -
Gasontladingslamp dimlicht
(indien van toepassing)
Probeer wegens elektrocutiegevaar de XENON gasontladingslamp niet
zelf te controleren of vervangen.
Als het dimlicht (XENON-lamp) niet
brandt, adviseren we u contact opte nemen met een officiële
HYUNDAI-dealer.

767
Onderhoud
✽✽AANWIJZING
Gasontladingslampen hebben een
langere levensduur dan
halogeenlampen. Gasontladingslampen
gaan volgens schatting van de fabrikant
twee keer zo lang of langer mee dan
halogeenlampen, afhankelijk van de
gebruiksfrequentie. Ze zullen
waarschijnlijk wel op enig moment in
het leven van de auto moeten worden
vervangen. Vaker in- en uitschakelen
van de koplampen dan gebruikelijk
verkort de levensduur van de
gasontladingslampen.
Gasontladingslampen raken niet op
dezelfde manier defect als
halogeenlampen. Als de koplamp
uitgaat na een werkingsperiode, maar
direct weer gaat branden als de
koplampschakelaar wordt bediend,
moet de gasontladingslamp
waarschijnlijk worden vervangen.
Gasontladingslampen zijn complexer
dan de conventionele halogeenlampen
en hebben dus hogere
vervangingskosten.
Afstellen van koplampen en
mistlampen voor
Afstellen koplampen
1. Breng de banden op de voorgeschreven spanning en verwijder
alle lading uit de auto behalve het
reservewiel en het gereedschap. Laatiemand in de auto plaatsnemen op debestuurdersstoel.
2. De auto moet op een vlakke ondergrond staan.
3. Trek verticale lijnen (lijnen die door het hart gaan van de respectievelijke
koplamp) en een horizontale lijn (die
door het hart gaat van de koplamp) op
het scherm. 4. Controleer of de accu voldoende
geladen is, schakel de koplampen in
en stel de koplampen zo af dat het
helderste gedeelte van de lichtbundel
op de horizontale en verticale lijnen
valt.
5. Verdraai de schroevendraaier (1) rechtsom of linksom om de
dimlichtbundel naar links of rechts te
verstellen.
Verdraai de schroevendraaier (2) rechtsom of linksom om de
dimlichtbundel omhoog of omlaag te
verstellen.
OBK072058

Onderhoud
68
7
Afstellen mistlampen vóór
Het afstellen van de mistlampen vóór
gaat op dezelfde wijze als bij de
koplampen.
Controleer of de accu voldoende geladen
is, schakel de mistlampen vóór in en stel
de mistlampen af. Verdraai de
schroevendraaier rechtsom of linksom
om de lichtbundel omhoog of omlaag te
verstellen.
OBK072059

769
Onderhoud
Conditie auto H1 H2 H3 W1 W2 W3
Zonder bestuurder 704 (27,7) 701 (27,6) 394 (15,5)
1.519 (59,8) 1.238 (48,7) 1.519 (59,8)
Met bestuurder 696 (27,4) 603 (23,7) 386 (15,2)
Eenheid : mm (in)
< Hoogte vanaf de grond >
< Afstand tussen lampen >
H1: Hoogte tussen hart gloeilamp en grond (dimlicht) H2: Hoogte tussen hart gloeilamp en grond (grootlicht)H3: Hoogte tussen hart gloeilamp en grond (mistlamp)W1: Afstand tussen het hart van beide gloeilampen (dimlicht)W2: Afstand tussen het hart van beide gloeilampen (grootlicht)
Richtpunt
OBK072060

Onderhoud
70
7
Dimlicht (bestuurderszijde)
1. Stel het dimlicht af zonder dat er iemand in de auto zit.
2. De begrenzingslijn moet samenvallen met de begrenzingslijn in de afbeelding.
3. Bij het afstellen van het dimlicht moet de afstelling in verticale richting worden gedaan na het afstellen in horizontale ric hting.
4. Als de auto is uitgerust met een koplampverstelsysteem, moeten de koplampen worden afgesteld met de schakelaar voor de koplampverstelling in stand 0.
OMD051054L
Verticale lijn door hart gloeilamp linker koplamp
Hartlijn auto
W1 (dimlicht)
H1 (dimlicht)
Begrenzingslijn
Grond
Verticale lijn door hart gloeilamp rechter koplamp
Horizontale lijn door hart gloeilamp koplamp

771
Onderhoud
Dimlicht (voorpassagierszijde)
1. Stel het dimlicht af zonder dat er iemand in de auto zit.
2. De begrenzingslijn moet samenvallen met de begrenzingslijn in de afbeelding.
3. Bij het afstellen van het dimlicht moet de afstelling in verticale richting worden gedaan na het afstellen in horizontale richting.
4. Als de auto is uitgerust met een koplampverstelsysteem, moeten de koplampen worden afgesteld met de schakelaar voor de koplampverstelling in stand 0.
OMD051055L
Verticale lijn door hart gloeilamp linker koplamp
Hartlijn auto
Begrenzingslijn
Grond
Verticale lijn door hart gloeilamp rechter koplamp
Horizontale lijn door hart gloeilamp koplamp
W1 (dimlicht)
H1 (dimlicht)
