2011 TOYOTA HILUX Betriebsanleitungen (in German)

409
3-5. Weitere Innenraumausstattung
3
Innenraumausstattung
HILUX_EM (OM71170M)
■
Abweichungskalibrierung
Halten Sie das Fahrzeug an.
Halten Sie die Taste “INFO.”
oder “DISP” gedrückt, bis eine
Zahl (1 bis 15) auf der Uhr ange-
zeigt wird. Drücken Sie dann die
Taste “H” oder “M” und richten
Sie sich nach der oben abgebil-
deten Karte, um die Zahl der
Zone auszuwählen, in der Sie
sich befinden.
Drücken Sie die Taste “INFO.” oder “DISP”.
Wenn einige Sekunden nach der Ei nstellung die Himmelsrichtung
angezeigt wird, ist die Kalibrierung abgeschlossen.
1 SCHRITT
2 SCHRITT
3 SCHRITT
HILUX_EM.book Page 409 Wednesday, March 23, 2011 2:48 PM

410
3-5. Weitere Innenraumausstattung
HILUX_EM (OM71170M)
■

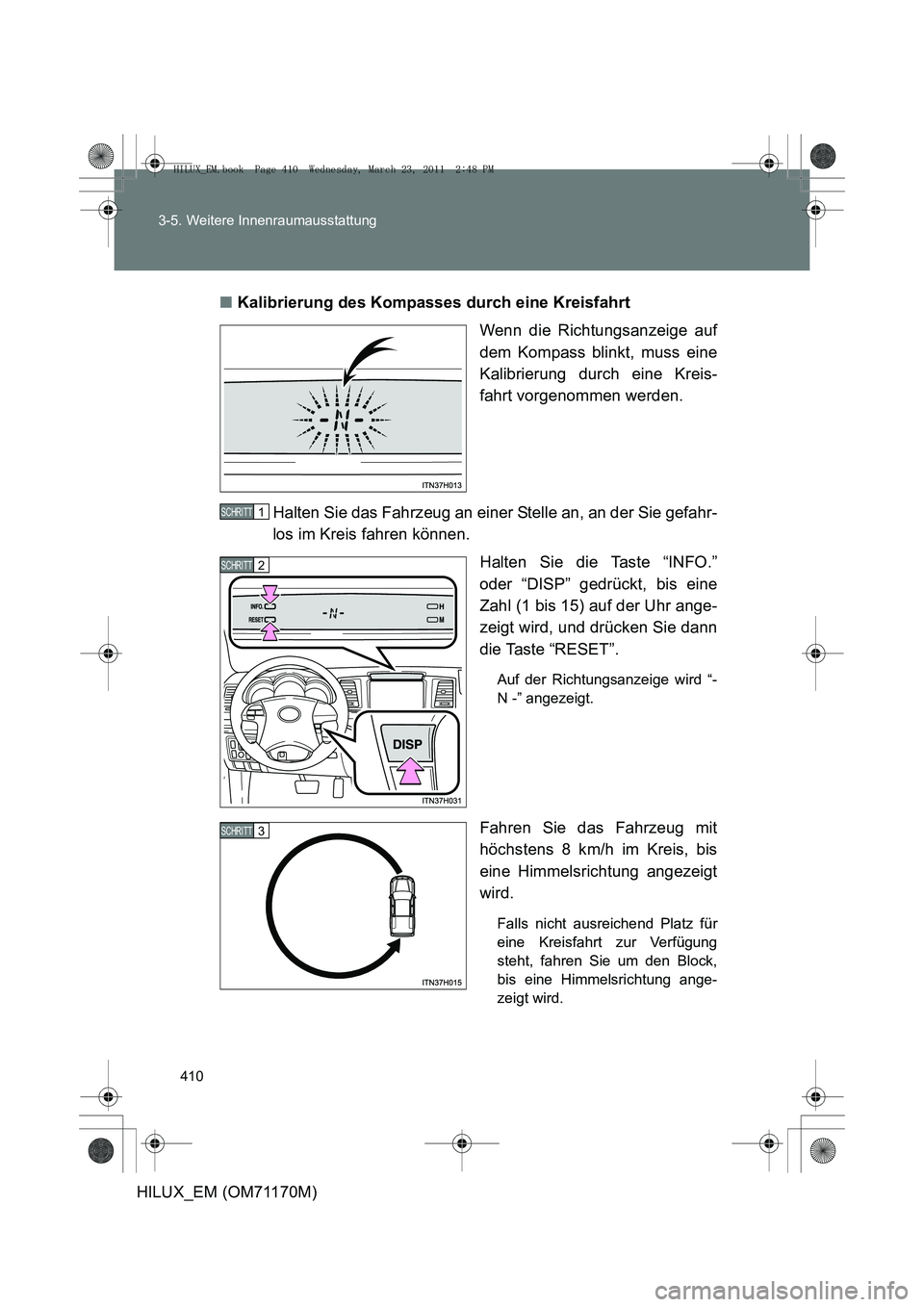

Kalibrierung des Kompasses durch eine Kreisfahrt
Wenn die Richtungsanzeige auf
dem Kompass blinkt, muss eine
Kalibrierung durch eine Kreis-
fahrt vorgenommen werden.
Halten Sie das Fahrzeug an einer Stelle an, an der Sie gefahr-
los im Kreis fahren können. Halten Sie die Taste “INFO.”
oder “DISP” gedrückt, bis eine
Zahl (1 bis 15) auf der Uhr ange-
zeigt wird, und drücken Sie dann
die Taste “RESET”.
Auf der Richtungsanzeige wird “-
N -” angezeigt.
Fahren Sie das Fahrzeug mit
höchstens 8 km/h im Kreis, bis
eine Himmelsrichtung angezeigt
wird.
Falls nicht ausreichend Platz für
eine Kreisfahrt zur Verfügung
steht, fahren Sie um den Block,
bis eine Himmelsrichtung ange-
zeigt wird.
1 SCHRITT
2 SCHRITT
3 SCHRITT
HILUX_EM.book Page 410 Wednesday, March 23, 2011 2:48 PM

411
3-5. Weitere Innenraumausstattung
3
Innenraumausstattung
HILUX_EM (OM71170M)
■

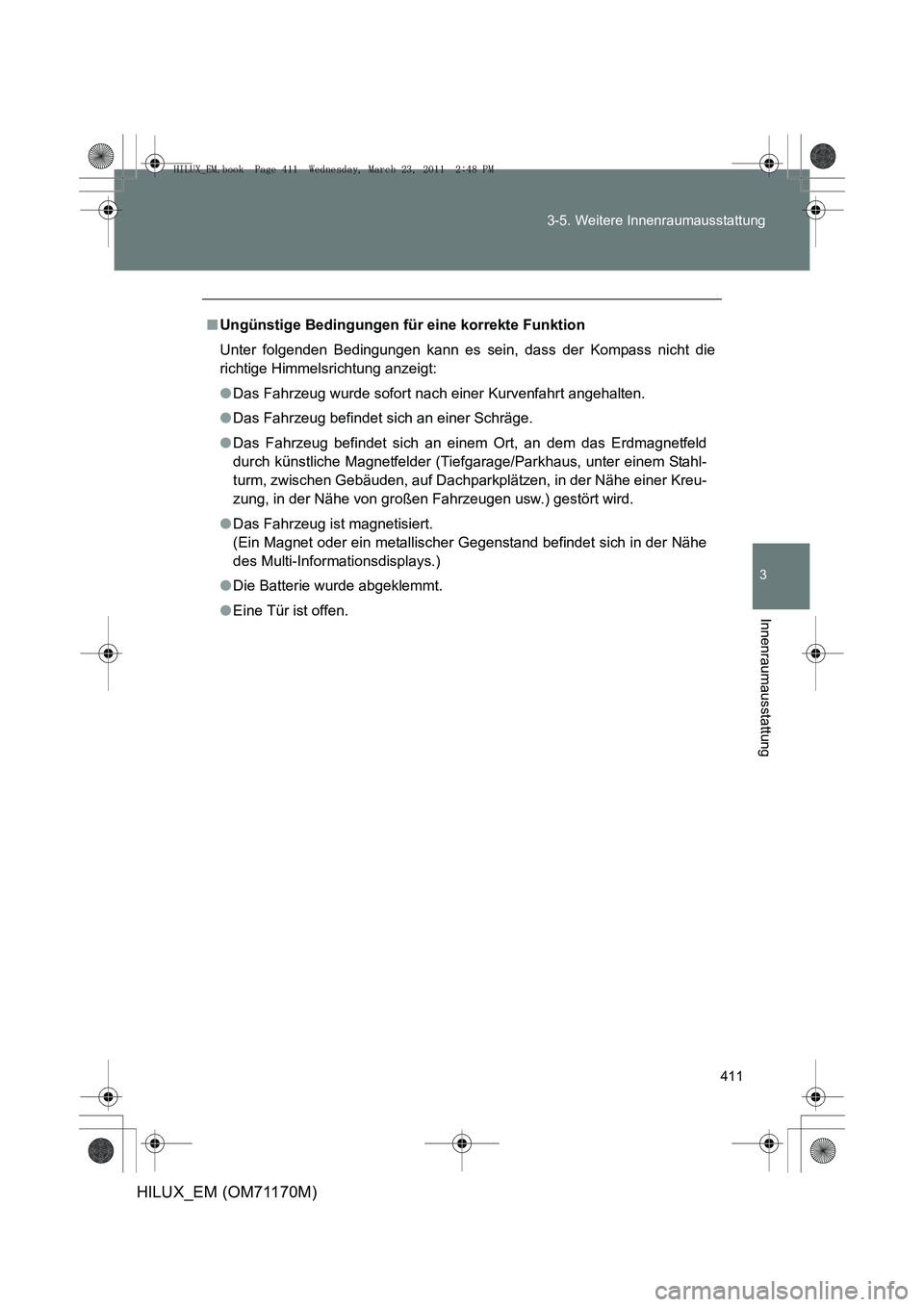

Ungünstige Bedingungen für eine korrekte Funktion
Unter folgenden Bedingungen kann es sein, dass der Kompass nicht die
richtige Himmelsrichtung anzeigt:
●Das Fahrzeug wurde sofort nach einer Kurvenfahrt angehalten.
● Das Fahrzeug befindet sich an einer Schräge.
● Das Fahrzeug befindet sich an einem Ort, an dem das Erdmagnetfeld
durch künstliche Magnetfelder (Tie fgarage/Parkhaus, unter einem Stahl-
turm, zwischen Gebäuden, auf Dachparkplätzen, in der Nähe einer Kreu-
zung, in der Nähe von großen Fahrzeugen usw.) gestört wird.
● Das Fahrzeug ist magnetisiert.
(Ein Magnet oder ein metallischer Gegenstand befindet sich in der Nähe
des Multi-Informationsdisplays.)
● Die Batterie wurde abgeklemmt.
● Eine Tür ist offen.
HILUX_EM.book Page 411 Wednesday, March 23, 2011 2:48 PM

412
3-5. Weitere Innenraumausstattung
HILUX_EM (OM71170M)

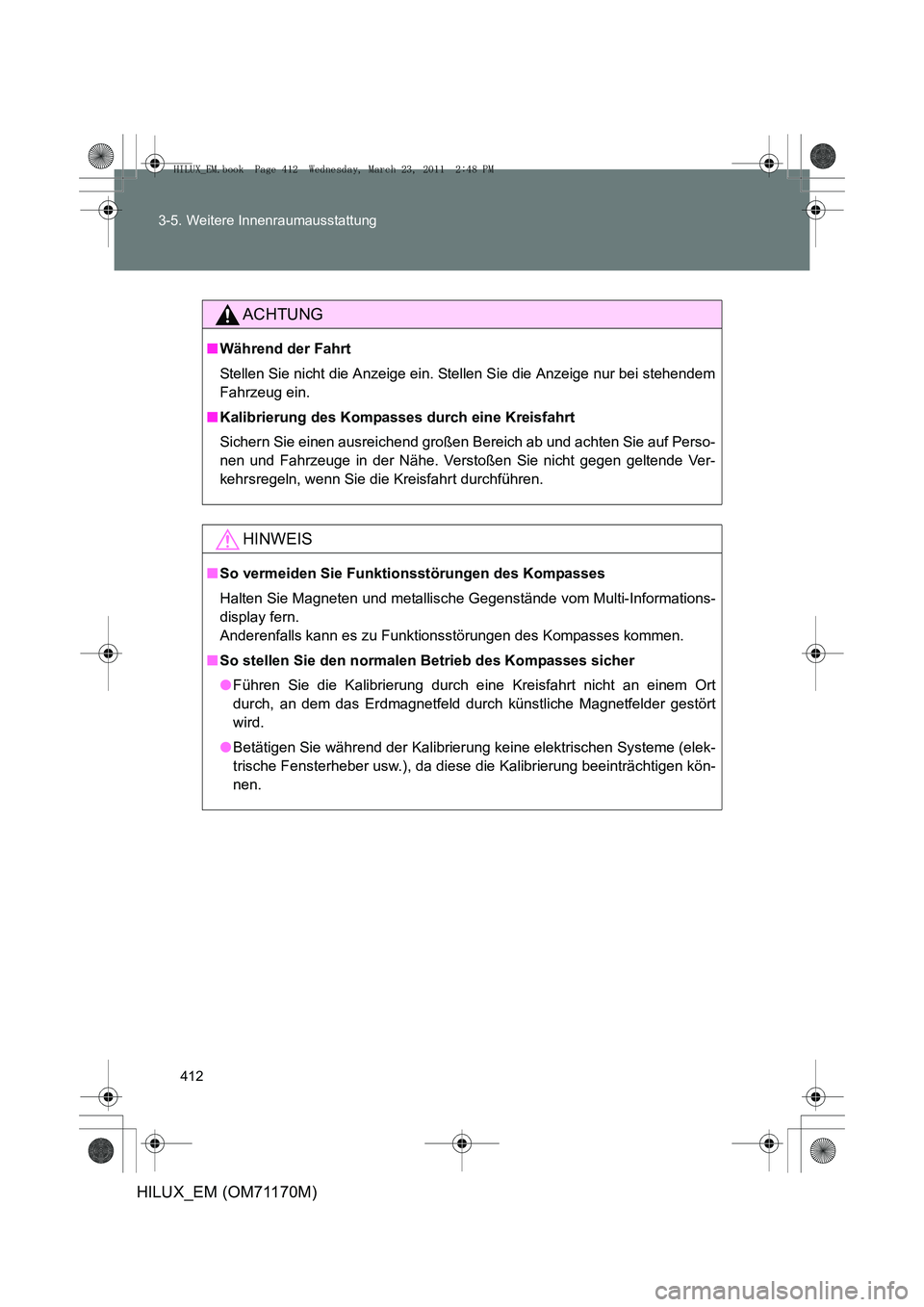

ACHTUNG
■
Während der Fahrt
Stellen Sie nicht die Anzeige ein. St ellen Sie die Anzeige nur bei stehendem
Fahrzeug ein.
■ Kalibrierung des Kompasses durch eine Kreisfahrt
Sichern Sie einen ausreichend großen Bereich ab und achten Sie auf Perso-
nen und Fahrzeuge in der Nähe. Verstoßen Sie nicht gegen geltende Ver-
kehrsregeln, wenn Sie die Kreisfahrt durchführen.
HINWEIS
■So vermeiden Sie Funktionsstörungen des Kompasses
Halten Sie Magneten und metallische Gegenstände vom Multi-Informations-
display fern.
Anderenfalls kann es zu Funktionsstörungen des Kompasses kommen.
■ So stellen Sie den normalen Betrieb des Kompasses sicher
●Führen Sie die Kalibrierung durch eine Kreisfahrt nicht an einem Ort
durch, an dem das Erdmagnetfeld durch künstliche Magnetfelder gestört
wird.
● Betätigen Sie während der Kalibrierung keine elektrischen Systeme (elek-
trische Fensterheber usw.), da diese die Kalibrierung beeinträchtigen kön-
nen.
HILUX_EM.book Page 412 Wednesday, March 23, 2011 2:48 PM

413
3-5. Weitere Innenraumausstattung
3
Innenraumausstattung
HILUX_EM (OM71170M)

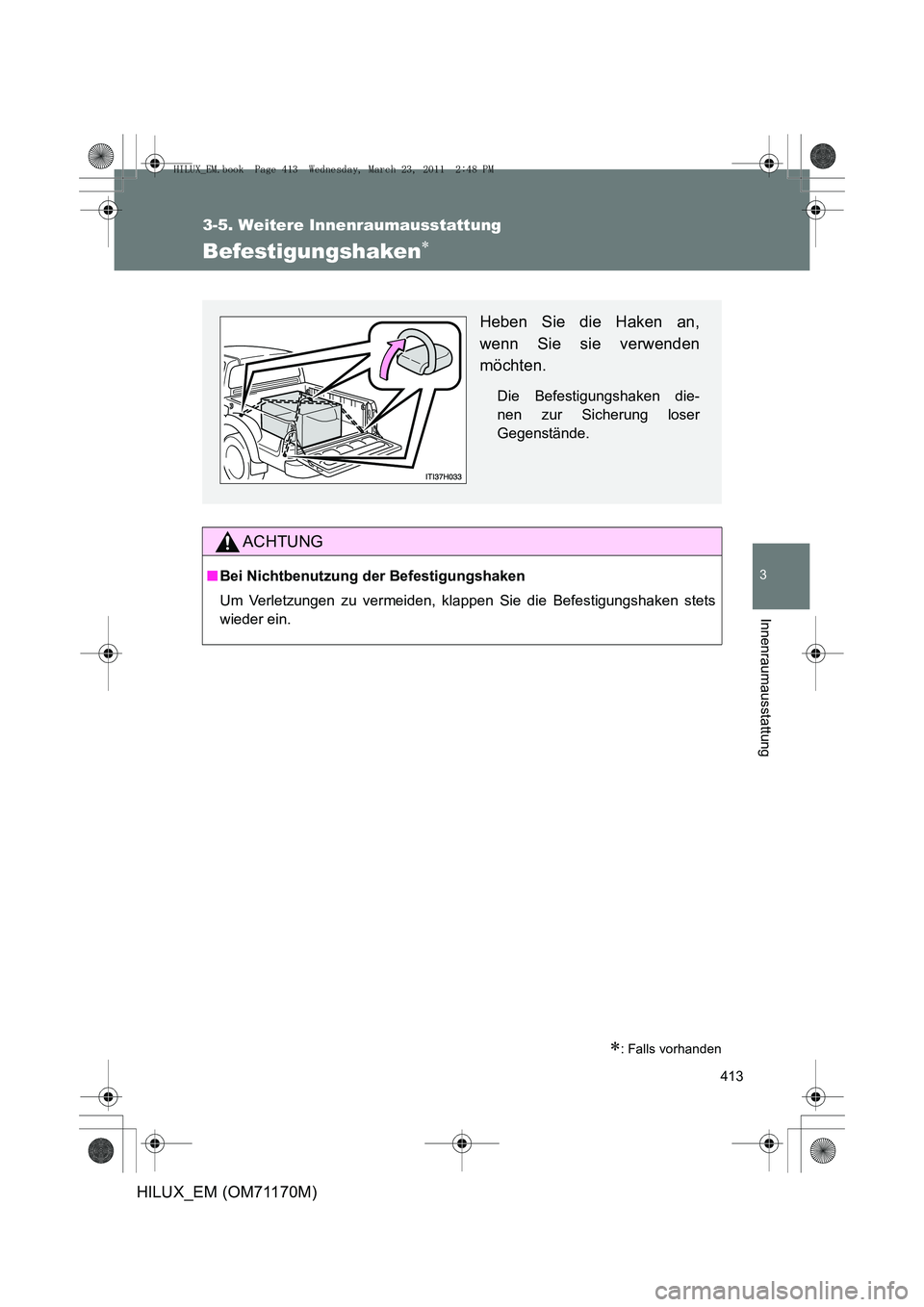

Befestigungshaken∗
∗: Falls vorhanden
ACHTUNG
■Bei Nichtbenutzung der Befestigungshaken
Um Verletzungen zu vermeiden, klappen Sie die Befestigungshaken stets
wieder ein.
Heben Sie die Haken an,
wenn Sie sie verwenden
möchten.
Die Befestigungshaken die-
nen zur Sicherung loser
Gegenstände.
HILUX_EM.book Page 413 Wednesday, March 23, 2011 2:48 PM

414
3-5. Weitere Innenraumausstattung
HILUX_EM (OM71170M)
HILUX_EM.book Page 414 Wednesday, March 23, 2011 2:48 PM

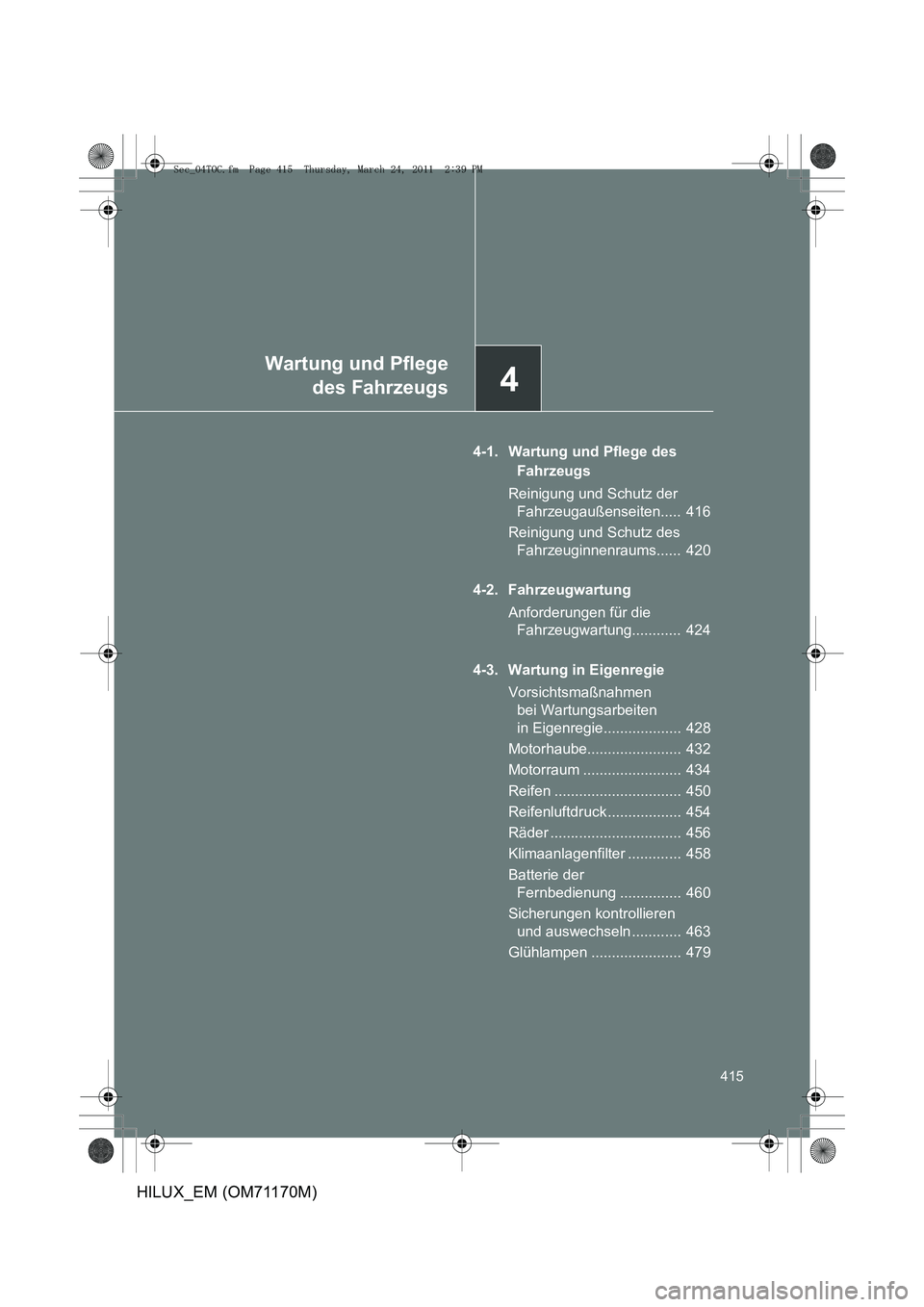

4
Wartung und Pflegedes Fahrzeugs
415
HILUX_EM (OM71170M)
4-1. Wartung und Pflege des
Fahrzeugs
Reinigung und Schutz der Fahrzeugaußenseiten..... 416
Reinigung und Schutz des Fahrzeuginnenraums...... 420
4-2. Fahrzeugwartung Anforderungen für die Fahrzeugwartung............ 424
4-3. Wartung in Eigenregie Vorsichtsmaßnahmen bei Wartungsarbeiten
in Eigenregie................... 428
Motorhaube....................... 432
Motorraum ........................ 434
Reifen ............................... 450
Reifenluftdruck .................. 454
Räder ................................ 456
Klimaanlagenfilter ............. 458
Batterie der Fernbedienung ............... 460
Sicherungen kontrollieren und auswechseln ............ 463
Glühlampen ...................... 479
Sec_04TOC.fm Page 415 Thursday, March 24, 2011 2:39 PM

416
HILUX_EM (OM71170M)
4-1. Wartung und Pflege des Fahrzeugs
Reinigung und Schutz der Fahrzeugaußenseiten
■Automatische Waschanlagen
●Klappen Sie vor dem Waschen des Fahrzeugs die Spiegel ein und neh-
men Sie die Antenne ab (Fahrzeuge mit Kurzstab-Antenne) bzw. schie-
ben Sie die Antenne ein (Fahrzeuge mit Holmantenne). Beginnen Sie
beim Waschen des Fahrzeugs an der Vorderseite. Schrauben Sie vor
der Weiterfahrt die Antenne wieder an (Fahrzeuge mit Kurzstab-
Antenne) und klappen Sie die Spiegel aus.
● Die in automatischen Waschanlagen verwendeten Bürsten können die
Fahrzeugoberfläche zerkratzen und die Lackierung Ihres Fahrzeugs
angreifen.
Gehen Sie wie folgt vor, um das Fahrzeug zu schützen und in gutem
Zustand zu halten:
●
Spülen Sie Karosserie, Radkästen und Fahrzeugunterboden
mit reichlich Wasser ab, um jeglichen Schmutz und Staub zu
entfernen. Gehen Sie dabei von oben nach unten vor.
● Waschen Sie die Karosserie mit einem Schwamm oder einem
weichen Tuch wie z. B. einem Fensterleder.
● Verwenden Sie bei hartnäckigen Verschmutzungen Autoreini-
ger und spülen Sie mit reichlich Wasser nach.
● Wischen Sie das Wasser ab.
● Wachsen Sie das Fahrzeug, wenn die wasserfeste Beschich-
tung abnutzt.
Wenn das Wasser auf einer sauberen Oberfläche nicht abperlt, tra-
gen Sie bei kalter Karosserie Wachs auf.
HILUX_EM.book Page 416 Wednesday, March 23, 2011 2:48 PM
