1-3. Verstellbare Komponenten (Sitze, Spiegel, Lenkrad)
Vor der Fahrt
HILUX_EM (OM71170M)
Außenspiegel
Der Spiegelwinkel lässt sich einstellen.
Manuell verstellbare SpiegelStellen Sie den Spiegel ein.
Elektrisch verstellbare Spiegel Drücken Sie den entsprechen-
den Schalter, um einen Spie-
gel auszuwählen.
Links
Rechts
Drücken Sie zum Einstellen
des Spiegels den Schalter in
die entsprechende Richtung. Nach oben
Nach rechts
Nach unten
Nach links
1 SCHRITT
2 SCHRITT
HILUX_EM.book Page 89 Wednesday, March 23, 2011 2:48 PM

90
1-3. Verstellbare Komponenten (Sitze, Spiegel, Lenkrad)
HILUX_EM (OM71170M)

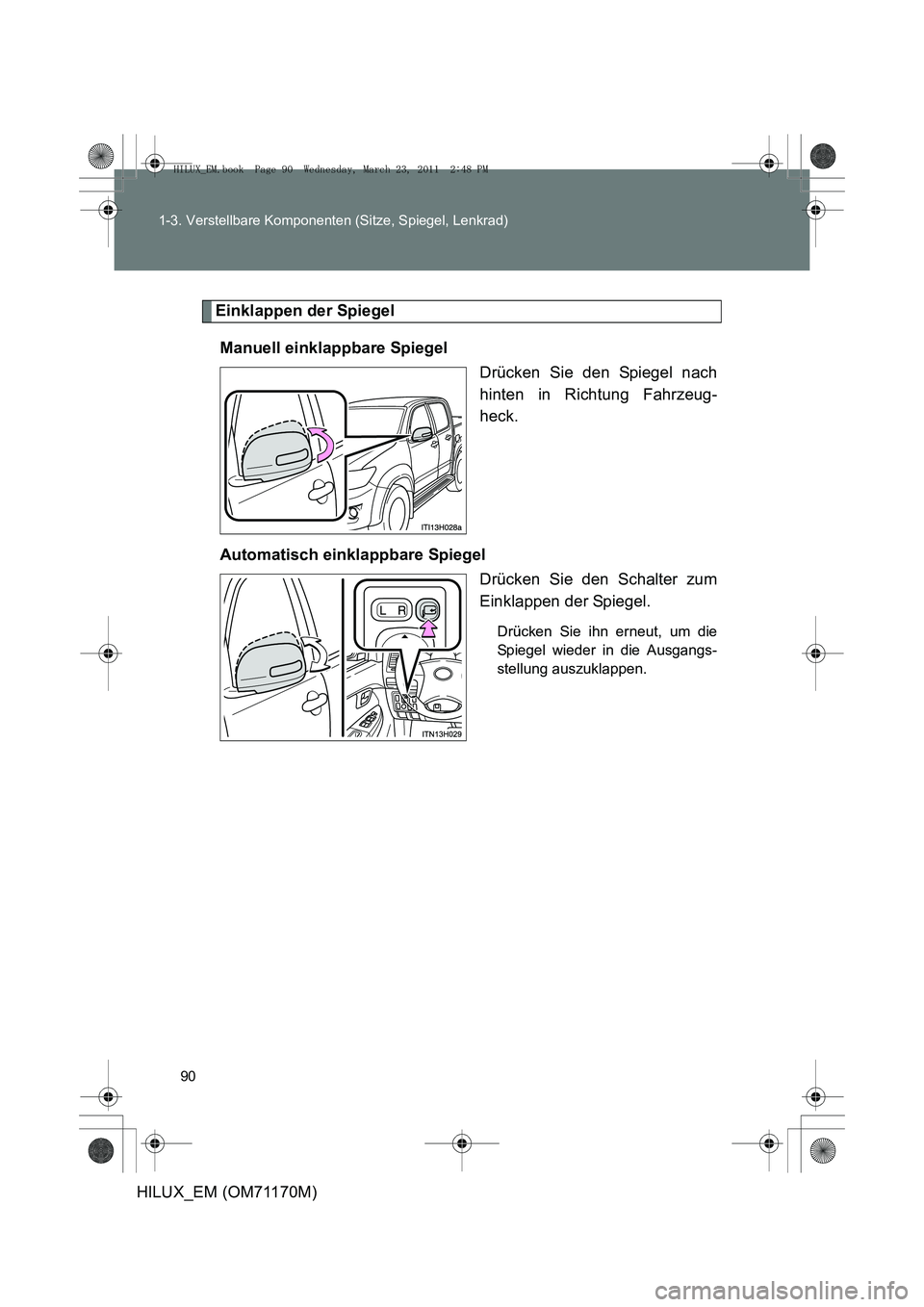

Einklappen der Spiegel
Manuell einklappbare Spiegel Drücken Sie den Spiegel nach
hinten in Richtung Fahrzeug-
heck.
Automatisch einklappbare Spiegel Drücken Sie den Schalter zum
Einklappen der Spiegel.
Drücken Sie ihn erneut, um die
Spiegel wieder in die Ausgangs-
stellung auszuklappen.
HILUX_EM.book Page 90 Wednesday, March 23, 2011 2:48 PM

91
1-3. Verstellbare Komponenten (Sitze, Spiegel, Lenkrad)
1
Vor der Fahrt
HILUX_EM (OM71170M)
■

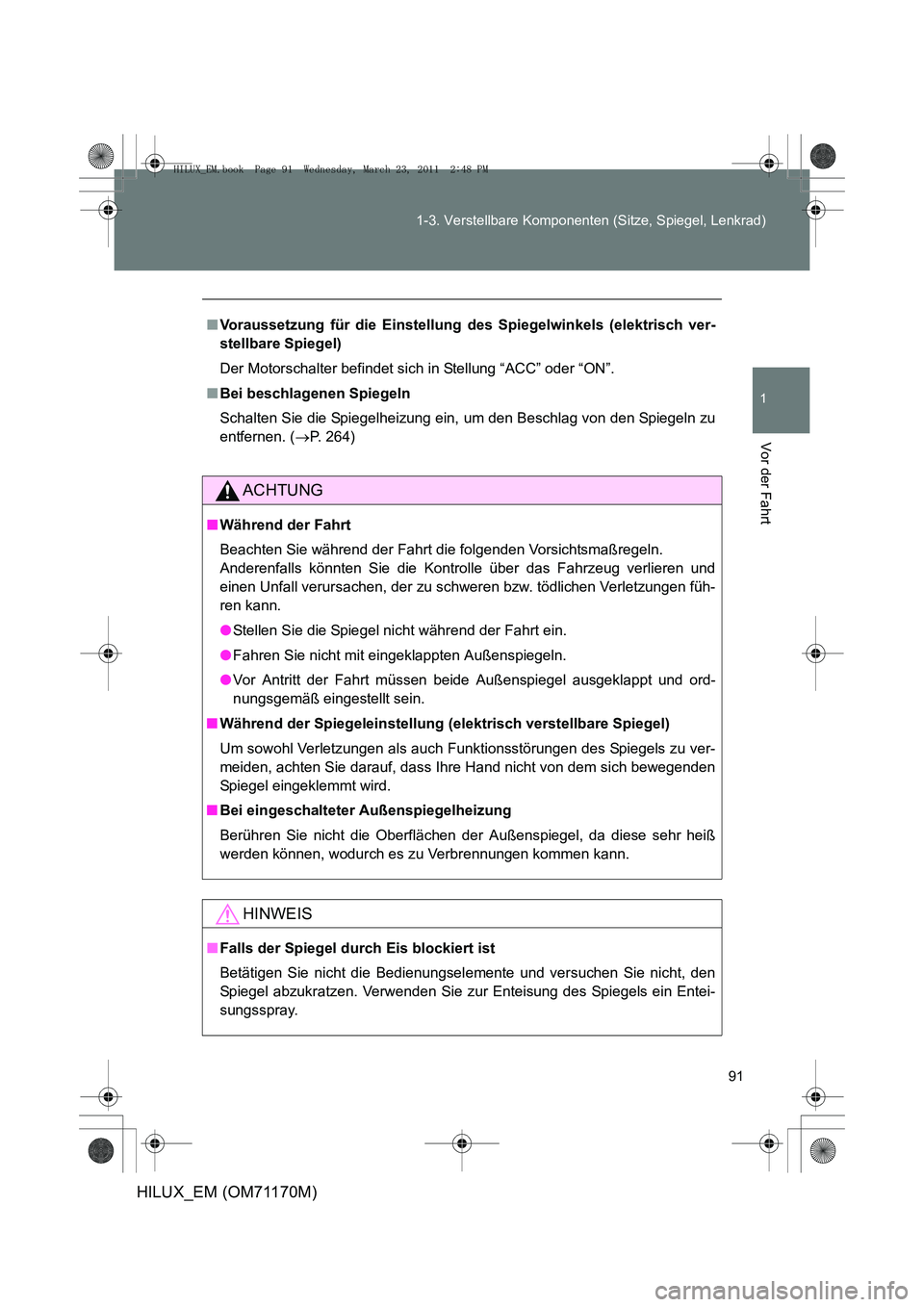

Voraussetzung für die Einstellung des Spiegelwinkels (elektrisch ver-
stellbare Spiegel)
Der Motorschalter befindet sich in Stellung “ACC” oder “ON”.
■ Bei beschlagenen Spiegeln
Schalten Sie die Spiegelheizung ein, um den Beschlag von den Spiegeln zu
entfernen. ( →P. 264)
ACHTUNG
■Während der Fahrt
Beachten Sie während der Fahrt di e folgenden Vorsichtsmaßregeln.
Anderenfalls könnten Sie die Kontrolle über das Fahrzeug verlieren und
einen Unfall verursachen, der zu schweren bzw. tödlichen Verletzungen füh-
ren kann.
● Stellen Sie die Spiegel ni cht während der Fahrt ein.
● Fahren Sie nicht mit eingeklappten Außenspiegeln.
● Vor Antritt der Fahrt müssen bei de Außenspiegel ausgeklappt und ord-
nungsgemäß eingestellt sein.
■ Während der Spiegeleinstellung (elektrisch verstellbare Spiegel)
Um sowohl Verletzungen als auch F unktionsstörungen des Spiegels zu ver-
meiden, achten Sie darauf, dass Ihre Hand nicht von dem sich bewegenden
Spiegel eingeklemmt wird.
■ Bei eingeschalteter Außenspiegelheizung
Berühren Sie nicht die Oberflächen der Außenspiegel, da diese sehr heiß
werden können, wodurch es zu Verbrennungen kommen kann.
HINWEIS
■ Falls der Spiegel durch Eis blockiert ist
Betätigen Sie nicht die Bedienungsel emente und versuchen Sie nicht, den
Spiegel abzukratzen. Verwenden Sie zur Enteisung des Spiegels ein Entei-
sungsspray.
HILUX_EM.book Page 91 Wednesday, March 23, 2011 2:48 PM

92
HILUX_EM (OM71170M)
1-4. Öffnen und Schließen der Fenster

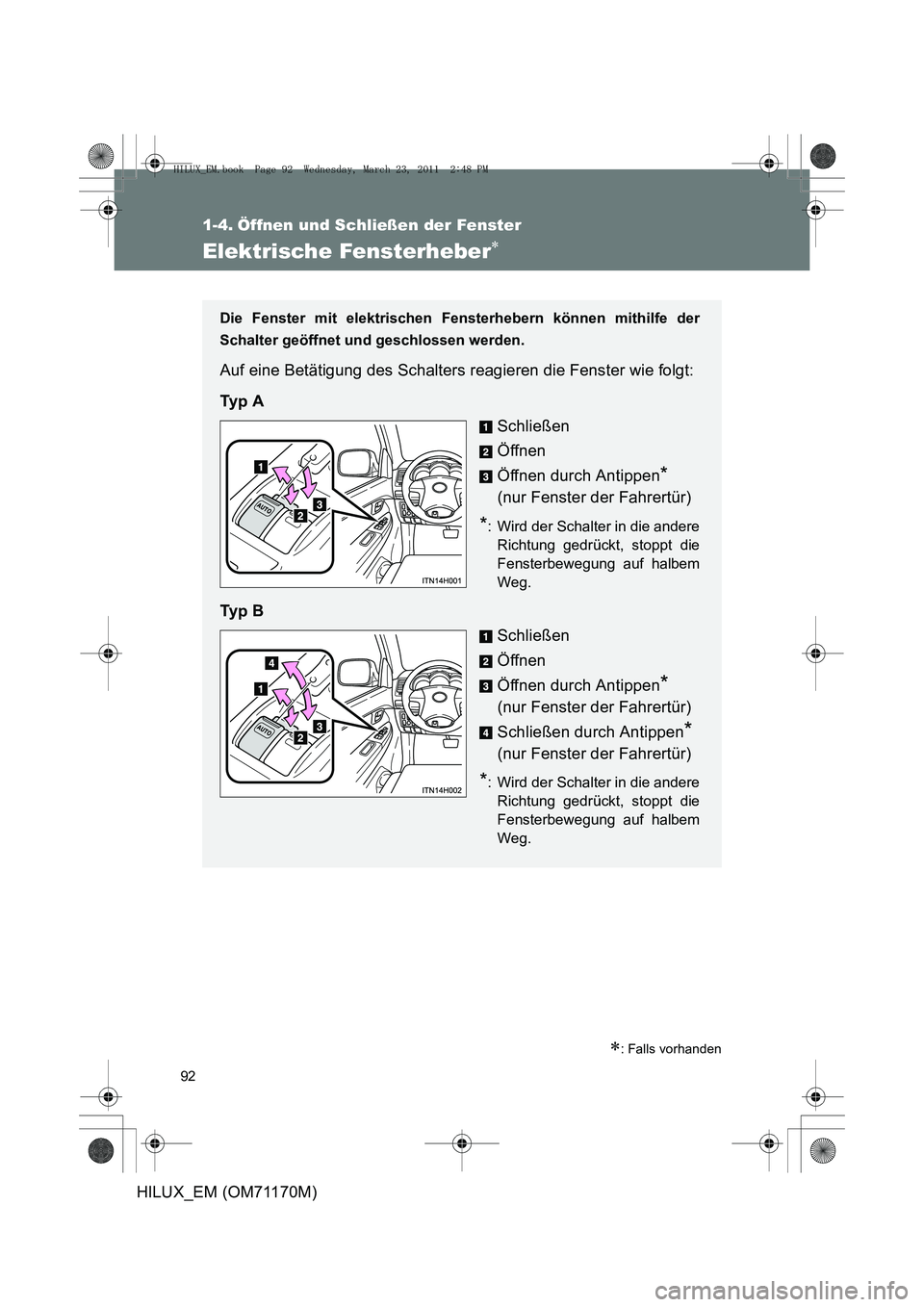

Elektrische Fensterheber∗
∗: Falls vorhanden
Die Fenster mit elektrischen Fensterhebern können mithilfe der
Schalter geöffnet und geschlossen werden.
Auf eine Betätigung des Schalters reagieren die Fenster wie folgt:
Ty p ASchließen
Öffnen
Öffnen durch Antippen
*
(nur Fenster der Fahrertür)
*: Wird der Schalter in die andere Richtung gedrückt, stoppt die
Fensterbewegung auf halbem
Weg.
Ty p B
Schließen
Öffnen
Öffnen durch Antippen
*
(nur Fenster der Fahrertür)
Schließen durch Antippen
*
(nur Fenster der Fahrertür)
*: Wird der Schalter in die andere Richtung gedrückt, stoppt die
Fensterbewegung auf halbem
Weg.
HILUX_EM.book Page 92 Wednesday, March 23, 2011 2:48 PM

93
1-4. Öffnen und Schließen der Fenster
1
Vor der Fahrt
HILUX_EM (OM71170M)

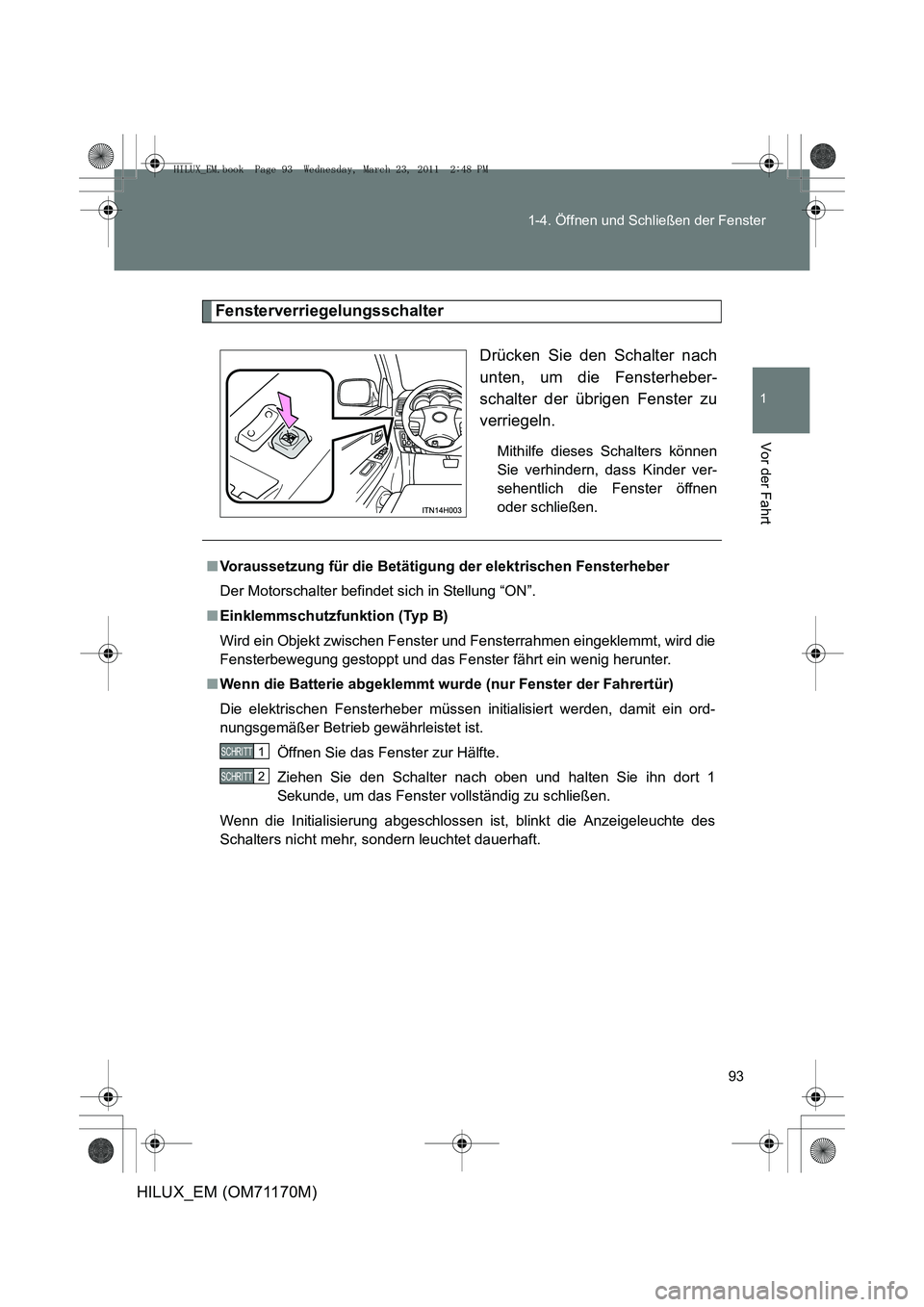

Fensterverriegelungsschalter
Drücken Sie den Schalter nach
unten, um die Fensterheber-
schalter der übrigen Fenster zu
verriegeln.
Mithilfe dieses Schalters können
Sie verhindern, dass Kinder ver-
sehentlich die Fenster öffnen
oder schließen.
■Voraussetzung für die Betätigung der elektrischen Fensterheber
Der Motorschalter befindet sich in Stellung “ON”.
■ Einklemmschutzfunktion (Typ B)
Wird ein Objekt zwischen Fenster und Fensterrahmen eingeklemmt, wird die
Fensterbewegung gestoppt und das Fenster fährt ein wenig herunter.
■ Wenn die Batterie abgeklemmt wurde (nur Fenster der Fahrertür)
Die elektrischen Fensterheber müssen in itialisiert werden, damit ein ord-
nungsgemäßer Betrieb gewährleistet ist.
Öffnen Sie das Fenster zur Hälfte.
Ziehen Sie den Schalter nach oben und halten Sie ihn dort 1
Sekunde, um das Fenster vollständig zu schließen.
Wenn die Initialisierung abgeschlossen ist, blinkt die Anzeigeleuchte des
Schalters nicht mehr, sondern leuchtet dauerhaft.
1 SCHRITT
2 SCHRITT
HILUX_EM.book Page 93 Wednesday, March 23, 2011 2:48 PM

94
1-4. Öffnen und Schließen der Fenster
HILUX_EM (OM71170M)

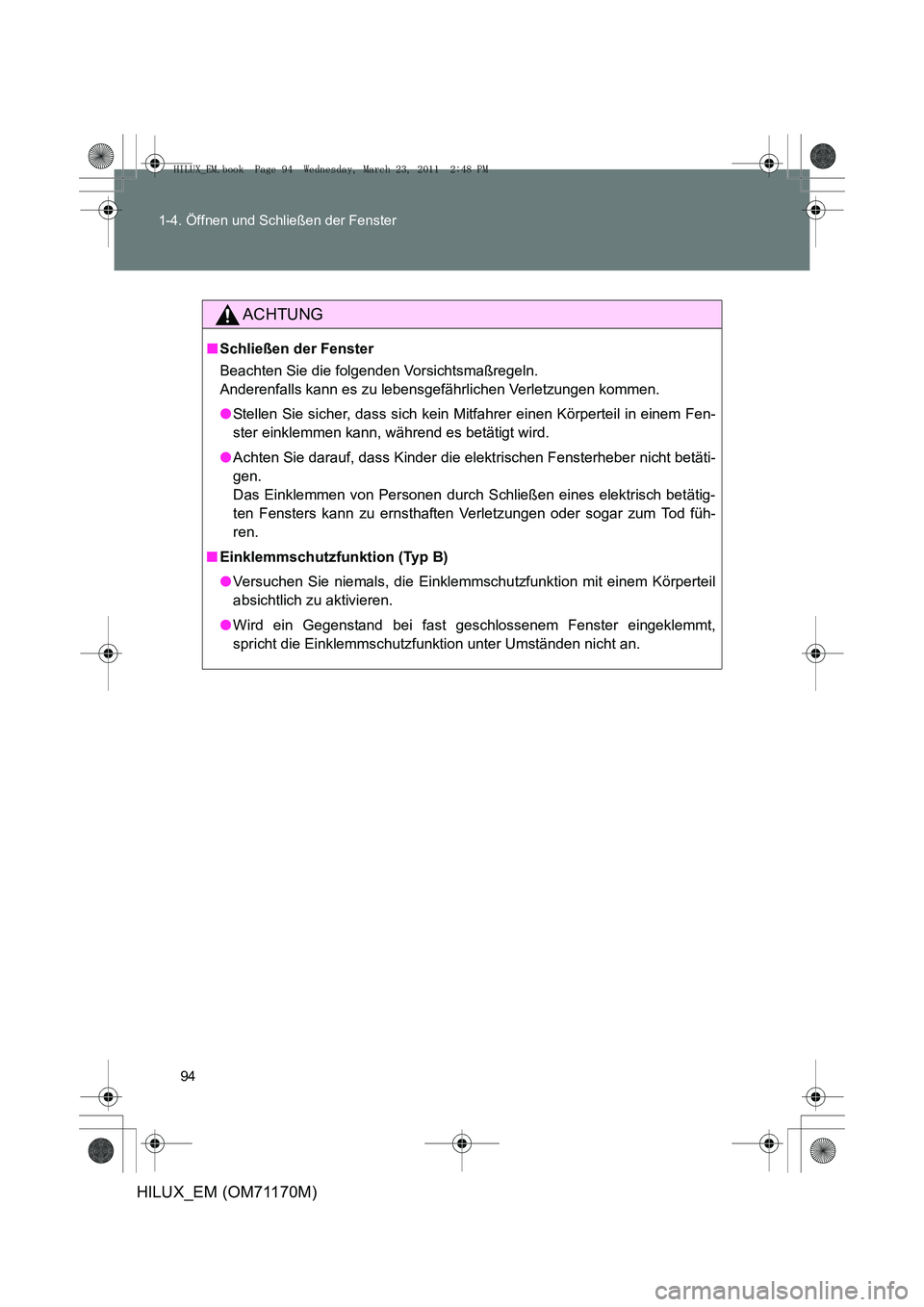

ACHTUNG
■
Schließen der Fenster
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu lebensgefährlichen Verletzungen kommen.
●Stellen Sie sicher, dass sich kein Mi tfahrer einen Körperteil in einem Fen-
ster einklemmen kann, während es betätigt wird.
● Achten Sie darauf, dass Kinder die elek trischen Fensterheber nicht betäti-
gen.
Das Einklemmen von Personen durch Schließen eines elektrisch betätig-
ten Fensters kann zu ernsthaften Verletzungen oder sogar zum Tod füh-
ren.
■ Einklemmschutzfunktion (Typ B)
●Versuchen Sie niemals, die Einklemmschutzfunktion mit einem Körperteil
absichtlich zu aktivieren.
● Wird ein Gegenstand bei fast geschlossenem Fenster eingeklemmt,
spricht die Einklemmschutzfunktion unter Umständen nicht an.
HILUX_EM.book Page 94 Wednesday, March 23, 2011 2:48 PM

95
1
1-4. Öffnen und Schließen der Fenster
Vor der Fahrt
HILUX_EM (OM71170M)

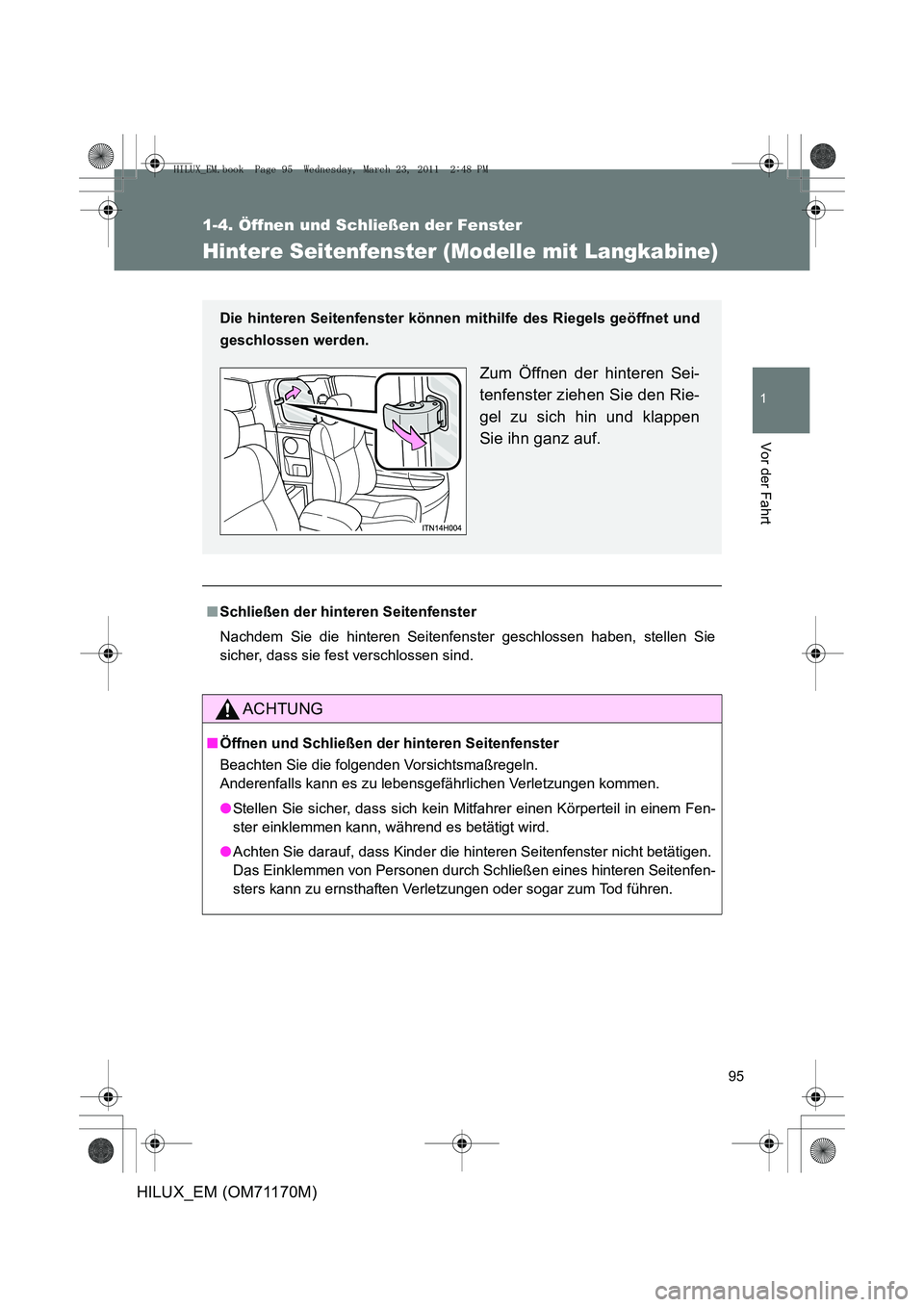

Hintere Seitenfenster (Modelle mit Langkabine)
■Schließen der hinteren Seitenfenster
Nachdem Sie die hinteren Seitenfenster geschlossen haben, stellen Sie
sicher, dass sie fest verschlossen sind.
ACHTUNG
■Öffnen und Schließen der hinteren Seitenfenster
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu lebensgefährlichen Verletzungen kommen.
●Stellen Sie sicher, dass sich kein Mi tfahrer einen Körperteil in einem Fen-
ster einklemmen kann, während es betätigt wird.
● Achten Sie darauf, dass Kinder die hinteren Seitenfenster nicht betätigen.
Das Einklemmen von Personen durch Schließen eines hinteren Seitenfen-
sters kann zu ernsthaften Verl etzungen oder sogar zum Tod führen.
Die hinteren Seitenfenster können mithilfe des Riegels geöffnet und
geschlossen werden.
Zum Öffnen der hinteren Sei-
tenfenster ziehen Sie den Rie-
gel zu sich hin und klappen
Sie ihn ganz auf.
HILUX_EM.book Page 95 Wednesday, March 23, 2011 2:48 PM

96
1-4. Öffnen und Schließen der Fenster
HILUX_EM (OM71170M)

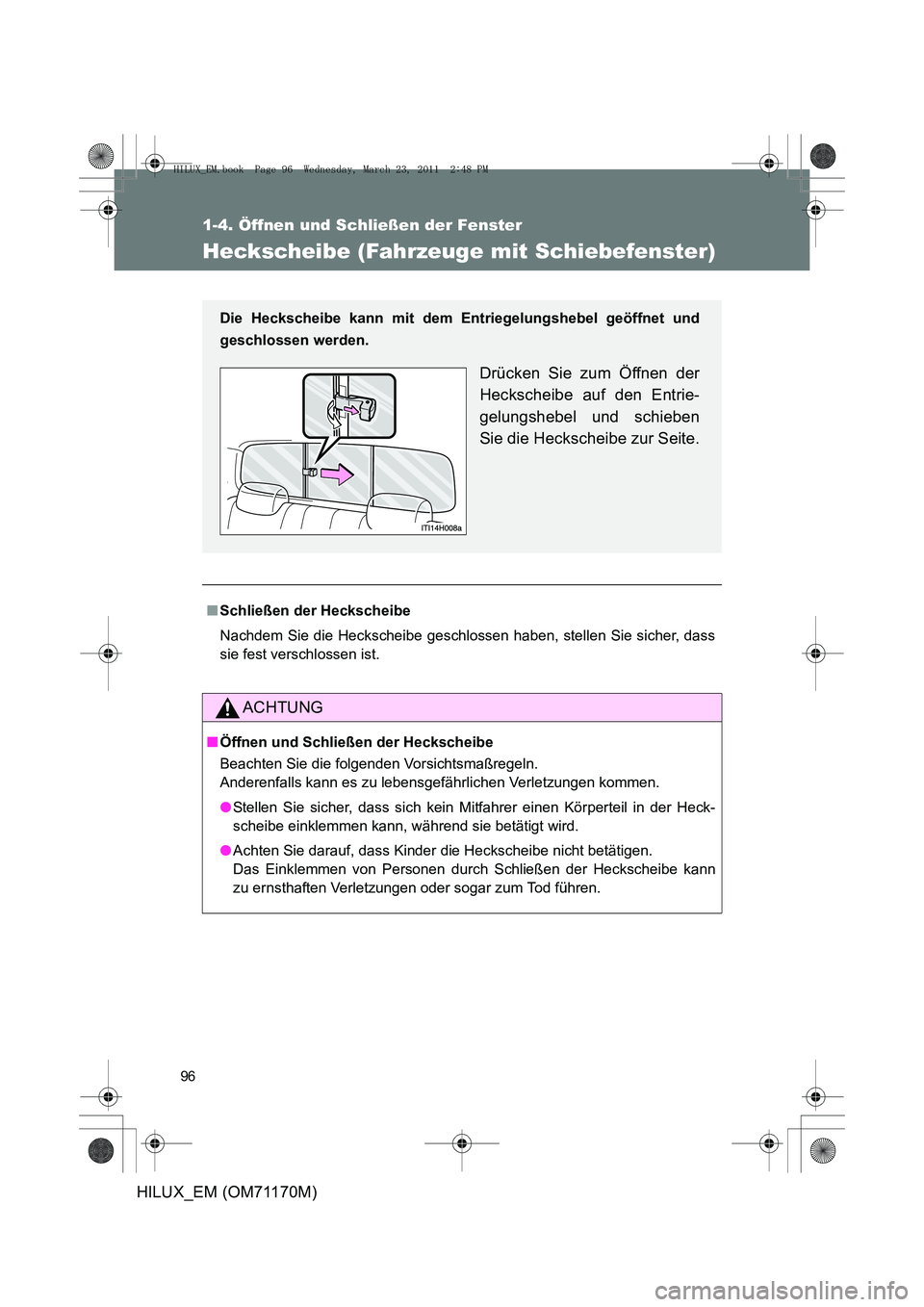

Heckscheibe (Fahrzeuge mit Schiebefenster)
■Schließen der Heckscheibe
Nachdem Sie die Heckscheibe geschlossen haben, stellen Sie sicher, dass
sie fest verschlossen ist.
ACHTUNG
■Öffnen und Schließen der Heckscheibe
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu lebensgefährlichen Verletzungen kommen.
●Stellen Sie sicher, dass sich kein Mitfahrer einen Körperteil in der Heck-
scheibe einklemmen kann, während sie betätigt wird.
● Achten Sie darauf, dass Kinder die Heckscheibe nicht betätigen.
Das Einklemmen von Personen durch Schließen der Heckscheibe kann
zu ernsthaften Verletzungen oder sogar zum Tod führen.
Die Heckscheibe kann mit dem Entriegelungshebel geöffnet und
geschlossen werden.
Drücken Sie zum Öffnen der
Heckscheibe auf den Entrie-
gelungshebel und schieben
Sie die Heckscheibe zur Seite.
