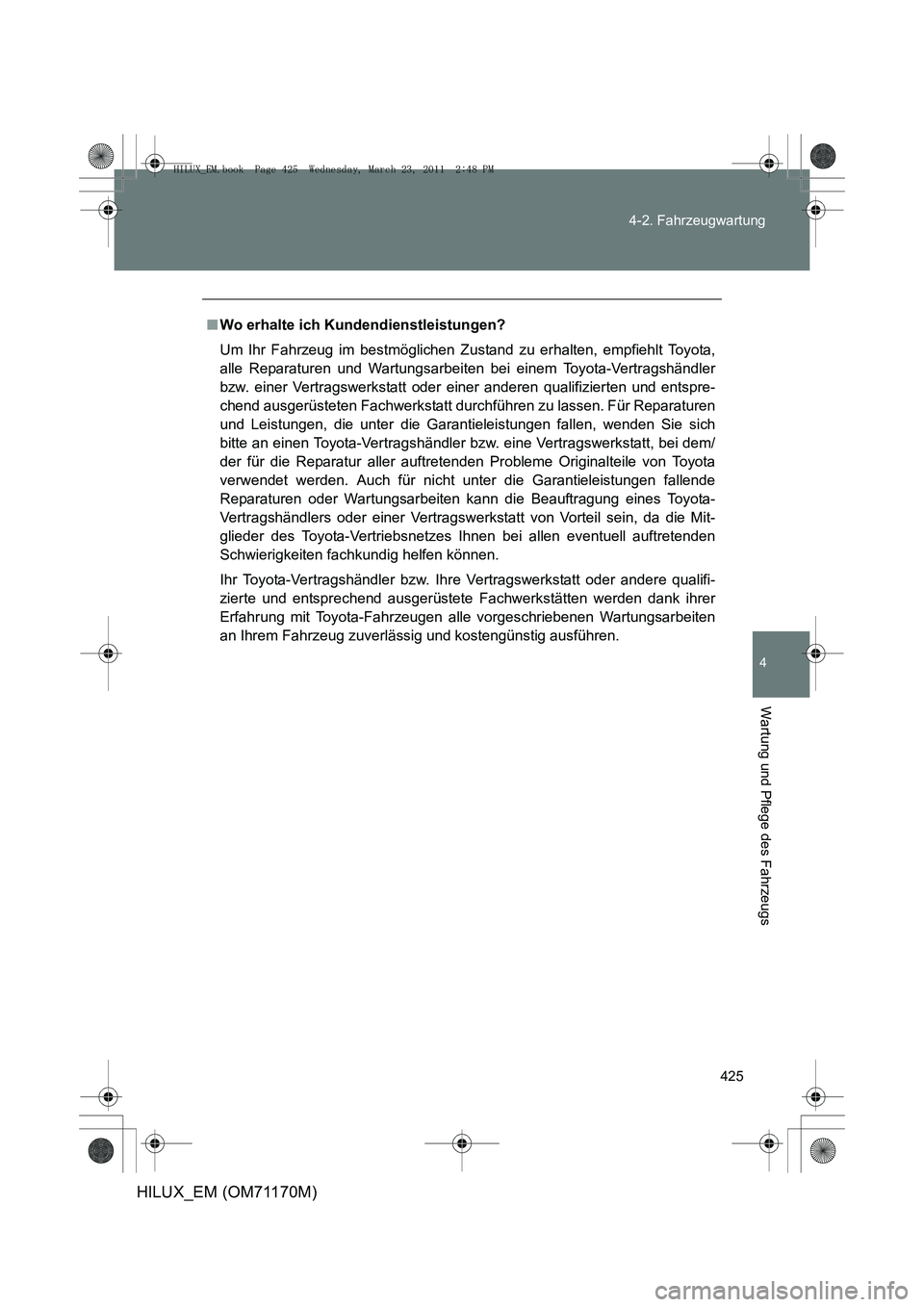

2011 TOYOTA HILUX Betriebsanleitungen (in German)

425
4-2. Fahrzeugwartung
4
Wartung und Pflege des Fahrzeugs
HILUX_EM (OM71170M)
■
Wo erhalte ich Kundendienstleistungen?
Um Ihr Fahrzeug im bestmöglichen Zustand zu erhalten, empfiehlt Toyota,
alle Reparaturen und Wartungsarbeiten bei einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt durchführen zu lassen. Für Reparaturen
und Leistungen, die unter die Garantieleistungen fallen, wenden Sie sich
bitte an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt, bei dem/
der für die Reparatur aller auftretenden Probleme Originalteile von Toyota
verwendet werden. Auch für nicht unter die Garantieleistungen fallende
Reparaturen oder Wartungsarbeiten kann die Beauftragung eines Toyota-
Vertragshändlers oder einer Vertragswerk statt von Vorteil sein, da die Mit-
glieder des Toyota-Vertriebsnetzes Ihnen bei allen eventuell auftretenden
Schwierigkeiten fachkundig helfen können.
Ihr Toyota-Vertragshändler bzw. Ihre Vertragswerkstatt oder andere qualifi-
zierte und entsprechend ausgerüstete Fachwerkstätten werden dank ihrer
Erfahrung mit Toyota-Fahrzeugen alle vorgeschriebenen Wartungsarbeiten
an Ihrem Fahrzeug zuverlässig und kostengünstig ausführen.
HILUX_EM.book Page 425 Wednesday, March 23, 2011 2:48 PM

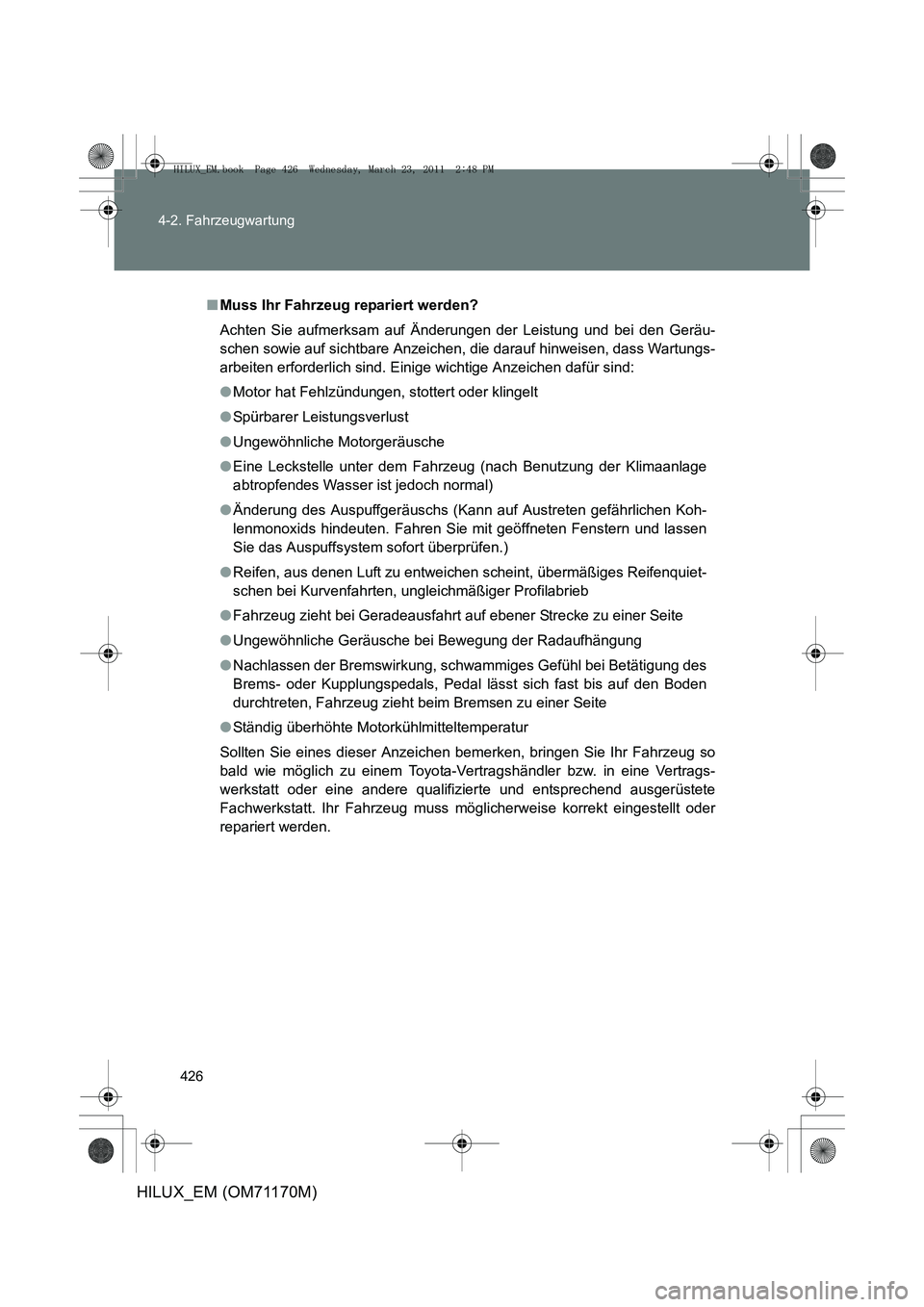

426
4-2. Fahrzeugwartung
HILUX_EM (OM71170M)
■
Muss Ihr Fahrzeug repariert werden?
Achten Sie aufmerksam auf Änderungen der Leistung und bei den Geräu-
schen sowie auf sichtbare Anzeichen, die darauf hinweisen, dass Wartungs-
arbeiten erforderlich sind. Einige wichtige Anzeichen dafür sind:
●Motor hat Fehlzündungen, stottert oder klingelt
● Spürbarer Leistungsverlust
● Ungewöhnliche Motorgeräusche
● Eine Leckstelle unter dem Fahrzeug (nach Benutzung der Klimaanlage
abtropfendes Wasser ist jedoch normal)
● Änderung des Auspuffgeräuschs (Kann auf Austreten gefährlichen Koh-
lenmonoxids hindeuten. Fahren Sie mit geöffneten Fenstern und lassen
Sie das Auspuffsystem sofort überprüfen.)
● Reifen, aus denen Luft zu entweichen scheint, übermäßiges Reifenquiet-
schen bei Kurvenfahrten, ungleichmäßiger Profilabrieb
● Fahrzeug zieht bei Geradeausfahrt auf ebener Strecke zu einer Seite
● Ungewöhnliche Geräusche bei Bewegung der Radaufhängung
● Nachlassen der Bremswirkung, schwammiges Gefühl bei Betätigung des
Brems- oder Kupplungspedals, Pedal lässt sich fast bis auf den Boden
durchtreten, Fahrzeug zieht beim Bremsen zu einer Seite
● Ständig überhöhte Motorkühlmitteltemperatur
Sollten Sie eines dieser Anzeichen bemerken, bringen Sie Ihr Fahrzeug so
bald wie möglich zu einem Toyota-Ver tragshändler bzw. in eine Vertrags-
werkstatt oder eine andere qualifizierte und entsprechend ausgerüstete
Fachwerkstatt. Ihr Fahrzeug muss möglicherweise korrekt eingestellt oder
repariert werden.
HILUX_EM.book Page 426 Wednesday, March 23, 2011 2:48 PM

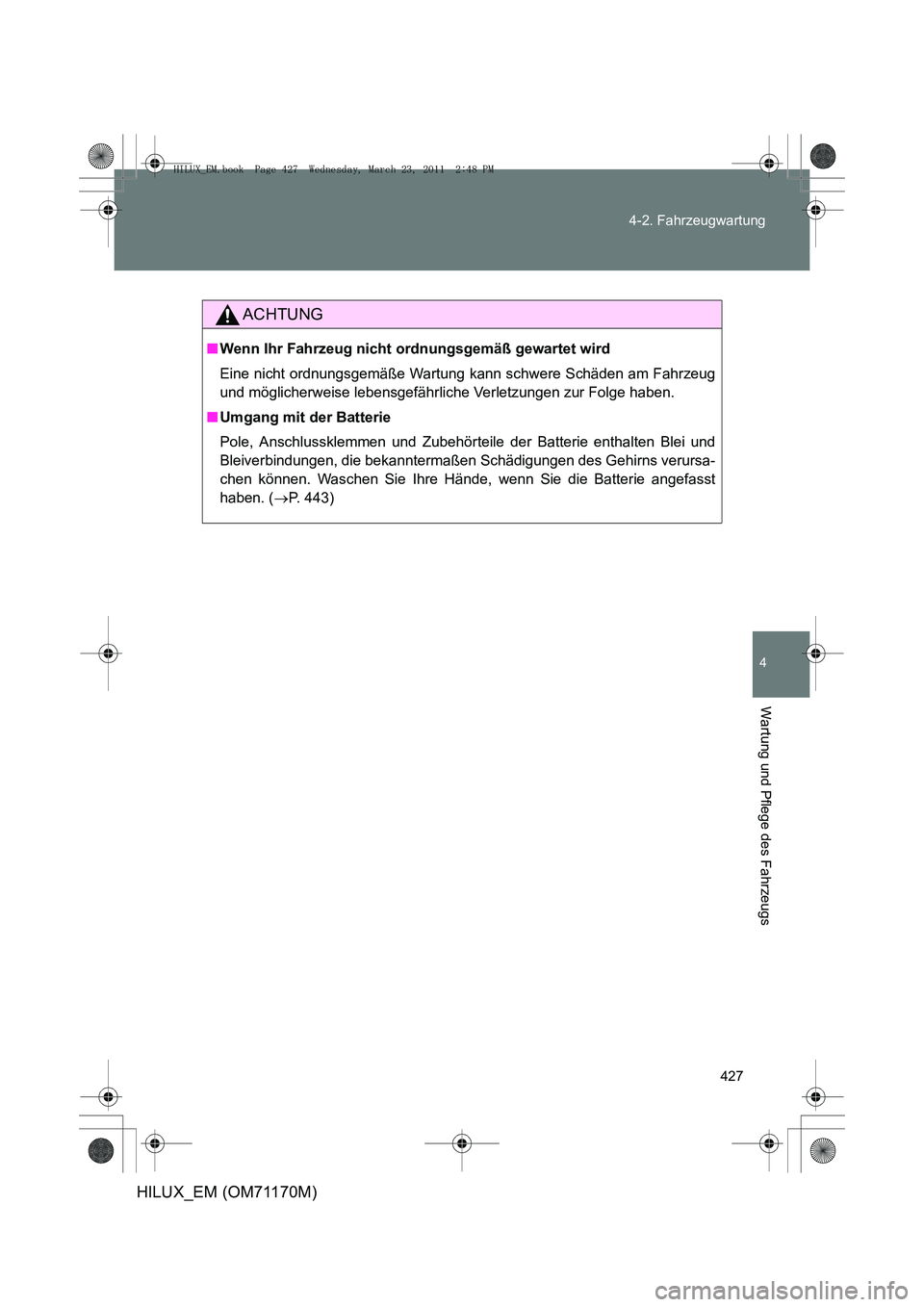

427
4-2. Fahrzeugwartung
4
Wartung und Pflege des Fahrzeugs
HILUX_EM (OM71170M)
ACHTUNG
■
Wenn Ihr Fahrzeug nicht ordnungsgemäß gewartet wird
Eine nicht ordnungsgemäße Wartung kann schwere Schäden am Fahrzeug
und möglicherweise lebensgefährliche Verletzungen zur Folge haben.
■ Umgang mit der Batterie
Pole, Anschlussklemmen und Zubehörteile der Batterie enthalten Blei und
Bleiverbindungen, die bekanntermaßen Schädigungen des Gehirns verursa-
chen können. Waschen Sie Ihre Hände, wenn Sie die Batterie angefasst
haben. ( →P. 443)
HILUX_EM.book Page 427 Wednesday, March 23, 2011 2:48 PM

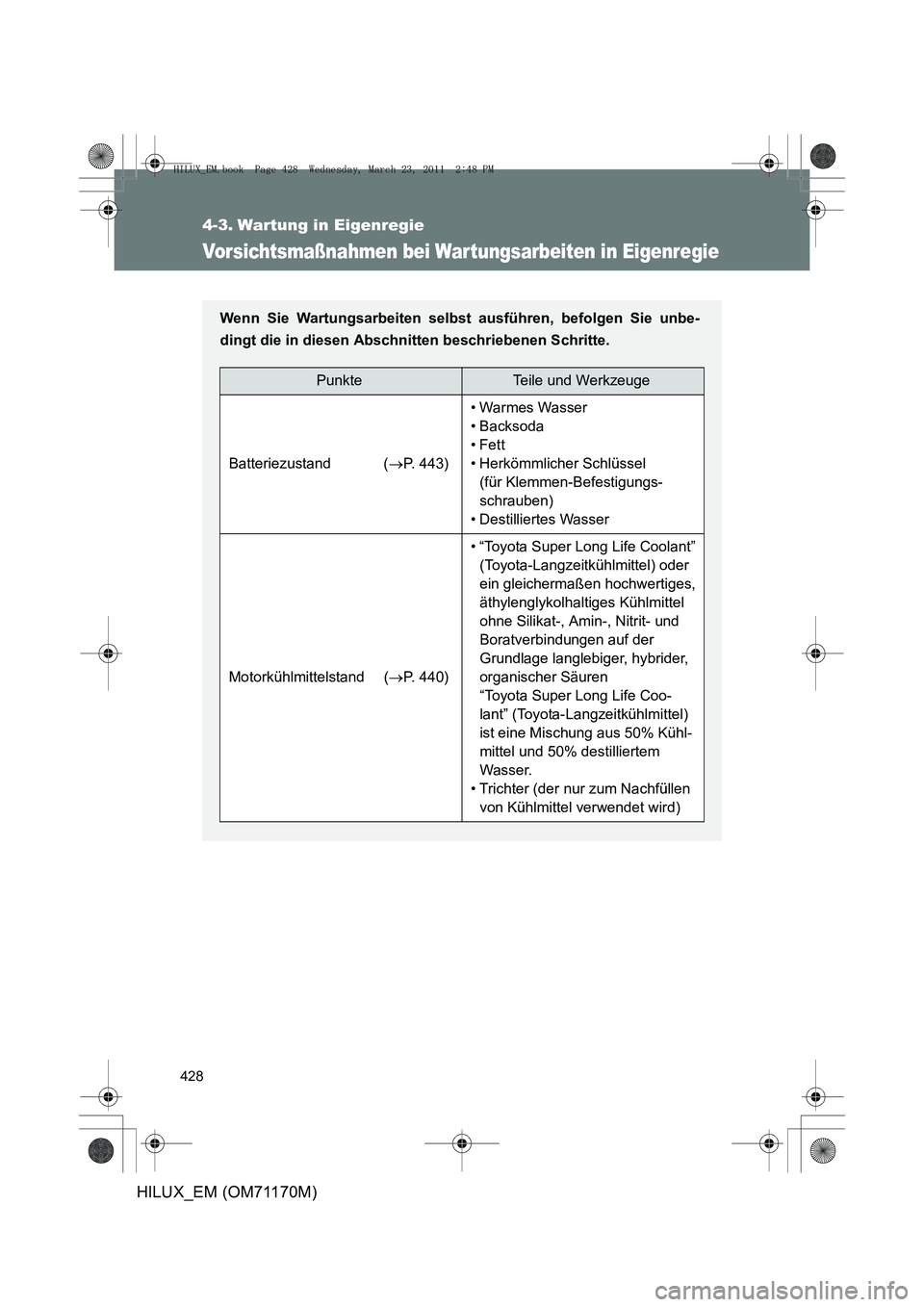

428
HILUX_EM (OM71170M)
4-3. Wartung in Eigenregie
Vorsichtsmaßnahmen bei War tungsarbeiten in Eigenregie
Wenn Sie Wartungsarbeiten selbst ausführen, befolgen Sie unbe-
dingt die in diesen Abschnitten beschriebenen Schritte.
PunkteTeile und Werkzeuge
Batteriezustand (→P. 443)
• Warmes Wasser
• Backsoda
•Fett
• Herkömmlicher Schlüssel
(für Klemmen-Befestigungs-
schrauben)
• Destilliertes Wasser
Motorkühlmittelstand ( →P. 440)
• “Toyota Super Long Life Coolant”
(Toyota-Langzeitkühlmittel) oder
ein gleichermaßen hochwertiges,
äthylenglykolhaltiges Kühlmittel
ohne Silikat-, Amin-, Nitrit- und
Boratverbindungen auf der
Grundlage langlebiger, hybrider,
organischer Säuren
“Toyota Super Long Life Coo-
lant” (Toyota-Langzeitkühlmittel)
ist eine Mischung aus 50% Kühl-
mittel und 50% destilliertem
Wasser.
• Trichter (der nur zum Nachfüllen von Kühlmittel verwendet wird)
HILUX_EM.book Page 428 Wednesday, March 23, 2011 2:48 PM

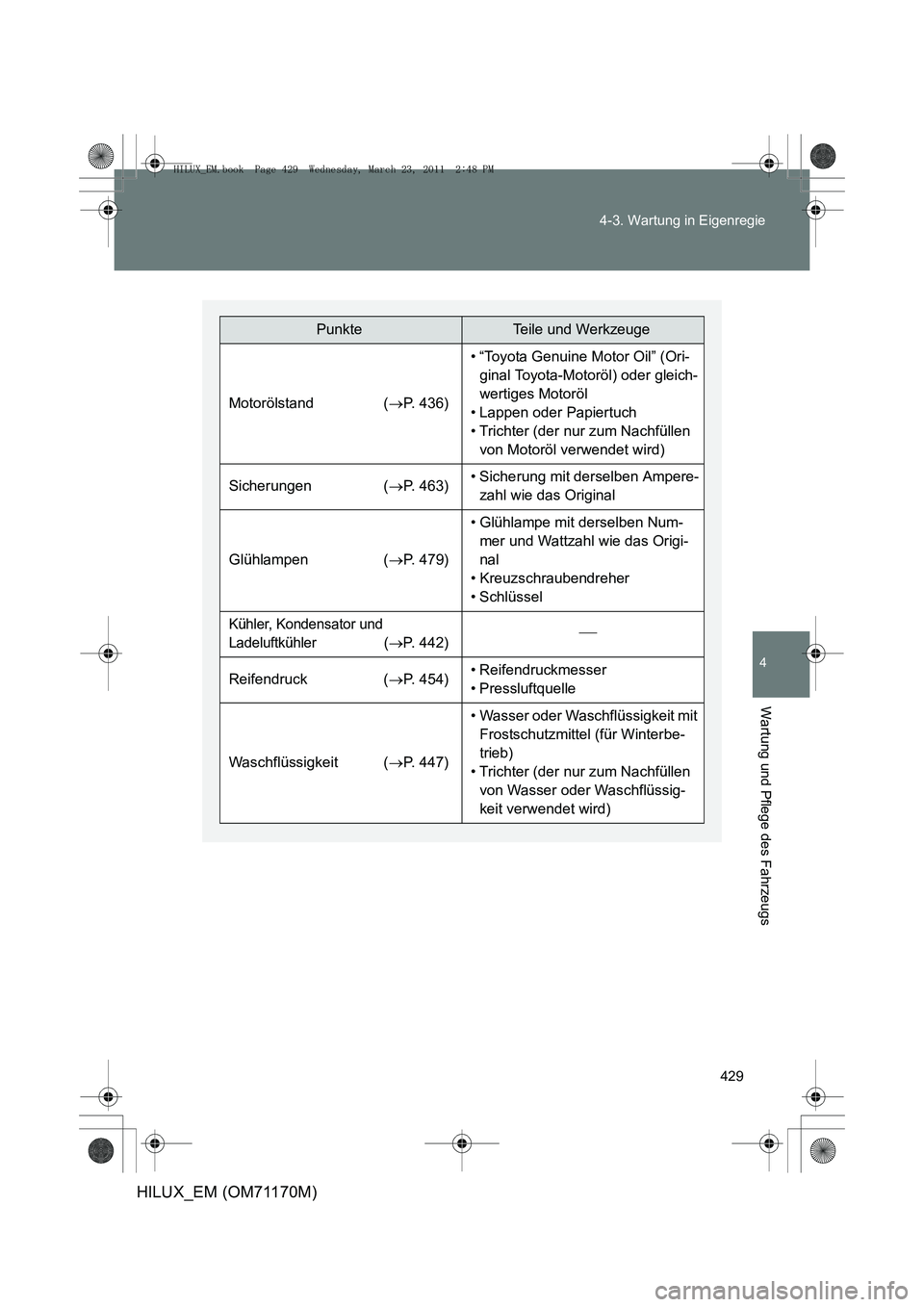

429
4-3. Wartung in Eigenregie
4
Wartung und Pflege des Fahrzeugs
HILUX_EM (OM71170M)
PunkteTeile und Werkzeuge
Motorölstand (
→P. 436)
• “Toyota Genuine Motor Oil” (Ori-
ginal Toyota-Motoröl) oder gleich-
wertiges Motoröl
• Lappen oder Papiertuch
• Trichter (der nur zum Nachfüllen von Motoröl verwendet wird)
Sicherungen ( →P. 463)• Sicherung mit derselben Ampere-
zahl wie das Original
Glühlampen ( →P. 479)
• Glühlampe mit derselben Num-
mer und Wattzahl wie das Origi-
nal
• Kreuzschraubendreher
• Schlüssel
Kühler, Kondensator und
Ladeluftkühler
( → P. 442)
Reifendruck ( →P. 454)• Reifendruckmesser
• Pressluftquelle
Waschflüssigkeit ( →P. 447)
• Wasser oder Waschflüssigkeit mit
Frostschutzmittel (für Winterbe-
trieb)
• Trichter (der nur zum Nachfüllen von Wasser oder Waschflüssig-
keit verwendet wird)
HILUX_EM.book Page 429 Wednesday, March 23, 2011 2:48 PM

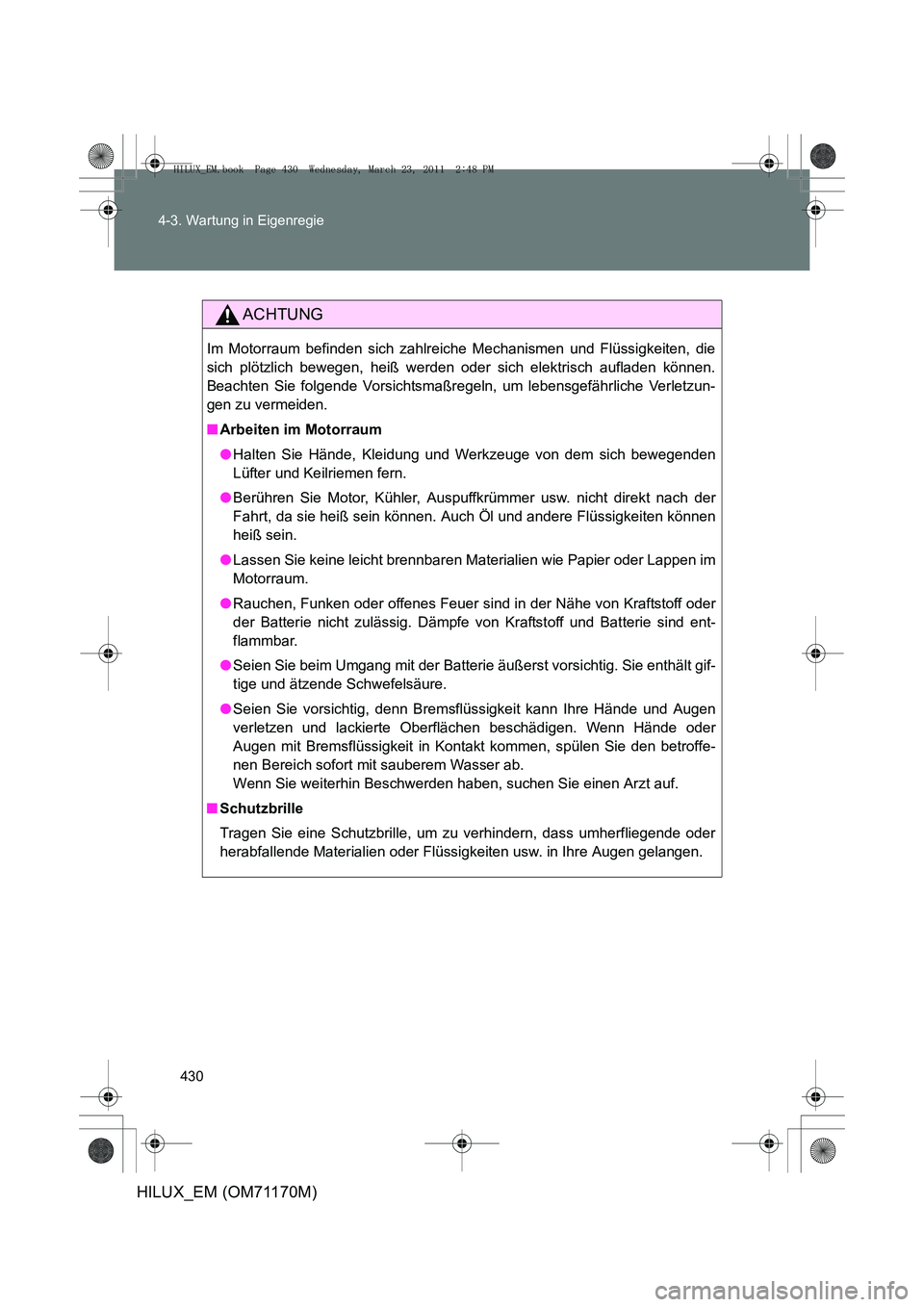

430
4-3. Wartung in Eigenregie
HILUX_EM (OM71170M)
ACHTUNG
Im Motorraum befinden sich zahlreiche Mechanismen und Flüssigkeiten, die
sich plötzlich bewegen, heiß werden oder sich elektrisch aufladen können.
Beachten Sie folgende Vorsichtsmaßregeln, um lebensgefährliche Verletzun-
gen zu vermeiden.
■
Arbeiten im Motorraum
●Halten Sie Hände, Kleidung und Werkzeuge von dem sich bewegenden
Lüfter und Keilriemen fern.
● Berühren Sie Motor, Kühler, Auspuffkrümmer usw. nicht direkt nach der
Fahrt, da sie heiß sein können. Auch Öl und andere Flüssigkeiten können
heiß sein.
● Lassen Sie keine leicht brennbaren Materialien wie Papier oder Lappen im
Motorraum.
● Rauchen, Funken oder offenes Feuer si nd in der Nähe von Kraftstoff oder
der Batterie nicht zulässig. Dämpfe von Kraftstoff und Batterie sind ent-
flammbar.
● Seien Sie beim Umgang mit der Batterie äußerst vorsichtig. Sie enthält gif-
tige und ätzende Schwefelsäure.
● Seien Sie vorsichtig, denn Bremsflüssigkeit kann Ihre Hände und Augen
verletzen und lackierte Oberflächen beschädigen. Wenn Hände oder
Augen mit Bremsflüssigkeit in Kontakt kommen, spülen Sie den betroffe-
nen Bereich sofort mit sauberem Wasser ab.
Wenn Sie weiterhin Beschwerden haben, suchen Sie einen Arzt auf.
■ Schutzbrille
Tragen Sie eine Schutzbrille, um zu verhindern, dass umherfliegende oder
herabfallende Materialien oder Flüssigk eiten usw. in Ihre Augen gelangen.
HILUX_EM.book Page 430 Wednesday, March 23, 2011 2:48 PM

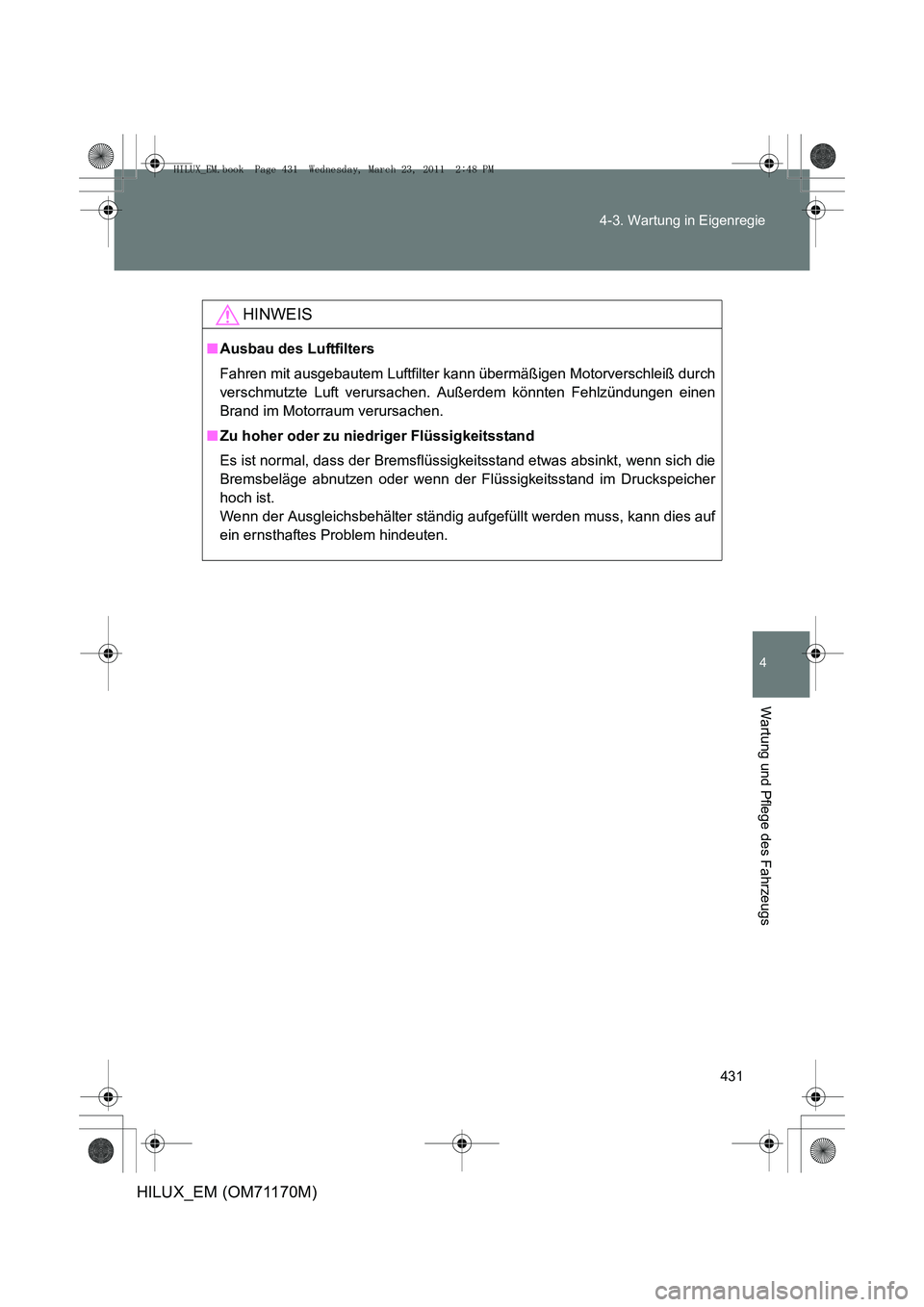

431
4-3. Wartung in Eigenregie
4
Wartung und Pflege des Fahrzeugs
HILUX_EM (OM71170M)
HINWEIS
■
Ausbau des Luftfilters
Fahren mit ausgebautem Luftfilter k ann übermäßigen Motorverschleiß durch
verschmutzte Luft verursachen. Außerdem könnten Fehlzündungen einen
Brand im Motorraum verursachen.
■ Zu hoher oder zu niedriger Flüssigkeitsstand
Es ist normal, dass der Bremsflüssigkeitsstand etwas absinkt, wenn sich die
Bremsbeläge abnutzen oder wenn der Flüssigkeitsstand im Druckspeicher
hoch ist.
Wenn der Ausgleichsbehälter ständig aufgefüllt werden muss, kann dies auf
ein ernsthaftes Problem hindeuten.
HILUX_EM.book Page 431 Wednesday, March 23, 2011 2:48 PM

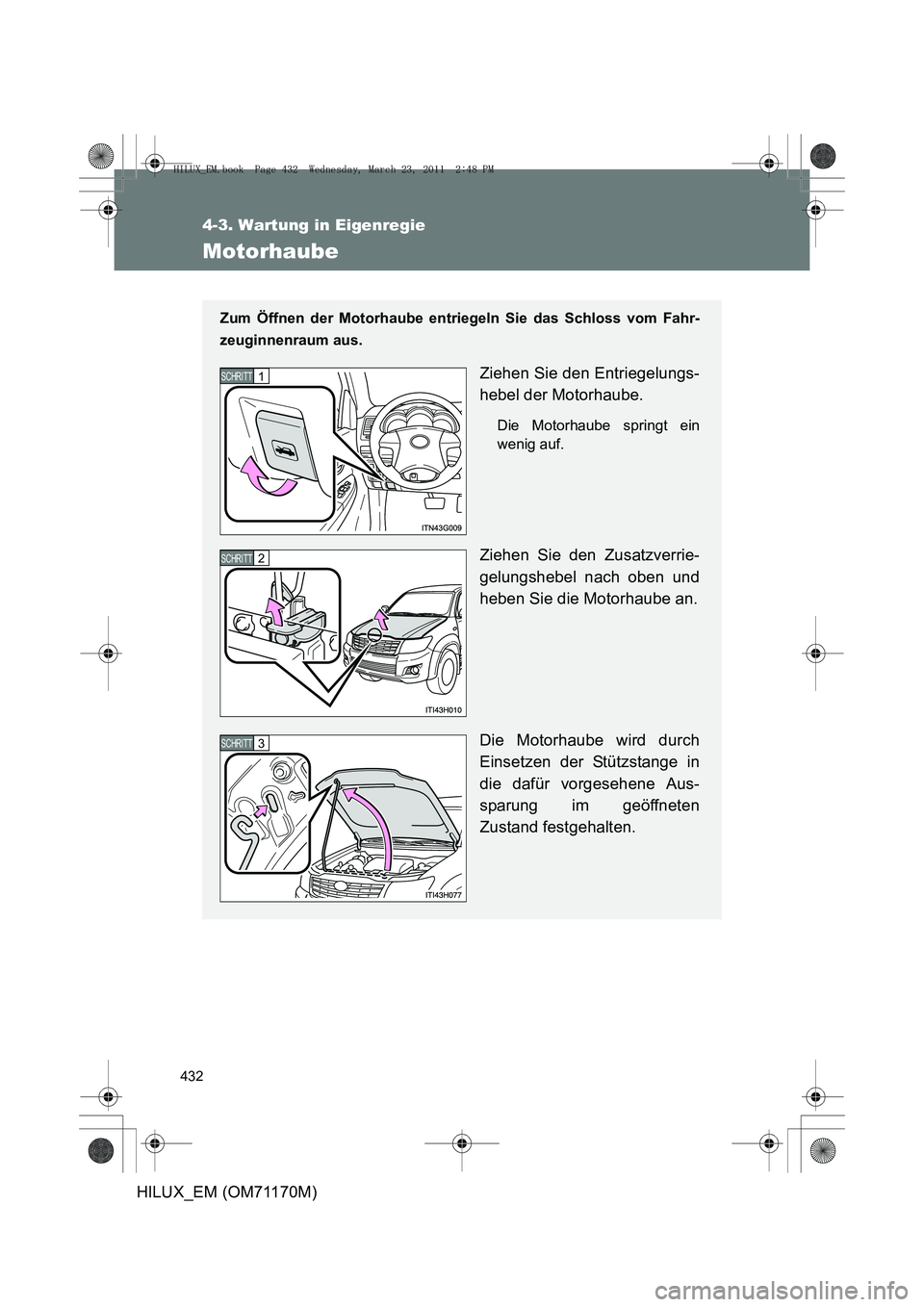

432
4-3. Wartung in Eigenregie
HILUX_EM (OM71170M)
Motorhaube
Zum Öffnen der Motorhaube entriegeln Sie das Schloss vom Fahr-
zeuginnenraum aus.
Ziehen Sie den Entriegelungs-
hebel der Motorhaube.
Die Motorhaube springt ein
wenig auf.
Ziehen Sie den Zusatzverrie-
gelungshebel nach oben und
heben Sie die Motorhaube an.
Die Motorhaube wird durch
Einsetzen der Stützstange in
die dafür vorgesehene Aus-
sparung im geöffneten
Zustand festgehalten.
1 SCHRITT
2 SCHRITT
3 SCHRITT
HILUX_EM.book Page 432 Wednesday, March 23, 2011 2:48 PM
