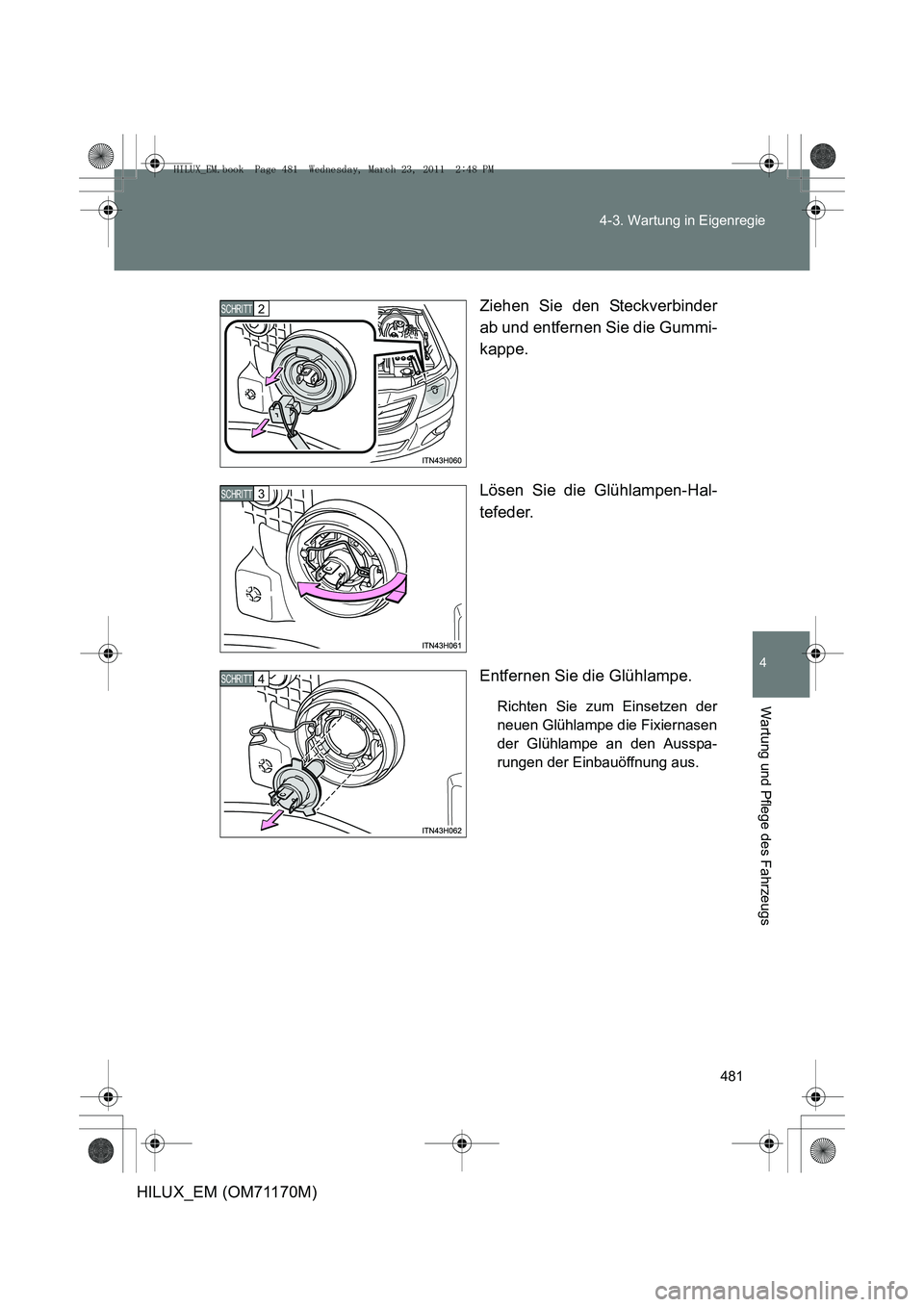

2011 TOYOTA HILUX Betriebsanleitungen (in German)

481
4-3. Wartung in Eigenregie
4
Wartung und Pflege des Fahrzeugs
HILUX_EM (OM71170M)
Ziehen Sie den Steckverbinder
ab und entfernen Sie die Gummi-
kappe.
Lösen Sie die Glühlampen-Hal-
tefeder.
Entfernen Sie die Glühlampe.
Richten Sie zum Einsetzen der
neuen Glühlampe die Fixiernasen
der Glühlampe an den Ausspa-
rungen der Einbauöffnung aus.
2 SCHRITT
3 SCHRITT
4 SCHRITT
HILUX_EM.book Page 481 Wednesday, March 23, 2011 2:48 PM

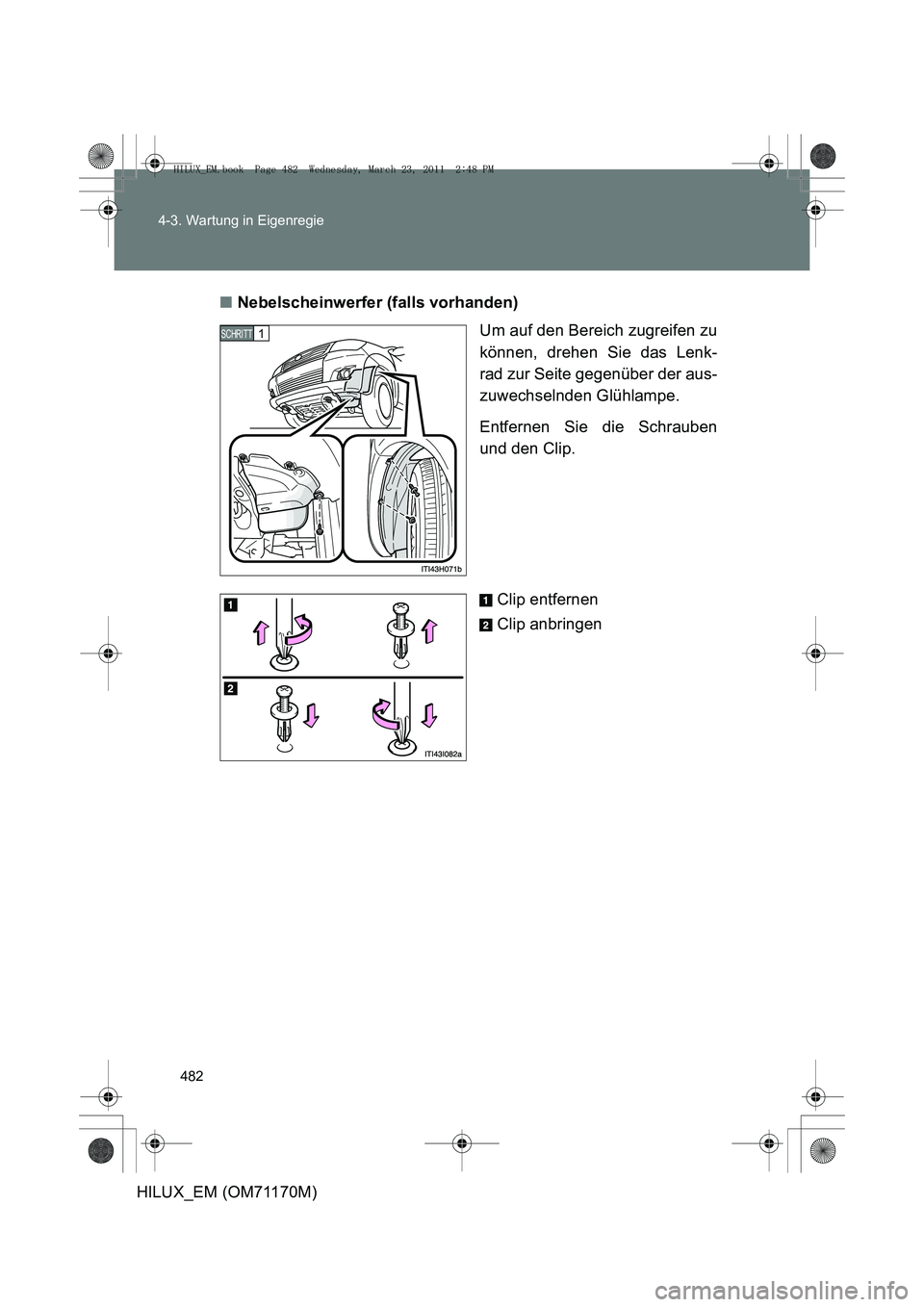

482
4-3. Wartung in Eigenregie
HILUX_EM (OM71170M)
■
Nebelscheinwerfer (falls vorhanden)
Um auf den Bereich zugreifen zu
können, drehen Sie das Lenk-
rad zur Seite gegenüber der aus-
zuwechselnden Glühlampe.
Entfernen Sie die Schrauben
und den Clip.
Clip entfernen
Clip anbringen
1 SCHRITT
HILUX_EM.book Page 482 Wednesday, March 23, 2011 2:48 PM

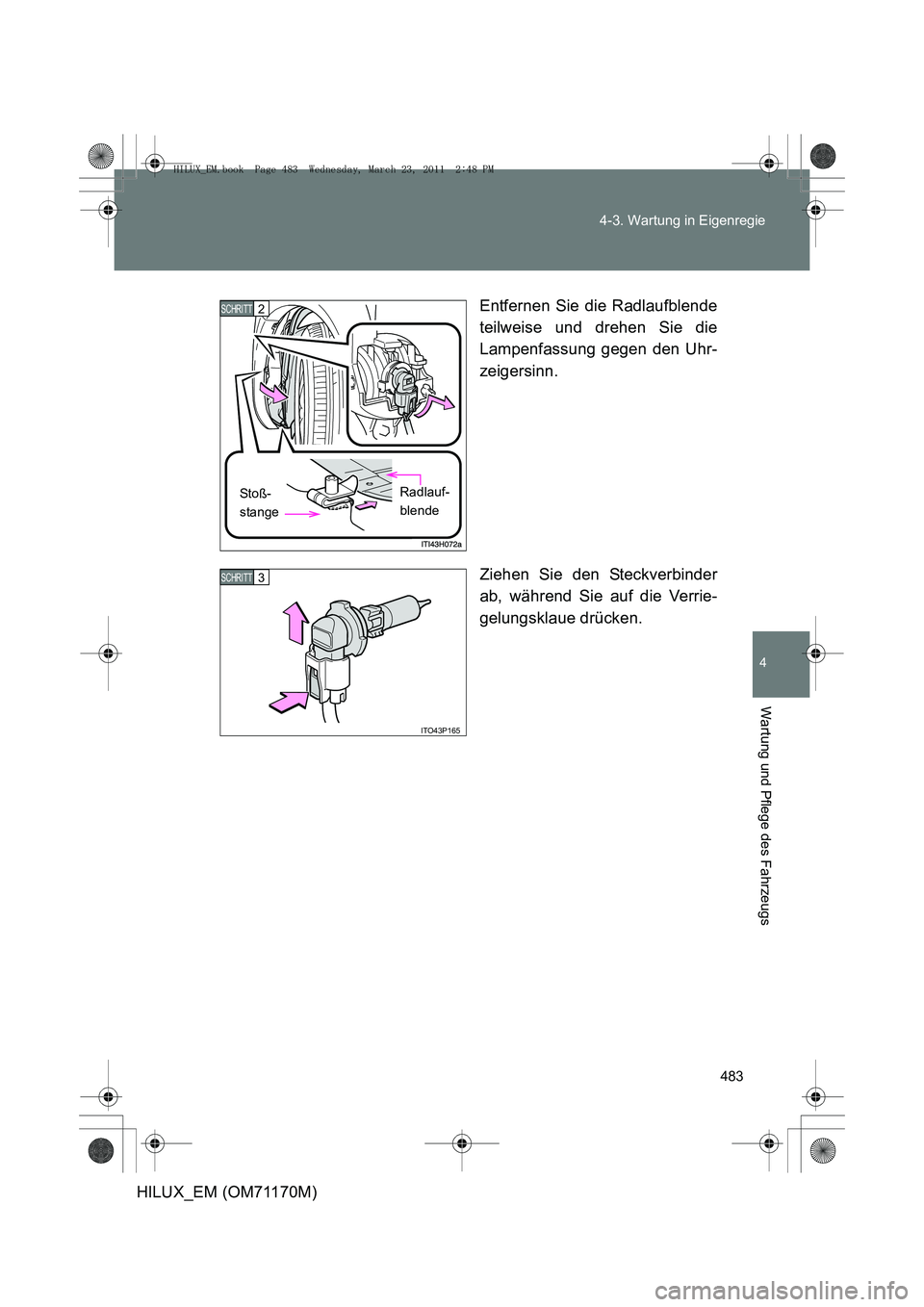

483
4-3. Wartung in Eigenregie
4
Wartung und Pflege des Fahrzeugs
HILUX_EM (OM71170M)
Entfernen Sie die Radlaufblende
teilweise und drehen Sie die
Lampenfassung gegen den Uhr-
zeigersinn.
Ziehen Sie den Steckverbinder
ab, während Sie auf die Verrie-
gelungsklaue drücken.
2 SCHRITT
St o ß -
stangeRadlauf-
blende
ITO43P165
3 SCHRITT
HILUX_EM.book Page 483 Wednesday, March 23, 2011 2:48 PM

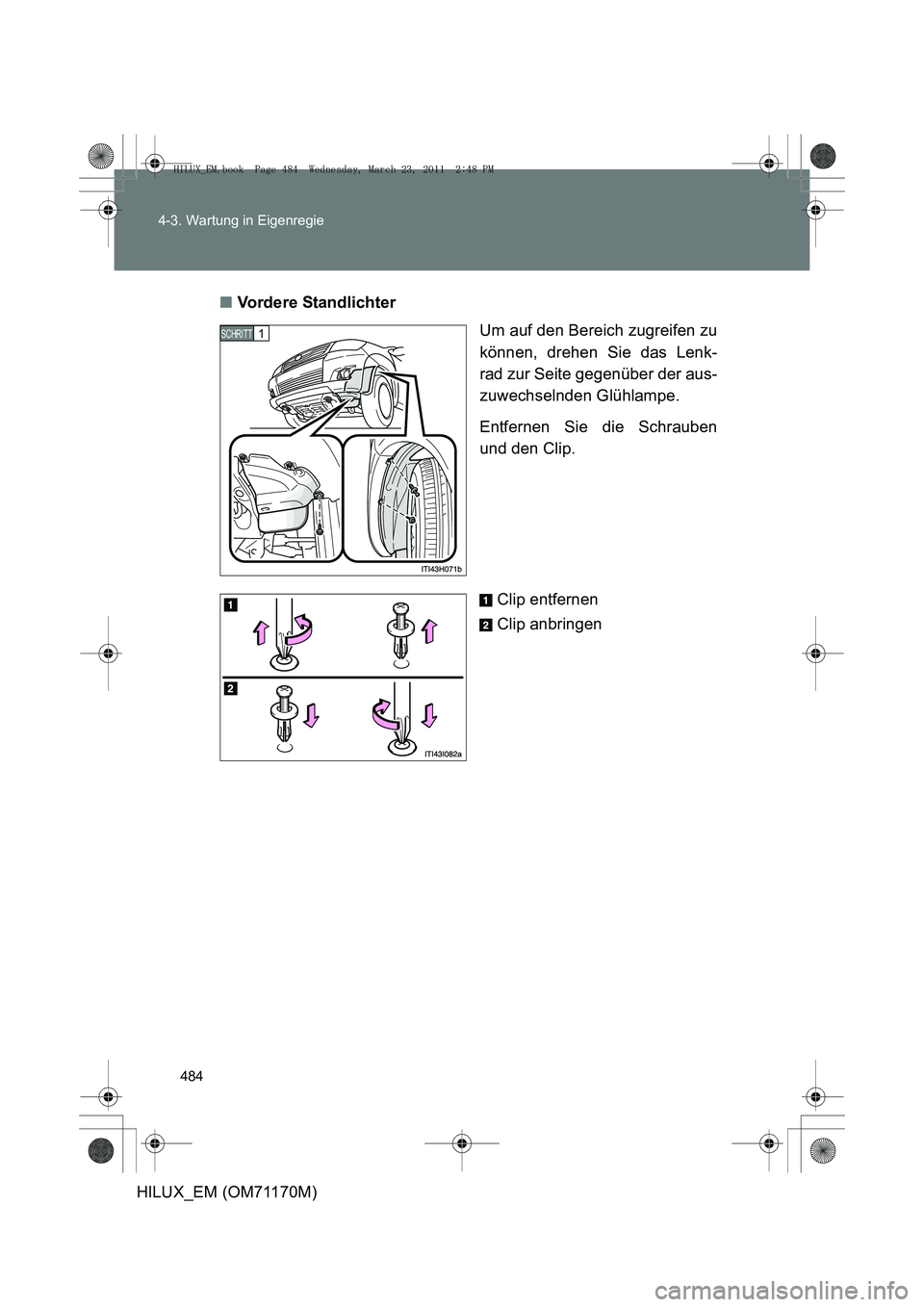

484
4-3. Wartung in Eigenregie
HILUX_EM (OM71170M)
■
Vordere Standlichter
Um auf den Bereich zugreifen zu
können, drehen Sie das Lenk-
rad zur Seite gegenüber der aus-
zuwechselnden Glühlampe.
Entfernen Sie die Schrauben
und den Clip.
Clip entfernen
Clip anbringen
1 SCHRITT
HILUX_EM.book Page 484 Wednesday, March 23, 2011 2:48 PM

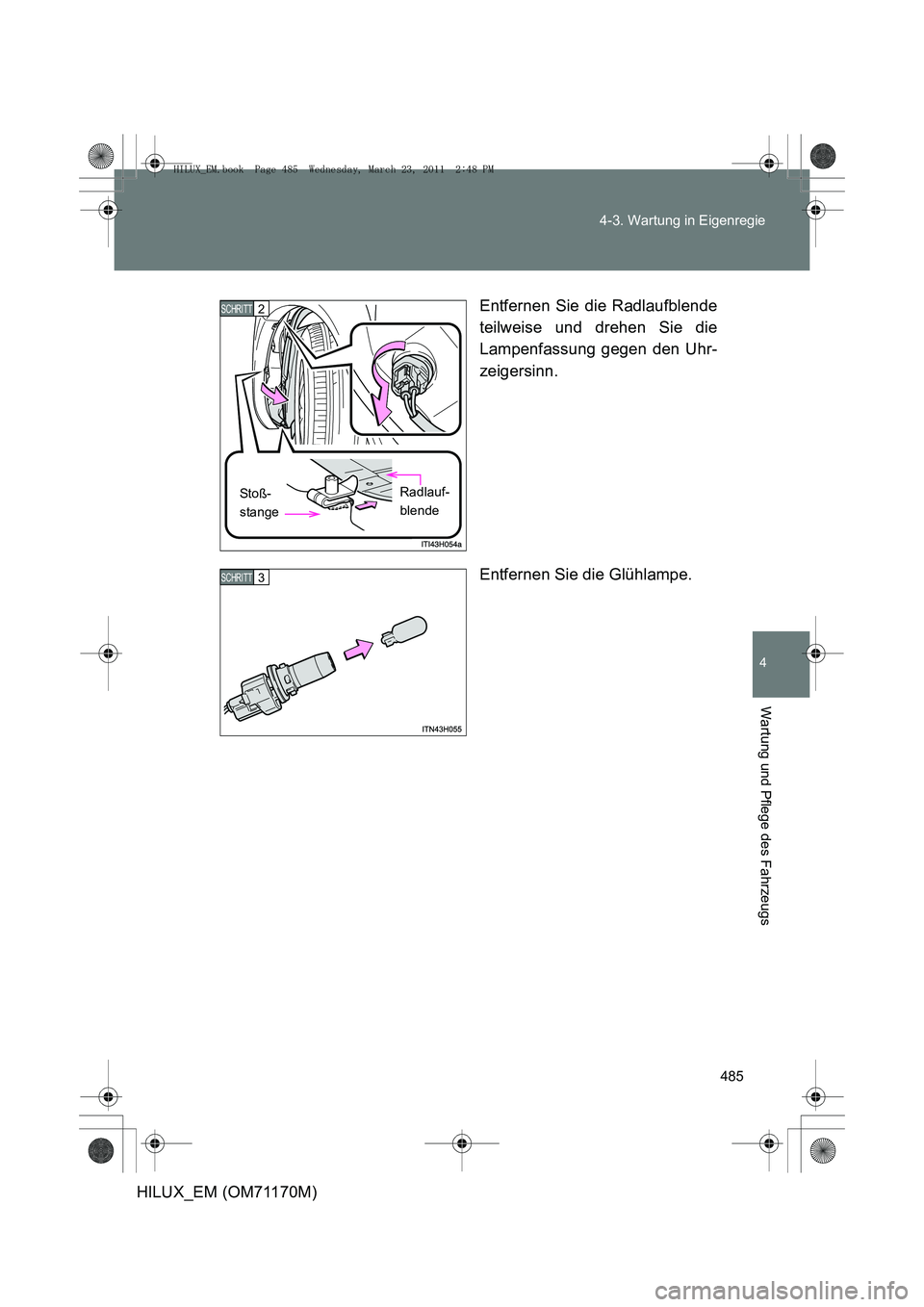

485
4-3. Wartung in Eigenregie
4
Wartung und Pflege des Fahrzeugs
HILUX_EM (OM71170M)
Entfernen Sie die Radlaufblende
teilweise und drehen Sie die
Lampenfassung gegen den Uhr-
zeigersinn.
Entfernen Sie die Glühlampe.
2 SCHRITT
St o ß -
stangeRadlauf-
blende
3 SCHRITT
HILUX_EM.book Page 485 Wednesday, March 23, 2011 2:48 PM

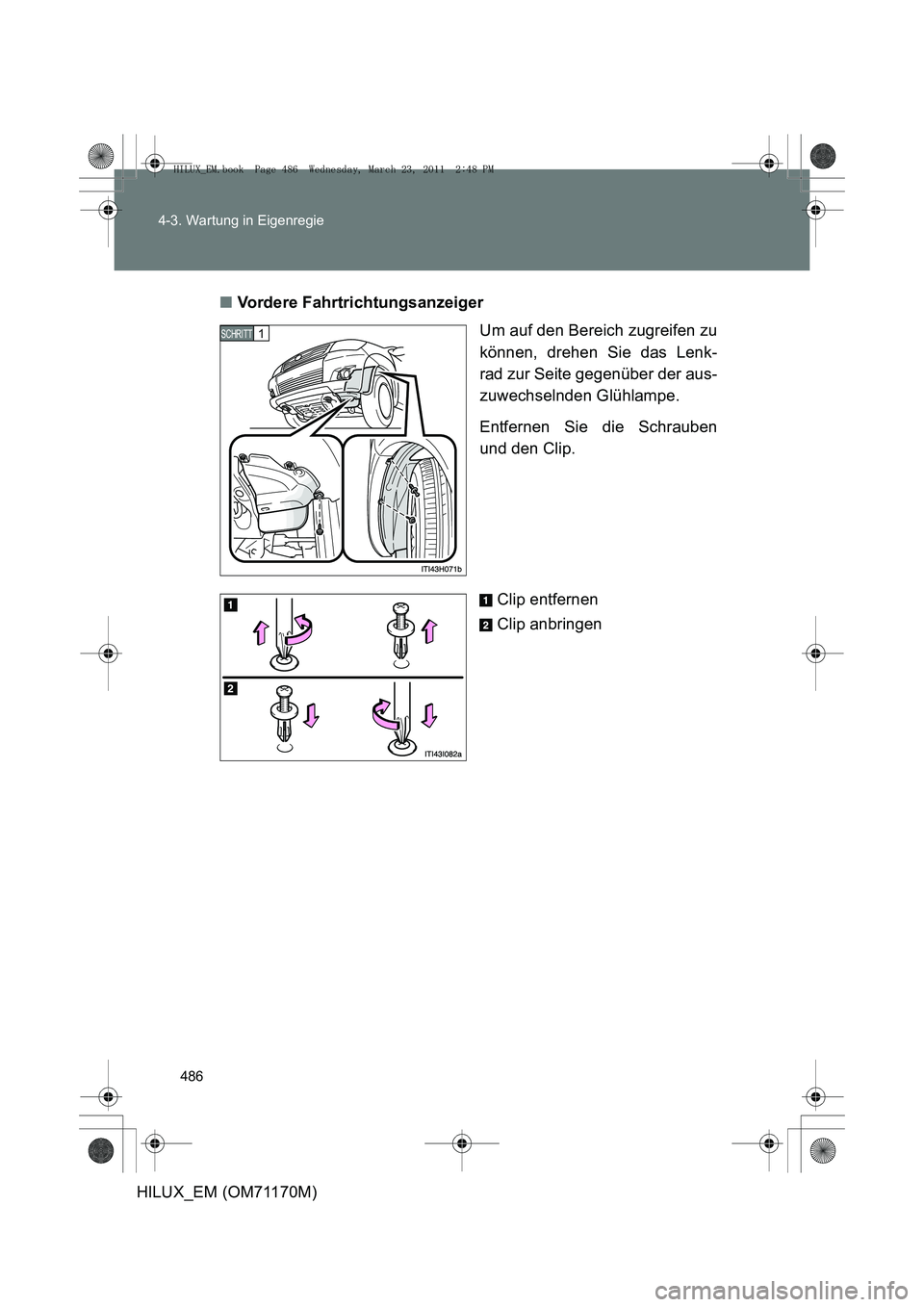

486
4-3. Wartung in Eigenregie
HILUX_EM (OM71170M)
■
Vordere Fahrtrichtungsanzeiger
Um auf den Bereich zugreifen zu
können, drehen Sie das Lenk-
rad zur Seite gegenüber der aus-
zuwechselnden Glühlampe.
Entfernen Sie die Schrauben
und den Clip.
Clip entfernen
Clip anbringen
1 SCHRITT
HILUX_EM.book Page 486 Wednesday, March 23, 2011 2:48 PM

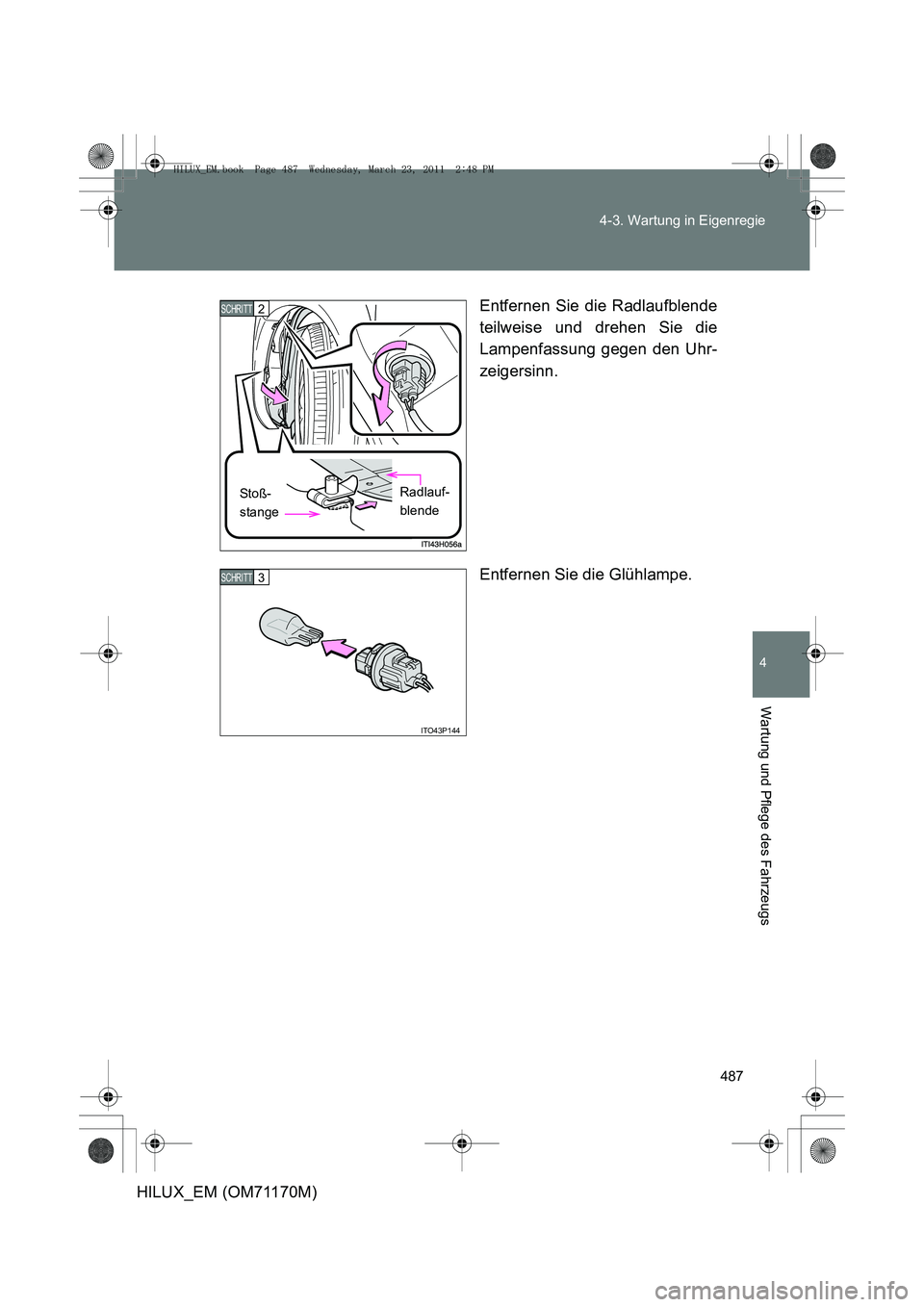

487
4-3. Wartung in Eigenregie
4
Wartung und Pflege des Fahrzeugs
HILUX_EM (OM71170M)
Entfernen Sie die Radlaufblende
teilweise und drehen Sie die
Lampenfassung gegen den Uhr-
zeigersinn.
Entfernen Sie die Glühlampe.
2 SCHRITT
St o ß -
stangeRadlauf-
blende
ITO43P144
3 SCHRITT
HILUX_EM.book Page 487 Wednesday, March 23, 2011 2:48 PM

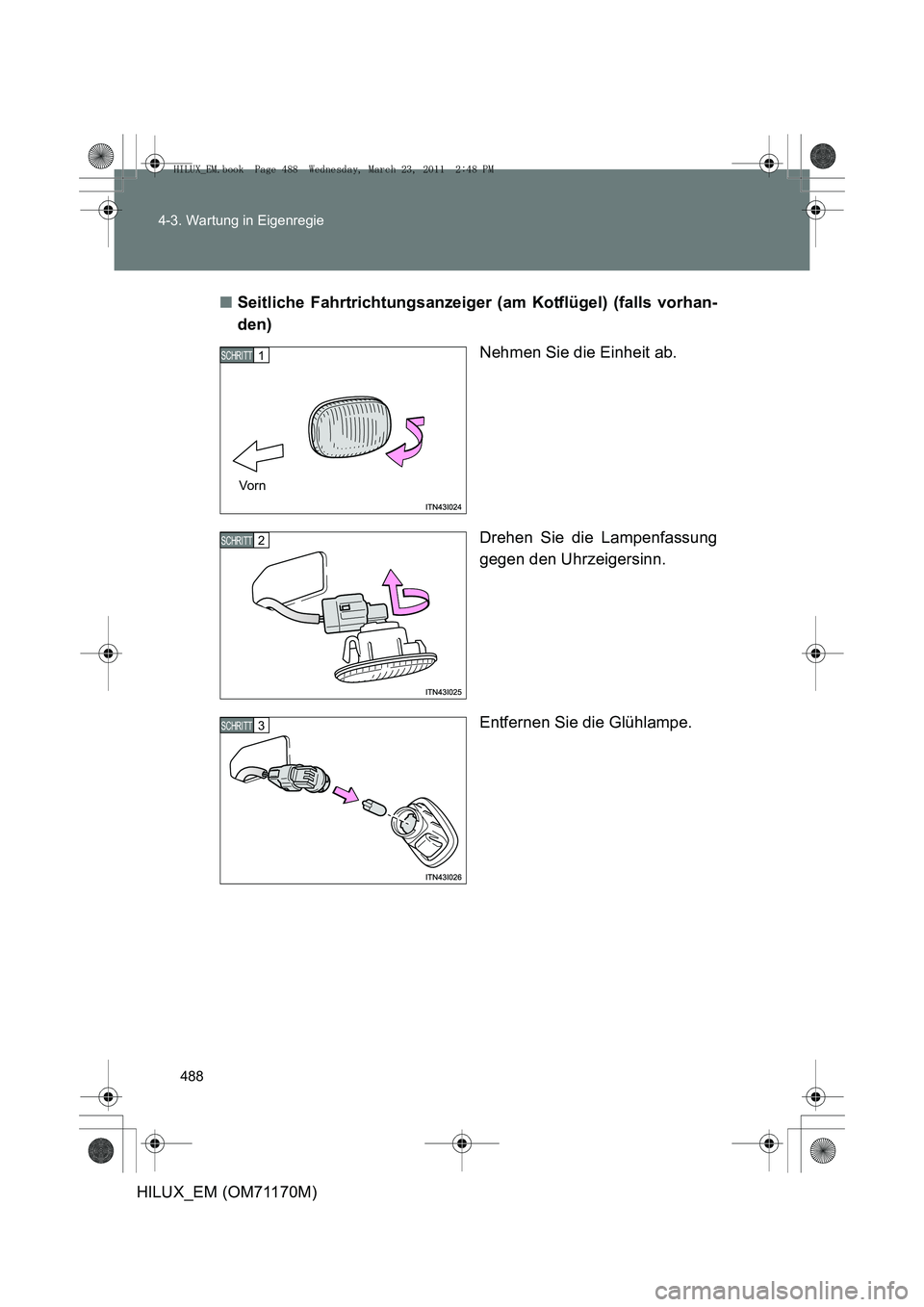

488
4-3. Wartung in Eigenregie
HILUX_EM (OM71170M)
■
Seitliche Fahrtrichtungsanzeiger (am Kotflügel) (falls vorhan-
den)
Nehmen Sie die Einheit ab.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Glühlampe.
1 SCHRITT
Vo rn
2 SCHRITT
3 SCHRITT
HILUX_EM.book Page 488 Wednesday, March 23, 2011 2:48 PM
