2011 TOYOTA HILUX Betriebsanleitungen (in German)

465
4-3. Wartung in Eigenregie
4
Wartung und Pflege des Fahrzeugs
HILUX_EM (OM71170M)

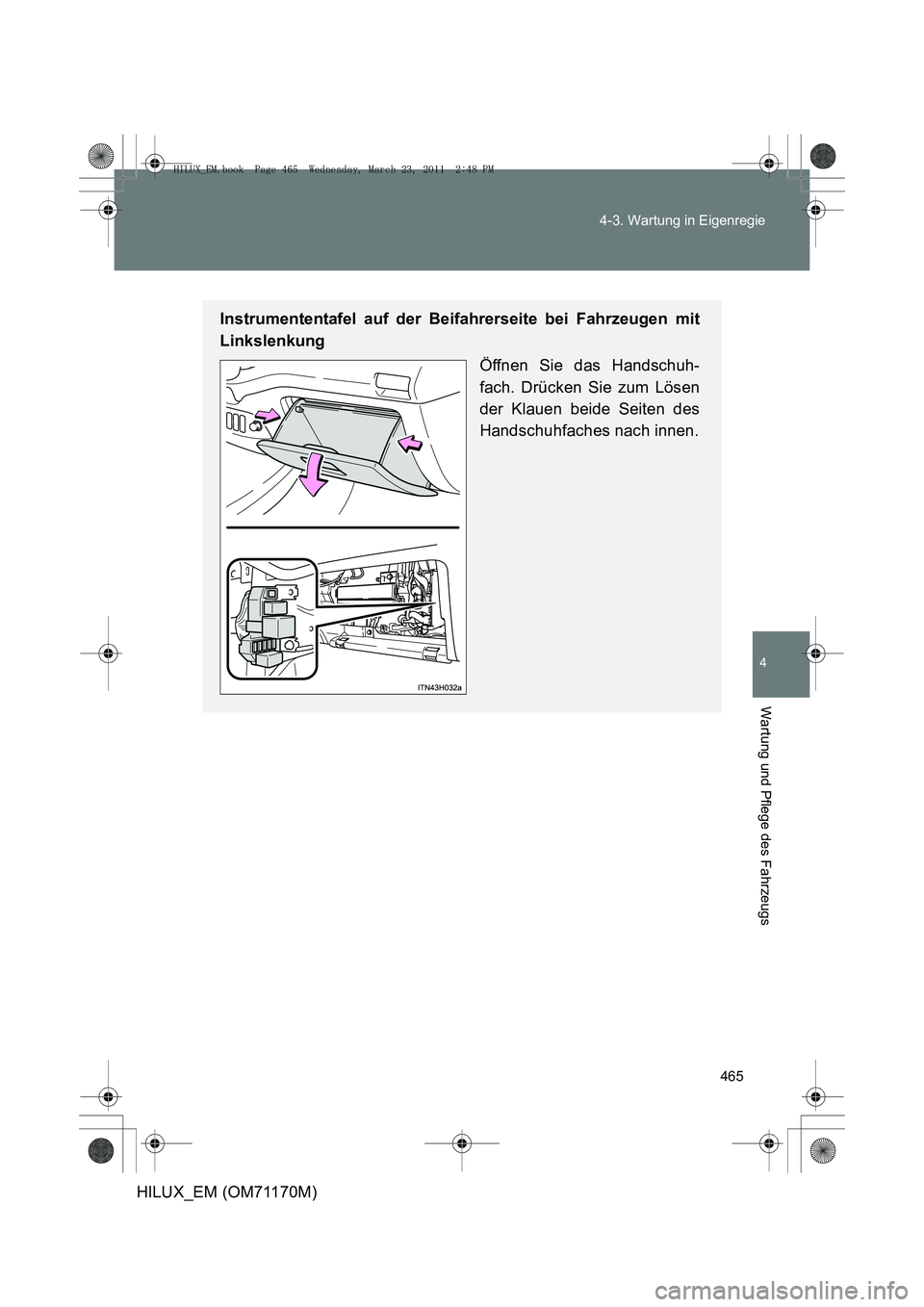

Instrumententafel auf der Beifahrerseite bei Fahrzeugen mit
Linkslenkung
Öffnen Sie das Handschuh-
fach. Drücken Sie zum Lösen
der Klauen beide Seiten des
Handschuhfaches nach innen.
HILUX_EM.book Page 465 Wednesday, March 23, 2011 2:48 PM

466
4-3. Wartung in Eigenregie
HILUX_EM (OM71170M)

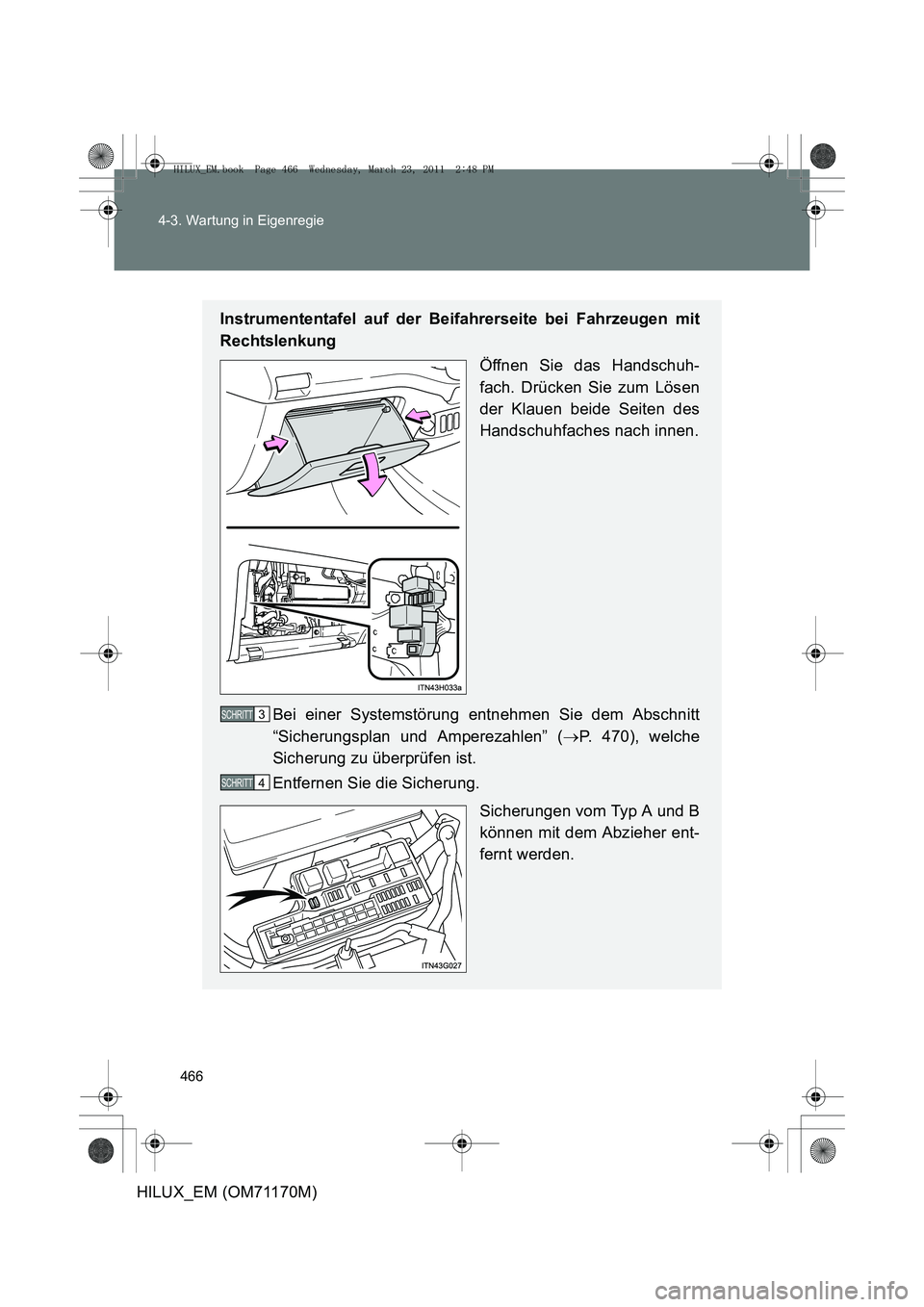

Instrumententafel auf der Beifahrerseite bei Fahrzeugen mit
Rechtslenkung
Öffnen Sie das Handschuh-
fach. Drücken Sie zum Lösen
der Klauen beide Seiten des
Handschuhfaches nach innen.
Bei einer Systemstörung entnehmen Sie dem Abschnitt
“Sicherungsplan und Amperezahlen” ( →P. 470), welche
Sicherung zu überprüfen ist.
Entfernen Sie die Sicherung.
Sicherungen vom Typ A und B
können mit dem Abzieher ent-
fernt werden.
3 SCHRITT
4 SCHRITT
HILUX_EM.book Page 466 Wednesday, March 23, 2011 2:48 PM

467
4-3. Wartung in Eigenregie
4
Wartung und Pflege des Fahrzeugs
HILUX_EM (OM71170M)

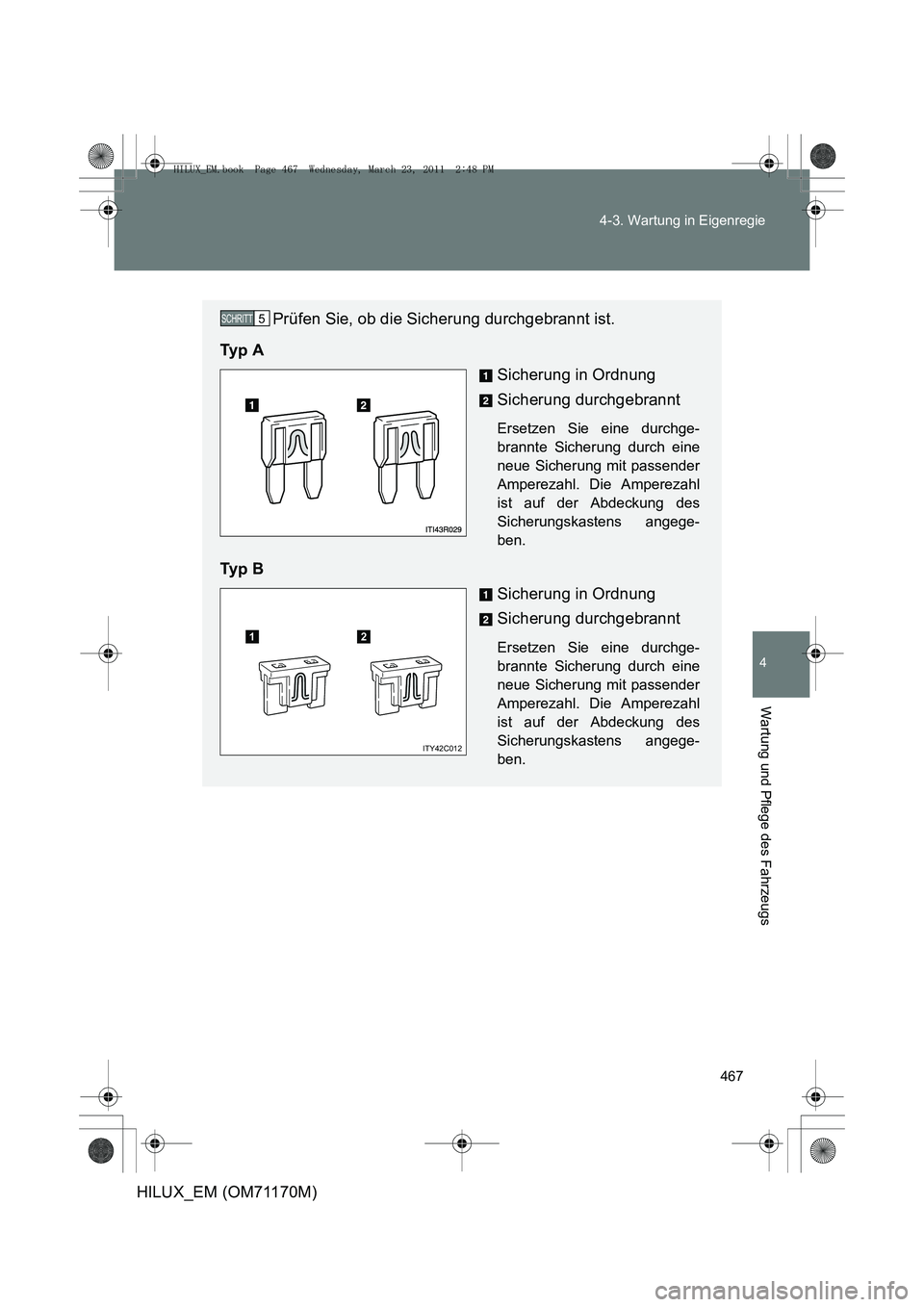

Prüfen Sie, ob die Sicherung durchgebrannt ist.
Ty p A Sicherung in Ordnung
Sicherung durchgebrannt
Ersetzen Sie eine durchge-
brannte Sicherung durch eine
neue Sicherung mit passender
Amperezahl. Die Amperezahl
ist auf der Abdeckung des
Sicherungskastens angege-
ben.
Ty p BSicherung in Ordnung
Sicherung durchgebrannt
Ersetzen Sie eine durchge-
brannte Sicherung durch eine
neue Sicherung mit passender
Amperezahl. Die Amperezahl
ist auf der Abdeckung des
Sicherungskastens angege-
ben.
5 SCHRITT
12
ITY42C012
HILUX_EM.book Page 467 Wednesday, March 23, 2011 2:48 PM

468
4-3. Wartung in Eigenregie
HILUX_EM (OM71170M)

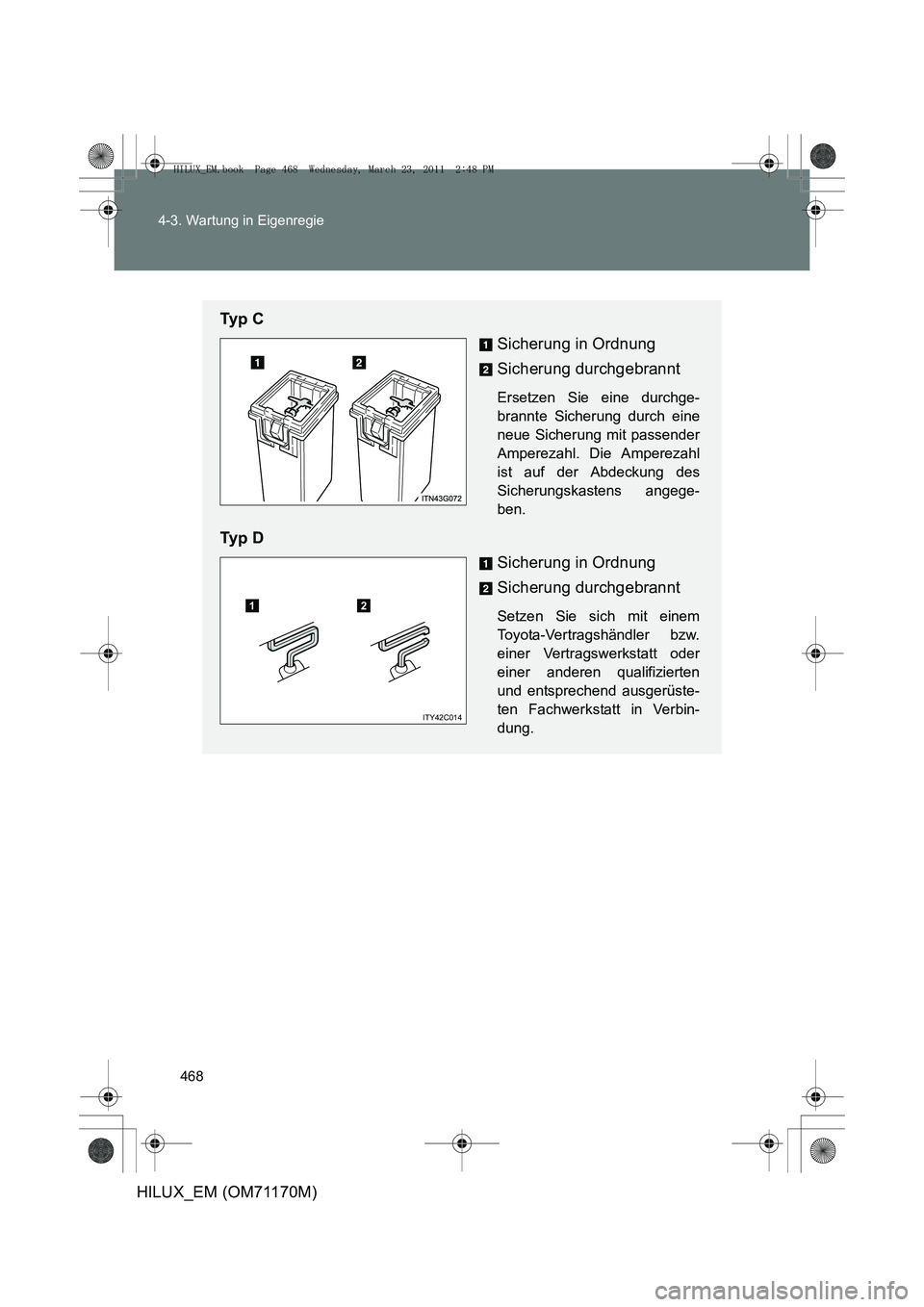

Ty p C
Sicherung in Ordnung
Sicherung durchgebrannt
Ersetzen Sie eine durchge-
brannte Sicherung durch eine
neue Sicherung mit passender
Amperezahl. Die Amperezahl
ist auf der Abdeckung des
Sicherungskastens angege-
ben.
Ty p DSicherung in Ordnung
Sicherung durchgebrannt
Setzen Sie sich mit einem
Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder
einer anderen qualifizierten
und entsprechend ausgerüste-
ten Fachwerkstatt in Verbin-
dung.12
ITY42C014
HILUX_EM.book Page 468 Wednesday, March 23, 2011 2:48 PM

469
4-3. Wartung in Eigenregie
4
Wartung und Pflege des Fahrzeugs
HILUX_EM (OM71170M)

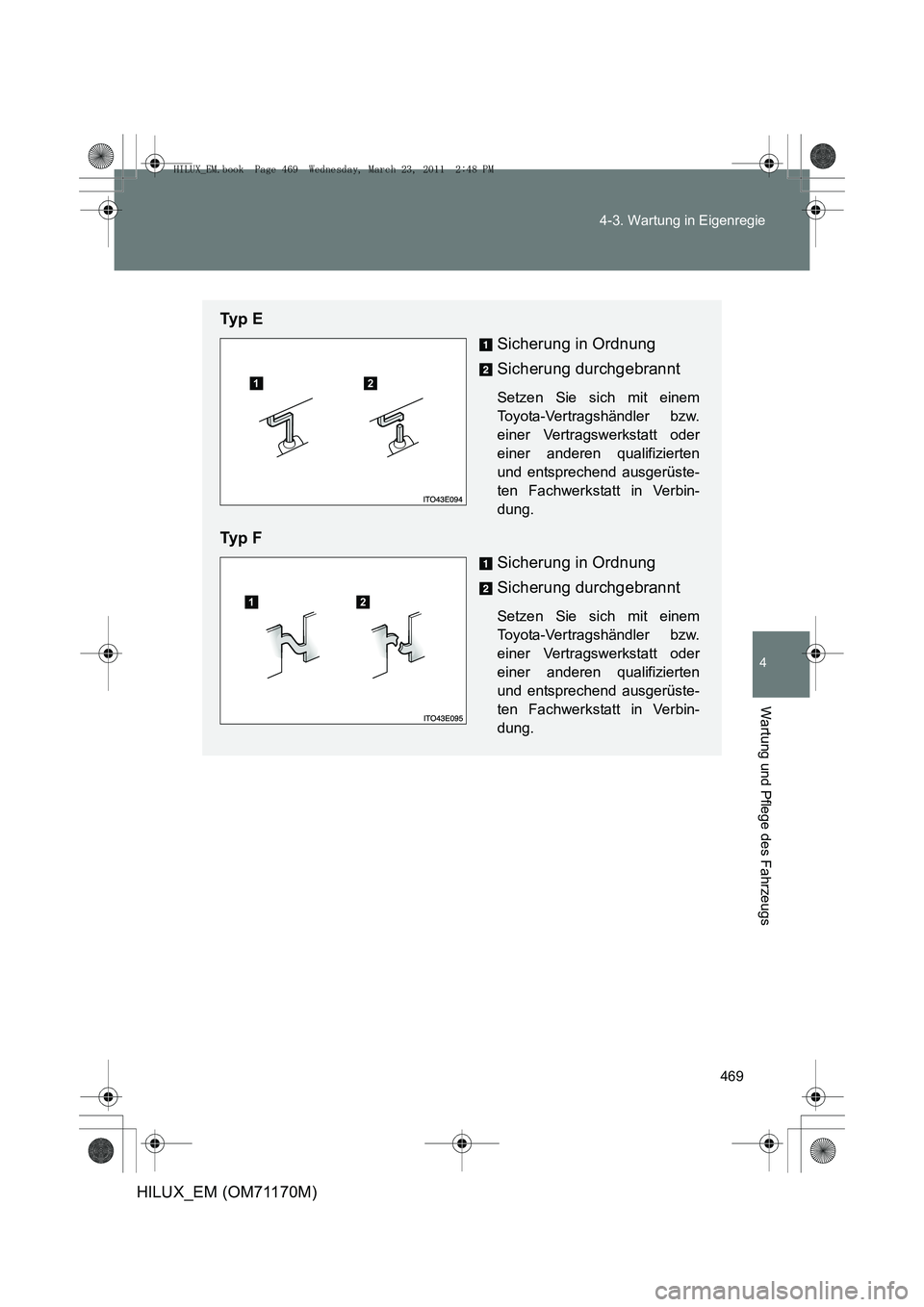

Ty p E
Sicherung in Ordnung
Sicherung durchgebrannt
Setzen Sie sich mit einem
Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder
einer anderen qualifizierten
und entsprechend ausgerüste-
ten Fachwerkstatt in Verbin-
dung.
Ty p FSicherung in Ordnung
Sicherung durchgebrannt
Setzen Sie sich mit einem
Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder
einer anderen qualifizierten
und entsprechend ausgerüste-
ten Fachwerkstatt in Verbin-
dung.
12
12
HILUX_EM.book Page 469 Wednesday, March 23, 2011 2:48 PM

470
4-3. Wartung in Eigenregie
HILUX_EM (OM71170M)
Sicherungsplan und Amperezahlen
Je nach Modell und Spezifikation können sich die Vorgaben für die
mit dem jeweiligen Schaltkreis verbundenen Sicherungen und
Systeme unterscheiden.
Motorraum
SicherungAmpereSchaltkreis
1SPARE25 AErsatzsicherung
2SPARE15 AErsatzsicherung
3SPARE10 AErsatzsicherung
4FOG15 ANebelscheinwerfer
5HORN10 AHupe
6EFI25 A
Multiport-Kraftstoffeinspritzanlage/
Multiport-Kraftstoffeinspritzanlage
mit sequenzieller Einspritzung
7PTC NO.150 AZusatzheizung
HILUX_EM.book Page 470 Wednesday, March 23, 2011 2:48 PM

471
4-3. Wartung in Eigenregie
4
Wartung und Pflege des Fahrzeugs
HILUX_EM (OM71170M)

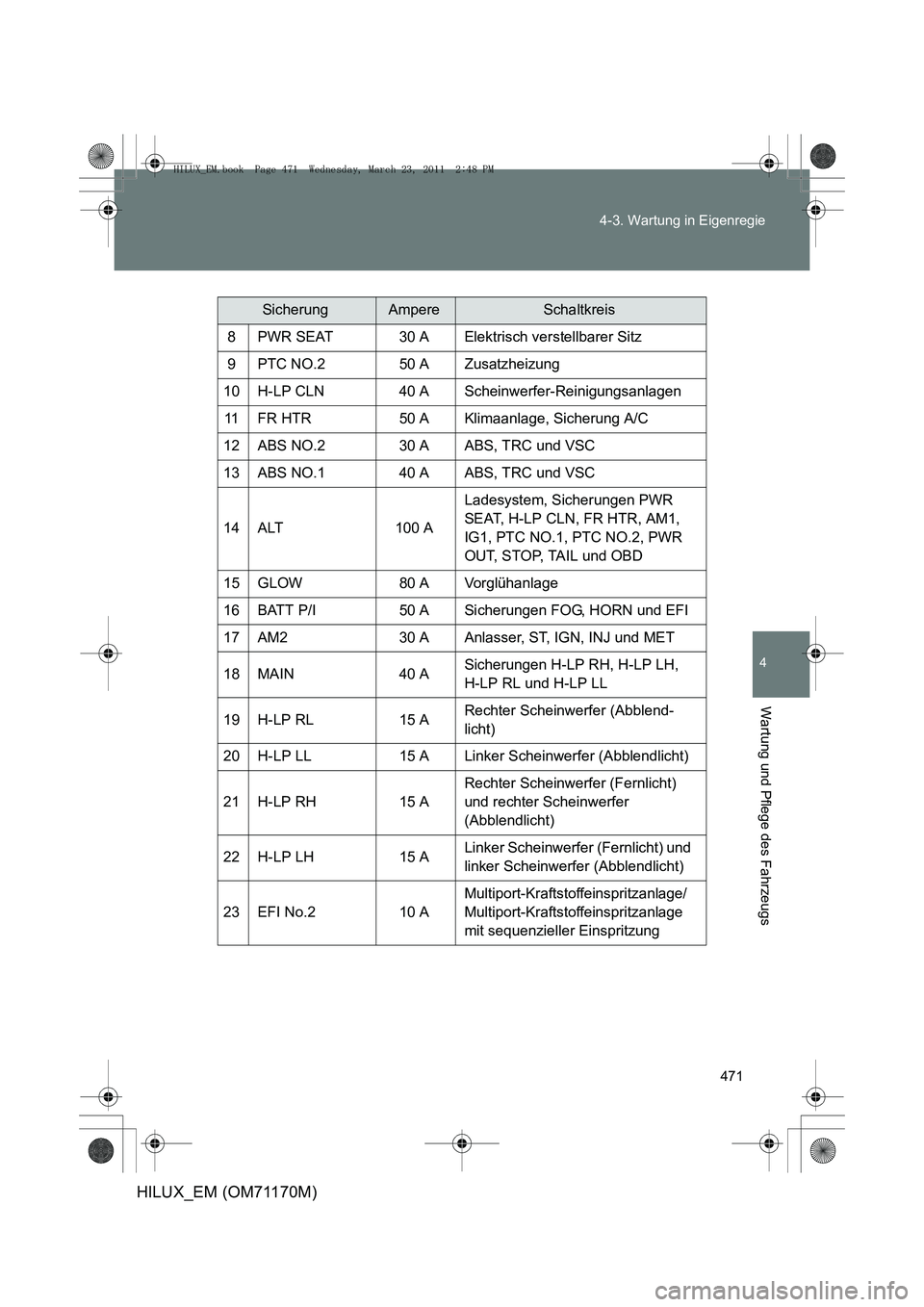

SicherungAmpereSchaltkreis
8PWR SEAT30 AElektrisch verstellbarer Sitz
9PTC NO.250 AZusatzheizung
10H-LP CLN40 AScheinwerfer-Reinigungsanlagen
11FR HTR50 AKlimaanlage, Sicherung A/C
12ABS NO.230 AABS, TRC und VSC
13ABS NO.140 AABS, TRC und VSC
14ALT100 A
Ladesystem, Sicherungen PWR
SEAT, H-LP CLN, FR HTR, AM1,
IG1, PTC NO.1, PTC NO.2, PWR
OUT, STOP, TAIL und OBD
15GLOW80 AVorglühanlage
16BATT P/I50 ASicherungen FOG, HORN und EFI
17AM230 AAnlasser, ST, IGN, INJ und MET
18MAIN40 ASicherungen H-LP RH, H-LP LH,
H-LP RL und H-LP LL
19H-LP RL15 ARechter Scheinwerfer (Abblend-
licht)
20H-LP LL15 ALinker Scheinwerfer (Abblendlicht)
21H-LP RH15 A
Rechter Scheinwerfer (Fernlicht)
und rechter Scheinwerfer
(Abblendlicht)
22H-LP LH15 ALinker Scheinwerfer (Fernlicht) und
linker Scheinwerfer (Abblendlicht)
23EFI No.210 A
Multiport-Kraftstoffeinspritzanlage/
Multiport-Kraftstoffeinspritzanlage
mit sequenzieller Einspritzung
HILUX_EM.book Page 471 Wednesday, March 23, 2011 2:48 PM

472
4-3. Wartung in Eigenregie
HILUX_EM (OM71170M)
SicherungAmpereSchaltkreis
24ECU-B10 A
Türkontaktschalter, Zentralverrie-
gelung, Türschloss-Fernbetäti-
gung, Lenksensor und
Scheinwerfer
25RAD15 AAudiosystem
26DOME7,5 A
Innenraumbeleuchtung, Motor-
schalterbeleuchtung, Fahrgast-
leuchte, Anzeigen und
Instrumente, Uhr, Multi-Informati-
onsdisplay, Türschloss-Fernbetäti-
gung, Tagfahrlichtsystem und
Nebelscheinwerfer
27A/F20 AAbgasreinigungssystem
28ALT-S7,5 ALadesystem
29TURN-HAZ15 AWarnblinkanlage und Fahrtrich-
tungsanzeiger
30ECU-B No.27,5 AKlimaanlage
31DCC30 ASicherungen ECU-B, DOME und
RAD
