2011 TOYOTA HILUX sensor

111
1-7. Sicherheitsinformationen
1
Vor der Fahrt
HILUX_EM (OM71170M)
Bauteile des SRS-Airbagsystems
Vordere Airbagsensoren
Beifahrer-Airbag
Seiten- und Kopf-/Schulterair-
bagsensoren
(falls vorhanden)
Kopf-/Schulterairbagsenso-
ren (falls vorhanden)
Seiten-Airbags
(falls vorhanden)
Kopf-/Schulterairbags
(falls vorhanden)
SRS-Warnleuchte
Fahrerairbag
Airbagsensor-Baugruppe
SRS-Seiten- und Kopf-/Schulterairbags
SRS-Seitenairbags (falls vorhanden)
Können helfen, den Körper von Insassen auf den Vordersitzen
zu schützen.
SRS-Kopf-/Schulterairbags (falls vorhanden)
Können helfen, vor allem den Kopf von Insassen auf den äuße-
ren Sitzen zu schützen.
HILUX_EM.book Page 111 Wednesday, March 23, 2011 2:48 PM

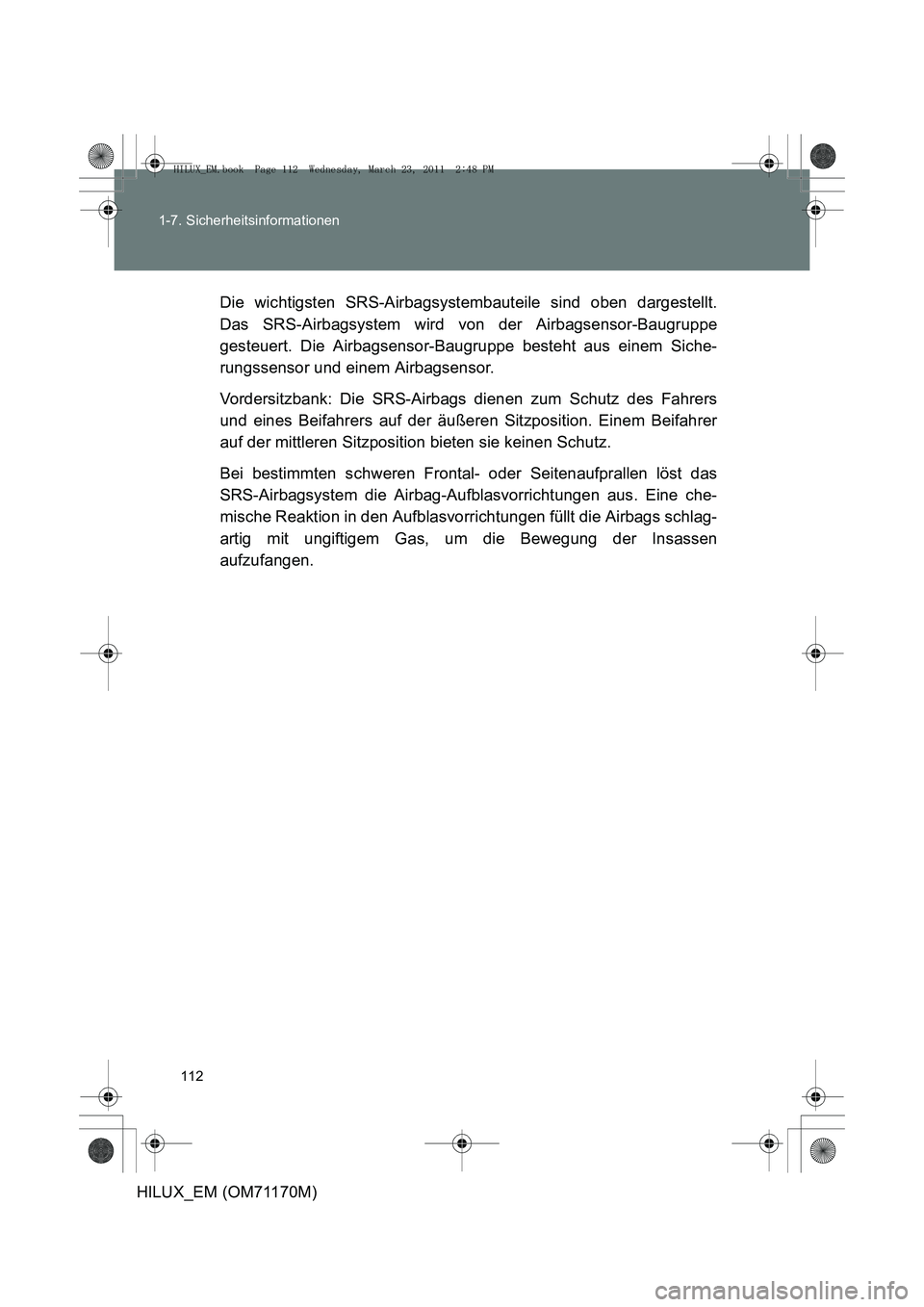

112
1-7. Sicherheitsinformationen
HILUX_EM (OM71170M)
Die wichtigsten SRS-Airbagsystembauteile sind oben dargestellt.
Das SRS-Airbagsystem wird von der Airbagsensor-Baugruppe
gesteuert. Die Airbagsensor-Baugruppe besteht aus einem Siche-
rungssensor und einem Airbagsensor.
Vordersitzbank: Die SRS-Airbags dienen zum Schutz des Fahrers
und eines Beifahrers auf der äußeren Sitzposition. Einem Beifahrer
auf der mittleren Sitzposition bieten sie keinen Schutz.
Bei bestimmten schweren Frontal- oder Seitenaufprallen löst das
SRS-Airbagsystem die Airbag-Aufblasvorrichtungen aus. Eine che-
mische Reaktion in den Aufblasvorrichtungen füllt die Airbags schlag-
artig mit ungiftigem Gas, um die Bewegung der Insassen
aufzufangen.
HILUX_EM.book Page 112 Wednesday, March 23, 2011 2:48 PM

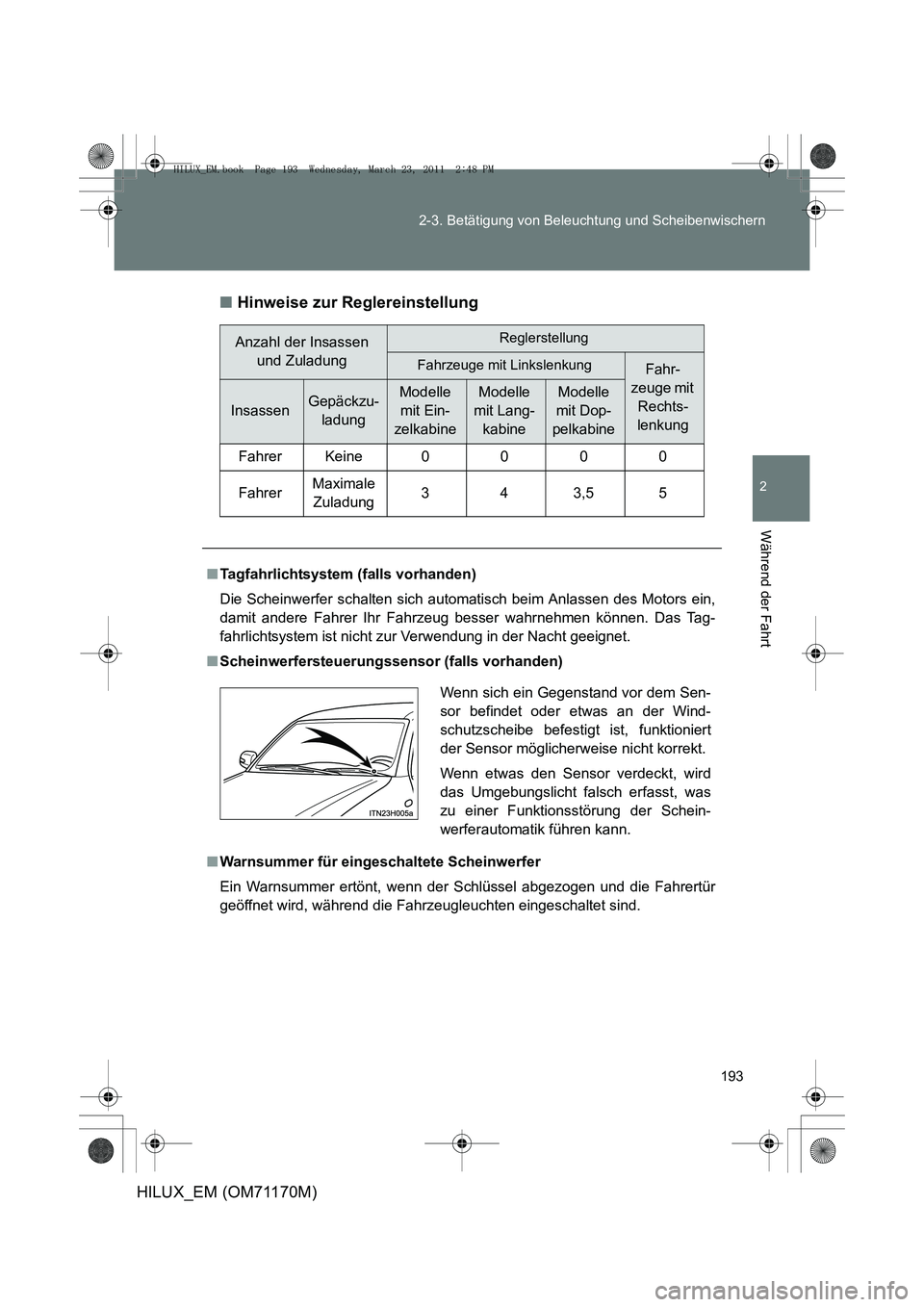

193
2-3. Betätigung von Beleuchtung und Scheibenwischern
2
Während der Fahrt
HILUX_EM (OM71170M)
■
Hinweise zur Reglereinstellung
Anzahl der Insassen
und ZuladungReglerstellung
Fahrzeuge mit LinkslenkungFahr-
zeuge mit Rechts-
lenkung
InsassenGepäckzu- ladungModelle mit Ein-
zelkabineModelle
mit Lang- kabineModelle
mit Dop-
pelkabine
FahrerKeine0000
Fahrer Maximale
Zuladung 343,55
■ Tagfahrlichtsystem (falls vorhanden)
Die Scheinwerfer schalten sich automatisch beim Anlassen des Motors ein,
damit andere Fahrer Ihr Fahrzeug besser wahrnehmen können. Das Tag-
fahrlichtsystem ist nicht zur Verwendung in der Nacht geeignet.
■ Scheinwerfersteuerungssen sor (falls vorhanden)
■ Warnsummer für eingeschaltete Scheinwerfer
Ein Warnsummer ertönt, wenn der Schlüssel abgezogen und die Fahrertür
geöffnet wird, während die Fahrzeugleuchten eingeschaltet sind.
Wenn sich ein Gegenstand vor dem Sen-
sor befindet oder etwas an der Wind-
schutzscheibe befestigt ist, funktioniert
der Sensor möglicherweise nicht korrekt.
Wenn etwas den Sensor verdeckt, wird
das Umgebungslicht falsch erfasst, was
zu einer Funktionsstörung der Schein-
werferautomatik führen kann.
HILUX_EM.book Page 193 Wednesday, March 23, 2011 2:48 PM

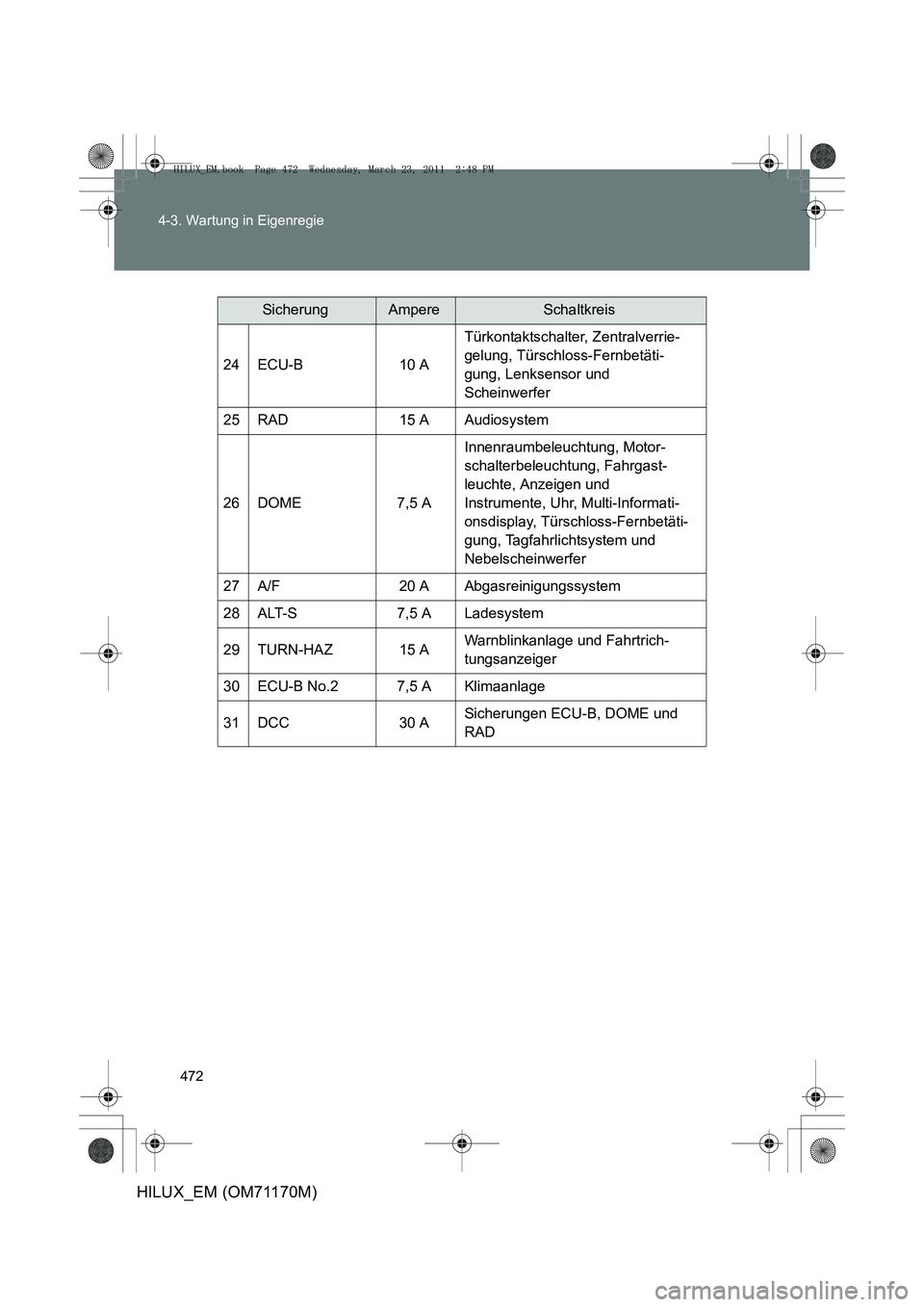

472
4-3. Wartung in Eigenregie
HILUX_EM (OM71170M)
SicherungAmpereSchaltkreis
24ECU-B10 A
Türkontaktschalter, Zentralverrie-
gelung, Türschloss-Fernbetäti-
gung, Lenksensor und
Scheinwerfer
25RAD15 AAudiosystem
26DOME7,5 A
Innenraumbeleuchtung, Motor-
schalterbeleuchtung, Fahrgast-
leuchte, Anzeigen und
Instrumente, Uhr, Multi-Informati-
onsdisplay, Türschloss-Fernbetäti-
gung, Tagfahrlichtsystem und
Nebelscheinwerfer
27A/F20 AAbgasreinigungssystem
28ALT-S7,5 ALadesystem
29TURN-HAZ15 AWarnblinkanlage und Fahrtrich-
tungsanzeiger
30ECU-B No.27,5 AKlimaanlage
31DCC30 ASicherungen ECU-B, DOME und
RAD
HILUX_EM.book Page 472 Wednesday, March 23, 2011 2:48 PM

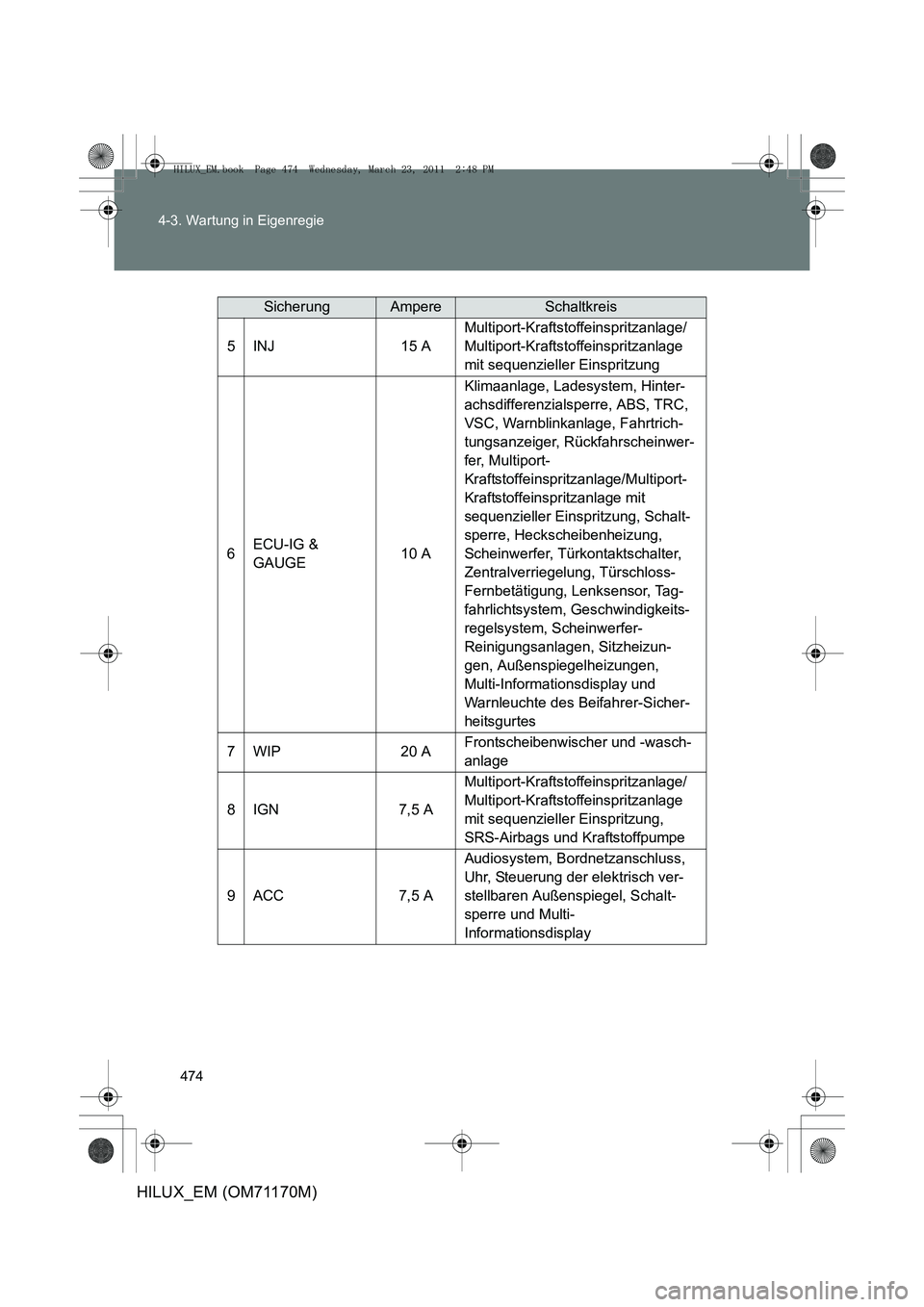

474
4-3. Wartung in Eigenregie
HILUX_EM (OM71170M)
SicherungAmpereSchaltkreis
5INJ15 A
Multiport-Kraftstoffeinspritzanlage/
Multiport-Kraftstoffeinspritzanlage
mit sequenzieller Einspritzung
6ECU-IG &
GAUGE10 A
Klimaanlage, Ladesystem, Hinter-
achsdifferenzialsperre, ABS, TRC,
VSC, Warnblinkanlage, Fahrtrich-
tungsanzeiger, Rückfahrscheinwer-
fer, Multiport-
Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit
sequenzieller Einspritzung, Schalt-
sperre, Heckscheibenheizung,
Scheinwerfer, Türkontaktschalter,
Zentralverriegelung, Türschloss-
Fernbetätigung, Lenksensor, Tag-
fahrlichtsystem, Geschwindigkeits-
regelsystem, Scheinwerfer-
Reinigungsanlagen, Sitzheizun-
gen, Außenspiegelheizungen,
Multi-Informationsdisplay und
Warnleuchte des Beifahrer-Sicher-
heitsgurtes
7WIP20 AFrontscheibenwischer und -wasch-
anlage
8IGN7,5 A
Multiport-Kraftstoffeinspritzanlage/
Multiport-Kraftstoffeinspritzanlage
mit sequenzieller Einspritzung,
SRS-Airbags und Kraftstoffpumpe
9ACC7,5 A
Audiosystem, Bordnetzanschluss,
Uhr, Steuerung der elektrisch ver-
stellbaren Außenspiegel, Schalt-
sperre und Multi-
Informationsdisplay
HILUX_EM.book Page 474 Wednesday, March 23, 2011 2:48 PM
