2011 TOYOTA COROLLA Manuel du propriétaire (in French)

455
4-3
. Entr etien à fai re s oi-même
4
Ent retien et soin
COROL LA_D

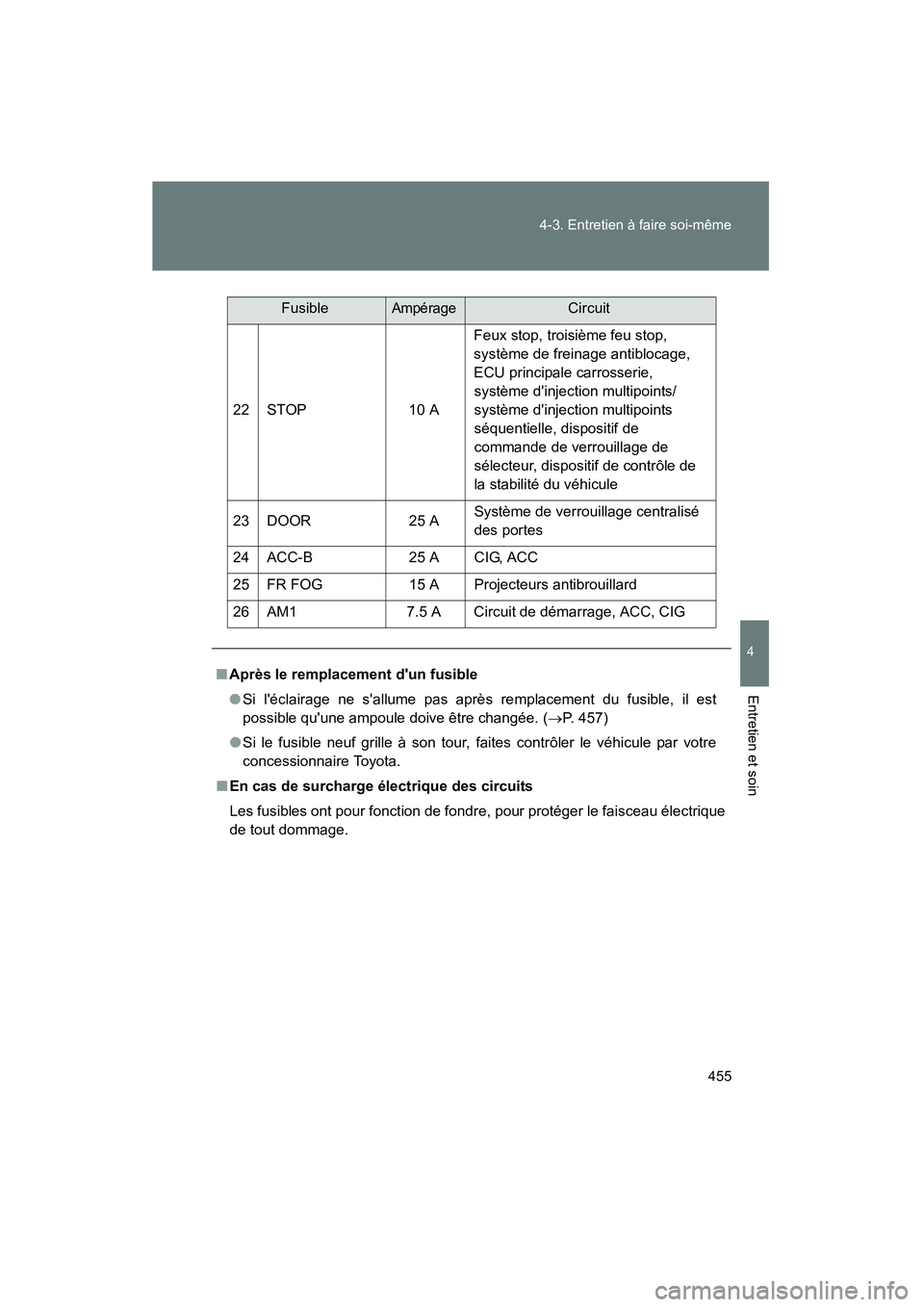

22 STOP 10 AF
eux stop, trois ième feu stop,
sys tème de freinage anti blocage,
ECU pr inc ipale c arros serie,
sys tème d'in jection mul tipoint s/
sys tème d'in jection mul tipoint s
s équenti elle, dis positi f de
c ommande de v errouillage de
s électeur , dispos itif de contrôle de
la s tabil ité du v éhicule
23 DOOR 25 ASy
stème de v errouillage c entral isé
des portes
24 ACC-B 25 ACIG , ACC
25 FR FOG 15 AProjecteurs antibrouillard
26 AM1 7.5 ACircuit de démarrage, ACC, CIG
■ Après le remp lacement d'un fusible
● Si l'éc lairage ne s'all ume pas après rempl ace ment du fusible, il es t
pos sibl e qu'une ampoule doi ve être changée. ( →P. 457)
● Si le fus ible neuf grille à son tour , faites contrôl er le v éhicule p ar vo tre
c onces sionnai re T oyota.
■ En cas d e surcharge électrique des circuit s
Les fusibles ont pour fonction de fondre, pour protéger le fais ceau élec trique
de tout dommage.
FusibleAmpé rageCircui t

456 4-3. Entre tie n à fai re s oi-même
COROL LA_D

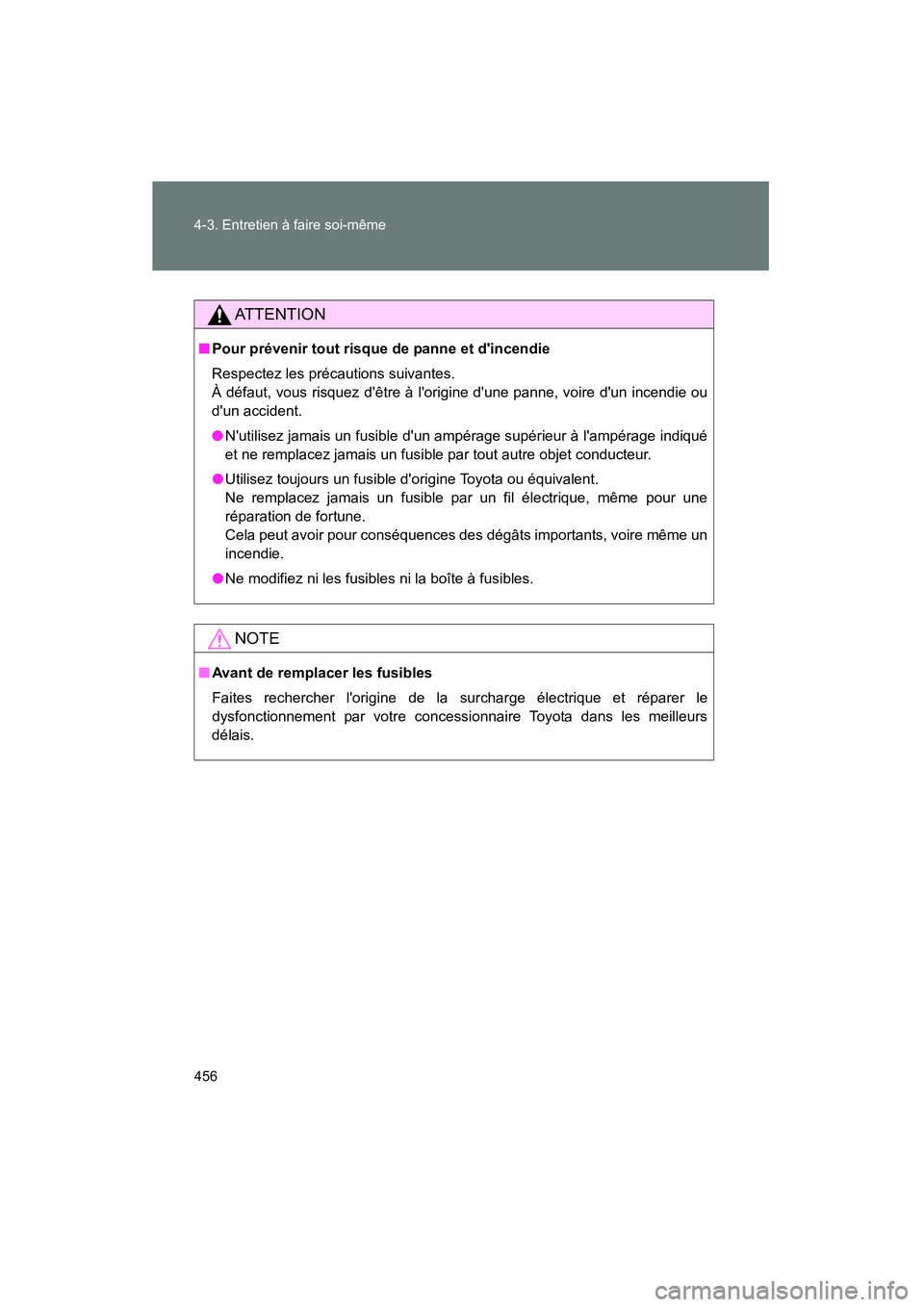

ATTENTION
■Pour prévenir tout risqu e de panne et d'in cendie
Respectez les précautions suivantes .
À défaut, v ous risquez d'être à l'origine d'une panne, v oire d'un in cendie ou
d'un ac cident.
● N'uti lisez ja mais un fus ible d'un ampérage supérieur à l'ampérage indiqué
et ne rempl acez jamai s un fus ibl e p ar tout autre objet c onducteur.
● Uti lisez tou jours un fus ibl e d'or igine T oyota ou équi valent.
Ne remplac ez jamai s un fus ibl e p ar un fi l électr ique, même pour une
rép aration de fortune.
Cel a peut av oir pour c onséquences des dégâts import ants, v oire même un
i ncendie.
● Ne modi fiez ni les fus ibles ni la boîte à fus ibles .
NOT E
■Avant de remplacer les fu sibles
Faites reche rcher l'origi ne de la surchar ge électrique et réparer le
dy sfonc tionnement p ar v otr e conces sionnaire T oyota dans les meil leurs
délais .

457
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D
Ampoules
Vous pouvez changer les ampoules ci-après par vous-même. La
difficulté de remplacement des ampoules dépend de celles-ci. Si le
remplacement nécessaire de l'ampoule vous semble difficile à
effectuer, faites appel votre concessionnaire Toyota.
Pour de plus amples informations sur le remplacement des autres
ampoules du véhicule, consultez votre concessionnaire Toyota.
■Préparez une ampoule de rechange.
Vérifiez la puissance (en Watts) de l'ampoule à remplacer.
(→ P. 544)
■ Emplacement des ampoules à l'avant
Feux de route
et éclairages
de jour
Feux de croisementClignotants et feux de stationnement avant
Projecteurs antibrouillard (sur modèles équipés)
Feux de position latéraux avant

458 4-3. Entretien à faire soi-même
COROLLA_D

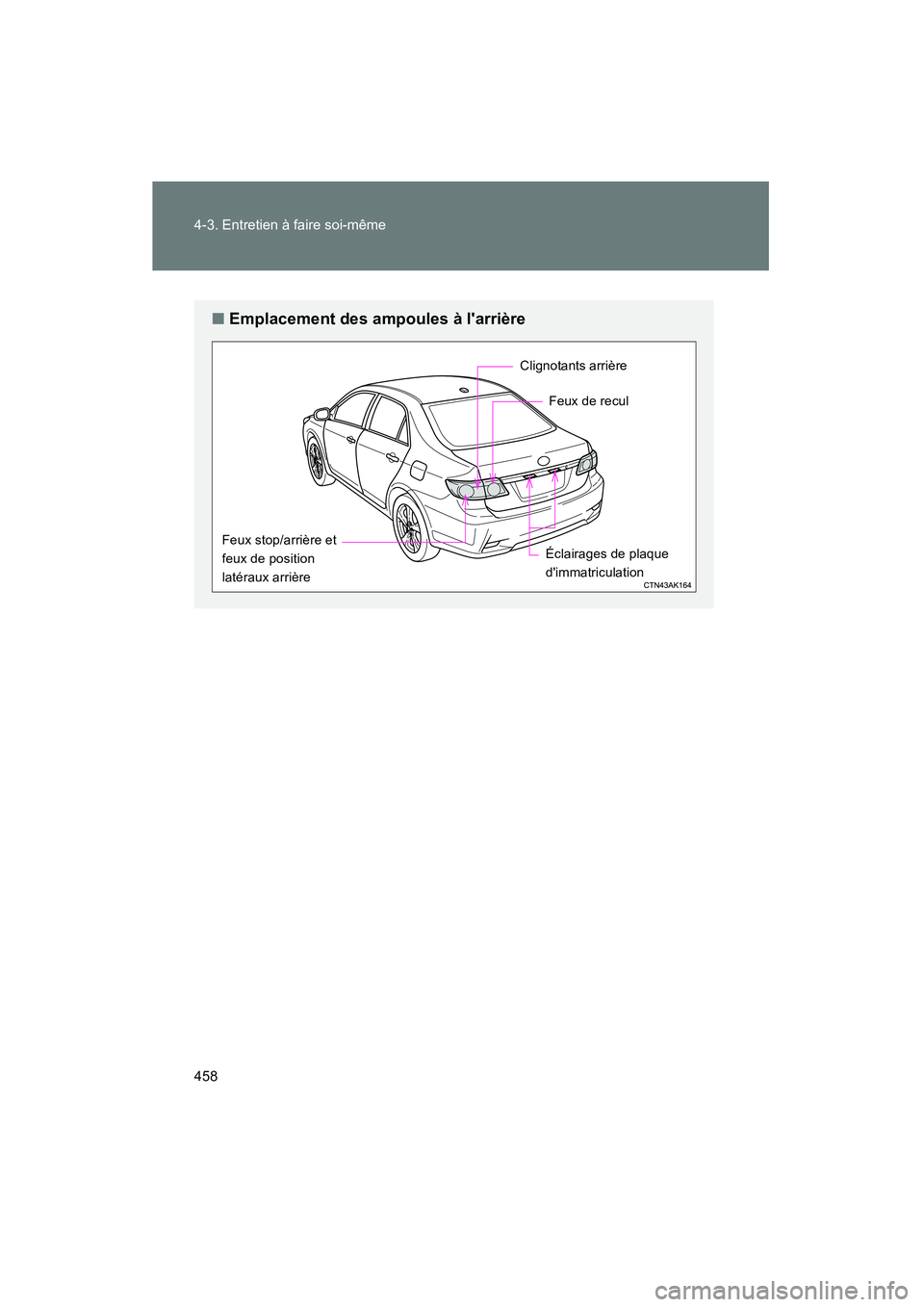

■Emplacement des ampoules à l'arrière
Feux stop/arrière et
feux de position
latéraux arrière Clignotants arrière
Feux de recul
Éclairages de plaque
d'immatriculation

459
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D

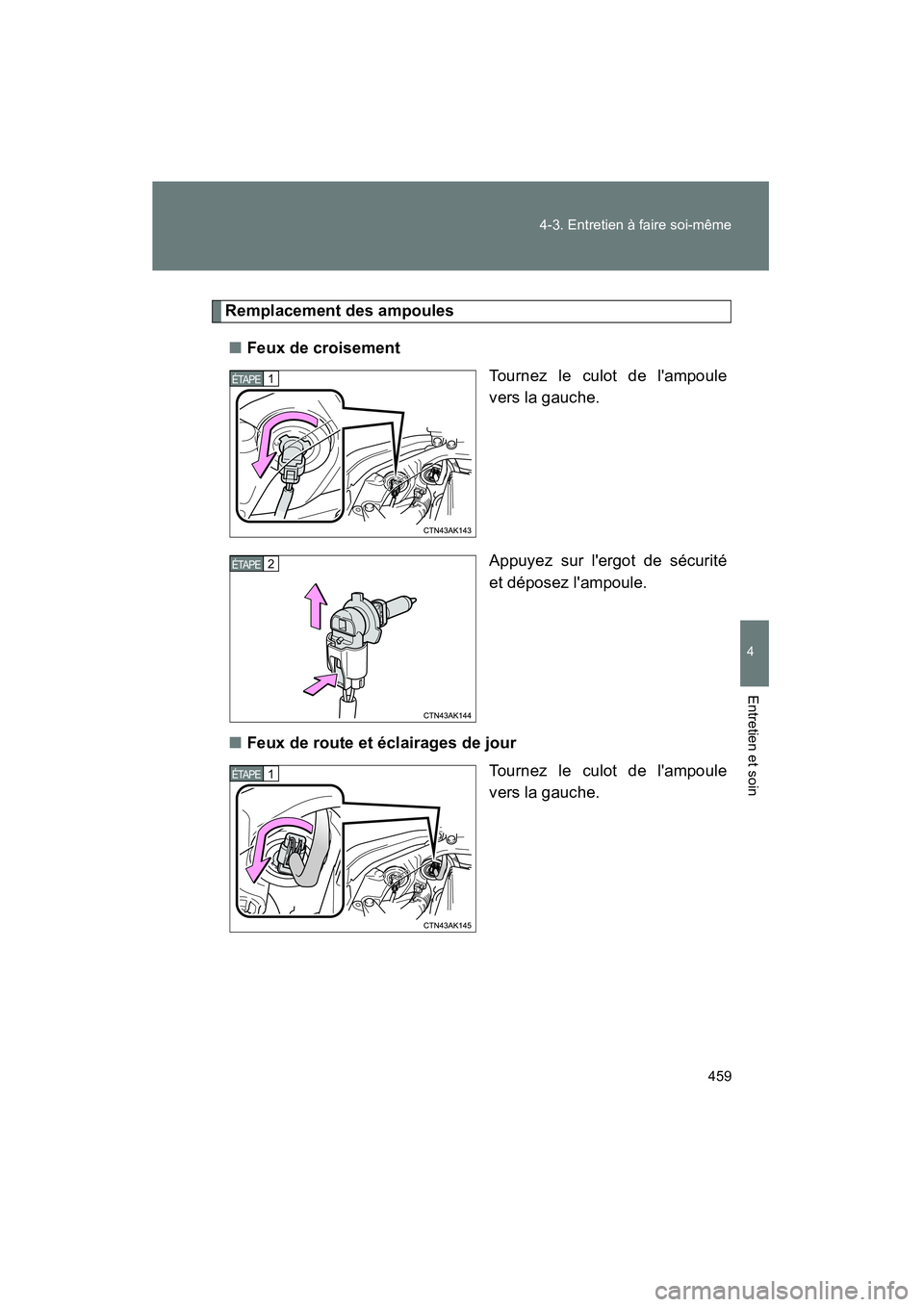

Remplacement des ampoules
■ Feux de croisement
Tournez le culot de l'ampoule
vers la gauche.
Appuyez sur l'ergot de sécurité
et déposez l'ampoule.
■ Feux de route et éclairages de jour
Tournez le culot de l'ampoule
vers la gauche.
1ÉTAPE
2ÉTAPE
1ÉTAPE

460 4-3. Entretien à faire soi-même

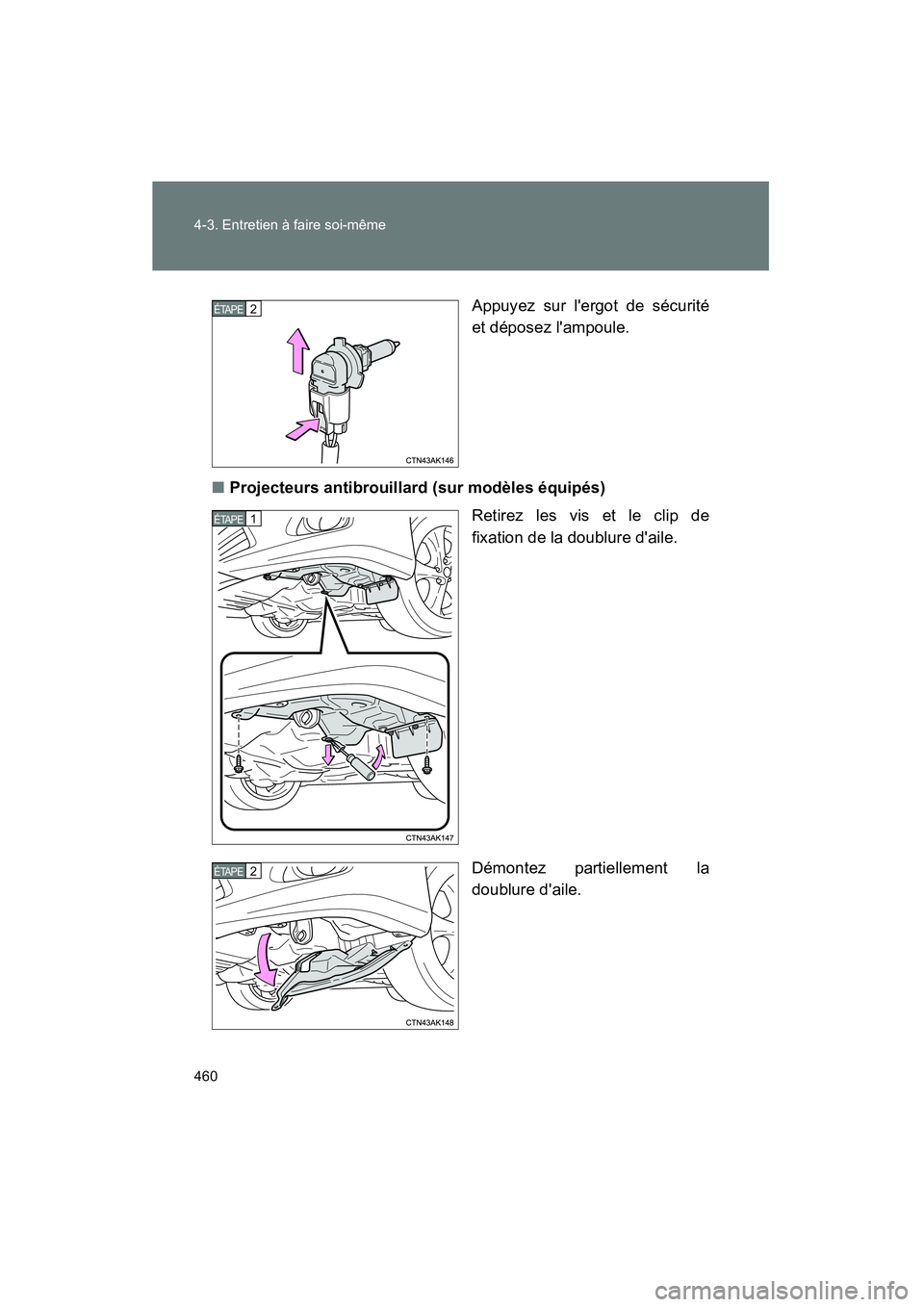

COROLLA_DAppuyez sur l'ergot de sécurité
et déposez l'ampoule.
■ Projecteurs antibrouillard (sur modèles équipés)
Retirez les vis et le clip de
fixation de la doublure d'aile.
Démontez partiellement la
doublure d'aile.
2ÉTAPE
1ÉTAPE
2ÉTAPE

461
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D

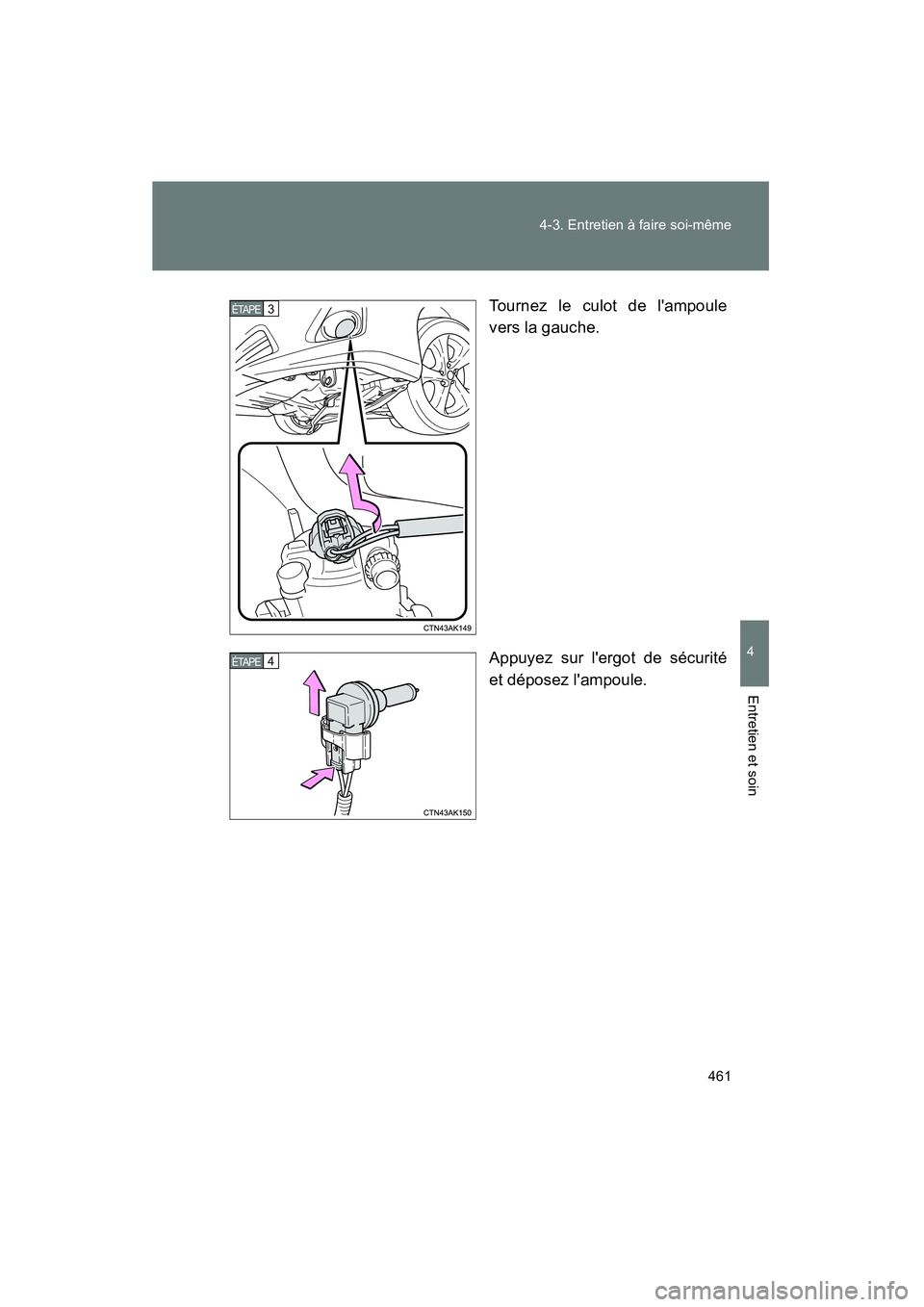

Tournez le culot de l'ampoule
vers la gauche.
Appuyez sur l'ergot de sécurité
et déposez l'ampoule.
3ÉTAPE
4ÉTAPE

462 4-3. Entretien à faire soi-même
COROLLA_D■

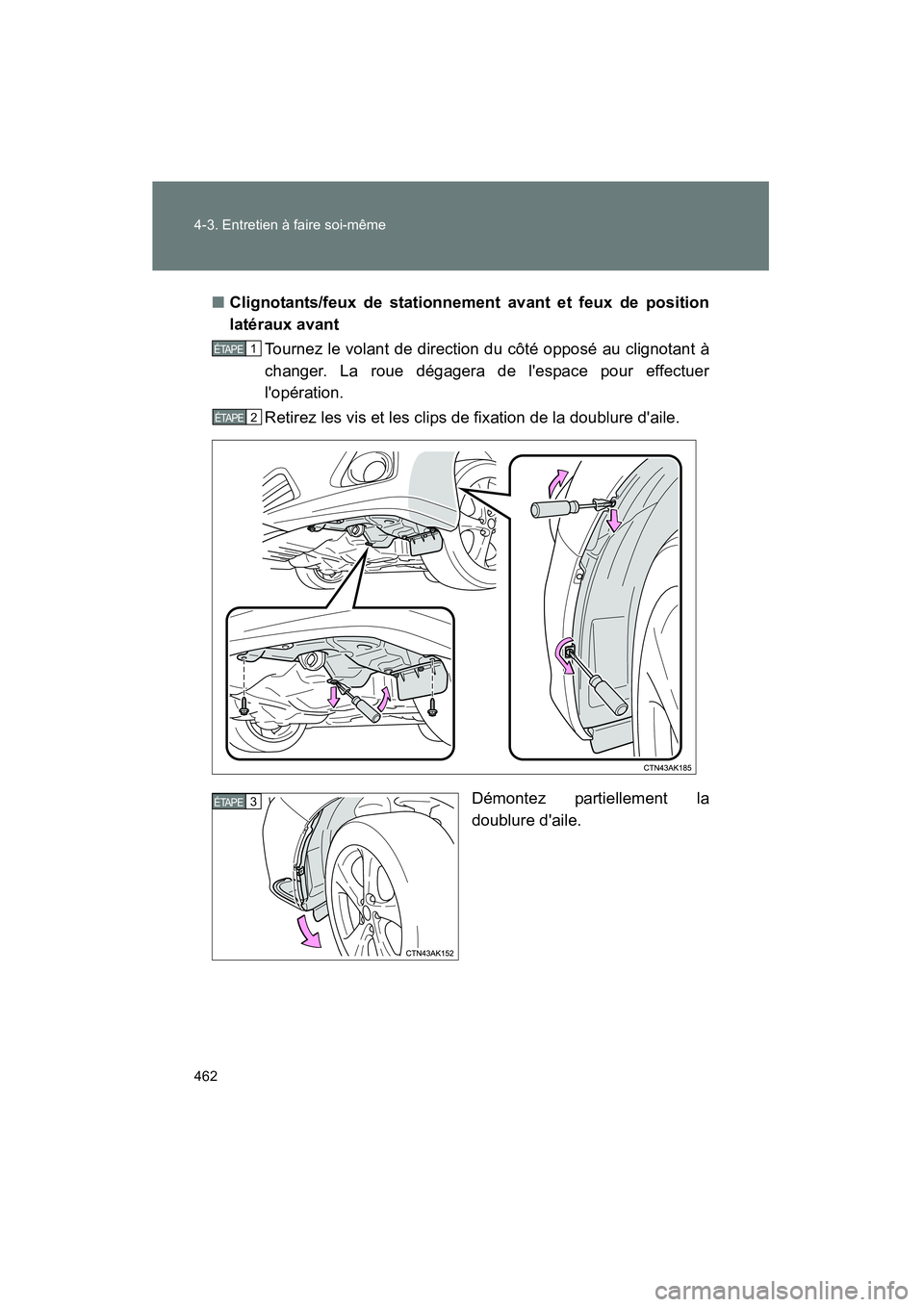

Clignotants/feux de stationnement avant et feux de position
latéraux avant
Tournez le volant de direction du côté opposé au clignotant à
changer. La roue dégagera de l'espace pour effectuer
l'opération.
Retirez les vis et les clips de fixation de la doublure d'aile.
Démontez partiellement la
doublure d'aile.
1ÉTAPE
2ÉTAPE
3ÉTAPE
