2011 TOYOTA COROLLA Manuel du propriétaire (in French)

5
En cas d e p rob lème
495
5-2
. Mesures à prendre en cas d'urgence
COROL LA_D

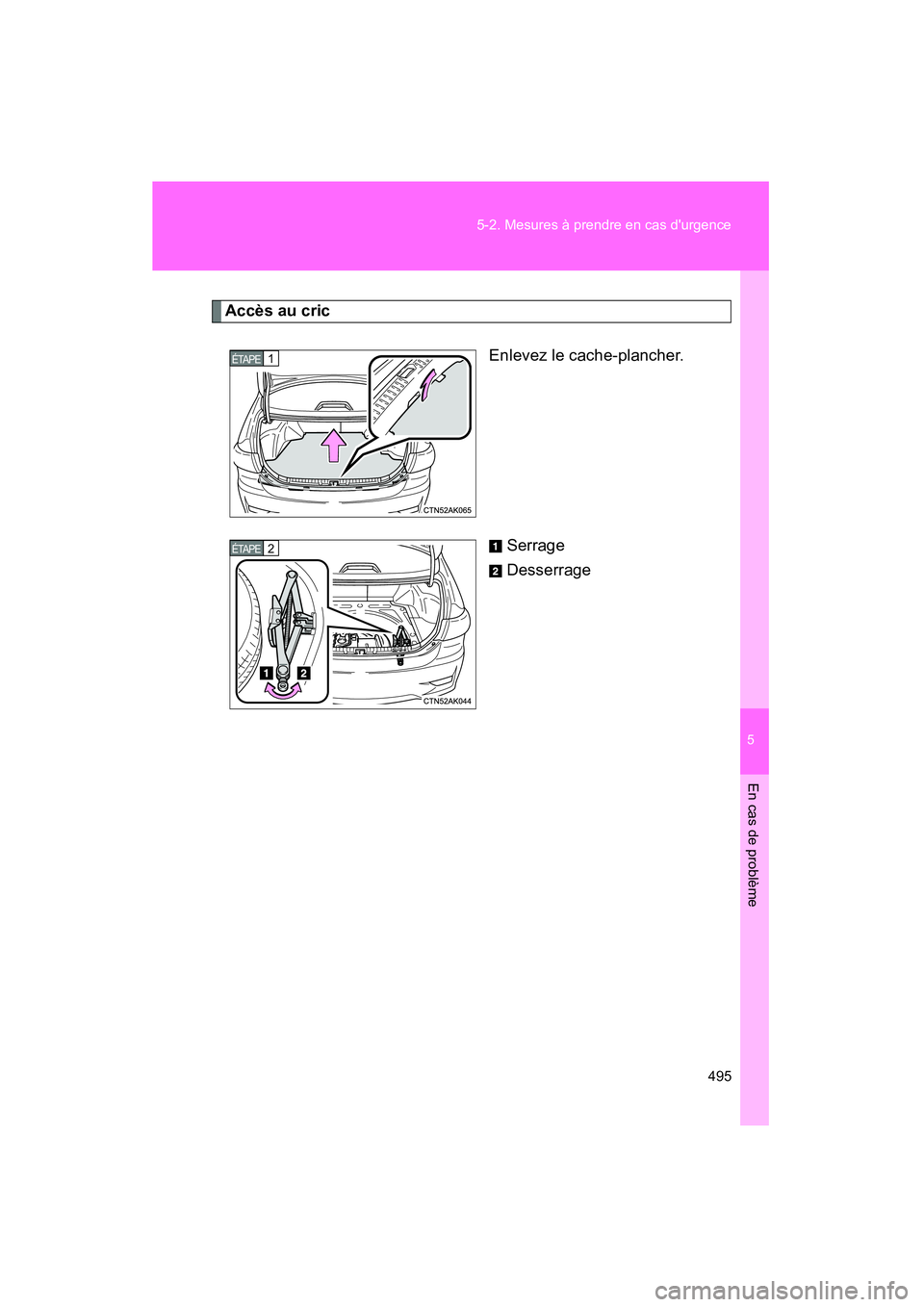

Accès au cric
Enleve z le cach e-plan cher.
Serrag e
Desser rage
1ÉTAPE
2ÉTAPE

496 5-2. Mesures à prendre en cas d'urgence
COROLLA_D
Accès à la roue de secoursEnlevez le cache-plancher.
Retirez le plateau à outils.
Desserrez l'écrou de maintien de
la roue de secours.
1ÉTAPE
2ÉTAPE
3ÉTAPE

5
En cas de problème
497
5-2. Mesures à prendre en cas d'urgence
COROLLA_D

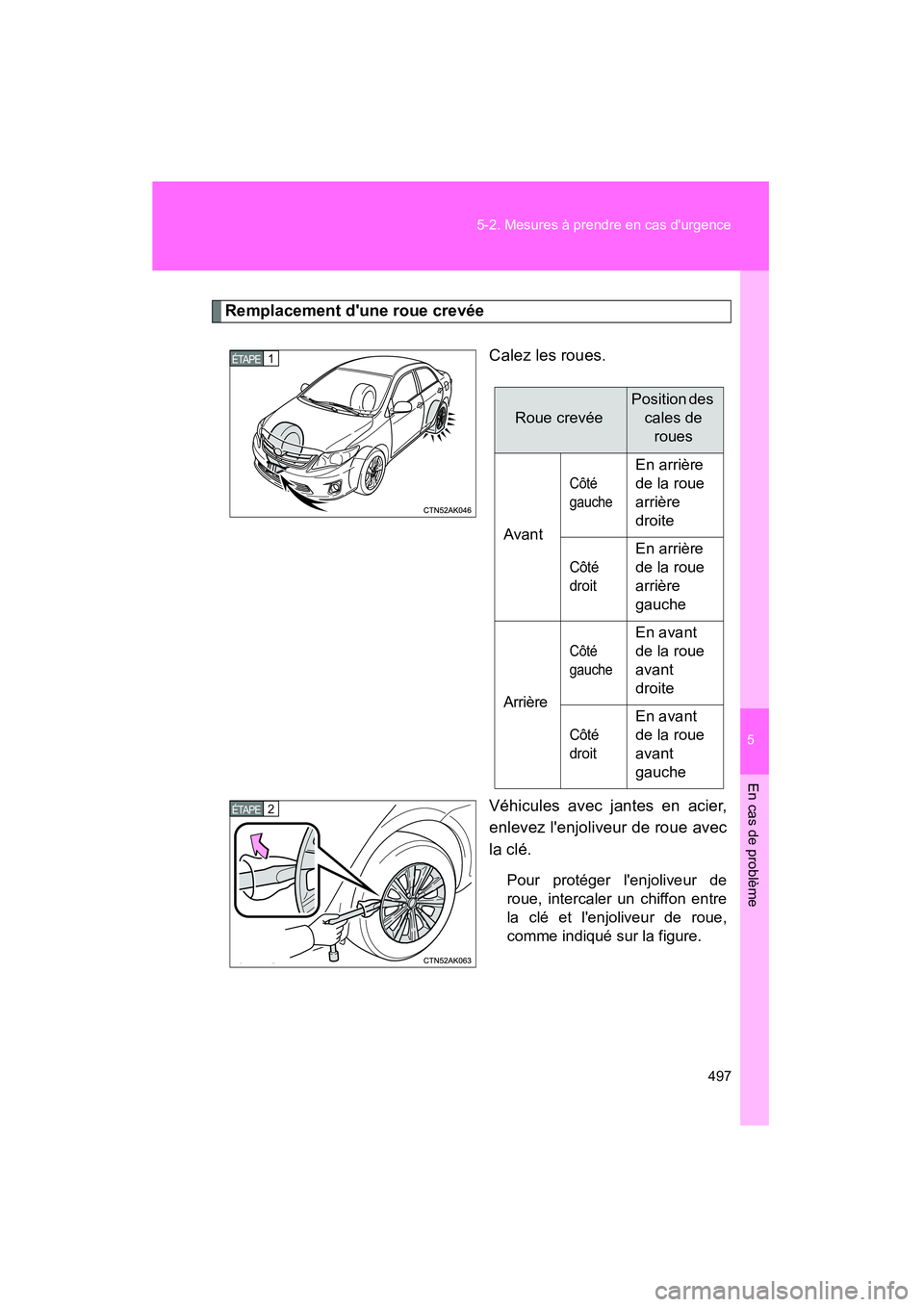

Remplacement d'une roue crevée
Calez les roues.
Véhicules avec jantes en acier,
enlevez l'enjoliveur de roue avec
la clé.
Pour protéger l'enjoliveur de
roue, intercaler un chiffon entre
la clé et l'enjoliveur de roue,
comme indiqué sur la figure.
1ÉTAPE
Roue crevée
Position des cales de roues
Avant
Côté
gauche
En arrière
de la roue
arrière
droite
Côté
droit
En arrière
de la roue
arrière
gauche
Arrière
Côté
gauche
En avant
de la roue
avant
droite
Côté
droit
En avant
de la roue
avant
gauche
2ÉTAPE

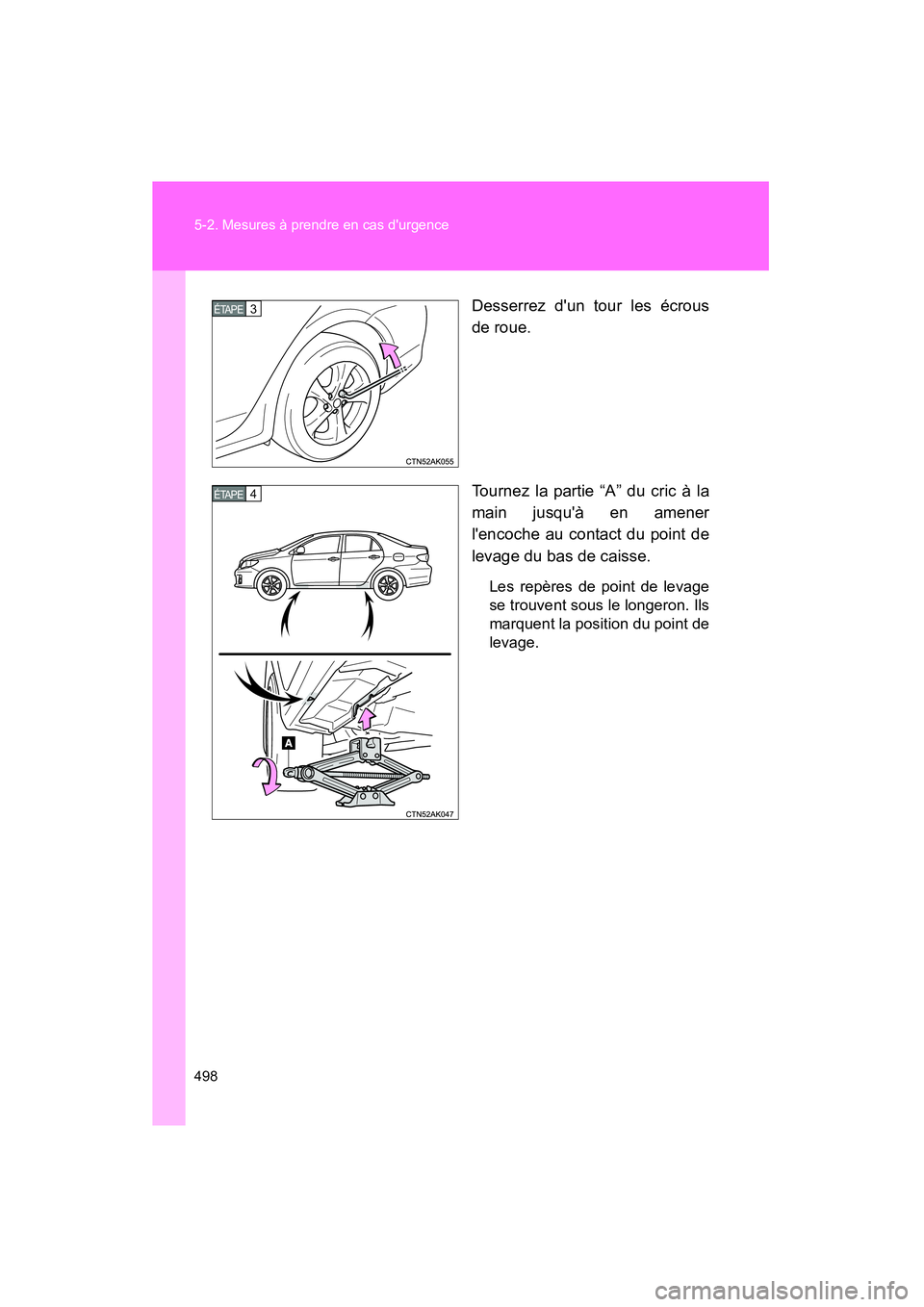

498 5-2. Mesures à prendre en cas d'urgence
COROLLA_DDesserrez d'un tour les écrous
de roue.
Tournez la partie “A” du cric à la
main jusqu'à en amener
l'encoche au contact du point de
levage du bas de caisse.
Les repères de point de levage
se trouvent sous le longeron. Ils
marquent la position du point de
levage.
3ÉTAPE
4ÉTAPE

5
En cas de problème
499
5-2. Mesures à prendre en cas d'urgence
COROLLA_D
Levez le véhicule jusqu'à
décoller à peine la roue du sol.
Enlevez tous les écrous de roue
et la roue.
Lorsque vous posez la roue à
plat sur le sol, tournez-la avec le
côté saillant de la jante vers le
haut afin d'éviter d'en rayer la
surface.
Mettez en place la roue
Nettoyez les portées de la roue
et vérifiez l'absence de tout
corps étranger.
Toute présence d'un corps
étranger sur les portées de la
roue risque de provoquer le
desserrage des écrous pendant
la marche du véhicule, avec
pour conséquence la perte de la
roue.
Montez la roue et vissez les écrous de roue à la main jusqu'à
les serrer sans peine.
5ÉTAPE
6ÉTAPE
1ÉTAPE
2ÉTAPE

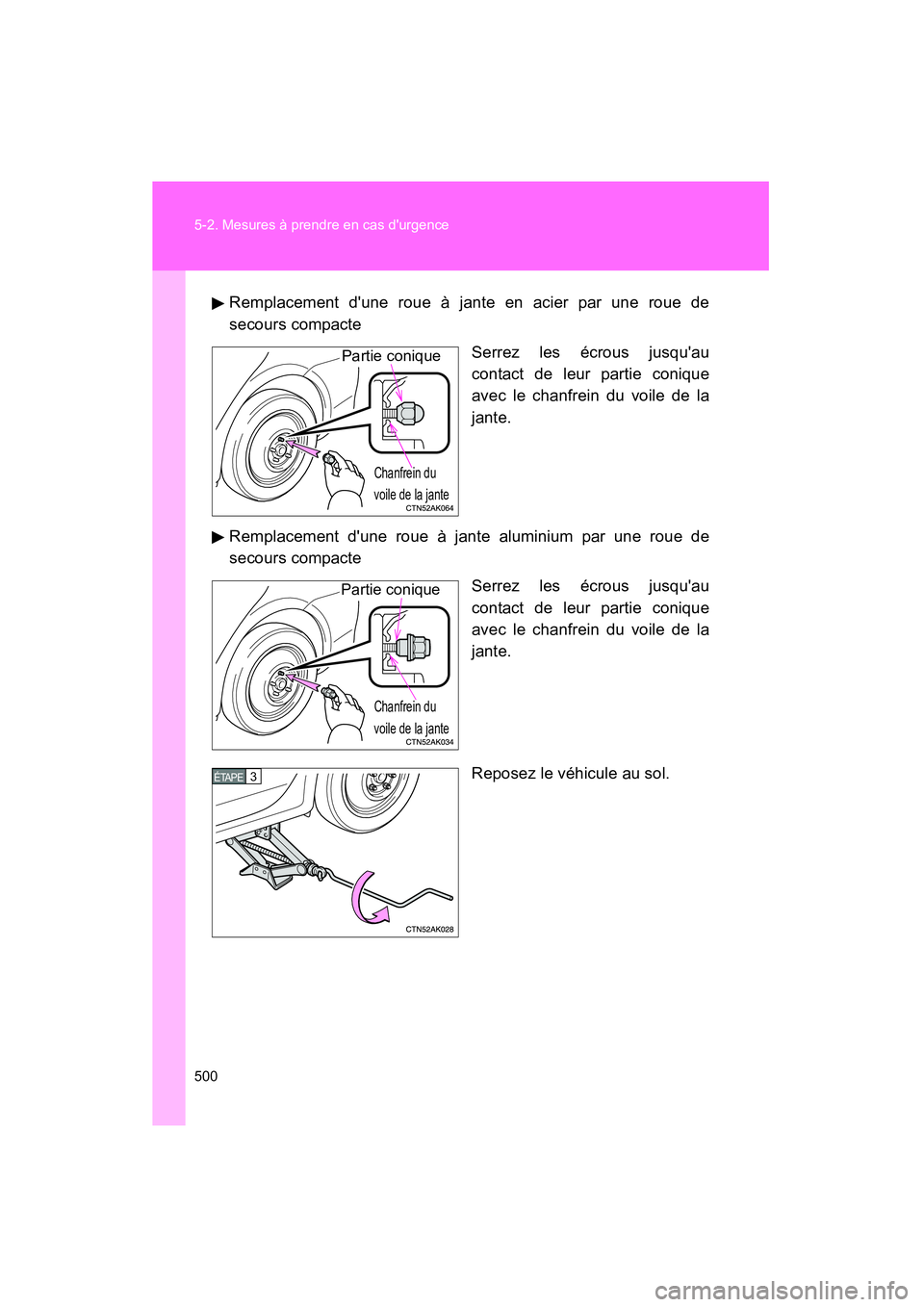

500 5-2. Mesures à p rend re en c as d'urgenc e
COROL LA_DRe
mplacemen t d 'un e r oue à ja nte en acier p ar u ne r oue de
secour s compacte
Serrez les é crous jusqu'au
c ont act de l eur p artie co nique
av ec le ch anfrein du v oile de la
jante.
Re mplacemen t d'une roue à jante a luminium p ar u ne roue de
secour s compacte
Serrez les é crous jusqu'au
c ont act de l eur p artie co nique
av ec le ch anfrein du v oile de la
jante.
Re posez le véhicule au sol .
Par tie coniqu e
Chanfrei n du
vo ile de la ja nte
Par tie con iqu e
Ch anfrei n du
vo ile de la ja nte
3ÉTAPE

5
En cas de problème
501
5-2. Mesures à prendre en cas d'urgence
COROLLA_D

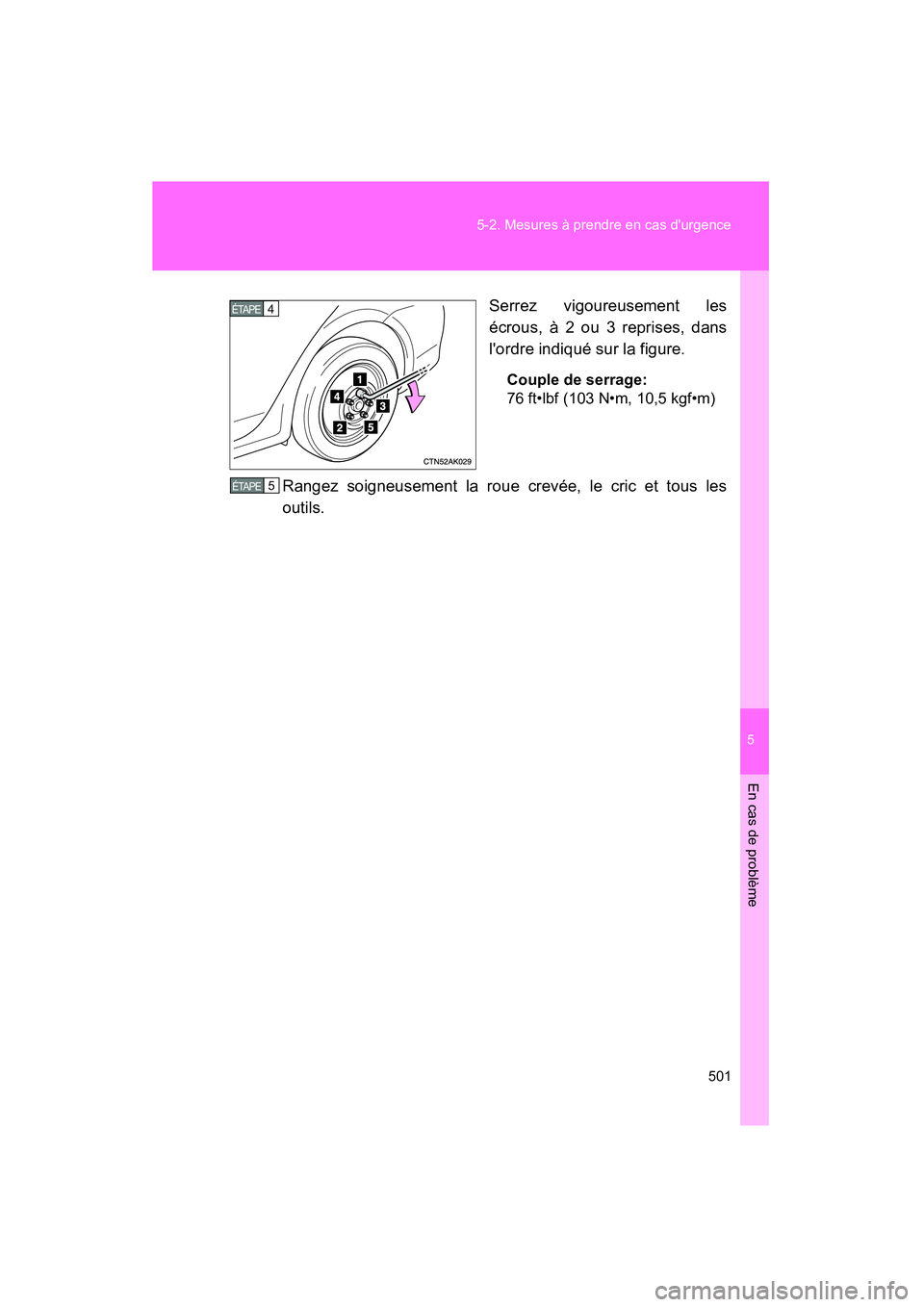

Serrez vigoureusement les
écrous, à 2 ou 3 reprises, dans
l'ordre indiqué sur la figure.
Couple de serrage:
76 ft•lbf (103 N•m, 10,5 kgf•m)
Rangez soigneusement la roue crevée, le cric et tous les
outils.
4ÉTAPE
5ÉTAPE

502 5-2. Mesures à p rend re en c as d'urgenc e
COROL LA_D

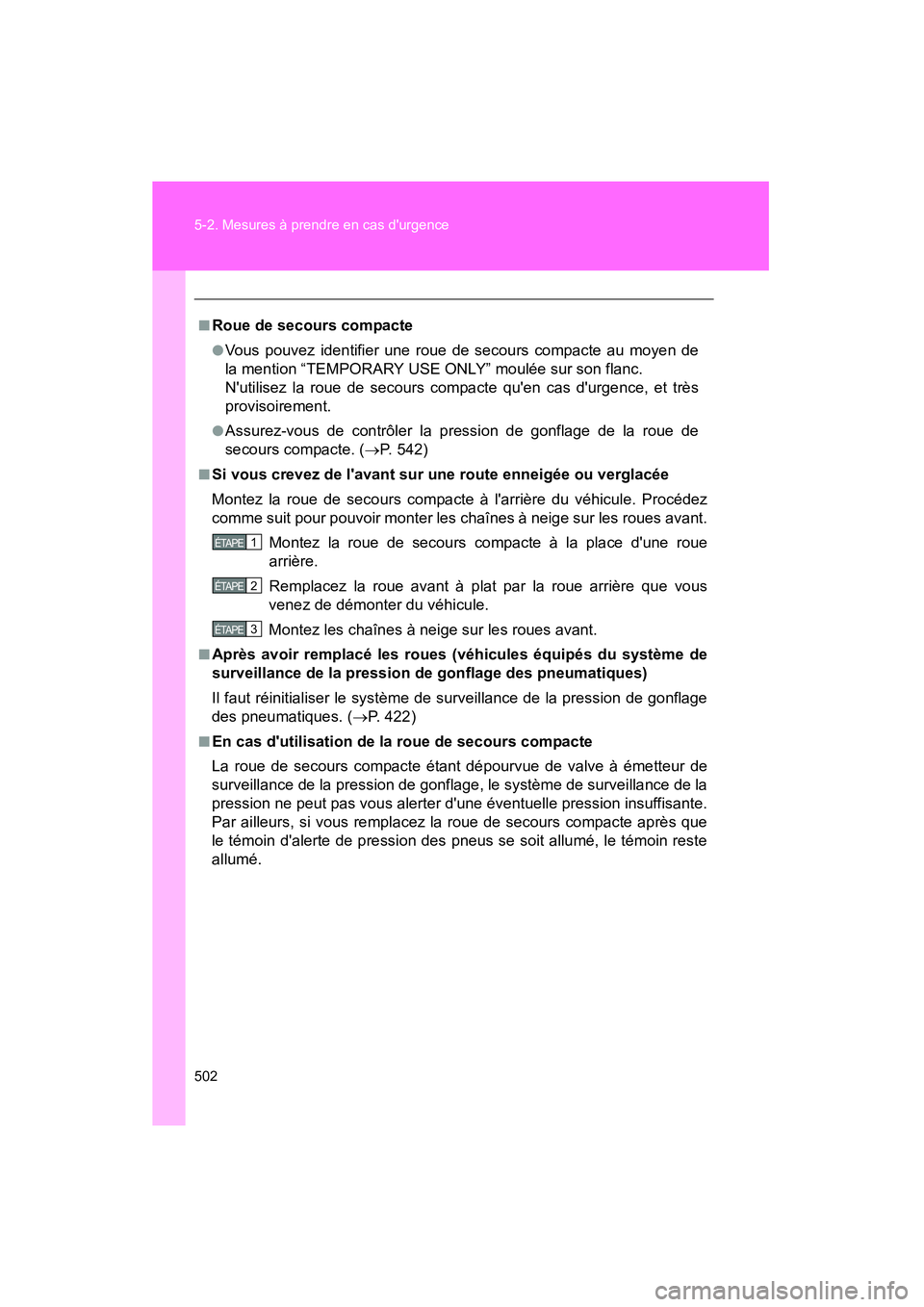

■Roue de secours compac te
●Vous pou vez i den tifier une roue de secours compacte au mo yen de
la men tion “ TEMPORA RY USE O NLY” moulé e sur son flanc.
N'uti lisez la r oue de s ecours comp acte qu'en c as d'ur genc e, et t rès
provisoi remen t.
●Assurez-vous de c ontrô ler l a p ress ion d e g onflage de la roue de
secours c ompacte. ( →P. 542 )
■Si vo us c revez de l'avan t sur une route en neigée o u verglacée
Montez la roue de secour s comp acte à l' arrièr e du véhicule . Procédez
comm e suit pou r p ouvoi r m onter les chaînes à neig e s ur les r oues avant.
Montez la roue de sec ours co mpacte à l a place d'une r oue
arri ère.
Rem place z la r oue av ant à pl at par la roue arrièr e que vo us
v enez d e démon ter du véhicule.
Montez les chaîn es à neige s ur les r oues avant .
■Après avoir r emplac é les ro ues (véhicu les éq uipé s du sy stème d e
surve illance de la
pre ssion de gonflage de s pneuma tique s)
Il fau t r éin itial iser le système de surveill ance de la pr ession de go nflage
des pneumatiques. (→ P. 422 )
■En cas d' utilisation de la roue de secours compacte
La roue de secour s c om pacte étant dépou rvue de valve à émetteu r de
su rveillance de la pression de gonflage, le système de surv eillance de la
pression ne peut p as vou s alerter d'une é ventue lle pres sion insuf fisante.
Pa r ailleur s, s i v ous re mplacez la roue de sec our s co mpacte ap rès que
le té moi n d'al erte de pressi on des pne us se s oit allumé, le tém oin res te
allum é.
1ÉTAPE
2ÉTAPE
3ÉTAPE
