159
Sitze und Ablage ACHTUNG
Unsachgemäße Verwendung des Zigarettenanzünders kann Feuer, Ver-
brennu n
gen und andere schwere Verletzungen verursachen.
● Zigarettenanzünder nur sachgemäß zum Anzünden von Rauchwaren
verw
enden.
● Niemals Kinder unbeaufsichtigt im Fahrzeug lassen. Der Zigaretten-
anzünder kann bei ein
geschalteter Zündung benutzt werden. Hinweis
Der Zigarettenanzünder kann auch als 12-Volt-Steckdose verwendet werden
⇒  Seit e 159. 
St

eckdosen
Einleit
ung An die Steckdosen im Fahrzeug kann elektrisches Zubehör angeschlossen
wer
den.
Die an

geschlossenen Geräte müssen in einwandfreiem Zustand sein und
dürfen nicht fehlerhaft sein.
Ergänzende Informationen und Warnhinweise:
● Zigarettenanzünder
⇒ Seite 157
● Z

ubehör, Teileersatz, Reparaturen und Änderungen ⇒ Seite 266 ACHTUNG
Unsachgemäße Verwendung der Steckdosen und des elektrischen Zube-
hörs k

ann Feuer und andere schwere Verletzungen verursachen.
● Niemals Kinder unbeaufsichtigt im Fahrzeug lassen. Steckdosen und
daran an
geschlossene Geräte können bei eingeschalteter Zündung be-
nutzt werden.
● Wenn das angeschlossene elektrische Gerät zu warm wird, Gerät so-
fort
abschalten und Netzverbindung trennen. VORSICHT
● Um Beschädigungen an der elektrischen Anlage zu vermeiden, niemals
Str om ab

gebendes Zubehör, wie z. B. Solarpanel oder Batterie-Ladegeräte,
zum Laden der Fahrzeugbatterie an die 12-Volt-Steckdose anschließen.
● Nur Zubehör verwenden, das nach den geltenden Richtlinien hinsicht-
lich der elektr
omagnetischen Verträglichkeit geprüft ist.
● Um Schäden durch Spannungsschwankungen zu vermeiden, müssen
vor dem Ein- oder Aus
schalten der Zündung sowie vor dem Anlassen des
Motors die an die 12-Volt-Steckdosen angeschlossenen Verbraucher ausge-
schaltet werden.
● Niemals elektrische Verbraucher an eine 12-Volt-Steckdose anschließen,
die mehr als die an
gegebenen Watt verbrauchen. Bei Überschreiten der ma-
ximalen Leistungsaufnahme kann die elektrische Anlage des Fahrzeugs be-
schädigt werden. Umwelthinweis
Motor nicht im Stand laufen lassen. Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

160
Sitze und Ablage Hinweis
● Bei stehendem Motor, eingeschalteter Zündung und eingeschaltetem
Z ubehör entlädt
sich die Fahrzeugbatterie.
● Nicht abgeschirmte Geräte können Störungen im Radio und in der Fahr-
zeugel
ektronik hervorrufen.
● Es kann zu Empfangsstörungen im AM-Bereich des Radios kommen,
wenn elektri
sche Geräte in der Nähe der Antenne in den hinteren Seiten-
scheiben betrieben werden. 
Steckdosen im Fahrzeug Je nach Ausführung kann Ihr Fahrzeug über eine 12-Volt-
St
e

ckdose und/oder über eine 230-Volt-Steckdose verfügen. Abb. 119 In der Mittel-
kon
so

le hinten: 12-Volt-
Steckdose. Abb. 120 Mittelkonsole
hinten: 230-
V

olt-Euros-
teckdose.
Maximale Leistungsaufnahme Steckdose Maximale Leistungsaufnahme
12 Volt 120 Watt
230 Volt 150 Watt (300 Watt Spitzenleistung)
Die maximale Leistungsaufnahme der einzelnen Steckdosen darf nicht über-
sc
hritt

en werden. Die Leistungsaufnahme der Geräte steht auf deren Typ-
schildern.
Wenn zwei oder mehrere Geräte gleichzeitig angeschlossen sind, darf die
gesamte Leistungsaufnahme aller angeschlossenen elektrischen Geräte
190 Watt niemals überschreiten ⇒  .
12-V o

lt-Steckdose
Die 12-Volt-Steckdose funktioniert nur bei eingeschalteter Zündung.
Bei stehendem Motor, eingeschalteter Zündung und eingeschaltetem elekt-
rischem Gerät entlädt sich die Fahrzeugbatterie. Daher elektrischen Ver-
braucher an der Steckdose nur bei laufendem Motor verwenden. 

161
Sitze und Ablage
Vor dem Ein- oder Ausschalten der Zündung sowie vor dem Anlassen des
Motor s, d
as an die 12-Volt-Steckdose angeschlossene Gerät ausschalten,
um Schäden durch Spannungsschwankungen zu vermeiden.
12-Volt-Steckdosen können sich an folgenden Stellen im Fahrzeug befin-
den:
● Ablagefach in der Mitte der Mittelkonsole.
● Ablagefach in der Mittelkonsole vorn.
● Ablagefach in der Mittelarmlehne vorn.
● Mittelkonsole hinten ⇒ Abb. 119.
● Hint

en rechts im Gepäckraum.
230-Vo
lt-Eurosteckdose*
Die Steckdose kann nur bei laufendem Motor betrieben werden ⇒  .
Elektris c

hes Gerät anschließen: Stecker bis zum Anschlag in die Steckdose
stecken, um die integrierte Kindersicherung zu entriegeln. Erst wenn die
Kindersicherung entriegelt ist, fließt an der Steckdose Strom. LED-Anzeige an der Steckdose
⇒ Abb. 120Grünes Dauerlicht: Die Kindersicherung ist entriegelt. Die
Stec
k

dose ist betriebsbereit. Rotes Blinklicht: Es liegt eine Störung vor, z. B. Über-
str
om- oder Über

temperaturabschaltung.Temperaturabschaltung
Der
W

echselrichter der 230-Volt-Eurosteckdose schaltet automatisch ab,
wenn eine bestimmte Temperatur überschritten wird. Die Abschaltung ver-
hindert eine Überhitzung bei übermäßiger Leistungsaufnahme der ange-
schlossenen Geräte sowie bei hohen Umgebungstemperaturen. Nach einer
Abkühlphase schaltet sich der Wechselrichter automatisch wieder ein. An-
geschlossene eingeschaltete Geräte aktivieren sich dann wieder. Deswegen
angeschlossene elektrische Geräte ausschalten, wenn sich der Wechselrich-
ter aufgrund von Überhitzung abgeschaltet hat. ACHTUNG
Hochspannung in der elektrischen Anlage!
● Keine Flüssigkeiten über die Steckdose kippen.
● Keine Adapter oder Verlängerungskabel in die 230-Volt-Eurosteckdo-
se st ec

ken. Die integrierte Kindersicherung ist sonst ausgeschaltet und
die Steckdose steht unter Strom.
● Keine leitenden Gegenstände, z. B. Stricknadeln, in die Kontakte der
230-Vo
lt-Eurosteckdose stecken. VORSICHT
● Bedienungsanleitungen der angeschlossenen Geräte beachten!
● Niem al

s die maximale Leistungsaufnahme überschreiten, da sonst die
ges

amte Fahrzeugelektrik beschädigt werden kann.
● 12-Volt-Steckdose:
– Nur Zubehör verwenden, das nach den geltenden Richtlinien hinsicht-
lich der elektr
omagnetischen Verträglichkeit geprüft ist.
– Niemals Strom in die Steckdose einspeisen.
● 230-Volt-Eurosteckdose:
– Keine zu schweren Geräte oder Stecker direkt an die Steckdose hän-
gen, z. B. Netz
gerät.
– Keine Lampen anschließen, die eine Neonröhre enthalten.
– Nur Geräte an die Steckdose anschließen, dessen Voltzahl mit der
Voltz
ahl der Steckdose übereinstimmt.
– Bei Verbrauchern mit hohem Anlaufstrom verhindert die eingebaute
Überstr
omabschaltung das Einschalten. In diesem Fall das Netzteil vom
Verbraucher trennen und die Verbindung nach etwa 10 Sekunden wie-
derherstellen. Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

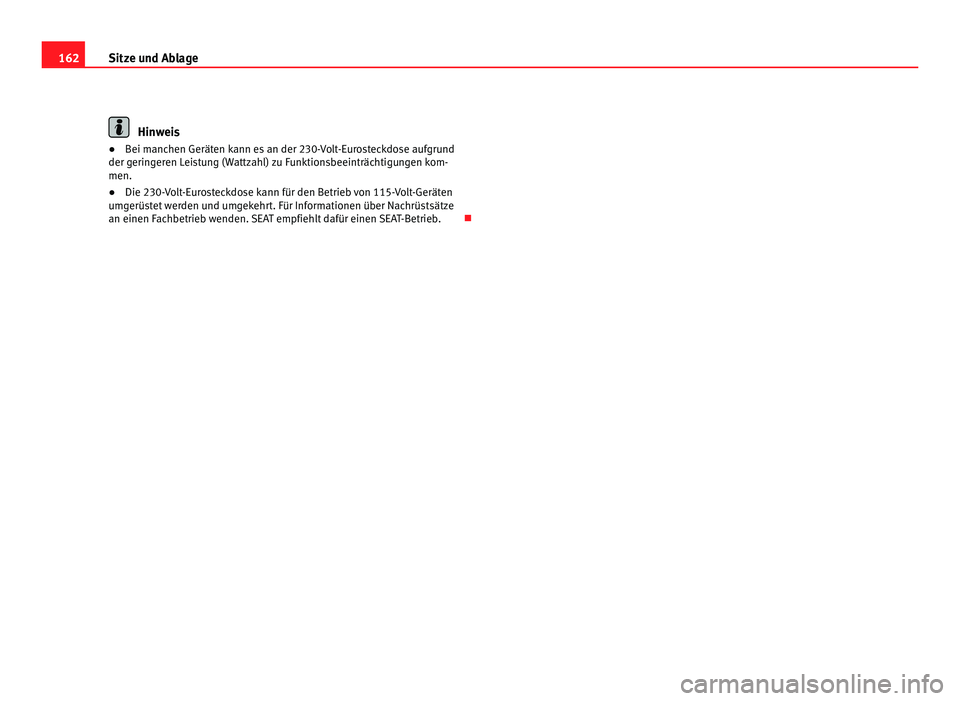

162
Sitze und Ablage Hinweis
● Bei manchen Geräten kann es an der 230-Volt-Eurosteckdose aufgrund
der g erin
geren Leistung (Wattzahl) zu Funktionsbeeinträchtigungen kom-
men.
● Die 230-Volt-Eurosteckdose kann für den Betrieb von 115-Volt-Geräten
umgerüs
tet werden und umgekehrt. Für Informationen über Nachrüstsätze
an einen Fachbetrieb wenden. SEAT empfiehlt dafür einen SEAT-Betrieb. 

163
Klima
Klima
Klimaanlage Einl eit
ung Anzeigen der Climatronic-Informationen
Im Bil
d

schirm des werkseitig eingebauten Radios oder Navigationssystems
werden Informationen der Climatronic kurzzeitig angezeigt.
Die Einheiten der Temperaturanzeigen können im werkseitig eingebauten
Radio bzw. Navigationssystem angezeigt und je nach Fahrzeugausstattung
im Menü Einstellungen im Kombiinstrument umgestellt werden.
Ergänzende Informationen und Warnhinweise:
● SEAT Fahrerinformationssystem ⇒ Seite 65
● Scheiben

wischer und -wascher ⇒ Seite 111
● Standheiz

ung (Zusatzheizung) ⇒ Seite 172
● Fahr

zeug außen pflegen und reinigen ⇒ Seite 251 ACHTUNG
Schlechte Sichtverhältnisse durch alle Fensterscheiben erhöhen das Risi-
ko v

on Kollisionen und Unfällen, die schwere Verletzungen verursachen
können.
● Immer sicher stellen, dass alle Fensterscheiben frei von Eis, Schnee
und Be
schlag sind , um gute Sichtverhältnisse nach außen zu haben.
● Die größtmögliche Heizleistung und ein schnelles Abtauen der Schei-
ben kann nur erreic
ht werden, wenn der Motor seine Betriebstemperatur
erreicht hat. Erst losfahren, wenn gute Sichtverhältnisse vorhanden sind. ACHTUNG (Fortsetzung)
● Immer s icher stellen, dass die Klimaanlage und die beheizbare Heck-
s c

heibe richtig benutzt werden, um gute Sichtverhältnisse nach außen zu
haben.
● Niemals den Umluftbetrieb über einen längeren Zeitraum benutzen.
Bei ausg
eschalteter Kühlanlage können im Umluftbetrieb die Fenster-
scheiben sehr schnell beschlagen und die Sichtverhältnisse sehr stark
einschränken.
● Umluftbetrieb immer ausschalten, wenn er nicht benötigt wird. ACHTUNG
Verbrauchte Luft kann zu einer schnellen Ermüdung und zur Unkonzent-
riertheit de

s Fahrers führen, was Kollisionen, Unfälle und schwere Verlet-
zungen verursachen kann.
● Niemals das Gebläse über einen längeren Zeitraum ausschalten und
niemal
s den Umluftbetrieb über einen längeren Zeitraum benutzen, da
keine Frischluft in den Innenraum gelangt. VORSICHT
● Wenn der Verdacht besteht, dass die Klimaanlage beschädigt wurde, Kli-
m aan

lage ausschalten. Dadurch können Folgeschäden vermieden werden.
Klimaanlage bei einem Fachbetrieb prüfen lassen.
● Reparaturarbeiten an der Klimaanlage erfordern besondere Fachkennt-
nisse u
nd Spezialwerkzeuge. SEAT empfiehlt dafür einen SEAT-Betrieb.
● In Fahrzeugen mit Klimaanlage bei eingeschaltetem Umluftbetrieb nicht
rauchen. D
er angesaugte Rauch kann sich auf dem Verdampfer der Kühlan-
lage sowie dem Staub- und Pollenfilter mit Aktivkohleeinsatz absetzen und
zu dauerhaften Geruchsbelästigungen führen. Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

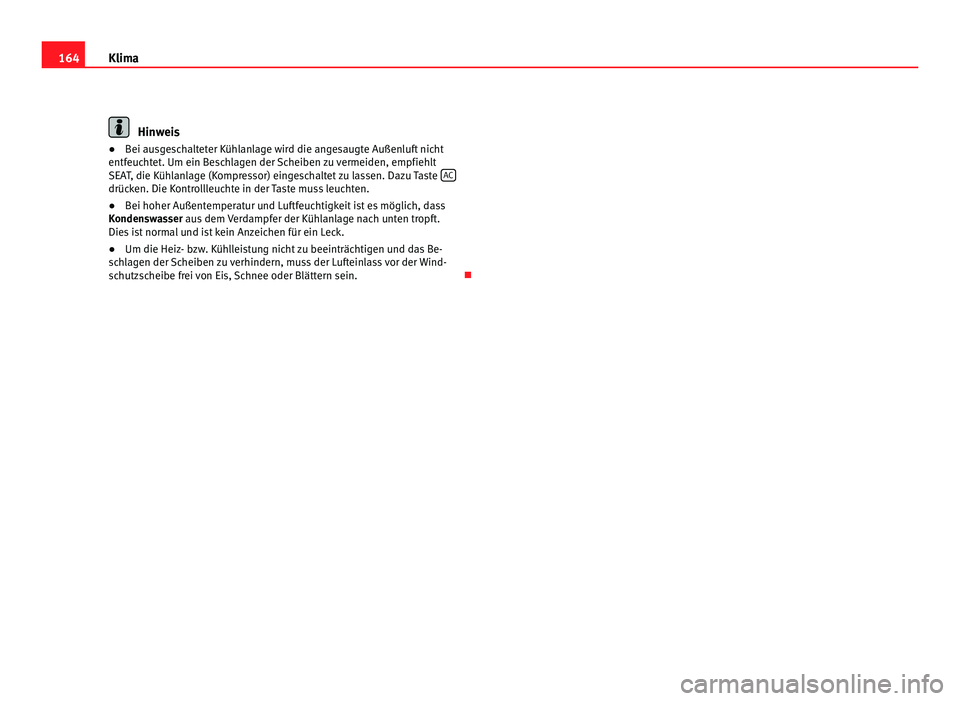

164
Klima Hinweis
● Bei ausgeschalteter Kühlanlage wird die angesaugte Außenluft nicht
entf euc
htet. Um ein Beschlagen der Scheiben zu vermeiden, empfiehlt
SEAT, die Kühlanlage (Kompressor) eingeschaltet zu lassen. Dazu Taste ACdrücken. Die Kontrollleuchte in der Taste muss leuchten.
●
Bei hoher Außentemperatur und Luftfeuchtigkeit ist es möglich, dass
Konden sw

asser aus dem Verdampfer der Kühlanlage nach unten tropft.
Dies ist normal und ist kein Anzeichen für ein Leck.
● Um die Heiz- bzw. Kühlleistung nicht zu beeinträchtigen und das Be-
sch

lagen der Scheiben zu verhindern, muss der Lufteinlass vor der Wind-
schutzscheibe frei von Eis, Schnee oder Blättern sein. 

165
Klima

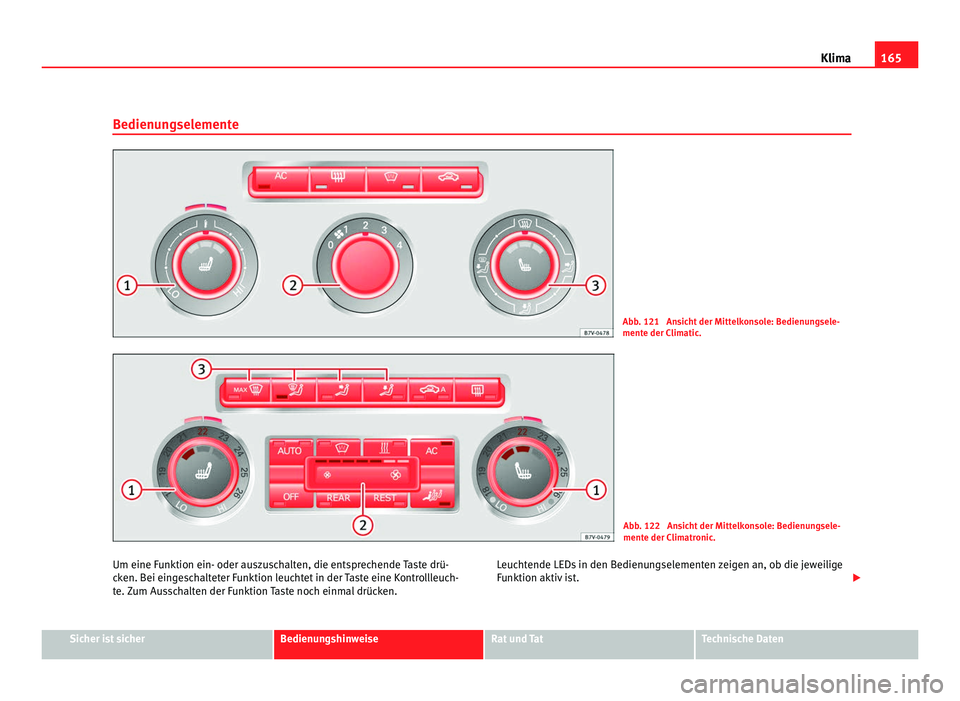

Bedienungselemente Abb. 121 Ansicht der Mittelkonsole: Bedienungsele-
mente der C
lim
atic. Abb. 122 Ansicht der Mittelkonsole: Bedienungsele-
mente der C
lim

atronic.
Um eine Funktion ein- oder auszuschalten, die entsprechende Taste drü-
cken. B
ei eingeschalteter Funktion leuchtet in der Taste eine Kontrollleuch-
te. Zum Ausschalten der Funktion Taste noch einmal drücken. Leuchtende LEDs in den Bedienungselementen zeigen an, ob die jeweilige
Funktion aktiv
ist. Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

166
Klima
Einige Bedienungselemente der Climatronic können sich zusätzlich in ei-
nem Klimabedient ei
l der Mittelkonsole hinten befinden. Bei diesen Bedie-
nungselementen gelten die jeweiligen Einstellungen für die hinteren Sitz-
plätze. Taste, Reg-
ler Ergänzende Informationen. Climatic
⇒ Abb. 121 u
nd Climatro-
nic ⇒ Abb. 122. 1
Tempe-
rat ur
 ...

 Climatic: Regler drehen, um die Temperatur entsprechend ein-
z
u

stellen..
Climatronic: Linke und rechte Seite sowie hintere Sitzplätze
getrennt einstellbar. Regler drehen, um die Temperatur ent-
sprechend einzustellen. Temperatur wird am äußeren Ring an-
gezeigt. 2
Geblä-
se
 ...  Climatic: Stufe 0: Gebläse und Climatic ausgeschaltet;
St
uf

e 4: Höchste Gebläsestufe.
Climatronic: Die Stärke des Gebläses wird abhängig von der
Geschwindigkeit des Fahrzeugs automatisch geregelt, um un-
nötige Geräusche zu vermeiden. Das Gebläse kann auch ma-
nuell eingestellt werden. 3
Luftver-
tei lu

ng Climatic: Regler stufenlos drehen, um den Luftstrom in die ge-
wün
s
chte Richtung einzustellen.
Climatronic: Über Tasten manuell einstellbar.  Climatic: Defrostfunktion. Luftverteilung auf die Frontscheibe.
D
er Um

luftbetrieb wird in dieser Position automatisch ausge-
schaltet bzw. gar nicht eingeschaltet.  Climatronic: Defr
o
stfunktion. Die angesaugte Außenluft wird
an die Frontscheibe geleitet und der Umluftbetrieb automa-
tisch ausgeschaltet. Um die Frontscheibe möglichst schnell
von Beschlag zu befreien, wird die Luft bei Temperaturen über
etwa +1,5°C (+35°F) entfeuchtet und das Gebläse auf eine ho-
he Gebläsestufe eingestellt.  Luftverteilung auf den Oberkörper über die Luftaustrittsdüsen
in der Ins
trument

entafel.  Luftverteilung in den Fußraum. Taste, Reg-
ler Ergänzende Informationen. Climatic
⇒ Abb. 121 u
nd Climatro-
nic ⇒ Abb. 122.  Luftverteilung zur Frontscheibe und in den Fußraum.
AC Climatic, Climatronic: T
a
ste drücken, um die Kühlanlage ein-
oder auszuschalten.  beheizbare Heckscheibe: Funktioniert nur bei laufendem Mo-
tor u
nd s

chaltet sich spätestens nach 10 Minuten selbststän-
dig aus.  Umluftbetrieb ⇒ Seite 170.
 Climatronic: Autom
ati
scher Umluftbetrieb ⇒ Seite 170.  Frontscheibenbeheizung: Funktioniert nur bei laufendem Mo-
tor u
nd s

chaltet sich nach einigen Minuten selbstständig aus.  Sofortheiztaste der Standheizung
⇒ Seite 172. Ausschal-
ten
OFF Climatic: Geb
läse
schalter auf Stufe 0 drehen.
Climatronic: Die Taste OFF drücken oder das Gebläse manuell
auf 0 dr ehen. B
ei ausgeschalteter Anlage leuchtet in der Taste
OFF eine Kontrollleuchte auf.
REAR Climatronic: T
a
ste REAR drücken, um Klimaeinstellungen für
die hinter en Plätz
e von vorn aus vorzunehmen. Bei einge-
schalteter Funktion leuchtet in der Taste REAR eine Kontroll-
leuc ht

e auf. Die Anzeigen zeigen die Einstellungen für die
hinteren Plätze. Taste erneut drücken oder etwa 10 Sekunden
lang keine Taste drücken, um Funktion auszuschalten. REST Climatronic: T
a
ste REST drücken, um Restwärme zu nutzen.
Bei w armem Mot
or und ausgeschalteter Zündung wird die
Restwärme des Motors zum Warmhalten des Fahrzeuginnen-
raums genutzt. Bei eingeschalteter Funktion leuchtet in der
Taste REST eine Kontrollleuchte auf. Die Funktion wird nach
30 Minuten u nd bei g

eringer Batteriekapazität abgeschaltet. 
