47
Sicherheit von Kindern

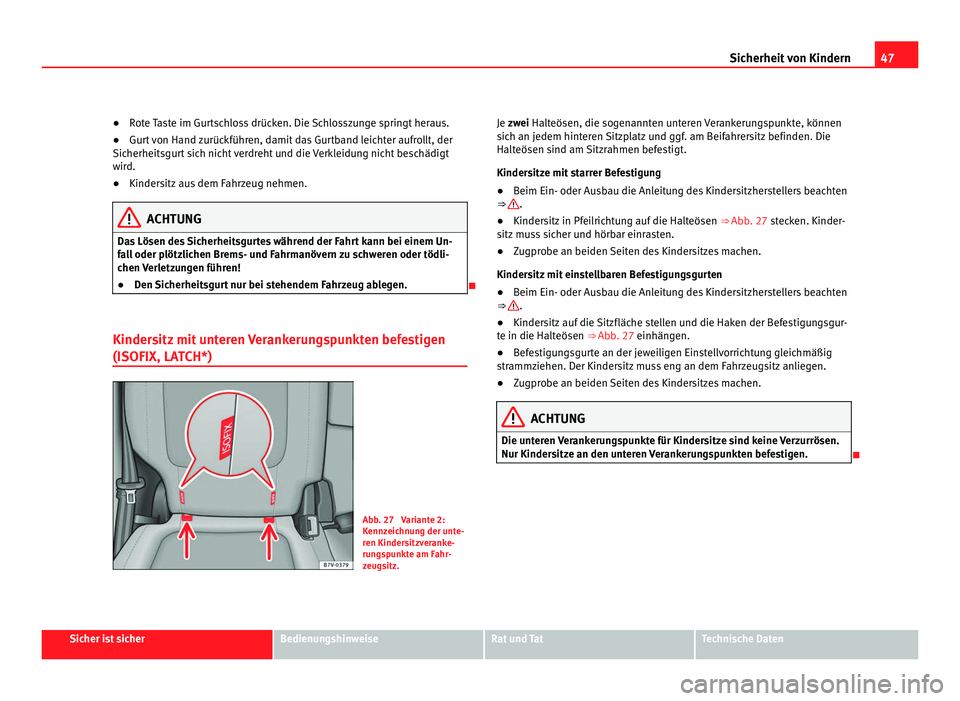

● Rote Taste im Gurtschloss drücken. Die Schlosszunge springt heraus.
● Gurt
von Hand zurückführen, damit das Gurtband leichter aufrollt, der
Sicherheitsgurt
sich nicht verdreht und die Verkleidung nicht beschädigt
wird.
● Kindersitz aus dem Fahrzeug nehmen. ACHTUNG
Das Lösen des Sicherheitsgurtes während der Fahrt kann bei einem Un-
fa l

l oder plötzlichen Brems- und Fahrmanövern zu schweren oder tödli-
chen Verletzungen führen!
● Den Sicherheitsgurt nur bei stehendem Fahrzeug ablegen. 
Kindersitz mit unteren Verankerungspunkten befestigen
(ISOFIX, LAT CH*) Abb. 27 Variante 2:
Kenn
z

eichnung der unte-
ren Kindersitzveranke-
rungspunkte am Fahr-
zeugsitz. Je zwei Halteösen, die sogenannten unteren Verankerungspunkte, können
sic
h an jedem hinteren Sitzplatz und ggf. am Beifahrersitz befinden. Die
Halteösen sind am Sitzrahmen befestigt.
Kindersitze mit starrer Befestigung
● Beim Ein- oder Ausbau die Anleitung des Kindersitzherstellers beachten
⇒  .
● Kindersitz in Pfeilrichtung auf die Halteösen ⇒ Abb. 27 s
tecken. Kinder-
sitz muss sicher und hörbar einrasten.
● Zugprobe an beiden Seiten des Kindersitzes machen.
Kindersitz
mit einstellbaren Befestigungsgurten
● Beim Ein- oder Ausbau die Anleitung des Kindersitzherstellers beachten
⇒  .
● Kindersitz auf die Sitzfläche stellen und die Haken der Befestigungsgur-
te in die Halt eösen

⇒ Abb. 27 einhängen.
● Befestigungsgurte an der jeweiligen Einstellvorrichtung gleichmäßig
strammz
iehen. Der Kindersitz muss eng an dem Fahrzeugsitz anliegen.
● Zugprobe an beiden Seiten des Kindersitzes machen. ACHTUNG
Die unteren Verankerungspunkte für Kindersitze sind keine Verzurrösen.
Nur Kinders itz

e an den unteren Verankerungspunkten befestigen. 
Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

48
Sicherheit von Kindern
Kindersitz mit Befestigungsgurt Top Tether befestigen Abb. 28 Eingehängter
ober
er B
efestigungsgurt
im Gepäckraum.
● Beim Ein- oder Ausbau die Anleitung des Kindersitzherstellers beachten
⇒  .
● Hinter dem Kindersitz befindliche Kopfstütze nach oben schieben, bis
diese einr a

stet.
● Kindersitz an den unteren Verankerungspunkten befestigen ⇒ Seite 47.
● Ober

en Befestigungsgurt des Kindersitzes unter
oder beidseitig neben
der Kopfstütze (je nach Kindersitzausführung) nach hinten an die Rückseite
der Rücksitzlehne führen.
● Oberen Befestigungsgurt an der Rückseite der Rücksitzlehne in die ent-
sprec
hende Halteöse (für TOP TETHER) der Rücksitzlehne einhaken
⇒ Abb. 28.
● Kopfstütze nach unten schieben. Darauf achten, dass der obere Befesti-
gung
sgurt dabei nicht in seinem Verlauf beeinträchtigt wird.
● Gurt festspannen, damit der Kindersitz oben an der Sitzlehne anliegt. ACHTUNG
Kindersitze mit unteren Verankerungspunkten und oberem Befestigungs-
gurt müs

sen gemäß den jeweiligen Herstellerangaben montiert werden.
Ansonsten können schwere Verletzungen die Folge sein.
● Immer nur einen
Befestigungsgurt eines Kindersitzes an einer Halte-
öse (für TOP TETHER) der Rücksitzlehne im Gepäckraum befestigen.
● Niemals Kindersitze an den Verzurrösen befestigen.
● Niemals bei Fahrzeugen mit Sc
hienensystem und Fixierelementen Kin-
dersitze an den verschiebbaren Fixierelementen befestigen. 
Integrierter Kindersitz Einl eit

ung Der integrierte Kindersitz ist nur für Kinder der Gruppe 2 (15-25 kg) und der
Gruppe 3 (22-36 k
g) n

ach ECE-R 44 Norm geeignet.
Ergänzende Informationen und Warnhinweise:
● Sicherheitsgurte ⇒ Seite 22 ACHTUNG
Nicht angegurtete Kinder und Kinder, die nicht mit einem geeigneten
Rück h

altesystem gesichert sind, können sich beim Auslösen der Airbags
tödlich verletzen.
● Kinder im Alter bis 12 Jahre immer auf dem Rücksitz transportieren. 

49

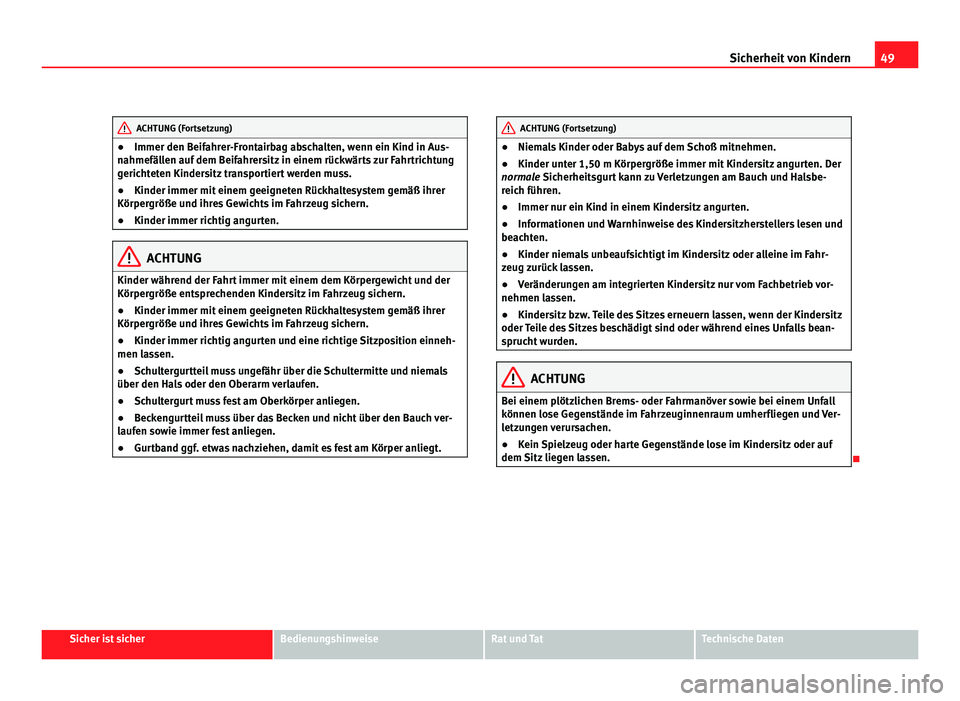

Sicherheit von Kindern ACHTUNG (Fortsetzung)
● Immer den B eif
ahr er-Frontairbag abschalten, wenn ein Kind in Aus-
nahmefällen auf dem Beifahrersitz in einem rückwärts zur Fahrtrichtung
gerichteten Kindersitz transportiert werden muss.
● Kinder immer mit einem geeigneten Rückhaltesystem gemäß ihrer
Körpergröße u
nd ihres Gewichts im Fahrzeug sichern.
● Kinder immer richtig angurten. ACHTUNG
Kinder während der Fahrt immer mit einem dem Körpergewicht und der
Körper größe ent

sprechenden Kindersitz im Fahrzeug sichern.
● Kinder immer mit einem geeigneten Rückhaltesystem gemäß ihrer
Körpergröße u
nd ihres Gewichts im Fahrzeug sichern.
● Kinder immer richtig angurten und eine richtige Sitzposition einneh-
men las
sen.
● Schultergurtteil muss ungefähr über die Schultermitte und niemals
über den Hals
oder den Oberarm verlaufen.
● Schultergurt muss fest am Oberkörper anliegen.
● Beckengurtteil muss über das Becken und nicht über den Bauch ver-
laufen so
wie immer fest anliegen.
● Gurtband ggf. etwas nachziehen, damit es fest am Körper anliegt. ACHTUNG (Fortsetzung)
● Niem als Kinder oder Babys auf dem Schoß mitnehmen.
● Kinder u
nt

er 1,50 m Körpergröße immer mit Kindersitz angurten. Der
normale
Sicherheitsgurt kann zu Verletzungen am Bauch und Halsbe-
reich führen.
● Immer nur ein Kind in einem Kindersitz angurten.
● Informationen und Warnhinweise des Kindersitzherstellers lesen und
beacht
en.
● Kinder niemals unbeaufsichtigt im Kindersitz oder alleine im Fahr-
zeug z
urück lassen.
● Veränderungen am integrierten Kindersitz nur vom Fachbetrieb vor-
nehmen las
sen.
● Kindersitz bzw. Teile des Sitzes erneuern lassen, wenn der Kindersitz
oder Tei
le des Sitzes beschädigt sind oder während eines Unfalls bean-
sprucht wurden. ACHTUNG
Bei einem plötzlichen Brems- oder Fahrmanöver sowie bei einem Unfall
können lo se Ge

genstände im Fahrzeuginnenraum umherfliegen und Ver-
letzungen verursachen.
● Kein Spielzeug oder harte Gegenstände lose im Kindersitz oder auf
dem Sitz lie
gen lassen. 
Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

50
Sicherheit von Kindern

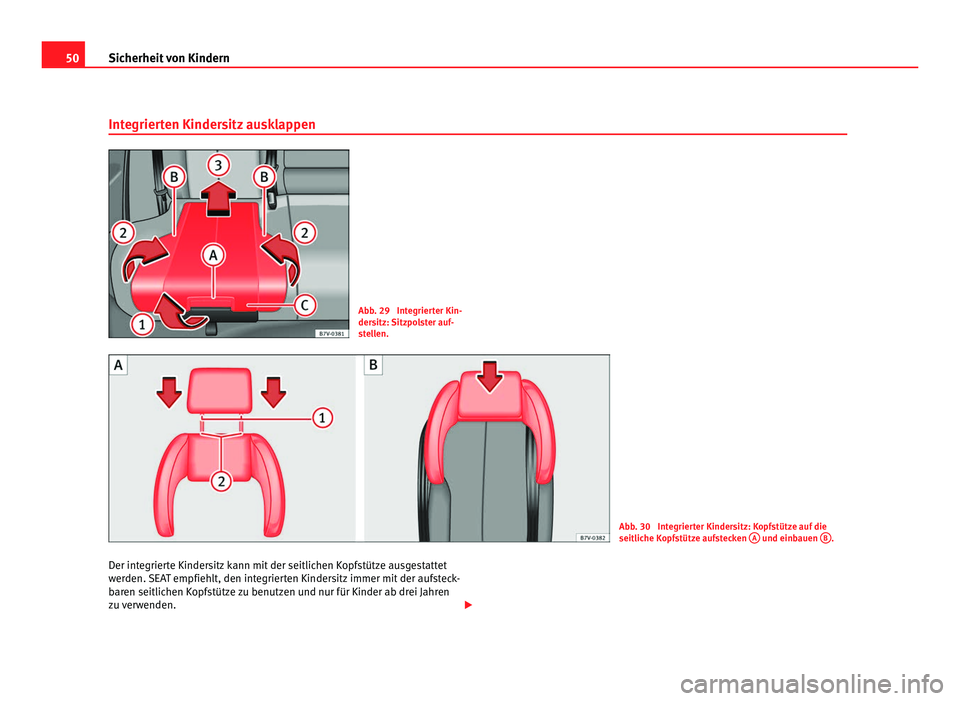

Integrierten Kindersitz ausklappen Abb. 29 Integrierter Kin-
ders
itz:
Sitzpolster auf-
stellen. Abb. 30 Integrierter Kindersitz: Kopfstütze auf die
seitliche K
opf

stütze aufstecken A und einbauen
B .
Der integrierte Kindersitz kann mit der seitlichen Kopfstütze ausgestattet
wer den.

SEAT empfiehlt, den integrierten Kindersitz immer mit der aufsteck-
baren seitlichen Kopfstütze zu benutzen und nur für Kinder ab drei Jahren
zu verwenden. 

51
Sicherheit von Kindern

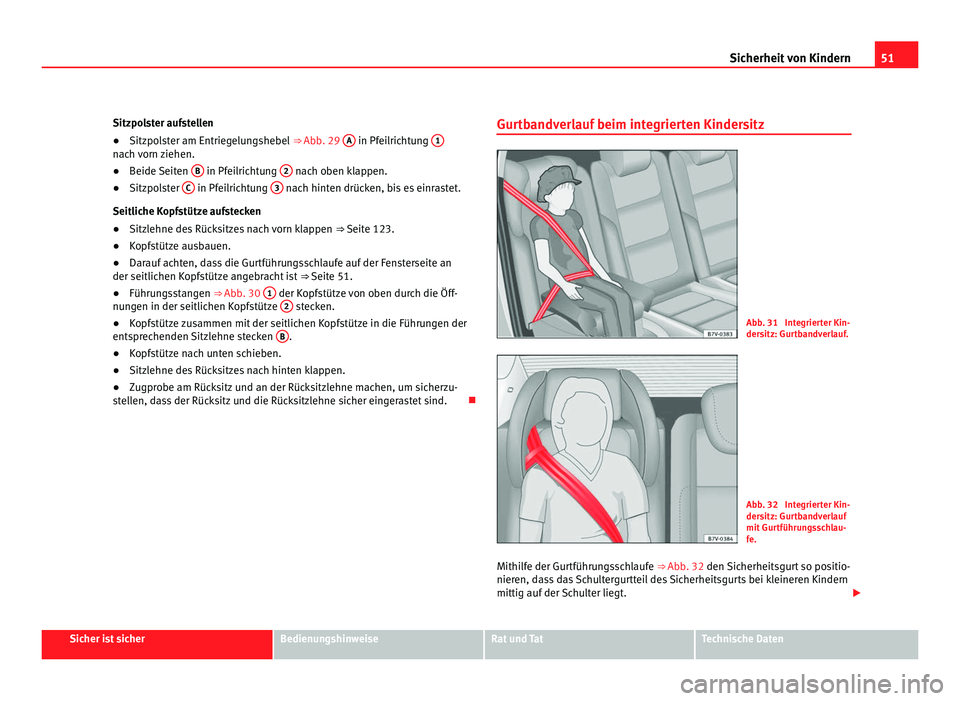

Sitzpolster aufstellen
● Sitzpolster am Entriegelungshebel ⇒ Abb . 29 A in Pfeilrichtung
1nach vorn ziehen.
●
Beide Seiten B in Pfeilrichtung
2 nach oben klappen.
● Sitzpolster C in Pfeilrichtung
3 nach hinten drücken, bis es einrastet.
Seitliche K opf
stütze aufstecken
● Sitzlehne des Rücksitzes nach vorn klappen ⇒ Seite 123.
● Kopf

stütze ausbauen.
● Darauf achten, dass die Gurtführungsschlaufe auf der Fensterseite an
der seitlichen Kopf
stütze angebracht ist ⇒ Seite 51.
● Führungsstangen ⇒ Abb. 30 1 der Kopfstütze von oben durch die Öff-
nun g

en in der seitlichen Kopfstütze 2 stecken.
● Kopfstütze zusammen mit der seitlichen Kopfstütze in die Führungen der
entspr ec

henden Sitzlehne stecken B .
● Kopfstütze nach unten schieben.
● Sitzlehne des Rücksitzes nach hinten klappen.
● Zugprobe am Rücksitz und an der Rücksitzlehne machen, um sicherzu-
st el

len, dass der Rücksitz und die Rücksitzlehne sicher eingerastet sind. Gurtbandverlauf beim integrierten Kindersitz Abb. 31 Integrierter Kin-
ders
itz: Gur

tbandverlauf. Abb. 32 Integrierter Kin-
ders
itz: Gur

tbandverlauf
mit Gurtführungsschlau-
fe.
Mithilfe der Gurtführungsschlaufe ⇒ Abb. 32 den
Sicherheitsgurt so positio-
nieren, dass das Schultergurtteil des Sicherheitsgurts bei kleineren Kindern
mittig auf der Schulter liegt. Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

52
Sicherheit von Kindern

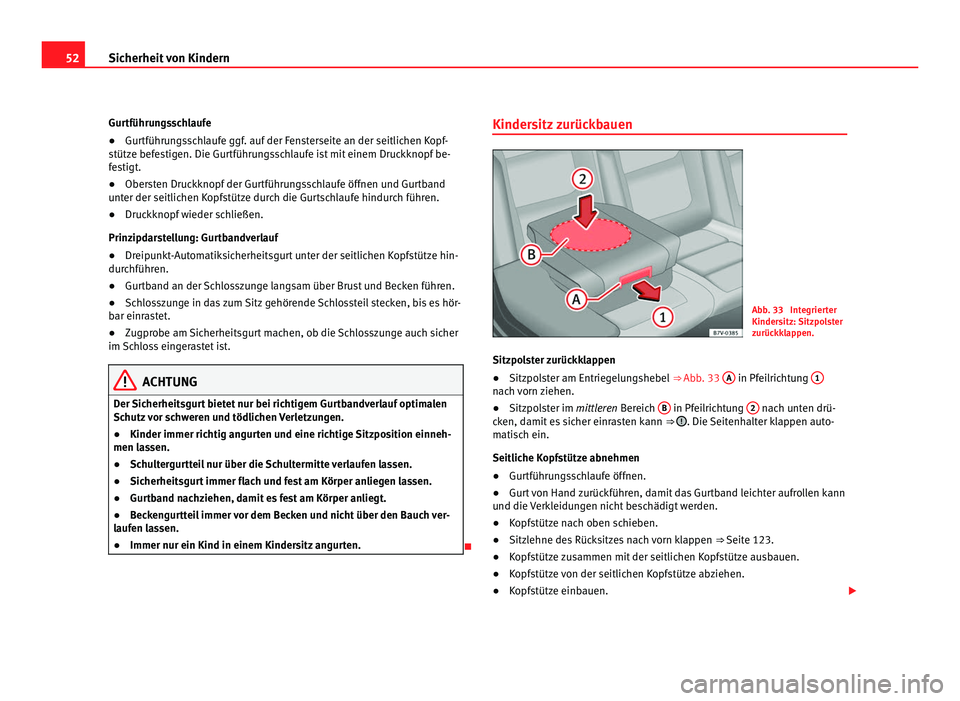

Gurtführungsschlaufe
●Gurtführungsschlaufe ggf. auf der Fensterseite an der seitlichen Kopf-
stütz e bef
estigen. Die Gurtführungsschlaufe ist mit einem Druckknopf be-
festigt.
● Obersten Druckknopf der Gurtführungsschlaufe öffnen und Gurtband
unter der seitlic
hen Kopfstütze durch die Gurtschlaufe hindurch führen.
● Druckknopf wieder schließen.
Prinzipd
arstellung: Gurtbandverlauf
● Dreipunkt-Automatiksicherheitsgurt unter der seitlichen Kopfstütze hin-
durchführ
en.
● Gurtband an der Schlosszunge langsam über Brust und Becken führen.
● Schlosszunge in das zum Sitz gehörende Schlossteil stecken, bis es hör-
bar einra
stet.
● Zugprobe am Sicherheitsgurt machen, ob die Schlosszunge auch sicher
im Sch
loss eingerastet ist. ACHTUNG
Der Sicherheitsgurt bietet nur bei richtigem Gurtbandverlauf optimalen
Schutz

vor schweren und tödlichen Verletzungen.
● Kinder immer richtig angurten und eine richtige Sitzposition einneh-
men las
sen.
● Schultergurtteil nur über die Schultermitte verlaufen lassen.
● Sicherheitsgurt immer flach und fest am Körper anliegen lassen.
● Gurtband nachziehen, damit es fest am Körper anliegt.
● Beckengurtteil immer vor dem Becken und nicht über den Bauch ver-
laufen l
assen.
● Immer nur ein Kind in einem Kindersitz angurten. Kindersitz zurückbauen
Abb. 33 Integrierter
Kinders
itz:

Sitzpolster
zurückklappen.
Sitzpolster zurückklappen
● Sitzpolster am Entriegelungshebel ⇒ Abb. 33 A in Pfeilrichtung
1 nach vorn ziehen.
●
Sitzpolster im mittler en
Bereich B in Pfeilrichtung
2 nach unten drü-
ck en, d
amit es sicher einrasten kann ⇒  . Die Seitenhalter klappen auto-
mati s
ch ein.
Seitliche Kopfstütze abnehmen
● Gurtführungsschlaufe öffnen.
● Gurt von Hand zurückführen, damit das Gurtband leichter aufrollen kann
und die V
erkleidungen nicht beschädigt werden.
● Kopfstütze nach oben schieben.
● Sitzlehne des Rücksitzes nach vorn klappen ⇒ Seite 123.
● Kopf

stütze zusammen mit der seitlichen Kopfstütze ausbauen.
● Kopfstütze von der seitlichen Kopfstütze abziehen.
● Kopfstütze einbauen. 

53

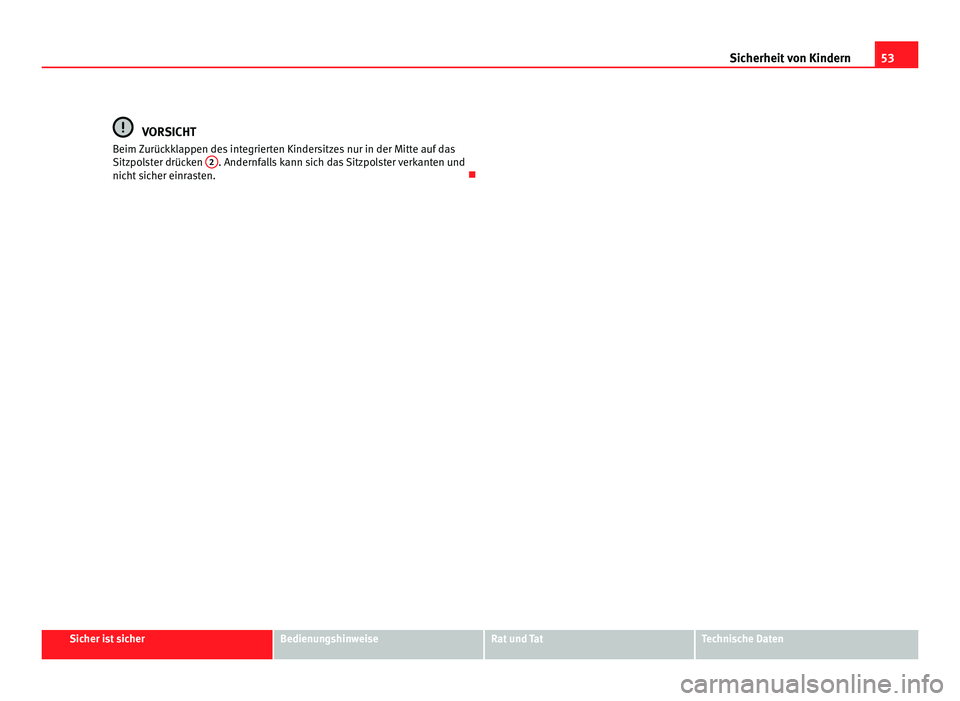

Sicherheit von Kindern VORSICHT
Beim Zurückklappen des integrierten Kindersitzes nur in der Mitte auf das
Sitzpo l
ster drücken 2 . Andernfalls kann sich das Sitzpolster verkanten und
nicht s
icher einrasten. Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

54

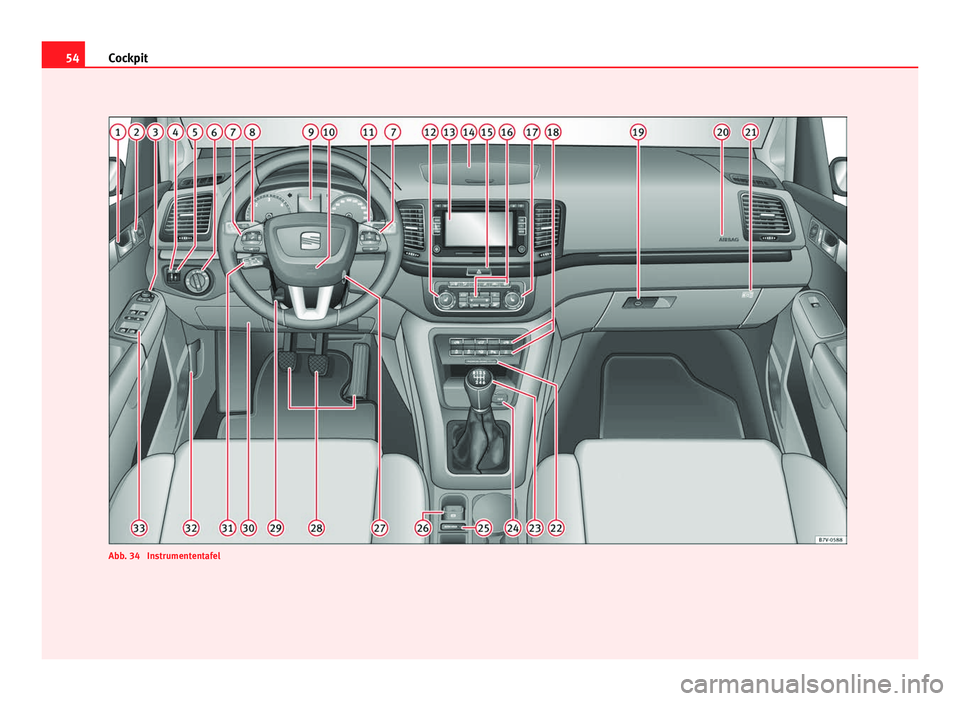

Cockpit Abb. 34 Instrumententafel
