2011 Seat Alhambra Betriebsanleitung (in German)

39
Airbag-System Abb. 23 Aufgeblasene
Kopf
airb
ags
Es gibt jeweils einen Kopfairbag auf der Fahrer- und Beifahrerseite im Innen-
raum oberh
alb der Türen ⇒ Abb. 22. Der Einbauort ist durch den Schriftzug
„AIRBAG“ gekennzeichnet.
Der rot eingerahmte Bereich ⇒ Abb. 22 wird vom auslösenden Kopfairbag
erfasst (Wirkungsbereich). Deshalb dürfen in diesen Bereich niemals Ge-
genstände abgelegt oder befestigt werden.
Bei einer Seitenkollision löst der Kopfairbag an der Unfallseite des Fahr-
zeugs aus. Der Airbag überdeckt die Seitenscheiben und die Türpfosten.
Die Kopfairbags reduzieren bei Seitenkollisionen die Verletzungsgefahr der
Insassen auf den Vordersitzen und den hinteren äußeren Sitzplätzen auf der
dem Unfall zugewandten Körperpartie. ACHTUNG
Das Entfalten eines ausgelösten Airbags erfolgt in Sekundenbruchteilen
und mit sehr hoher Ge

schwindigkeit.
● Immer die Wirkungsbereiche der Kopfairbags frei lassen. ACHTUNG (Fortsetzung)
● Niem als Gegenstände auf der Abdeckung sowie im Wirkungsbereich
de s

Kopfairbags befestigen.
● Zwischen Insassen auf den Vordersitzen sowie den hinteren äußeren
Sitzplätz
en und dem Wirkungsbereich des Airbags dürfen sich keine wei-
teren Personen, Tiere oder Gegenstände befinden.
● An den Kleiderhaken im Fahrzeug nur leichte Bekleidung aufhängen.
Keine sc
hweren oder scharfkantigen Gegenstände in den Taschen lassen.
● Keine Zubehörteile an den Türen montieren.
● Keine Sonnenschutzrollos an den Seitenscheiben anbauen, die nicht
ausdrück
lich für die Verwendung im jeweiligen Fahrzeug freigegeben
sind.
● Sonnenblenden nur dann zu den Seitenscheiben schwenken, wenn an
der Blende keine Ge
genstände befestigt sind, wie z. B. Kugelschreiber
oder Garagentoröffner. 
Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

40

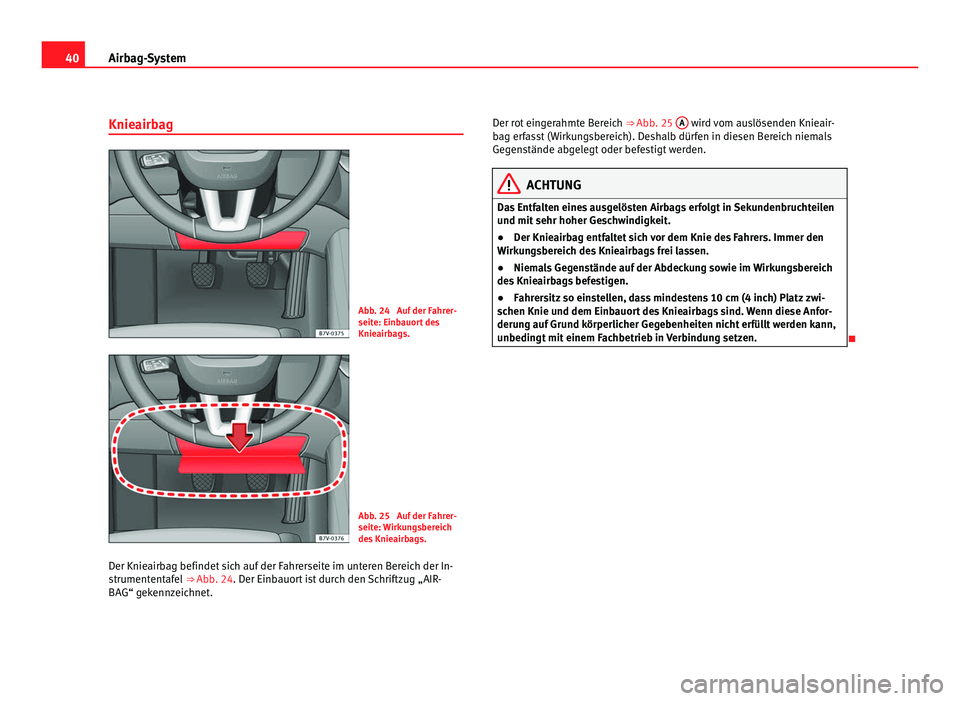

Airbag-System
Knieairbag Abb. 24 Auf der Fahrer-
seite: Einb
auor
t des
Knieairbags. Abb. 25 Auf der Fahrer-
seite:
W

irkungsbereich
des Knieairbags.
Der Knieairbag befindet sich auf der Fahrerseite im unteren Bereich der In-
strumentent
afel ⇒ Abb. 24. Der Einbauort ist durch den Schriftzug „AIR-
BAG“ gekennzeichnet. Der rot eingerahmte Bereich
⇒ Abb. 25 A wird vom auslösenden Knieair-
bag er f

asst (Wirkungsbereich). Deshalb dürfen in diesen Bereich niemals
Gegenstände abgelegt oder befestigt werden. ACHTUNG
Das Entfalten eines ausgelösten Airbags erfolgt in Sekundenbruchteilen
und mit sehr hoher Ge

schwindigkeit.
● Der Knieairbag entfaltet sich vor dem Knie des Fahrers. Immer den
Wirku
ngsbereich des Knieairbags frei lassen.
● Niemals Gegenstände auf der Abdeckung sowie im Wirkungsbereich
des Knie
airbags befestigen.
● Fahrersitz so einstellen, dass mindestens 10 cm (4 inch) Platz zwi-
schen Knie u
nd dem Einbauort des Knieairbags sind. Wenn diese Anfor-
derung auf Grund körperlicher Gegebenheiten nicht erfüllt werden kann,
unbedingt mit einem Fachbetrieb in Verbindung setzen. 

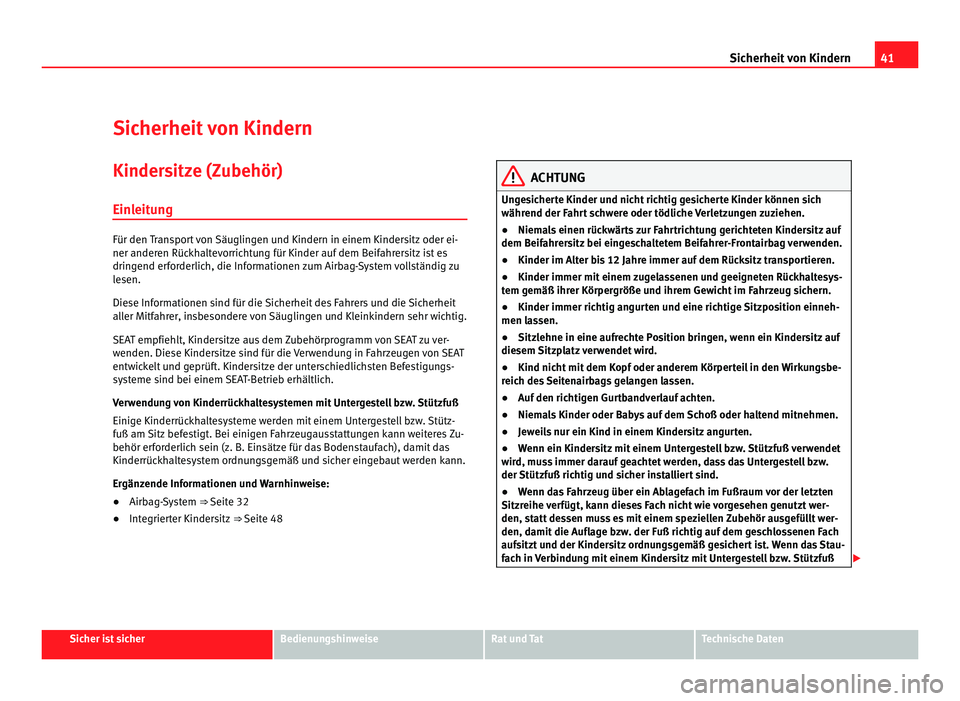

41
Sicherheit von Kindern
Sicherheit von Kindern
Kindersitze (Zubehör) Einl eit
ung Für den Transport von Säuglingen und Kindern in einem Kindersitz oder ei-
ner anderen Rüc
k

haltevorrichtung für Kinder auf dem Beifahrersitz ist es
dringend erforderlich, die Informationen zum Airbag-System vollständig zu
lesen.
Diese Informationen sind für die Sicherheit des Fahrers und die Sicherheit
aller Mitfahrer, insbesondere von Säuglingen und Kleinkindern sehr wichtig.
SEAT empfiehlt, Kindersitze aus dem Zubehörprogramm von SEAT zu ver-
wenden. Diese Kindersitze sind für die Verwendung in Fahrzeugen von SEAT
entwickelt und geprüft. Kindersitze der unterschiedlichsten Befestigungs-
systeme sind bei einem SEAT-Betrieb erhältlich.
Verwendung von Kinderrückhaltesystemen mit Untergestell bzw. Stützfuß
Einige Kinderrückhaltesysteme werden mit einem Untergestell bzw. Stütz-
fuß am Sitz befestigt. Bei einigen Fahrzeugausstattungen kann weiteres Zu-
behör erforderlich sein (z. B. Einsätze für das Bodenstaufach), damit das
Kinderrückhaltesystem ordnungsgemäß und sicher eingebaut werden kann.
Ergänzende Informationen und Warnhinweise:
● Airbag-System ⇒ Seite 32
● Inte

grierter Kindersitz ⇒ Seite 48 ACHTUNG
Ungesicherte Kinder und nicht richtig gesicherte Kinder können sich
während der F ahr

t schwere oder tödliche Verletzungen zuziehen.
● Niemals einen rückwärts zur Fahrtrichtung gerichteten Kindersitz auf
dem Beifahr
ersitz bei eingeschaltetem Beifahrer-Frontairbag verwenden.
● Kinder im Alter bis 12 Jahre immer auf dem Rücksitz transportieren.
● Kinder immer mit einem zugelassenen und geeigneten Rückhaltesys-
tem gemäß ihr
er Körpergröße und ihrem Gewicht im Fahrzeug sichern.
● Kinder immer richtig angurten und eine richtige Sitzposition einneh-
men las
sen.
● Sitzlehne in eine aufrechte Position bringen, wenn ein Kindersitz auf
diesem Sitz
platz verwendet wird.
● Kind nicht mit dem Kopf oder anderem Körperteil in den Wirkungsbe-
reich de
s Seitenairbags gelangen lassen.
● Auf den richtigen Gurtbandverlauf achten.
● Niemals Kinder oder Babys auf dem Schoß oder haltend mitnehmen.
● Jeweils nur ein Kind in einem Kindersitz angurten.
● Wenn ein Kindersitz mit einem Untergestell bzw. Stützfuß verwendet
wird, mu
ss immer darauf geachtet werden, dass das Untergestell bzw.
der Stützfuß richtig und sicher installiert sind.
● Wenn das Fahrzeug über ein Ablagefach im Fußraum vor der letzten
Sitzreihe
verfügt, kann dieses Fach nicht wie vorgesehen genutzt wer-
den, statt dessen muss es mit einem speziellen Zubehör ausgefüllt wer-
den, damit die Auflage bzw. der Fuß richtig auf dem geschlossenen Fach
aufsitzt und der Kindersitz ordnungsgemäß gesichert ist. Wenn das Stau-
fach in Verbindung mit einem Kindersitz mit Untergestell bzw. Stützfuß Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

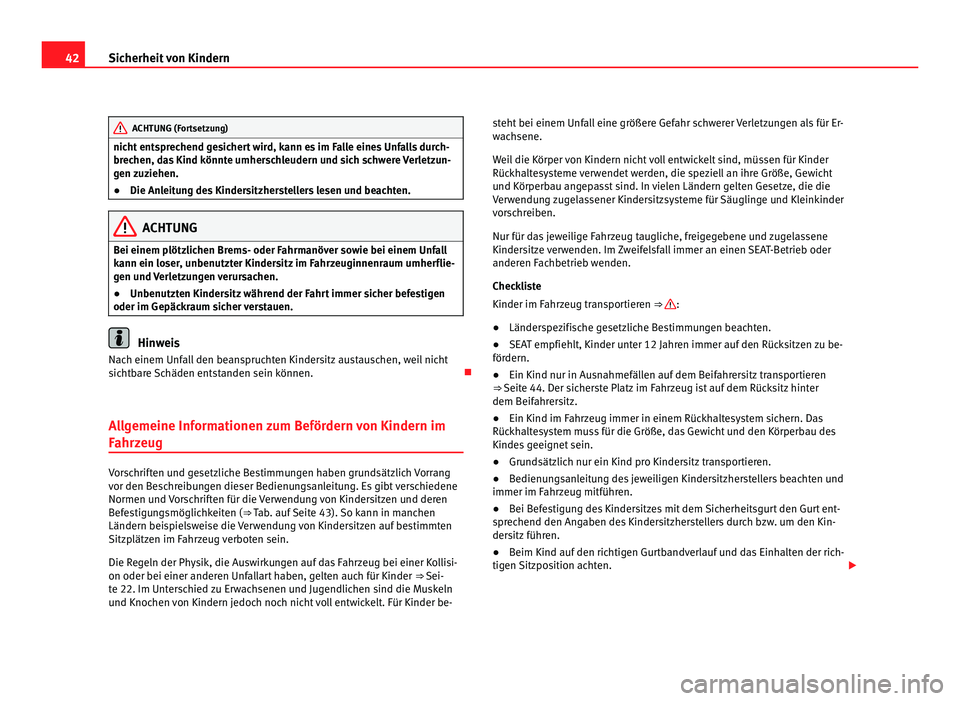

42
Sicherheit von Kindern ACHTUNG (Fortsetzung)
nicht entsprechend gesichert wird, kann es im Falle eines Unfalls durch-
br ec
hen, d
as Kind könnte umherschleudern und sich schwere Verletzun-
gen zuziehen.
● Die Anleitung des Kindersitzherstellers lesen und beachten. ACHTUNG
Bei einem plötzlichen Brems- oder Fahrmanöver sowie bei einem Unfall
kann ein lo ser

, unbenutzter Kindersitz im Fahrzeuginnenraum umherflie-
gen und Verletzungen verursachen.
● Unbenutzten Kindersitz während der Fahrt immer sicher befestigen
oder im Gepäckr
aum sicher verstauen. Hinweis
Nach einem Unfall den beanspruchten Kindersitz austauschen, weil nicht
sic ht

bare Schäden entstanden sein können. 
Allgemeine Informationen zum Befördern von Kindern im
Fahrz
eug Vorschriften und gesetzliche Bestimmungen haben grundsätzlich Vorrang
vor den B
e

schreibungen dieser Bedienungsanleitung. Es gibt verschiedene
Normen und Vorschriften für die Verwendung von Kindersitzen und deren
Befestigungsmöglichkeiten ( ⇒ Tab. auf Seite 43). So kann in manchen
Ländern beispielsweise die Verwendung von Kindersitzen auf bestimmten
Sitzplätzen im Fahrzeug verboten sein.
Die Regeln der Physik, die Auswirkungen auf das Fahrzeug bei einer Kollisi-
on oder bei einer anderen Unfallart haben, gelten auch für Kinder ⇒ Sei-
te 22. Im Unterschied zu Erwachsenen und Jugendlichen sind die Muskeln
und Knochen von Kindern jedoch noch nicht voll entwickelt. Für Kinder be- steht bei einem Unfall eine größere Gefahr schwerer Verletzungen als für Er-
wachsene.
W

eil die Körper von Kindern nicht voll entwickelt sind, müssen für Kinder
Rückhaltesysteme verwendet werden, die speziell an ihre Größe, Gewicht
und Körperbau angepasst sind. In vielen Ländern gelten Gesetze, die die
Verwendung zugelassener Kindersitzsysteme für Säuglinge und Kleinkinder
vorschreiben.
Nur für das jeweilige Fahrzeug taugliche, freigegebene und zugelassene
Kindersitze verwenden. Im Zweifelsfall immer an einen SEAT-Betrieb oder
anderen Fachbetrieb wenden.
Checkliste
Kinder im Fahrzeug transportieren ⇒  :
● Länderspezifische gesetzliche Bestimmungen beachten.
● SEAT empfiehlt, Kinder unter 12 Jahren immer auf den Rücksitzen zu be-
fördern.
● Ein Kind nur in Au s

nahmefällen auf dem Beifahrersitz transportieren
⇒ Seite 44. Der s
icherste Platz im Fahrzeug ist auf dem Rücksitz hinter
dem Beifahrersitz.
● Ein Kind im Fahrzeug immer in einem Rückhaltesystem sichern. Das
Rückh
altesystem muss für die Größe, das Gewicht und den Körperbau des
Kindes geeignet sein.
● Grundsätzlich nur ein Kind pro Kindersitz transportieren.
● Bedienungsanleitung des jeweiligen Kindersitzherstellers beachten und
immer im Fahrz
eug mitführen.
● Bei Befestigung des Kindersitzes mit dem Sicherheitsgurt den Gurt ent-
sprec
hend den Angaben des Kindersitzherstellers durch bzw. um den Kin-
dersitz führen.
● Beim Kind auf den richtigen Gurtbandverlauf und das Einhalten der rich-
tigen Sitz
position achten. 

43
Sicherheit von Kindern
● Kindersitz am besten hinter dem Beifahrersitz auf dem Rücksitz montie-
r en, d
amit Kinder auf der Gehwegseite aussteigen können.
● Während der Fahrt kein Spielzeug oder andere Gegenstände lose im Kin-
dersitz
oder auf dem Sitz liegen lassen.
Länderspezifische Normen für Kindersitze (Auswahl) Norm Weitere Informationen
ECE-R 44
a) SEAT-Betrieb
a)
ECE-R: Economic Commi
ssion for Europe-Regelung.
Gruppeneinteilung der Kindersitze nach ECE-R 44 Gewichtsklas-
se Gewicht des Kin-
des Einbau des Kindersitzes
Gruppe 0 bis 10 kg Entgegen der Fahrtrichtung. Auf den
Rück s

itzen wahlweise mit ISOFIX-Sys- tem. Gruppe 0+ bis 13 kg
Gruppe 1 9 bis 18 kg In Fahrtrichtung. Auf den Rücksitzen
wah lw

eise mit ISOFIX-System. Gruppe 2 15 bis 25 kg In Fahrtrichtung. Auf den äußeren Rück-
sitz en oder dem Mitt

elsitzplatz in der
zweiten Sitzreihe sowie allen Sitzplät-
zen in der dritten Sitzreihe. Wahlweise mit ISOFIX-System. Gruppe 3 22 bis 36 kg In Fahrtrichtung.
Nicht jedes Kind passt pauschal in den Sitz seiner Gewichtsgruppe. Ebenso
pa
s

st nicht jeder Sitz in jedes Fahrzeug. Folglich immer prüfen, ob das Kind
richtig in den Kindersitz passt und ob der Sitz sicher im Fahrzeug befestigt
werden kann.
Die Rücksitze sind für Kindersitze mit ISOFIX-System geeignet, die für die-
sen Fahrzeugtyp nach ECE-R 44 Norm speziell zugelassen sind. Kindersitze, die nach der ECE-R 44 Norm geprüft sind, haben am Sitz das
ECE

-R 44 Prüfzeichen fest angebracht: großes E im Kreis, darunter die Prüf-
nummer. ACHTUNG
Die Missachtung der für die eigene Sicherheit wichtigen Checkliste kann
zu Unfäl l

en und Verletzungen führen.
● Checkliste beachten und Handlungen durchführen. ACHTUNG
Der Rücksitz ist bei einem Unfall grundsätzlich der sicherste Platz für
richtig ang
eschnallte Kinder.
● Ein geeigneter Kindersitz, der richtig eingebaut ist und auf einem der
Rücks
itze verwendet wird, bietet in den meisten Unfallsituationen den
höchsten Schutz für Säuglinge und Kleinkinder. Hinweis
Um das Kinderrückhaltesystem mit Untergestell bzw. Stützfuß ordnungsge-
mäß und s ic

her im Fahrzeug einbauen zu können, kann weiteres Zubehör
erforderlich sein. An den SEAT-Betrieb oder anderen Fachbetrieb wenden. Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

44
Sicherheit von Kindern
Unterschiedliche Befestigungssysteme Abb. 26 Auf den Rücksitzen: Abbildung
A zeigt die prinzipielle Befestigung des Kin-
derrück h
altesystems an den unteren Halteösen und mit oberem Befestigungsgurt. Ab-
bildung B zeigt die Befestigung des Kinderrückhaltesystems mit dem Sicherheitsgurt
des F

ahrzeugs.
Kindersitze immer gemäß der Einbauanleitung des Kindersitzherstellers
richtig und sicher im Fahrzeug befestigen.
Der eingebaute Kindersitz muss dicht am Fahrzeugsitz anliegen und darf
sich nicht mehr als 2,5 cm (1 inch) bewegen oder kippen lassen.
Kindersitze, die für die Befestigung mit einem Befestigungsgurt Top Tether
vorgesehen sind, müssen auch mit dem Befestigungsgurt Top Tether im
Fahrzeug befestigt werden ⇒ Seite 48. Befestigungsgurt nur an den dafür
vorgesehenen und als Top Tether gekennzeichneten Halteösen befestigen.
Nicht alle Verzurrösen können für Top Tether verwendet werden. Befesti-
gungsgurt Top Tether immer so fest anziehen, dass der Kindersitz fest und
dicht mit dem jeweiligen Sitzplatz verbunden ist. Länderspezifische Befestigungssysteme
Europa
: ISOFIX-Halteösen und oberer Befestigungsgurt ⇒ Seite 47
und ⇒  Seite 48.
Dreipunkt-Sicherheitsgurt und oberer Befestigungsgurt ⇒ Seite 46.
Die Systeme beinhalten die Befestigung des Kinderrückhaltesystems mit
einem oberen Befestigungsgurt (Top Tether) und den unteren Veranke-
rungspunkten im Sitz. 
Kindersitz auf dem Beifahrersitz verwenden Nicht in allen Ländern ist der Transport von Kindern auf dem Beifahrersitz
erlaubt
. Und nic

ht jeder Kindersitz ist für die Verwendung auf dem Beifah-
rersitz zugelassen. Der SEAT-Betrieb hält eine aktuelle Liste über alle zuge-
lassenen Kindersitze bereit. Nur für das jeweilige Fahrzeug zugelassene Kin-
dersitze benutzen.
Der eingeschaltete Frontairbag auf der Beifahrerseite stellt für ein Kind eine
sehr große Gefahr dar. Lebensgefährlich ist der Beifahrersitzplatz für ein
Kind, wenn das Kind in einem rückwärts zur Fahrtrichtung gerichteten Kin-
dersitz transportiert wird.
Ein rückwärts gerichteter Kindersitz auf dem Beifahrersitz kann vom auslö-
senden Beifahrer-Frontairbag mit einer so hohen Wucht getroffen werden,
dass lebensgefährliche oder tödliche Verletzungen die Folge sein können
⇒  . Deshalb darf bei aktiviertem Beifahrer-Frontairbag
niemal
s ein rück-
wärts zur Fahrtrichtung gerichteter Kindersitz auf dem Beifahrersitz benutzt
werden!
Auf dem Beifahrersitz einen rückwärts zur Fahrtrichtung gerichteten Kinder-
sitz nur dann verwenden, wenn sichergestellt ist, dass der Beifahrer-Front-
airbag abgeschaltet ist. Das ist erkennbar durch das Aufleuchten der gelben
Kontrollleuchte in der Instrumententafel PASSENGER AIR BAG   ⇒ Sei-
te 32. Wenn der Beifahrer-Frontairbag nicht abschaltbar ist und aktiv
bleibt, darf auf dem Beifahrersitz kein Kind transportiert werden ⇒  .

A B

45
Sicherheit von Kindern
Bei einem Kindersitz auf dem Beifahrersitz unbedingt beachten:
● Bei rückwärts zur Fahrtrichtung gerichtetem Kindersitz muss der Beifah-
rer-Frontairbag deaktiviert sein  ⇒ Seite 36.
● Sitzlehne des Beifahrersitzes muss sich in aufrechter Position befinden.
● Beifahrersitz muss ganz nach hinten geschoben sein.
● Beifahrersitz muss bei höhenverstellbarem Sitz ganz nach oben gestellt
sein.
● Die Gurthöheneinstellung des Sicherheitsgurtes muss in der höchsten
Pos
ition sein.
Geeignete Kindersitze
Der Kindersitz muss vom Hersteller speziell für die Verwendung auf dem
Beifahrersitz in Fahrzeugen mit Front- und Seitenairbag freigegeben sein.
Wenn der Beifahrersitz mit Halteösen ausgestattet ist, kann ein Kindersitz
mit einem dafür freigegebenen Rückhaltesystem befestigt werden, sofern
der Kindersitz für diesen Fahrzeugtyp gemäß der jeweils geltenden länder-
spezifischen Norm zugelassen ist.
Auf dem Beifahrersitz und den hinteren Sitzplätzen können universelle Kin-
dersitze gemäß ECE-R 44 der Gruppe 0, 0+, 1, 2 oder 3 montiert werden. ACHTUNG
Wenn auf dem Beifahrersitz ein Kindersitz montiert wird, erhöht sich für
da s

Kind im Falle eines Unfalls das Risiko lebensgefährlicher oder tödli-
cher Verletzungen. Niemals einen rückwärts gerichteten Kindersitz auf
dem Beifahrersitz verwenden, wenn der Beifahrer-Frontairbag einge-
schaltet ist. Das Kind kann bei Auslösung des Frontairbags getötet wer-
den, da der Kindersitz mit voller Wucht vom auslösenden Airbag getrof-
fen und gegen die Sitzlehne geschmettert wird. ACHTUNG
Wenn in Ausnahmefällen ein Kind mit dem Rücken zur Fahrtrichtung auf
dem Beif ahr

ersitz transportiert werden soll, ist Folgendes zu beachten:
● Immer Beifahrer-Frontairbag abschalten und abgeschaltet lassen.
● Kindersitz muss vom Kindersitzhersteller für den Gebrauch auf dem
Beifahr
ersitz mit Front- bzw. Seitenairbag freigegeben sein.
● Montageanweisungen des Kindersitzherstellers befolgen und Warn-
hinwei
se beachten.
● Den Beifahrersitz in Längsrichtung ganz nach hinten schieben und
ganz
nach oben einstellen, um den größtmöglichen Abstand zum Front-
airbag herzustellen.
● Sitzlehne in eine aufrechte Position bringen.
● Gurthöheneinstellung ganz nach oben einstellen.
● Kinder immer mit einem zugelassenen und geeigneten Rückhaltesys-
tem gemäß ihr
er Körpergröße und ihrem Gewicht im Fahrzeug sichern. 
Kindersitz auf den Rücksitzen verwenden Bei der Befestigung eines Kindersitzes auf einem Rücksitz muss die Positi-
on des


Vordersitzes so angepasst werden, dass das Kind ausreichend Platz
hat. Folglich den Vordersitz an die Größe des Kindersitzes und des Kindes
anpassen. Dabei auch die richtige Sitzposition des Beifahrers beachten 
⇒  Seite 10.
Die zweite und die dritte Sitzreihe ganz nach hinten schieben und fest arre-
tieren. Sitzlehne aufrecht stellen und Kopfstütze ganz nach unten schieben.
ISOFIX-Kindersitze, die für die Rücksitze zugelassen sind
Die Rücksitze sind für Kindersitze mit ISOFIX-System geeignet, die für die-
sen Fahrzeugtyp nach ECE-R 44 Norm speziell zugelassen sind. Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

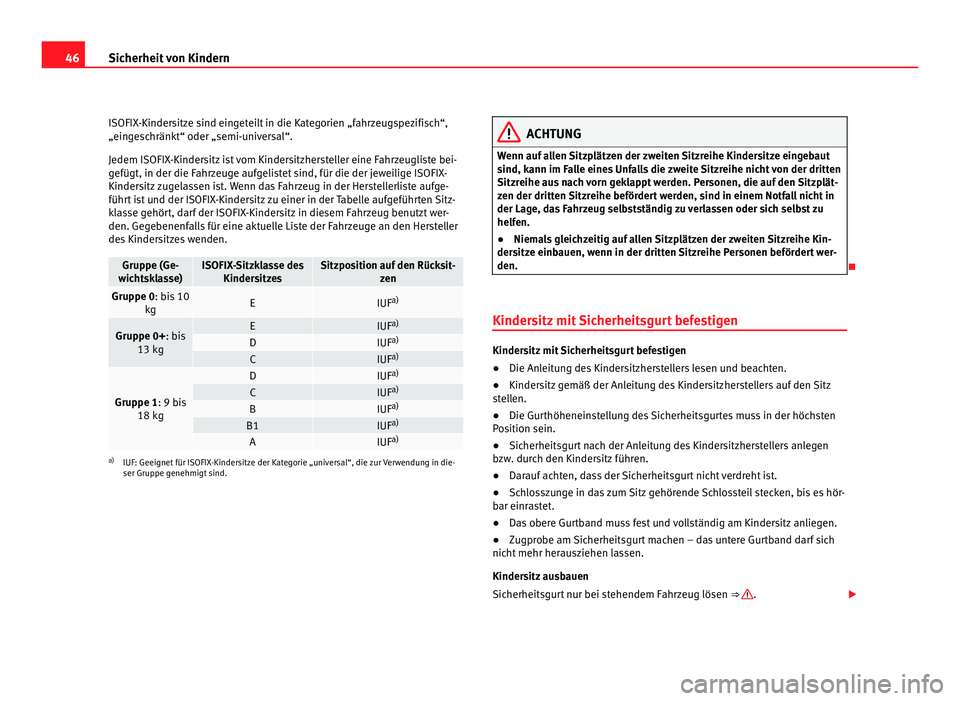

46
Sicherheit von Kindern
ISOFIX-Kindersitze sind eingeteilt in die Kategorien „fahrzeugspezifisch“,
„einge
schränkt“ oder „semi-universal“.
Jedem ISOFIX-Kindersitz ist vom Kindersitzhersteller eine Fahrzeugliste bei-
gefügt, in der die Fahrzeuge aufgelistet sind, für die der jeweilige ISOFIX-
Kindersitz zugelassen ist. Wenn das Fahrzeug in der Herstellerliste aufge-
führt ist und der ISOFIX-Kindersitz zu einer in der Tabelle aufgeführten Sitz-
klasse gehört, darf der ISOFIX-Kindersitz in diesem Fahrzeug benutzt wer-
den. Gegebenenfalls für eine aktuelle Liste der Fahrzeuge an den Hersteller
des Kindersitzes wenden. Gruppe (Ge-
wic ht

sklasse) ISOFIX-Sitzklasse des
Kinders itz
es Sitzposition auf den Rücksit-
zen Gruppe 0: bis 10
kg E IUF
a) Gruppe 0+: bi
s
13 k
g E IUF
a) D IUF
a) C IUF
a) Gruppe 1: 9 bi
s
18 k
g D IUF
a) C IUF
a) B IUF
a) B1 IUF
a) A IUF
a) a)
IUF: Geeignet für ISOFIX-Kindersitze der Kategorie „universal“, die zur Verwendung in die-
ser Grup pe genehmig

t sind. ACHTUNG
Wenn auf allen Sitzplätzen der zweiten Sitzreihe Kindersitze eingebaut
sind, k ann im F

alle eines Unfalls die zweite Sitzreihe nicht von der dritten
Sitzreihe aus nach vorn geklappt werden. Personen, die auf den Sitzplät-
zen der dritten Sitzreihe befördert werden, sind in einem Notfall nicht in
der Lage, das Fahrzeug selbstständig zu verlassen oder sich selbst zu
helfen.
● Niemals gleichzeitig auf allen Sitzplätzen der zweiten Sitzreihe Kin-
dersitz
e einbauen, wenn in der dritten Sitzreihe Personen befördert wer-
den. 
Kindersitz mit Sicherheitsgurt befestigen Kindersitz mit Sicherheitsgurt befestigen
●
Die Anleitung des Kindersitzherstellers lesen und beachten.
● Kindersitz gemäß der Anleitung des Kindersitzherstellers auf den Sitz
st el

len.
● Die Gurthöheneinstellung des Sicherheitsgurtes muss in der höchsten
Pos
ition sein.
● Sicherheitsgurt nach der Anleitung des Kindersitzherstellers anlegen
bzw. dur
ch den Kindersitz führen.
● Darauf achten, dass der Sicherheitsgurt nicht verdreht ist.
● Schlosszunge in das zum Sitz gehörende Schlossteil stecken, bis es hör-
bar einra
stet.
● Das obere Gurtband muss fest und vollständig am Kindersitz anliegen.
● Zugprobe am Sicherheitsgurt machen – das untere Gurtband darf sich
nicht mehr her
ausziehen lassen.
Kindersitz ausbauen
Sicherheitsgurt nur bei stehendem Fahrzeug lösen ⇒  .

