Page 353 of 398

351

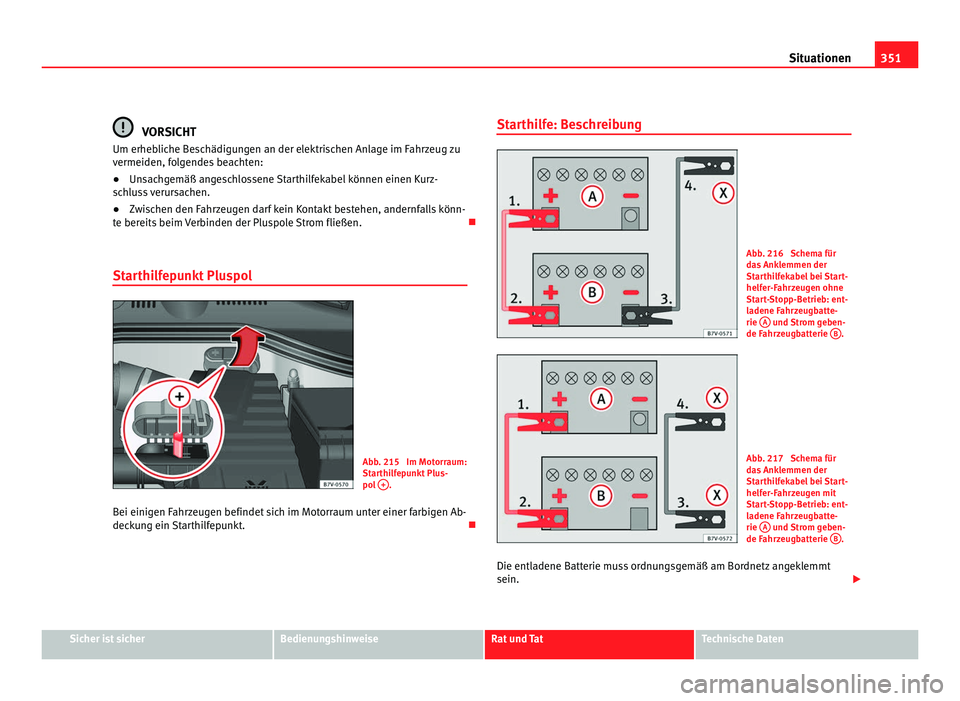

Situationen VORSICHT
Um erhebliche Beschädigungen an der elektrischen Anlage im Fahrzeug zu
vermeiden, f o
lgendes beachten:
● Unsachgemäß angeschlossene Starthilfekabel können einen Kurz-
sch
luss verursachen.
● Zwischen den Fahrzeugen darf kein Kontakt bestehen, andernfalls könn-
te bereits
beim Verbinden der Pluspole Strom fließen.
Starthilfepunkt Pluspol Abb. 215 Im Motorraum:
Star
thi
lfepunkt Plus-
pol + .
Bei einigen Fahrzeugen befindet sich im Motorraum unter einer farbigen Ab-
deck u
ng ein Starthilfepunkt. Starthilfe: Beschreibung Abb. 216 Schema für
da
s
Anklemmen der
Starthilfekabel bei Start-
helfer-Fahrzeugen ohne
Start-Stopp-Betrieb: ent-
ladene Fahrzeugbatte-
rie A und Strom geben-
de Fahr z
eugbatterie B .
Abb. 217 Schema für
da
s
Anklemmen der
Starthilfekabel bei Start-
helfer-Fahrzeugen mit
Start-Stopp-Betrieb: ent-
ladene Fahrzeugbatte-
rie A und Strom geben-
de Fahr z
eugbatterie B .
Die entladene Batterie muss ordnungsgemäß am Bordnetz angeklemmt
sein. Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten
Page 354 of 398

352
Situationen
Die Fahrzeuge dürfen sich nicht berühren. Andernfalls könnte bereits bei
Verb indu
ng der Pluspole Strom fließen.
Auf ausreichenden metallischen Kontakt der angeschlossenen Polzangen
achten.
Falls der Motor nicht anspringt, Startvorgang nach 10 Sekunden abbrechen
und ihn nach etwa einer Minute wiederholen.
Handlungen nur in der angegebenen Reihenfolge ausführen.
Starthilfekabel-Anschluss
● An beiden Fahrzeugen die Zündungen ausschalten ⇒ Seite 179.
● Geg
ebenenfalls im Motorraum die Batterieabdeckung öffnen ⇒ Sei-
te 300 bzw
. Kappe des Pluspols 1)
in Pfeilrichtung zur Seite klappen
⇒ Abb. 215.
● Ein Ende des roten
Starthilfekabels an den Pluspol ⇒ Abb. 216 + bzw.
⇒ Abb. 215 + des Fahrzeugs mit der entladenen Fahrzeugbatterie
A an-
kl emmen
⇒ .
● Das andere Ende des roten
Starthilfekabels an den Pluspol + der Strom
ge benden F
ahrzeugbatterie B anklemmen.
● Bei Fahrzeugen ohne St ar
t-Stopp-Betrieb: Ein Ende des schwarzen
Starthilfekabels an den Minuspol - der Strom gebenden Fahrzeugbatte-
rie B anklemmen ⇒ Abb. 216
.
● B
ei Fahrzeugen mit St
art-Stopp-Betrieb: Ein Ende des schwarzen
Starthilfekabels X an einen geeigneten Masseanschluss, ein massives,
fe s
t mit dem Motorblock verschraubtes Metallteil oder an den Motorblock
selbst anklemmen ⇒ Abb. 217.
● Das andere Ende des sch
warzen Starthilfekabels X beim Fahrzeug mit
der entla denen F
ahrzeugbatterie an ein massives, fest mit dem Motorblock verschraubtes Metallteil oder an den Motorblock selbst anklemmen – je-
doch nicht
in der Nähe der Fahrzeugbatterie A ⇒ .
● Leitungen des Starthilfekabels so verlegen, dass sie nicht von sich dreh-
enden T ei
len im Motorraum erfasst werden können.
Motor anlassen
● Motor des Strom gebenden Fahrzeugs starten und im Leerlauf laufen
las
sen.
● Motor des Fahrzeugs mit der entladenen Fahrzeugbatterie starten und
zwei bi
s drei Minuten warten, bis der Motor „rundläuft“.
Starthilfekabel abnehmen
● Vor dem Abklemmen der Starthilfekabel das Abblendlicht ausschalten,
fall
s eingeschaltet.
● Im Fahrzeug mit der entladenen Fahrzeugbatterie das Heizungsgebläse
und die Heck
scheibenbeheizung einschalten, damit beim Abklemmen auf-
tretende Spannungsspitzen abgebaut werden.
● Starthilfekabel bei laufenden Motoren genau in der umgekehrten Rei-
henfol
ge abnehmen, wie oben beschrieben.
● Batterieabdeckung schließen bzw. Kappe 1)
des Plu
spols zurückklappen.1)
Bei Fahrzeugen ohne eine Fahrzeugbatterie im Motorraum ⇒ Seit
e 351.
Page 355 of 398

353

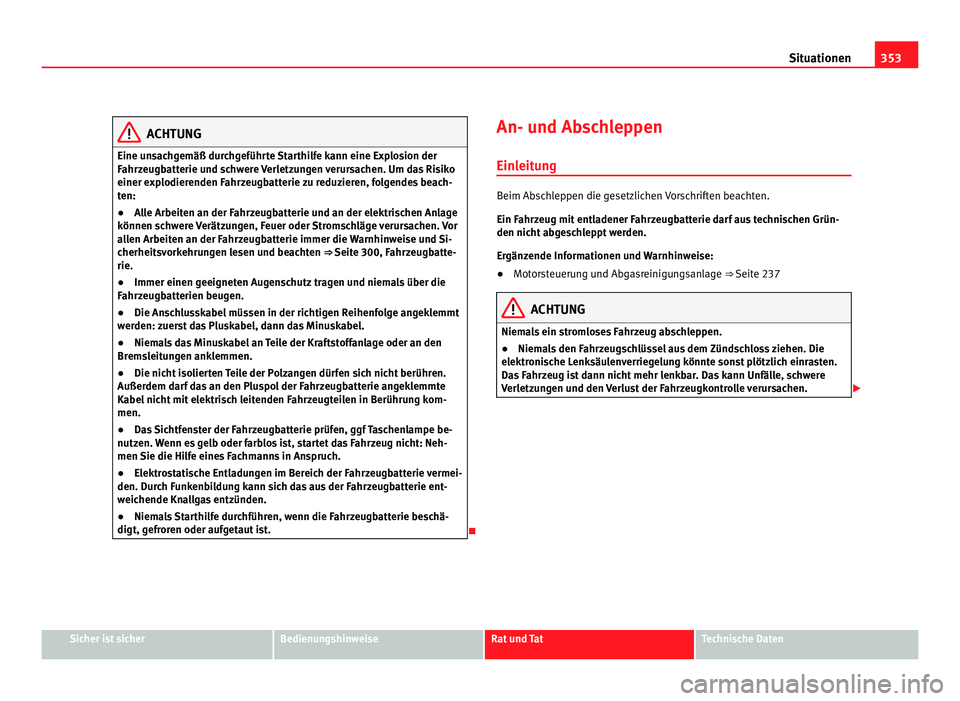

Situationen ACHTUNG
Eine unsachgemäß durchgeführte Starthilfe kann eine Explosion der
Fahr z
eugbatterie und schwere Verletzungen verursachen. Um das Risiko
einer explodierenden Fahrzeugbatterie zu reduzieren, folgendes beach-
ten:
● Alle Arbeiten an der Fahrzeugbatterie und an der elektrischen Anlage
können sc
hwere Verätzungen, Feuer oder Stromschläge verursachen. Vor
allen Arbeiten an der Fahrzeugbatterie immer die Warnhinweise und Si-
cherheitsvorkehrungen lesen und beachten ⇒ Seite 300, Fahrzeugbatte-
rie.
● Immer einen geeigneten Augenschutz tragen und niemals über die
Fahrz
eugbatterien beugen.
● Die Anschlusskabel müssen in der richtigen Reihenfolge angeklemmt
werden:
zuerst das Pluskabel, dann das Minuskabel.
● Niemals das Minuskabel an Teile der Kraftstoffanlage oder an den
Bremsl
eitungen anklemmen.
● Die nicht isolierten Teile der Polzangen dürfen sich nicht berühren.
Außerdem dar
f das an den Pluspol der Fahrzeugbatterie angeklemmte
Kabel nicht mit elektrisch leitenden Fahrzeugteilen in Berührung kom-
men.
● Das Sichtfenster der Fahrzeugbatterie prüfen, ggf Taschenlampe be-
nutzen. W
enn es gelb oder farblos ist, startet das Fahrzeug nicht: Neh-
men Sie die Hilfe eines Fachmanns in Anspruch.
● Elektrostatische Entladungen im Bereich der Fahrzeugbatterie vermei-
den. Durc
h Funkenbildung kann sich das aus der Fahrzeugbatterie ent-
weichende Knallgas entzünden.
● Niemals Starthilfe durchführen, wenn die Fahrzeugbatterie beschä-
digt, gefr
oren oder aufgetaut ist. An- und Abschleppen
Einl eit
ung Beim Abschleppen die gesetzlichen Vorschriften beachten.
Ein Fahr
z
eug mit entladener Fahrzeugbatterie darf aus technischen Grün-
den nicht abgeschleppt werden.
Ergänzende Informationen und Warnhinweise:
● Motorsteuerung und Abgasreinigungsanlage ⇒ Seite 237 ACHTUNG
Niemals ein stromloses Fahrzeug abschleppen.
● Niemals den Fahrzeugschlüssel aus dem Zündschloss ziehen. Die
elektr oni
sche Lenksäulenverriegelung könnte sonst plötzlich einrasten.
Das Fahrzeug ist dann nicht mehr lenkbar. Das kann Unfälle, schwere
Verletzungen und den Verlust der Fahrzeugkontrolle verursachen. Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten
Page 356 of 398

354

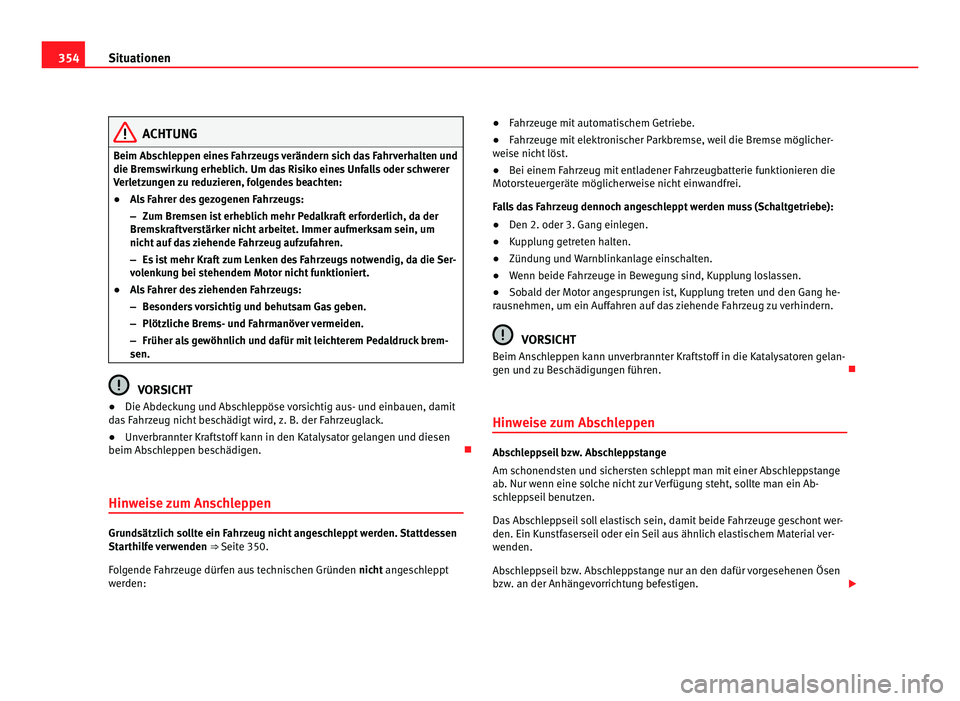

Situationen ACHTUNG
Beim Abschleppen eines Fahrzeugs verändern sich das Fahrverhalten und
die Bremsw irk
ung erheblich. Um das Risiko eines Unfalls oder schwerer
Verletzungen zu reduzieren, folgendes beachten:
● Als Fahrer des gezogenen Fahrzeugs:
– Zum Bremsen ist erheblich mehr Pedalkraft erforderlich, da der
Bremskr
aftverstärker nicht arbeitet. Immer aufmerksam sein, um
nicht auf das ziehende Fahrzeug aufzufahren.
– Es ist mehr Kraft zum Lenken des Fahrzeugs notwendig, da die Ser-
vol
enkung bei stehendem Motor nicht funktioniert.
● Als Fahrer des ziehenden Fahrzeugs:
– Besonders vorsichtig und behutsam Gas geben.
– Plötzliche Brems- und Fahrmanöver vermeiden.
– Früher als gewöhnlich und dafür mit leichterem Pedaldruck brem-
sen. VORSICHT
● Die Abdeck u
ng und Abschleppöse vorsichtig aus- und einbauen, damit
das Fahrzeug nicht beschädigt wird, z. B. der Fahrzeuglack.
● Unverbrannter Kraftstoff kann in den Katalysator gelangen und diesen
beim Absc
hleppen beschädigen.
Hinweise zum Anschleppen Grundsätzlich sollte ein Fahrzeug nicht angeschleppt werden. Stattdessen
Star
thi
lfe verwenden
⇒ Seite 350.
Folgende Fahrzeuge dürfen aus technischen Gründen nicht angeschleppt
werden: ●
Fahrzeuge mit automatischem Getriebe.
● Fahr
zeuge mit elektronischer Parkbremse, weil die Bremse möglicher-
weise nic
ht löst.
● Bei einem Fahrzeug mit entladener Fahrzeugbatterie funktionieren die
Motors
teuergeräte möglicherweise nicht einwandfrei.
Falls das Fahrzeug dennoch angeschleppt werden muss (Schaltgetriebe):
● Den 2. oder 3. Gang einlegen.
● Kupplung getreten halten.
● Zündung und Warnblinkanlage einschalten.
● Wenn beide Fahrzeuge in Bewegung sind, Kupplung loslassen.
● Sobald der Motor angesprungen ist, Kupplung treten und den Gang he-
raus
nehmen, um ein Auffahren auf das ziehende Fahrzeug zu verhindern. VORSICHT
Beim Anschleppen kann unverbrannter Kraftstoff in die Katalysatoren gelan-
gen u nd
zu Beschädigungen führen.
Hinweise zum Abschleppen Abschleppseil bzw. Abschleppstange
Am sc
honend
sten und sichersten schleppt man mit einer Abschleppstange
ab. Nur wenn eine solche nicht zur Verfügung steht, sollte man ein Ab-
schleppseil benutzen.
Das Abschleppseil soll elastisch sein, damit beide Fahrzeuge geschont wer-
den. Ein Kunstfaserseil oder ein Seil aus ähnlich elastischem Material ver-
wenden.
Abschleppseil bzw. Abschleppstange nur an den dafür vorgesehenen Ösen
bzw. an der Anhängevorrichtung befestigen.
Page 357 of 398

355
Situationen
Fahrzeuge mit werkseitig ein gebauter Anhängevorrichtung dürfen nur mit
einer Abschleppstange abschleppen, die speziell für die Montage an einem
Kugelkopf geeignet ist ⇒ Seite 242.
Abschleppen von Fahrzeugen mit automatischem Getriebe
Für das gezogene Fahrzeug Folgendes beachten:
● Wählhebelstellung N einle
gen.
● Nicht schneller als mit 50 km/h (30 mph) schleppen.
● Nicht weiter als 50 km (30 Meilen) schleppen.
● Mit dem Abschleppwagen darf das Fahrzeug nur mit angehobenen Vor-
derrädern abge
schleppt werden. Hinweise zum Abschleppen von Fahrzeu-
gen mit Allradantrieb beachten.
Hinweise zum Abschleppen von Fahrzeugen mit Allradantrieb
Fahrzeuge mit Allradantrieb dürfen mit einer Abschleppstange oder einem
Abschleppseil abgeschleppt werden. Wenn das Fahrzeug mit angehobener
Vorder- oder Hinterachse abgeschleppt wird, muss der Motor ausgeschaltet
sein, da sonst der Antriebsstrang beschädigt werden kann.
Bei Fahrzeugen mit Direktschaltgetriebe DSG ®
auch die Hinweise zum Ab-
schleppen von Fahrzeugen mit automatischem Getriebe beachten ⇒ Sei-
te 355.
Wann darf das Fahrzeug nicht abgeschleppt werden?
Unter folgenden Bedingungen darf das Fahrzeug nicht abgeschleppt wer-
den und muss auf einem speziellen Transporter oder Anhänger transportiert
werden:
● Falls aufgrund einer Beschädigung das Getriebe des Fahrzeugs kein
Schmiermittel
mehr enthält.
● Bei entladener Fahrzeugbatterie, weil die Lenkung gesperrt bleibt und
die ggf.
zuvor eingeschaltete elektronische Parkbremse und die elektroni-
sche Lenksäulenverriegelung nicht gelöst werden kann.
● Wenn die Abschleppstrecke bei Fahrzeugen mit automatischem Getriebe
länger al
s 50 km (30 Meilen) ist. Hinweis
Abschleppen lässt sich das Fahrzeug nur dann, wenn die elektronische
Park br
emse und elektronische Lenksäulenverriegelung gelöst ist. Bei
Stromausfall oder Störungen in der elektrischen Anlage muss ggf. per Start-
hilfe der Motor gestartet werden, um die elektronische Parkbremse und die
elektronische Lenksäulenverriegelung zu lösen.
Abschleppöse vorn montieren Abb. 218 Im Stoßfänger
vorn r
ec
hts: Abschleppö-
se einschrauben.
Die Aufnahme für die einschraubbare Abschleppöse befindet sich vorn
rechts
im Stoßfänger ⇒ Abb. 218.
Die Abschleppöse muss immer im Fahrzeug mitgeführt werden.
Hinweise zum Abschleppen beachten ⇒ Seite 354. Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten
Page 358 of 398

356
Situationen
Abschleppöse vorn montieren
● Abschleppöse aus dem Bordwerkzeug nehmen ⇒ Seite 333.
● Auf den o
beren Teil der Abdeckung drücken und Abdeckung vorsichtig
nach
vorn herausziehen. Abdeckung hängen lassen.
● Abschleppöse so fest es geht entge
gen dem Uhrzeigersinn in die Auf-
nahme drehen ⇒ Abb. 218 ⇒ . Einen geeigneten Gegenstand benutzen,
mit dem die Ab s
chleppöse vollständig und fest in die Aufnahme einge-
schraubt werden kann.
● Nach dem Abschleppvorgang die Abschleppöse im Uhrzeig
ersinn he-
rausdrehen und die Abdeckung wieder montieren. VORSICHT
Die Abschleppöse muss immer vollständig und fest in die Aufnahme einge-
sc hr
aubt sein. Andernfalls kann die Abschleppöse beim An- oder Abschlep-
pen aus der Aufnahme reißen.
Abschleppöse hinten montieren Abb. 219 Im Stoßfänger
hinten r
ec
hts: einge-
schraubte Abschleppöse. Die Aufnahme für die einschraubbare Abschleppöse befindet sich hinten
rechts
im Stoßfänger ⇒ Abb. 219. Bei Fahrzeugen mit werkseitiger Anhän-
gevorrichtung befindet sich hinter der Abdeckung keine Aufnahme für die
einschraubbare Abschleppöse. Zum Abschleppen Kugelkopf montieren und
verwenden ⇒ Seite 242, ⇒ .
Hinw ei
se zum Abschleppen beachten ⇒ Seite 354.
Abschleppöse hinten montieren (Fahrzeuge ohne werkseitige
Anhängevorrichtung)
● Abschleppöse aus dem Bordwerkzeug im Gepäckraum nehmen ⇒ Sei-
te 333.
● Auf den o
beren Teil der Abdeckung drücken und Abdeckung vorsichtig
nach hint
en herausziehen. Dazu kann ein erhöhter Kraftaufwand notwendig
sein. Abdeckung hängen lassen.
● Abschleppöse so fest es geht entge
gen dem Uhrzeigersinn in die Auf-
nahme drehen ⇒ . Einen geeigneten Gegenstand benutzen, mit dem die
Abs c
hleppöse vollständig und fest in die Aufnahme eingeschraubt werden
kann.
● Nach dem Abschleppvorgang die Abschleppöse im Uhrzeig
ersinn he-
rausdrehen und die Abdeckung wieder montieren. VORSICHT
● Die Abschleppöse muss immer vollständig und fest in die Aufnahme
ein g
eschraubt sein. Andernfalls kann die Abschleppöse beim An- oder Ab-
schleppen aus der Aufnahme reißen.
● Fahrzeuge mit werkseitig eingebauter Anhängevorrichtung dürfen nur
mit einer Abs
chleppstange, die speziell für die Montage an einem Kugel-
kopf geeignet ist, abschleppen. Bei Benutzung einer nicht geeigneten Ab-
schleppstange können der Kugelkopf und das Fahrzeug beschädigt werden.
Statt dessen ein Abschleppseil benutzen.
Page 359 of 398

357
Situationen
Fahrhinweise beim Abschleppen Das Abschleppen erfordert eine gewisse Übung, insbesondere wenn ein Ab-
sc
h
leppseil verwendet wird. Beide Fahrer sollten mit den Besonderheiten
des Schleppvorgangs vertraut sein. Ungeübte Fahrer sollten daher nicht ab-
schleppen.
Beim Fahren darauf achten, dass keine unzulässigen Zugkräfte und keine
stoßartigen Belastungen auftreten. Bei Schleppmanövern abseits der befes-
tigten Straße besteht immer die Gefahr, dass die Befestigungsteile überlas-
tet werden.
Wenn das Fahrzeug mit eingeschalteter Warnblinkanlage und eingeschalte-
ter Zündung abgeschleppt wird, kann trotzdem die Richtung zum Abbiegen
angezeigt werden. Blinkerhebel in die gewünschte Richtung betätigen. Für
die Dauer des Richtungsblinken wird das Warnblinken unterbrochen. So-
bald der Blinkerhebel wieder in der Neutralstellung ist, setzt automatisch
das Warnblinken wieder ein.
Fahrer des gezogenen Fahrzeuges:
● Zündung eingeschaltet lassen, damit das Lenkrad nicht blockiert ist, die
elektroni
sche Parkbremse gelöst werden kann und die Blinkleuchten, die
Hupe, die Scheibenwischer und die Scheibenwaschanlage eingeschaltet
werden können.
● Da die Servolenkung bei stehendem Motor nicht arbeitet, muss zum
Lenken mehr Kr
aft aufgewendet werden.
● Zum Bremsen ist erheblich mehr Pedalkraft erforderlich, da der Brems-
kraf
tverstärker nicht arbeitet. Nicht auf das ziehende Fahrzeug auffahren.
● Informationen und Hinweise in der Bedienungsanleitung des zu ziehen-
den Fahrz
eugs beachten. Fahrer des ziehenden Fahrzeugs
●
Besonders vorsichtig und behutsam Gas geben. Plötzliche Fahrmanöver
vermeiden.
● Früher als
gewöhnlich und dafür mit leichterem Pedaldruck bremsen.
● Informationen und Hinweise in der Bedienungsanleitung des gezogenen
Fahrz
eugs beachten. Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten
Page 360 of 398

358

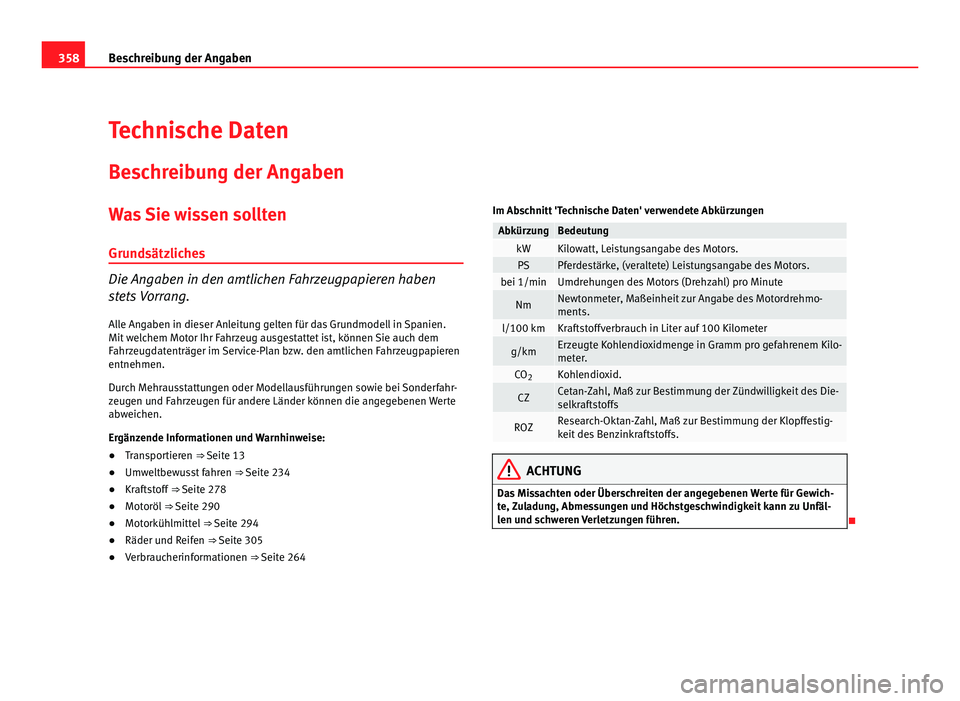

Beschreibung der Angaben
Technische Daten
Be s
chreibung der Angaben
Was Sie wissen sollten Grundsätz
liches Die Angaben in den amtlichen Fahrzeugpapieren haben
st
et
s Vorrang.
Alle Angaben in dieser Anleitung gelten für das Grundmodell in Spanien.
Mit welchem Motor Ihr Fahrzeug ausgestattet ist, können Sie auch dem
Fahrzeugdatenträger im Service-Plan bzw. den amtlichen Fahrzeugpapieren
entnehmen.
Durch Mehrausstattungen oder Modellausführungen sowie bei Sonderfahr-
zeugen und Fahrzeugen für andere Länder können die angegebenen Werte
abweichen.
Ergänzende Informationen und Warnhinweise:
● Transportieren ⇒ Seite 13
● Um
weltbewusst fahren ⇒ Seite 234
● Kr
aftstoff ⇒ Seite 278
● Mot
oröl ⇒ Seite 290
● Mot
orkühlmittel ⇒ Seite 294
● Räder u
nd Reifen ⇒ Seite 305
● V
erbraucherinformationen ⇒ Seite 264 Im Ab
schnitt 'Technische Daten' verwendete Abkürzungen Abkürzung Bedeutung
kW Kilowatt, Leistungsangabe des Motors.
PS Pferdestärke, (veraltete) Leistungsangabe des Motors.
bei 1/min Umdrehungen des Motors (Drehzahl) pro Minute
Nm Newtonmeter, Maßeinheit zur Angabe des Motordrehmo-
ments.
l/100 km Kraftstoffverbrauch in Liter auf 100 Kilometer
g/km Erzeugte Kohlendioxidmenge in Gramm pro gefahrenem Kilo-
meter
. CO
2 Kohlendioxid.
CZ Cetan-Zahl, Maß zur Bestimmung der Zündwilligkeit des Die-
selkr
af
tstoffs ROZ Research-Oktan-Zahl, Maß zur Bestimmung der Klopffestig-
keit
de
s Benzinkraftstoffs. ACHTUNG
Das Missachten oder Überschreiten der angegebenen Werte für Gewich-
te, Z
uladung, Abmessungen und Höchstgeschwindigkeit kann zu Unfäl-
len und schweren Verletzungen führen.
