2010 Alfa Romeo 159 Návod na použitie a údržbu (in Slovak)

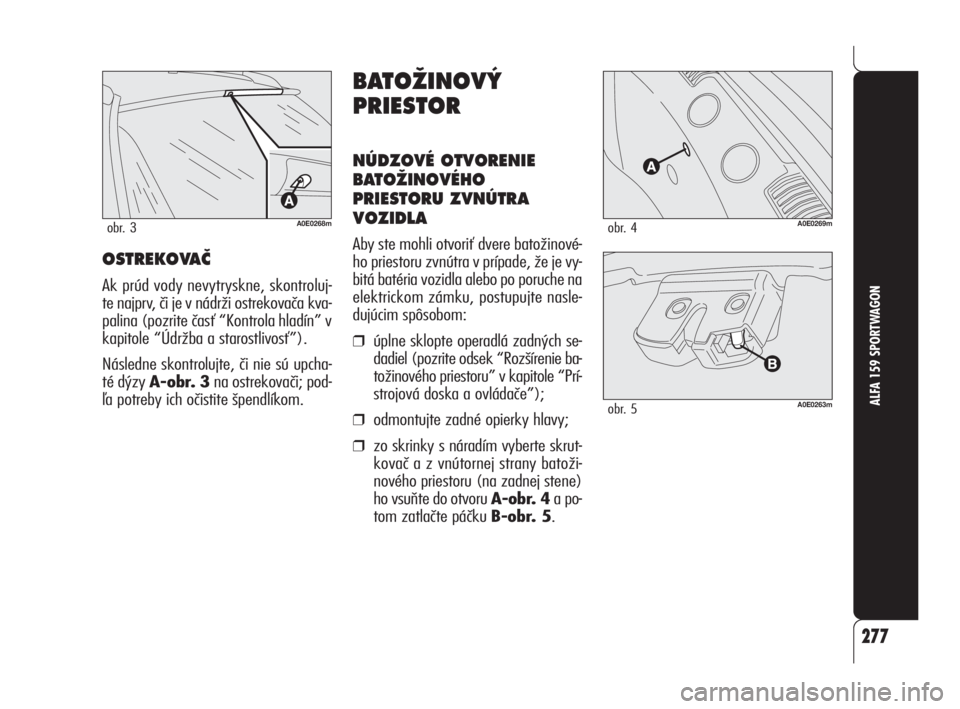

OSTREKOVAâ
Ak prúd vody nevytryskne, skontroluj-
te najprv, či je v nádrži ostrekovača kva-
palina (pozrite časť “Kontrola hladín” v
kapitole “Údržba a starostlivosť”).
Následne skontrolujte, či nie sú upcha-
té dýzy A-obr. 3na ostrekovači; pod-
ľa potreby ich očistite špendlíkom.
277
ALFA 159 SPORTWAGON
A0E0269mobr. 4
A0E0263mobr. 5
A0E0268mobr. 3
BATOÎINOV¯
PRIESTOR
NÚDZOVÉ OTVORENIE
BATOÎINOVÉHO
PRIESTORU ZVNÚTRA
VOZIDLA
Aby ste mohli otvoriť dvere batožinové-
ho priestoru zvnútra v prípade, že je vy-
bitá batéria vozidla alebo po poruche na
elektrickom zámku, postupujte nasle-
dujúcim spôsobom:
❒úplne sklopte operadlá zadných se-
dadiel (pozrite odsek “Rozšírenie ba-
tožinového priestoru” v kapitole “Prí-
strojová doska a ovládače”);
❒odmontujte zadné opierky hlavy;
❒zo skrinky s náradím vyberte skrut-
kovač a z vnútornej strany batoži-
nového priestoru (na zadnej stene)
ho vsuňte do otvoru A-obr. 4a po-
tom zatlačte páčku B-obr. 5.
271-292 Alfa 159 SK 2-04-2009 12:21 Pagina 277

Rozšírenie pravej strany batožinového
priestoru umožňuje prevoz dvoch ce-
stujúcich na ľavej strane zadného se-
dadla. Rozšírenie ľavej strany batožino-
vého priestoru umožňuje prevoz jedné-
ho cestujúceho na pravej strane zadné-
ho sedadla.UPOZORNENIA
❒pred sklopením operadla sa uistite,
že sú zadné opierky hlavy presunu-
té do “základnej” polohy (úplne
spustené). V každom prípade mô-
žete opierky hlavy vybrať, čím sa
umožní lepšie využitie priestoru;
❒pred sklopením operadla skontroluj-
te, či nie je spustená opierka ruky. V
opačnom prípade ju zasuňte na
miesto (pozrite odsek “Vnútorná vý-
bava” v kapitole “Prístrojová doska
a ovládače”).

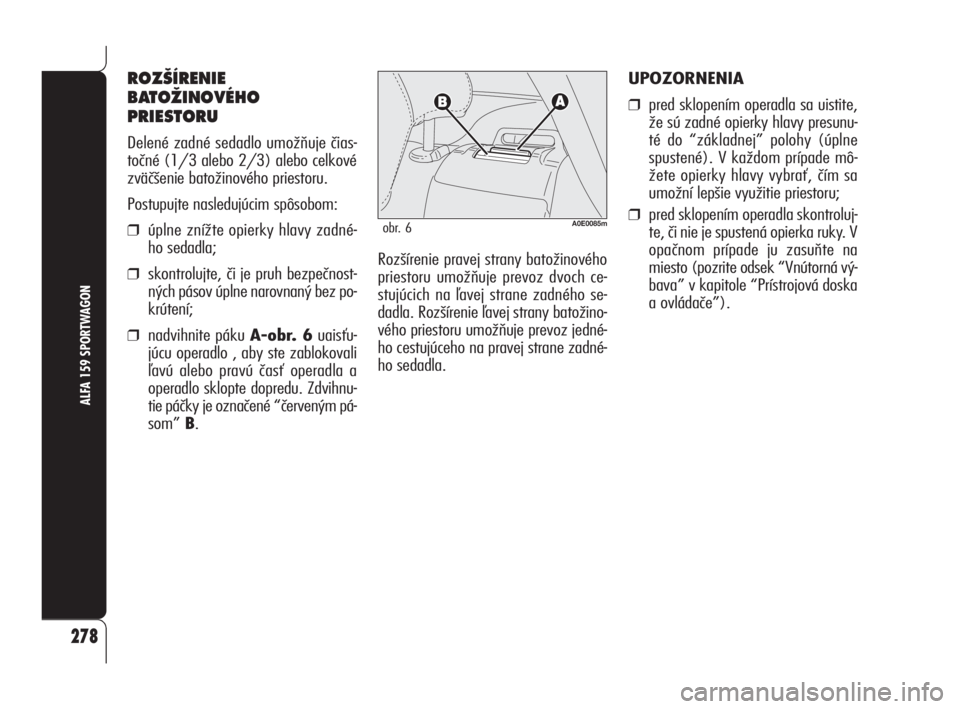

ROZ·ÍRENIE
BATOÎINOVÉHO
PRIESTORU
Delené zadné sedadlo umožňuje čias-
točné (1/3 alebo 2/3) alebo celkové
zväčšenie batožinového priestoru.
Postupujte nasledujúcim spôsobom:
❒úplne znížte opierky hlavy zadné-
ho sedadla;
❒skontrolujte, či je pruh bezpečnost-
ných pásov úplne narovnaný bez po-
krútení;
❒nadvihnite páku A-obr. 6uaisťu-
júcu operadlo , aby ste zablokovali
ľavú alebo pravú časť operadla a
operadlo sklopte dopredu. Zdvihnu-
tie páčky je označené “červeným pá-
som” B.
278
ALFA 159 SPORTWAGON
A0E0085mobr. 6
271-292 Alfa 159 SK 2-04-2009 12:21 Pagina 278

Vrátenie zadného sedadla
do pôvodnej polohy
Zdvihnite opierky chrbta tak, že ich za-
tlačíte dozadu, až dokiaľ nepočujete
kliknutie zámku oboch upevňovacích za-
riadení.
Nastavte spony bezpečnostných pásov
smerom hore.
UPOZORNENIESprávne prichytenie
operadla je zaručené, keď zmizne “čer-
vený pás” B-obr. 6na boku páky A
sklopenia operadla. Tento “červený
pás” upozorňuje na nedostatočné pri-
chytenie operadla. Pri vrátení operadla
do polohy bežného používania sa ubez-
pečte, že sa dobre upevnilo na miesto,
čo signalizuje kliknutie.
Ubezpečte sa, že operadlo je správne
upevnené na oboch stranách, aby ste sa
v prípade prudkého brzdenia vyhli prí-
padom prudkého presunutia operadla
dopredu, čo by mohlo spôsobiť porane-
nie cestujúcich.
279
ALFA 159 SPORTWAGON
A0E0270mobr. 8
UKOTVENIE NÁKLADU
Batožinový priestor je vybavený 4 hák-
mi (pozrite obr. 8a obr. 9) na ukot-
venie lán zaisťujúcich prevážaný náklad.
Tieto ukotvenia slúžia aj na upevnenie
bezpečnostnej siete (pre určené ver-
zie/trhy, ktorá je k dispozícii v autori-
zovaných servisoch Alfa Romeo).
A0E0271mobr. 9
Pri ceste v oblastiach,
kde sa vyskytujú problé-
my s dopĺňaním pohonných hmôt
a chcete si zobrať so sebou re-
zervný kanister, robte tak iba v
súlade s platnými predpismi a po-
užívajte výhradne homologovaný
kanister, správne upevnený kot-
viacimi hákmi. Napriek tomu sa
zvyšuje riziko požiaru v prípade
dopravnej nehody.
POZOR
Nedostatočne zaistená
batožina by mohla v prí-
pade dopravnej nehody vážne
zraniť cestujúcich.
POZOR
271-292 Alfa 159 SK 2-04-2009 12:21 Pagina 279

ODKLADACIE SKRINKY
obr. 10 - 11
Na bokoch batožinového priestoru sa na-
cházajú dve odkladacie priehradky s kry-
tom.
Kryty sa otvárajú stlačením tlačidla A
a jeho otočením dolu.
280
ALFA 159 SPORTWAGON
A0E0273mobr. 10A0E0274mobr. 12A0E0272mobr. 11
Do elektrickej zásuvky
nezapájajte spotrebiče,
ktorých príkon presahuje
maximálny uvedený. Dlhodobý od-
ber prúdu môže spôsobiť vybitie
batérie, čo zabráni nasledujúcemu
naštartovaniu motora.ELEKTRICKÁ ZÁSUVKA
(pre určené verzie/trhy)
Nachádza sa na ľavej strane batožino-
vého priestoru.
Je prístupná po otvorení viečka A-
obr. 12. Elektrická zásuvka sa napá-
ja po vsunutí kľúča do štartovacieho za-
riadenia a môže sa používať iba pre
spotrebiče s maximálnym príkonom 15
A (výkon 180 W).
271-292 Alfa 159 SK 2-04-2009 12:21 Pagina 280

281
ALFA 159 SPORTWAGON
A0E0281mobr. 13A0E0282mobr. 14
SIEË NA PREPRAVU
BATOÎINY
(pre určené verzie/trhy)
Na pravej a ľavej strane batožinového
priestoru je k dispozícii sieť na upevne-
nie batožiny.
– obr. 13-
verzie s bočnými dverami
(pre určené verzie/trhy)
– obr. 14- verzie bez bočných dverí
– obr. 15- elastický pás
Ako doplnková výbasa sa pre určené ver-
zie/trhy môže nainštalovať ďalšia bez-
pečnostná sieť ako odkladací priestor.
Využitím otvorov A-obr. 16v prednej
časti batožinového priestoru sa dá sieť
upevniť v polohe ako na obr. 19.Naopak, využitím otvorov B-obr. 17
môžete upevniť sieť v zadnej časti ba-
tožinového priestoru.
Pri upevnení siete vsuňte háčiky A-
obr. 18do otvoroch Ba zatlačte do-
lu.
Ak chcete sieť odopnúť, ťahajte ju hore,
pričom stlačte úchytku v bode C.
A0E0275mobr. 16
A0E0476mobr. 15
271-292 Alfa 159 SK 2-04-2009 12:21 Pagina 281

POSUVN¯ KRYT
BATOÎINOVÉHO
PRIESTORU
Roletu, zakrývajúcu batožinový priestor
A-obr. 20môžete navinúť a vybrať.
Aby ste ju zvinuli, vytiahnite dva zadné
kolíky B- obr. 21z príslušných úpo-
nov.
UPOZORNENIEPri navinovaní role-
ty ju pridržiavajte za rukoväť C-
obr. 20.
UPOZORNENIEAk chcete zvinutú ro-
letu vybrať, skontrolujte, či sa navinula
aj bezpečnostná sieť oddeľujúca kabí-
nu (pre určené verzie/trhy) (pozrite ďal-
ší odsek), potom nadvihnite páku D-
obr. 22. Roletu nadvihnite a vyberte z
batožinového priestoru.
A0E0278mobr. 20A0E0279mobr. 21
A0E0280mobr. 22
282
ALFA 159 SPORTWAGON
Postup pri spätnej inštalácii rolety:
❒vsuňte roletu na svoje miesto na ľa-
vej strane (strana bez páky);
❒pridržte páku D-obr. 22nadvih-
nutú a vsuňte roletu na svoje mies-
to vpravo;
❒uvoľnite páku D.
A0E0308mobr. 17
A0E0276mobr. 18
A0E0277mobr. 19
271-292 Alfa 159 SK 2-04-2009 12:21 Pagina 282

283
ALFA 159 SPORTWAGON
ROLETA S HORNOU
BEZPEâNOSTNOU SIEËOU
(pre určené verzie/trhy)
U niektorých verzií je okrem zakrýva-
júcej rolety nainštalovaná aj horná bez-
pečnostná sieť obr. 23.
Bezpečnostná sieť medzi kabínou a ba-
tožinovým priestorom je namontovaná
v špecifickej tyči.
A0E0283mobr. 23A0E0287mobr. 24
A0E0288mobr. 25
Aby sa sieť rozvinula, vytiahnite ju z na-
vijaka uchytením za jazýček A-
obr. 24a upevnite jej konce B-
obr. 25v otvorochC-obr. 26(jeden
na každej strane) nachádzajúcich sa na
streche vozidla.
Aby ste predišli poškode-
niu rolety, neklaďte na ňu
žiadne predmety.
V prípade nehody alebo
pri prudkom brzdení by
sa predmety uložené na rolete
mohli vymrštiť do kabíny a spô-
sobiť zranenie cestujúcich; preto
odporúčame používať aj bezpeč-
nostnú sieť oddeľujúcu batožino-
vý priestor.
POZOR
271-292 Alfa 159 SK 2-04-2009 12:21 Pagina 283

SÚSTAVA AUTORÁDIA
CD Changer
(pre určené verzie/trhy)
U niektorých verzií je za pravým krytom
v batožinovom priestore nainštalovaný
nosič CD Changer na 10 diskov (pozri-
te obr. 28).
Zosilňovač
(pre určené verzie/trhy)
U verzií vybavených audio sústavou Hi-
Fi Bose je okrem iného za ľavým kry-
tom batožinového priestoru nainštalo-
vaný zosilňovač. Ak chcete sieť znovu navinúť, uvoľnite
konce B-obr. 25z úponov C-
obr. 26a počas navíjania ju pridržia-
vajte rukou.
A0E0291mobr. 27A0E0284mobr. 26
284
ALFA 159 SPORTWAGON
A0E0305mobr. 28
Montáž/odmontovanie
oddeľovacej siete vnútri
vozidla
Pri odmontovaní siete stlačte tlačidlo D-
obr. 27ako na obrázku, uvoľnite od-
deľovaciu sieť z úponov na ľavej aj pra-
vej strane. Nechajte, aby sa sieť navi-
nula, ako vidno na obrázku uvoľnením
čapov z úponov.
Pri opätovnej montáži bezpečnostnej sie-
te postupujte v opačnom poradí úkonov.
271-292 Alfa 159 SK 2-04-2009 12:21 Pagina 284
