2010 Alfa Romeo 159 Návod na použitie a údržbu (in Slovak)

Tretia stopka (doplnkové
brzdové svetlo)
Pri výmene žiaroviek 3. brzdového svet-
la sa obráťte na autorizovaný servis Al-
fa Romeo.
A0E0169mobr. 41
V¯MENA
VNÚTORNEJ
ÎIAROVKY
Typ žiarovky a príslušný výkon si pozri-
te v odseku “Výmena žiarovky”.
PREDNÉ STROPNÉ
SVIETIDLO
Pri tejto operácii vám odporúčame sa ob-
rátiť na autorizovaný servis Alfa Romeo.
ZADNÉ STROPNÉ SVIETIDLÁ
Verzie bez otváracej strechy
Pri výmene žiarovky postupujte nasledu-
júcim spôsobom:
❒odstráňte kryt predného stropného
svietidla v bodoch s šípkami (pozri-
te obr. 42);
A0E0183mobr. 42
A0E0084mobr. 43
❒otočte doľava obe objímky A-
obr. 43, vyberte žiarovky a vy-
meňte ich.
205
BEZPEČNOSŤ
KONTROLKY
A SPRÁVY
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
INDEX
PALUBNÁ
DOSKA A
OVLÁDAČE
NAŠTARTOVANIE
A JAZDA
V NÚDZI
181-222 Alfa 159 SK:181-222 Alfa 159 1ed 2-04-2009 12:09 Pagina 205

Verzie s otvárateľnou
strechou
Pri výmene žiaroviek postupujte nasle-
dujúcim spôsobom:
❒uvoľnite kryt stropného svietidla A-
obr. 44vypáčením v mieste ozna-
čenom šípkou;
❒vymeňte žiarovku B-obr. 45uvoľ-
nením z bočných kontaktov, pričom
skontrolujte, či je nová žiarovka
upevnená medzi samotnými kon-
taktmi.
A0E0098mobr. 44A0E0099mobr. 45
STROPNÉ SVETLO
ZRKADIELKA
(pre urãené verzie/trhy)
Pri výmene žiaroviek postupujte nasle-
dujúcim spôsobom:
❒otvorte kryt A-obr. 46zrkadielka;
❒vypáčte svietidlo Bzatlačením na
miesta označená šípkou;
A0E0118mobr. 46
206
BEZPEČNOSŤ
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
INDEX
PALUBNÁ
DOSKA A
OVLÁDAČE
NAŠTARTOVANIE
A JAZDA
181-222 Alfa 159 SK:181-222 Alfa 159 1ed 2-04-2009 12:09 Pagina 206

❒zatvorte kryt B-obr. 49na strop-
nom svietidleA-obr. 48;
❒namontujte svietidlo späť zasunutím
na miesto, pričom skontrolujte, či
dobre dosadlo a zatlačte, aby ste po-
čuli kliknutie.
SVIETIDLO V ODKLADACEJ
PRIEHRADKE
Pri výmene žiarovky postupujte nasle-
dujúcim spôsobom:
❒otvorte odkladaciu priehradku;
❒vypáčte svietidlo A-obr. 48zatla-
čením v mieste označenom šípkou;
❒nadvihnite kryt B-obr. 49a vy-
meňte žiarovku namontovanú tla-
kom;
A0E0172mobr. 48A0E0173mobr. 49
❒vymeňte žiarovku C-obr. 47 po
uvoľnení z bočných kontaktov, pri-
čom skontrolujte, či je nová žiarov-
ka upevnená medzi samotnými kon-
taktmi.
A0E0171mobr. 47
207
BEZPEČNOSŤ
KONTROLKY
A SPRÁVY
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
INDEX
PALUBNÁ
DOSKA A
OVLÁDAČE
NAŠTARTOVANIE
A JAZDA
V NÚDZI
181-222 Alfa 159 SK:181-222 Alfa 159 1ed 2-04-2009 12:09 Pagina 207

STROPNÉ SVETLO V
ÚLOÎNOM PRIESTORE
Pri výmene žiarovky postupujte nasle-
dujúcim spôsobom:
❒otvorte dvere batožinového priesto-
ru;
❒vypáčte stropné svietidlo A-
obr. 50v mieste označenom šíp-
kou;
❒otvorte ochranný kryt B-obr. 51a
vymeňte žiarovku po jej uvoľnení z
bočných kontaktov, potom skontro-
lujte, či je žiarovka správne zablo-
kovaná medzi kontaktmi;
❒zatvorte ochranný kryt B;
❒namontujte svietidlo späť zasunutím
na miesto, pričom skontrolujte, či
dobre dosadlo a zatlačte, aby ste po-
čuli kliknutie.
❒zatvorte kryt B-obr. 53na strop-
nom svietidleA-obr. 52;
❒namontujte svietidlo späť zasunutím
na miesto, pričom skontrolujte, či dob-
re dosadlo a zatlačte, aby ste počuli
kliknutie.
A0E0205mobr. 50A0E0075mobr. 52A0E0204mobr. 51
STROPNÉ SVIETIDLÁ NA
OSVETLENIE DVERÍ PRI
VYSTUPOVANÍ
Pri výmene žiarovky postupujte nasle-
dujúcim spôsobom:
❒otvorte dvere a vyberte priehľadný
kryt A-obr. 52vypáčením v mies-
te označenom šípkou;
❒nadvihnite kryt B-obr. 53a vy-
meňte žiarovku namontovanú tla-
kom;
A0E0235mobr. 53
208
BEZPEČNOSŤ
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
INDEX
PALUBNÁ
DOSKA A
OVLÁDAČE
NAŠTARTOVANIE
A JAZDA
181-222 Alfa 159 SK:181-222 Alfa 159 1ed 2-04-2009 12:09 Pagina 208

V¯MENA POISTIEK
V·EOBECNE
Poistky ochraňujú elektrické zariadenie
v prípade nehôd alebo nesprávneho zá-
sahu do samotného zariadenia.
Keď nejaké zariadenie nefunguje, bu-
de treba skontrolovať účinnosť prísluš-
nej ochrannej poistky: vodiaca časť ne-
smie byť prerušená. V opačnom prípa-
de treba vymeniť vyhorenú poistku za
novú poistku s rovnakou intenzitou prú-
du (rovnaká farba).
A:neporušená poistka
B:poistka s prerušeným vodičom.
Na výmenu poistky používajte pinzetu
Cupevnenú na prístrojovej doske.
A0E0119mobr. 54
Poškodenú poistku nik-
dy nenahrádzajte kovo-
vými drôtmi ani iným
náhradným materiálom.
Nikdy nevymieňajte
poistku na novú, ktorá
má vyšší výkon, inak hrozí ne-
bezpečenstvo požiaru.
POZOR
Ak zasiahne niektorá z
hlavných poistiek (ME-
GA-FUSE, MAXI-FUSE), vyhľa-
dajte autorizovaný servis Al-
fa Romeo. Pred výmenou po-
istky dbajte na to, aby ste vy-
tiahli kľúč zo zapaľovania a
aby ste vypli a/alebo odpojili
všetky spotrebiče.
POZOR
V prípade, že by sa po-
istka opakovane kazi-
la, obráťte sa na autorizova-
ný servis Alfa Romeo.
POZOR
209
BEZPEČNOSŤ
KONTROLKY
A SPRÁVY
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
INDEX
PALUBNÁ
DOSKA A
OVLÁDAČE
NAŠTARTOVANIE
A JAZDA
V NÚDZI
181-222 Alfa 159 SK:181-222 Alfa 159 1ed 2-04-2009 12:09 Pagina 209

PRÍSTUP K POISTKÁM
Poistky vozidla sú zoskupené v štyroch
poistkových skrinkách; na prístrojovej
doske, na kladnom póle batérie, vedľa
samotnej batérie a vo vnútri batožino-
vého priestoru (na ľavej strane).
Centrála na prístrojovej doske
Aby ste sa dostali k poistkám, odskrut-
kujte skrutku A-obr. 55a odstráňte
ochranné obloženie B.
A0E0157mobr. 55
A0E0124mobr. 56
210
BEZPEČNOSŤ
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
INDEX
PALUBNÁ
DOSKA A
OVLÁDAČE
NAŠTARTOVANIE
A JAZDA
181-222 Alfa 159 SK:181-222 Alfa 159 1ed 2-04-2009 12:09 Pagina 210

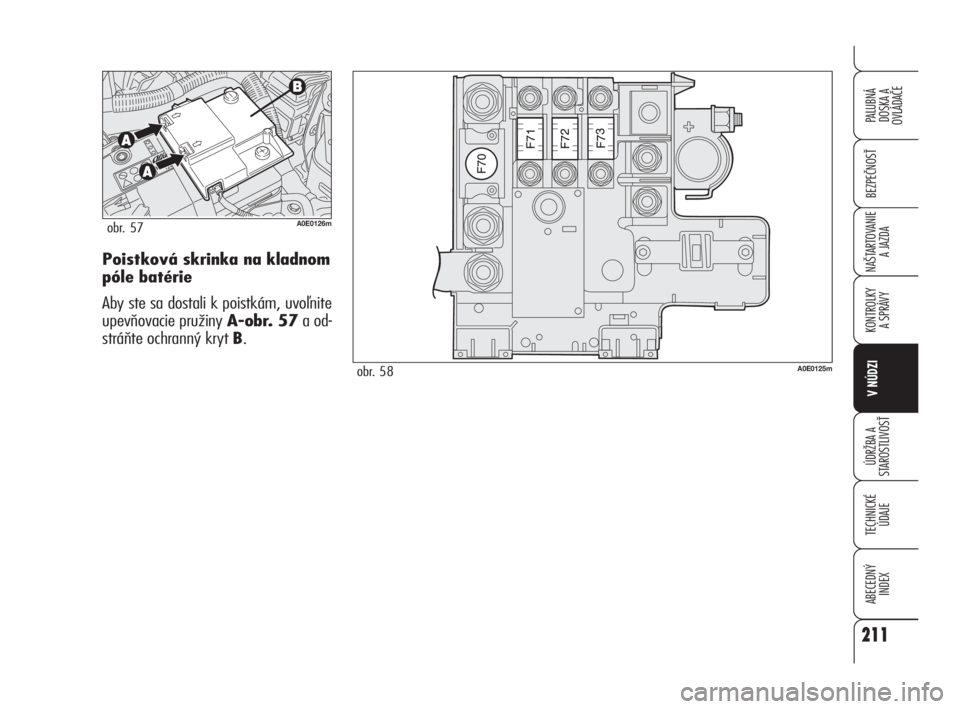

Poistková skrinka na kladnom
póle batérie
Aby ste sa dostali k poistkám, uvoľnite
upevňovacie pružiny A-obr. 57a od-
stráňte ochranný kryt B.
A0E0126mobr. 57
A0E0125mobr. 58
211
BEZPEČNOSŤ
KONTROLKY
A SPRÁVY
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
INDEX
PALUBNÁ
DOSKA A
OVLÁDAČE
NAŠTARTOVANIE
A JAZDA
V NÚDZI
181-222 Alfa 159 SK:181-222 Alfa 159 1ed 2-04-2009 12:09 Pagina 211

Poistková skrinka
vedľa batérie
Aby ste sa dostali k poistkám, vyskrut-
kujte obe skrutky A-obr. 59 a od-
stráňte ochranný kryt B.
A0E0128mobr. 59
A0E0123mobr. 60
