2010 Alfa Romeo 159 Návod na použitie a údržbu (in Slovak)

Poistková skrinka v
batožinovom priestore
(na ľavej strane)
Aby ste sa dostali k poistkám, otvorte
veko na ľavej strane batožinového prie-
storu v mieste označenom šípkou A-
obr. 61.
A0E0129mobr. 61
A0E0224mobr. 62
213
BEZPEČNOSŤ
KONTROLKY
A SPRÁVY
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
INDEX
PALUBNÁ
DOSKA A
OVLÁDAČE
NAŠTARTOVANIE
A JAZDA
V NÚDZI
181-222 Alfa 159 SK:181-222 Alfa 159 1ed 2-04-2009 12:09 Pagina 213

SÚHRNNÁ TABUªKA POISTIEK
SVETLÁ POISTKA AMPÉRY OBRÁZOK
Pravé diaľkové svetlo F14 7,5 60
Ľavé diaľkové svetlo F15 7,5 60
Pravé tlmené svetlo F12 15 56
Ľavé tlmené svetlo F13 15 56
Hmlové svetlomety F30 15 60
Svetlá pri cúvaní/Brzdové svetlá F35 7,5 56
Tretie brzdové svetlo F37 7,5 56
Predné/zadné stropné svetidlá F39 10 56
Predné stropné svetlo F49 7,5 56
Smerové svetlá F53 10 56
Núdzové svetlá F53 10 56
SPOTREBIČE POISTKA AMPÉRY OBRÁZOK
Funkcie centrály v priestore motora F70 (MEGA-FUSE) 150 58
Funkcie prístrojovej dosky F71 70 58
Prídavné vykurovanie (ohrievač vody pre kabínu 600W)
(iba u dieselových verzií) F72 50 58
Porucha predohrevu sviečok (dieselové verzie) F73 60 58
Funkcie prístrojovej dosky F01 (MAXI-FUSE) 60 60
214
BEZPEČNOSŤ
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
INDEX
PALUBNÁ
DOSKA A
OVLÁDAČE
NAŠTARTOVANIE
A JAZDA
181-222 Alfa 159 SK:181-222 Alfa 159 1ed 2-04-2009 12:09 Pagina 214

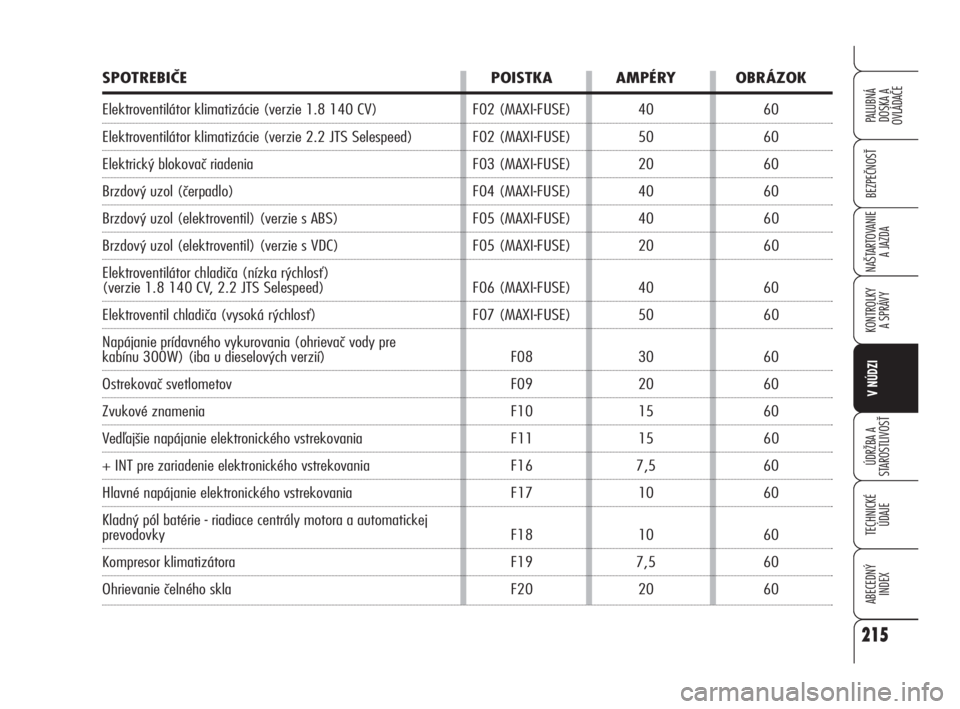

SPOTREBIČE POISTKA AMPÉRY OBRÁZOK
Elektroventilátor klimatizácie (verzie 1.8 140 CV) F02 (MAXI-FUSE) 40 60
Elektroventilátor klimatizácie (verzie 2.2 JTS Selespeed) F02 (MAXI-FUSE) 50 60
Elektrický blokovač riadenia F03 (MAXI-FUSE) 20 60
Brzdový uzol (čerpadlo) F04 (MAXI-FUSE) 40 60
Brzdový uzol (elektroventil) (verzie s ABS) F05 (MAXI-FUSE) 40 60
Brzdový uzol (elektroventil) (verzie s VDC) F05 (MAXI-FUSE) 20 60
Elektroventilátor chladiča (nízka rýchlosť)
(verzie 1.8 140 CV, 2.2 JTS Selespeed) F06 (MAXI-FUSE) 40 60
Elektroventil chladiča (vysoká rýchlosť) F07 (MAXI-FUSE) 50 60
Napájanie prídavného vykurovania (ohrievač vody pre
kabínu 300W) (iba u dieselových verzií) F08 30 60
Ostrekovač svetlometov F09 20 60
Zvukové znamenia F10 15 60
Vedľajšie napájanie elektronického vstrekovania F11 15 60
+ INT pre zariadenie elektronického vstrekovania F16 7,5 60
Hlavné napájanie elektronického vstrekovania F17 10 60
Kladný pól batérie - riadiace centrály motora a automatickej
prevodovky F18 10 60
Kompresor klimatizátora F19 7,5 60
Ohrievanie čelného skla F20 20 60
215
BEZPEČNOSŤ
KONTROLKY
A SPRÁVY
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
INDEX
PALUBNÁ
DOSKA A
OVLÁDAČE
NAŠTARTOVANIE
A JAZDA
V NÚDZI
181-222 Alfa 159 SK:181-222 Alfa 159 1ed 2-04-2009 12:09 Pagina 215

SPOTREBIČE POISTKA AMPÉRY OBRÁZOK
Napájanie palivového čerpadla F21 20 60
Funkcie elektronického vstrekovania F22 20 60
Napájanie autorádia/systému rádiovej navigácie/Blue&Me F23 15 60
Napájanie + spínač kľúča pre cievky relé v poistkovej skrinke
motorového priestoru/prístrojovej dosky, Body Computer F31 7,5 56
Uzol dverí vodiča/uzol dverí spolujazdca/ štartovacie
zariadenie F32 15 56
Zatváranie zadného ľavého okna/Uzol batožinového priestoru F33 20 56
Zatváranie zadného pravého okna/Uzol batožinového priestoru F34 20 56
Snímač prítomnosti vody v naftovom filtri/meradlo prietoku/
Spínač brzdových svetiel/ovládací panel na prostrednom tuneli/
Cruise Control/Snímač AQS F35 7,5 56
Napájanie uzla batožinového priestoru/výkonné mechanizmy
zámkov dverí F36 20 56
Kladný pól pod kľúčom pre brzdové svetlá, tretie brzdové svetlo,
prístroj, nastavovanie svetlometov F37 7,5 56
Otvorenie batožinového priestoru F38 15 56
Napájanie + batéria klimatizácie, stropné svetlá,
priestorový alarm, diagnostická zástrčka systému EOBD F39 10 56
216
BEZPEČNOSŤ
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
INDEX
PALUBNÁ
DOSKA A
OVLÁDAČE
NAŠTARTOVANIE
A JAZDA
181-222 Alfa 159 SK:181-222 Alfa 159 1ed 2-04-2009 12:09 Pagina 216

SPOTREBIČE POISTKA AMPÉRY OBRÁZOK
Vyhrievanie zadného okna F40 30 56
Odmrazovanie vonkajších zrkadiel/cievka relé predného
vyhrievaného okna F41 7,5 56
Napájanie brzdového uzla (ABS/VDC –
Uzol uhla riadenia - Snímač smerovej výchylky F42 7,5 56
Stierač okna/ostrekovač okna F43 30 56
Predný zapaľovač na centrálnom paneli F44 10 56
Napájanie elektrickej zásuvky v batožinovom priestore F45 15 56
Strešné okno F46 20 56
Napájanie uzla dverí vodiča F47 20 56
Napájanie uzlov dverí spolujazdcov F48 30 56
+ Pod kľúčom uzla volantu/Centrála strešného okna/
Predné a zadné stropné svietidlá/Cvs/Uzol Blue&Me/
Priestorová ochrana/Ľavé a pravé sedadlo F49 7,5 56
Zariadenie AirBag F50 7,5 56
Napájanie pod kľúčom info-telematického uzla/
Uzol automatickej prevodovky/Prídavné vykurovanie/
Ľavá prístrojová doska/Tlačidlo štartovania START/STOP,
Centrála senzorov parkovania/Elektrochromatické zrkadlo/
Uzol Blue&Me/Príprava autorádia/AQS/Cruise Control F51 7,5 56
217
BEZPEČNOSŤ
KONTROLKY
A SPRÁVY
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
INDEX
PALUBNÁ
DOSKA A
OVLÁDAČE
NAŠTARTOVANIE
A JAZDA
V NÚDZI
181-222 Alfa 159 SK:181-222 Alfa 159 1ed 2-04-2009 12:09 Pagina 217

SPOTREBIČE POISTKA AMPÉRY OBRÁZOK
Stierač zadného skla/Zadný zapaľovač F52 15 56
Uzol prístrojovej dosky F53 10 56
Audio zosilňovač Bose F54 30 62
Pohyb predného ľavého sedadla F56 25 62
Vyhrievanie predného ľavého sedadla F57 7,5 62
Pohyb predného pravého sedadla F60 25 62
Audio zosilňovač Bose na parapete F61 15 62
Vyhrievanie predného pravého sedadla F67 7,5 62
K dispozícii F58 —- 62
K dispozícii F59 —- 62
K dispozícii F62 —- 62
K dispozícii F63 —- 62
K dispozícii F64 —- 62
K dispozícii F66 —- 62
K dispozícii F68 —- 62
K dispozícii F69 —- 62
K dispozícii F77 —- 62
K dispozícii F78 —- 62
K dispozícii F79 —- 62
K dispozícii F80 —- 62
218
BEZPEČNOSŤ
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
INDEX
PALUBNÁ
DOSKA A
OVLÁDAČE
NAŠTARTOVANIE
A JAZDA
181-222 Alfa 159 SK:181-222 Alfa 159 1ed 2-04-2009 12:09 Pagina 218

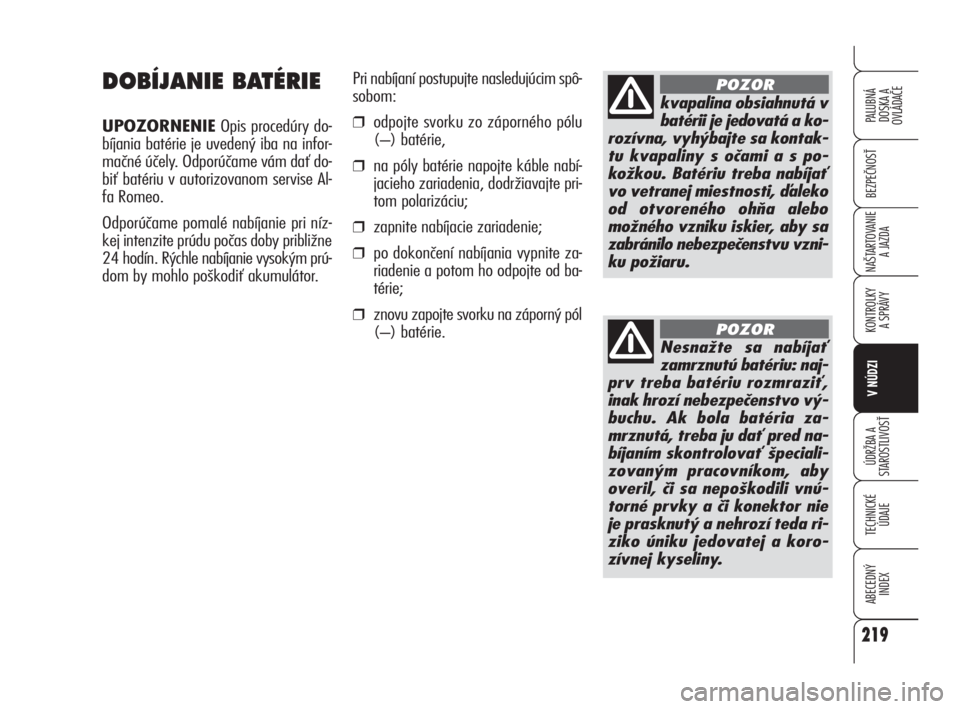

DOBÍJANIE BATÉRIE
UPOZORNENIEOpis procedúry do-
bíjania batérie je uvedený iba na infor-
mačné účely. Odporúčame vám dať do-
biť batériu v autorizovanom servise Al-
fa Romeo.
Odporúčame pomalé nabíjanie pri níz-
kej intenzite prúdu počas doby približne
24 hodín. Rýchle nabíjanie vysokým prú-
dom by mohlo poškodiť akumulátor.Pri nabíjaní postupujte nasledujúcim spô-
sobom:❒odpojte svorku zo záporného pólu
(–) batérie,
❒na póly batérie napojte káble nabí-
jacieho zariadenia, dodržiavajte pri-
tom polarizáciu;
❒zapnite nabíjacie zariadenie;
❒po dokončení nabíjania vypnite za-
riadenie a potom ho odpojte od ba-
térie;
❒znovu zapojte svorku na záporný pól
(–) batérie.
kvapalina obsiahnutá v
batérii je jedovatá a ko-
rozívna, vyhýbajte sa kontak-
tu kvapaliny s očami a s po-
kožkou. Batériu treba nabíjať
vo vetranej miestnosti, ďaleko
od otvoreného ohňa alebo
možného vzniku iskier, aby sa
zabránilo nebezpečenstvu vzni-
ku požiaru.
POZOR
Nesnažte sa nabíjať
zamrznutú batériu: naj-
prv treba batériu rozmraziť,
inak hrozí nebezpečenstvo vý-
buchu. Ak bola batéria za-
mrznutá, treba ju dať pred na-
bíjaním skontrolovať špeciali-
zovaným pracovníkom, aby
overil, či sa nepoškodili vnú-
torné prvky a či konektor nie
je prasknutý a nehrozí teda ri-
ziko úniku jedovatej a koro-
zívnej kyseliny.
POZOR
219
BEZPEČNOSŤ
KONTROLKY
A SPRÁVY
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
INDEX
PALUBNÁ
DOSKA A
OVLÁDAČE
NAŠTARTOVANIE
A JAZDA
V NÚDZI
181-222 Alfa 159 SK:181-222 Alfa 159 1ed 2-04-2009 12:09 Pagina 219

ZDVIHÁKOM
Pozrite pokyny uvedené v odseku “Vý-
mena kolesa” v tejto kapitole.
ZDVIHNUTIE
VOZIDLA
ZDVÍHACOU PLO·INOU S
RAMENAMI ALEBO
DIELENSK¯M ZDVIHÁKOM
Nikdy nedvíhajte vozidlo spredu, smie
sa zdvihnúť iba zboku prostredníctvom
ramien alebo zdvíhacieho zariadenia
vsunutých na miestach zobrazených na
obr. 63. Pri tejto operácii vám odpo-
rúčame obrátiť sa na autorizovaný ser-
vis Alfa Romeo.A0E0195mobr. 63
