2010 Alfa Romeo 159 Návod na použitie a údržbu (in Slovak)

Sviečky nechávajte vymeniť v autorizovanom servise Alfa Romeo.
MOTOR
V·EOBECNE
Kód typu
Cyklus
Počet a umiestnenie valcov
Počet ventilov na valec
Priemer a dráha piestového čapu mm
Zdvihový objem cm3
Maximálny výkon (ES) kW
CV
príslušný režim ot./min.
Maximálny krútiaci moment (ES) Nm
kgm
príslušný režim ot./min.
Sviečky zapaľovania
Palivo
1750 TURBO BENZINA
939B1000
Ottov
4 v rade
4
83,0 x 80,5
1742
147
200
5000
320
32,6
1400
NGK
ILKAR7D6G
Bezolovnatý
benzín 95 RON
(Špecifikácia EN228)2.2 JTS (*)
939A5000
Ottov
4 v rade
4
86 X 94,6
2198
136
185
6500
230
23,4
4500
NGKFR5CP
Bezolovnatý
benzín 95 RON
(Špecifikácia
EN228) 1.8 140 CV
939A4000
Ottov
4 v rade
4
80,5 x 88,2
1796
103
140
6500
175
17,8
3800
BOSCH
FQR8 LEU2
Bezolovnatý
benzín 95 RON
(Špecifikácia
EN228)3.2 JTS
939A000
Ottov
6 do V - uhol 60°
4
89 X 85,6
3195
191
260
6200
322
32,8
4500
BOSCH
HR7MPP152
Bezolovnatý
benzín 95 RON
(Špecifikácia
EN228)
(*) Verzie s prevodovkou Selespeed
253
BEZPEČNOSŤ
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
INDEX
PALUBNÁ
DOSKA A
OVLÁDAČE
NAŠTARTOVANIE
A JAZDA
249-270 Alfa 159 SK 17-06-2009 15:51 Pagina 253

(*) Pre špecifické trhy
(**) Verzie s prevodovkou QTronic
V·EOBECNE
Kód typu
Cyklus
Počet a umiestnenie valcov
Počet ventilov na valec
Priemer a dráha piestového
čapu mm
Zdvihový objem cm3
Maximálny výkon (ES) kW
CV
príslušný režim ot./min.
Maximálny krútiaci moment (ES)Nm
kgm
príslušný režim ot./min.
Zapaľovacie sviečky
Palivo
1.9
JTD
M8v
939A1000
Diesel
4 v rade
2
82 x 90,4
1910
88
120
4000
280
28,6
2000
–
Motorová
nafta
(Špecifiká-
cia EN590) 2.4 JTD
M
200 CV
(**)
939A3000
Diesel
5 v rade
4
82 x 90,4
2387
147
200
4000
400
40,8
2000
–
Motorová
nafta
(Špecifikácia
EN590)
254
BEZPEČNOSŤ
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
INDEX
PALUBNÁ
DOSKA A
OVLÁDAČE
NAŠTARTOVANIE
A JAZDA
1.9
JTD
M8v
(*)
939A7000
Diesel
4 v rade
2
82 x 90,4
1910
85
115
4000
280
28,6
2000
–
Motorová
nafta
(Špecifiká-
cia EN590)1.9
JTDM16v
939A2000
Diesel
4 v rade
4
82 x 90,4
1910
110
150
4000
320
32,6
2000
–
Motorová
nafta
(Špecifikácia
EN590)1.9
JTDM16v
(*)
939A8000
Diesel
4 v rade
4
82 x 90,4
1910
100
136
4000
305
31
2000
–
Motorová
nafta
(Špecifiká-
cia EN590)2.0 JTD
M
939B3000
844A2000 (*)
Diesel
4 v rade
4
83,0 x 90,4
1956
120 (*)/125
163 (*)/170
4000
360
36,7
1750
–
Motorová
nafta
(Špecifikácia
EN590)2.4 JTD
M
210 CV
939A9000
Diesel
5 v rade
4
82 x 90,4
2387
154
210
4000
400
40,8
1500
–
Motorová
nafta
(Špecifiká-
cia EN590)
249-270 Alfa 159 SK 17-06-2009 15:51 Pagina 254

NAPÁJANIE
1.8 140 CV 1750 TURBO BENZINA 1.9 JTDM8V
2.2 JTS - 3.2 JTS 1.9 JTDM16v - 2.0 JTDM
2.4 JTDM
Napájanie Multipoint fuel injection Priame vstrekovanie Priame vstrekovanie Common Rail
Zmeny alebo opravy na napájacom zariadení vykonané nesprávnym spôsobom alebo bez to-
ho, že by boli zohľadnené technické charakteristiky zariadenia, môžu spôsobiť problémy s
prevádzkou spojené s rizikom požiaru.
PREVOD
Prevodovka
Spojka
Pohon
UPOZORNENIEV prípade problémového vypínania spôsobeného príliš veľkým rozdielom adhézie medzi prednou a za-
dnou nápravou, prudko nezrýchľujte: účinnejší je pokus o vyradenie pri stredne nízkom režime motora; ak by bolo nevyhnutné
urobiť niekoľko pokusov, medzi jednotlivými pokusmi urobte niekoľko minútové prestávky.
1750 TURBO BENZINA
3.2 JTS 4x2 - 1.9 JTD
M8V
1.9 JTDM16v 2.4 JTDM200 CV
2.0 JTD
M- 2.4 JTDM210 CV
Šesť rychlostných stupňov dopredu
a spiatočka so synchronizátormi
radenia rýchlostných stupňov
Jednokotúčová suchá spojka
s hydraulickým ovládaním
Predný2.4 JTD
M210 CV 4x4
3.2 JTS 4x4
Šesť rychlostných stupňov dopredu
a spiatočka so synchronizátormi
radenia rýchlostných stupňov
Jednokotúčová suchá spojka
s hydraulickým ovládaním
Štvorkolesový 1.8 140 CV
Päť rychlostných stupňov dopredu
a spiatočka so sychronizátormi
radenia rýchlostných stupňov
dopredu
Jednokotúčová suchá spojka
s hydraulickým ovládaním
Predný
255
BEZPEČNOSŤ
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
INDEX
PALUBNÁ
DOSKA A
OVLÁDAČE
NAŠTARTOVANIE
A JAZDA
249-270 Alfa 159 SK 17-06-2009 15:51 Pagina 255

1.8 140 CV - 1750 TURBO BENZINA - 2.2 JTS 3.2 JTS - 2.4 JTDM
1.9 JTDM8v - 1.9 JTDM16v - 2.0 JTDM

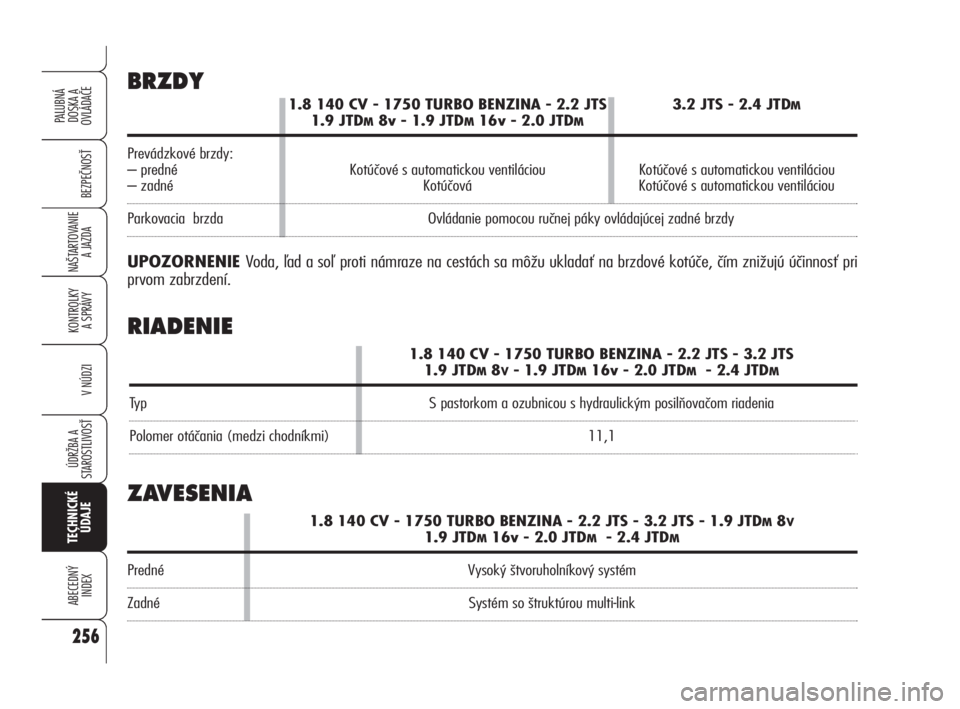

Prevádzkové brzdy:

– predné Kotúčové s automatickou ventiláciou Kotúčové s automatickou ventiláciou
– zadné Kotúčová Kotúčové s automatickou ventiláciou
Parkovacia brzda Ovládanie pomocou ručnej páky ovládajúcej zadné brzdy
UPOZORNENIE Voda, ľad a soľ proti námraze na cestách sa môžu ukladať na brzdové kotúče, čím znižujú účinnosť pri
prvom zabrzdení.
1.8 140 CV - 1750 TURBO BENZINA - 2.2 JTS - 3.2 JTS
1.9 JTDM8V- 1.9 JTDM16v - 2.0 JTDM- 2.4 JTDM
Typ S pastorkom a ozubnicou s hydraulickým posilňovačom riadenia
Polomer otáčania (medzi chodníkmi) 11,1
BRZDY
RIADENIE
1.8 140 CV - 1750 TURBO BENZINA - 2.2 JTS - 3.2 JTS - 1.9 JTDM8V
1.9 JTDM16v - 2.0 JTDM- 2.4 JTDM
Predné Vysoký štvoruholníkový systém
Zadné Systém so štruktúrou multi-link
ZAVESENIA
256
BEZPEČNOSŤ
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
INDEX
PALUBNÁ
DOSKA A
OVLÁDAČE
NAŠTARTOVANIE
A JAZDA
249-270 Alfa 159 SK 17-06-2009 15:51 Pagina 256

SPRÁVNE PREâÍTANIE
ÚDAJOV PNEUMATÍK obr. 5
Príklad: 205/55 R 16 91 V
205= Nominálna šírka (S= vzdiale-
nosť medzi stranami v mm).
55= Pomer výška/šírka (H/S) v
percentách.
R= Radiálna pneumatika.
16= Priemer obruče v palcoch (Ø).
91= Index zaťaženia (nosnosť).
V= Index maximálnej rýchlosti
KOLESÁ
OBRUâE A PNEUMATIKY
Obruče z liatej ocele alebo zliatiny. Pneu-
matiky Tubeless s radiálnou štruktúrou.
V technickom preukaze sú uvedené aj
všetky homologované pneumatiky.
UPOZORNENIEV prípade eventuál-
nych nezhôd medzi “Manuálom na po-
užívanie a údržbu” a “Osvedčením o
evidencii vozidla” treba brať do úvahy
údaje uvedené v technickom preukaze.
A0E0186mobr. 5
U vozidiel s pohonom všetkých štyroch
kolies musí byť na všetkých kolesách
rovnaký typ pneumatík, s rovnakým be-
húňom a rovnakej značky, aby sa pred-
išlo poškodenia integrálneho pohonu. V
každom prípade sa u systémov s inte-
grálnym pohonom účinnosť pohonu ne-
zníži ani v prípade použitia rôzne opot-
rebovaných pneumatík.
Na zabezpečenie bezpečnosti je nevyh-
nutné, aby bolo vozidlo vybavené pneu-
matikami rovnakej značky a rovnakého
typu na všetkých kolesách.
UPOZORNENIEU pneumatík Tube-
less nepoužívajte duše.
NÁHRADNÉ KOLESO
Obruč z liatej ocele. Pneumatika Tube-
less.
257
BEZPEČNOSŤ
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
INDEX
PALUBNÁ
DOSKA A
OVLÁDAČE
NAŠTARTOVANIE
A JAZDA
249-270 Alfa 159 SK 17-06-2009 15:51 Pagina 257

SPRÁVNE âÍTANIE
ÚDAJOV OBRUâE
Príklad: 7 J x 16 H2 ET 43
7= šírka obruče v palcoch 1.
J= profil obrysu presahu (bočný
výstupok, kde dosadá päta
pneumatiky) 2.
16= priemer obruče v palcoch (zod-
povedá priemeru pneumatiky,
ktorá má byť namontovaná)
(3= Ø).
H2= tvar a počet “hump” (obvodo-
vý reliéf, ktorý udržiava na
mieste pätu pneumatiky Tube-
less na obruči).
43= odklon kolesa (vzdialenosť me-
dzi plochou dosadu dis-
ku/obruče a strednou líniou ob-
ruče kolesa). Index maximálnej rýchlosti
Q= až po 160 km/h.
R= až po 170 km/h.
S= až po 180 km/h.
T= až po 190 km/h.
U= až po 200 km/h.
H= až po 210 km/h.
V= až po 240 km/h.
W= až po 270 km/h.
Y= až po 300 km/h.
Index maximálnej rýchlosti
pre zimné pneumatiky
Q M + S= až po 160 km/h.
T M + S= až po 190 km/h.
H M + S= až po 210 km/h. Index zaťaženia (nosnosť)
60 = 250 kg 84= 500 kg
61= 257 kg 85= 515 kg
62= 265 kg 86 = 530 kg
63= 272 kg 87= 545 kg
64 = 280 kg 88= 560 kg
65= 290 kg 89= 580 kg
66 = 300 kg 90= 600 kg
67= 307 kg 91= 615 kg
68= 315 kg 92= 630 kg
69= 325 kg 93= 650 kg
70= 335 kg 94= 670 kg
71= 345 kg 95= 690 kg
72= 355 kg
96= 710 kg
73= 365 kg 97= 730 kg
74= 375 kg 98= 750 kg
75= 387 kg 99= 775 kg
76= 400 kg 100= 800 kg
77= 412 kg 101= 825 kg
78= 425 kg 102= 850 kg
79= 437 kg 103= 875 kg
80= 450 kg 104= 900 kg
81= 462 kg 105= 925 kg
82= 475 kg 106 = 950 kg
83= 487 kg
258
BEZPEČNOSŤ
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
INDEX
PALUBNÁ
DOSKA A
OVLÁDAČE
NAŠTARTOVANIE
A JAZDA
249-270 Alfa 159 SK 17-06-2009 15:51 Pagina 258

U pneumatík typu 225/50 R17” môžete použiť výhradne snehové reťaze typu “pavúk”.
U pneumatík typu 235/45 R18” a 235/40 ZR19” sa snehové reťaze nesmú nasadiť, pre-
tože by sa dotýkali blatníka. Aj u verzie 3.2 JTS a 2.4 JTD
M210 CV 4x4 sa snehové reťaze musia montovať na PRED-
NÚ nápravu vozidla.
4,00B x17"
T125/80 R17
PNEUMATIKY
Verzie
TI
8Jx19” zliatinová
235/40 ZR19 96Y (▼)
obruč
pneumatika
obruč
pneumatika
obruč
pneumatika
obruč
pneumatika
obruč
pneumatika
obruč
pneumatika
1750 TURBO BENZINA
3.2 JTS - 2.4 JTDM200 CV
2.4 JTDM210 CV
7,5Jx17” (*) zliatinová
225/50 R17 98W
8Jx18” zliatinová
235/45 R18 98W (▼)
Sériová výbava
Pre určené
verzie/trhy
Doplnková výbava
Rezervné koleso
(pre určené verzie/ trhy)
1.9 JTDM8VECO
1.9 JTDM8V(**)
2.0 JTDMECO
2.0 JTDM(**)
7Jx16” oceľová
205/55 R16 91V
7Jx16” oceľová
215/55 R16 93V
7Jx16” zliatinová
215/55 R16 93V
7,5Jx17” (*) zliatinová
225/50 R17 98W
1.8 140 CV
1.9 JTDM8V1.9 JTDM16V2.0 JTDM
7Jx16” oceľová
205/55 R16 91V
7Jx16” oceľová
215/55 R16 93V
7Jx16” zliatinová
215/55 R16 93V
7,5Jx17” (*) zliatinová
225/50 R17 98W
8Jx18” zliatinová
235/45 R18 98W(▼)
(*) Pneumatiky, na ktorých sa nedajú použiť klasické snehové reťaze. Dajú sa nasadiť iba reťaze typu “pavúk”.
(**) Pre špecifické trhy.
UPOZORNENIEOdporúčame nasadzovať zimné pneumatiky s indexom rýchlosti H alebo vyšším.
(
▼) Pneumatiky, na ktorých sa nedajú použiť snehové reťaze. V prípade používania zimných pneumatík používajte pneumatiky 225/50
R17 98 alebo 235/45 R18 98. Na vozidlách verzie TI sa nedajú použiť obruče s rozmerom 16”.
259
BEZPEČNOSŤ
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
INDEX
PALUBNÁ
DOSKA A
OVLÁDAČE
NAŠTARTOVANIE
A JAZDA
249-270 Alfa 159 SK 17-06-2009 15:51 Pagina 259

Upozornenie: s vozidlami so zníženým podvozkom vychádzajte na vyvýšeniny, nadchody
veľmi opatrne a dávajte pozor pri jazde na nerovnom teréne.
TLAK NAHUSTENIA ZA STUDENA
(▼) Pneumatiky, s ktorými sa nedajú použiť reťaze. V prípade používania zimných pneumatík používajte pneumatiky 225/50 R17 98 alebo 235/45 R18
98. Na vozidlách verzie TI sa nedajú použiť obruče s rozmerom 16”.
V prípade zahriatej pneumatiky musí byť hodnota tlaku o +0,3 baru vyššia v porovnaní s predpísanou hodnotou. Skontrolujte správnu hodnotu aj na studenej
pneumatike. Pri zimných pneumatikách musí byť hodnota tlaku o +0,2 baru vyššia v porovnaní s predpísanou hodnotou pre pneumatiky vo výbave.
Pri dlhodobej rýchlosti nad 160 km/h nahustite pneumatiky na hodnoty pre maximálne zaťaženie.
UHLY KOLIES
pri strednom zaťažení bar
pri plnom
zaťažení bar
– odklon
– príklon
– čiastočná zbiehavosť
(na koleso)
– odklon
– čiastočná zbiehavosť (na koleso)
GEOMETRIA VOZIDLA Verzie TI majú podvozok o cca 20 mm nižšie než ostatné verzie. Pneumatiky
205/55 R16 91V
predné zadné
2,3 2,3
2,6 2,6Pneumatiky
215/55 R16 93V
predné zadné
2,3 2,3
2,5 2,5Pneumatiky
225/50 R17 98W
predné zadné
2,5 2,5
2,9 2,7Pneumatiky
235/40 ZR19 96Y (▼)
predné zadné
2,7 2,5
3,0 2,8
Všetky typy
–35’ ±18’
maximálny rozdiel
vpravo/vľavo: 24’
4° 15’ ±18’
max.rozdiel
vpravo/vľavo: 18’
–8’ ±4’
max.rozdiel
vpravo/vľavo: 4’
–40’ ±18’
max.rozdiel
vpravo/vľavo: 24’
13’ ±7’
(celková zbiehavosť 26’ ±7’)Pneumatiky
235/45 R18 98W (▼)
predné zadné
2,7 2,5
2,9 2,7
Predné
kolesá
Zadné
kolesáVerzie 4x2
–1° 1’±18’
max.rozdiel
vpravo/vľavo: 24’
4° 15’±18’
max.rozdiel
vpravo/vľavo: 18’
–7’±4’
max.rozdiel
vpravo/vľavo: 4’
–1° 3’±18’
max.rozdiel
vpravo/vľavo: 24’
11’±7’
(celková zbiehavosť 22’±7’)Verzie 4x4
–38’±18’
max.rozdiel
vpravo/vľavo: 24’
4° 15’ ±18’
max.rozdiel
vpravo/vľavo: 18’
–7’ ±4’
max.rozdiel
vpravo/vľavo: 4’
–1° 3’ ±18’
max.rozdiel
vpravo/vľavo: 24’
11’ ±7’
(celková zbiehavosť 22’ ±7’) Verzie TIRezervné
koleso
T125/80 R17
4,2
