2010.5 Peugeot 308 SW BL Инструкция по эксплуатации (in Russian)

i
47
МНОГОФУНКЦИОНАЛЬНЫЕ ДИСПЛЕИ

Обращение со складным дисплеем (от-
крытие, закрытие, регулировка поло-
жения) подробно описано в параграфе
"Как пользоваться складным дисплеем".


Информация на дисплее

При открытии дисплея на нем сразу автомати-
чески показывается следующая информация:


- время,

- дата,

- высота над уровнем моря,

- температура за бортом автомобиля (при
гололедице индикатор мигает),

-
контроль открытых дверей, багажника и др.,


- кратковременные сообщения о состоянии
и работе бортовых систем,

- работа аудиосистемы,

- работа бортового компьютера,

- сообщения бортовой системы навигации.
Откройте WIP Nav и выберите требующуюся
функцию:


)
нажав на кнопку с соответствующей
надписью "RADIO"
, "MUSIC"
, "NAV"
,
"TRAFFIC"
, "SETUP"
или "PHONE"
, от-
кройте нужное меню,

)
вращая ручку
, выберите соответствую-
щую строку меню,

)
нажмите на ручку, чтобы подтвердить
выбор,
либо

)
нажмите на кнопку "ESC"
чтобы пре-
рвать текущую операцию и вернуться к
предшествующей индикации.

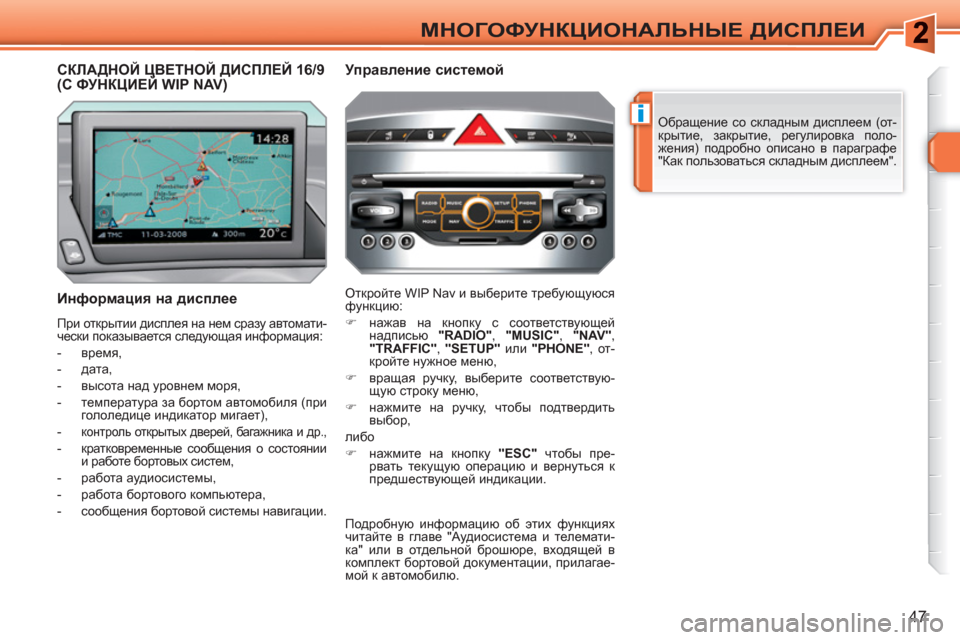

СКЛАДНОЙ ЦВЕТНОЙ ДИСПЛЕЙ 16/9(С ФУНКЦИЕЙ WIP NAV)ДЦДЦ

Управление системой

Подробную информацию об этих функциях
читайте в главе "Аудиосистема и телемати-
ка" или в отдельной брошюре, входящей в
комплект бортовой документации, прилагае-
мой к автомобилю.

!
48
МНОГОФУНКЦИОНАЛЬНЫЕ ДИСПЛЕИ




)
Нажмите на кнопку "SETUP"
и откройте
меню "SETUP"
. Отсюда можно настроить:


- Язык сообщений,

- Дату и время,

- Индикацию,

- Параметры систем автомобиля,

- Единицы измерения,

- Бортовые системы.



Выбор языка сообщений

В меню имеются следующие языки: "Deutsch" (не-
мецкий), English (английский), Espanol (испанский),
Français (французский), Italiano (итальянский),
Nederlands (нидерландский), Polski (польский),
Portugues (португальский), Türkçe (турецкий) * .


Настройка даты и времени
С помощью этого меню настраиваются ка-
лендарь и часы и формат индикации даты
и времени (см. гл. "Аудиосистема и телема-
тика" или отдельную брошюру, переданную
Вам с комплектом бортовой документации). По соображениям безопасности настрой-
ку бортовых систем на многофункцио-
нальных дисплеях следует осуществлять
только на
остановленном автомобиле.

Бортовые системы
С помощью этого меню Вы можете восстано-
вить заводские настройки, проверить версию
программного обеспечения и активировать
меняющиеся сообщения.
Настройка параметров систем автомобиля
Данное меню позволяет активировать и от-
ключать некоторые обеспечивающие ком-
фортное вождение функции:


- включение очистителя заднего стек-
ла при движении
задним ходом (см. гл.
"Обеспечение обзора"),

- продолжительность задержки выключе-
ния фар и их дистанционное включение
(см. гл. "Обеспечение обзора"),

- приглушенный свет в салоне (см. гл.
"Обеспечение обзора"),

- дневные ходовые огни (см. гл. "Обеспе-
чение обзора"),

- адаптивные фары (см. гл. "Обеспечение
обзора"),

-
помощь при парковке задним ходом (см. гл.
"Вождение автомобиля").

Настройка дисплея
С помощью этого меню настраиваются яр-
кость экрана, его цветовые характеристики и
цвет карты (работа в режиме день/ночь или
в автоматическом).

Выбор единиц измерения

С помощью этого меню Вы можете задать системам
единицы измерения: температуры (°C или °F) и расхо-
да топлива (км/л, л/100 км, мили и миль/галлон - mpg).

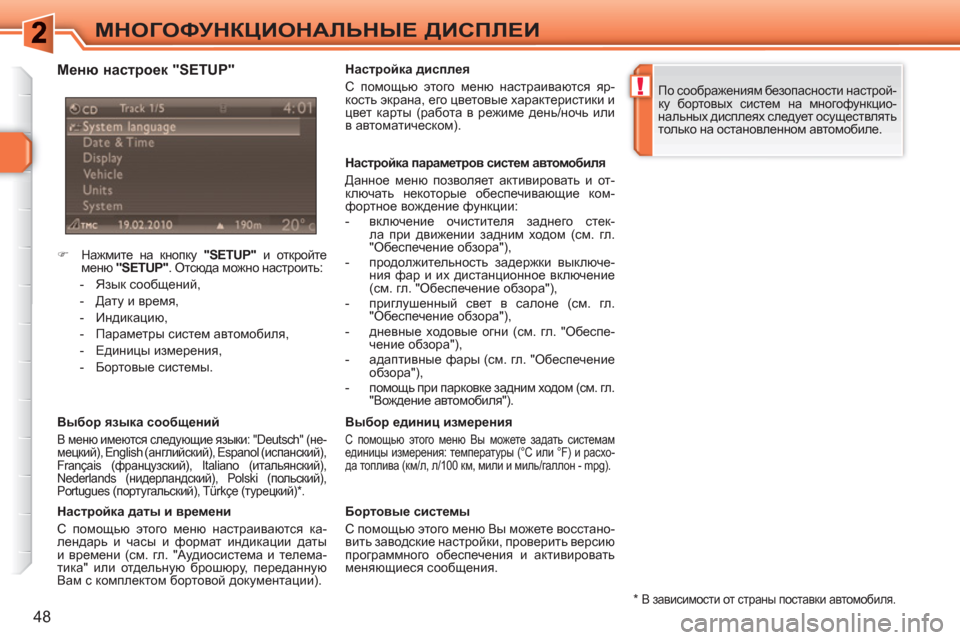

Меню настроек "SETUP"


*
В зависимости от страны поставки автомобиля.

i
49
МНОГОФУНКЦИОНАЛЬНЫЕ ДИСПЛЕИ

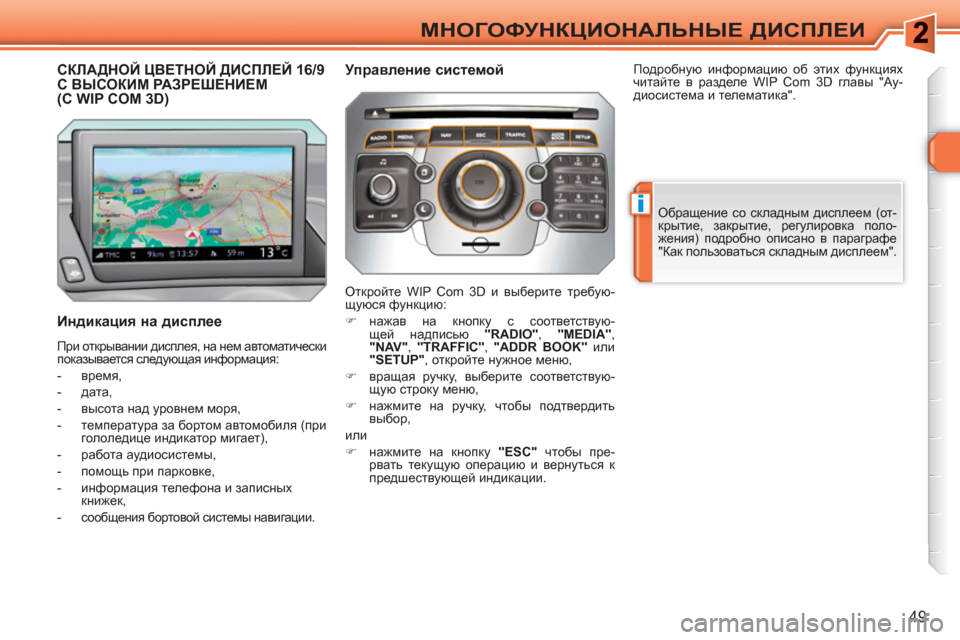

СКЛАДНОЙ ЦВЕТНОЙ ДИСПЛЕЙ 16/9С ВЫСОКИМ РАЗРЕШЕНИЕМ(K WIP COM 3D)

Индикация на дисплее

При открывании дисплея, на нем автоматически
показывается следующая информация:


- время,

- дата,

- высота над уровнем моря,

- температура за бортом автомобиля (при
гололедице индикатор мигает),

- работа аудиосистемы,

- помощь при парковке,

- информация телефона и записных
книжек,

- сообщения бортовой системы навигации.
Откройте
WIP Com 3D и выберите требую-
щуюся функцию:


)
нажав на кнопку с соответствую-
щей надписью "RADIO"
, "MEDIA"
,
"NAV"
, "TRAFFIC"
, "ADDR BOOK"
или
"SETUP"
, откройте нужное меню,

)
вращая ручку, выберите соответствую-
щую строку меню,

)
нажмите на ручку, чтобы подтвердить
выбор,
или

)
нажмите на кнопку "ESC"
чтобы пре-
рвать
текущую операцию и вернуться к
предшествующей индикации. Обращение со складным дисплеем (от-
крытие, закрытие, регулировка поло-
жения) подробно описано в параграфе
"Как пользоваться складным дисплеем". Подробную информацию об этих функциях
читайте в разделе WIP Com 3D главы "Ау-
диосистема и телематика".


Управление системой

!
50
МНОГОФУНКЦИОНАЛЬНЫЕ ДИСПЛЕИ


*
В зависимости от страны поставки автомобиля.

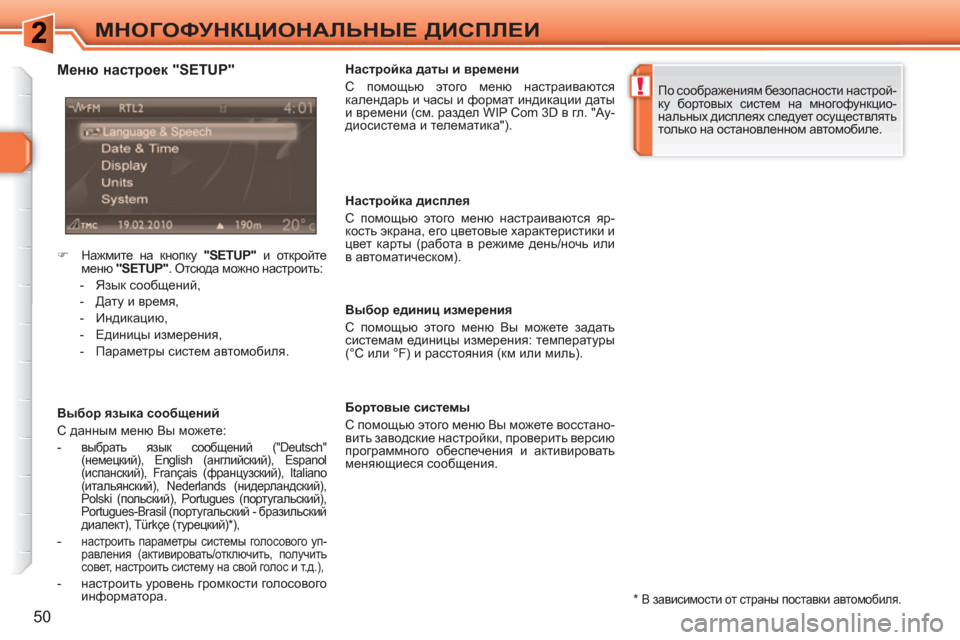

Меню настроек "SETUP"


Выбор языка сообщений
С данным меню Вы можете:


-
выбрать язык сообщений ("Deutsch"
(немецкий), English (английский), Espanol
(испанский), Français (французский), Italiano
(итальянский), Nederlands (нидерландский),
Polski (польский), Portugues (португальский),
Portugues-Brasil (португальский - бразильский
диалект), Türkçe (турецкий) * ),


- настроить параметры системы голосового уп-
равления (активировать/отключить, получить
совет, настроить систему на свой голос и т.д.),


- настроить уровень громкости голосового
информатора.

Настройка даты и времени
С помощью этого меню настраиваются
календарь и часы и формат индикации даты
и времени (см. раздел WIP Com 3D в гл. "Ау-
диосистема и телематика").

Настройка дисплея
С помощью этого меню настраиваются яр-
кость экрана, его цветовые характеристики и
цвет
карты (работа в режиме день/ночь или
в автоматическом).

Выбор единиц измерения
С помощью этого меню Вы можете задать
системам единицы измерения: температуры
(°C или °F) и расстояния (км или миль).

Бортовые системы
С помощью этого меню Вы можете восстано-
вить заводские настройки, проверить версию
программного обеспечения и активировать

меняющиеся сообщения.
По соображениям безопасности настрой-
ку бортовых систем на многофункцио-
нальных дисплеях следует осуществлять
только на остановленном автомобиле.



)
Нажмите на кнопку "SETUP"
и откройте
меню "SETUP"
. Отсюда можно настроить:


- Язык сообщений,

- Дату и время,

- Индикацию,

- Единицы измерения,

- Параметры систем автомобиля.

i
i
51
МНОГОФУНКЦИОНАЛЬНЫЕ ДИСПЛЕИ

Монитор открывается и закрывается автома-
тически.
Но Вы и сами можете открывать, закрывать и
настраивать его положение:


-
открывать и закрывать при помощи ручки A
,


- настраивать наклон при помощи ручки B
.
Кроме того, монитор наделен устройством
защиты от защемления.

Открывание монитора


)
Нажмите на ручку A
, чтобы открыть мо-
нитор.
Монитор открывается автоматически при
включении зажигания, при включении ау-
диосистемы и телематики, при исходящем
телефонном звонке, при подаче голосовой
команды и при
получении уведомляющего
сообщения одновременно с загоранием сиг-
нализатора STOP.
Закрывание монитора


)
Нажмите на ручку A
, чтобы закрыть мо-
нитор.
Монитор закроется автоматически после вы-
ключения зажигания по истечении примерно
трех секунд, если при этом аудиосистема и
телематика выключены.
Если Вы хотите, чтобы монитор про-
должал автоматически закрываться
и
открываться при включении и выклю-
чении аудиосистемы и телематики,
не закрывайте его, когда эти системы
включены. Положение открытого монитора можно регу-
лировать:


)
нажмите на соответствующую часть кла-
виши регулятора B
, чтобы переместить
монитор к себе или к ветровому стеклу,
или


)
аккуратно настройте его положение рукой
.

Настройка положения монитора

Функция защиты от защемления
Если при закрывании или открывании мони-
тор встретит на своем пути препятствие, он
тут же остановится и отойдет назад на не-
сколько миллиметров.
Устраните препятствие и повторите свое
действие.
Внесение в память положения монитора
Система содержит в памяти четыре положения

монитора.
При каждом закрывании монитора в памяти
системы сохраняется его самое последнее
положение.
При каждом открывании монитора система
устанавливает его в положение, наиболее
близк ое к запомненному.
Если Вы закроете монитор во время
работы аудиосистемы и телематики,
потом он откроется автоматически при
исходящем телефонном звонке, либо
по голосовой команде,
либо при по-
лучении уведомляющего сообщения
одновременно с загоранием сигнализа-
тора STOP.

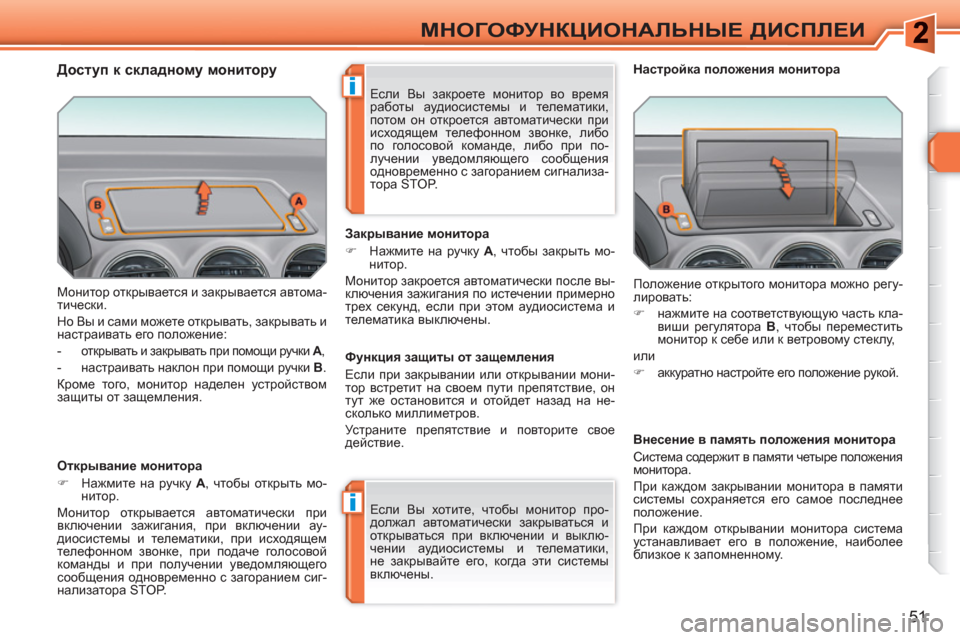

Доступ к складному монитору

52
МНОГОФУНКЦИОНАЛЬНЫЕ ДИСПЛЕИ

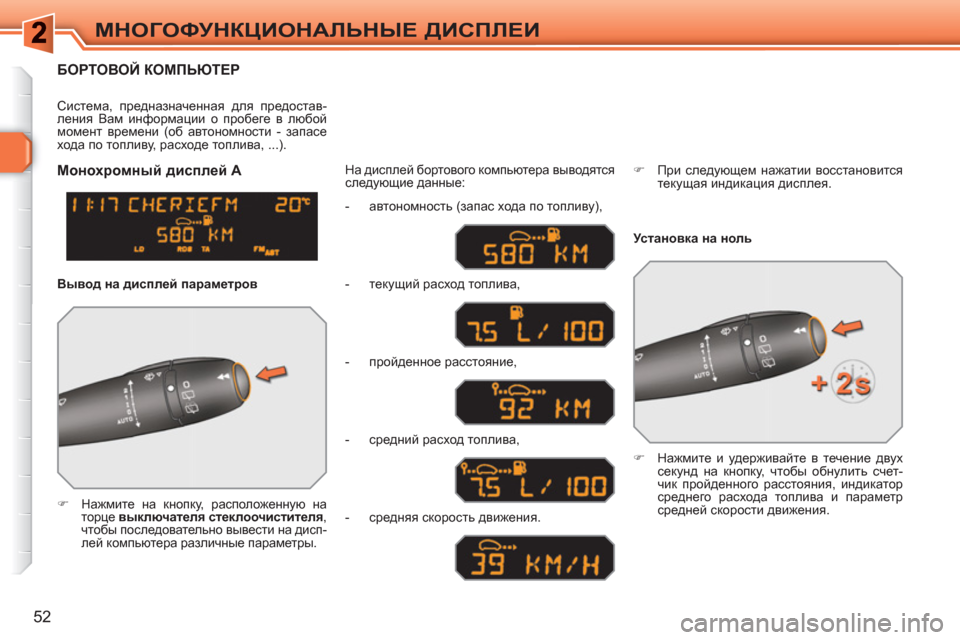

БОРТОВОЙ КОМПЬЮТЕР



)
Нажмите на кнопку, расположенную на
торце выключателя стеклоочистителя
,
чтобы последовательно вывести на дисп-
лей компьютера различные параметры. На дисплей бортового компьютера выводятся
следующие данные: Система, предназначенная для предостав-
ления Вам информации о пробеге в любой
момент времени (об автономности - запасе
хода по топливу, расходе топлива, ...).


)
Нажмите и
удерживайте в течение двух
секунд на кнопку, чтобы обнулить счет-
чик пройденного расстояния, индикатор
среднего расхода топлива и параметр
средней скорости движения.




Монохромный дисплей A


Установка на ноль

Вывод на дисплей параметров

- автономность (запас хода по топливу),


- текущий расход топлива,

- пройденное расстояние,

- средний расход топлива,

- средняя скорость движения.
)
При следующем нажатии восстановится
текущая индикация дисплея.

i
53
МНОГОФУНКЦИОНАЛЬНЫЕ ДИСПЛЕИ


Монохромный дисплей C


Вывод на дисплей параметров

На монохромном дисплее C или на малом
центральном дисплее панели приборов


Большой центральный дисплей

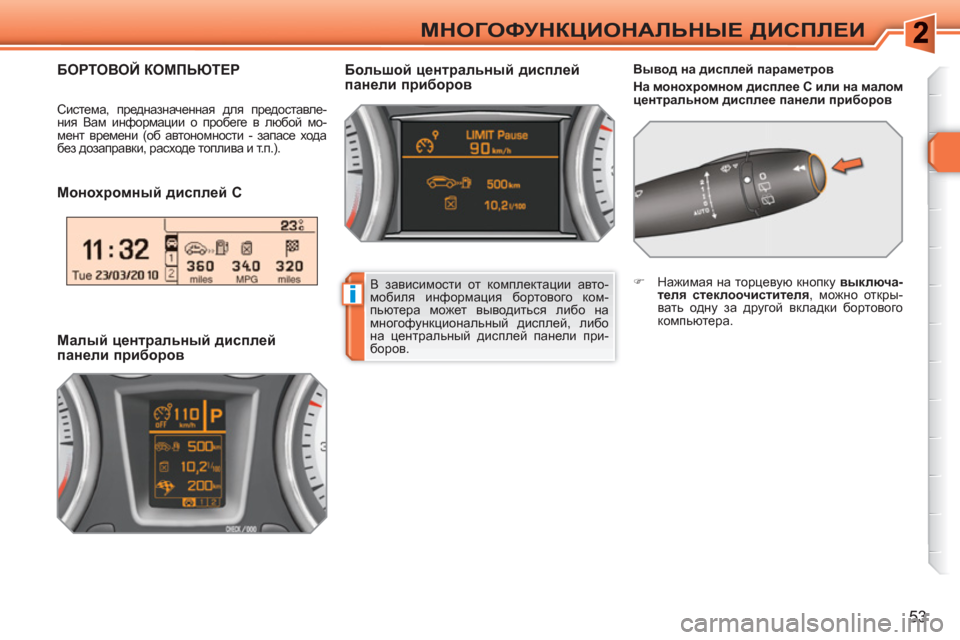

панели приборов БОРТОВОЙ КОМПЬЮТЕР

Система, предназначенная для предоставле-
ния Вам информации о пробеге в любой мо-
мент времени (об автономности - запасе хода
без дозаправки, расходе топлива и т.п.).


Малый центральный дисплей
панели приборов


В зависимости от комплектации авто-
мобиля информация бортового ком-
пьютера может выводиться либо на
многофункциональный дисплей, либо
на центральный дисплей панели при-
боров.


)
Нажимая на торцевую кнопку выключа-
теля стеклоочистителя
, можно откры-
вать одну за другой вкладки бортового
компьютера.

54
МНОГОФУНКЦИОНАЛЬНЫЕ ДИСПЛЕИ

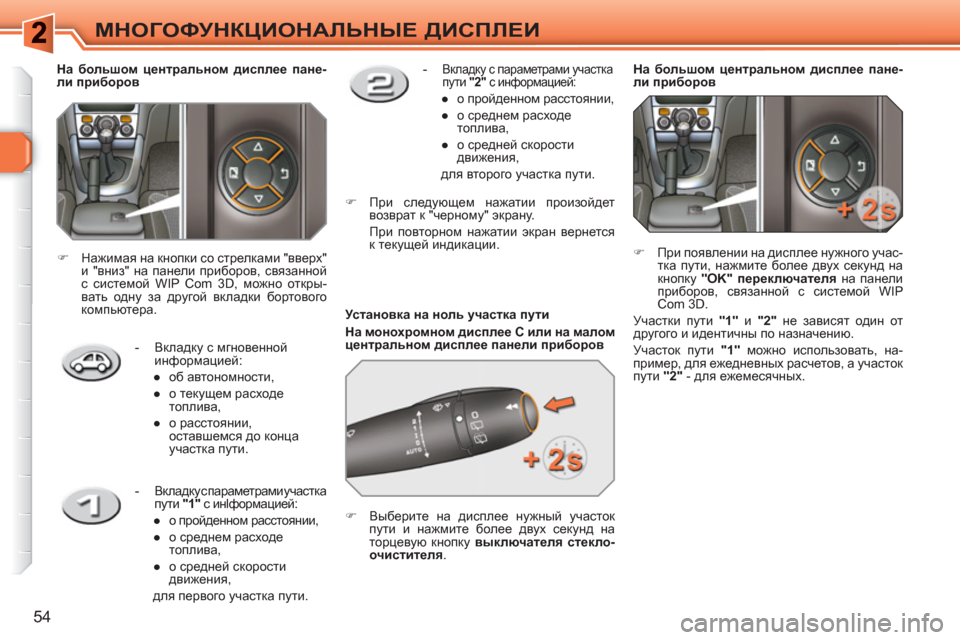

Установка на ноль участка пути

На монохромном дисплее C или на малом
центральном дисплее панели приборов



)
Выберите на дисплее нужный участок
пути и нажмите более двух секунд на
торцевую кнопку выключателя стекло-
очистителя
.
На большом центральном дисплее



пане-
ли приборов



)
При появлении на дисплее нужного учас-
тка
пути, нажмите более двух секунд на
кнопку "OK"

переключателя
на панели
приборов, связанной с системой WIP
Com 3D.
Участки пути "1"
и "2"
не зависят один от
другого и идентичны по назначению.
Участок пути "1"
можно использовать, на-
пример, для ежедневных расчетов, а участок
пути "2"
- для ежемесячных.


-
Вкладку с параметрами участка
пути "2"
с информацией:


●
о пройденном расстоянии,

●
о среднем расходе
топлива,

●
о средней скорости
движения,
для второго участка пути.



)
При следующем нажатии произойдет
возврат к "черному" экрану.
При повторном нажатии экран вернется
к текущей индикации.

На большом центральном дисплее

пане-
ли приборов



- Вкладку с мгновенной

информацией:


●
об автономности,

●
о текущем расходе
топлива,

●
о расстоянии,
оставшемся до конца
участка пути.


)
Нажимая на кнопки со стрелками "вверх"
и "вниз" на панели приборов, связанной
с системой WIP Com 3D, можно откры-
вать одну за другой вкладки бортового
компьютера.


- Вкладку с параметрами участка
пути
"1"
с инlформацией:


●
о пройденном расстоянии,

●
о среднем расходе
топлива,

●
о средней скорости
движения,
для первого участка пути.
