2010.5 Peugeot 308 SW BL Инструкция по эксплуатации (in Russian)

–

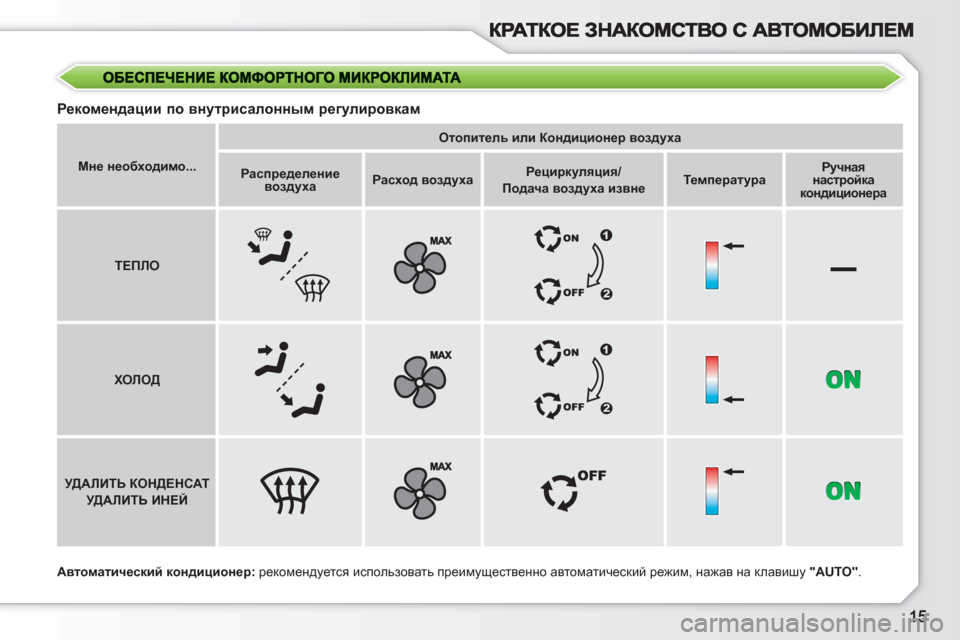

Рекомендации по внутрисалонным регулировкам


Автоматический кондиционер:
рекомендуется использовать преимущественно автоматический режим, нажав на клавишу "AUTO"
.

Мне необходимо...



Отопитель или Кондиционер воздуха




Распределение
воздуха



Расход воздуха



Рециркуляция/


Подача воздуха извне



Температура



Ручная
настройка
кондиционера



ТЕПЛО





ХОЛОД





УДАЛИТЬ КОНДЕНСАТ


УДАЛИТЬ ИНЕЙ

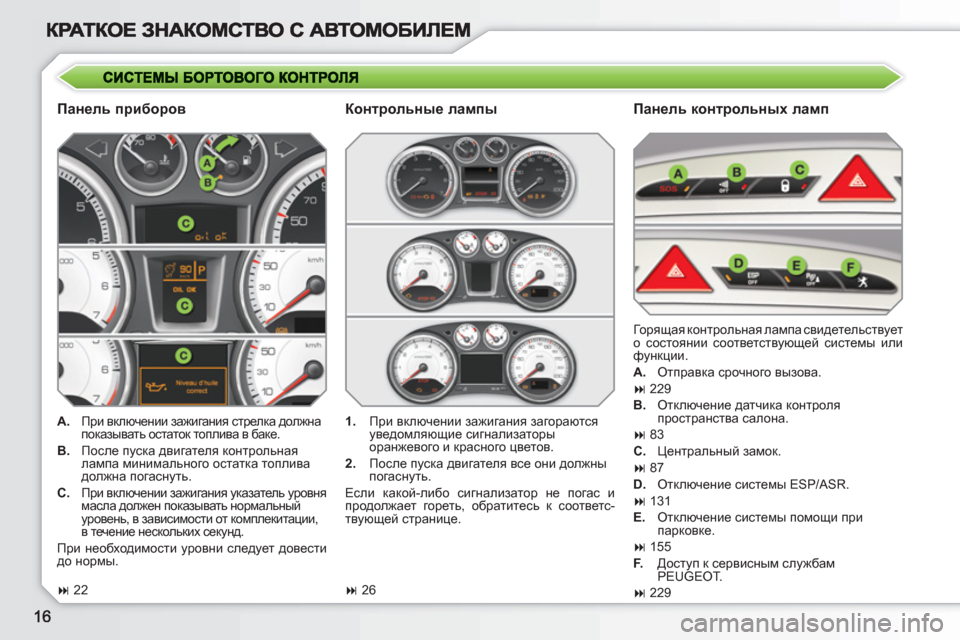

Панель приборов
Панель контрольных ламп



A.
При включении зажигания стрелка должна
показывать остаток топлива в баке.

B.
После пуска двигателя контрольная
лампа минимального остатка топлива
должна погаснуть.

C.

При включении зажигания указатель уровня
масла должен показывать нормальный
уровень, в зависимости от комплекитации,
в течение нескольких секунд.

При необходимости уровни следует довести
до нормы. Го р я щ а я контрольная лампа свидетельствует
о состоянии соответствующей системы или
функции.


A.
Отправка срочного вызова.


229

B.
Отключение датчика контроля
пространства салона.


83

C.
Центральный замок.

87

D.
Отключение системы ESP/ASR.

131

E.
Отключение системы помощи при
парковке.

155

F.
Доступ к сервисным службам
PEUGEOT.


229



1.
При включении зажигания загораются
уведомляющие сигнализаторы
оранжевого и красного цветов.

2.
После пуска двигателя все они должны
погаснуть.
Если какой-либо сигнализатор не погас и
продолжает гореть, обратитесь к соответс-
твующей странице.


Контрольные лампы




22



26

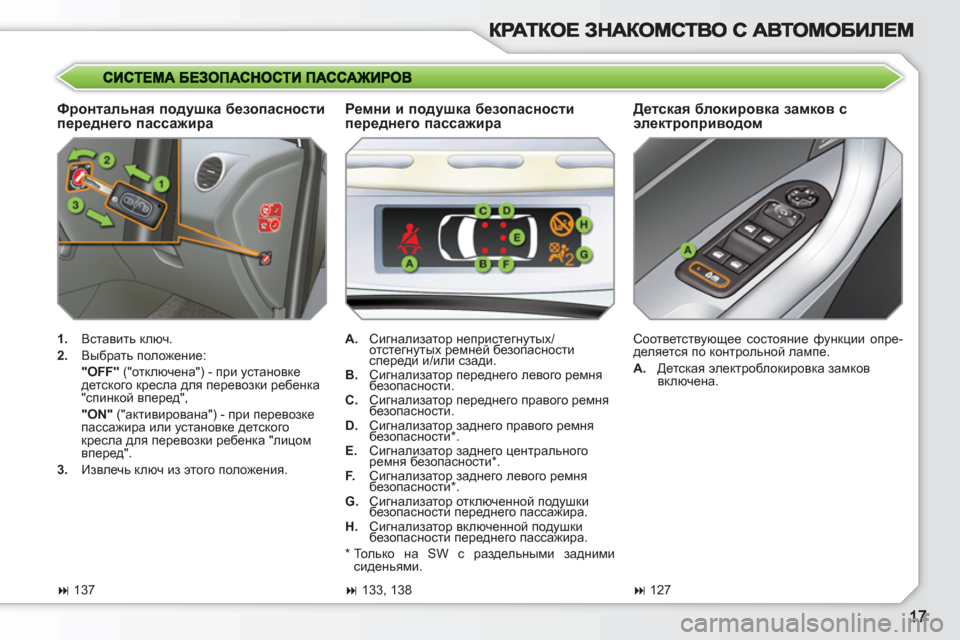

Фронтальная подушка безопасности
переднего пассажира
Детская блокировка замков с
электроприводом



1.
Вставить ключ.

2.
Выбрать положение:
"OFF"
("отключена") - при установке
детского кресла для перевозки ребенка
"спинкой вперед",
"ON"
("активирована") - при перевозке
пассажира или установке детского
кресла для перевозки ребенка "лицом
вперед".

3.
Извлечь ключ из этого положения. Соответствующее состояние функции опре-
деляется по контрольной лампе.


A.
Детская электроблокировка замков
включена.

A.
Сигнализатор непристегнутых/
отстегнутых ремней безопасности
спереди и/или сзади.

B.
Сигнализатор переднего левого ремня
безопасности.

C.
Сигнализатор переднего правого ремня
безопасности.

D.
Сигнализатор заднего правого ремня
безопасности
* .

E.
Сигнализатор заднего центрального
ремня безопасности
* .

F.
Сигнализатор заднего левого ремня
безопасности
* .

G.
Сигнализатор отключенной подушки
безопасности переднего пассажира.

H.
Сигнализатор включенной подушки
безопасности переднего пассажира.


Ремни и подушка безопасности
переднего пассажира




133, 138




137




127

*
Только на SW с раздельными задними
сиденьями.

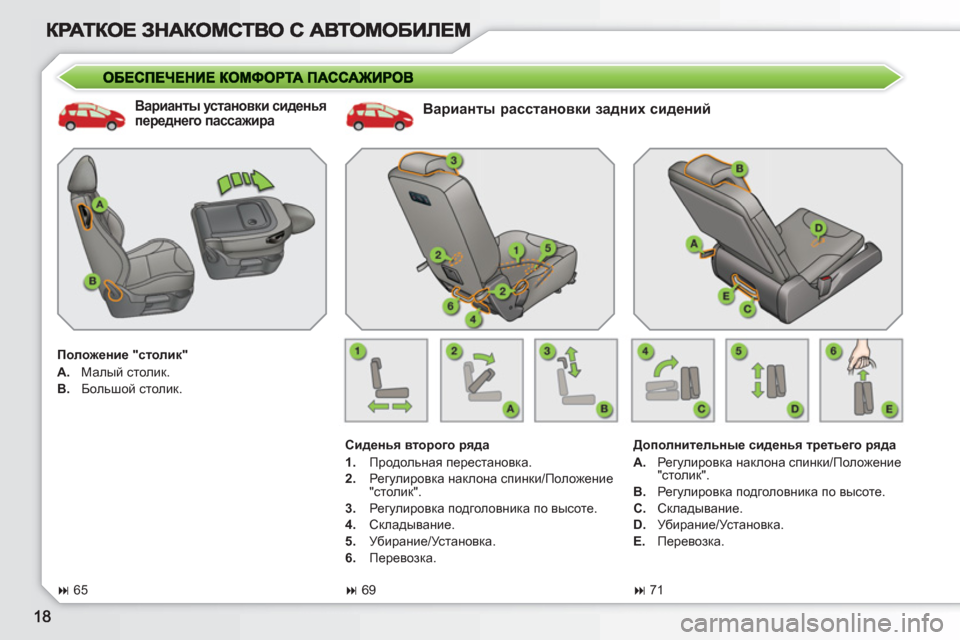

Варианты расстановки задних сидений


Сиденья второго ряда


1.
Продольная перестановка.

2.
Регулировка наклона спинки/Положение
"столик".

3.
Регулировка подголовника по высоте.

4.
Складывание.

5.
Убирание/Установка.

6.
Перевозка.



69

Дополнительные сиденья третьего ряда


A.
Регулировка наклона спинки/Положение
"столик".

B.
Регулировка подголовника по высоте.

C.
Складывание.

D.
Убирание/Установка.

E.
Перевозка.



71




Варианты установки сиденья
переднего пассажира


Положение "столик"


A.
Малый столик.

B.
Большой столик.



65

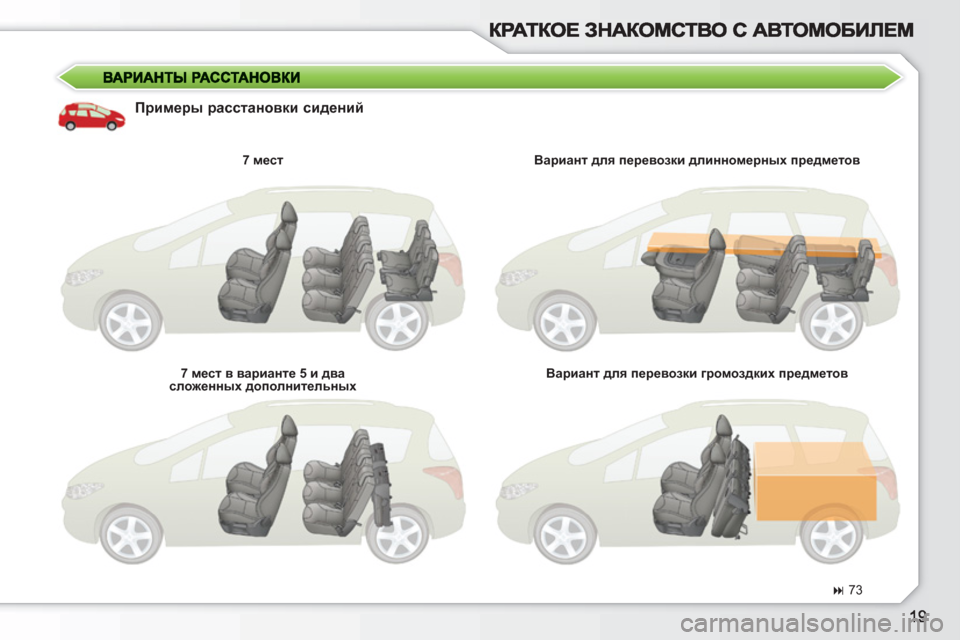

Примеры расстановки сидений


7 мест


7 мест в варианте 5 и два
сложенных дополнительных

Вариант для перевозки длинномерных предметов


Вариант для перевозки громоздких предметов




73

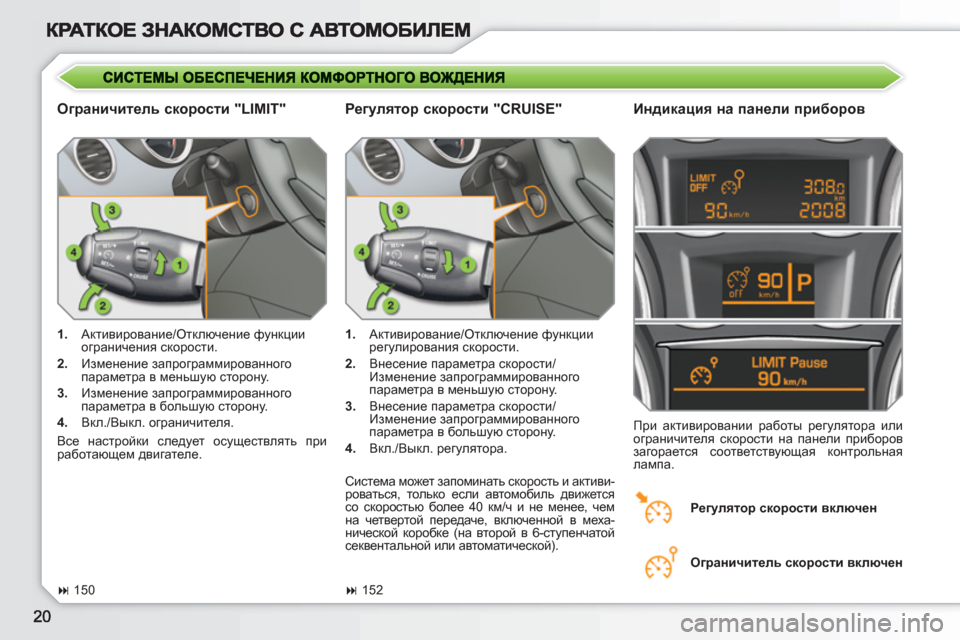

Ограничитель скорости "LIMIT"
Индикация на панели приборов



1.
Активирование/Отключение функции
ограничения скорости.

2.
Изменение запрограммированного
параметра в меньшую сторону.

3.
Изменение запрограммированного
параметра в большую сторону.

4.
Вкл./Выкл. ограничителя.
При активировании работы регулятора или
ограничителя скорости на панели приборов
загорается соответствующая контрольная
лампа.

1.
Активирование/Отключение функции
регулирования скорости.

2.
Внесение параметра
скорости/
Изменение запрограммированного
параметра в меньшую сторону.

3.
Внесение параметра скорости/
Изменение запрограммированного
параметра в большую сторону.

4.
Вкл./Выкл. регулятора.


Регулятор скорости "CRUISE"


Регулятор скорости включен


Ограничитель скорости включен





152




150
Система может запоминать скорость и активи-
роваться, только если автомобиль движется
со скоростью более 40 км/ч и не менее, чем
на четвертой передаче, включенной в меха-
нической коробке (на второй в 6-ступенчатой
секвентальной или автоматической). Все настройки следует осуществлять при

работающем двигателе.

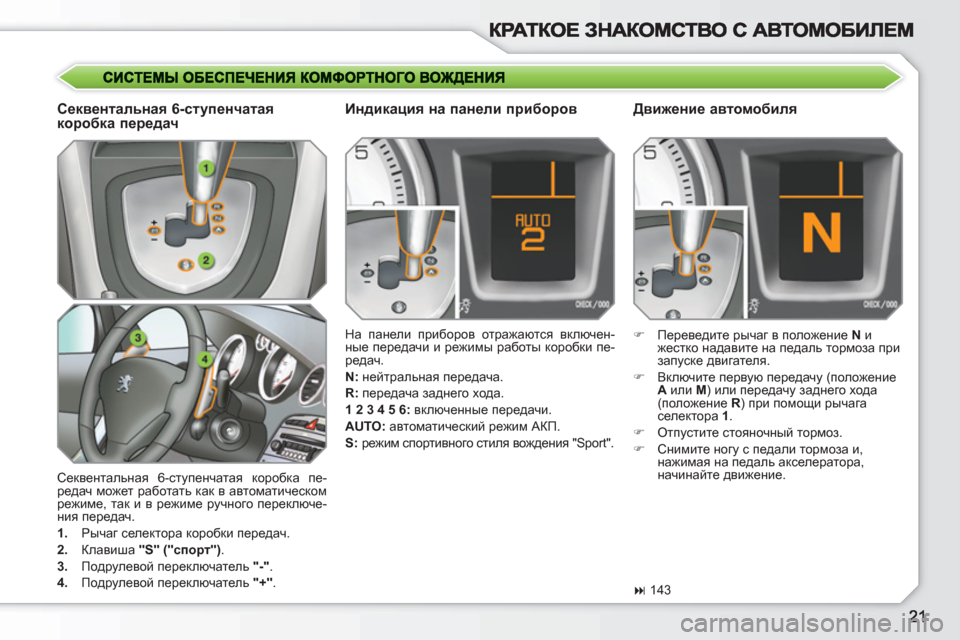

Секвентальная 6-ступенчатая коробка пе-
редач может работать как в автоматическом
режиме, так и в режиме ручного переключе-
ния передач.


1.
Рычаг селектора коробки передач.

2.
Клавиша "S" ("спорт")
.

3.
Подрулевой переключатель "-"
.

4.
Подрулевой переключатель "+"
.
На панели приборов отражаются включен-
ные передачи и режимы работы коробки
пе-
редач.

N:
нейтральная передача.

R:
передача заднего хода.

1 2 3 4 5 6:
включенные передачи.

AUTO:
автоматический режим АКП.

S:
режим спортивного стиля вождения "Sport".


Индикация на панели приборов



)
Переведите рычаг в положение N
и
жестко надавите на педаль тормоза при
запуске двигателя.

)
Включите первую передачу (положение
A
или M
) или передачу заднего хода
(положение R
) при помощи рычага
селектора
1
.

)
Отпустите стояночный тормоз.

)
Снимите ногу с педали тормоза и,
нажимая на педаль акселератора
,
начинайте движение.


Движение автомобиля




143



Секвентальная 6-ступенчатая
коробка передач

i
22

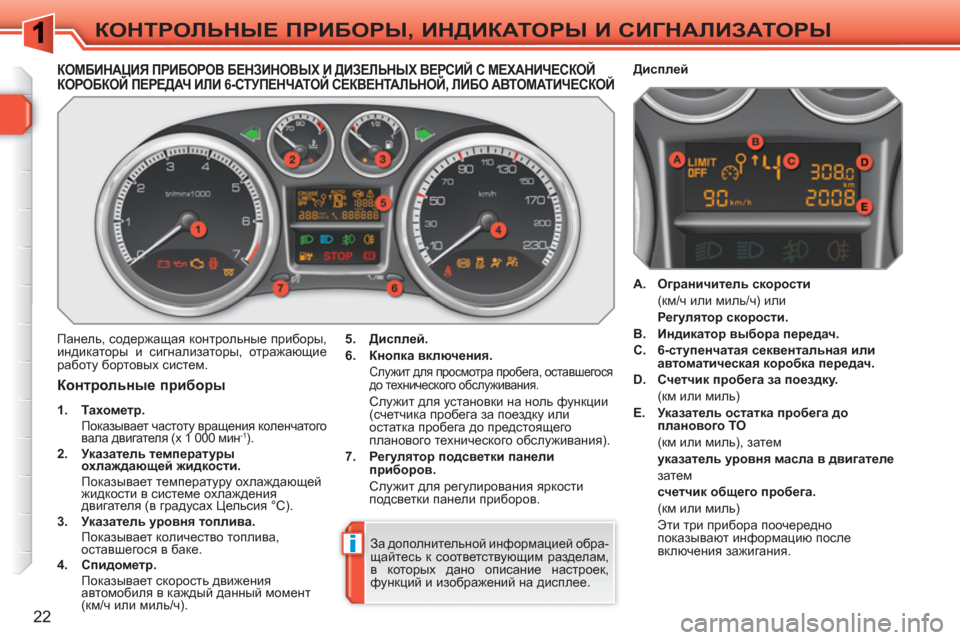

КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ
КОМБИНАЦИЯ ПРИБОРОВ БЕНЗИНОВЫХ И ДИЗЕЛЬНЫХ ВЕРСИЙ С МЕХАНИЧЕСКОЙКОРОБКОЙ ПЕРЕДАЧ ИЛИ 6-СТУПЕНЧАТОЙ СЕКВЕНТАЛЬНОЙ, ЛИБО АВТОМАТИЧЕСКОЙЦДЦД

Панель, содержащая контрольные приборы,
индикаторы и сигнализаторы, отражающие
работу бортовых систем.
5.
Дисплей.


6.
Кнопка включения.



Служит для просмотра пробега, оставшегося
до технического обслуживания.
Служит для установки на ноль функции
(счетчика пробега за поездку или
остатка пробега до предстоящего
планового технического обслуживания).

7.
Регулятор подсветки панели
приборов.


Служит для регулирования яркости
подсветки панели приборов.

Контрольные приборы



1.
Тахометр.


Показывает частоту вращения коленчатого
вала двигателя (x 1 000 мин-1).

2.
Указатель температуры
охлаждающей жидкости.


Показывает температуру охлаждающей
жидкости в системе охлаждения
двигателя (в градусах Цельсия °C).

3.
Указатель уровня топлива.


Показывает количество топлива,
оставшегося в баке.

4.
Спидометр.


Показывает скорость движения
автомобиля в каждый данный момент
(км/ч или миль/ч).

A.
Ограничитель скорости


(км
/ч или миль/ч) или

Регулятор скорости.


B.
Индикатор выбора передач.


C.
6-ступенчатая секвентальная или
автоматическая коробка передач.


D.
Счетчик пробега за поездку.


(км или миль)

E.
Указатель остатка пробега до
планового ТО


(км или миль), затем

указатель уровня масла в двигателе




затем

счетчик общего пробега.


(км или миль)
Эти три прибора поочередно
показывают информацию после
включения зажигания.


Дисплей
За дополнительной информацией обра-
щайтесь к соответствующим разделам,
в которых дано описание настроек,
функций и изображений на дисплее.
