2010.5 Peugeot 308 SW BL Инструкция по эксплуатации (in Russian)

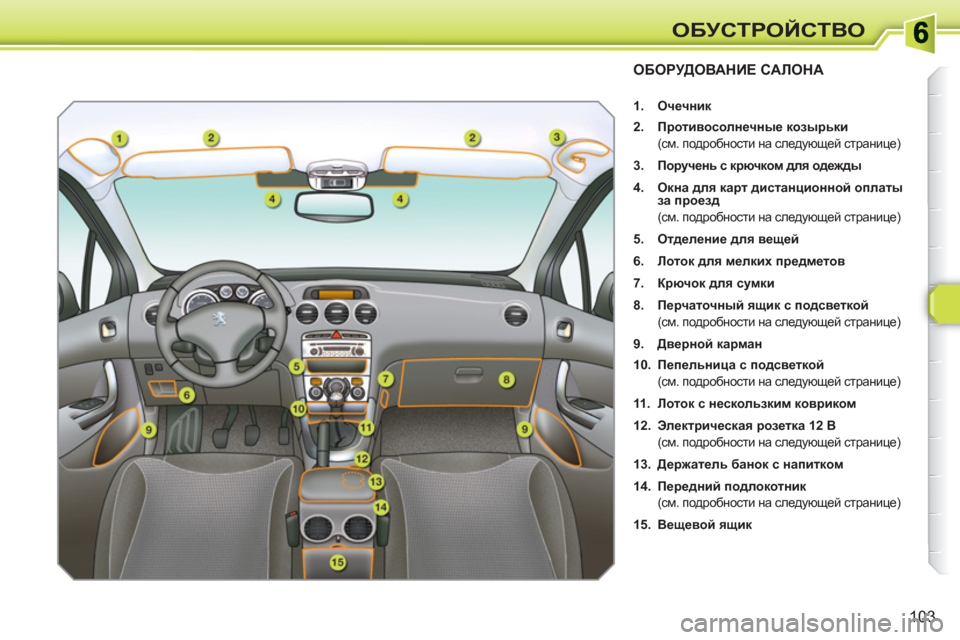

103
ОБУСТРОЙСТВО
ОБОРУДОВАНИЕ САЛОНА



1.
Очечник


2.
Противосолнечные козырьки


(см. подробности на следующей странице)

3.
Поручень с крючком для одежды

4.
Окна для карт дистанционной оплаты
за проезд


(см. подробности на следующей странице)

5.
Отделение для вещей


6.
Лоток для мелких предметов


7.
Крючок для сумки


8.
Перчаточный ящик
с подсветкой


(см. подробности на следующей странице)

9.
Дверной карман


10.
Пепельница с подсветкой


(см. подробности на следующей странице)

11 .
Лоток с нескользким ковриком


12.
Электрическая розетка 12 В


(см. подробности на следующей странице)

13.
Держатель банок с напитком


14.
Передний подлокотник


(см. подробности на
следующей странице)

15.
Вещевой ящик

i

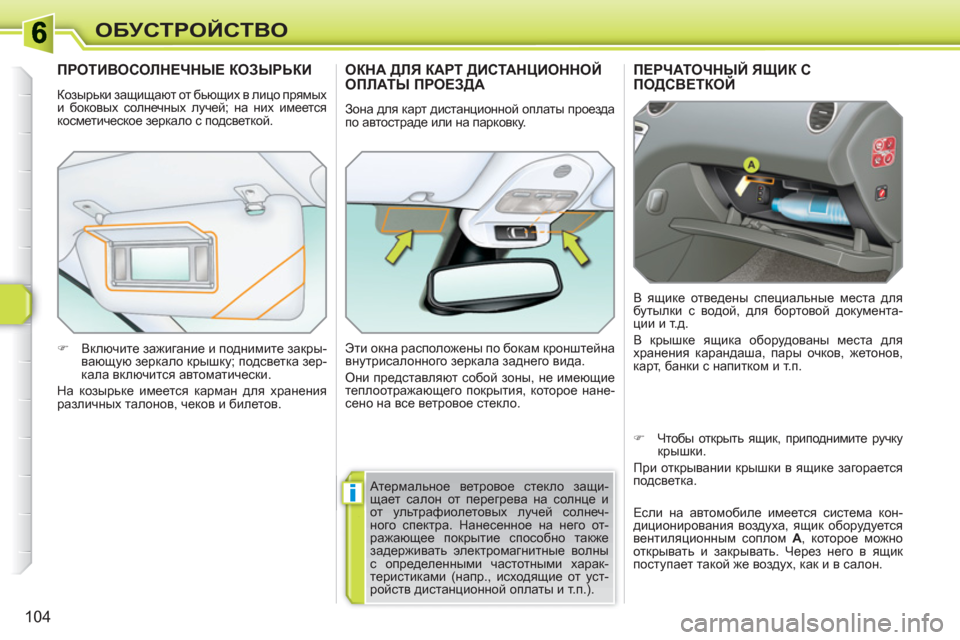

104
ОБУСТРОЙСТВО
ПЕРЧАТОЧНЫЙ ЯЩИК С IH>K<?LDHC
В ящике отведены специальные места для
бутылки с водой, для бортовой документа-
ции и т.д.
В крышке ящика оборудованы места для
хранения карандаша, пары очков, жетонов,
карт, банки с напитком и т.п.
ПРОТИВОСОЛНЕЧНЫЕ КОЗЫРЬКИ

Козырьки защищают от бьющих в лицо прямых
и боковых солнечных лучей; на них имеется
косметическое зеркало с подсветкой.


)
Включите зажигание и поднимите закры-
вающую зеркало крышку; подсветка зер-
кала включится автоматически.
На козырьке имеется карман для хранения
различных талонов, чеков и билетов.
ОКНА ДЛЯ КАРТ ДИСТАНЦИОННОЙОПЛАТЫ ПРОЕЗДА

Зона для карт дистанционной оплаты проезда
по автостраде или на парковку.
Эти окна расположены по бокам кронштейна
внутрисалонного зеркала заднего вида.
Они представляют собой зоны, не имеющие
теплоотражающего покрытия, которое нане-
сено на все ветровое стекло.
Атермальное ветровое стекло защи-
щает салон от перегрева на солнце и
от ультрафиолетовых
лучей солнеч-
ного спектра. Нанесенное на него от-
ражающее покрытие способно также
задерживать электромагнитные волны
с определенными частотными харак-
теристиками (напр., исходящие от уст-
ройств дистанционной оплаты и т.п.).

)
Чтобы открыть ящик, приподнимите ручку
крышки.
При открывании крышки в ящике загорается
подсветка.
Если на автомобиле имеется система кон-
диционирования воздуха, ящик оборудуется
вентиляционным соплом A
, которое можно
открывать и закрывать. Через него в ящик
поступает такой же воздух, как и в салон.

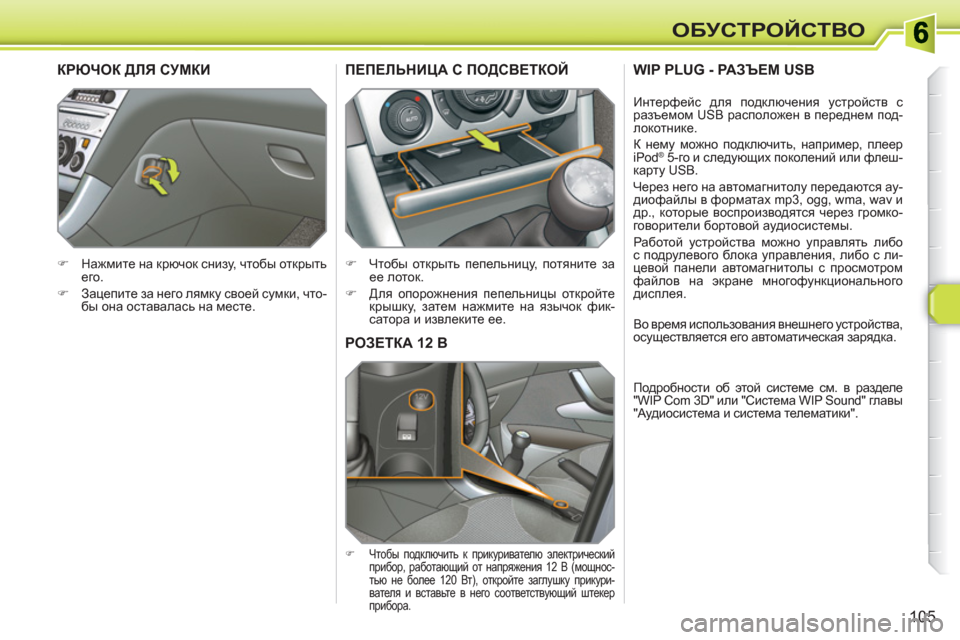

105
ОБУСТРОЙСТВО
РОЗЕТКА 12 В



)
Чтобы подключить к прикуривателю электрический
прибор, работающий от напряжения 12 В (мощнос-
тью не более 120 Вт), откройте заглушку прикури-
вателя и вставьте в него соответствующий штекер
прибора.
ПЕПЕЛЬНИЦА С ПОДСВЕТКОЙ



)
Чтобы открыть пепельницу, потяните за
ее лоток.

)
Для опорожнения пепельницы откройте
крышку, затем нажмите на язычок фик-
сатора и извлеките ее.

КРЮЧОК ДЛЯ СУМКИ



)
Нажмите на крючок снизу, чтобы открыть
его.

)
Зацепите за него лямку своей сумки, что-
бы она оставалась на месте.
WIP PLUG - РАЗЪЕМ USB


Интерфейс для подключения устройств с
разъемом USB расположен в переднем под-
локотнике.
К нему можно подключить, например, плеер
iPod
® 5-го и следующих поколений или флеш-
карту USB.
Через него на автомагнитолу передаются ау-
диофайлы в форматах mp3, ogg, wma, wav и
др., которые воспроизводятся через громко-
говорители бортовой аудиосистемы.
Работой устройства можно управлять либо
с подрулевого блока управления, либо с ли-
цевой панели автомагнитолы с просмотром
файлов на экране многофункционального
дисплея.

Во время использования внешнего устройства,
осуществляется его автоматическая зарядка.

Подробности об этой системе см. в разделе
"WIP Com 3D" или "Система WIP Sound" главы
"Аудиосистема и система телематики".

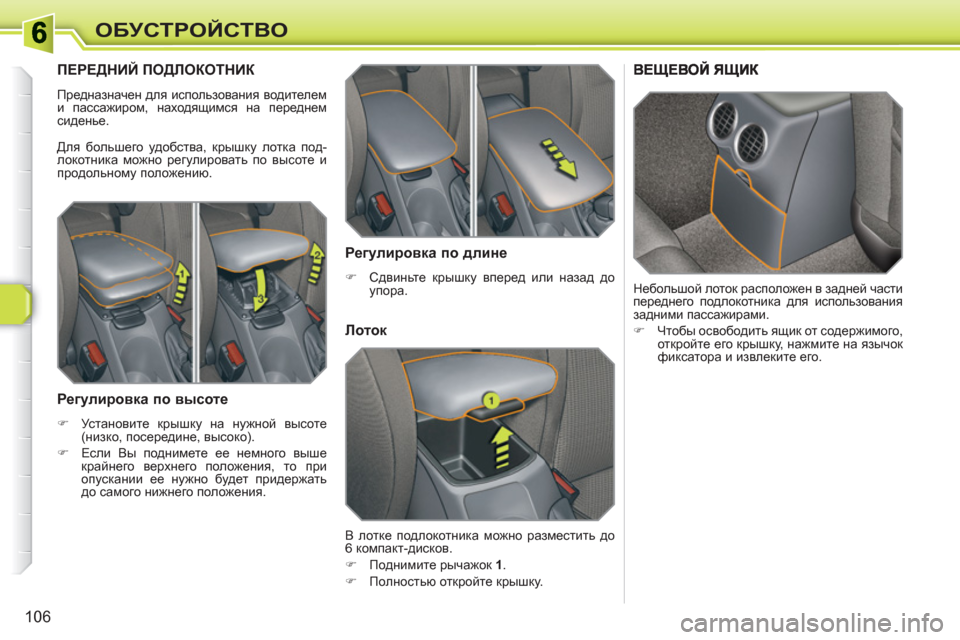

106
ОБУСТРОЙСТВО
ПЕРЕДНИЙ ПОДЛОКОТНИК

Предназначен для использования водителем
и пассажиром, находящимся на переднем
сиденье.
Для большего удобства, крышку лотка под-
локотника можно регулировать по высоте и
продольному положению.


Регулировка по высоте



)
Установите крышку на нужной высоте
(низко, посередине, высоко).

)
Если Вы поднимете ее немного выше
крайнего верхнего положения, то при
опускании ее нужно будет придержать
до самого нижнего положения.


Небольшой лоток расположен в задней части
переднего подлокотника для использования
задними пассажирами.


)
Чтобы освободить ящик от содержимого,
откройте его крышку, нажмите на язычок
фиксатора и извлеките его.


Лоток

В лотке подлокотника можно разместить до
6 компакт-дисков.


)
Поднимите рычажок 1
.

)
Полностью откройте крышку.



Регулировка по длине



)
Сдвиньте крышку вперед или назад до
упора.

!
!

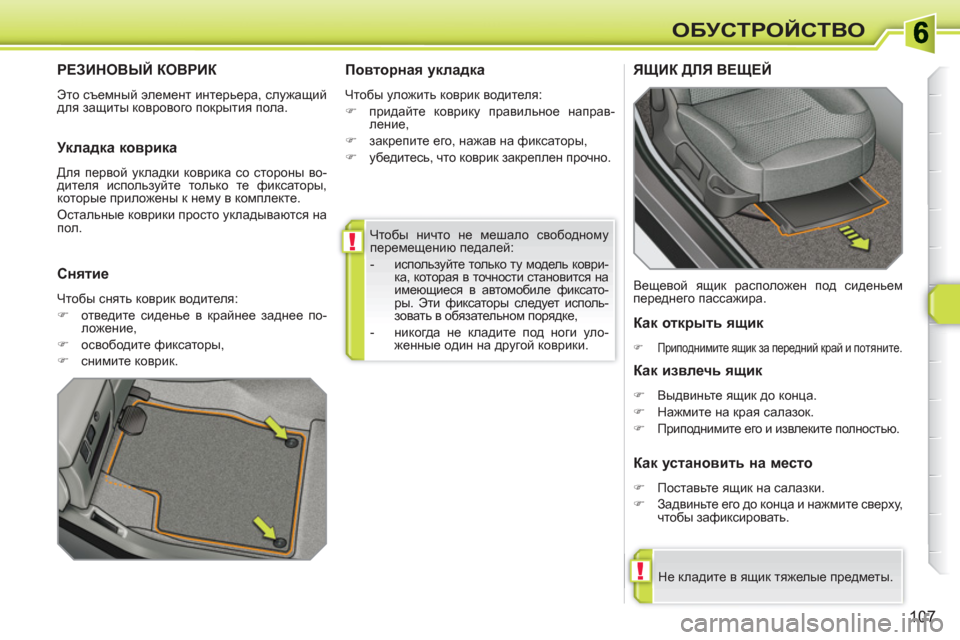

107
ОБУСТРОЙСТВО
Чтобы ничто не мешало свободному
перемещению педалей:


- используйте только ту модель коври-
ка, которая в точности становится на
имеющиеся в автомобиле фиксато-
ры. Эти фиксаторы следует исполь-
зовать в обязательном порядке,

- никогда не кладите под ноги уло-
женные один на другой коврики.

РЕЗИНОВЫЙ КОВРИК

Это съемный элемент интерьера, служащий
для защиты коврового покрытия пола.


Повторная укладка

Чтобы уложить коврик водителя:


)
придайте коврику правильное направ-
ление,

)
закрепите его, нажав на фиксаторы,

)
убедитесь, что коврик закреплен прочно.


Укладка коврика

Для первой укладки коврика со стороны во-
дителя используйте только те фиксаторы,
которые приложены к нему в комплекте.
Остальные коврики просто укладываются на
пол.


Снятие

Чтобы снять коврик водителя:


)
отведите сиденье в крайнее заднее по-
ложение,

)
освободите фиксаторы,

)
снимите коврик.

ЯЩИК ДЛЯ ВЕЩЕЙ

Как открыть ящик



)
Приподнимите ящик за передний край и потяните.


Не кладите в ящик тяжелые предметы.


Как извлечь ящик



)
Выдвиньте ящик до конца.

)
Нажмите на края салазок.

)
Приподнимите его и извлеките полностью.



Как установить на место



)
Поставьте ящик на салазки.

)
Задвиньте его до конца и нажмите сверху,
чтобы зафиксировать. Вещевой ящик расположен под сиденьем
переднего пассажира.

!

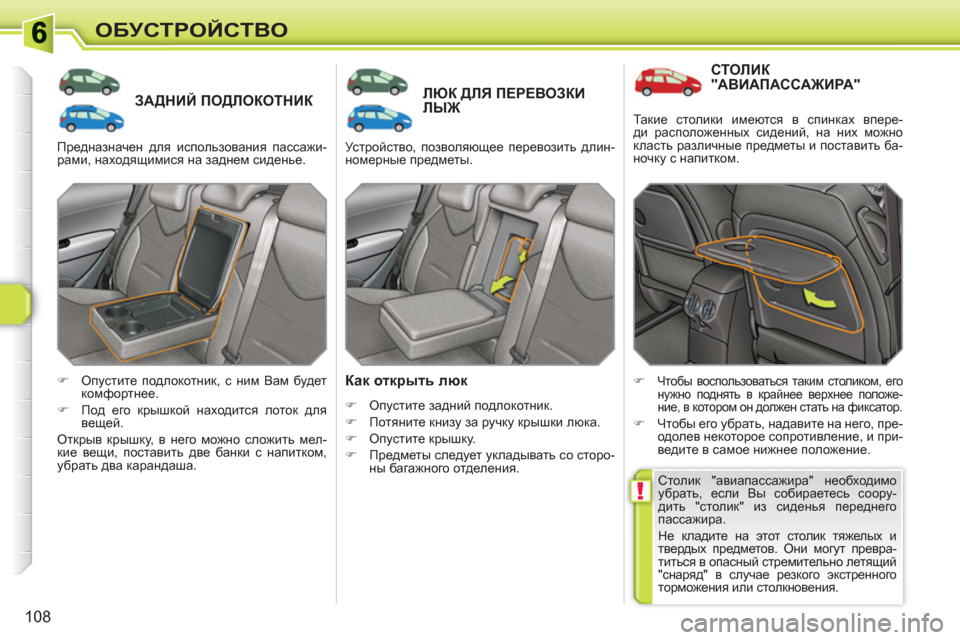

108
ОБУСТРОЙСТВО
ЗАДНИЙ ПОДЛОКОТНИКЛЮК ДЛЯ ПЕРЕВОЗКИ ЛЫЖ

Как открыть люк



)
Опустите задний подлокотник.

)
Потяните книзу за ручку крышки люка.

)
Опустите крышку.

)
Предметы следует укладывать со сторо-
ны багажного отделения.


)
Опустите подлокотник, с ним Вам будет
комфортнее.

)
Под его крышкой находится лоток для
вещей.
Открыв крышку, в него можно сложить мел-
кие
вещи, поставить две банки с напитком,
убрать два карандаша.
СТОЛИК "АВИАПАССАЖИРА"



)
Чтобы воспользоваться таким столиком, его
нужно поднять в крайнее верхнее положе-
ние, в котором он должен стать на фиксатор.


)
Чтобы его убрать, надавите на него, пре-
одолев некоторое сопротивление, и при-
ведите в самое нижнее положение.
Столик "авиапассажира" необходимо
убрать, если Вы собираетесь соору-
дить "столик" из сиденья переднего
пассажира.
Не кладите на этот столик тяжелых и
твердых предметов. Они могут превра-
титься в опасный стремительно летящий
"снаряд" в случае резкого экстренного
торможения или столкновения. Предназначен для использования пассажи-
рами, находящимися на заднем сиденье. Устройство, позволяющее перевозить длин-
номерные предметы. Такие столики имеются в спинках впере-
ди расположенных сидений, на них можно
класть различные предметы и поставить ба-
ночку с напитком.

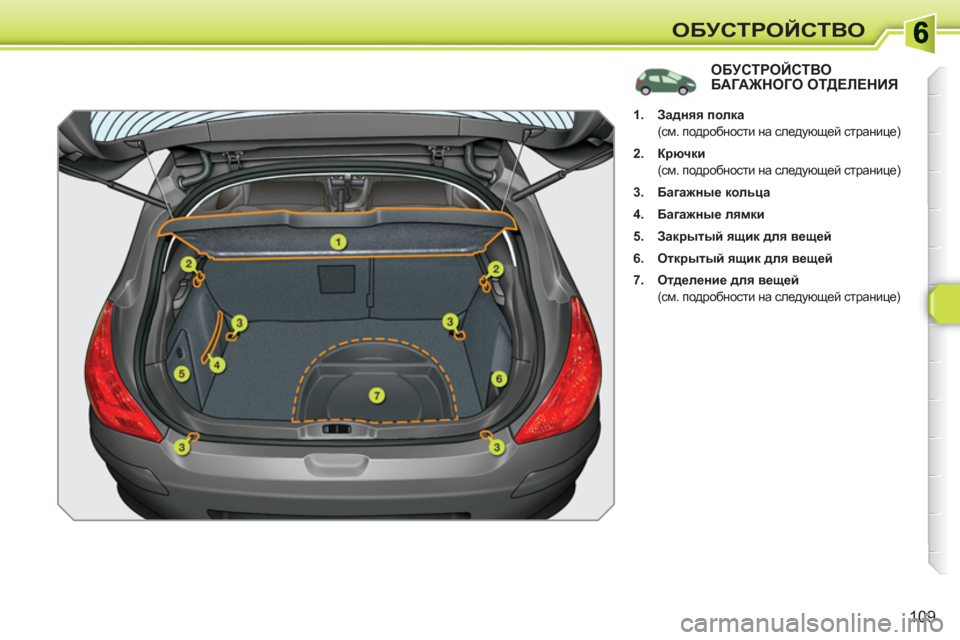

109
ОБУСТРОЙСТВО
ОБУСТРОЙСТВОБАГАЖНОГО ОТДЕЛЕНИЯ




1.
Задняя полка


(см. подробности на следующей странице)

2.
Крючки


(см. подробности на следующей странице)

3.
Багажные кольца


4.
Багажные лямки


5.
Закрытый ящик для вещей


6.
Открытый ящик для вещей


7.
Отделение для вещей


(см. подробности на следующей странице)

i

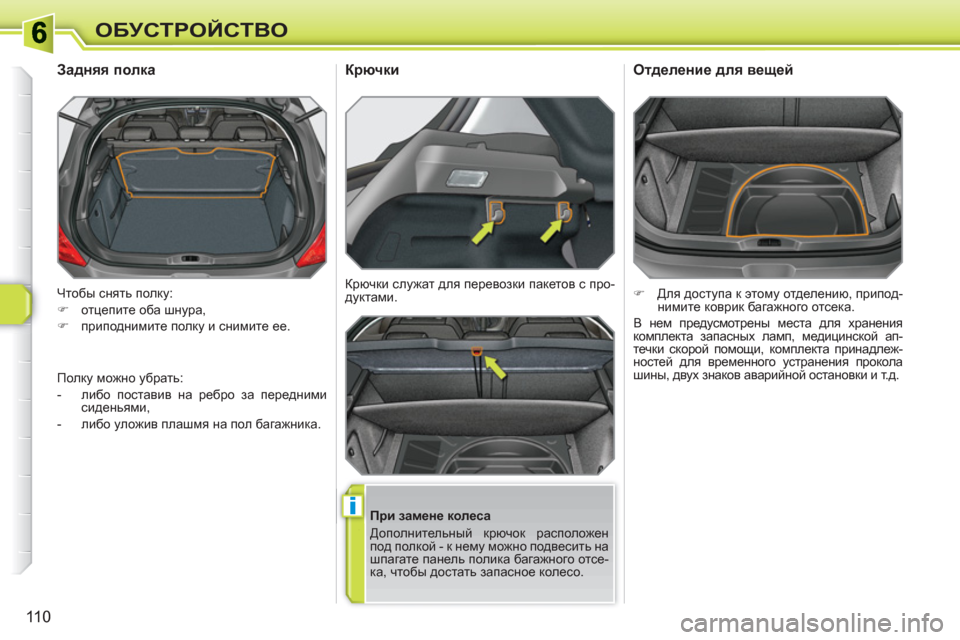

110
ОБУСТРОЙСТВО
Чтобы снять полку:


)
отцепите оба шнура,

)
приподнимите полку и снимите ее.







Задняя полка


При замене колеса
Дополнительный крючок расположен
под полкой - к нему можно подвесить на
шпагате панель полика багажного отсе-
ка, чтобы достать запасное колесо.
Крючки служат для перевозки пакетов с про-
дуктами.







Крючки

Полку можно убрать:


- либо поставив на ребро за передними
сиденьями,

- либо уложив плашмя на пол багажника.


)
Для доступа к этому отделению, припод-
нимите коврик багажного отсека.
В нем предусмотрены места для хранения
комплекта запасных ламп, медицинской ап-
течки скорой помощи, комплекта принадлеж-
ностей для временного
устранения прокола
шины, двух знаков аварийной остановки и т.д.







Отделение для вещей
