2010.5 Peugeot 308 SW BL Инструкция по эксплуатации (in Russian)

1
183
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

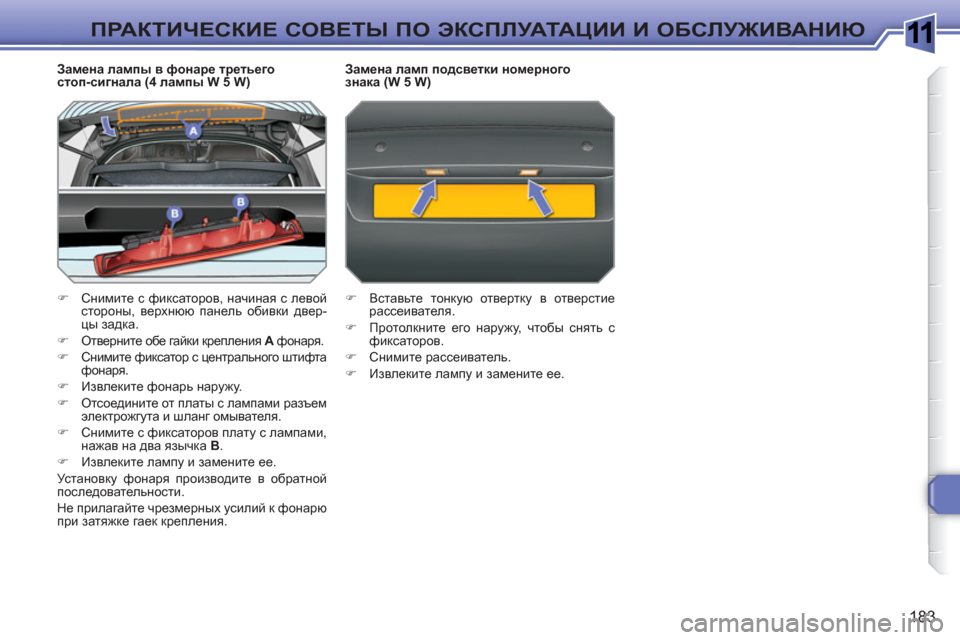

Замена лампы в фонаре третьего
стоп-сигнала (4 лампы W 5 W)


)
Снимите с фиксаторов, начиная с левой
стороны, верхнюю панель обивки двер-
цы задка.

)
Отверните обе гайки крепления A
фонаря.

)
Снимите фиксатор с центрального штифта
фонаря.

)
Извлеките фонарь наружу.

)
Отсоедините от платы с лампами разъем
электрожгута
и шланг омывателя.

)
Снимите с фиксаторов плату с лампами,
нажав на два язычка B
.

)
Извлеките лампу и замените ее.
Установку фонаря производите в обратной
последовательности.
Не прилагайте чрезмерных усилий к фонарю
при затяжке гаек крепления.
Замена ламп подсветки номерного
знака (W 5 W)


)
Вставьте тонкую отвертку в
отверстие
рассеивателя.

)
Протолкните его наружу, чтобы снять с
фиксаторов.

)
Снимите рассеиватель.

)
Извлеките лампу и замените ее.

1
184
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

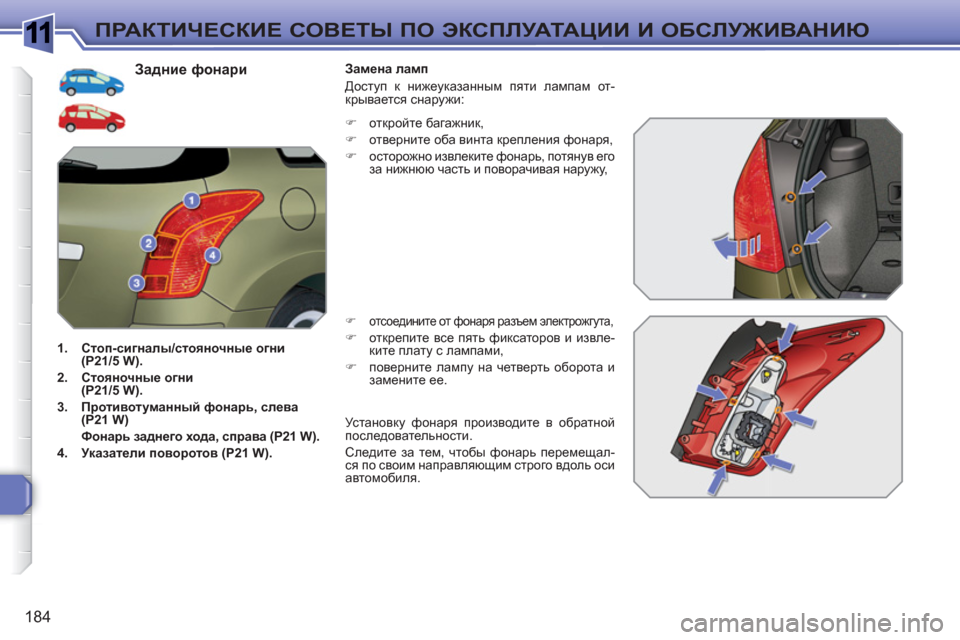

Задние фонари



1.
Стоп-сигналы/стояночные огни

(P21/5 W).


2.
Стояночные огни
(P21/5 W).


3.
Противотуманный фонарь, слева

(P21 W)

Фонарь заднего хода, справа (P21 W).

4.
Указатели поворотов (P21 W).


Замена ламп
Доступ к нижеуказанным пяти лампам от-
крывается снаружи:


)
отсоедините от фонаря разъем электрожгута,


)
открепите все пять фиксаторов и извле-
ките плату с лампами,

)
поверните лампу на четверть оборота и
замените ее.

)
откройте багажник,

)
отверните оба винта крепления фонаря,

)
осторожно извлеките фонарь, потянув его
за нижнюю часть и поворачивая наружу,
Установку фонаря производите в обратной
последовательности.

Следите за тем, чтобы фонарь перемещал-
ся по своим направляющим строго вдоль оси
автомобиля.

1
185
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

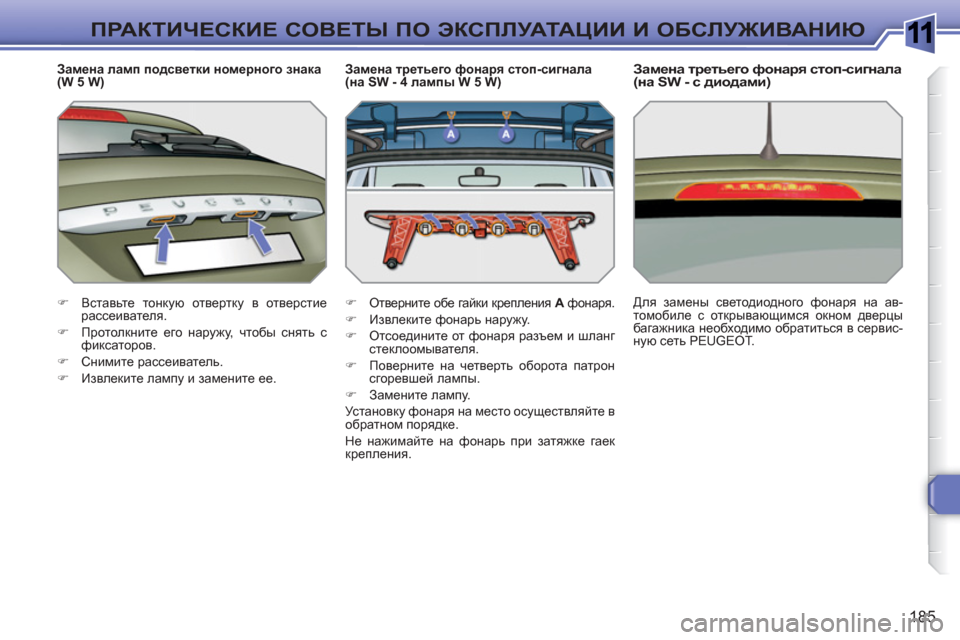

Замена ламп подсветки номерного знака
(W 5 W)


)
Вставьте тонкую отвертку в отверстие
рассеивателя.

)
Протолкните его наружу, чтобы снять с
фиксаторов.

)
Снимите рассеиватель.

)
Извлеките лампу и замените ее.
















Замена третьего фонаря стоп-сигнала
(на SW - 4 лампы W 5 W)


)
Отверните обе гайки крепления A
фонаря.

)
Извлеките фонарь
наружу.

)
Отсоедините от фонаря разъем и шланг
стеклоомывателя.

)
Поверните на четверть оборота патрон
сгоревшей лампы.

)
Замените лампу.
Установку фонаря на место осуществляйте в
обратном порядке.
Не нажимайте на фонарь при затяжке гаек
крепления.




Замена третьего фонаря стоп-сигнала
(на SW - с диодами)

Для замены светодиодного фонаря на ав-
томобиле с открывающимся окном дверцы
багажника необходимо обратиться в сервис-
ную сеть PEUGEOT.

1
!
i
186
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

Компания "Автомобили PEUGEOT" не
несет ответственности за неисправ-
ности Вашего автомобиля, вызванные
установкой дополнительного электро-
оборудования, не изготовленного или
не рекомендованного к использованию
компанией "Автомобили PEUGEOT",
либо установленного с нарушением ее
инструкций. В особенности это отно-
сится к включенному дополнительному
электрооборудованию, потребляющему
ток в сумме более 10 мА.

Монтаж дополнительного
электрооборудования
Система
электрооборудования Вашего
автомобиля рассчитана на работу как со
стандартным электрооборудованием, так
и с дополнительными устройствами.
Прежде чем установить на свой авто-
мобиль дополнительные электропри-
боры или электронные устройства,
проконсультируйтесь в сервисной сети
PEUGEOT.
ЗАМЕНА ЭЛЕКТРИЧЕСКОГО ПРЕДОХРАНИТЕЛЯ


Доступ к инструментам

Специальный пинцет для демонтажа и за-
пасные предохранители расположены на
обратной стороне крышки блока предохра-
нителей в панели приборов.
Чтобы получить доступ к ним:


)

поверните винт на четверть оборота влево,


)
снимите крышку с фиксаторов, потянув
ее за верхнюю часть справа,

)
снимите крышку полностью,

)
достаньте пинцет.



Снятие и установка предохранителя

Перед заменой перегоревшего предохранителя
необходимо выяснить и устранить причину не-
исправности.


)
Определите сгоревший предохранитель
по состоянию его плавкого элемента.


)
Для извлечения предохранителя поль-
зуйтесь специальным пинцетом.

)
Перегоревший предохранитель следует
всегда заменять новым предохраните-
лем точно такого же номинала.

)
Проверьте соответствие номинала нане-
сенному на
бл ок и на крышку и сверьтесь
с нижеприведенными таблицами.
Исправный
предохранитель

Сгоревший
предохранитель

1
187
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

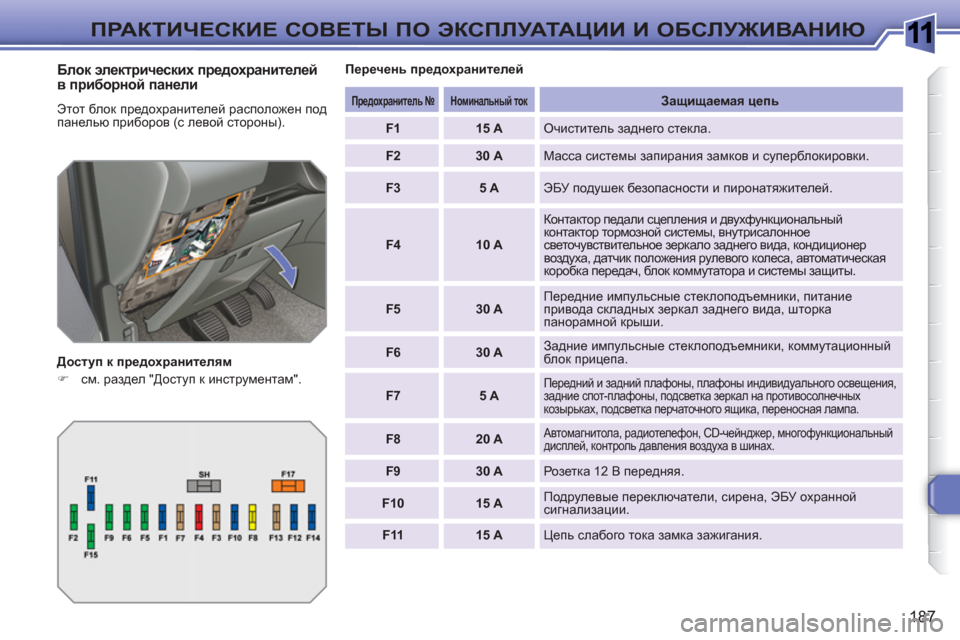

Блок электрических предохранителей
в приборной панели

Этот бл ок предохранителей расположен под
панелью приборов (с левой стороны).

Доступ к предохранителям


)
см. раздел "Доступ к инструментам".

Перечень предохранителей

Предохранитель №



Номинальный ток


Защищаемая цепь



F1



15 A

Очиститель заднего стекла.


F2



30 А

Масса системы запирания замков и суперблокировки.


F3



5 A

ЭБУ подушек безопасности и пиронатяжителей.


F4



10 A

Контактор педали сцепления и двухфункциональный
контактор тормозной системы, внутрисалонное
светочувствительное зеркало заднего вида, кондиционер
воздуха, датчик положения рулевого колеса, автоматическая
коробка передач, бл ок коммутатора
и системы защиты.


F5



30 A

Передние импульсные стеклоподъемники, питание
привода складных зеркал заднего вида, шторка
панорамной крыши.


F6



30 A

Задние импульсные стеклоподъемники, коммутационный
бл ок прицепа.


F7



5 A



Передний и задний плафоны, плафоны индивидуального освещения,
задние спот-плафоны, подсветка зеркал на противосолнечных
козырьках, подсветка перчаточного ящика, переносная лампа.



F8



20 A


Автомагнитола, радиотелефон, CD-чейнджер, многофункциональный
дисплей, контроль давления воздуха в шинах.



F9



30 A

Розетка 12 В передняя.


F10



15 A

Подрулевые переключатели, сирена, ЭБУ охранной
сигнализации.


F11



15 A

Цепь слабого тока замка зажигания.

1
188
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

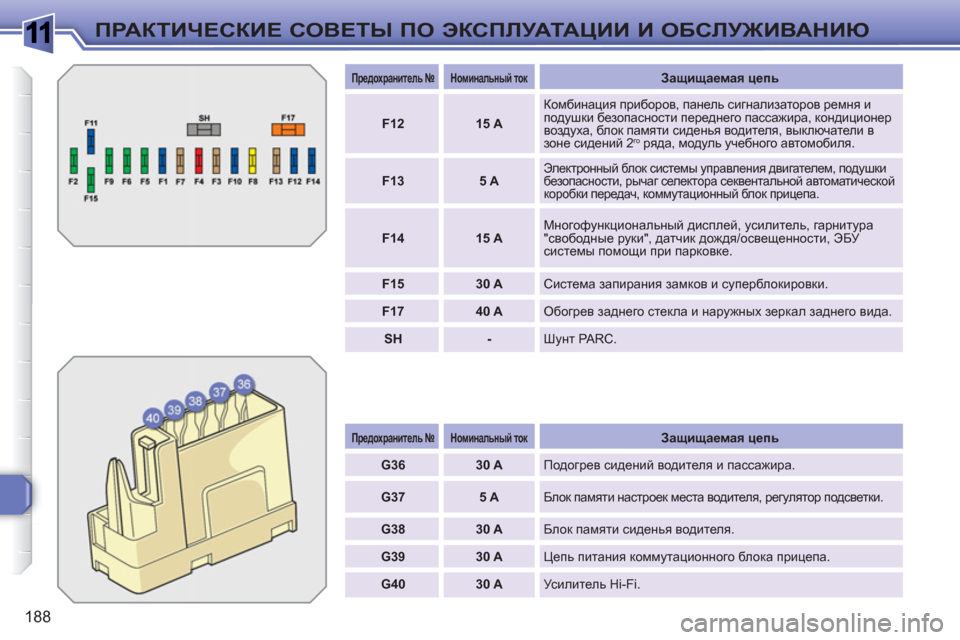

Предохранитель №



Номинальный ток


Защищаемая цепь



G36



30 A

Подогрев сидений водителя и пассажира.


G37



5 A

Блок памяти настроек места водителя, регулятор подсветки.


G38



30 A

Блок памяти сиденья водителя.


G39



30 A

Цепь питания коммутационного блока прицепа.


G40



30 A

Усилитель Hi-Fi.

Предохранитель №



Номинальный ток


Защищаемая цепь



F12



15 A

Комбинация приборов, панель сигнализаторов ремня и
подушки безопасности переднего пассажира, кондиционер
воздуха, бл ок памяти сиденья водителя, выключатели в
зоне сидений 2
го ряда, модуль учебного автомобиля.


F13



5 A



Электронный бл ок системы управления двигателем, подушки
безопасности, рычаг селектора секвентальной автоматической
коробки передач, коммутационный бл ок прицепа.



F14



15 A

Многофункциональный дисплей, усилитель, гарнитура
"свободные руки", датчик дождя/освещенности, ЭБУ
системы помощи при парковке.


F15



30 A

Система запирания замков и суперблокировки.


F17



40 A

Обогрев заднего стекла и наружных зеркал заднего вида.


SH



-

Шунт PARC.

1
189
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

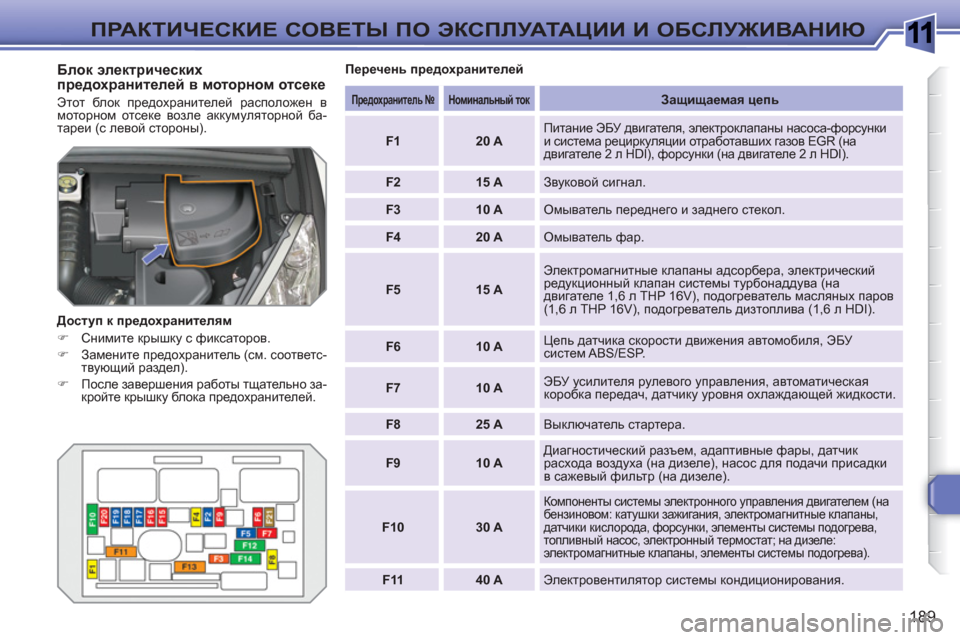

Блок электрических
предохранителей в моторном отсеке

Этот бл ок предохранителей расположен в
моторном отсеке возле аккумуляторной ба-
тареи (с левой стороны).

Доступ к предохранителям


)
Снимите крышку с фиксаторов.

)
Замените предохранитель (см. соответс-
твующий раздел).

)
После завершения работы тщательно за-
кройте крышку бл ок а предохранителей.

Перечень предохранителей

Предохранитель №




Номинальный ток



Защищаемая цепь



F1



20 A

Питание ЭБУ двигателя, электроклапаны насоса-форсунки
и система рециркуляции отработавших газов EGR (на
двигателе 2 л HDI), форсунки (на двигателе 2 л HDI).


F2



15 A

Звуковой сигнал.


F3



10 A

Омыватель переднего и заднего стекол.


F4



20 A

Омыватель фар.


F5



15 A

Электромагнитные клапаны адсорбера, электрический
редукционный клапан системы турбонаддува (
на
двигателе 1,6 л THP 16V), подогреватель масляных паров
(1,6 л THP 16V), подогреватель дизтоплива (1,6 л HDI).


F6



10 A

Цепь датчика скорости движения автомобиля, ЭБУ
систем ABS/ESP.


F7



10 A

ЭБУ усилителя рулевого управления, автоматическая
коробка передач, датчику уровня охлаждающей жидкости.


F8



25 A

Выключатель стартера.


F9



10 A

Диагностический разъем, адаптивные фары, датчик
расхода воздуха (на дизеле
), насос для подачи присадки
в сажевый фильтр (на дизеле).


F10



30 A



Компоненты системы электронного управления двигателем (на
бензиновом: катушки зажигания, электромагнитные клапаны,
датчики кислорода, форсунки, элементы системы подогрева,
топливный насос, электронный термостат; на дизеле:
электромагнитные клапаны, элементы системы подогрева).



F11



40 A

Электровентилятор системы кондиционирования.

1
190
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ



Предохранитель №



Номинальный ток


Защищаемая цепь



F12



30 A

Малая/большая скорость работы очистителя ветрового
стекла.


F13



40 A

Питание интеллектуального коммутационного блока
(+ от замка зажигания).


F14



30 A

Электромагнитный клапан давления турбонаддува.


F15



10 A

Правая фара дальнего света.


F16



10 A

Левая фара дальнего света.


F17



15 A

Левая фара ближнего света.


F18



15 A

Правая фара ближнего света.


F19



15 A



Подогреватель масляных паров (1,4 л 16V и 1,6 л VTi 16V),
электромагнитный клапан адсорбера (1,4 л 16V и 1,6 л VTi 16V),
датчики кислорода (на бензиновых двигателях), электромагнитные
клапаны системы охлаждения воздуха (дизель).



F20



10 A

Электронный термостат, электромагнитные клапаны
системы регулирования топливоподачи, датчик расхода
воздуха (1,6 л THP 200), электромагнитный клапан
системы регулирования давления турбонаддува (дизель),
датчик уровня охлаждающей жидкости (на дизеле).


F21



5 A



Питание реле вентилятора системы охлаждения двигателя,
выключатель реле системы "Valvetronic" (1,4 л 16V и 1,6 л VTi
16V), охлаждение турбонаддува (1,6 л THP 16V), двигатель
Valvetronoc (1,6 л THP 200), датчик расхода воздуха (1,6 л HDI).
