2010.5 Peugeot 308 SW BL Инструкция по эксплуатации (in Russian)

1
i
175
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ


Установка колеса со штампованным
диском или колеса-"галеты"
Если на Вашем автомобиле установле-
ны легкосплавные колесные диски, то
при затяжке болтов Вы заметите, что
их опорные поверхности не касаются
плоскости штампованного диска и дис-
ка-"галеты". Это - нормальное явление,
так как диск прижимается к ступице ко-
ническими фасками болтов.

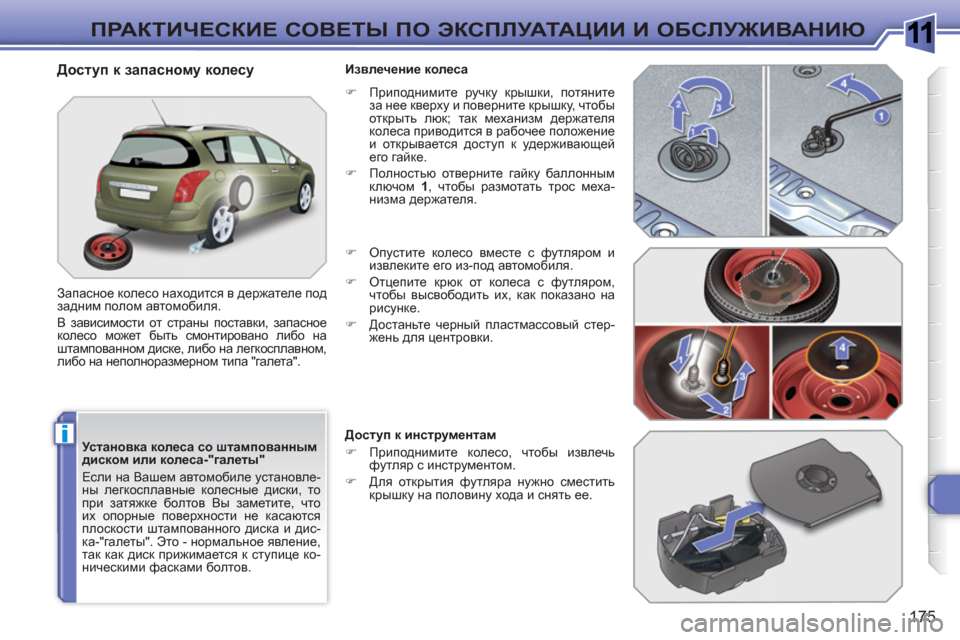

Доступ к запасному колесу

Запасное колесо находится в держателе под
задним полом автомобиля.
В зависимости от страны поставки, запасное
колесо может быть смонтировано либо на
штампованном диске, либо на легкосплавном,
либо на неполноразмерном типа "галета".
Извлечение колеса



)
Приподнимите ручку крышки, потяните
за нее кверху и поверните крышку, чтобы
открыть люк; так механизм
держателя
колеса приводится в рабочее положение
и открывается доступ к удерживающей
его гайке.

)
Полностью отверните гайку баллонным
ключом 1
, чтобы размотать трос меха-
низма держателя.

)
Опустите колесо вместе с футляром и
извлеките его из-под автомобиля.

)
Отцепите крюк от колеса с футляром,
чтобы высвободить их, как
показано на
рисунке.

)
Достаньте черный пластмассовый стер-
жень для центровки.

Доступ к инструментам


)
Приподнимите колесо, чтобы извлечь
футляр с инструментом.

)
Для открытия футляра нужно сместить
крышку на половину хода и снять ее.

1
i
i
176
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ


Датчик давления воздуха в колесе
Запасное колесо не оснащено датчи-
ком падения давления воздуха. Проко-
лотое колесо следует отремонтировать
в сервисной сети PEUGEOT.

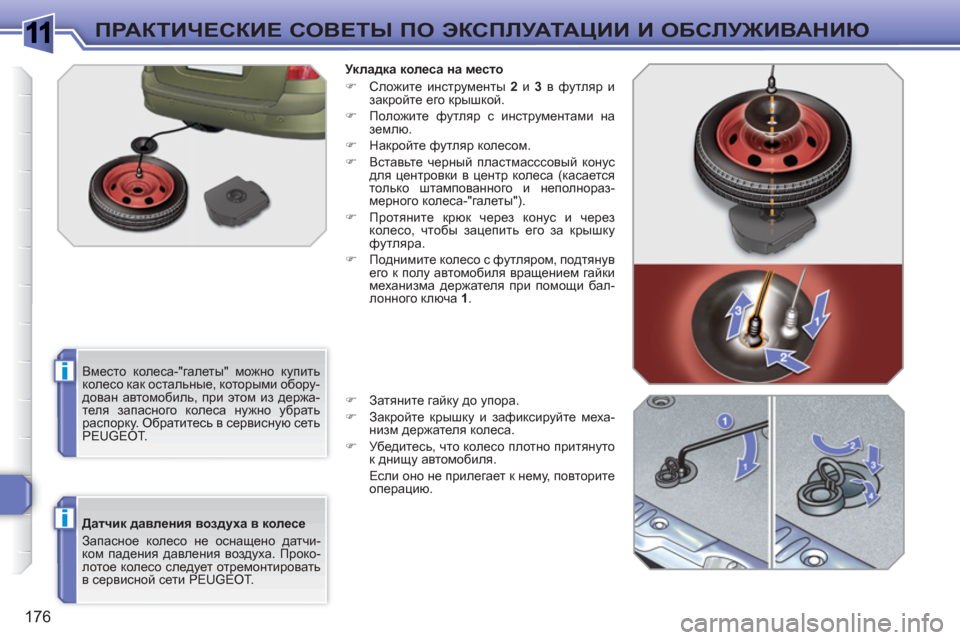

Укладка колеса на место


)
Сложите инструменты 2
и 3
в футляр и
закройте его крышкой.

)
Положите футляр с инструментами на
землю.

)
Накройте футляр
колесом.

)
Вставьте черный пластмасссовый конус
для центровки в центр колеса (касается
только штампованного и неполнораз-
мерного колеса-"галеты").

)
Протяните крюк через конус и через
колесо, чтобы зацепить его за крышку
футляра.

)
Поднимите колесо с футляром, подтянув
его к полу автомобиля вращением гайки
механизма держателя при помощи
бал-
лонного ключа 1
.

)
Затяните гайку до упора.

)
Закройте крышку и зафиксируйте меха-
низм держателя колеса.

)
Убедитесь, что колесо плотно притянуто
к днищу автомобиля.
Если оно не прилегает к нему, повторите
операцию.

Вместо колеса-"галеты" можно купить
колесо как остальные, которыми обору-
дован автомобиль,
при этом из держа-
теля запасного колеса нужно убрать
распорку. Обратитесь в сервисную сеть
PEUGEOT.

1
i
177
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ


Меры предосторожности
Установите автомобиль так, чтобы не
мешать движению транспорта: при
этом площадка должна быть, по воз-
можности, твердой, горизонтальной и
нескользкой.
Включите стояночный тормоз, выклю-
чите зажигание и включите первую пе-
редачу
* , чтобы заблокировать колеса.
При необходимости, подложите упор
под колесо, расположенное по диагона-
ли от заменяемого.

Убедитесь, что в автомобиле никого не
осталось, а Ваши пассажиры отошли от
автомобиля на безопасное расстояние.
Категорически запрещается находиться
под автомобилем, стоящим только на
домкрате; пользуйтесь подставками.










Демонтаж колеса

Последовательность операций


)
Наденьте переходник 3
на баллонный
ключ 1
, чтобы отвернуть антикражный
болт.

)
Ослабьте затяжку других болтов при по-
мощи только баллонного ключа 1
.

)
Установите домкрат 2
под одно из двух
опорных гнезд - переднее А
или заднее B

в нижней части кузова, расположенное
ближе к снимаемому
колесу.

)
Расправьте домкрат 2
, пока его опорная
пята не станет на землю. Убедитесь,
что нижняя пята домкрата расположена
в точности под верхним опорным гнез-
дом А
или B
, в которое упирается дом-
крат.

)
Поднимите автомобиль так, чтобы под
колесом образовалось пространство,
достаточное для беспрепятственной ус-
тановки накачанного запасного
колеса.

)
Выньте колесные болты и сложите их в
чистое место.

)
Снимите колесо.



*

переведите рычаг селектора в положение R

на секвентальной коробке; в положение P
-
на автоматической коробке передач.

1
i
178
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

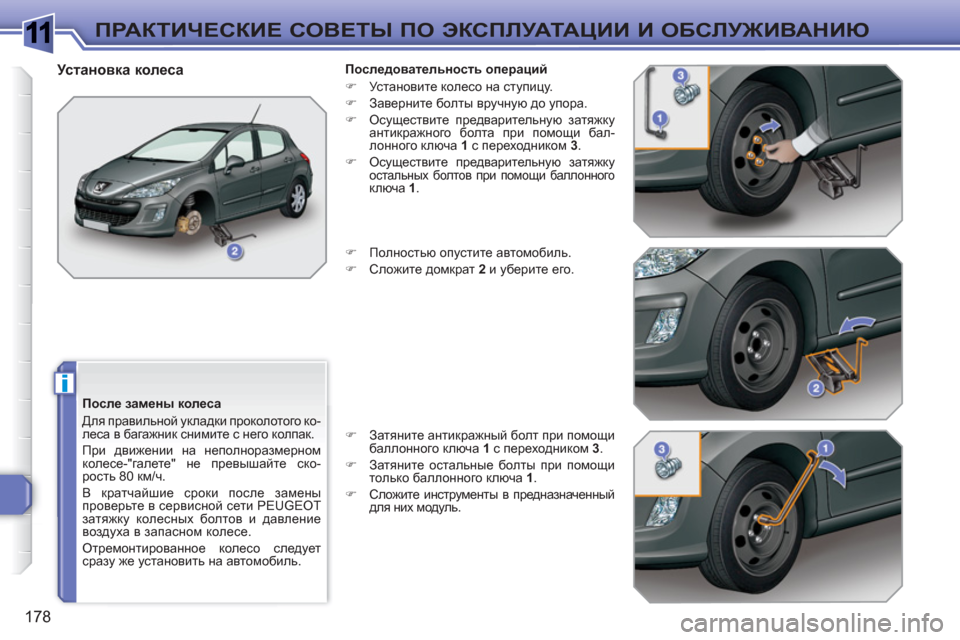

После замены колеса
Для правильной укладки проколотого ко-
леса в багажник снимите с него колпак.
При движении на неполноразмерном
колесе-"галете" не превышайте ско-
рость 80 км/ч.
В кратчайшие сроки после замены
проверьте в сервисной сети PEUGEOT
затяжку колесных болтов и давление
воздуха в запасном колесе.
Отремонтированное колесо следует
сразу
же установить на автомобиль.


Установка колеса

Последовательность операций


)
Установите колесо на ступицу.

)
Заверните болты вручную до упора.

)
Осуществите предварительную затяжку
антикражного болта при помощи бал-
лонного ключа 1
с переходником 3
.

)
Осуществите предварительную затяжку
остальных болтов при помощи баллонного ключа 1
.

)
Полностью опустите автомобиль.

)
Сложите домкрат 2
и уберите его.

)
Затяните антикражный болт при помощи
баллонного ключа 1
с переходником 3
.

)
Затяните остальные болты при помощи
только баллонного ключа 1
.

)
Сложите инструменты в предназначенный
для них модуль.

1
!
!
!
179
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ


Внимание! Высокое напряжение!
Ксеноновые лампы (D1S-35 Вт) следу-
ет заменять только в сервисной сети
PEUGEOT.

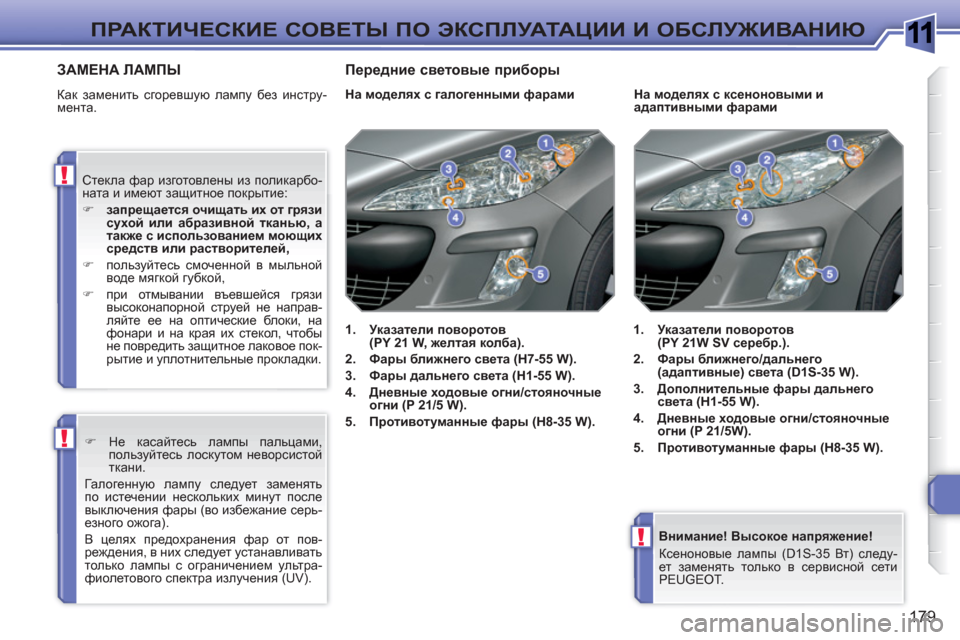

ЗАМЕНА ЛАМПЫ

Как заменить сгоревшую лампу без инстру-
мента.






На моделях с галогенными фарами


1.
Указатели поворотов
(PY 21 W, желтая колба).


2.
Фары ближнего света (H7-55 W).


3.
Фары дальнего света (H1-55 W).


4.
Дневные ходовые огни/стояночные
огни (P 21/5 W).


5.
Противотуманные фары (H8-35 W).





1.
Указатели поворотов
(PY 21W SV серебр.).


2.
Фары ближнего/дальнего
(
адаптивные) света (D1S-35 W).


3.
Дополнительные фары дальнего
света (H1-55 W).


4.
Дневные ходовые огни/стояночные
огни (P 21/5W).


5.
Противотуманные фары (H8-35 W).






























На моделях с ксеноновыми и
адаптивными фарами
Стекла фар изготовлены из поликарбо-
ната и имеют защитное покрытие:


)
запрещается очищать их от грязи
сухой или абразивной тканью, а
также с
использованием моющих
средств или растворителей,


)
пользуйтесь смоченной в мыльной
воде мягкой губкой,

)
при отмывании въевшейся грязи
высоконапорной струей не направ-
ляйте ее на оптические блоки, на
фонари и на края их стекол, чтобы
не повредить защитное лаковое пок-
рытие и уплотнительные прокладки.



)
Не касайтесь лампы
пальцами,
пользуйтесь лоскутом неворсистой
ткани.
Галогенную лампу следует заменять
по истечении нескольких минут после
выключения фары (во избежание серь-
езного ожога).
В целях предохранения фар от пов-
реждения, в них следует устанавливать
только лампы с ограничением ультра-
фиолетового спектра излучения (UV).


Передние световые приборы

1
i
!
180
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

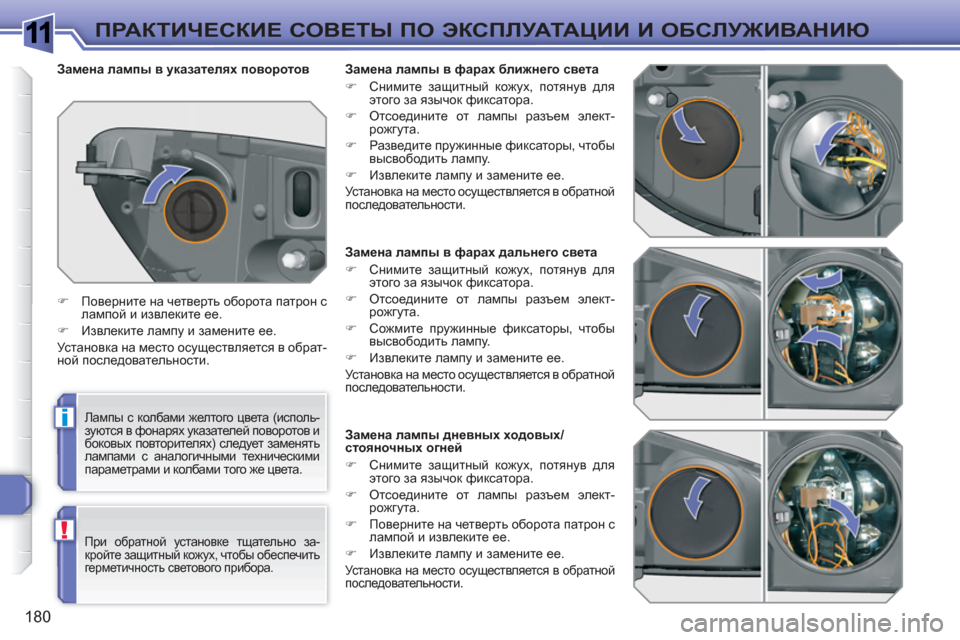

Замена лампы в фарах дальнего света


)
Снимите защитный кожух, потянув для
этого за язычок фиксатора.

)
Отсоедините от лампы разъем элект-
рожгута.

)
Сожмите пружинные фиксаторы, чтобы
высвободить лампу.

)
Извлеките лампу и замените ее.
Установка на место осуществляется в обратной
последовательности.

Замена лампы дневных ходовых
/
стояночных огней


)
Снимите защитный кожух, потянув для
этого за язычок фиксатора.

)
Отсоедините от лампы разъем элект-
рожгута.

)
Поверните на четверть оборота патрон с
лампой и извлеките ее.

)
Извлеките лампу и замените ее.

Установка на место осуществляется в обратной
последовательности.








Замена лампы в фарах ближнего света


)
Снимите защитный кожух, потянув для
этого за язычок фиксатора.

)
Отсоедините от лампы разъем элект-
рожгута.

)
Разведите пружинные фиксаторы, чтобы
высвободить лампу.

)
Извлеките лампу и замените ее.
Установка на место осуществляется в обратной
последовательности.


Замена лампы в указателях поворотов


)
Поверните на четверть оборота патрон с
лампой и извлеките ее.

)
Извлеките лампу и замените ее.
Установка на место осуществляется в обрат-
ной последовательности.
Лампы с колбами желтого цвета (исполь-
зуются в фонарях указателей поворотов и
боковых повторителях) следует заменять
лампами с аналогичными техническими
параметрами и
колбами того же цвета.

При обратной установке тщательно за-
кройте защитный кожух, чтобы обеспечить
герметичность светового прибора.

1
181
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

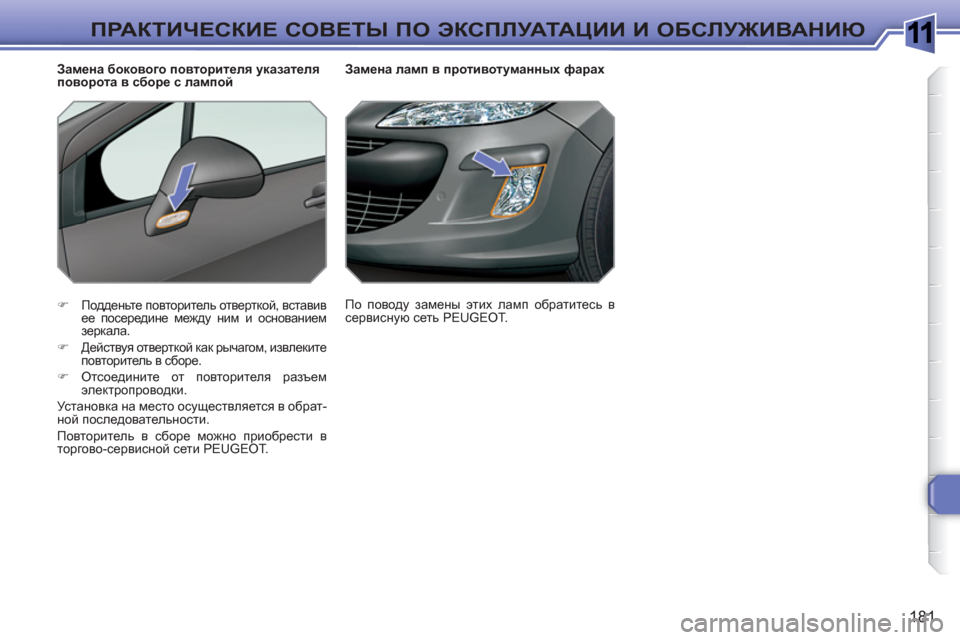

Замена ламп в противотуманных фарах


)
Подденьте повторитель отверткой, вставив
ее посередине между ним и основанием
зеркала.

)
Действуя отверткой как рычагом, извлеките
повторитель в сборе.

)
Отсоедините от повторителя разъем
электропроводки.
Установка на место осуществляется в обрат-
ной последовательности.
Повторитель в сборе можно приобрести в
торгово-сервисной
сети PEUGEOT.

Замена бокового повторителя указателя
поворота в сборе с лампой
По поводу замены этих ламп обратитесь в
сервисную сеть PEUGEOT.

1
i
182
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

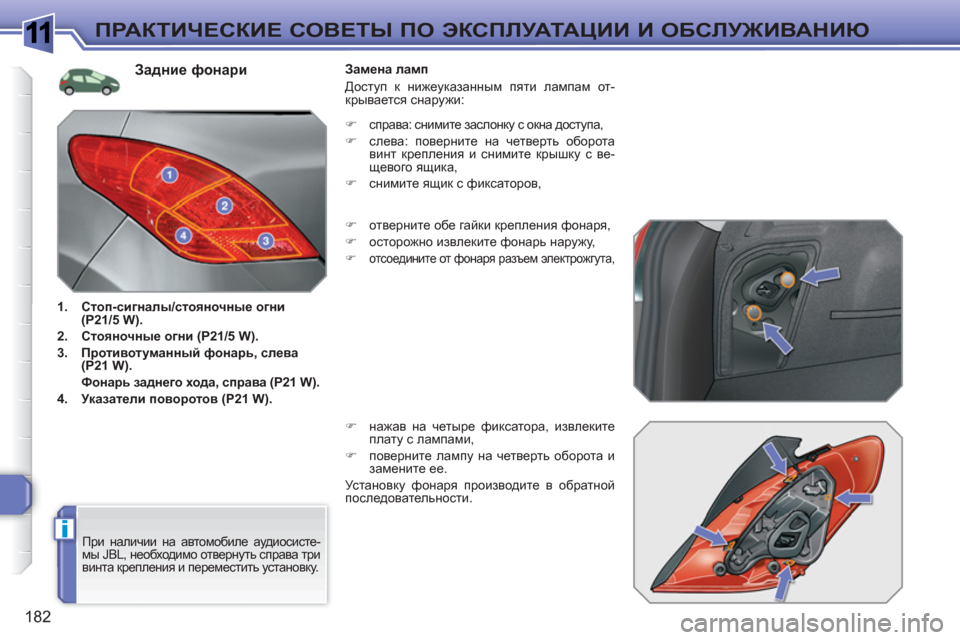

Задние фонари



1.
Стоп-сигналы/стояночные огни
(P21/5 W).


2.
Стояночные огни (P21/5 W).


3.
Противотуманный фонарь, слева
(P21 W).

Фонарь заднего хода, справа (P21 W).

4.
Указатели поворотов (P21 W).


Замена ламп
Доступ к нижеуказанным пяти лампам от-
крывается снаружи:

)
отверните обе гайки крепления фонаря,

)
осторожно извлеките фонарь наружу,


)
отсоедините от фонаря разъем электрожгута,

)
нажав на четыре фиксатора, извлеките
плату с лампами,

)
поверните лампу на четверть оборота и
замените ее.
Установку фонаря производите в обратной
последовательности.
При наличии на автомобиле аудиосисте-
мы JBL, необходимо отвернуть справа три
винта крепления и переместить установку.

)
справа: снимите заслонку с окна доступа,

)
слева: поверните на четверть оборота
винт крепления и снимите крышку с ве-
щевого ящика,

)
снимите ящик с фиксаторов,
