i

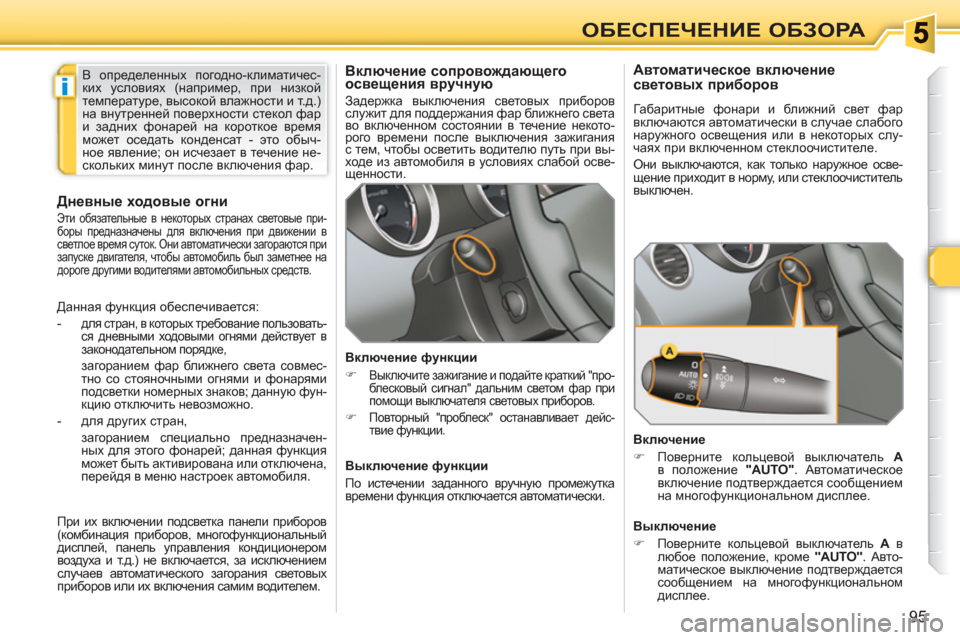

95
ОБЕСПЕЧЕНИЕ ОБЗОРА






Включение сопровождающего
освещения вручную

Задержка выключения световых приборов
служит для поддержания фар ближнего света
во включенном состоянии в течение некото-
рого времени после выключения зажигания
с тем, чтобы осветить водителю путь при вы-
ходе из автомобиля в условиях слабой осве-
щенности.

Включение функции


)

Выключите зажигание и подайте краткий "про-
блесковый сигнал" дальним светом фар при
помощи выключателя световых приборов.

)
Повторный "проблеск" останавливает дейс-
твие функции.



Выключение функции
По истечении заданного вручную промежутка
времени функция отключается автоматически.








Дневные ходовые огни
Эти обязательные в некоторых странах световые при-
боры предназначены для включения при движении в
светлое время суток. Они автоматически загораются при
запуске двигателя, чтобы автомобиль был заметнее на
дороге другими водителями автомобильных средств.

В определенных погодно-климатичес-
ких условиях (например, при низкой
температуре, высокой влажности и т.д.)
на внутренней поверхности стекол фар
и задних фонарей на короткое время
может оседать конденсат - это обыч-
ное явление; он исчезает в течение не-
скольких минут после включения фар.


При их включении подсветка панели приборов
(
комбинация приборов, многофункциональный
дисплей, панель управления кондиционером
воздуха и т.д.) не включается, за исключением
случаев автоматического загорания световых
приборов или их включения самим водителем.











Автоматическое включение
световых приборов

Габаритные фонари и ближний свет фар
включаются автоматически в случае слабого
наружного освещения или в некоторых слу-
чаях при включенном стеклоочистителе.
Они выключаются, как только наружное осве-
щение приходит в норму, или стеклоочиститель
выключен.

Включение


)
Поверните кольцевой выключатель A

в положение "AUTO"
. Автоматическое
включение подтверждается сообщением
на многофункциональном
дисплее.


Выключение


)
Поверните кольцевой выключатель A
в
любое положение, кроме "AUTO"
. Авто-
матическое выключение подтверждается
сообщением на многофункциональном
дисплее.

Данная функция обеспечивается:



- для стран, в которых требование пользовать-
ся дневными ходовыми огнями действует в
законодательном порядке,
загоранием фар ближнего света совмес-
тно со стояночными огнями и фонарями
подсветки номерных знаков; данную фун-
кцию отключить невозможно.

- для других стран,
загоранием специально предназначен-
ных для этого фонарей; данная функция
может быть активирована или отключена,
перейдя в меню настроек автомобиля.

i
!
i

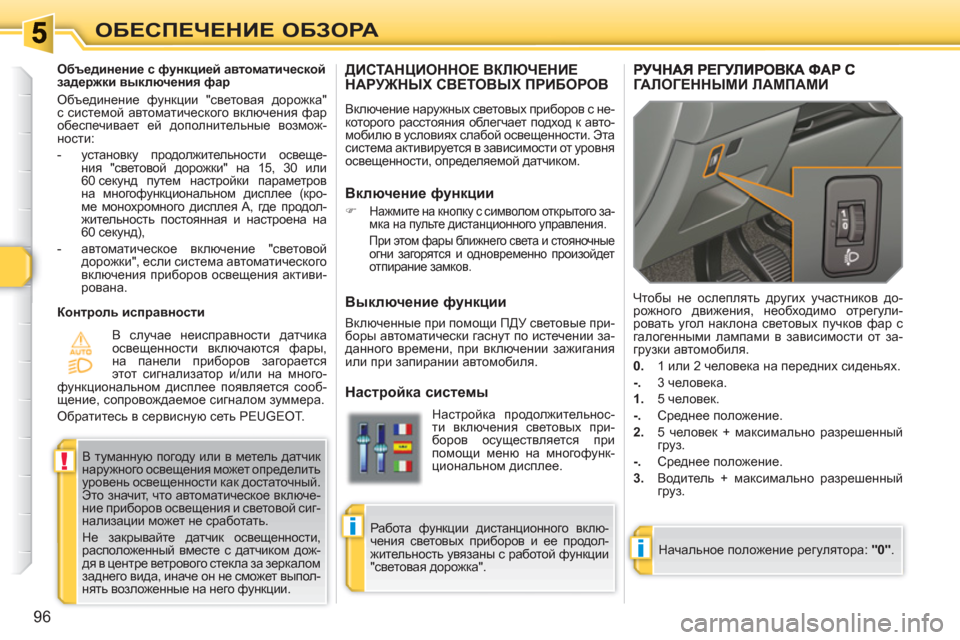

96
ОБЕСПЕЧЕНИЕ ОБЗОРА
ДИСТАНЦИОННОЕ ВКЛЮЧЕНИЕ НАРУЖНЫХ СВЕТОВЫХ ПРИБОРОВ

Включение наружных световых приборов с не-
которого расстояния облегчает подход к авто-
мобилю в условиях слабой освещенности. Эта
система активируется в зависимости от уровня
освещенности, определяемой датчиком.


Включение функции




)
Нажмите на кнопку с символом открытого за-
мка на пульте дистанционного управления.
При этом фары ближнего света и стояночные огни загорятся и одновременно произойдет
отпирание замков.




Настройка системы


Настройка продолжительнос-
ти включения световых при-
боров осуществляется при
помощи меню на многофунк-
циональном дисплее.
Работа функции дистанционного вклю-
чения световых приборов и ее продол-
жительность увязаны с работой функции
"световая дорожка".
В туманную погоду или в метель датчик
наружного освещения может определить
уровень освещенности как достаточный.
Это значит
, что автоматическое включе-
ние приборов освещения и световой сиг-
нализации может не сработать.
Не закрывайте датчик освещенности,
расположенный вместе с датчиком дож-
дя в центре ветрового стекла за зеркалом
заднего вида, иначе он не сможет выпол-
нять возложенные на него функции.

Объединение с функцией автоматической
задержки выключения фар

Объединение функции "световая дорожка"
с системой автоматического включения фар
обеспечивает ей дополнительные возмож-
ности:


- установку продолжительности освеще-
ния "световой дорожки" на 15, 30 или
60 секунд путем настройки параметров
на многофункциональном дисплее (кро-
ме монохромного дисплея A, где продол-
жительность постоянная и настроена на
60 секунд),

- автоматическое включение "световой
дорожки", если система
автоматического
включения приборов освещения активи-
рована.


Контроль исправности
В случае неисправности датчика
освещенности включаются фары,
на панели приборов загорается
этот сигнализатор и/или на много-
функциональном дисплее появляется сооб-
щение, сопровождаемое сигналом зуммера.
Обратитесь в сервисную сеть PEUGEOT.
ГАЛОГЕННЫМИ ЛАМПАМИ

Начальное положение регулятора: "0"
. Чтобы не ослеплять других участников до-
рожного движения, необходимо отрегули-
ровать угол наклона световых пучков фар с
галогенными лампами в зависимости от за-
грузки автомобиля.

0.
1 или 2 человека на передних сиденьях.

-.
3 человека.

1.
5 человек.

-.
Среднее положение.

2.
5 человек + максимально разрешенный
груз.

-.
Среднее положение.

3.
Водитель + максимально разрешенный
груз.


Выключение функции


Включенные при помощи ПДУ световые при-
боры автоматически гаснут по истечении за-
данного времени, при включении зажигания
или при запирании автомобиля.

!
i

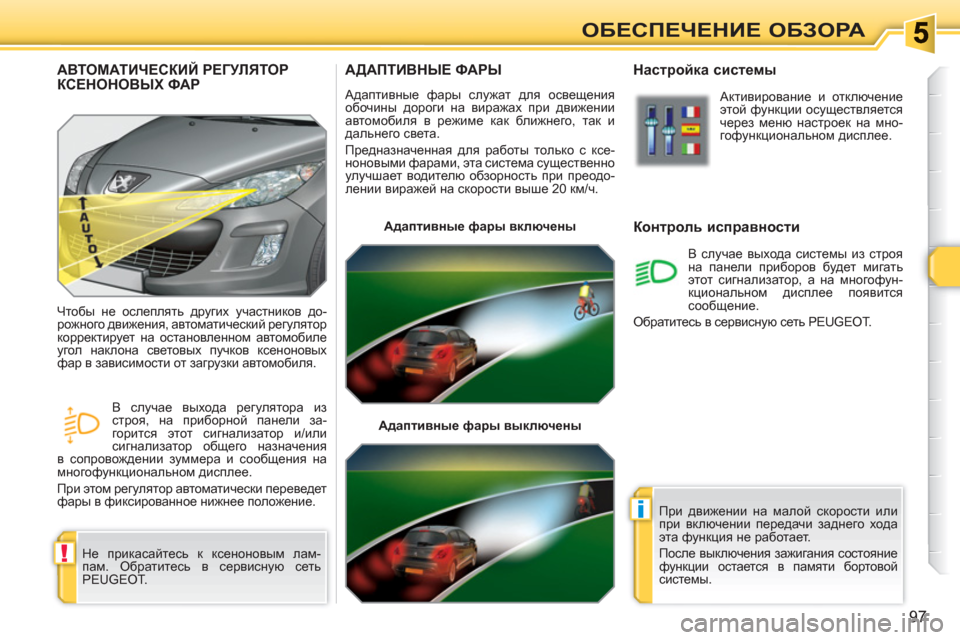

97
ОБЕСПЕЧЕНИЕ ОБЗОРА
АДАПТИВНЫЕ ФАРЫ

Адаптивные фары служат для освещения
обочины дороги на виражах при движении
автомобиля в режиме как ближнего, так и
дальнего света.
Предназначенная для работы только с ксе-
ноновыми фарами, эта система существенно
улучшает водителю обзорность при преодо-
лении виражей на скорости выше 20 км/ч.

Адаптивные фары включены


Адаптивные фары выключены



Настройка системы

Контроль исправности

Активирование и отключение
этой функции осуществляется
через меню настроек на мно-
гофункциональном дисплее.
В случае выхода системы из строя
на панели приборов будет мигать
этот сигнализатор, а на многофун-
кциональном дисплее появится
сообщение.
Обратитесь в сервисную сеть PEUGEOT.
АВТОМАТИЧЕСКИЙ РЕГУЛЯТОР КСЕНОНОВЫХ ФАР

Не прикасайтесь к ксеноновым лам-
пам. Обратитесь в сервисную сеть
PEUGEOT. Чтобы не ослеплять других участников до-
рожного движения, автоматический регулятор
корректирует на остановленном автомобиле
угол наклона световых пучков ксеноновых
фар в зависимости от загрузки автомобиля.
В случае выхода регулятора из
строя, на приборной панели за-
горится этот сигнализатор и/
или
сигнализатор общего назначения
в сопровождении зуммера и сообщения на
многофункциональном дисплее.
При этом регулятор автоматически переведет
фары в фиксированное нижнее положение.
При движении на малой скорости или
при включении передачи заднего хода
эта функция не работает.
После выключения зажигания состояние
функции остается в памяти бортовой
системы.

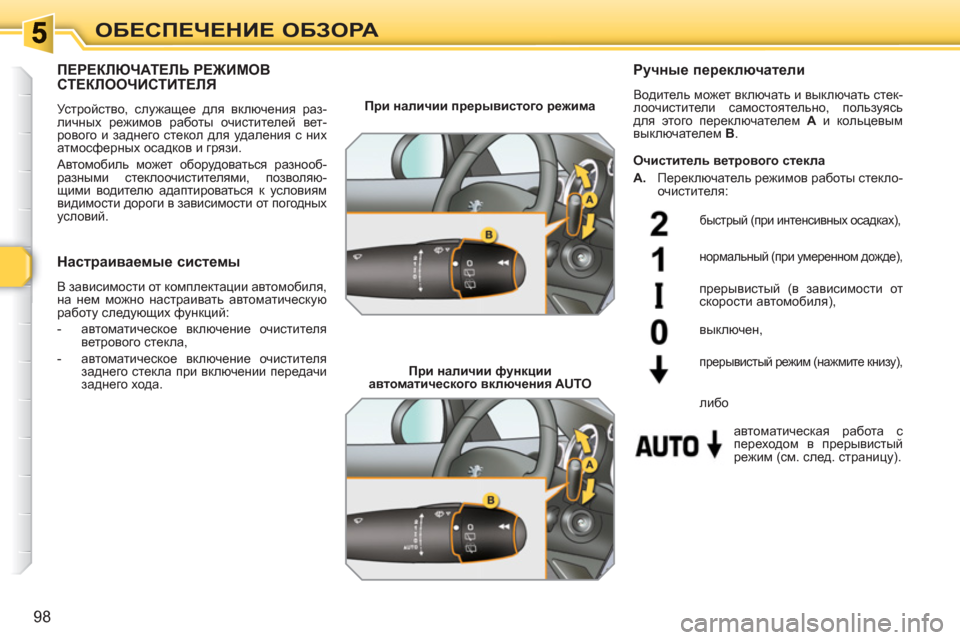

98
ОБЕСПЕЧЕНИЕ ОБЗОРА
ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМОВСТЕКЛООЧИСТИТЕЛЯ

Устройство, служащее для включения раз-
личных режимов работы очистителей вет-
рового и заднего стекол для удаления с них
атмосферных осадков и грязи.
Автомобиль может оборудоваться разнооб-
разными стеклоочистителями, позволяю-
щими водителю адаптироваться к условиям
видимости дороги в зависимости от погодных
условий.


Ручные переключатели

Водитель может включать и выключать стек-
лоочистители самостоятельно, пользуясь
для этого переключателем A
и кольцевым
выключателем B
.

При наличии прерывистого режима




При наличии функции
автоматического включения AUTO


быстрый (при интенсивных осадках),
нормальный (при умеренном дожде),

прерывистый (в зависимости от
скорости автомобиля),
автоматическая работа с
переходом в прерывистый
режим (см. след. страницу). выключен,


прерывистый режим (нажмите книзу),


Настраиваемые системы

В зависимости от комплектации автомобиля,
на нем можно настраивать автоматическую
работу следующих функций:


- автоматическое включение очистителя
ветрового стекла,

- автоматическое включение очистителя
заднего стекла при включении передачи
заднего хода.

Очиститель ветрового стекла

A.
Переключатель режимов работы стекло-
очистителя:





либо

!

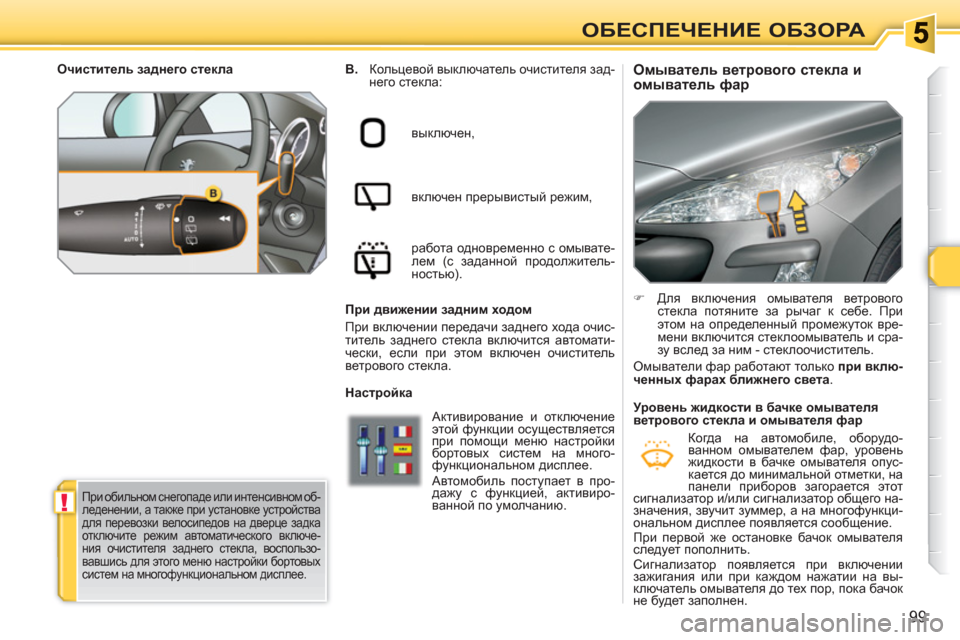

99
ОБЕСПЕЧЕНИЕ ОБЗОРА










Омыватель ветрового стекла и
омыватель фар

B.
Кольцевой выключатель очистителя зад-
него стекла:
выключен,
включен прерывистый режим,
работа одновременно с омывате-
лем (с заданной продолжитель-
ностью).

Настройка

)
Для включения омывателя ветрового
стекла потяните за рычаг к себе. При
этом на определенный промежуток вре-
мени включится стеклоомыватель и сра-
зу вслед за ним - стеклоочиститель
.
Омыватели фар работают только при вклю-
ченных фарах ближнего света
.











Очиститель заднего стекла

При обильном снегопаде или интенсивном об-
леденении, а также при установке устройства
для перевозки велосипедов на дверце задка
отключите режим автоматического включе-
ния очистителя заднего стекла, воспользо-
вавшись для этого меню настройки бортовых
систем на многофункциональном дисплее.











Уровень жидкости в бачке омывателя
ветрового стекла и омывателя фар
Когда на автомобиле, оборудо-
ванном омывателем фар, уровень
жидкости в бачке омывателя опус-
кается до минимальной отметки, на
панели приборов загорается этот
сигнализатор и/или сигнализатор общего на-
значения, звучит зуммер, а на многофункци-
ональном дисплее появляется сообщение.
При первой
же остановке бачок омывателя
следует пополнить.
Сигнализатор появляется при включении
зажигания или при каждом нажатии на вы-
ключатель омывателя до тех пор, пока бачок
не будет заполнен.
Активирование и отключение
этой функции осуществляется
при помощи меню настройки
бортовых систем на много-
функциональном дисплее.
Автомобиль поступает в про-
дажу
с функцией, активиро-
ванной по умолчанию.

При движении задним ходом
При включении передачи заднего хода очис-
титель заднего стекла включится автомати-
чески, если при этом включен очиститель
ветрового стекла.

!
i
i

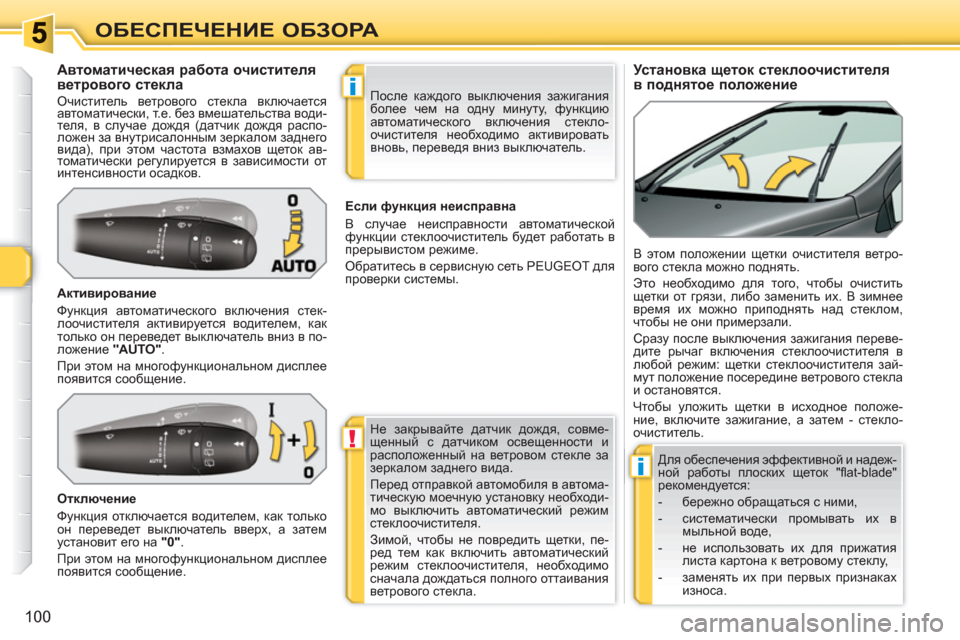

100
ОБЕСПЕЧЕНИЕ ОБЗОРА









Установка щеток стеклоочистителя
в поднятое положение










Автоматическая работа очистителя
ветрового стекла

Очиститель ветрового стекла включается
автоматически, т.е. без вмешательства води-
теля, в случае дождя (датчик дождя распо-
ложен за внутрисалонным зеркалом заднего
вида), при этом частота взмахов щеток ав-
томатически регулируется в зависимости от
интенсивности осадков.

Активирование
Функция автоматического включения стек-
лоочистителя активируется водителем, как
только он переведет выключатель вниз
в по-
ложение "AUTO"
.
При этом на многофункциональном дисплее
появится сообщение. В этом положении щетки очистителя ветро-
вого стекла можно поднять.
Это необходимо для того, чтобы очистить
щетки от грязи, либо заменить их. В зимнее
время их можно приподнять над стеклом,
чтобы не они примерзали.
Сразу после выключения зажигания переве-
дите рычаг включения стеклоочистителя в
любой режим: щетки стеклоочистителя зай-
мут положение посередине ветрового стекла
и остановятся.
Чтобы уложить щетки в исходное положе-
ние, включите зажигание, а затем - стекло-
очиститель. Не закрывайте датчик дождя, совме-
щенный с датчиком освещенности и
расположенный на ветровом стекле за
зеркалом заднего
вида.
Перед отправкой автомобиля в автома-
тическую моечную установку необходи-
мо выключить автоматический режим
стеклоочистителя.
Зимой, чтобы не повредить щетки, пе-
ред тем как включить автоматический
режим стеклоочистителя, необходимо
сначала дождаться полного оттаивания
ветрового стекла.
После каждого выключения зажигания
более чем на одну минуту, функцию
автоматического включения стекло-
очистителя
необходимо активировать
вновь, переведя вниз выключатель.

Отключение
Функция отключается водителем, как только
он переведет выключатель вверх, а затем
установит его на "0"
.
При этом на многофункциональном дисплее
появится сообщение.
Если функция неисправна
В случае неисправности автоматической
функции стеклоочиститель будет работать в
прерывистом режиме.
Обратитесь в сервисную сеть
PEUGEOT для
проверки системы.
Для обеспечения эффективной и надеж-
ной работы плоских щеток "fl at-blade"
рекомендуется:


- бережно обращаться с ними,

- систематически промывать их в
мыльной воде,

- не использовать их для прижатия
листа картона к ветровому стеклу,

- заменять их при первых признаках
износа.

i
i
!

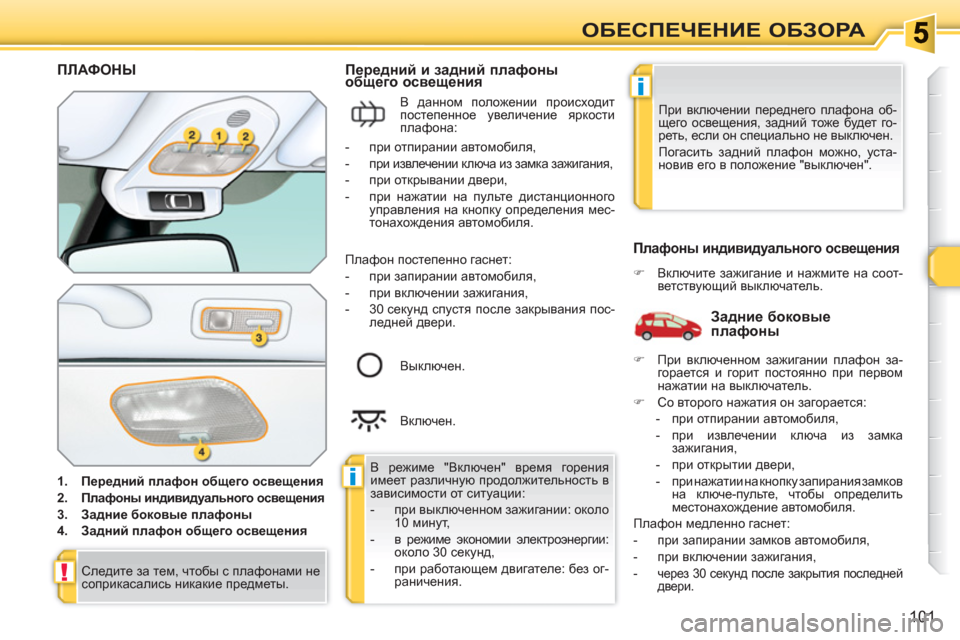

101
ОБЕСПЕЧЕНИЕ ОБЗОРА
ПЛАФОНЫ



1.
Передний плафон общего освещения


2.
Плафоны индивидуального освещения


3.
Задние боковые плафоны


4.
Задний плафон общего освещения




Передний и задний плафоны
общего освещения

В данном положении происходит
постепенное увеличение яркости
плафона:


Плафоны индивидуального освещения



)
Включите зажигание и нажмите на соот-
ветствующий выключатель.

В режиме "Включен" время горения
имеет различную продолжительность в
зависимости от ситуации:


- при выключенном зажигании: около
10 минут,

- в режиме экономии электроэнергии:
около 30 секунд,

- при работающем двигателе: без ог-
раничения.

- при отпирании автомобиля,

-
при извлечении ключа из замка зажигания,

- при открывании двери,

- при нажатии на пульте дистанционного
управления на кнопку определения мес-
тонахождения автомобиля.
Выключен.
Включен. При включении переднего плафона об-
щего освещения, задний тоже будет го-
реть, если он специально не выключен.
Погасить задний плафон можно, уста-новив его в положение "выключен".


Задние боковые
плафоны

Плафон постепенно гаснет:


- при запирании автомобиля,

- при включении зажигания,

- 30 секунд спустя после закрывания пос-
ледней двери.
Следите за тем, чтобы с плафонами не
соприкасались никакие предметы.

)
При включенном зажигании плафон за-
горается и горит постоянно при первом
нажатии на выключатель.

)
Со второго
нажатия он загорается:


- при отпирании автомобиля,

- при извлечении ключа из замка
зажигания,

- при открытии двери,

- при нажатии на кнопку запирания замков
на ключе-пульте, чтобы определить
местонахождение автомобиля.

Плафон медленно гаснет:


- при запирании замков автомобиля,

- при включении зажигания,

-
через 30 секунд после закрытия последней
двери.

i
i

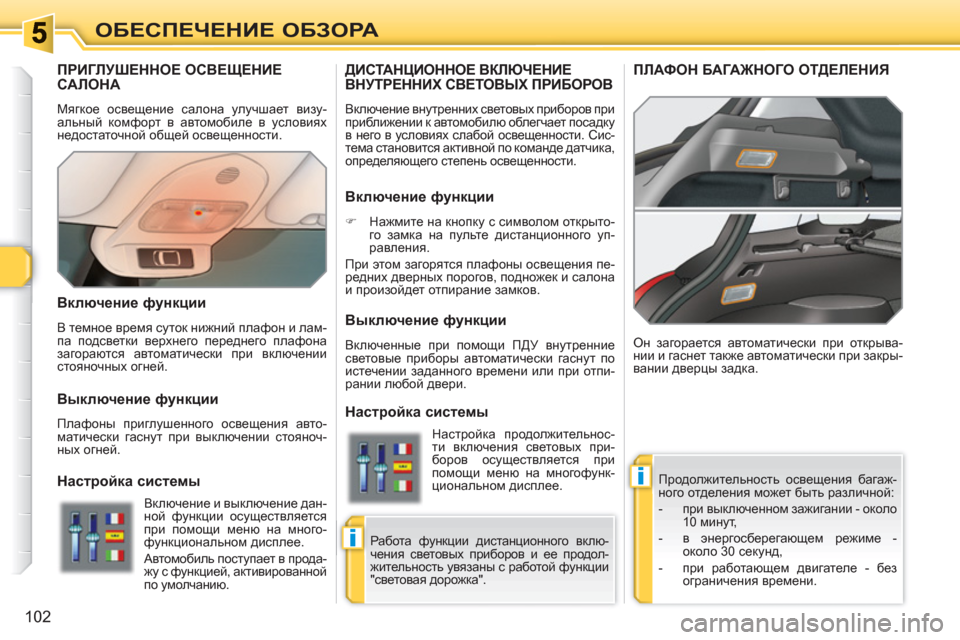

102
ОБЕСПЕЧЕНИЕ ОБЗОРА
ПРИГЛУШЕННОЕ ОСВЕЩЕНИЕСАЛОНА

Мягкое освещение салона улучшает визу-
альный комфорт в автомобиле в условиях
недостаточной общей освещенности.
Продолжительность освещения багаж-
ного отделения может быть различной:


- при выключенном зажигании - около
10 минут,

- в энергосберегающем режиме -
около 30 секунд,

- при работающем двигателе - без
ограничения времени. Он загорается автоматически при открыва-
нии
и гаснет также автоматически при закры-
вании дверцы задка.
ДИСТАНЦИОННОЕ ВКЛЮЧЕНИЕ ВНУТРЕННИХ СВЕТОВЫХ ПРИБОРОВ

Включение внутренних световых приборов при
приближении к автомобилю облегчает посадку
в него в условиях слабой освещенности. Сис-
тема становится активной по команде датчика,
определяющего степень освещенности.
ПЛАФОН БАГАЖНОГО ОТДЕЛЕНИЯ

Включение функции



)
Нажмите на кнопку с символом открыто-
го замка на пульте дистанционного уп-
равления.
При этом загорятся плафоны освещения пе-
редних дверных порогов, подножек и салона
и произойдет отпирание замков.


Выключение функции

Включенные при помощи ПДУ внутренние
световые приборы автоматически гаснут по
истечении заданного времени или при отпи-
рании любой двери.


Настройка системы
Включение функции

В темное время суток нижний плафон и лам-
па подсветки верхнего переднего плафона
загораются автоматически при включении
стояночных огней.


Выключение функции

Плафоны приглушенного освещения авто-
матически гаснут при выключении стояноч-
ных огней.


Настройка системы

Работа функции дистанционного вклю-
чения световых приборов и ее продол-
жительность увязаны с работой функции
"световая дорожка". Включение и выключение дан-
ной функции осуществляется
при помощи меню на много-
функциональном дисплее.
Автомобиль поступает в прода-
жу с функцией, активированной
по умолчанию. Настройка продолжительнос-
ти включения световых при-
боров
осуществляется при
помощи меню на многофунк-
циональном дисплее.
