2010.5 Peugeot 308 SW BL Инструкция по эксплуатации (in Russian)

1
223
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

*Масса прицепа, оборудованного тормозной системой, может быть увеличена в пределах РММА на величину уменьшения МДМГА тягача;
при этом следует помнить, что буксировка прицепа облегченным тягачом может ухудшить курсовую устойчивость автомобиля на дороге.
Указанные величины РММА и буксируемых масс допустимы для условий вождения на высоте над уровнем моря до 1 000 метров; далее

указанную массу буксируемого прицепа следует уменьшать на 10 % при подъеме на каждую последующую 1 000 метров.
В случае буксировки прицепа запрещается превышать скорость 100 км/ч (придерживайтесь действующих в Вашей стране правил).
При высоких температурах окружающего воздуха некоторые эксплуатационные и рабочие характеристики автомобиля могут автоматически
снижаться, чтобы предохранить двигатель от перегрузки; при температуре
за бортом выше 37 °C следует уменьшить массу буксируемого
прицепа.

МАССЫ АВТОМОБИЛЕЙ И БУКСИРУЕМЫХ ПРИЦЕПОВ, кг



Дизельные двигатели


1,6 л Turbo HDI 90 л.с.



1,6 л Turbo HDI 92 л.с.



Коробки передач


Механич.



Механич.



Коды вариантов исполнения:
4H...


9HX-B



9HX-C



9HP-0




- Масса порожнего автомобиля

1 480
1 467
1 430


- Снаряженная масса автомобиля
(СМА)
1 555
1 542
1 505


- Полезная нагрузка

640
633
670


- Макс. допустимая масса груженого
автомобиля (МДМГА)
2 120
2 100
2 100


- Разрешенная максимальная масса
автопоезда (РММА)
на уклоне 12 %
3 120
3 100
3 100


- Максимальная масса прицепа с тормозной
системой (в пределах РММА)
на уклоне 10 % или 12 %


1 000
1 000
1 000



- Максимальная масса прицепа с тормозной системой
*
(с перераспределением массы в пределах РММА)

1 350
1 400
1 200


-
Максимальная масса прицепа без тормозной системы

750
750
750


-
Рекомендуемая нагрузка на буксирное устройство


75
60
60

1ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

*Масса прицепа, оборудованного тормозной системой, может быть увеличена в пределах РММА на величину уменьшения МДМГА тягача;
при этом следует помнить, что буксировка прицепа облегченным тягачом может ухудшить курсовую устойчивость автомобиля на дороге.
Указанные величины РММА и буксируемых масс допустимы для условий вождения на высоте над уровнем моря до 1 000 метров; далее

указанную массу буксируемого прицепа следует уменьшать на 10 % при подъеме на каждую последующую 1 000 метров.
В случае буксировки прицепа запрещается превышать скорость 100 км/ч (придерживайтесь действующих в Вашей стране правил).
При высоких температурах окружающего воздуха некоторые эксплуатационные и рабочие характеристики автомобиля могут автоматически
снижаться, чтобы предохранить двигатель от перегрузки; при температуре
за бортом выше 37 °C следует уменьшить массу буксируемого
прицепа.

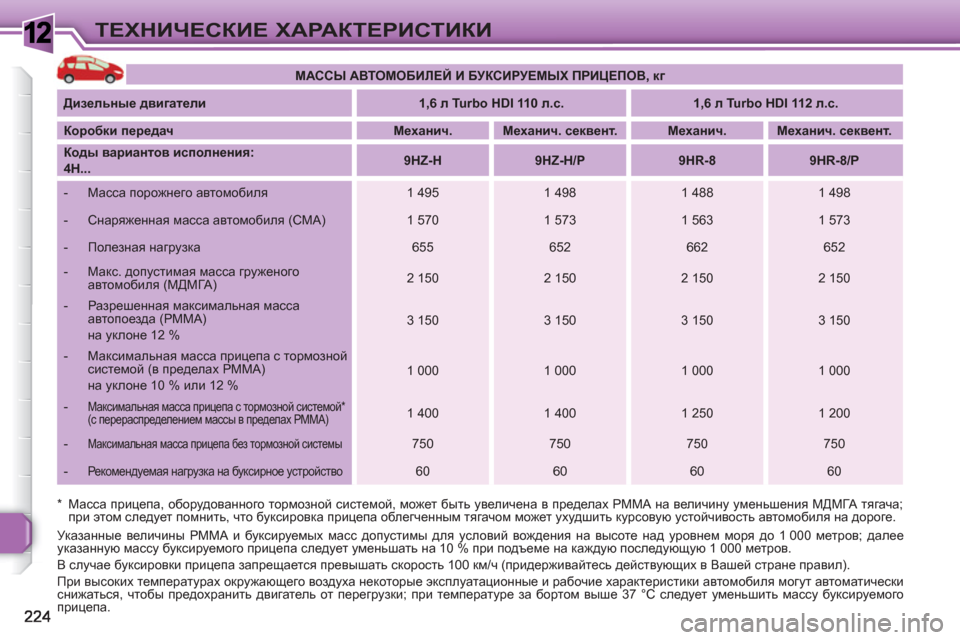

МАССЫ АВТОМОБИЛЕЙ И БУКСИРУЕМЫХ ПРИЦЕПОВ, кг



Дизельные двигатели


1,6 л Turbo HDI 110 л.с.



1,6 л Turbo HDI 112 л.с.



Коробки передач


Механич.



Механич. секвент.



Механич.



Механич. секвент.



Коды вариантов исполнения:
4H...


9HZ-H



9HZ-H/P



9HR-8



9HR-8/P




- Масса порожнего автомобиля

1 495

1 498
1 488
1 498


- Снаряженная масса автомобиля (СМА)
1 570
1 573
1 563
1 573


- Полезная нагрузка

655
652
662
652


- Макс. допустимая масса груженого
автомобиля (МДМГА)
2 150
2 150
2 150
2 150


- Разрешенная максимальная масса
автопоезда (РММА)
на уклоне 12 %
3 150
3 150
3 150
3 150


- Максимальная масса
прицепа с тормозной
системой (в пределах РММА)
на уклоне 10 % или 12 %
1 000
1 000
1 000
1 000


-
Максимальная масса прицепа с тормозной системой *
(с перераспределением массы в пределах РММА)

1 400
1 400
1 250
1 200


-
Максимальная масса прицепа без тормозной системы

750
750
750
750


-
Рекомендуемая нагрузка на буксирное устройство

60
60
60
60

1
225
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

*Масса прицепа, оборудованного тормозной системой, может быть увеличена в пределах РММА на величину уменьшения МДМГА тягача;
при этом следует помнить, что буксировка прицепа облегченным тягачом может ухудшить курсовую устойчивость автомобиля на дороге.
Указанные величины РММА и буксируемых масс допустимы для условий вождения на высоте над уровнем моря до 1 000 метров; далее

указанную массу буксируемого прицепа следует уменьшать на 10 % при подъеме на каждую последующую 1 000 метров.
В случае буксировки прицепа запрещается превышать скорость 100 км/ч (придерживайтесь действующих в Вашей стране правил).
При высоких температурах окружающего воздуха некоторые эксплуатационные и рабочие характеристики автомобиля могут автоматически
снижаться, чтобы предохранить двигатель от перегрузки; при температуре
за бортом выше 37 °C следует уменьшить массу буксируемого
прицепа.

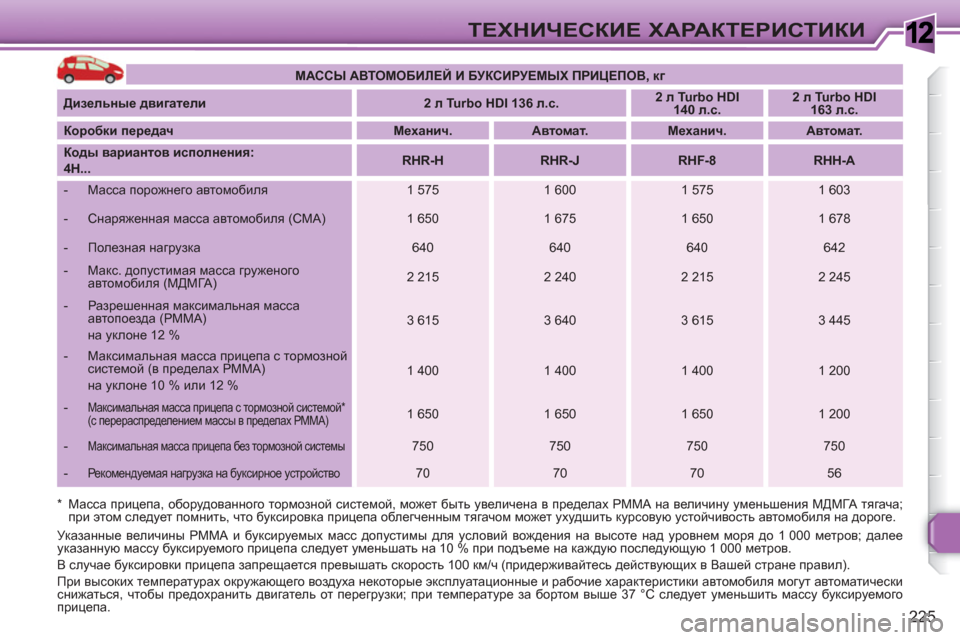

МАССЫ АВТОМОБИЛЕЙ И БУКСИРУЕМЫХ ПРИЦЕПОВ, кг



Дизельные двигатели


2 л Turbo HDI 136 л.с.



2 л Turbo HDI
140 л.с.



2 л Turbo HDI
163 л.с.



Коробки передач


Механич.



Автомат.



Механич.



Автомат.



Коды вариантов исполнения:
4H...


RHR-H



RHR-J



RHF-8



RHH-A




-
Масса порожнего автомобиля

1 575
1 600
1 575
1 603


- Снаряженная масса автомобиля (СМА)
1 650
1 675
1 650
1 678


- Полезная нагрузка

640
640
640
642


- Макс. допустимая масса груженого
автомобиля (МДМГА)
2 215
2 240
2 215
2 245


- Разрешенная максимальная масса
автопоезда (РММА)
на уклоне 12 %
3 615
3 640
3 615
3 445


- Максимальная масса прицепа с тормозной
системой (в пределах РММА)
на уклоне 10 % или 12 %
1 400
1 400
1 400
1 200


-
Максимальная масса прицепа с тормозной системой *
(с перераспределением массы в пределах РММА)

1 650
1 650
1 650
1 200


-
Максимальная масса прицепа без тормозной системы

750
750
750
750


-
Рекомендуемая нагрузка на буксирное устройство

70
70
70
56

1
226
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

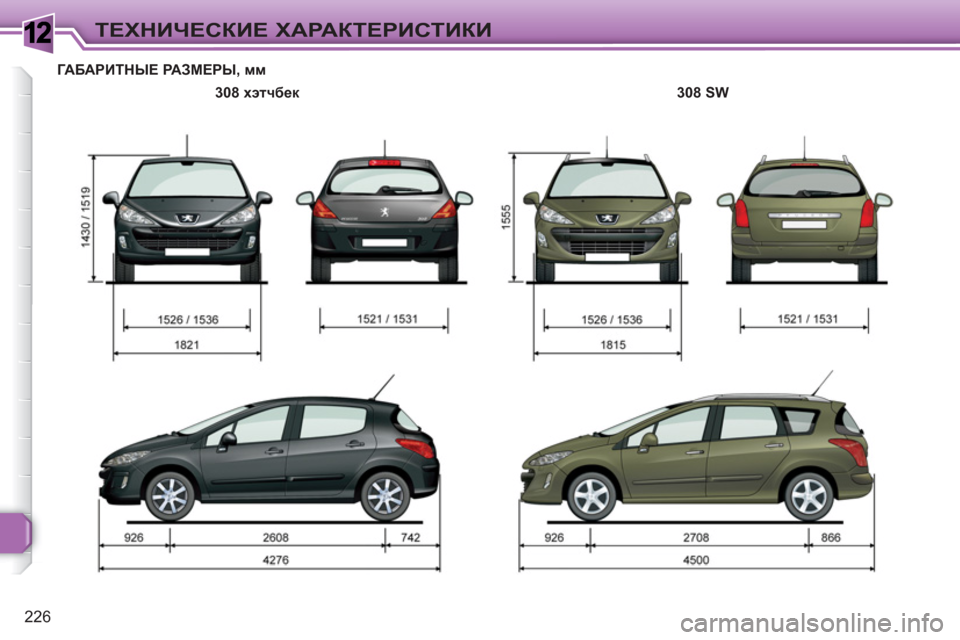

ГАБАРИТНЫЕ РАЗМЕРЫ,ff


308 хэтчбек

308 SW

1
i
227
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

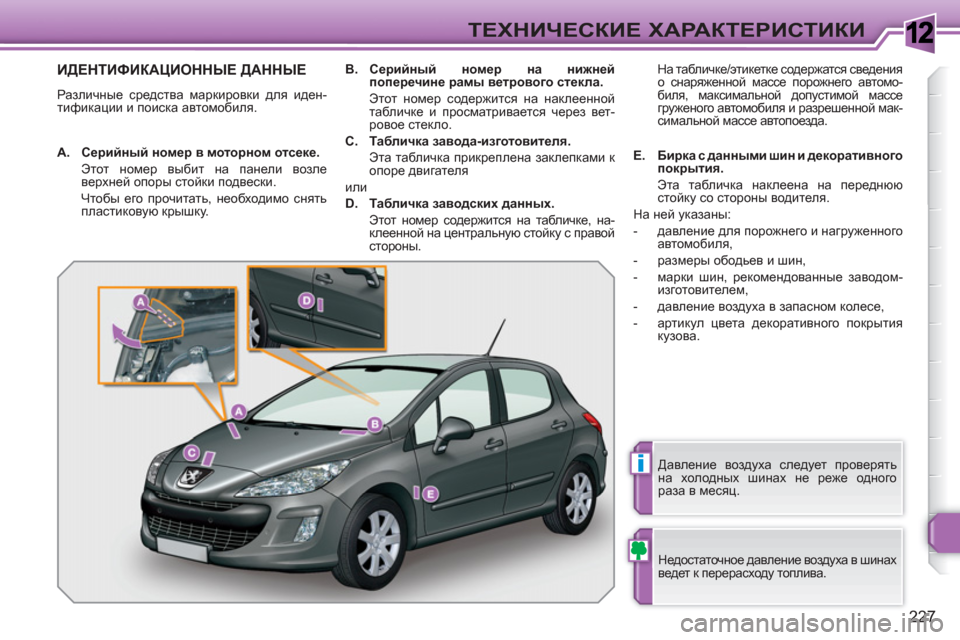

ИДЕНТИФИКАЦИОННЫЕ ДАННЫЕ

Различные средства маркировки для иден-
тификации и поиска автомобиля.
Недостаточное давление воздуха в шинах
ведет к перерасходу топлива.
Давление воздуха следует проверять
на холодных шинах не реже одного
раза в месяц.


A.
Серийный номер в моторном отсеке.


Этот номер выбит на панели возле
верхней опоры стойки подвески.

Чтобы его прочитать, необходимо снять
пластиковую крышку.
B.
Серийный номер на нижней
поперечине рамы ветрового стекла.


Этот номер содержится на наклеенной
табличке и просматривается через вет-
ровое стекло.

C.
Табличка завода-изготовителя.


Эта табличка прикреплена заклепками к
опоре двигателя

или

D.
Табличка заводских данных.


Этот
номер содержится на табличке, на-
клеенной на центральную стойку с правой
стороны. На табличке/этикетке содержатся сведения
о снаряженной массе порожнего автомо-
биля, максимальной допустимой массе
груженого автомобиля и разрешенной мак-
симальной массе автопоезда.

E.
Бирка с данными шин и декоративного
покрытия.


Эта табличка наклеена на переднюю
стойку
со стороны водителя.
На ней указаны:


- давление для порожнего и нагруженного
автомобиля,

- размеры ободьев и шин,

- марки шин, рекомендованные заводом-
изготовителем,

- давление воздуха в запасном колесе,

- артикул цвета декоративного покрытия
кузова.

1
228
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

229

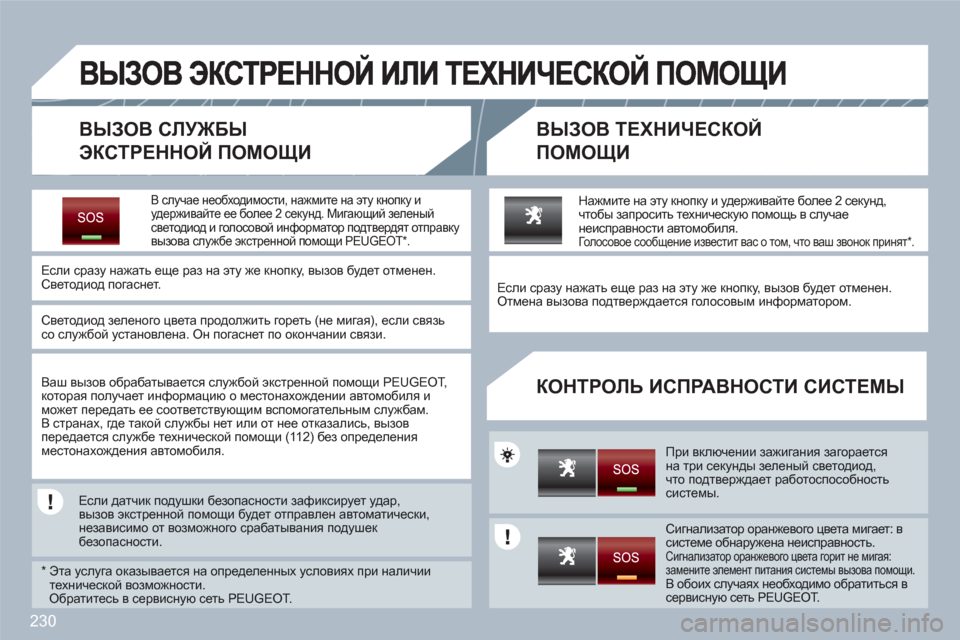

ВЫЗОВ ТЕХНИЧЕСКОЙ ИЛИ НЕОТЛОЖНОЙ ПОМОЩИ

230

ВЫЗОВ СЛУЖБЫ
ЭКСТРЕННОЙ ПОМОЩИ
ВЫЗОВ ТЕХНИЧЕСКОЙ
ПОМОЩИ
КОНТРОЛЬ ИСПРАВНОСТИ СИСТЕМЫ
В случае необходимости, нажмите на эту кнопку и удерживайте ее более 2 секунд. Мигающий зеленый светодиод и голосовой информатор подтвердят отправкувызова службе экстренной помощи PEUGEOT * .
Если сразу нажать еще раз на эту же кнопку, вызов будет отменен. Светодиод погаснет.
Светодиод зеленого цвета продолжить гореть (не мигая), если связь со службой установлена. Он погаснет по окончании связи.
Ваш вызов обрабатывается службой экстренной помощи PEUGEOT, которая получает информацию о местонахождении автомобиля и может передать ее соответствующим вспомогательным службам. В странах, где такой службы нет или от нее отказались, вызов передается службе технической помощи (11 2) без определенияместонахождения автомобиля.


Если датчик подушки безопасности зафиксирует удар, вызов экстренной помощи будет отправлен автоматически, независимо от возможного срабатывания подушек безопасности.

*
Эта услуга оказывается на определенных условиях при наличиитехнической возможности. Обратитесь в сервисную сеть PEUGEOT.


Нажмите на эту кнопку и удерживайте более 2 секунд,чтобы запросить техническую помощь в случае неисправности автомобиля. Голосовое сообщение известит вас о том, что ваш звонок принят
* .


Если сразу нажать еще раз на эту же кнопку, вызов будет отменен. Отмена вызова подтверждается голосовым информатором.



При включении зажигания загораетсяна три секунды зеленый светодиод,что подтверждает работоспособность системы.

Сигнализатор оранжевого цвета мигает: всистеме обнаружена неисправность. Сигнализатор оранжевого цвета горит не мигая: замените элемент питания системы вызова помощи.
В обоих случаях необходимо обратиться в сервисную сеть PEUGEOT.
