2010.5 Peugeot 308 SW BL Инструкция по эксплуатации (in Russian)

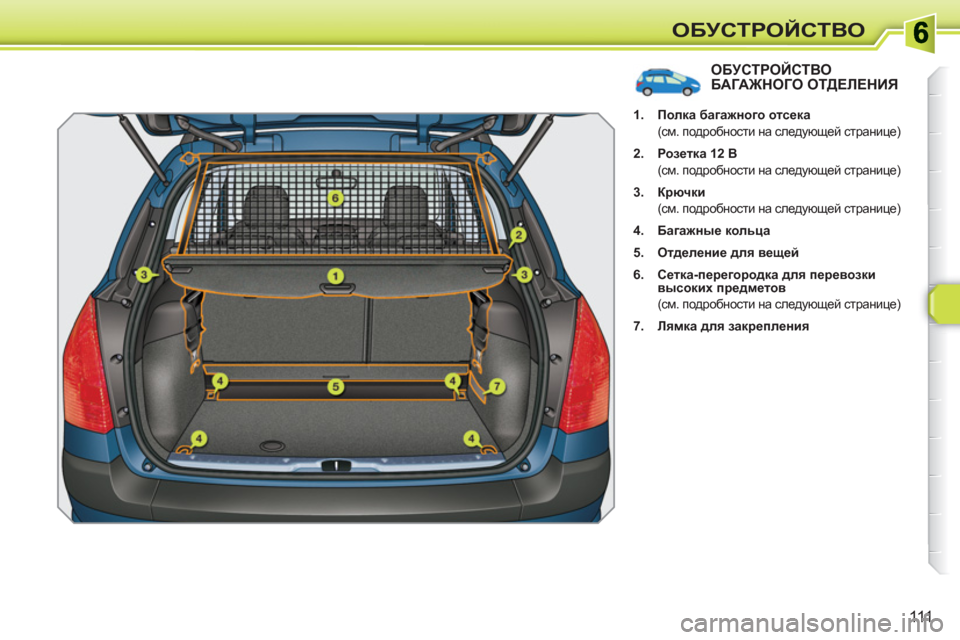

111
ОБУСТРОЙСТВО
ОБУСТРОЙСТВОБАГАЖНОГО ОТДЕЛЕНИЯ



1.
Полка багажного отсека


(см. подробности на следующей странице)

2.
Розетка 12 В


(см. подробности на следующей странице)

3.
Крючки


(см. подробности на следующей странице)

4.
Багажные кольца


5.
Отделение для вещей


6.
Сетка-перегородка для перевозки
высоких предметов


(см. подробности на следующей странице)

7.
Лямка для закрепления

i

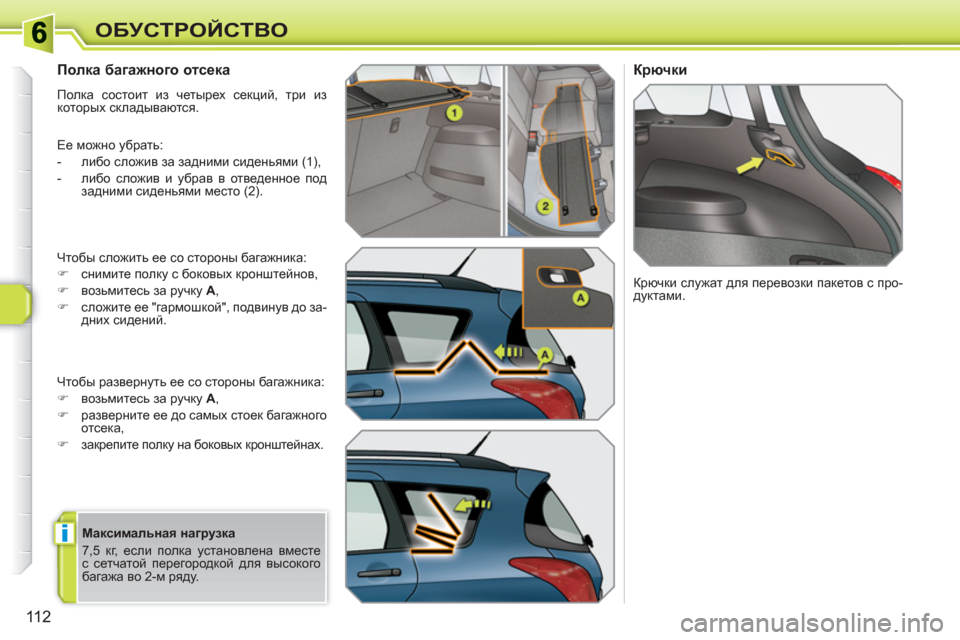

11 2
ОБУСТРОЙСТВО






Полка багажного отсека

Полка состоит из четырех секций, три из
которых складываются.
Ее можно убрать:


- либо сложив за задними сиденьями (1),

- либо сложив и убрав в отведенное под
задними сиденьями место (2).
Чтобы сложить ее со стороны багажника:


)
снимите полку с боковых кронштейнов,

)
возьмитесь за ручку A
,

)
сложите ее "гармошкой", подвинув до за-
дних сидений.
Чтобы развернуть ее со стороны багажника:


)
возьмитесь за ручку A
,

)
разверните ее до самых стоек багажного
отсека,

)
закрепите полку на боковых кронштейнах.







Крючки


Максимальная нагрузка
7,5 кг, если полка установлена вместе
с сетчатой перегородкой для высокого
багажа во 2-м ряду.
Крючки служат для перевозки пакетов с про-
дуктами.

i
i

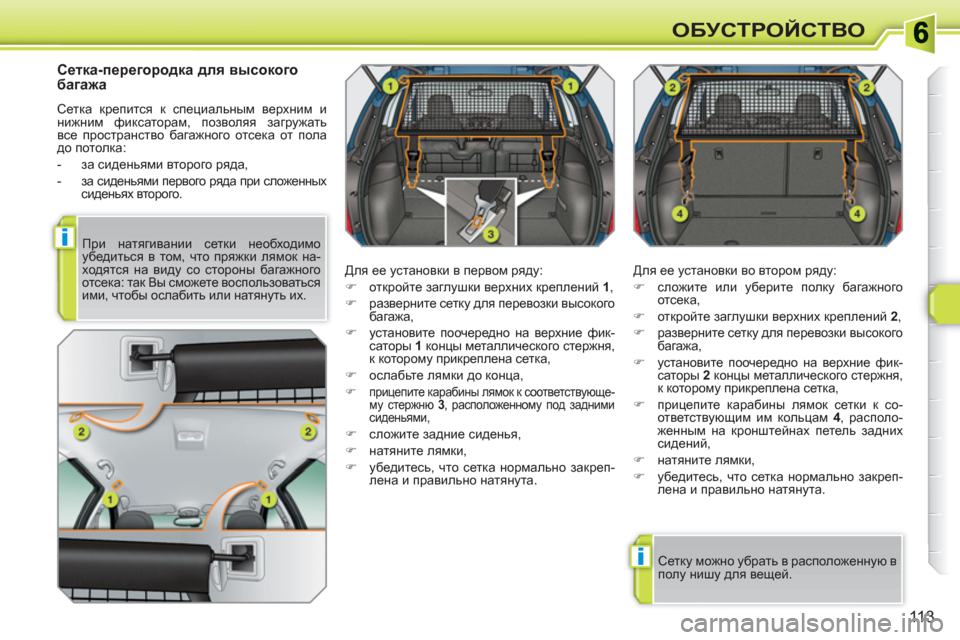

113
ОБУСТРОЙСТВО

Сетка-перегородка для высокого
багажа

Сетка крепится к специальным верхним и
нижним фиксаторам, позволяя загружать
все пространство багажного отсека от пола
до потолка:


- за сиденьями второго ряда,

- за сиденьями первого ряда при сложенных
сиденьях второго.
Для ее установки в первом ряду:


)
откройте заглушки верхних креплений 1
,

)
разверните сетку для
перевозки высокого
багажа,

)
установите поочередно на верхние фик-
саторы 1
концы металлического стержня,
к которому прикреплена сетка,

)
ослабьте лямки до конца,


)
прицепите карабины лямок к соответствующе-
му стержню 3
, расположенному под задними
сиденьями,


)
сложите задние сиденья,

)
натяните лямки,

)
убедитесь, что сетка нормально закреп-
лена и правильно натянута. Для ее установки во втором ряду:


)
сложите или уберите полку багажного
отсека,

)
откройте заглушки верхних креплений 2
,

)
разверните сетку для перевозки высокого
багажа,

)
установите поочередно на
верхние фик-
саторы 2
концы металлического стержня,
к которому прикреплена сетка,

)
прицепите карабины лямок сетки к со-
ответствующим им кольцам 4
, располо-
женным на кронштейнах петель задних
сидений,

)
натяните лямки,

)
убедитесь, что сетка нормально закреп-
лена и правильно натянута. При натягивании сетки необходимо
убедиться в
том, что пряжки лямок на-
ходятся на виду со стороны багажного
отсека: так Вы сможете воспользоваться
ими, чтобы ослабить или натянуть их.
Сетку можно убрать в расположенную в
полу нишу для вещей.

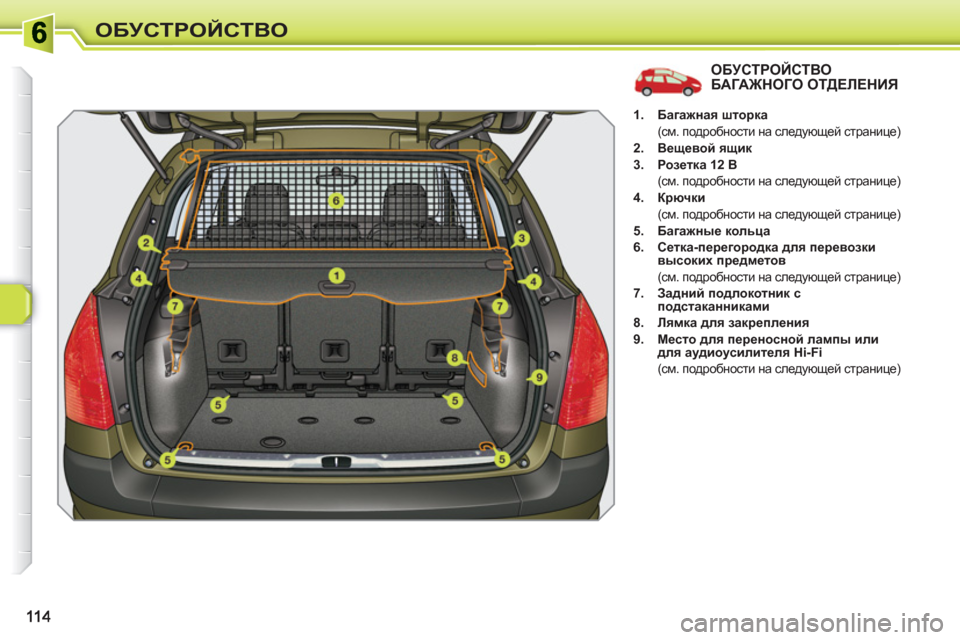

ОБУСТРОЙСТВО
ОБУСТРОЙСТВОБАГАЖНОГО ОТДЕЛЕНИЯ



1.
Багажная шторка


(см. подробности на следующей странице)

2.
Вещевой ящик


3.
Розетка 12 В


(см. подробности на следующей странице)

4.
Крючки


(см. подробности на следующей странице)

5.
Багажные кольца


6.
Сетка-перегородка для перевозки
высоких предметов


(см. подробности на следующей странице)

7.
Задний подлокотник
с
подстаканниками


8.
Лямка для закрепления


9.
Место для переносной лампы или
для аудиоусилителя Hi-Fi


(см. подробности на следующей странице)

i

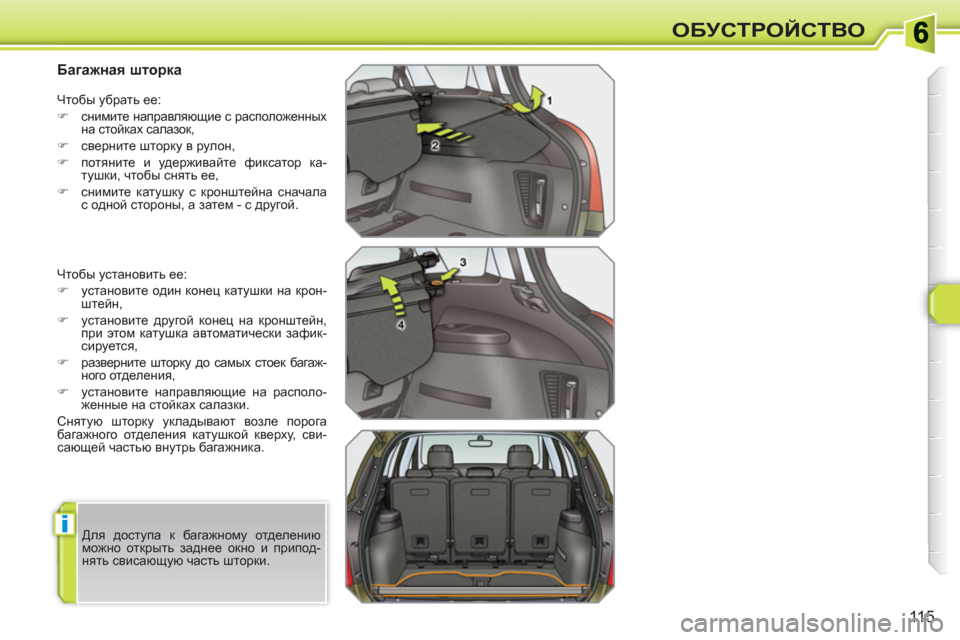

115
ОБУСТРОЙСТВО









Багажная шторка

Чтобы установить ее:


)
установите один конец катушки на крон-
штейн,

)
установите другой конец на кронштейн,
при этом катушка автоматически зафик-
сируется,

)
разверните шторку до самых стоек багаж-
ного отделения,

)
установите направляющие на располо-
женные на стойках салазки.
Снятую шторку укладывают возле порога
багажного отделения
катушкой кверху, сви-
сающей частью внутрь багажника. Чтобы убрать ее:


)
снимите направляющие с расположенных
на стойках салазок,

)
сверните шторку в рулон,

)
потяните и удерживайте фиксатор ка-
тушки, чтобы снять ее,

)
снимите катушку с кронштейна сначала
с одной стороны, а затем - с другой.
Для
доступа к багажному отделению
можно открыть заднее окно и припод-
нять свисающую часть шторки.

i
116
ОБУСТРОЙСТВО

Сетка-перегородка для высокого багажа

Сетка крепится к специальным верхним и
нижним фиксаторам, позволяя загружать
все пространство багажного отсека от пола
до потолка за сиденьями второго ряда.







Электрическая розетка 12 В



)
Для подключения электроприбора, рассчи-
танного на напряжение 12 В (мощностью не
более 120 Вт), снимите заглушку и вставьте в
розетку соответствующий адаптер.


)
Поверните ключ в положение "Зажигание".
Для ее установки во втором ряду (при сложен-
ных или убранных дополнительных сиденьях):


)
сверните или уберите шторку багажного
отсека,

)
откройте заглушки верхних креплений 1
,

)
разверните сетку для перевозки высокого
багажа,

)
установите поочередно на верхние фик-
саторы 1
концы металлического стержня,
к которому
прикреплена сетка,

)
прицепите карабины лямок сетки к со-
ответствующим им кольцам 2
, располо-
женным на нижнем кронштейне заднего
бокового ремня безопасности,

)
натяните лямки,

)
убедитесь, что сетка нормально закреп-
лена и правильно натянута.








Крючки

При натягивании сетки необходимо убе-
диться в том, что пряжки лямок находят-
ся на виду со стороны багажного отсека:
так Вы сможете воспользоваться ими,
чтобы ослабить или натянуть их.
Крючки служат для перевозки пакетов с про-
дуктами.

!i

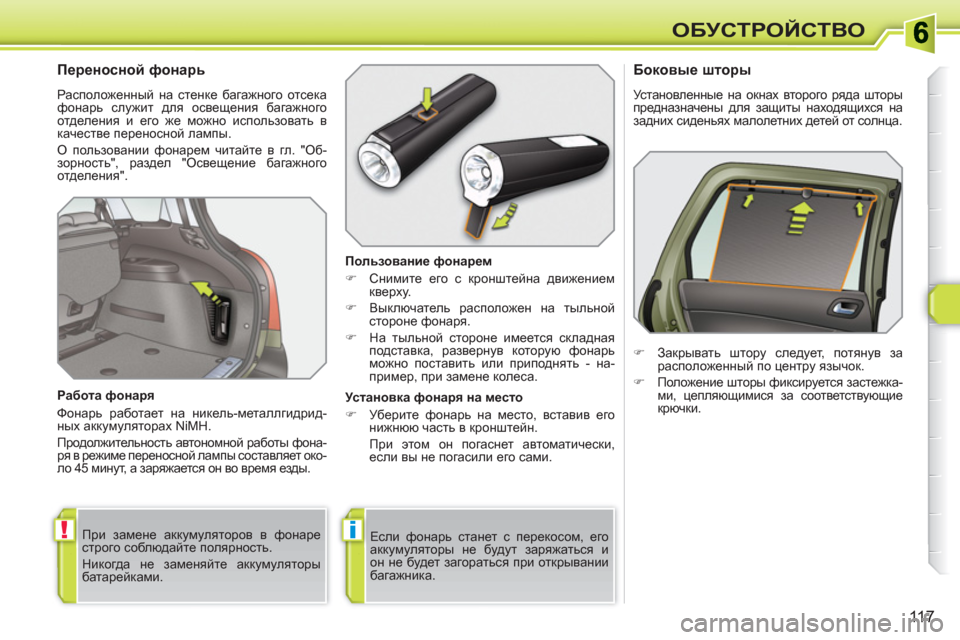

11 7
ОБУСТРОЙСТВО









Переносной фонарь

Расположенный на стенке багажного отсека
фонарь служит для освещения багажного
отделения и его же можно использовать в
качестве переносной лампы.
О пользовании фонарем читайте в гл. "Об-
зорность", раздел "Освещение багажного
отделения".

Работа фонаря
Фонарь работает на никель-металлгидрид-
ных аккумуляторах NiMH.
Продолжительность автономной работы фона-
ря в режиме переносной
лампы составляет око-
ло 45 минут, а заряжается он во время езды.
Пользование фонарем


)
Снимите его с кронштейна движением
кверху.

)
Выключатель расположен на тыльной
стороне фонаря.

)
На тыльной стороне имеется складная
подставка, развернув которую фонарь
можно поставить или приподнять - на-
пример, при замене колеса.


Установка
фонаря на место


)
Уберите фонарь на место, вставив его
нижнюю часть в кронштейн.
При этом он погаснет автоматически,
если вы не погасили его сами.


Боковые шторы

Установленные на окнах второго ряда шторы
предназначены для защиты находящихся на
задних сиденьях малолетних детей от солнца.


)
Закрывать штору следует, потянув за
расположенный по центру язычок.

)
Положение шторы фиксируется застежка-
ми, цепляющимися за соответствующие
крючки.

При замене аккумуляторов в фонаре
строго соблюдайте полярность.
Никогда не заменяйте
аккумуляторы
батарейками. Если фонарь станет с перекосом, его
аккумуляторы не будут заряжаться и
он не будет загораться при открывании
багажника.

i
118
БЕЗОПАСНАЯ ПЕРЕВОЗКА ДЕТЕЙ


Специалисты компании

PEUGEOT


рекомендуют
размещать детей на за-
дних сиденьях
автомобиля:


- "спинкой вперед"
до достижения
ими 2-летнего возраста,

- "лицом вперед"
после достижения
ими 2-летнего возраста.
ОБЩАЯ ИНФОРМАЦИЯ О ДЕТСКИХ КРЕСЛАХ
УСТАНОВКА ДЕТСКОГО КРЕСЛА НА ПЕРЕДНЕМ СИДЕНЬЕ



"Лицом вперед"
При установке детского кресла для пере-
возки ребенка "лицом вперед" на сиденье
переднего пассажира
, это сиденье следует
сдвинуть в среднее положение продольной
регулировки, его спинку поставить прямо и
оставить включенной подушку безопасности
переднего пассажира.
"Спинкой вперед"
При установке детского кресла для перевоз-
ки ребенка "спинкой вперед
" на сиденье пе-
реднего пассажира
, подушку безопасности
пассажира следует обязательно отключать.
Иначе надувшаяся подушка безопасности
может привести к тяжелому травмирова-
нию или гибели ребенка
.

*
В каждой стране перевозка детей в авто-
мобиле регламентируется действующим в
ней собственным законодательством. Чи-
тайте правила, принятые в Вашей стране. При разработке
автомобиля специалисты
PEUGEOT уделили много внимания проблеме
безопасной перевозки детей, но безопасность
Ваших детей также зависит и от Вас.
Для надлежащего обеспечения безопасности
детей соблюдайте следующие рекомендации:


- в соответствии с европейским законо-
дательством, все дети моложе 12 лет,
либо ростом менее 1 м 50 см должны
перевозиться в специальных детских
креслах, прошедших
сертификацию
на соответствие нормам безопаснос-
ти, учитывающих их весовые показа-
тели
и устанавливаемых на сиденьях,
оборудованных ремнями безопасности
или креплениями ISOFIX * ,

- по статистике, для безопасной
перевозки детей лучше использовать
задние сиденья автомобиля,


- детей весом менее 9 кг перевозите
только в положении "спинкой вперед"
как на переднем сиденье, так
и на
заднем.



Среднее положение продольной
регулировки
