Page 1945 of 4331
EC
NP
O
: Vehicle front

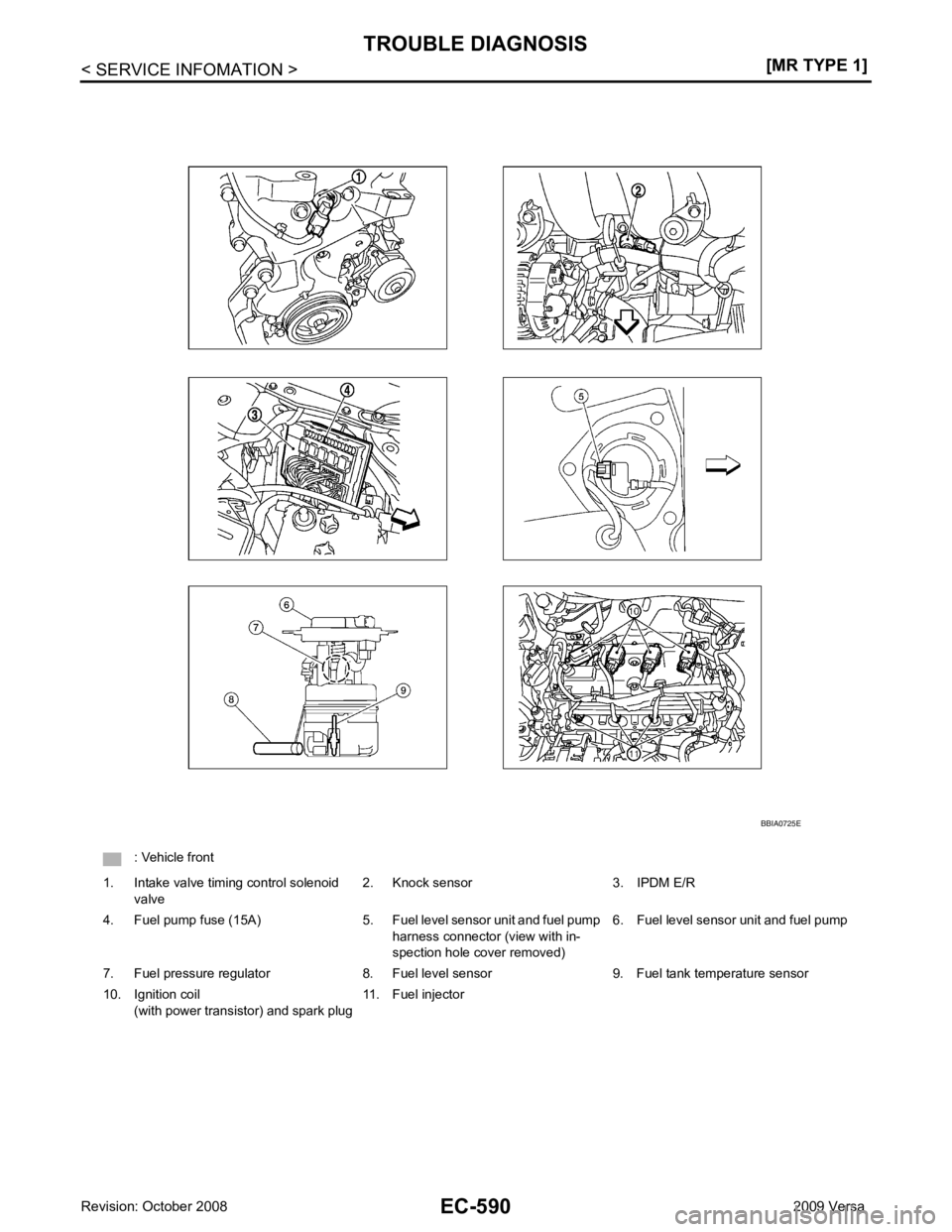

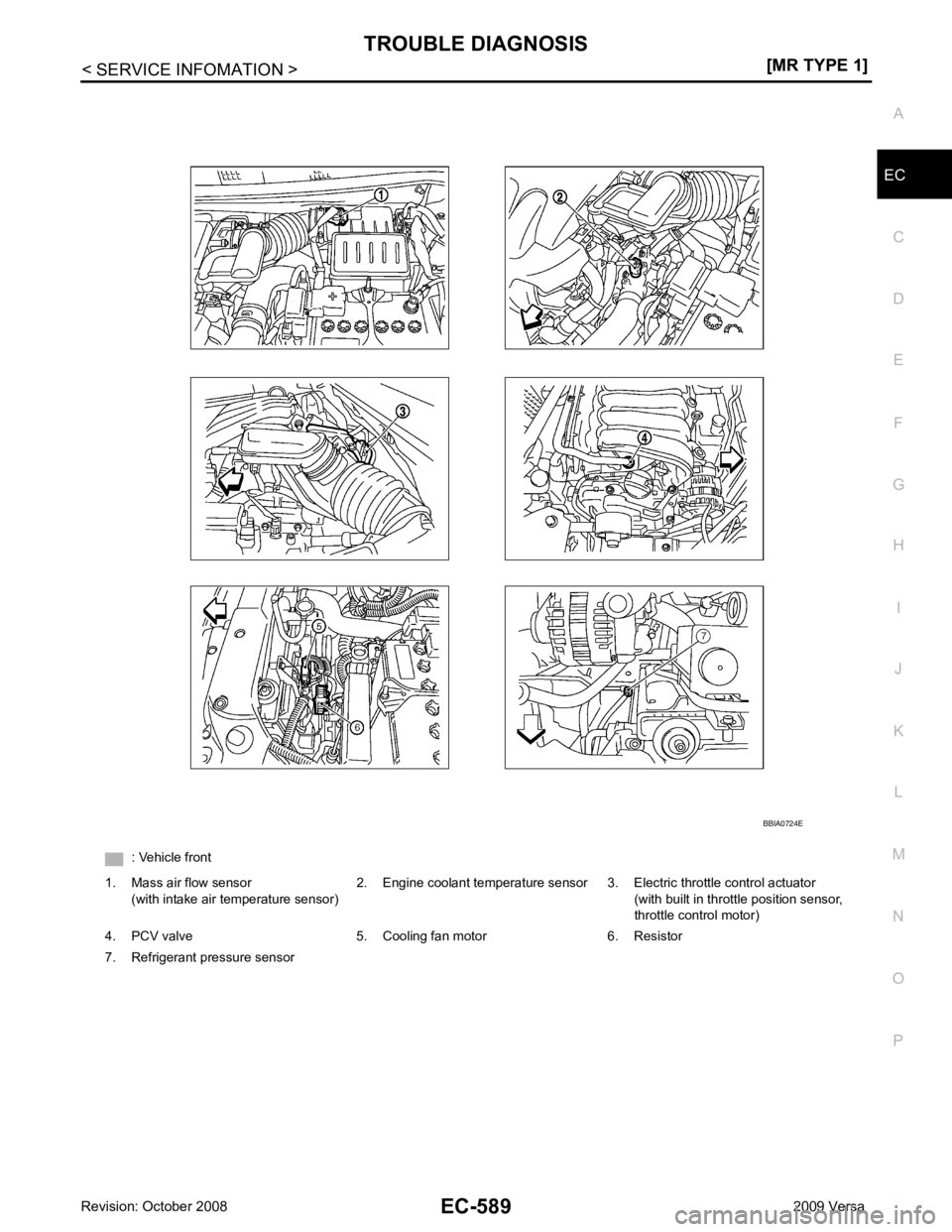

1. Mass air flow sensor (with intake air temperature sensor) 2. Engine coolant temperature sensor 3. Electric throttle control actuator
(with built in throttle position sensor,
throttle control motor)
4. PCV valve 5. Cooling fan motor 6. Resistor
7. Refrigerant pressure sensor
Page 1946 of 4331
Page 1947 of 4331
EC
NP
O
:
Vehicle front

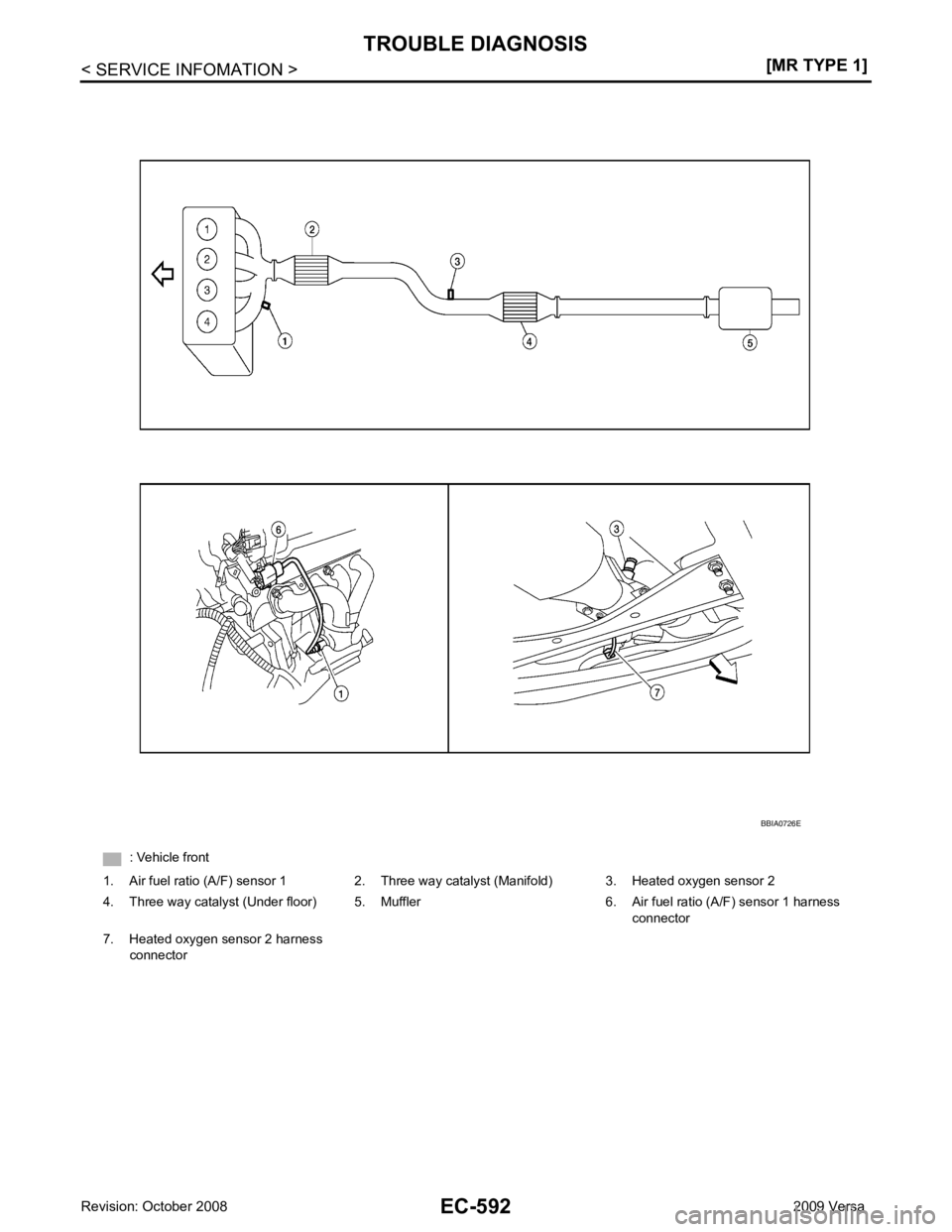

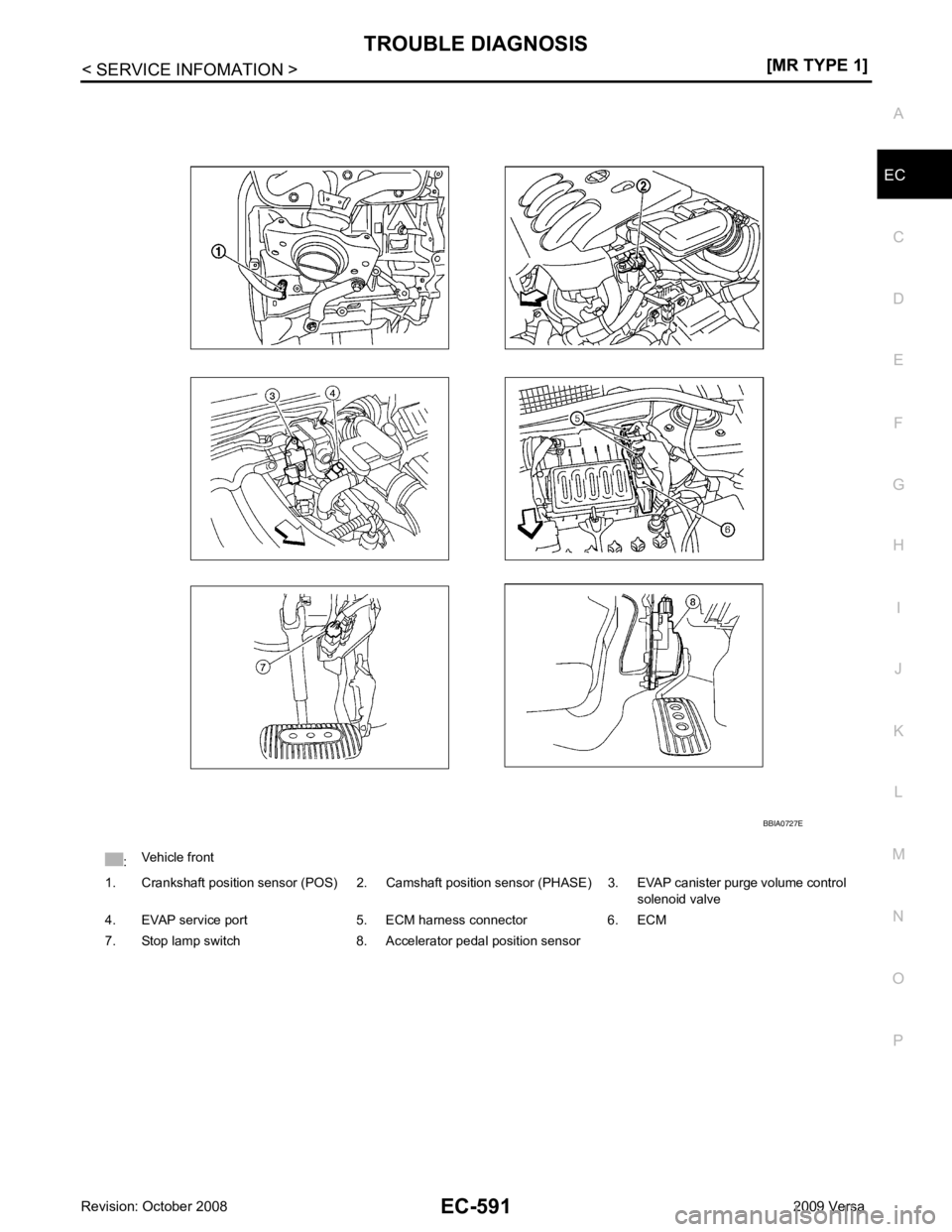

1. Crankshaft position sensor (POS) 2. Camshaft position sensor (PHASE) 3. EVAP canister purge volume control solenoid valve
4. EVAP service port 5. ECM harness connector 6. ECM
7. Stop lamp switch 8. Accelerator pedal position sensor
Page 1948 of 4331
Page 1949 of 4331
EC
NP
O

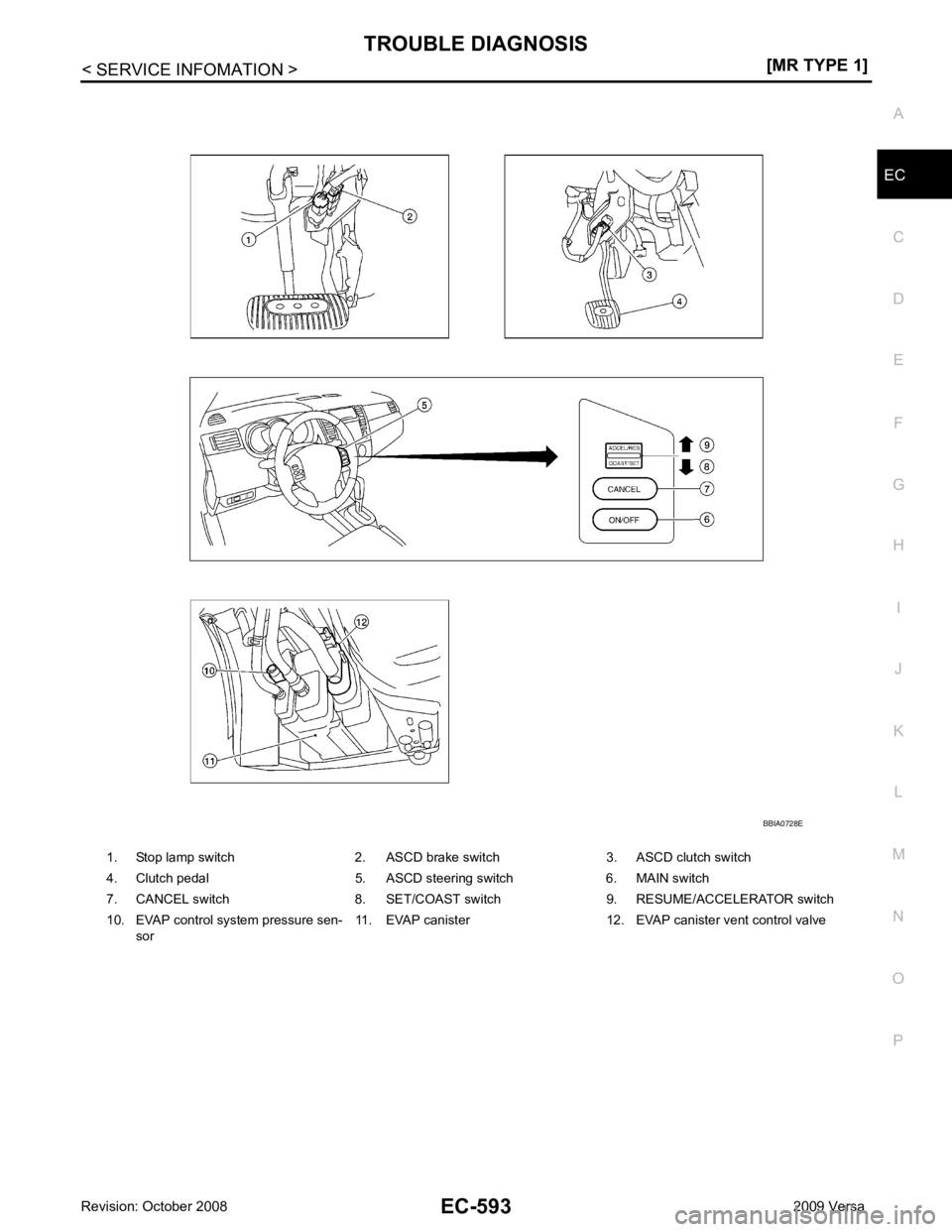

1. Stop lamp switch 2. ASCD brake switch 3. ASCD clutch switch
4. Clutch pedal 5. ASCD steering switch 6. MAIN switch
7. CANCEL switch 8. SET/COAST switch 9. RESUME/ACCELERATOR switch
10. EVAP control system pressure sen- sor 11. EVAP canister 12. EVAP canister vent control valve
Page 1950 of 4331
EC-594< SERVICE INFOMATION >
[MR TYPE 1]
TROUBLE DIAGNOSIS

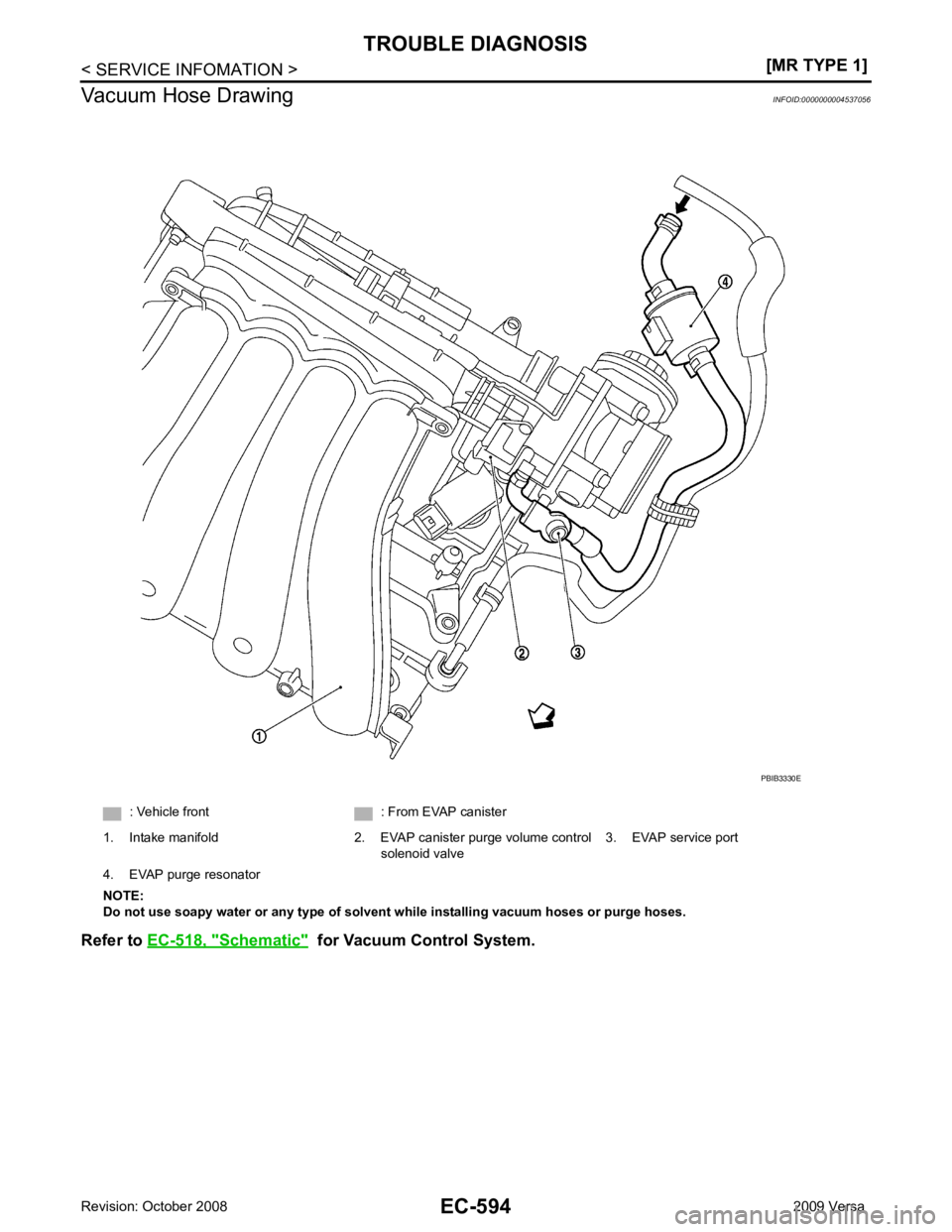

Vacuum Hose Drawing INFOID:0000000004537056
Refer to EC-518, " Schematic " for Vacuum Control System.
: Vehicle front : From EVAP canister
1. Intake manifold 2. EVAP canister purge volume control solenoid valve3. EVAP service port
4. EVAP purge resonator
NOTE:
Do not use soapy water or any type of solven t while installing vacuum hoses or purge hoses. PBIB3330E
Page 1951 of 4331
EC
NP
O

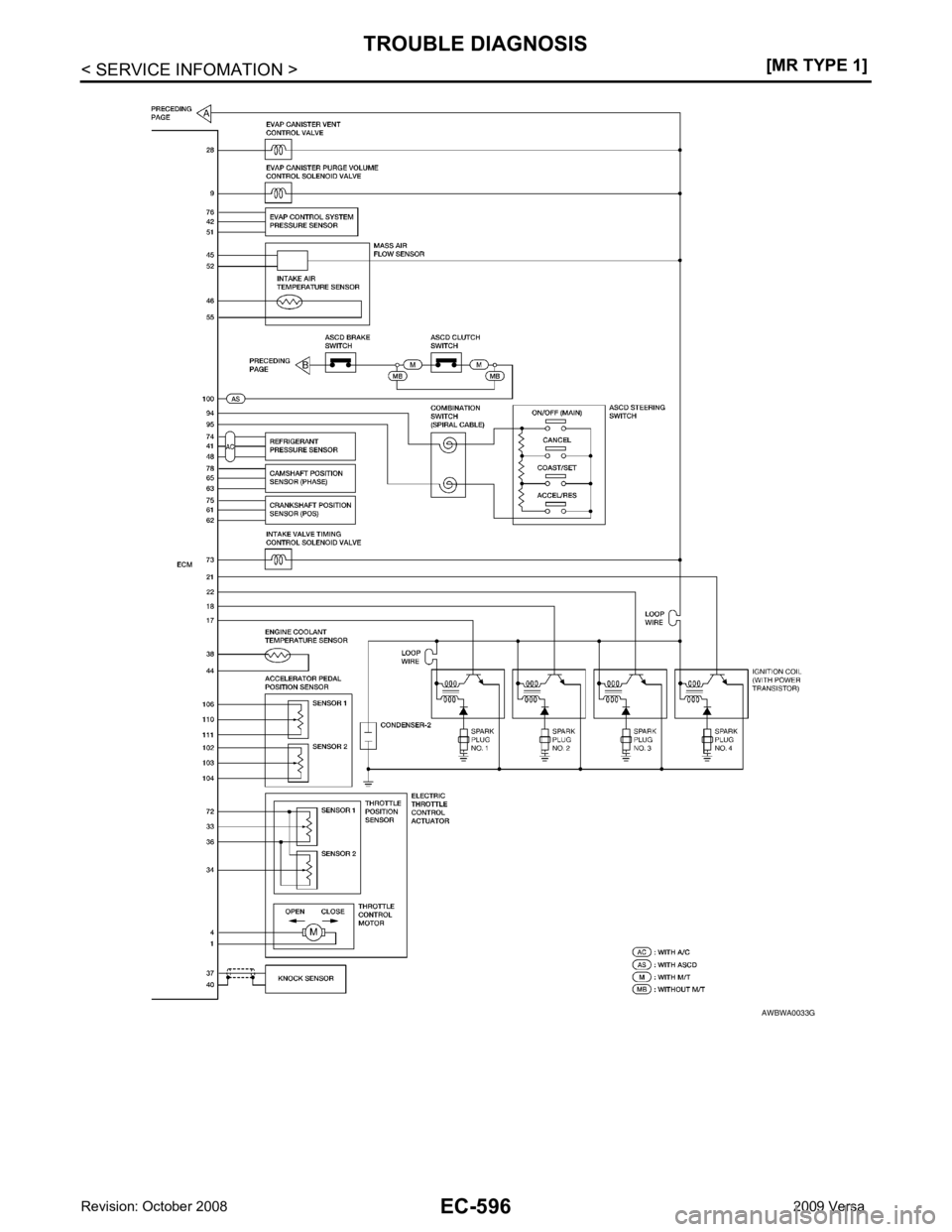

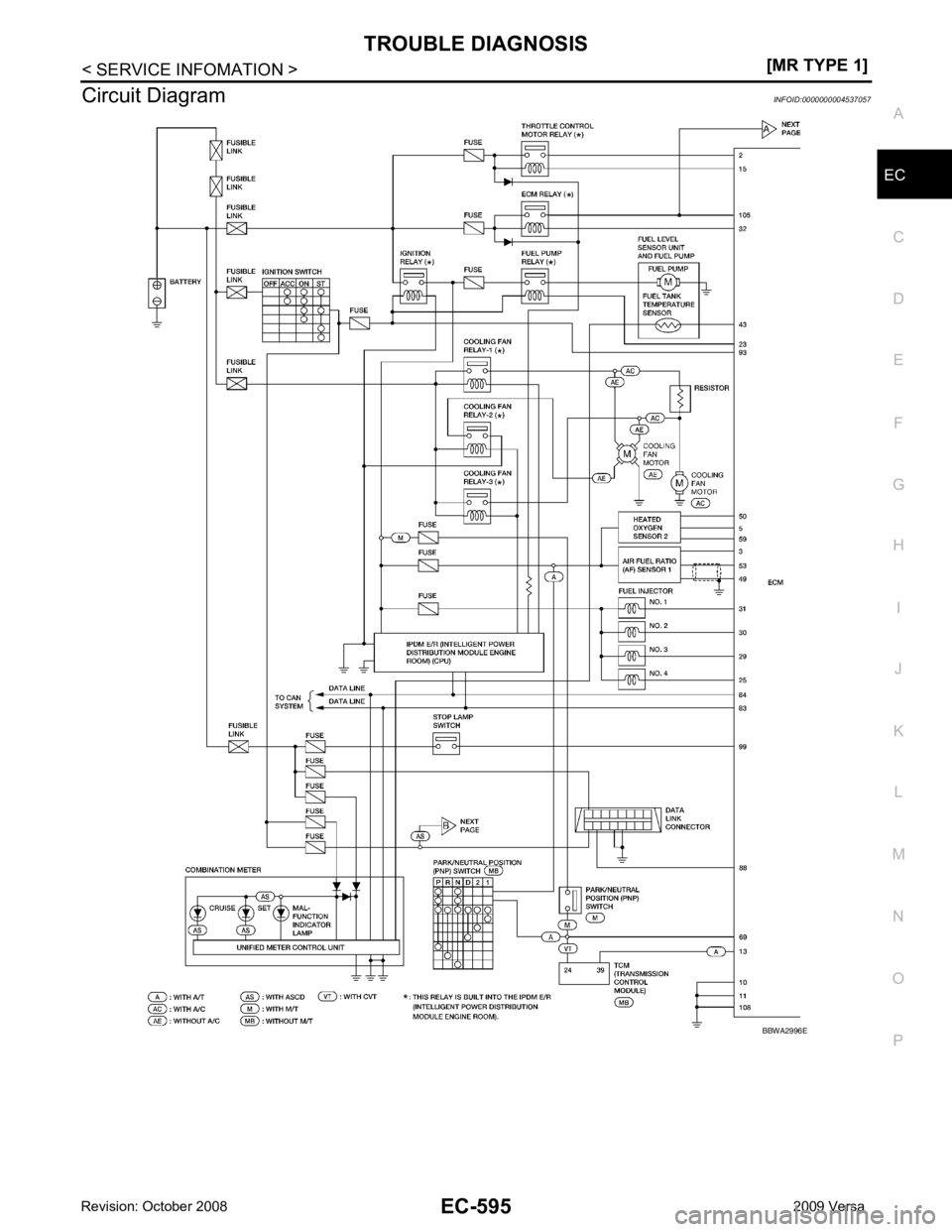

Circuit Diagram
INFOID:0000000004537057
Page 1952 of 4331
