2004 Hyundai Elantra Betriebsanleitung (in German)

4KORROSIONSSCHUTZ & PFLEGE

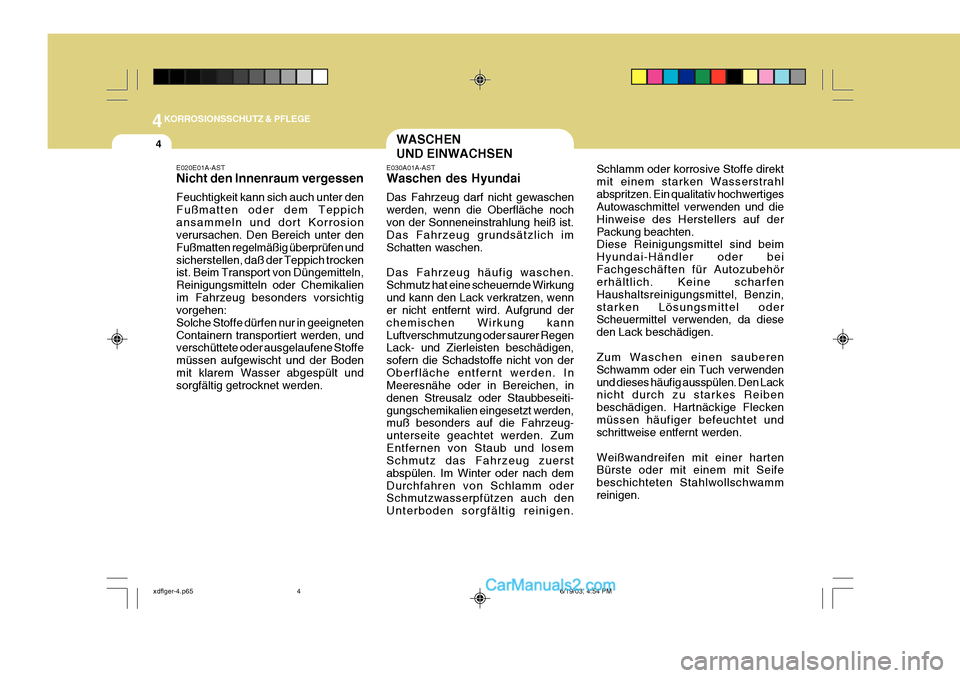

4WASCHEN UND EINWACHSEN
E030A01A-AST Waschen des Hyundai Das Fahrzeug darf nicht gewaschen werden, wenn die Oberfläche nochvon der Sonneneinstrahlung heiß ist. Das Fahrzeug grundsätzlich im Schatten waschen. Das Fahrzeug häufig waschen. Schmutz hat eine scheuernde Wirkungund kann den Lack verkratzen, wenn er nicht entfernt wird. Aufgrund der chemischen Wirkung kannLuftverschmutzung oder saurer Regen Lack- und Zierleisten beschädigen, sofern die Schadstoffe nicht von derOberfläche entfernt werden. In Meeresnähe oder in Bereichen, in denen Streusalz oder Staubbeseiti-gungschemikalien eingesetzt werden, muß besonders auf die Fahrzeug- unterseite geachtet werden. ZumEntfernen von Staub und losem Schmutz das Fahrzeug zuerst abspülen. Im Winter oder nach demDurchfahren von Schlamm oder Schmutzwasserpfützen auch den Unterboden sorgfältig reinigen. Schlamm oder korrosive Stoffe direktmit einem starken Wasserstrahlabspritzen. Ein qualitativ hochwertiges Autowaschmittel verwenden und die Hinweise des Herstellers auf derPackung beachten. Diese Reinigungsmittel sind beim Hyundai-Händler oder beiFachgeschäften für Autozubehör erhältlich. Keine scharfen Haushaltsreinigungsmittel, Benzin,starken Lösungsmittel oder Scheuermittel verwenden, da diese den Lack beschädigen. Zum Waschen einen sauberen Schwamm oder ein Tuch verwendenund dieses häufig ausspülen. Den Lack nicht durch zu starkes Reiben beschädigen. Hartnäckige Fleckenmüssen häufiger befeuchtet und schrittweise entfernt werden. Weißwandreifen mit einer harten Bürste oder mit einem mit Seife beschichteten Stahlwollschwammreinigen.
E020E01A-AST Nicht den Innenraum vergessen Feuchtigkeit kann sich auch unter den Fußmatten oder dem Teppichansammeln und dort Korrosion verursachen. Den Bereich unter den Fußmatten regelmäßig überprüfen undsicherstellen, daß der Teppich trocken ist. Beim Transport von Düngemitteln, Reinigungsmitteln oder Chemikalienim Fahrzeug besonders vorsichtig vorgehen: Solche Stoffe dürfen nur in geeignetenContainern transportiert werden, und verschüttete oder ausgelaufene Stoffe müssen aufgewischt und der Bodenmit klarem Wasser abgespült und sorgfältig getrocknet werden.
xdflger-4.p65
6/19/03, 4:54 PM
4

4
KORROSIONSSCHUTZ & PFLEGE
5

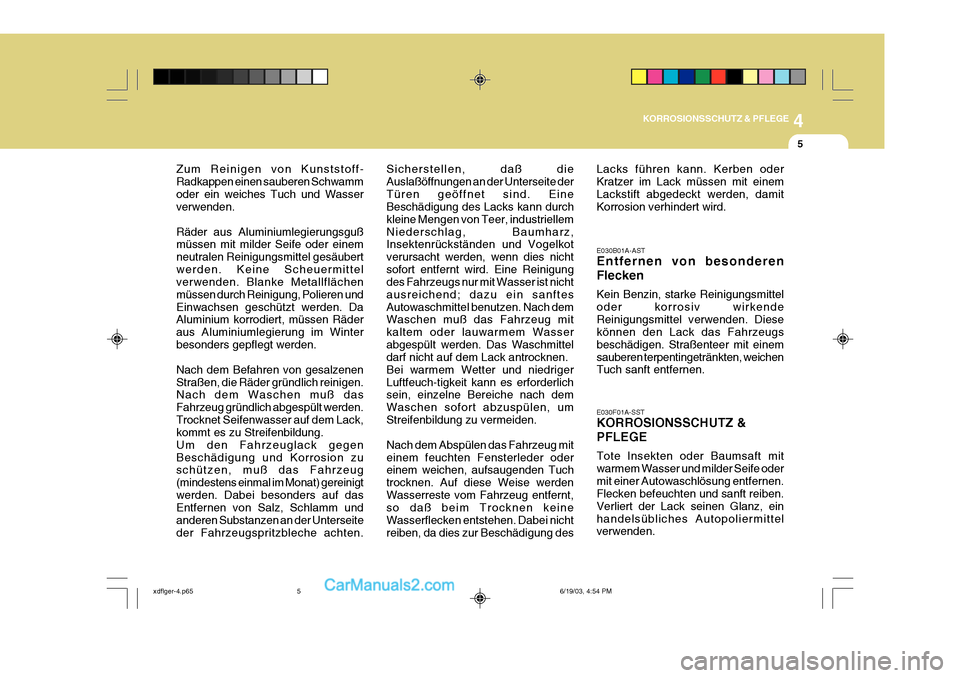

Zum Reinigen von Kunststoff- Radkappen einen sauberen Schwammoder ein weiches Tuch und Wasser verwenden. Räder aus Aluminiumlegierungsguß müssen mit milder Seife oder einem neutralen Reinigungsmittel gesäubertwerden. Keine Scheuermittel verwenden. Blanke Metallflächen müssen durch Reinigung, Polieren undEinwachsen geschützt werden. Da Aluminium korrodiert, müssen Räder aus Aluminiumlegierung im Winterbesonders gepflegt werden. Nach dem Befahren von gesalzenen Straßen, die Räder gründlich reinigen. Nach dem Waschen muß das Fahrzeug gründlich abgespült werden.Trocknet Seifenwasser auf dem Lack, kommt es zu Streifenbildung. Um den Fahrzeuglack gegenBeschädigung und Korrosion zu schützen, muß das Fahrzeug (mindestens einmal im Monat) gereinigtwerden. Dabei besonders auf das Entfernen von Salz, Schlamm und anderen Substanzen an der Unterseiteder Fahrzeugspritzbleche achten. Sicherstellen, daß dieAuslaßöffnungen an der Unterseite derTüren geöffnet sind. Eine Beschädigung des Lacks kann durch kleine Mengen von Teer, industriellemNiederschlag, Baumharz, Insektenrückständen und Vogelkot verursacht werden, wenn dies nichtsofort entfernt wird. Eine Reinigung des Fahrzeugs nur mit Wasser ist nicht ausreichend; dazu ein sanftesAutowaschmittel benutzen. Nach dem Waschen muß das Fahrzeug mit kaltem oder lauwarmem Wasserabgespült werden. Das Waschmittel darf nicht auf dem Lack antrocknen. Bei warmem Wetter und niedrigerLuftfeuch-tigkeit kann es erforderlich sein, einzelne Bereiche nach dem Waschen sofort abzuspülen, umStreifenbildung zu vermeiden. Nach dem Abspülen das Fahrzeug mit einem feuchten Fensterleder oder einem weichen, aufsaugenden Tuch trocknen. Auf diese Weise werdenWasserreste vom Fahrzeug entfernt, so daß beim Trocknen keine Wasserflecken entstehen. Dabei nichtreiben, da dies zur Beschädigung desLacks führen kann. Kerben oderKratzer im Lack müssen mit einemLackstift abgedeckt werden, damit Korrosion verhindert wird. E030B01A-AST Entfernen von besonderen Flecken Kein Benzin, starke Reinigungsmittel oder korrosiv wirkendeReinigungsmittel verwenden. Diese können den Lack das Fahrzeugs beschädigen. Straßenteer mit einemsauberen terpentingetränkten, weichen Tuch sanft entfernen. E030F01A-SST KORROSIONSSCHUTZ & PFLEGE Tote Insekten oder Baumsaft mit warmem Wasser und milder Seife odermit einer Autowaschlösung entfernen. Flecken befeuchten und sanft reiben. Verliert der Lack seinen Glanz, einhandelsübliches Autopoliermittel verwenden.
xdflger-4.p65
6/19/03, 4:54 PM
5

4KORROSIONSSCHUTZ & PFLEGE
6REINIGUNG DES INNENRAUMS

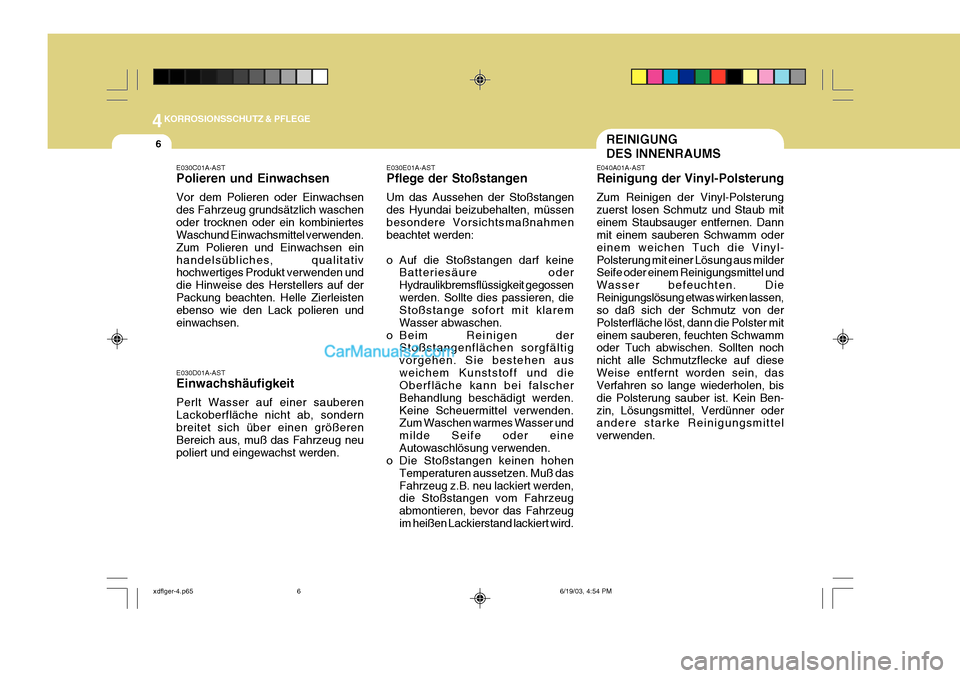

E030C01A-AST Polieren und Einwachsen Vor dem Polieren oder Einwachsen des Fahrzeug grundsätzlich waschenoder trocknen oder ein kombiniertes Waschund Einwachsmittel verwenden. Zum Polieren und Einwachsen einhandelsübliches, qualitativ hochwertiges Produkt verwenden und die Hinweise des Herstellers auf derPackung beachten. Helle Zierleisten ebenso wie den Lack polieren und einwachsen. E030E01A-AST Pflege der Stoßstangen Um das Aussehen der Stoßstangen des Hyundai beizubehalten, müssenbesondere Vorsichtsmaßnahmen beachtet werden:
o Auf die Stoßstangen darf keine
Batteriesäure oder Hydraulikbremsflüssigkeit gegossenwerden. Sollte dies passieren, die Stoßstange sofort mit klarem Wasser abwaschen.
o Beim Reinigen der Stoßstangenflächen sorgfältigvorgehen. Sie bestehen ausweichem Kunststoff und die Oberfläche kann bei falscher Behandlung beschädigt werden.Keine Scheuermittel verwenden. Zum Waschen warmes Wasser und milde Seife oder eineAutowaschlösung verwenden.
o Die Stoßstangen keinen hohen
Temperaturen aussetzen. Muß dasFahrzeug z.B. neu lackiert werden, die Stoßstangen vom Fahrzeug abmontieren, bevor das Fahrzeugim heißen Lackierstand lackiert wird. E040A01A-AST Reinigung der Vinyl-Polsterung Zum Reinigen der Vinyl-Polsterung zuerst losen Schmutz und Staub miteinem Staubsauger entfernen. Dann mit einem sauberen Schwamm oder einem weichen Tuch die Vinyl-Polsterung mit einer Lösung aus milder Seife oder einem Reinigungsmittel und Wasser befeuchten. DieReinigungslösung etwas wirken lassen, so daß sich der Schmutz von der Polsterfläche löst, dann die Polster miteinem sauberen, feuchten Schwamm oder Tuch abwischen. Sollten noch nicht alle Schmutzflecke auf dieseWeise entfernt worden sein, das Verfahren so lange wiederholen, bis die Polsterung sauber ist. Kein Ben-zin, Lösungsmittel, Verdünner oder andere starke Reinigungsmittel verwenden.
E030D01A-AST Einwachshäufigkeit Perlt Wasser auf einer sauberen Lackoberfläche nicht ab, sondernbreitet sich über einen größeren Bereich aus, muß das Fahrzeug neu poliert und eingewachst werden.
xdflger-4.p65
6/19/03, 4:54 PM
6

4
KORROSIONSSCHUTZ & PFLEGE
7

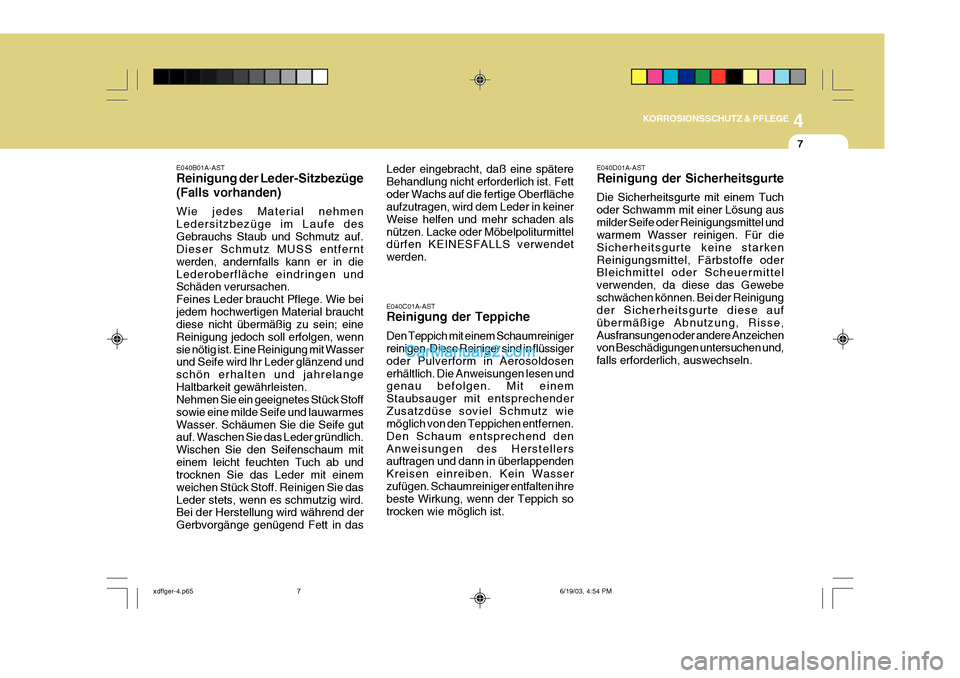

E040C01A-AST Reinigung der Teppiche Den Teppich mit einem Schaumreiniger reinigen. Diese Reiniger sind in flüssiger oder Pulverform in Aerosoldosenerhältlich. Die Anweisungen lesen und genau befolgen. Mit einem Staubsauger mit entsprechenderZusatzdüse soviel Schmutz wie möglich von den Teppichen entfernen. Den Schaum entsprechend denAnweisungen des Herstellers auftragen und dann in überlappenden Kreisen einreiben. Kein Wasserzufügen. Schaumreiniger entfalten ihre beste Wirkung, wenn der Teppich so trocken wie möglich ist.
E040B01A-AST Reinigung der Leder-Sitzbezüge (Falls vorhanden) Wie jedes Material nehmen Ledersitzbezüge im Laufe desGebrauchs Staub und Schmutz auf. Dieser Schmutz MUSS entfernt werden, andernfalls kann er in dieLederoberfläche eindringen und Schäden verursachen. Feines Leder braucht Pflege. Wie beijedem hochwertigen Material braucht diese nicht übermäßig zu sein; eine Reinigung jedoch soll erfolgen, wennsie nötig ist. Eine Reinigung mit Wasser und Seife wird lhr Leder glänzend und schön erhalten und jahrelangeHaltbarkeit gewährleisten. Nehmen Sie ein geeignetes Stück Stoff sowie eine milde Seife und lauwarmesWasser. Schäumen Sie die Seife gut auf. Waschen Sie das Leder gründlich. Wischen Sie den Seifenschaum miteinem leicht feuchten Tuch ab und trocknen Sie das Leder mit einem weichen Stück Stoff. Reinigen Sie dasLeder stets, wenn es schmutzig wird. Bei der Herstellung wird während der Gerbvorgänge genügend Fett in das Leder eingebracht, daß eine spätereBehandlung nicht erforderlich ist. Fettoder Wachs auf die fertige Oberfläche aufzutragen, wird dem Leder in keiner Weise helfen und mehr schaden alsnützen. Lacke oder Möbelpoliturmittel dürfen KEINESFALLS verwendet werden.
E040D01A-AST Reinigung der Sicherheitsgurte Die Sicherheitsgurte mit einem Tuch oder Schwamm mit einer Lösung ausmilder Seife oder Reinigungsmittel und warmem Wasser reinigen. Für die Sicherheitsgurte keine starkenReinigungsmittel, Färbstoffe oder Bleichmittel oder Scheuermittel verwenden, da diese das Gewebeschwächen können. Bei der Reinigung der Sicherheitsgurte diese auf übermäßige Abnutzung, Risse,Ausfransungen oder andere Anzeichen von Beschädigungen untersuchen und, falls erforderlich, auswechseln.
xdflger-4.p65
6/19/03, 4:54 PM
7

4KORROSIONSSCHUTZ & PFLEGE
8

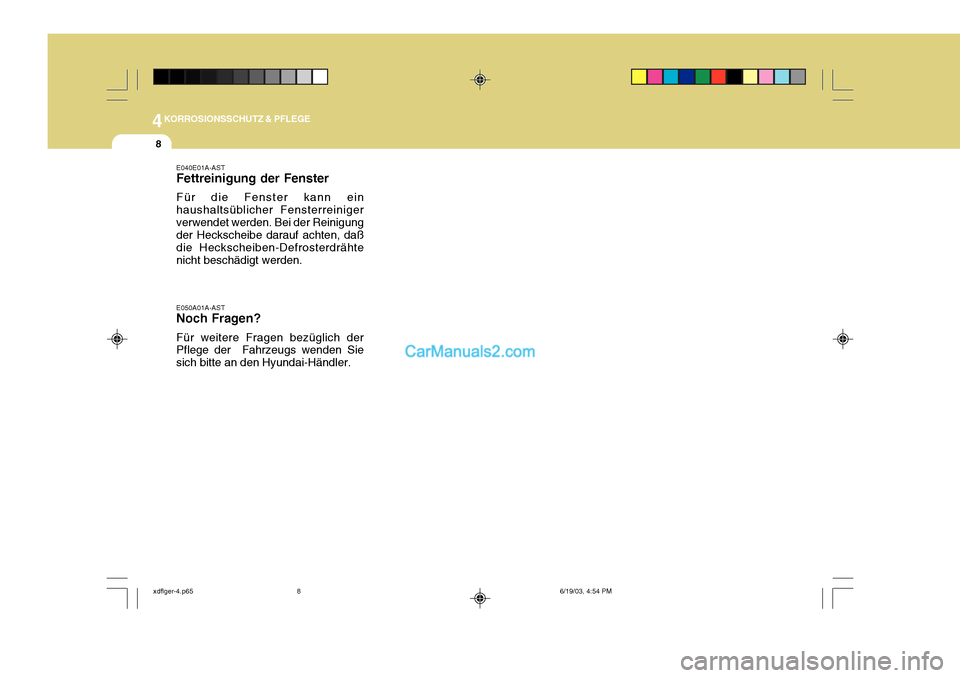

E040E01A-AST Fettreinigung der Fenster Für die Fenster kann ein haushaltsüblicher Fensterreinigerverwendet werden. Bei der Reinigung der Heckscheibe darauf achten, daß die Heckscheiben-Defrosterdrähtenicht beschädigt werden. E050A01A-AST Noch Fragen? Für weitere Fragen bezüglich der Pflege der Fahrzeugs wenden Sie sich bitte an den Hyundai-Händler.
xdflger-4.p65 6/19/03, 4:54 PM
8

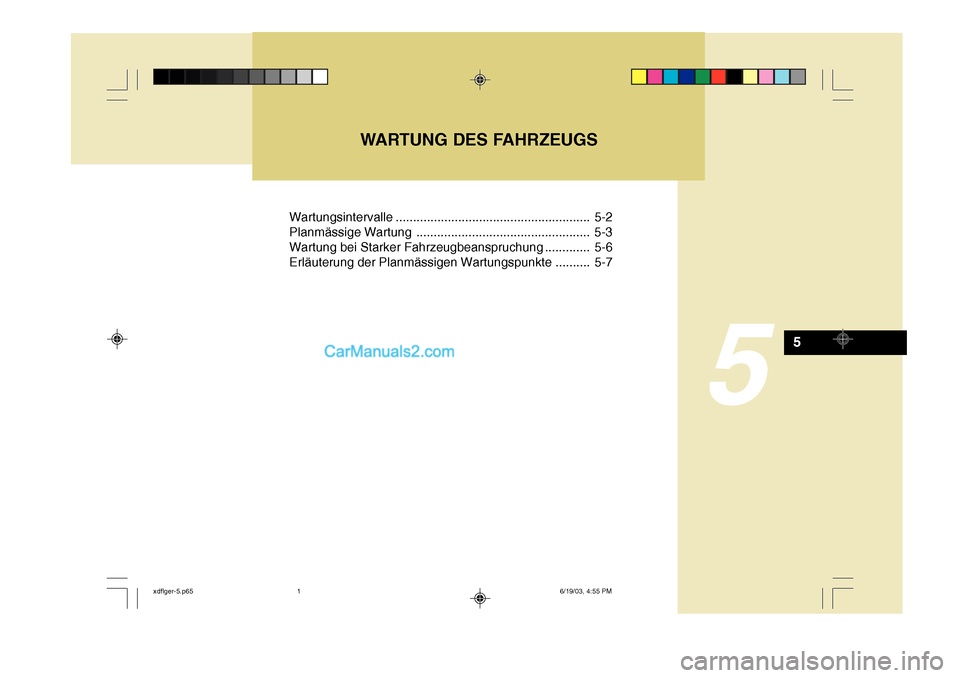

Wartungsintervalle ........................................................ 5-2
Planmässige Wartung .................................................. 5-3
Wartung bei Starker Fahrzeugbeanspruchung ............. 5-6
Erläuterung der Planmässigen Wartungspunkte .......... 5-7
5
WARTUNG DES FAHRZEUGS
5
xdflger-5.p656/19/03, 4:55 PM
1

5WARTUNG DES FAHRZEUGS
2WARTUNGSINTERVALLE

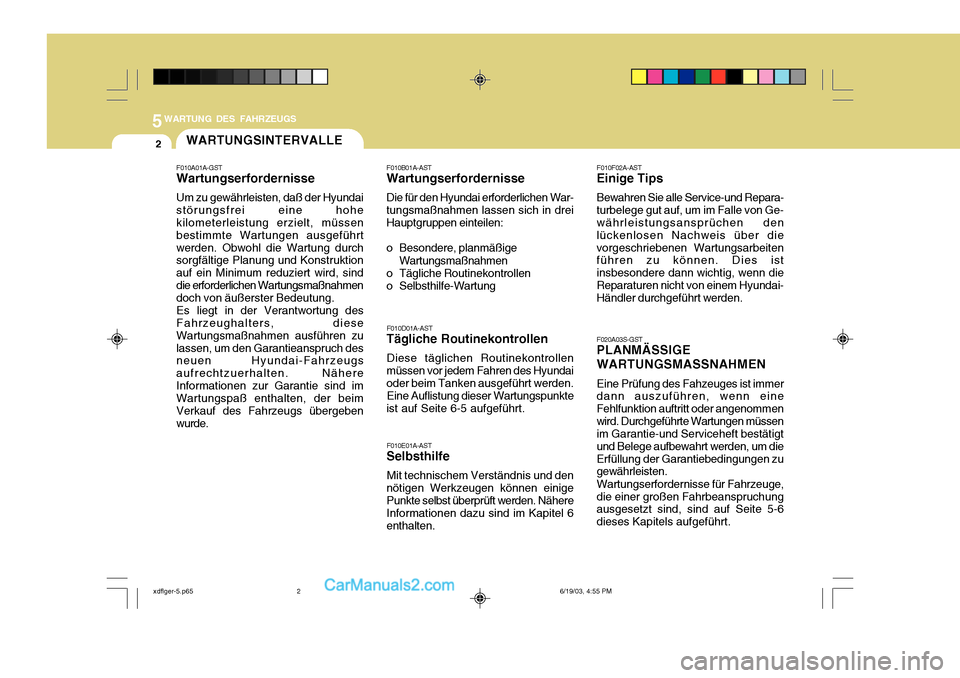

F010F02A-AST
Einige Tips
Bewahren Sie alle Service-und Repara-
turbelege gut auf, um im Falle von Ge- währleistungsansprüchen den lückenlosen Nachweis über dievorgeschriebenen Wartungsarbeiten führen zu können. Dies ist insbesondere dann wichtig, wenn dieReparaturen nicht von einem Hyundai- Händler durchgeführt werden.
F010D01A-AST
Tägliche Routinekontrollen
Diese täglichen Routinekontrollen
müssen vor jedem Fahren des Hyundaioder beim Tanken ausgeführt werden.
Eine Auflistung dieser Wartungspunkte
ist auf Seite 6-5 aufgeführt.
F010E01A-AST
Selbsthilfe
Mit technischem Verständnis und den
nötigen Werkzeugen können einigePunkte selbst überprüft werden. Nähere Informationen dazu sind im Kapitel 6enthalten.
F010A01A-GST Wartungserfordernisse Um zu gewährleisten, daß der Hyundai störungsfrei eine hohe kilometerleistung erzielt, müssen bestimmte Wartungen ausgeführtwerden. Obwohl die Wartung durch sorgfältige Planung und Konstruktion auf ein Minimum reduziert wird, sinddie erforderlichen Wartungsmaßnahmen doch von äußerster Bedeutung. Es liegt in der Verantwortung des Fahrzeughalters, diese Wartungsmaßnahmen ausführen zulassen, um den Garantieanspruch des neuen Hyundai-Fahrzeugs aufrechtzuerhalten. NähereInformationen zur Garantie sind im Wartungspaß enthalten, der beim Verkauf des Fahrzeugs übergebenwurde.
F010B01A-AST
Wartungserfordernisse
Die für den Hyundai erforderlichen War-
tungsmaßnahmen lassen sich in drei Hauptgruppen einteilen:
o Besondere, planmäßige
Wartungsmaßnahmen
o Tägliche Routinekontrollen
o Selbsthilfe-Wartung
F020A03S-GST
PLANMÄSSIGE WARTUNGSMASSNAHMEN
Eine Prüfung des Fahzeuges ist immer
dann auszuführen, wenn eine Fehlfunktion auftritt oder angenommenwird. Durchgeführte Wartungen müssen im Garantie-und Serviceheft bestätigt und Belege aufbewahrt werden, um dieErfüllung der Garantiebedingungen zu gewährleisten.
Wartungserfordernisse für Fahrzeuge,
die einer großen Fahrbeanspruchungausgesetzt sind, sind auf Seite 5-6 dieses Kapitels aufgeführt.
xdflger-5.p65 6/19/03, 4:55 PM
2

5
WARTUNG DES FAHRZEUGS
3

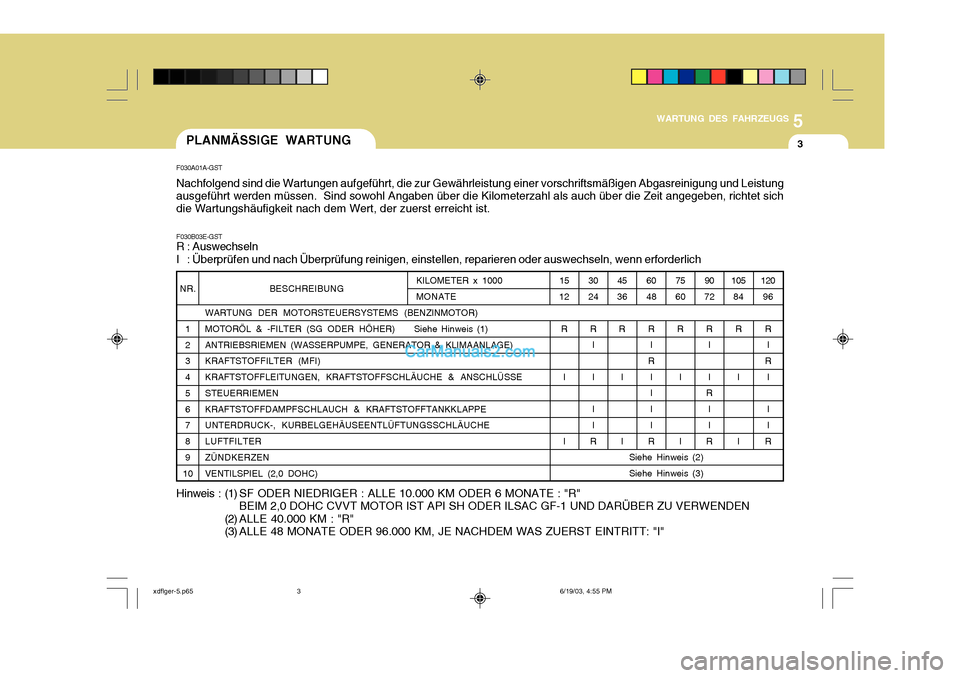

BESCHREIBUNG
WARTUNG DER MOTORSTEUERSYSTEMS (BENZINMOTOR)
MOTORÖL & -FILTER (SG ODER HÖHER) Siehe Hinweis (1) ANTRIEBSRIEMEN (WASSERPUMPE, GENERATOR & KLIMAANLAGE) KRAFTSTOFFILTER (MFI) KRAFTSTOFFLEITUNGEN, KRAFTSTOFFSCHLÄUCHE & ANSCHLÜSSE STEUERRIEMEN KRAFTSTOFFDAMPFSCHLAUCH & KRAFTSTOFFTANKKLAPPE UNTERDRUCK-, KURBELGEHÄUSEENTLÜFTUNGSSCHLÄUCHE LUFTFILTER ZÜNDKERZEN VENTILSPIEL (2,0 DOHC)
NR.
1 2 3 4 5 6 7 8 9
10
F030A01A-GST Nachfolgend sind die Wartungen aufgeführt, die zur Gewährleistung einer vorschriftsmäßigen Abgasreinigung und Leistung ausgeführt werden müssen. Sind sowohl Angaben über die Kilometerzahl als auch über die Zeit angegeben, richtet sich die Wartungshäufigkeit nach dem Wert, der zuerst erreicht ist. F030B03E-GST
R : Auswechseln
I : Überprüfen und nach Überprüfung reinigen, einstellen, reparieren oder auswechseln, wenn erforderlich105
84
R
I I 120
96
R I
R
I I I
R
90
72
R I I
R
I I
R
75
60
R
I I
60
48
R I
R
I I I I
R
45
36
R
I I
30
24
R I II I
R
15
12
R
I I
KILOMETER x 1000 MONATE
Siehe Hinweis (2) Siehe Hinweis (3)
Hinweis : (1) SF ODER NIEDRIGER : ALLE 10.000 KM ODER 6 MONATE : "R"
BEIM 2,0 DOHC CVVT MOTOR IST API SH ODER ILSAC GF-1 UND DARÜBER ZU VERWENDEN
(2) ALLE 40.000 KM : "R"
(3) ALLE 48 MONATE ODER 96.000 KM, JE NACHDEM WAS ZUERST EINTRITT: "I"
PLANMÄSSIGE WARTUNG
