2004 Hyundai Elantra Betriebsanleitung (in German)

2FAHREN MIT DEM HYUNDAI
2
C010A01A-AST

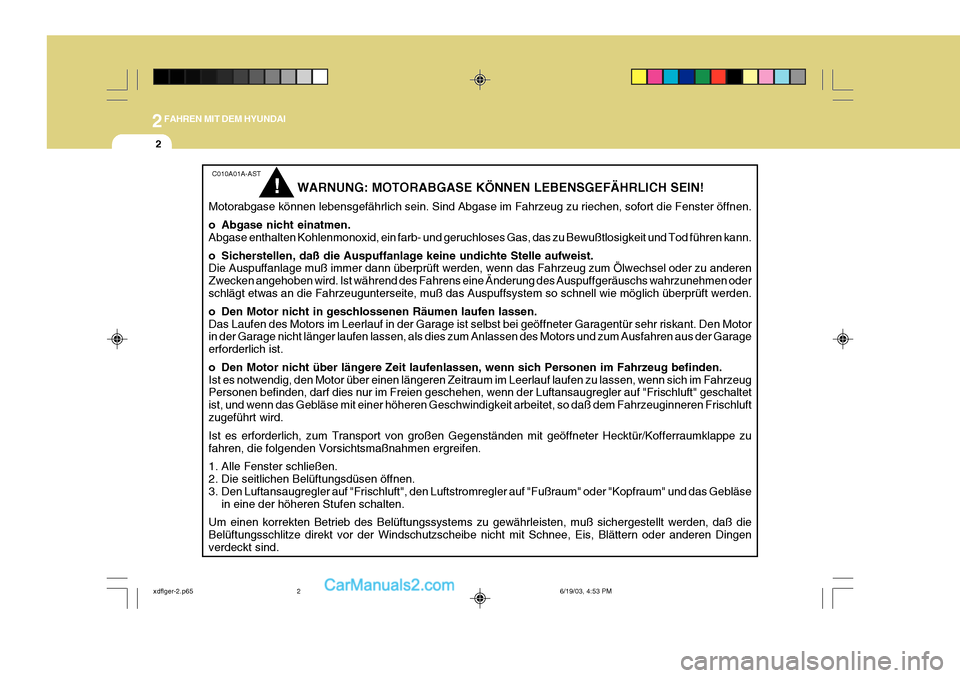

WARNUNG: MOTORABGASE KÖNNEN LEBENSGEFÄHRLICH SEIN!
Motorabgase können lebensgefährlich sein. Sind Abgase im Fahrzeug zu riechen, sofort die Fenster öffnen.
o Abgase nicht einatmen. Abgase enthalten Kohlenmonoxid, ein farb- und geruchloses Gas, das zu Bewußtlosigkeit und Tod führen kann.
o Sicherstellen, daß die Auspuffanlage keine undichte Stelle aufweist. Die Auspuffanlage muß immer dann überprüft werden, wenn das Fahrzeug zum Ölwechsel oder zu anderen Zwecken angehoben wird. Ist während des Fahrens eine Änderung des Auspuffgeräuschs wahrzunehmen oderschlägt etwas an die Fahrzeugunterseite, muß das Auspuffsystem so schnell wie möglich überprüft werden.
o Den Motor nicht in geschlossenen Räumen laufen lassen. Das Laufen des Motors im Leerlauf in der Garage ist selbst bei geöffneter Garagentür sehr riskant. Den Motor in der Garage nicht länger laufen lassen, als dies zum Anlassen des Motors und zum Ausfahren aus der Garage erforderlich ist.
o Den Motor nicht über längere Zeit laufenlassen, wenn sich Personen im Fahrzeug befinden. Ist es notwendig, den Motor über einen längeren Zeitraum im Leerlauf laufen zu lassen, wenn sich im Fahrzeug Personen befinden, darf dies nur im Freien geschehen, wenn der Luftansaugregler auf "Frischluft" geschaltet ist, und wenn das Gebläse mit einer höheren Geschwindigkeit arbeitet, so daß dem Fahrzeuginneren Frischluftzugeführt wird. Ist es erforderlich, zum Transport von großen Gegenständen mit geöffneter Hecktür/Kofferraumklappe zu fahren, die folgenden Vorsichtsmaßnahmen ergreifen.
1. Alle Fenster schließen.
2. Die seitlichen Belüftungsdüsen öffnen.
3. Den Luftansaugregler auf "Frischluft", den Luftstromregler auf "Fußraum" oder "Kopfraum" und das Gebläse in eine der höheren Stufen schalten.
Um einen korrekten Betrieb des Belüftungssystems zu gewährleisten, muß sichergestellt werden, daß die Belüftungsschlitze direkt vor der Windschutzscheibe nicht mit Schnee, Eis, Blättern oder anderen Dingenverdeckt sind.!
xdflger-2.p65 6/19/03, 4:53 PM
2

2
FAHREN MIT DEM HYUNDAI

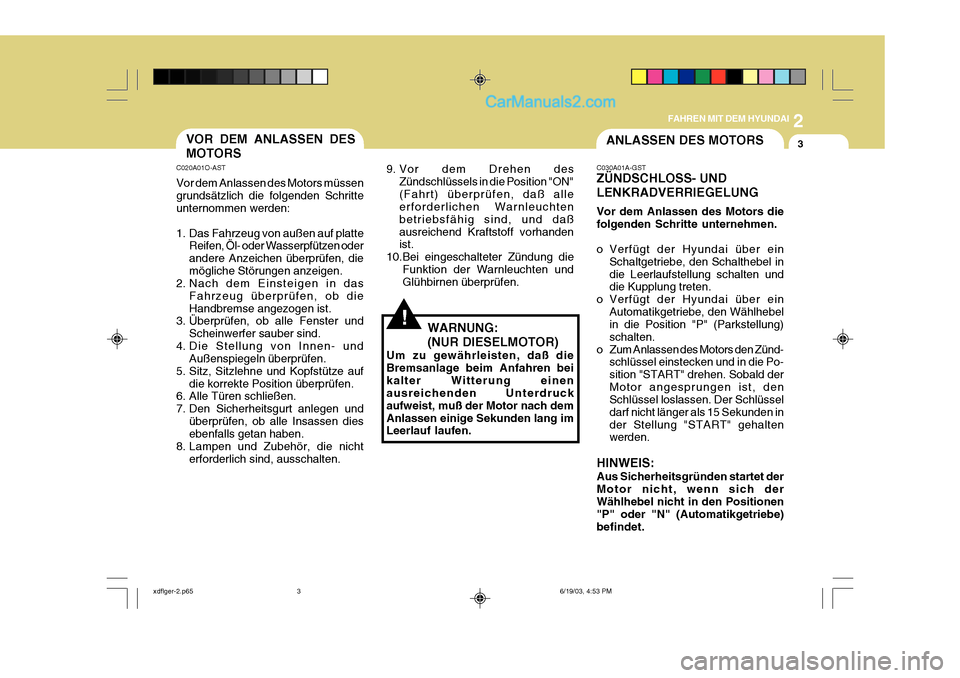

3ANLASSEN DES MOTORSVOR DEM ANLASSEN DES MOTORS
C020A01O-AST Vor dem Anlassen des Motors müssen grundsätzlich die folgenden Schritte unternommen werden:
1. Das Fahrzeug von außen auf platte Reifen, Öl- oder Wasserpfützen oder andere Anzeichen überprüfen, diemögliche Störungen anzeigen.
2. Nach dem Einsteigen in das
Fahrzeug überprüfen, ob dieHandbremse angezogen ist.
3. Überprüfen, ob alle Fenster und
Scheinwerfer sauber sind.
4. Die Stellung von Innen- und Außenspiegeln überprüfen.
5. Sitz, Sitzlehne und Kopfstütze auf die korrekte Position überprüfen.
6. Alle Türen schließen.
7. Den Sicherheitsgurt anlegen und
überprüfen, ob alle Insassen dies ebenfalls getan haben.
8. Lampen und Zubehör, die nicht erforderlich sind, ausschalten. C030A01A-GST ZÜNDSCHLOSS- UND LENKRADVERRIEGELUNG Vor dem Anlassen des Motors die folgenden Schritte unternehmen.
o Verfügt der Hyundai über ein
Schaltgetriebe, den Schalthebel in die Leerlaufstellung schalten und die Kupplung treten.
o Verfügt der Hyundai über ein
Automatikgetriebe, den Wählhebelin die Position "P" (Parkstellung) schalten.
o Zum Anlassen des Motors den Zünd- schlüssel einstecken und in die Po-sition "START" drehen. Sobald derMotor angesprungen ist, den Schlüssel loslassen. Der Schlüssel darf nicht länger als 15 Sekunden inder Stellung "START" gehalten werden.
HINWEIS: Aus Sicherheitsgründen startet der Motor nicht, wenn sich der Wählhebel nicht in den Positionen "P" oder "N" (Automatikgetriebe)befindet.
WARNUNG: (NUR DIESELMOTOR)
Um zu gewährleisten, daß die Bremsanlage beim Anfahren beikalter Witterung einen ausreichenden Unterdruck aufweist, muß der Motor nach demAnlassen einige Sekunden lang im Leerlauf laufen.
!
9. Vor dem Drehen des Zündschlüssels in die Position "ON" (Fahrt) überprüfen, daß alle erforderlichen Warnleuchten betriebsfähig sind, und daßausreichend Kraftstoff vorhanden ist.
10.Bei eingeschalteter Zündung die Funktion der Warnleuchten undGlühbirnen überprüfen.
xdflger-2.p65 6/19/03, 4:53 PM
3

2FAHREN MIT DEM HYUNDAI

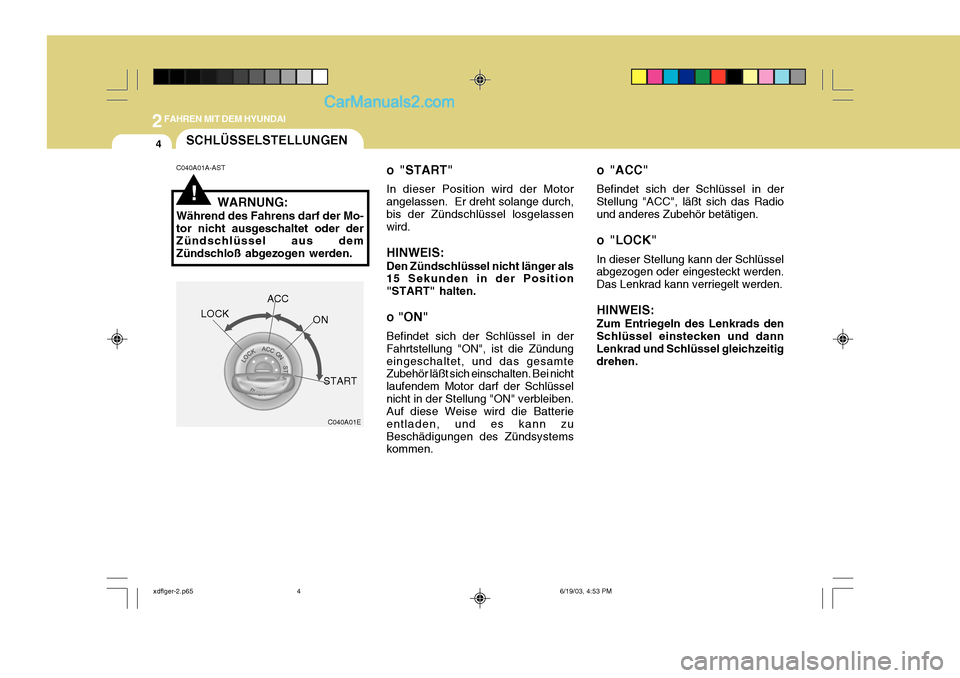

4SCHLÜSSELSTELLUNGEN
o "START" In dieser Position wird der Motor angelassen. Er dreht solange durch,bis der Zündschlüssel losgelassen wird. HINWEIS: Den Zündschlüssel nicht länger als 15 Sekunden in der Position "START" halten. o "ON" Befindet sich der Schlüssel in der Fahrtstellung "ON", ist die Zündungeingeschaltet, und das gesamte Zubehör läßt sich einschalten. Bei nicht laufendem Motor darf der Schlüsselnicht in der Stellung "ON" verbleiben. Auf diese Weise wird die Batterie entladen, und es kann zuBeschädigungen des Zündsystems kommen.
C040A01A-AST
!WARNUNG:
Während des Fahrens darf der Mo- tor nicht ausgeschaltet oder der Zündschlüssel aus dem Zündschloß abgezogen werden. o "ACC" Befindet sich der Schlüssel in der Stellung "ACC", läßt sich das Radiound anderes Zubehör betätigen.
o "LOCK" In dieser Stellung kann der Schlüssel abgezogen oder eingesteckt werden. Das Lenkrad kann verriegelt werden. HINWEIS: Zum Entriegeln des Lenkrads den Schlüssel einstecken und dann Lenkrad und Schlüssel gleichzeitigdrehen.
C040A01E
LOCK
ACC
ON
START
xdflger-2.p65 6/19/03, 4:53 PM
4

2
FAHREN MIT DEM HYUNDAI
5

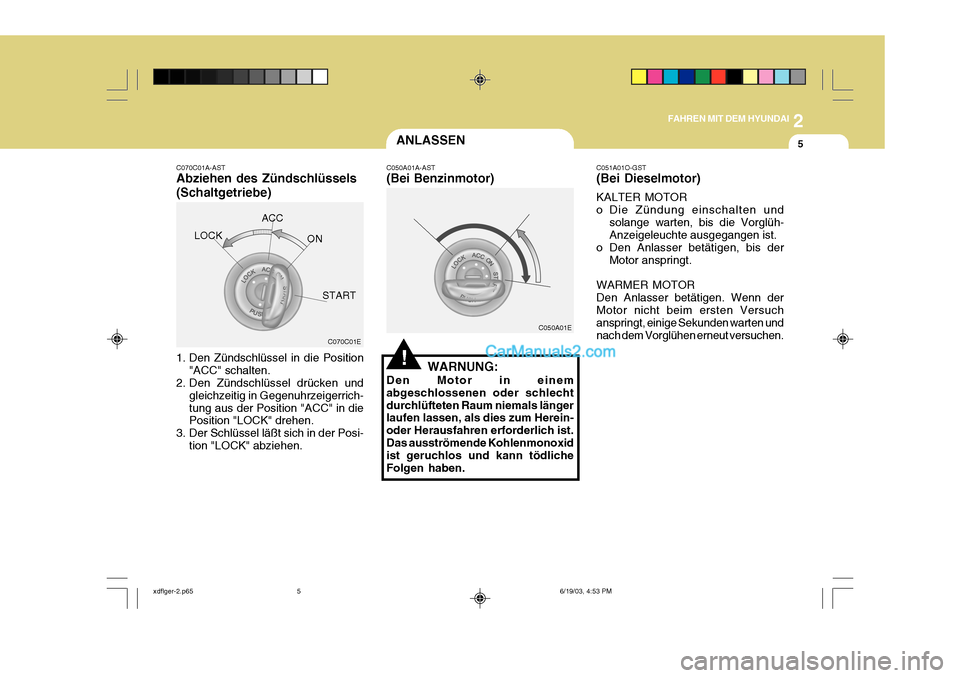

C070C01A-AST Abziehen des Zündschlüssels (Schaltgetriebe)
1. Den Zündschlüssel in die Position "ACC" schalten.
2. Den Zündschlüssel drücken und
gleichzeitig in Gegenuhrzeigerrich- tung aus der Position "ACC" in die Position "LOCK" drehen.
3. Der Schlüssel läßt sich in der Posi- tion "LOCK" abziehen.ANLASSEN
C050A01A-AST (Bei Benzinmotor)
WARNUNG:
Den Motor in einem abgeschlossenen oder schlechtdurchlüfteten Raum niemals länger laufen lassen, als dies zum Herein- oder Herausfahren erforderlich ist.Das ausströmende Kohlenmonoxid ist geruchlos und kann tödliche Folgen haben.
!
C051A01O-GST (Bei Dieselmotor) KALTER MOTOR
o Die Zündung einschalten und solange warten, bis die Vorglüh- Anzeigeleuchte ausgegangen ist.
o Den Anlasser betätigen, bis der Motor anspringt.
WARMER MOTOR Den Anlasser betätigen. Wenn der Motor nicht beim ersten Versuch anspringt, einige Sekunden warten undnach dem Vorglühen erneut versuchen.
C070C01E
LOCK
ACC
ON
START
C050A01E
xdflger-2.p65 6/19/03, 4:53 PM
5

2FAHREN MIT DEM HYUNDAI
6
WARNUNG:
Ist ein Gang eingelegt und wird die Kupplung nicht voll durchgetreten,ruckt das Auto beim Anlassen vor oder zurück.!
HINWEIS: Wenn der Motor 10 Sekunden, nachdem das Vorglühen abgeschlossen ist, nicht angelassen werden kann, denZündschlüssel noch einmal auf Position "LOCK" und dann wieder auf Position "ON" stellen, um dasVorglühen zu wiederholen. C050B01HP
Gelbe Lampe
"AUS" Gelbe Lampe
"EIN"
C050B01O-GST NORMALE BEDINGUNGEN Anlassen:
1. Den Schlüssel einstecken und den
Sicherheitsgurt anlegen.
2. Den Schalthebel beim Schaltgetriebe in die Leerlaufstellung oder den Wählhebel(Automatikgetriebe) in die Position "P" (Parken) stellen.
3. Nach Drehen des Zündschlüssels in die Position "ON" (Fahren)sicherstellen, daß alle Warnleuchten und Instrumente korrektfunktionieren; erst dann den Motor anlassen.
4. Bei Fahrzeugen mit Vorglühkontrolleuchte denZündschlüssel auf "ON" drehen. Die Vorglühkontrolleuchte leuchtetzuerst rot auf und wechselt kurz darauf zu grün; dies zeigt an, daß das Vorglühen beendet ist. 5. Den Zündschlüssel in die Position
"START" drehen und nach Anspringen des Motors loslassen.
xdflger-2.p65 6/19/03, 4:53 PM
6

2
FAHREN MIT DEM HYUNDAI
7

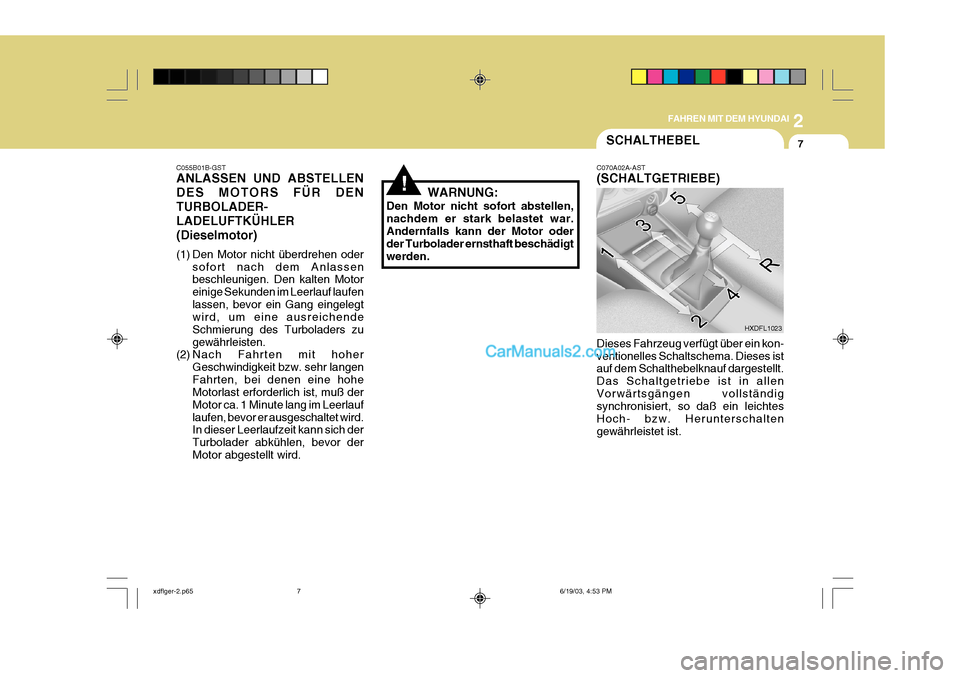

C055B01B-GST ANLASSEN UND ABSTELLEN DES MOTORS FÜR DENTURBOLADER-LADELUFTKÜHLER(Dieselmotor)
(1) Den Motor nicht überdrehen oder
sofort nach dem Anlassen beschleunigen. Den kalten Motor einige Sekunden im Leerlauf laufenlassen, bevor ein Gang eingelegt wird, um eine ausreichende Schmierung des Turboladers zugewährleisten.
(2) Nach Fahrten mit hoher
Geschwindigkeit bzw. sehr langenFahrten, bei denen eine hohe Motorlast erforderlich ist, muß der Motor ca. 1 Minute lang im Leerlauflaufen, bevor er ausgeschaltet wird. In dieser Leerlaufzeit kann sich der Turbolader abkühlen, bevor derMotor abgestellt wird. WARNUNG:
Den Motor nicht sofort abstellen,nachdem er stark belastet war. Andernfalls kann der Motor oder der Turbolader ernsthaft beschädigtwerden.
!
SCHALTHEBEL
C070A02A-AST (SCHALTGETRIEBE)
HXDFL1023
Dieses Fahrzeug verfügt über ein kon- ventionelles Schaltschema. Dieses ist auf dem Schalthebelknauf dargestellt. Das Schaltgetriebe ist in allenVorwärtsgängen vollständig synchronisiert, so daß ein leichtes Hoch- bzw. Herunterschaltengewährleistet ist.
xdflger-2.p65 6/19/03, 4:53 PM
7

2FAHREN MIT DEM HYUNDAI
8

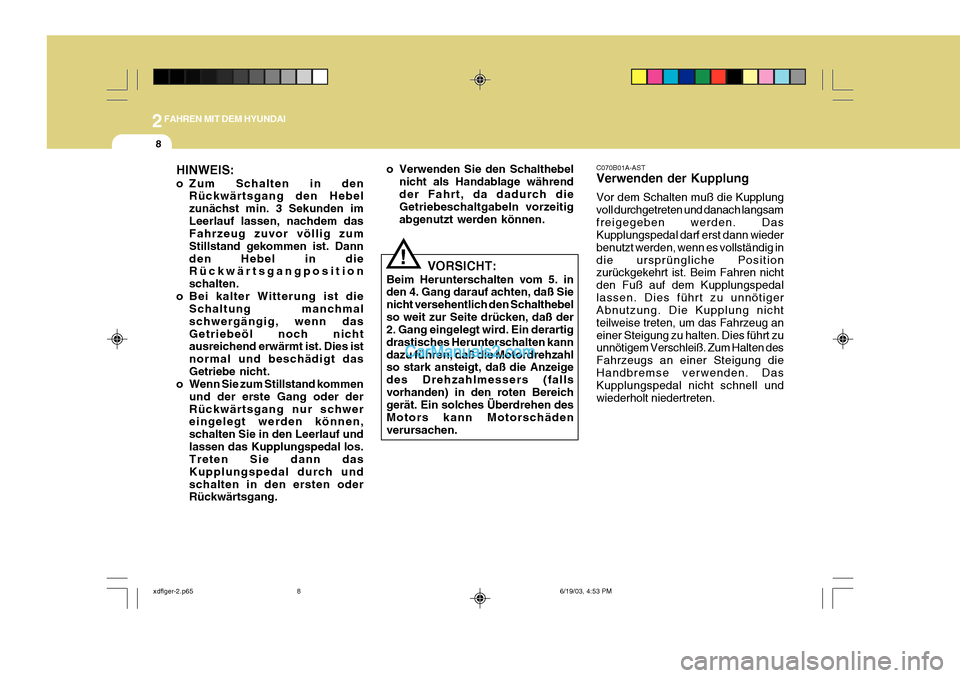

C070B01A-AST Verwenden der Kupplung Vor dem Schalten muß die Kupplung voll durchgetreten und danach langsamfreigegeben werden. Das Kupplungspedal darf erst dann wieder benutzt werden, wenn es vollständig indie ursprüngliche Position zurückgekehrt ist. Beim Fahren nicht den Fuß auf dem Kupplungspedallassen. Dies führt zu unnötiger Abnutzung. Die Kupplung nicht teilweise treten, um das Fahrzeug aneiner Steigung zu halten. Dies führt zu unnötigem Verschleiß. Zum Halten des Fahrzeugs an einer Steigung dieHandbremse verwenden. Das Kupplungspedal nicht schnell und wiederholt niedertreten.
HINWEIS:
o Zum Schalten in den
Rückwärtsgang den Hebel zunächst min. 3 Sekunden imLeerlauf lassen, nachdem das Fahrzeug zuvor völlig zum Stillstand gekommen ist. Dannden Hebel in die Rückwärtsgangposition schalten.
o Bei kalter Witterung ist die Schaltung manchmalschwergängig, wenn dasGetriebeöl noch nicht ausreichend erwärmt ist. Dies ist normal und beschädigt dasGetriebe nicht.
o Wenn Sie zum Stillstand kommen
und der erste Gang oder derRückwärtsgang nur schwer eingelegt werden können, schalten Sie in den Leerlauf undlassen das Kupplungspedal los. Treten Sie dann das Kupplungspedal durch undschalten in den ersten oder Rückwärtsgang. o Verwenden Sie den Schalthebel
nicht als Handablage während der Fahrt, da dadurch die Getriebeschaltgabeln vorzeitig abgenutzt werden können.
! VORSICHT:
Beim Herunterschalten vom 5. in den 4. Gang darauf achten, daß Sie nicht versehentlich den Schalthebelso weit zur Seite drücken, daß der 2. Gang eingelegt wird. Ein derartig drastisches Herunterschalten kanndazu führen, daß die Motordrehzahl so stark ansteigt, daß die Anzeige des Drehzahlmessers (fallsvorhanden) in den roten Bereich gerät. Ein solches Überdrehen des Motors kann Motorschädenverursachen.
xdflger-2.p65 6/19/03, 4:53 PM
8

2
FAHREN MIT DEM HYUNDAI
9
C070D02A-AST Fahrhinweise
o An Abhängen niemals den Gang herausnehmen und das Fahrzeug im Leerlauf fahren. Dies ist extrem gefährlich. Grundsätzlich einen Gang eingelegt lassen.
o Die Bremsen nicht übermäßig bean- spruchen. Dies kann zu Überhitzungund Fehlfunktion der Bremsenführen. Stattdessen an langen Abhängen abbremsen und in einen niedrigerenGang schalten. Dadurch wird das Bremsen des Fahrzeugs durch die Bremswirkungdas Motors unterstützt.
o Vor dem Schalten in einen
niedrigeren Gang abbremsen. Aufdiese Weise läßt sich ein Überdrehen des Motors, das zu Beschädigungen führen kann,vermeiden.
o Bei Seitenwind langsamer fahren.
Auf diese Weise wird eine bessereKontrolle über das Fahrzeug gewährleistet.
C070E03A-GST EMPFOHLENE SCHALTPUNKTE
Die oben dargestellten Schaltpunkte werden für größte Kraftstoffersparnis und optimale Leistung empfohlen.
Schalten von - in 1-2 2-33-4 4-5 Empfohlene Geschwin-
digkeit km/h (mph)
20 (15)40 (25) 55 (35)75 (45)
o Vor dem Schalten in denRückwärtsgang sicherstellen, daß das Fahrzeug wirklich zum Stillstand gekommen ist. Wird darauf nicht geachtet, kann das Getriebebeschädigt werden. Zum Schalten in den Rückwärtsgang das Kupplungspedal treten, denSchalthebel in die Leerlaufstellung schalten, einen Augenblick warten und dann in den Rückwärtsgangschalten.
o Beim Fahren auf glatten Straßen ist
besondere Vorsicht geboten.Besonders sorgfältig bremsen, beschleunigen oder schalten. Auf glatten Straßen kann eine plötzlicheÄnderung der Motordrehzahl dazu führen, daß die Antriebsräder die Bodenhaftung verlieren, und daßdas Fahrzeug außer Kontrolle gerät.
xdflger-2.p65 6/19/03, 4:53 PM
