2004 Hyundai Elantra Betriebsanleitung (in German)

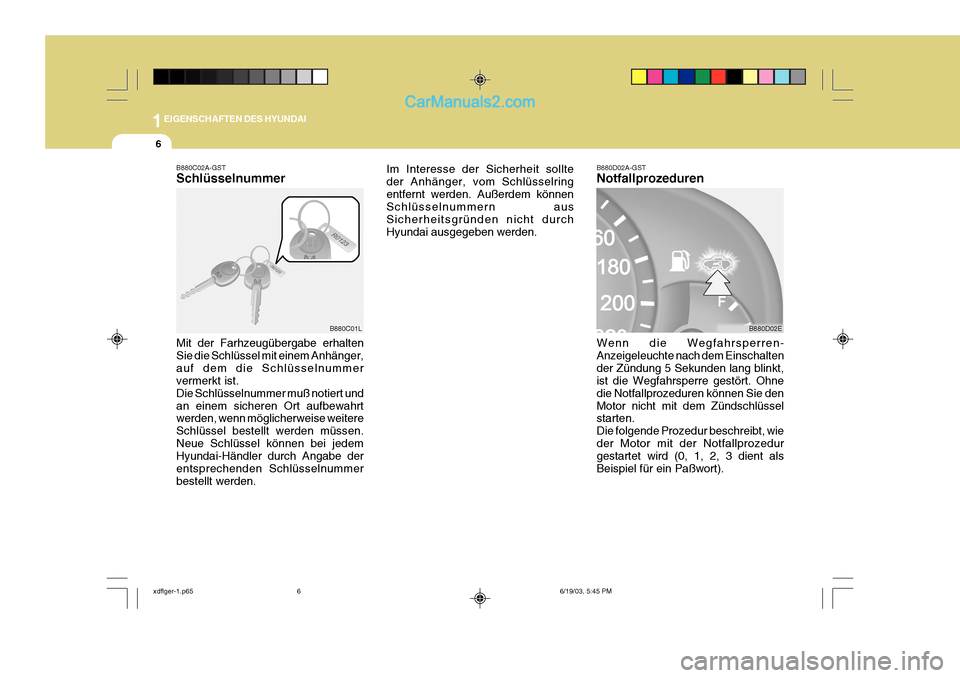

1EIGENSCHAFTEN DES HYUNDAI
6
Im Interesse der Sicherheit sollte der Anhänger, vom Schlüsselringentfernt werden. Außerdem können Schlüsselnummern aus Sicherheitsgründen nicht durchHyundai ausgegeben werden.
Wenn die Wegfahrsperren-Anzeigeleuchte nach dem Einschaltender Zündung 5 Sekunden lang blinkt, ist die Wegfahrsperre gestört. Ohne die Notfallprozeduren können Sie denMotor nicht mit dem Zündschlüssel starten. Die folgende Prozedur beschreibt, wieder Motor mit der Notfallprozedur gestartet wird (0, 1, 2, 3 dient als Beispiel für ein Paßwort).
B880D02A-GST Notfallprozeduren
B880C02A-GSTSchlüsselnummer Mit der Farhzeugübergabe erhalten Sie die Schlüssel mit einem Anhänger,auf dem die Schlüsselnummer vermerkt ist. Die Schlüsselnummer muß notiert undan einem sicheren Ort aufbewahrt werden, wenn möglicherweise weitere Schlüssel bestellt werden müssen.Neue Schlüssel können bei jedem Hyundai-Händler durch Angabe der entsprechenden Schlüsselnummerbestellt werden.
B880C01LB880D02E
xdflger-1.p65
6/19/03, 5:45 PM
6

1

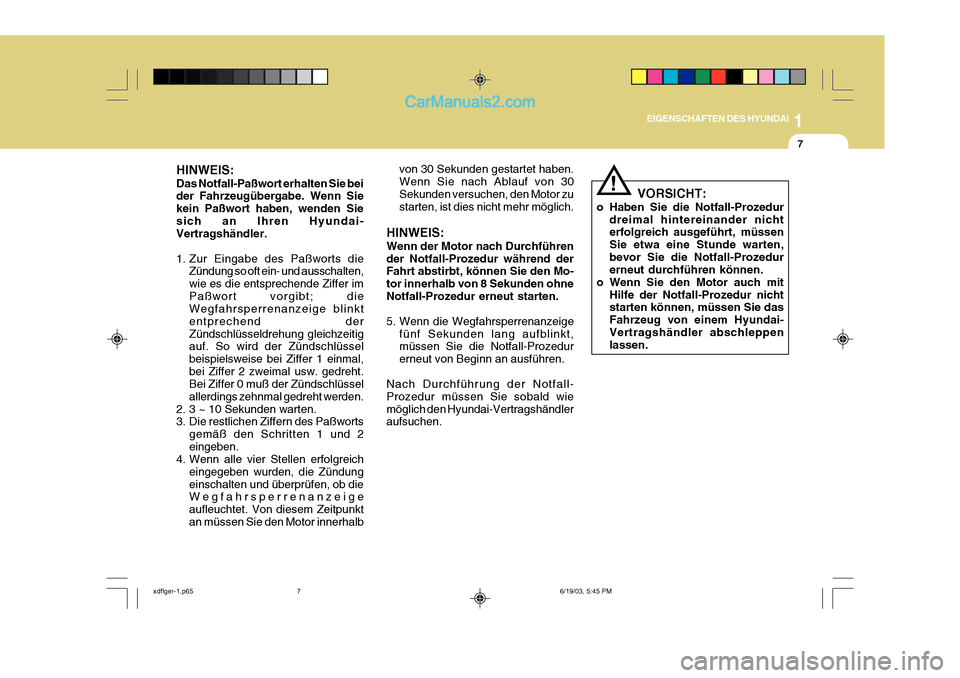

EIGENSCHAFTEN DES HYUNDAI
7
HINWEIS: Das Notfall-Paßwort erhalten Sie bei der Fahrzeugübergabe. Wenn Sie kein Paßwort haben, wenden Siesich an Ihren Hyundai- Vertragshändler.
1. Zur Eingabe des Paßworts die Zündung so oft ein- und ausschalten, wie es die entsprechende Ziffer imPaßwort vorgibt; die Wegfahrsperrenanzeige blinkt entprechend derZündschlüsseldrehung gleichzeitig auf. So wird der Zündschlüssel beispielsweise bei Ziffer 1 einmal,bei Ziffer 2 zweimal usw. gedreht. Bei Ziffer 0 muß der Zündschlüssel allerdings zehnmal gedreht werden.
2. 3 ~ 10 Sekunden warten.
3. Die restlichen Ziffern des Paßworts
gemäß den Schritten 1 und 2 eingeben.
4. Wenn alle vier Stellen erfolgreich
eingegeben wurden, die Zündungeinschalten und überprüfen, ob die Wegfahrsperrenanzeige aufleuchtet. Von diesem Zeitpunktan müssen Sie den Motor innerhalb von 30 Sekunden gestartet haben.Wenn Sie nach Ablauf von 30Sekunden versuchen, den Motor zu starten, ist dies nicht mehr möglich.
HINWEIS: Wenn der Motor nach Durchführen der Notfall-Prozedur während der Fahrt abstirbt, können Sie den Mo- tor innerhalb von 8 Sekunden ohneNotfall-Prozedur erneut starten.
5. Wenn die Wegfahrsperrenanzeige fünf Sekunden lang aufblinkt, müssen Sie die Notfall-Prozedur erneut von Beginn an ausführen.
Nach Durchführung der Notfall-Prozedur müssen Sie sobald wiemöglich den Hyundai-Vertragshändler aufsuchen.
! VORSICHT:
o Haben Sie die Notfall-Prozedur dreimal hintereinander nicht erfolgreich ausgeführt, müssen Sie etwa eine Stunde warten,bevor Sie die Notfall-Prozedur erneut durchführen können.
o Wenn Sie den Motor auch mit Hilfe der Notfall-Prozedur nichtstarten können, müssen Sie das Fahrzeug von einem Hyundai-Vertragshändler abschleppen lassen.
xdflger-1.p65 6/19/03, 5:45 PM
7

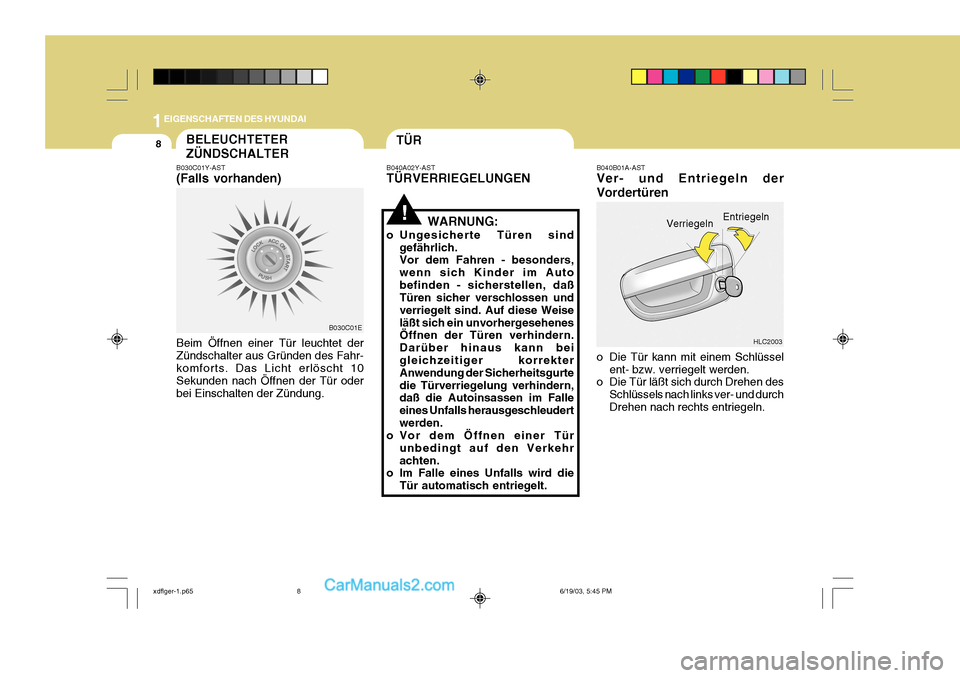

1EIGENSCHAFTEN DES HYUNDAI
8TÜRBELEUCHTETER ZÜNDSCHALTER
B040B01A-AST Ver- und Entriegeln der Vordertüren
o Die Tür kann mit einem Schlüssel
ent- bzw. verriegelt werden.
o Die Tür läßt sich durch Drehen des
Schlüssels nach links ver- und durch Drehen nach rechts entriegeln.
HLC2003
Verriegeln
Entriegeln
B030C01Y-AST (Falls vorhanden) Beim Öffnen einer Tür leuchtet der Zündschalter aus Gründen des Fahr-komforts. Das Licht erlöscht 10 Sekunden nach Öffnen der Tür oder bei Einschalten der Zündung. B040A02Y-AST TÜRVERRIEGELUNGEN
WARNUNG:
o Ungesicherte Türen sind gefährlich. Vor dem Fahren - besonders, wenn sich Kinder im Autobefinden - sicherstellen, daß Türen sicher verschlossen und verriegelt sind. Auf diese Weiseläßt sich ein unvorhergesehenes Öffnen der Türen verhindern. Darüber hinaus kann bei gleichzeitiger korrekter Anwendung der Sicherheitsgurtedie Türverriegelung verhindern, daß die Autoinsassen im Falle eines Unfalls herausgeschleudertwerden.
o Vor dem Öffnen einer Tür
unbedingt auf den Verkehrachten.
o Im Falle eines Unfalls wird die
Tür automatisch entriegelt.
!
B030C01E
xdflger-1.p65 6/19/03, 5:45 PM
8

1

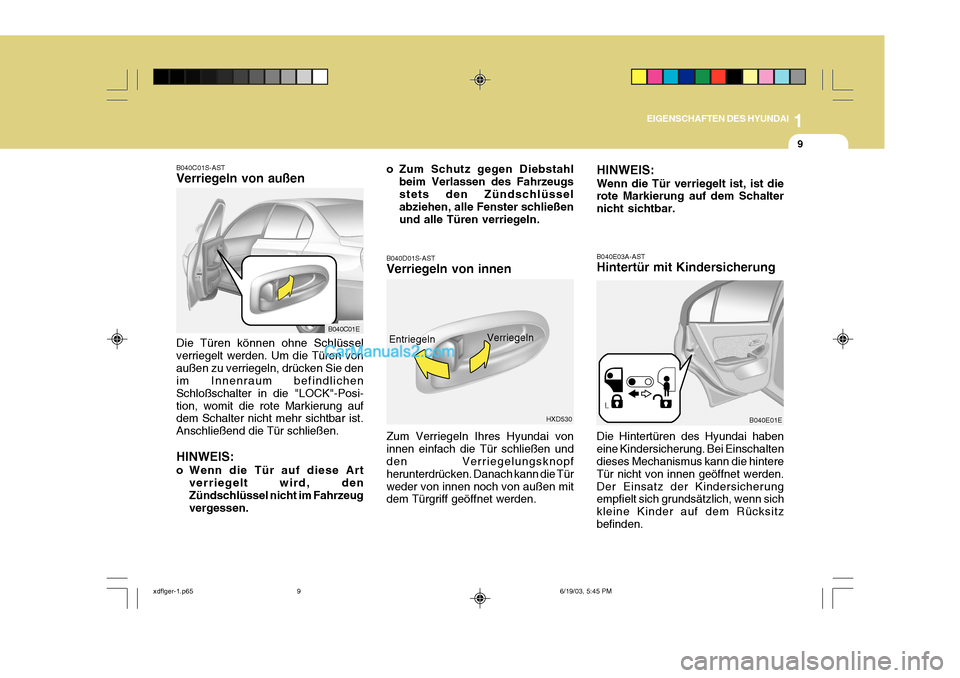

EIGENSCHAFTEN DES HYUNDAI
9
B040C01S-AST Verriegeln von außen Die Türen können ohne Schlüssel verriegelt werden. Um die Türen vonaußen zu verriegeln, drücken Sie den im Innenraum befindlichen Schloßschalter in die "LOCK"-Posi-tion, womit die rote Markierung auf dem Schalter nicht mehr sichtbar ist. Anschließend die Tür schließen. HINWEIS:
o Wenn die Tür auf diese Art verriegelt wird, den Zündschlüssel nicht im Fahrzeugvergessen. o Zum Schutz gegen Diebstahl
beim Verlassen des Fahrzeugsstets den Zündschlüssel abziehen, alle Fenster schließen und alle Türen verriegeln.
B040D01S-AST Verriegeln von innen Zum Verriegeln Ihres Hyundai von innen einfach die Tür schließen und den Verriegelungsknopf herunterdrücken. Danach kann die Türweder von innen noch von außen mit dem Türgriff geöffnet werden.
HXD530
Verriegeln
Entriegeln HINWEIS: Wenn die Tür verriegelt ist, ist die rote Markierung auf dem Schalter nicht sichtbar. B040E03A-AST Hintertür mit Kindersicherung Die Hintertüren des Hyundai haben eine Kindersicherung. Bei Einschalten dieses Mechanismus kann die hintere Tür nicht von innen geöffnet werden.Der Einsatz der Kindersicherung empfielt sich grundsätzlich, wenn sich kleine Kinder auf dem Rücksitzbefinden.B040E01E
B040C01E
xdflger-1.p65
6/19/03, 5:45 PM
9

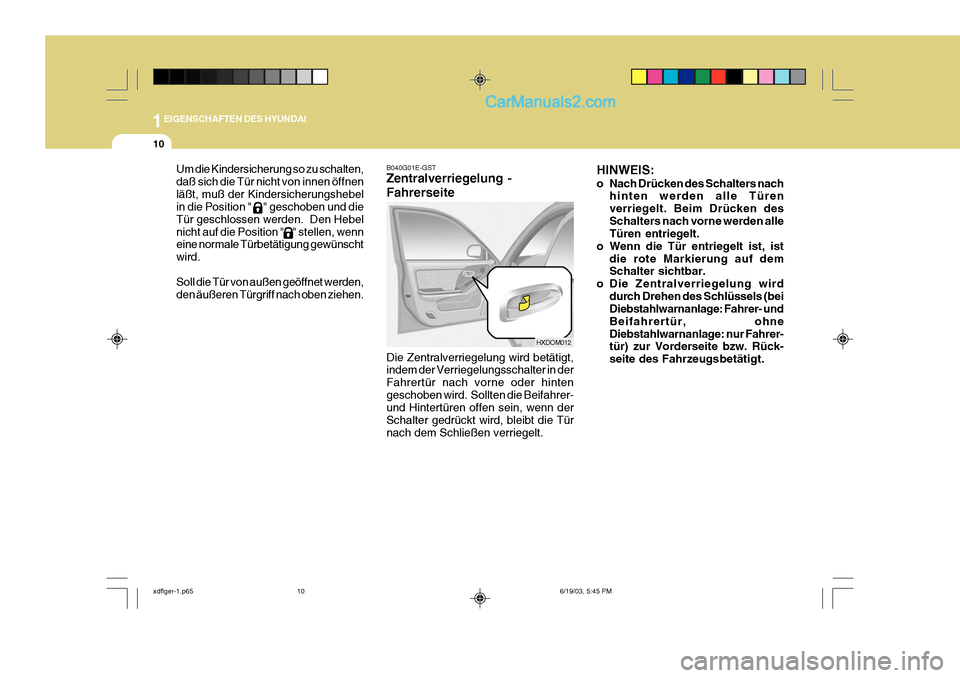

1EIGENSCHAFTEN DES HYUNDAI
10
HXDOM012 HINWEIS:
o Nach Drücken des Schalters nach
hinten werden alle Türen verriegelt. Beim Drücken desSchalters nach vorne werden alle Türen entriegelt.
o Wenn die Tür entriegelt ist, ist die rote Markierung auf demSchalter sichtbar.
o Die Zentralverriegelung wird durch Drehen des Schlüssels (beiDiebstahlwarnanlage: Fahrer- und
Beifahrertür, ohneDiebstahlwarnanlage: nur Fahrer- tür) zur Vorderseite bzw. Rück- seite des Fahrzeugs betätigt.
Um die Kindersicherung so zu schalten,daß sich die Tür nicht von innen öffnenläßt, muß der Kindersicherungshebel in die Position " " geschoben und die Tür geschlossen werden. Den Hebelnicht auf die Position " " stellen, wenn eine normale Türbetätigung gewünscht wird. Soll die Tür von außen geöffnet werden, den äußeren Türgriff nach oben ziehen.
B040G01E-GST Zentralverriegelung - Fahrerseite Die Zentralverriegelung wird betätigt, indem der Verriegelungsschalter in der Fahrertür nach vorne oder hintengeschoben wird. Sollten die Beifahrer- und Hintertüren offen sein, wenn der Schalter gedrückt wird, bleibt die Türnach dem Schließen verriegelt.
xdflger-1.p65
6/19/03, 5:45 PM
10

1
EIGENSCHAFTEN DES HYUNDAI
11
HXD200
DIEBSTAHLALARM
B070A01A-GST (Falls vorhanden) Dieses System dient dazu, ein unbefugtes Eindringen in das Fahrzeugzu verhindern. Das System arbeitet in drei Stufen: Die erste Stufe ist die "scharf gemachte" Stufe, die zweite istdie "Alarm"-Stufe und die dritte ist die "entschärfte" Stufe. Nach dem Auslösen ertönt eine laute Alarmsireneund die Blinker blinken auf. B070B01E-GST Scharfmachen Das Fahrzeug parken und den Motor abstellen. Das System wie untenbeschrieben scharfmachen.
1) Den Zündschlüssel aus dem
Zündschloß ziehen.
2) Sicherstellen, daß die Motorhaube
und der Kofferraumdeckel (4-Türer)/ die Heckklappe (5-Türer) verriegelt sind.
3) Die Türen mit der Fernbedienung verriegeln. Verriegeln
Entriegeln Nach der Durchführung der oben beschriebenen Schritte blinken dieBlinker einmal auf, um anzuzeigen, daß das System scharfgemacht ist. HINWEIS:
1) Wenn eine Tür, der
Kofferraumdeckel (4-Türer)/die Heckklappe (5-Türer) oder die Motorhaube offen bleiben, wirddie Anlage nicht scharfgemacht.
2) Wenn dies geschieht, das Sys-
tem wie oben beschrieben erneutscharfmachen.
3) Wenn die Anlage einmal scharf
ist, kann nur derKofferraumdeckel (4-Türer) ohne Entschärfung der Anlage mit dem Schlüssel entriegelt werden.
VORSICHT:
Das System sollte erst dann scharfgemacht werden, wenn alle Mitfahrer das Fahrzeug verlassenhaben. Wenn das System scharfgemacht wird, während sich noch jemand im Fahrzeug aufhält,kann der Alarm aktiviert werden, wenn die Türen geöffnet werden.
!
xdflger-1.p65 6/19/03, 5:45 PM
11

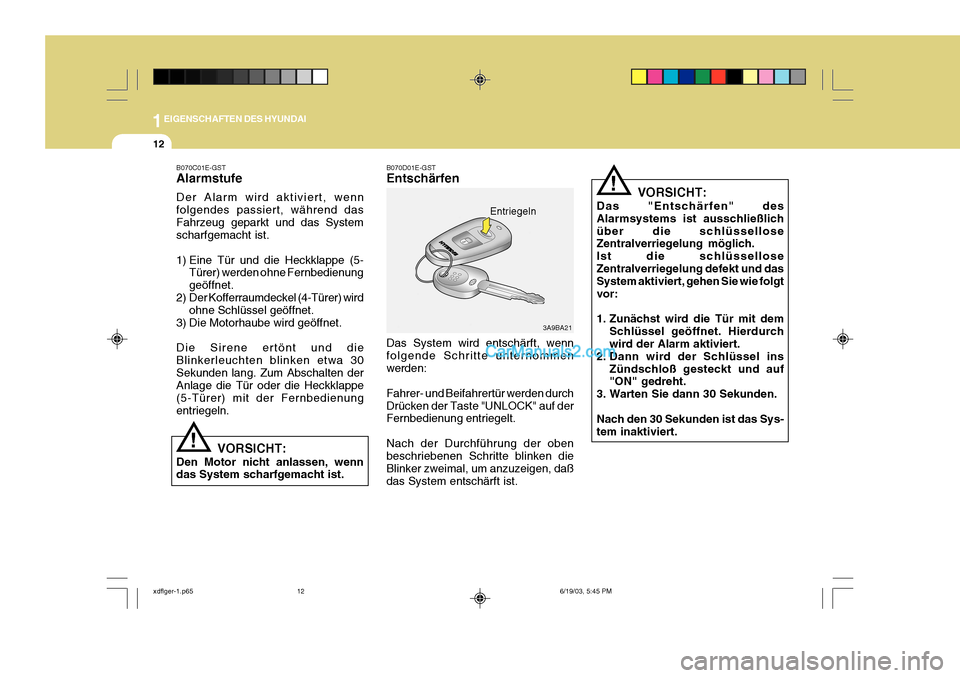

1EIGENSCHAFTEN DES HYUNDAI
12
VORSICHT:
Das "Entschärfen" des Alarmsystems ist ausschließlichüber die schlüssellose Zentralverriegelung möglich. Ist die schlüsselloseZentralverriegelung defekt und das System aktiviert, gehen Sie wie folgt vor:
1. Zunächst wird die Tür mit dem Schlüssel geöffnet. Hierdurch wird der Alarm aktiviert.
2. Dann wird der Schlüssel ins Zündschloß gesteckt und auf"ON" gedreht.
3. Warten Sie dann 30 Sekunden. Nach den 30 Sekunden ist das Sys- tem inaktiviert.
!
B070D01E-GST Entschärfen Das System wird entschärft, wenn folgende Schritte unternommenwerden: Fahrer- und Beifahrertür werden durch Drücken der Taste "UNLOCK" auf der Fernbedienung entriegelt. Nach der Durchführung der oben beschriebenen Schritte blinken die Blinker zweimal, um anzuzeigen, daßdas System entschärft ist.
3A9BA21
Entriegeln
B070C01E-GST Alarmstufe Der Alarm wird aktiviert, wenn folgendes passiert, während dasFahrzeug geparkt und das System scharfgemacht ist.
1) Eine Tür und die Heckklappe (5-
Türer) werden ohne Fernbedienung geöffnet.
2) Der Kofferraumdeckel (4-Türer) wird ohne Schlüssel geöffnet.
3) Die Motorhaube wird geöffnet. Die Sirene ertönt und die Blinkerleuchten blinken etwa 30Sekunden lang. Zum Abschalten der Anlage die Tür oder die Heckklappe (5-Türer) mit der Fernbedienungentriegeln.
VORSICHT:
Den Motor nicht anlassen, wenn das System scharfgemacht ist.
!
xdflger-1.p65 6/19/03, 5:45 PM
12

1

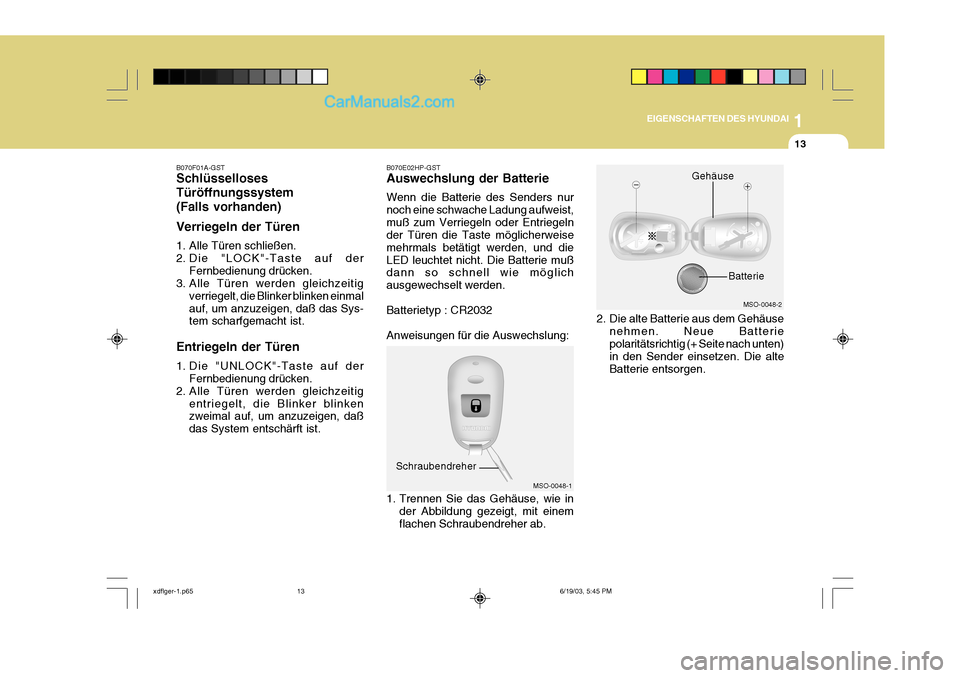

EIGENSCHAFTEN DES HYUNDAI
13
B070F01A-GST Schlüsselloses Türöffnungssystem(Falls vorhanden) Verriegeln der Türen
1. Alle Türen schließen.
2. Die "LOCK"-Taste auf der Fernbedienung drücken.
3. Alle Türen werden gleichzeitig
verriegelt, die Blinker blinken einmalauf, um anzuzeigen, daß das Sys- tem scharfgemacht ist.
Entriegeln der Türen
1. Die "UNLOCK"-Taste auf der Fernbedienung drücken.
2. Alle Türen werden gleichzeitig entriegelt, die Blinker blinken zweimal auf, um anzuzeigen, daß das System entschärft ist. B070E02HP-GST Auswechslung der Batterie Wenn die Batterie des Senders nur noch eine schwache Ladung aufweist,muß zum Verriegeln oder Entriegeln der Türen die Taste möglicherweise mehrmals betätigt werden, und dieLED leuchtet nicht. Die Batterie muß dann so schnell wie möglich ausgewechselt werden. Batterietyp : CR2032 Anweisungen für die Auswechslung:
1. Trennen Sie das Gehäuse, wie in
der Abbildung gezeigt, mit einem flachen Schraubendreher ab.
MSO-0048-1
Schraubendreher 2. Die alte Batterie aus dem Gehäuse
nehmen. Neue Batterie polaritätsrichtig (+ Seite nach unten) in den Sender einsetzen. Die alteBatterie entsorgen.
MSO-0048-2
Gehäuse
Batterie
