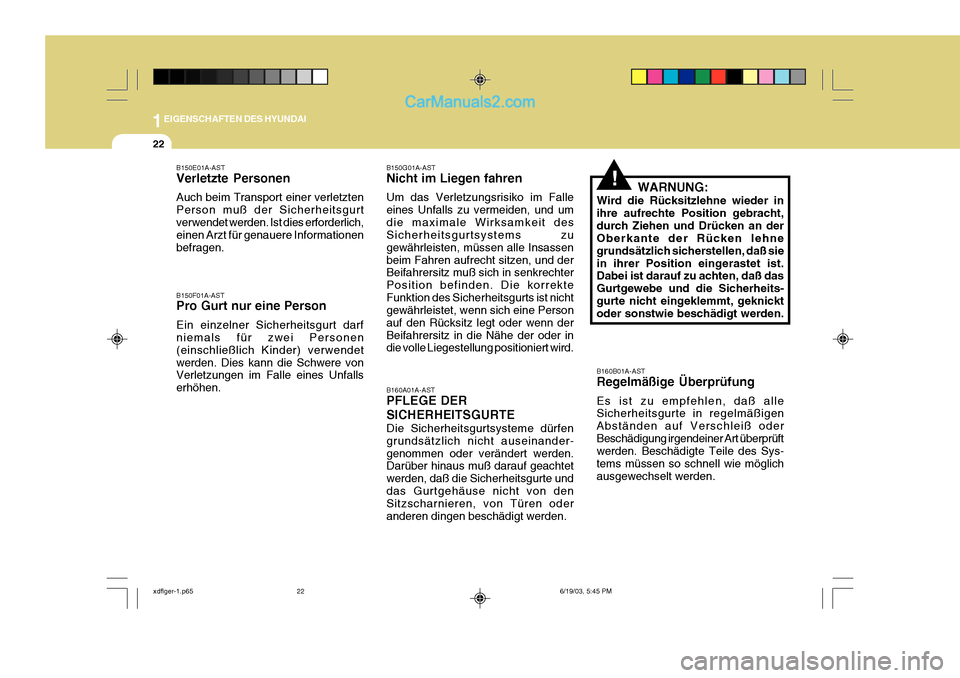

2004 Hyundai Elantra Betriebsanleitung (in German)

1EIGENSCHAFTEN DES HYUNDAI
22
B150G01A-AST Nicht im Liegen fahren Um das Verletzungsrisiko im Falle eines Unfalls zu vermeiden, und umdie maximale Wirksamkeit des Sicherheitsgurtsystems zu gewährleisten, müssen alle Insassenbeim Fahren aufrecht sitzen, und der Beifahrersitz muß sich in senkrechter Position befinden. Die korrekteFunktion des Sicherheitsgurts ist nicht gewährleistet, wenn sich eine Person auf den Rücksitz legt oder wenn derBeifahrersitz in die Nähe der oder in die volle Liegestellung positioniert wird.B160B01A-AST Regelmäßige Überprüfung Es ist zu empfehlen, daß alle Sicherheitsgurte in regelmäßigen Abständen auf Verschleiß oderBeschädigung irgendeiner Art überprüft werden. Beschädigte Teile des Sys- tems müssen so schnell wie möglichausgewechselt werden.
!
B160A01A-AST PFLEGE DER SICHERHEITSGURTE Die Sicherheitsgurtsysteme dürfen grundsätzlich nicht auseinander-genommen oder verändert werden. Darüber hinaus muß darauf geachtet werden, daß die Sicherheitsgurte unddas Gurtgehäuse nicht von den Sitzscharnieren, von Türen oder anderen dingen beschädigt werden. WARNUNG:
Wird die Rücksitzlehne wieder inihre aufrechte Position gebracht,durch Ziehen und Drücken an der Oberkante der Rücken lehne grundsätzlich sicherstellen, daß siein ihrer Position eingerastet ist. Dabei ist darauf zu achten, daß das Gurtgewebe und die Sicherheits-gurte nicht eingeklemmt, geknickt oder sonstwie beschädigt werden.
B150E01A-AST Verletzte Personen Auch beim Transport einer verletzten Person muß der Sicherheitsgurtverwendet werden. Ist dies erforderlich, einen Arzt für genauere Informationen befragen. B150F01A-AST Pro Gurt nur eine Person Ein einzelner Sicherheitsgurt darf niemals für zwei Personen (einschließlich Kinder) verwendetwerden. Dies kann die Schwere von Verletzungen im Falle eines Unfalls erhöhen.
xdflger-1.p65
6/19/03, 5:45 PM
22

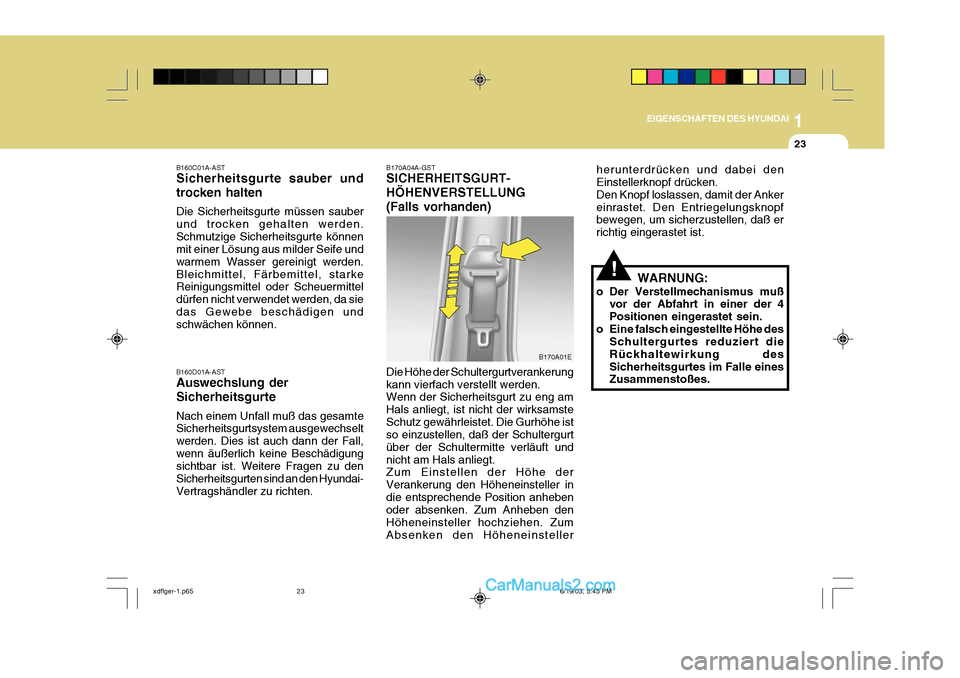

1
EIGENSCHAFTEN DES HYUNDAI
23
herunterdrücken und dabei den Einstellerknopf drücken. Den Knopf loslassen, damit der Ankereinrastet. Den Entriegelungsknopf bewegen, um sicherzustellen, daß er richtig eingerastet ist.
WARNUNG:
o Der Verstellmechanismus muß vor der Abfahrt in einer der 4Positionen eingerastet sein.
o Eine falsch eingestellte Höhe des Schultergurtes reduziert dieRückhaltewirkung desSicherheitsgurtes im Falle eines Zusammenstoßes.
!
B170A04A-GST SICHERHEITSGURT- HÖHENVERSTELLUNG(Falls vorhanden) Die Höhe der Schultergurtverankerung kann vierfach verstellt werden. Wenn der Sicherheitsgurt zu eng am Hals anliegt, ist nicht der wirksamsteSchutz gewährleistet. Die Gurhöhe ist so einzustellen, daß der Schultergurt über der Schultermitte verläuft undnicht am Hals anliegt. Zum Einstellen der Höhe der Verankerung den Höheneinsteller indie entsprechende Position anheben oder absenken. Zum Anheben den Höheneinsteller hochziehen. ZumAbsenken den Höheneinsteller
B170A01E
B160C01A-AST Sicherheitsgurte sauber und trocken halten Die Sicherheitsgurte müssen sauber und trocken gehalten werden.Schmutzige Sicherheitsgurte können mit einer Lösung aus milder Seife und warmem Wasser gereinigt werden.Bleichmittel, Färbemittel, starke Reinigungsmittel oder Scheuermittel dürfen nicht verwendet werden, da siedas Gewebe beschädigen und schwächen können. B160D01A-AST Auswechslung der Sicherheitsgurte Nach einem Unfall muß das gesamte Sicherheitsgurtsystem ausgewechselt werden. Dies ist auch dann der Fall,wenn äußerlich keine Beschädigung sichtbar ist. Weitere Fragen zu den Sicherheitsgurten sind an den Hyundai-Vertragshändler zu richten.
xdflger-1.p65
6/19/03, 5:45 PM
23

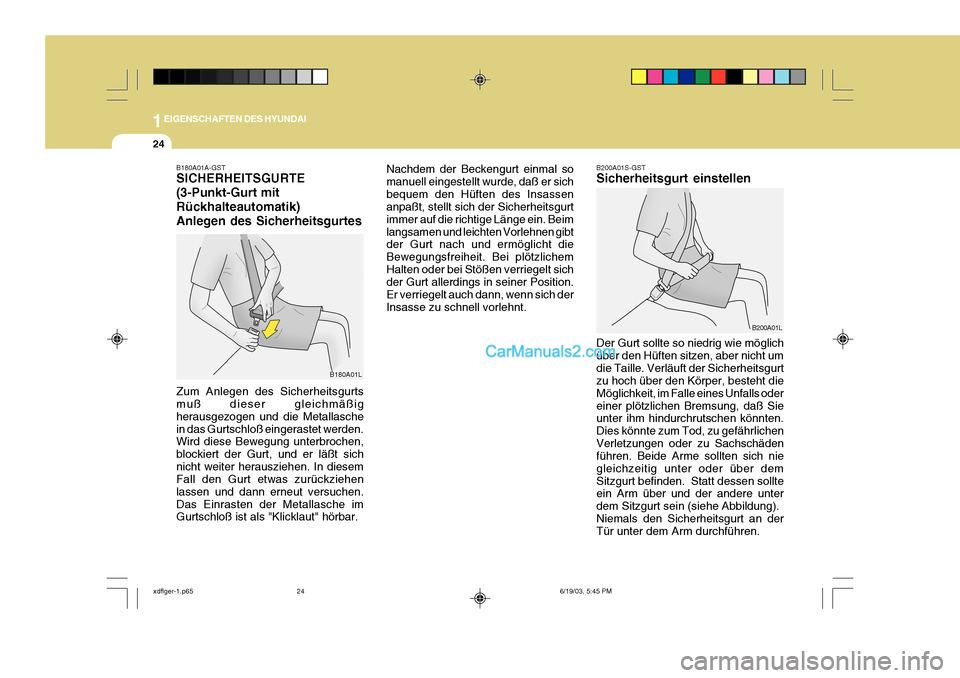

1EIGENSCHAFTEN DES HYUNDAI
24
Nachdem der Beckengurt einmal so manuell eingestellt wurde, daß er sichbequem den Hüften des Insassen anpaßt, stellt sich der Sicherheitsgurt immer auf die richtige Länge ein. Beimlangsamen und leichten Vorlehnen gibt der Gurt nach und ermöglicht die Bewegungsfreiheit. Bei plötzlichemHalten oder bei Stößen verriegelt sich der Gurt allerdings in seiner Position. Er verriegelt auch dann, wenn sich derInsasse zu schnell vorlehnt.B200A01S-GST Sicherheitsgurt einstellen Der Gurt sollte so niedrig wie möglich über den Hüften sitzen, aber nicht umdie Taille. Verläuft der Sicherheitsgurt zu hoch über den Körper, besteht die Möglichkeit, im Falle eines Unfalls odereiner plötzlichen Bremsung, daß Sie unter ihm hindurchrutschen könnten. Dies könnte zum Tod, zu gefährlichenVerletzungen oder zu Sachschäden führen. Beide Arme sollten sich nie gleichzeitig unter oder über demSitzgurt befinden. Statt dessen sollte ein Arm über und der andere unter dem Sitzgurt sein (siehe Abbildung).Niemals den Sicherheitsgurt an der Tür unter dem Arm durchführen.
B200A01L
B180A01A-GST SICHERHEITSGURTE (3-Punkt-Gurt mitRückhalteautomatik)Anlegen des Sicherheitsgurtes Zum Anlegen des Sicherheitsgurts muß dieser gleichmäßig herausgezogen und die Metallaschein das Gurtschloß eingerastet werden. Wird diese Bewegung unterbrochen, blockiert der Gurt, und er läßt sichnicht weiter herausziehen. In diesem Fall den Gurt etwas zurückziehen lassen und dann erneut versuchen.Das Einrasten der Metallasche im Gurtschloß ist als "Klicklaut" hörbar.
B180A01L
xdflger-1.p65
6/19/03, 5:45 PM
24

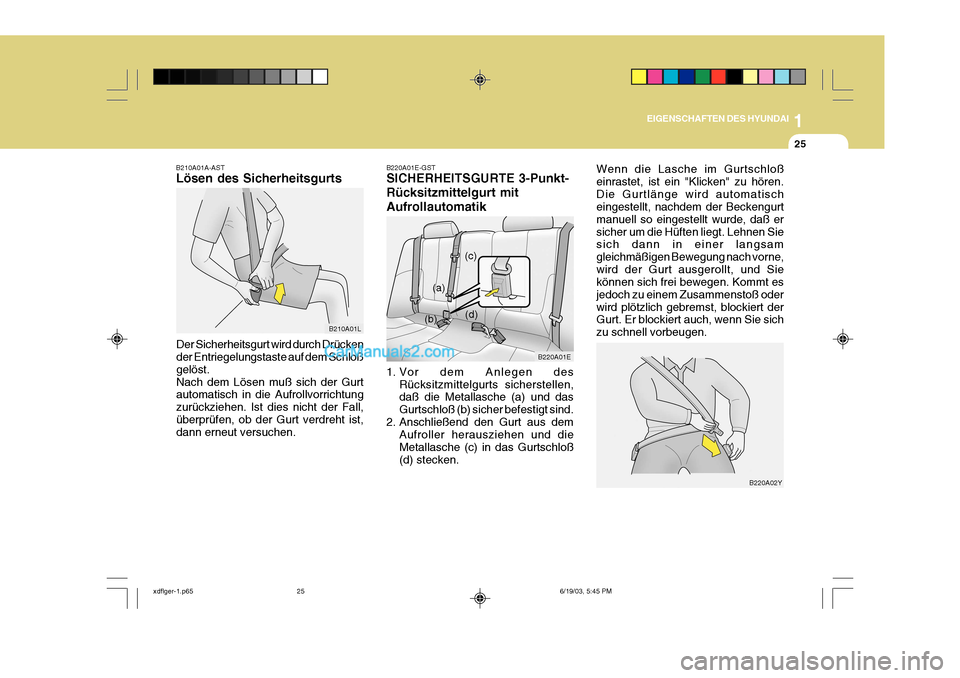

1
EIGENSCHAFTEN DES HYUNDAI
25
Wenn die Lasche im Gurtschloß einrastet, ist ein "Klicken" zu hören.Die Gurtlänge wird automatisch eingestellt, nachdem der Beckengurt manuell so eingestellt wurde, daß ersicher um die Hüften liegt. Lehnen Sie sich dann in einer langsam gleichmäßigen Bewegung nach vorne,wird der Gurt ausgerollt, und Sie können sich frei bewegen. Kommt es jedoch zu einem Zusammenstoß oderwird plötzlich gebremst, blockiert der Gurt. Er blockiert auch, wenn Sie sich zu schnell vorbeugen.
B220A01E-GST SICHERHEITSGURTE 3-Punkt- Rücksitzmittelgurt mitAufrollautomatik
1. Vor dem Anlegen des
Rücksitzmittelgurts sicherstellen, daß die Metallasche (a) und das Gurtschloß (b) sicher befestigt sind.
2. Anschließend den Gurt aus dem Aufroller herausziehen und dieMetallasche (c) in das Gurtschloß(d) stecken.
B220A02Y
B210A01A-AST Lösen des Sicherheitsgurts
Der Sicherheitsgurt wird durch Drücken der Entriegelungstaste auf dem Schloß gelöst.Nach dem Lösen muß sich der Gurt automatisch in die Aufrollvorrichtung zurückziehen. Ist dies nicht der Fall,überprüfen, ob der Gurt verdreht ist, dann erneut versuchen.
B210A01L
B220A01E
(a)
(c)
(b) (d)
xdflger-1.p65
6/19/03, 5:45 PM
25

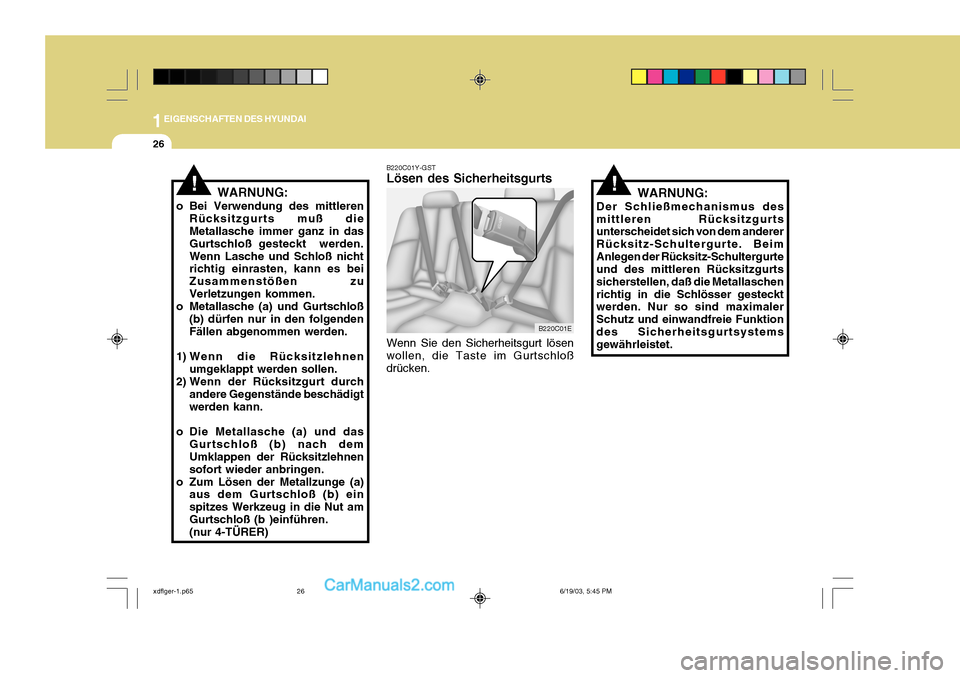

1EIGENSCHAFTEN DES HYUNDAI
26
B220C01Y-GST Lösen des Sicherheitsgurts Wenn Sie den Sicherheitsgurt lösen wollen, die Taste im Gurtschloßdrücken. WARNUNG:
Der Schließmechanismus desmittleren Rücksitzgurts unterscheidet sich von dem anderer Rücksitz-Schultergurte. BeimAnlegen der Rücksitz-Schultergurte und des mittleren Rücksitzgurts sicherstellen, daß die Metallaschenrichtig in die Schlösser gesteckt werden. Nur so sind maximaler Schutz und einwandfreie Funktiondes Sicherheitsgurtsystems gewährleistet.
!
B220C01E
WARNUNG:
o Bei Verwendung des mittleren Rücksitzgurts muß die Metallasche immer ganz in das Gurtschloß gesteckt werden.Wenn Lasche und Schloß nicht richtig einrasten, kann es bei Zusammenstößen zuVerletzungen kommen.
o Metallasche (a) und Gurtschloß
(b) dürfen nur in den folgendenFällen abgenommen werden.
1) Wenn die Rücksitzlehnen umgeklappt werden sollen.
2) Wenn der Rücksitzgurt durch
andere Gegenstände beschädigtwerden kann.
o Die Metallasche (a) und das Gurtschloß (b) nach dem Umklappen der Rücksitzlehnen sofort wieder anbringen.
o Zum Lösen der Metallzunge (a) aus dem Gurtschloß (b) einspitzes Werkzeug in die Nut amGurtschloß (b )einführen. (nur 4-TÜRER)
!
xdflger-1.p65 6/19/03, 5:45 PM
26

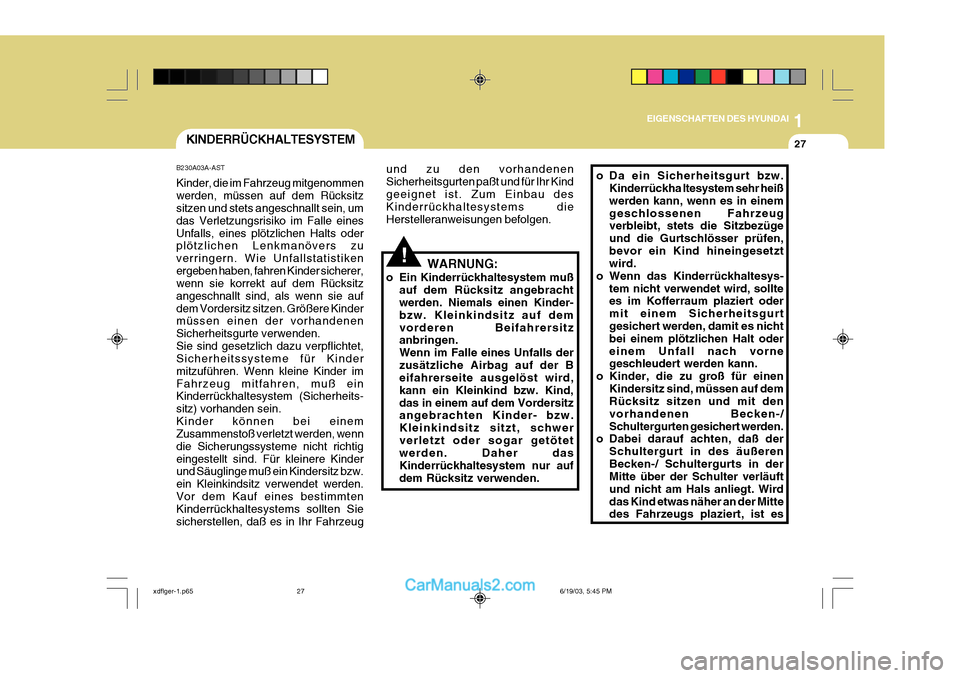

1
EIGENSCHAFTEN DES HYUNDAI
27KINDERRÜCKHALTESYSTEM
o Da ein Sicherheitsgurt bzw.Kinderrückha ltesystem sehr heiß werden kann, wenn es in einemgeschlossenen Fahrzeug verbleibt, stets die Sitzbezüge und die Gurtschlösser prüfen,bevor ein Kind hineingesetzt wird.
o Wenn das Kinderrückhaltesys-
tem nicht verwendet wird, solltees im Kofferraum plaziert oder mit einem Sicherheitsgurtgesichert werden, damit es nicht bei einem plötzlichen Halt oder einem Unfall nach vorne geschleudert werden kann.
o Kinder, die zu groß für einen
Kindersitz sind, müssen auf demRücksitz sitzen und mit den vorhandenen Becken-/Schultergurten gesichert werden.
o Dabei darauf achten, daß der
Schultergurt in des äußerenBecken-/ Schultergurts in der Mitte über der Schulter verläuft und nicht am Hals anliegt. Wirddas Kind etwas näher an der Mitte des Fahrzeugs plaziert, ist es
und zu den vorhandenen Sicherheitsgurten paßt und für Ihr Kindgeeignet ist. Zum Einbau des Kinderrückhaltesystems die Herstelleranweisungen befolgen.
WARNUNG:
o Ein Kinderrückhaltesystem muß auf dem Rücksitz angebracht werden. Niemals einen Kinder- bzw. Kleinkindsitz auf demvorderen Beifahrersitz anbringen. Wenn im Falle eines Unfalls derzusätzliche Airbag auf der B eifahrerseite ausgelöst wird, kann ein Kleinkind bzw. Kind,das in einem auf dem Vordersitz angebrachten Kinder- bzw. Kleinkindsitz sitzt, schwerverletzt oder sogar getötet werden. Daher das Kinderrückhaltesystem nur aufdem Rücksitz verwenden.
!
B230A03A-AST Kinder, die im Fahrzeug mitgenommen werden, müssen auf dem Rücksitz sitzen und stets angeschnallt sein, um das Verletzungsrisiko im Falle einesUnfalls, eines plötzlichen Halts oder plötzlichen Lenkmanövers zu verringern. Wie Unfallstatistikenergeben haben, fahren Kinder sicherer, wenn sie korrekt auf dem Rücksitz angeschnallt sind, als wenn sie aufdem Vordersitz sitzen. Größere Kinder müssen einen der vorhandenen Sicherheitsgurte verwenden.Sie sind gesetzlich dazu verpflichtet, Sicherheitssysteme für Kinder mitzuführen. Wenn kleine Kinder imFahrzeug mitfahren, muß ein Kinderrückhaltesystem (Sicherheits- sitz) vorhanden sein.Kinder können bei einem Zusammenstoß verletzt werden, wenn die Sicherungssysteme nicht richtigeingestellt sind. Für kleinere Kinder und Säuglinge muß ein Kindersitz bzw. ein Kleinkindsitz verwendet werden.Vor dem Kauf eines bestimmten Kinderrückhaltesystems sollten Sie sicherstellen, daß es in Ihr Fahrzeug
xdflger-1.p65 6/19/03, 5:45 PM
27

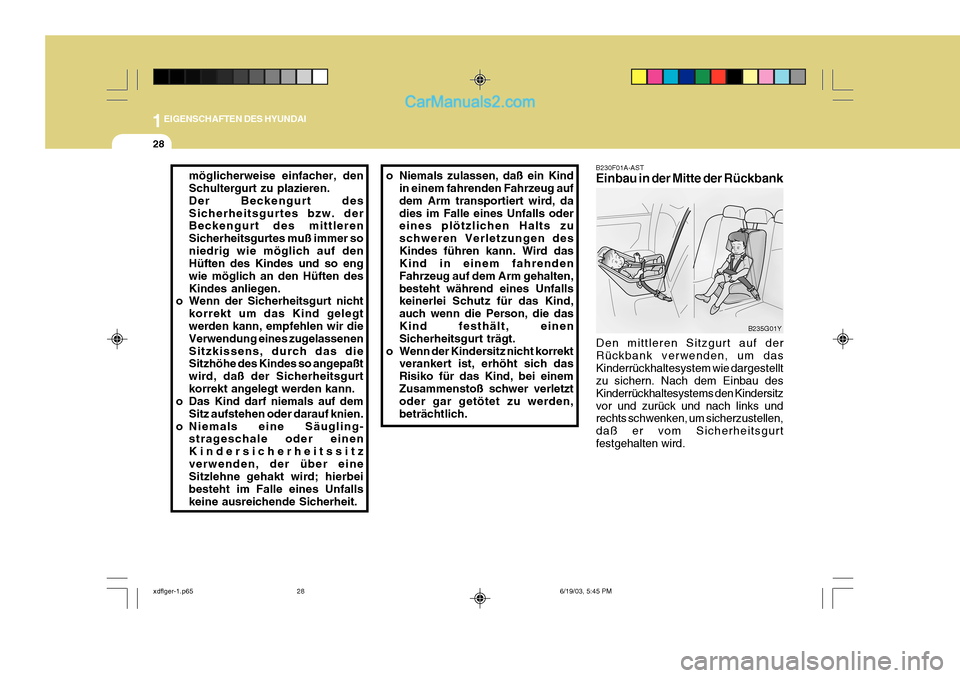

1EIGENSCHAFTEN DES HYUNDAI
28
o Niemals zulassen, daß ein Kindin einem fahrenden Fahrzeug auf dem Arm transportiert wird, dadies im Falle eines Unfalls oder eines plötzlichen Halts zu schweren Verletzungen desKindes führen kann. Wird das Kind in einem fahrenden Fahrzeug auf dem Arm gehalten,besteht während eines Unfalls keinerlei Schutz für das Kind, auch wenn die Person, die dasKind festhält, einen Sicherheitsgurt trägt.
o Wenn der Kindersitz nicht korrekt verankert ist, erhöht sich das Risiko für das Kind, bei einemZusammenstoß schwer verletzt oder gar getötet zu werden, beträchtlich.
B230F01A-AST Einbau in der Mitte der Rückbank
Den mittleren Sitzgurt auf der Rückbank verwenden, um dasKinderrückhaltesystem wie dargestellt zu sichern. Nach dem Einbau des Kinderrückhaltesystems den Kindersitzvor und zurück und nach links und rechts schwenken, um sicherzustellen, daß er vom Sicherheitsgurtfestgehalten wird.
B235G01Y
möglicherweise einfacher, den Schultergurt zu plazieren. Der Beckengurt desSicherheitsgurtes bzw. der Beckengurt des mittleren Sicherheitsgurtes muß immer soniedrig wie möglich auf den Hüften des Kindes und so eng wie möglich an den Hüften desKindes anliegen.
o Wenn der Sicherheitsgurt nicht
korrekt um das Kind gelegtwerden kann, empfehlen wir die Verwendung eines zugelassenen Sitzkissens, durch das die Sitzhöhe des Kindes so angepaßt wird, daß der Sicherheitsgurtkorrekt angelegt werden kann.
o Das Kind darf niemals auf dem
Sitz aufstehen oder darauf knien.
o Niemals eine Säugling- strageschale oder einenKindersicherheitssitzverwenden, der über eine Sitzlehne gehakt wird; hierbei besteht im Falle eines Unfallskeine ausreichende Sicherheit.
xdflger-1.p65 6/19/03, 5:45 PM
28

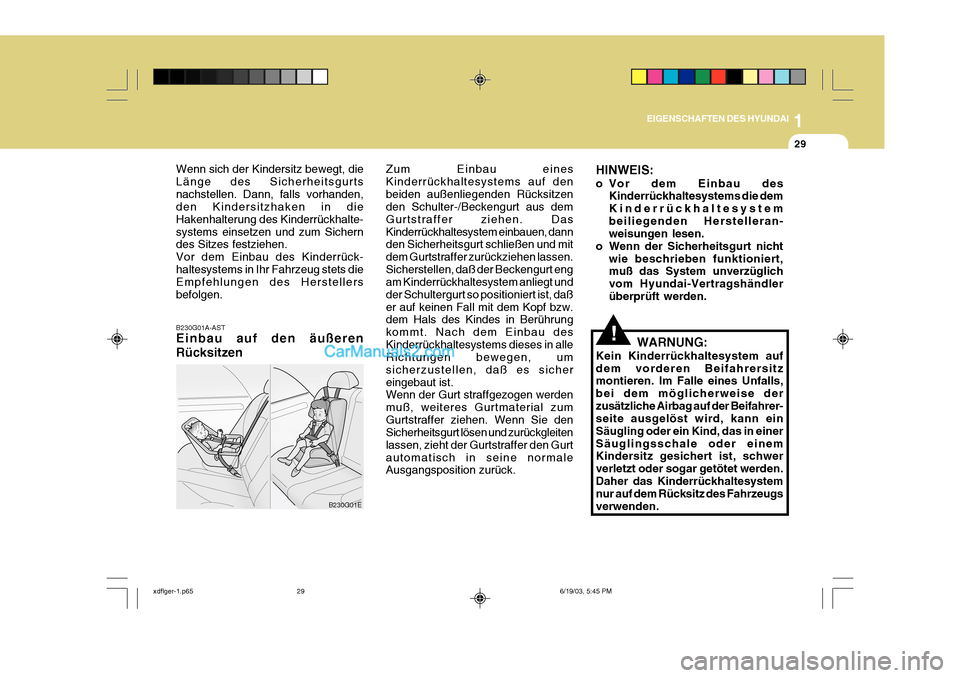

1
EIGENSCHAFTEN DES HYUNDAI
29
HINWEIS:
o Vor dem Einbau des Kinderrückhaltesystems die dem Kinderrückhaltesystembeiliegenden Herstelleran- weisungen lesen.
o Wenn der Sicherheitsgurt nicht wie beschrieben funktioniert,muß das System unverzüglich vom Hyundai-Vertragshändlerüberprüft werden.
WARNUNG:
Kein Kinderrückhaltesystem aufdem vorderen Beifahrersitz montieren. Im Falle eines Unfalls, bei dem möglicherweise derzusätzliche Airbag auf der Beifahrer- seite ausgelöst wird, kann ein Säugling oder ein Kind, das in einerSäuglingsschale oder einem Kindersitz gesichert ist, schwer verletzt oder sogar getötet werden.Daher das Kinderrückhaltesystem nur auf dem Rücksitz des Fahrzeugs verwenden.
!
Zum Einbau eines Kinderrückhaltesystems auf denbeiden außenliegenden Rücksitzen den Schulter-/Beckengurt aus dem Gurtstraffer ziehen. DasKinderrückhaltesystem einbauen, dann den Sicherheitsgurt schließen und mit dem Gurtstraffer zurückziehen lassen.Sicherstellen, daß der Beckengurt eng am Kinderrückhaltesystem anliegt und der Schultergurt so positioniert ist, daßer auf keinen Fall mit dem Kopf bzw. dem Hals des Kindes in Berührung kommt. Nach dem Einbau desKinderrückhaltesystems dieses in alle Richtungen bewegen, um sicherzustellen, daß es sichereingebaut ist. Wenn der Gurt straffgezogen werden muß, weiteres Gurtmaterial zumGurtstraffer ziehen. Wenn Sie den Sicherheitsgurt lösen und zurückgleiten lassen, zieht der Gurtstraffer den Gurtautomatisch in seine normale Ausgangsposition zurück.
Wenn sich der Kindersitz bewegt, die Länge des Sicherheitsgurtsnachstellen. Dann, falls vorhanden, den Kindersitzhaken in die Hakenhalterung des Kinderrückhalte-systems einsetzen und zum Sichern des Sitzes festziehen. Vor dem Einbau des Kinderrück-haltesystems in Ihr Fahrzeug stets die Empfehlungen des Herstellers befolgen. B230G01A-AST Einbau auf den äußeren Rücksitzen
B230G01E
