2004 Hyundai Elantra Betriebsanleitung (in German)

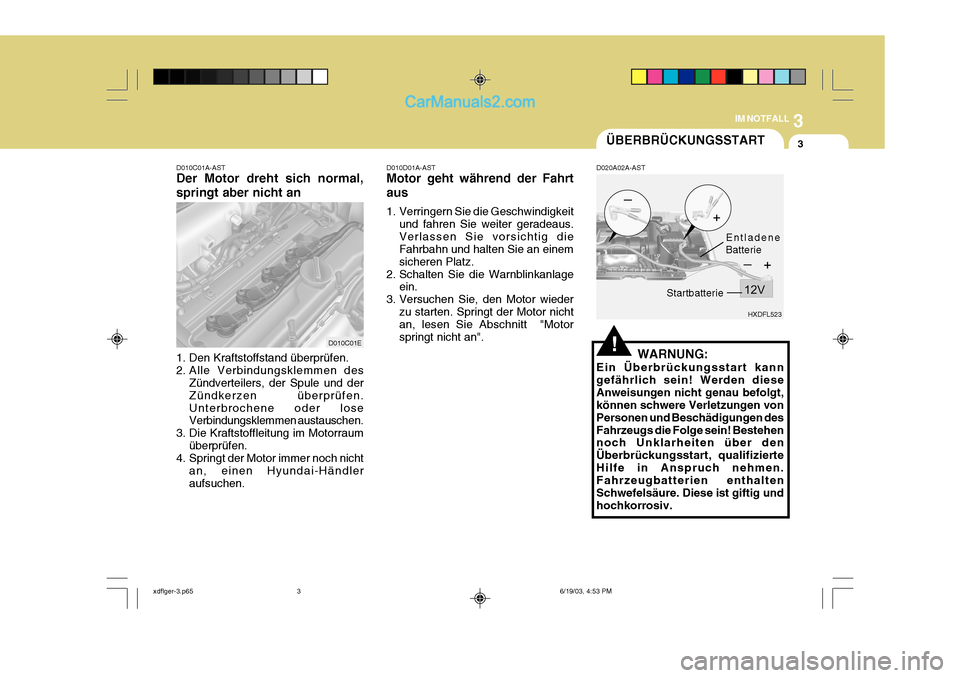

3
IM NOTFALL
3
D010C01A-AST Der Motor dreht sich normal, springt aber nicht an
1. Den Kraftstoffstand überprüfen.
2. Alle Verbindungsklemmen des
Zündverteilers, der Spule und derZündkerzen überprüfen.Unterbrochene oder lose Verbindungsklemmen austauschen.
3. Die Kraftstoffleitung im Motorraum überprüfen.
4. Springt der Motor immer noch nicht
an, einen Hyundai-Händler aufsuchen.
ÜBERBRÜCKUNGSSTART
D010D01A-AST Motor geht während der Fahrt aus
1. Verringern Sie die Geschwindigkeit und fahren Sie weiter geradeaus. Verlassen Sie vorsichtig die Fahrbahn und halten Sie an einem sicheren Platz.
2. Schalten Sie die Warnblinkanlage ein.
3. Versuchen Sie, den Motor wieder zu starten. Springt der Motor nicht an, lesen Sie Abschnitt "Motor springt nicht an". D020A02A-AST
HXDFL523
Entladene Batterie
Startbatterie
WARNUNG:
Ein Überbrückungsstart kann gefährlich sein! Werden dieseAnweisungen nicht genau befolgt, können schwere Verletzungen von Personen und Beschädigungen desFahrzeugs die Folge sein! Bestehen noch Unklarheiten über den Überbrückungsstart, qualifizierteHilfe in Anspruch nehmen. Fahrzeugbatterien enthalten Schwefelsäure. Diese ist giftig undhochkorrosiv.!D010C01E
xdflger-3.p65 6/19/03, 4:53 PM
3

3IM NOTFALL
4

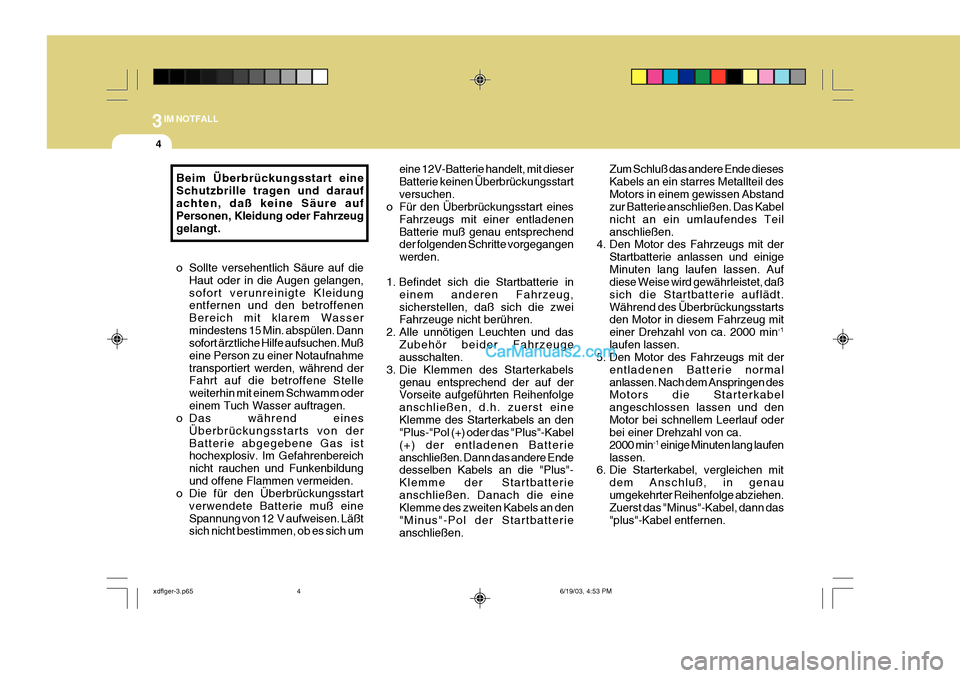

Zum Schluß das andere Ende dieses Kabels an ein starres Metallteil desMotors in einem gewissen Abstand zur Batterie anschließen. Das Kabel nicht an ein umlaufendes Teilanschließen.
4. Den Motor des Fahrzeugs mit der
Startbatterie anlassen und einigeMinuten lang laufen lassen. Auf diese Weise wird gewährleistet, daß sich die Startbatterie auflädt.Während des Überbrückungsstarts den Motor in diesem Fahrzeug mit einer Drehzahl von ca. 2000 min -1
laufen lassen.
5. Den Motor des Fahrzeugs mit der
entladenen Batterie normalanlassen. Nach dem Anspringen des Motors die Starterkabel angeschlossen lassen und denMotor bei schnellem Leerlauf oder bei einer Drehzahl von ca. 2000 min -1
einige Minuten lang laufen
lassen.
6. Die Starterkabel, vergleichen mit
dem Anschluß, in genauumgekehrter Reihenfolge abziehen. Zuerst das "Minus"-Kabel, dann das "plus"-Kabel entfernen.
Beim Überbrückungsstart eineSchutzbrille tragen und darauf achten, daß keine Säure auf Personen, Kleidung oder Fahrzeuggelangt.
o Sollte versehentlich Säure auf die
Haut oder in die Augen gelangen, sofort verunreinigte Kleidung entfernen und den betroffenen Bereich mit klarem Wassermindestens 15 Min. abspülen. Dann sofort ärztliche Hilfe aufsuchen. Muß eine Person zu einer Notaufnahmetransportiert werden, während der Fahrt auf die betroffene Stelle weiterhin mit einem Schwamm odereinem Tuch Wasser auftragen.
o Das während eines
Überbrückungsstarts von derBatterie abgegebene Gas ist hochexplosiv. Im Gefahrenbereich nicht rauchen und Funkenbildungund offene Flammen vermeiden.
o Die für den Überbrückungsstart
verwendete Batterie muß eine
Spannung von 12 V aufweisen. Läßt sich nicht bestimmen, ob es sich um
eine 12V-Batterie handelt, mit dieser Batterie keinen Überbrückungsstartversuchen.
o Für den Überbrückungsstart eines
Fahrzeugs mit einer entladenenBatterie muß genau entsprechend der folgenden Schritte vorgegangen werden.
1. Befindet sich die Startbatterie in einem anderen Fahrzeug,sicherstellen, daß sich die zwei Fahrzeuge nicht berühren.
2. Alle unnötigen Leuchten und das Zubehör beider Fahrzeugeausschalten.
3. Die Klemmen des Starterkabels genau entsprechend der auf derVorseite aufgeführten Reihenfolge anschließen, d.h. zuerst eineKlemme des Starterkabels an den "Plus-"Pol (+) oder das "Plus"-Kabel (+) der entladenen Batterieanschließen. Dann das andere Ende desselben Kabels an die "Plus"- Klemme der Startbatterieanschließen. Danach die eine Klemme des zweiten Kabels an den "Minus"-Pol der Startbatterieanschließen.
xdflger-3.p65 6/19/03, 4:53 PM
4

3
IM NOTFALL

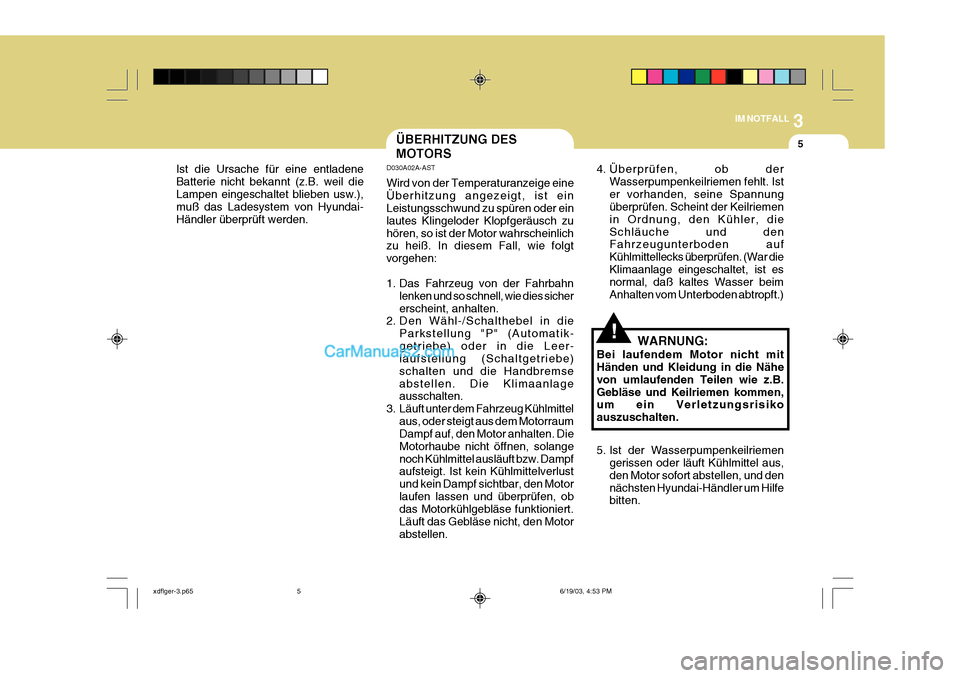

5ÜBERHITZUNG DES MOTORS
D030A02A-AST Wird von der Temperaturanzeige eine Überhitzung angezeigt, ist ein Leistungsschwund zu spüren oder ein lautes Klingeloder Klopfgeräusch zuhören, so ist der Motor wahrscheinlich zu heiß. In diesem Fall, wie folgt vorgehen:
1. Das Fahrzeug von der Fahrbahn
lenken und so schnell, wie dies sicher erscheint, anhalten.
2. Den Wähl-/Schalthebel in die
Parkstellung "P" (Automatik-getriebe) oder in die Leer- laufstellung (Schaltgetriebe) schalten und die Handbremseabstellen. Die Klimaanlage ausschalten.
3. Läuft unter dem Fahrzeug Kühlmittel aus, oder steigt aus dem MotorraumDampf auf, den Motor anhalten. Die Motorhaube nicht öffnen, solangenoch Kühlmittel ausläuft bzw. Dampf aufsteigt. Ist kein Kühlmittelverlust und kein Dampf sichtbar, den Motorlaufen lassen und überprüfen, ob das Motorkühlgebläse funktioniert. Läuft das Gebläse nicht, den Motorabstellen.
Ist die Ursache für eine entladeneBatterie nicht bekannt (z.B. weil dieLampen eingeschaltet blieben usw.), muß das Ladesystem von Hyundai- Händler überprüft werden.
4. Überprüfen, ob der
Wasserpumpenkeilriemen fehlt. Ister vorhanden, seine Spannung überprüfen. Scheint der Keilriemen in Ordnung, den Kühler, dieSchläuche und den Fahrzeugunterboden auf Kühlmittellecks überprüfen. (War dieKlimaanlage eingeschaltet, ist es normal, daß kaltes Wasser beim Anhalten vom Unterboden abtropft.)
!WARNUNG:
Bei laufendem Motor nicht mit Händen und Kleidung in die Nähe von umlaufenden Teilen wie z.B.Gebläse und Keilriemen kommen, um ein Verletzungsrisiko auszuschalten.
5. Ist der Wasserpumpenkeilriemen gerissen oder läuft Kühlmittel aus, den Motor sofort abstellen, und dennächsten Hyundai-Händler um Hilfe bitten.
xdflger-3.p65 6/19/03, 4:53 PM
5

3IM NOTFALL

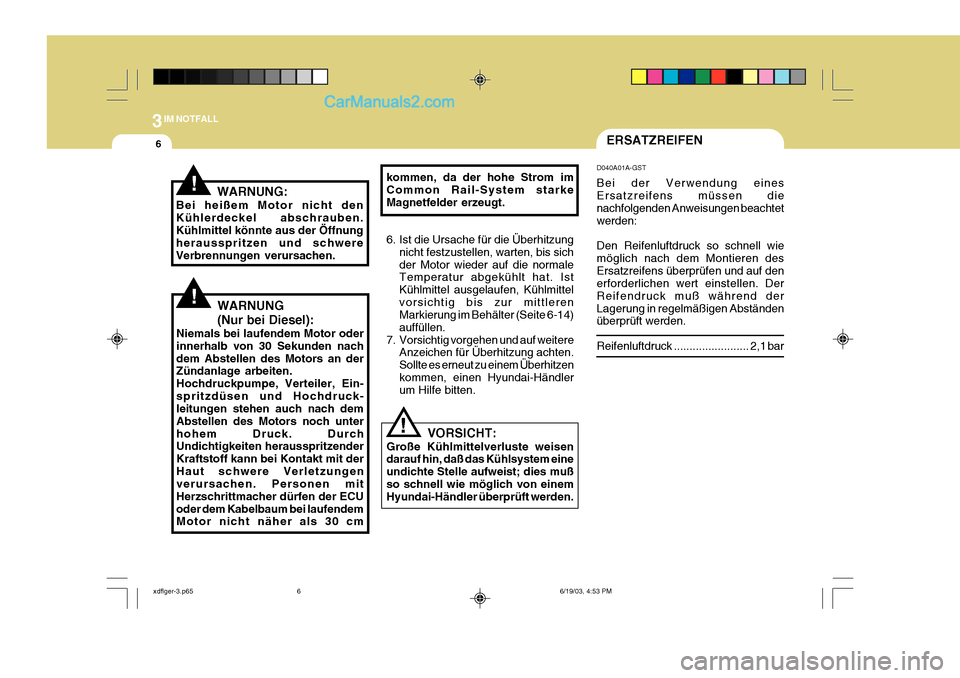

6ERSATZREIFEN
D040A01A-GST Bei der Verwendung eines Ersatzreifens müssen die nachfolgenden Anweisungen beachtet werden: Den Reifenluftdruck so schnell wie möglich nach dem Montieren desErsatzreifens überprüfen und auf den erforderlichen wert einstellen. Der Reifendruck muß während derLagerung in regelmäßigen Abständen überprüft werden. Reifenluftdruck ........................ 2,1 bar
!
!
WARNUNG:
Bei heißem Motor nicht den Kühlerdeckel abschrauben.Kühlmittel könnte aus der Öffnung herausspritzen und schwere Verbrennungen verursachen. kommen, da der hohe Strom imCommon Rail-System starkeMagnetfelder erzeugt.
!
WARNUNG (Nur bei Diesel):
Niemals bei laufendem Motor oder innerhalb von 30 Sekunden nachdem Abstellen des Motors an der Zündanlage arbeiten. Hochdruckpumpe, Verteiler, Ein-spritzdüsen und Hochdruck- leitungen stehen auch nach dem Abstellen des Motors noch unterhohem Druck. Durch Undichtigkeiten herausspritzender Kraftstoff kann bei Kontakt mit derHaut schwere Verletzungen verursachen. Personen mit Herzschrittmacher dürfen der ECUoder dem Kabelbaum bei laufendem Motor nicht näher als 30 cm VORSICHT:
Große Kühlmittelverluste weisendarauf hin, daß das Kühlsystem eine undichte Stelle aufweist; dies mußso schnell wie möglich von einem Hyundai-Händler überprüft werden.
6. Ist die Ursache für die Überhitzung
nicht festzustellen, warten, bis sich der Motor wieder auf die normale Temperatur abgekühlt hat. Ist Kühlmittel ausgelaufen, Kühlmittelvorsichtig bis zur mittleren Markierung im Behälter (Seite 6-14) auffüllen.
7. Vorsichtig vorgehen und auf weitere Anzeichen für Überhitzung achten.Sollte es erneut zu einem Überhitzenkommen, einen Hyundai-Händler um Hilfe bitten.
xdflger-3.p65 6/19/03, 4:53 PM
6

3
IM NOTFALL

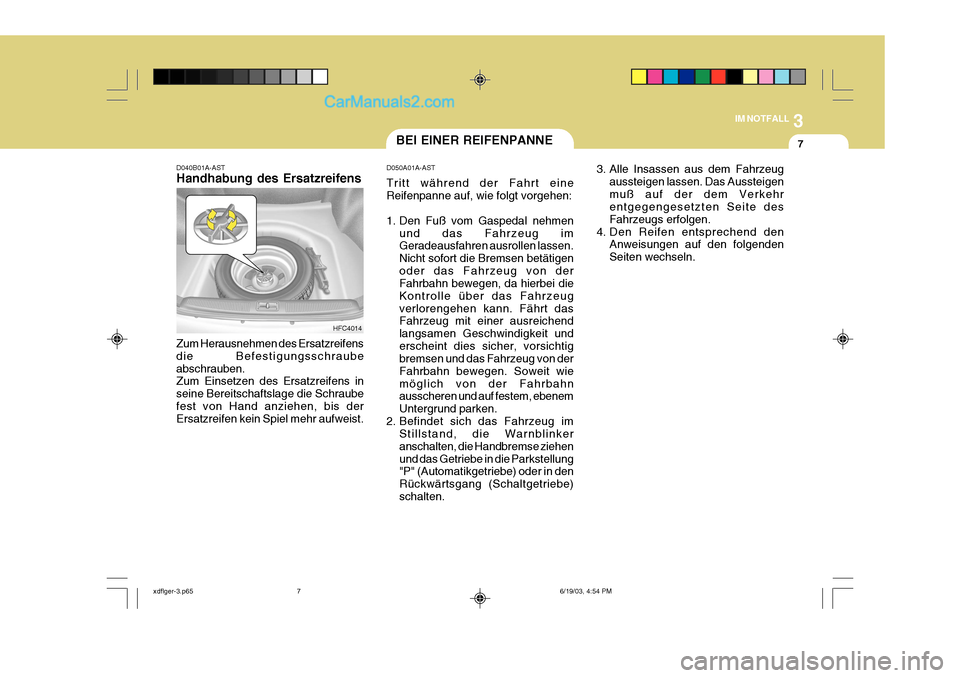

7BEI EINER REIFENPANNE
D040B01A-AST Handhabung des Ersatzreifens
Zum Herausnehmen des Ersatzreifens die Befestigungsschraubeabschrauben. Zum Einsetzen des Ersatzreifens in seine Bereitschaftslage die Schraubefest von Hand anziehen, bis der Ersatzreifen kein Spiel mehr aufweist. D050A01A-AST Tritt während der Fahrt eine Reifenpanne auf, wie folgt vorgehen:
1. Den Fuß vom Gaspedal nehmen
und das Fahrzeug im Geradeausfahren ausrollen lassen. Nicht sofort die Bremsen betätigenoder das Fahrzeug von der Fahrbahn bewegen, da hierbei die Kontrolle über das Fahrzeugverlorengehen kann. Fährt das Fahrzeug mit einer ausreichend langsamen Geschwindigkeit underscheint dies sicher, vorsichtig bremsen und das Fahrzeug von der Fahrbahn bewegen. Soweit wiemöglich von der Fahrbahn ausscheren und auf festem, ebenem Untergrund parken.
2. Befindet sich das Fahrzeug im Stillstand, die Warnblinkeranschalten, die Handbremse ziehenund das Getriebe in die Parkstellung "P" (Automatikgetriebe) oder in den Rückwärtsgang (Schaltgetriebe)schalten.
HFC4014
3. Alle Insassen aus dem Fahrzeug
aussteigen lassen. Das Aussteigenmuß auf der dem Verkehr entgegengesetzten Seite des Fahrzeugs erfolgen.
4. Den Reifen entsprechend den Anweisungen auf den folgendenSeiten wechseln.
xdflger-3.p65 6/19/03, 4:54 PM
7

3IM NOTFALL

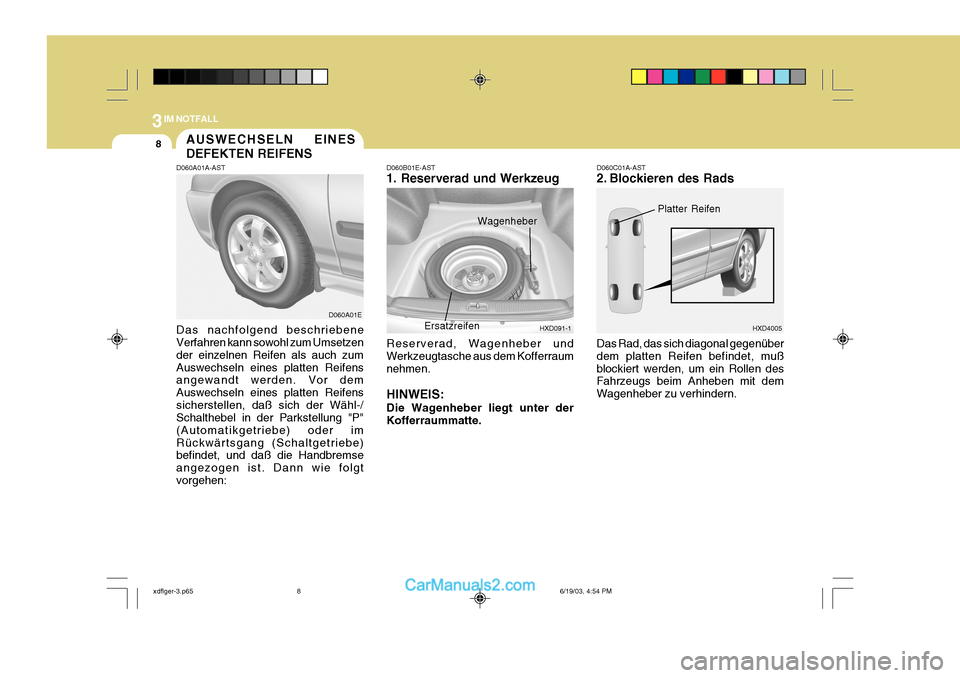

8AUSWECHSELN EINES DEFEKTEN REIFENS
Reserverad, Wagenheber und Werkzeugtasche aus dem Kofferraumnehmen. HINWEIS: Die Wagenheber liegt unter der Kofferraummatte.
D060B01E-AST 1. Reserverad und Werkzeug
HXD091-1D060C01A-AST
2. Blockieren des Rads Das Rad, das sich diagonal gegenüber dem platten Reifen befindet, mußblockiert werden, um ein Rollen des Fahrzeugs beim Anheben mit dem Wagenheber zu verhindern.
HXD4005
Wagenheber
Ersatzreifen
Platter Reifen
D060A01A-AST Das nachfolgend beschriebene Verfahren kann sowohl zum Umsetzen der einzelnen Reifen als auch zumAuswechseln eines platten Reifens angewandt werden. Vor dem Auswechseln eines platten Reifenssicherstellen, daß sich der Wähl-/ Schalthebel in der Parkstellung "P" (Automatikgetriebe) oder imRückwärtsgang (Schaltgetriebe) befindet, und daß die Handbremse angezogen ist. Dann wie folgtvorgehen: D060A01E
xdflger-3.p65
6/19/03, 4:54 PM
8

3
IM NOTFALL
9

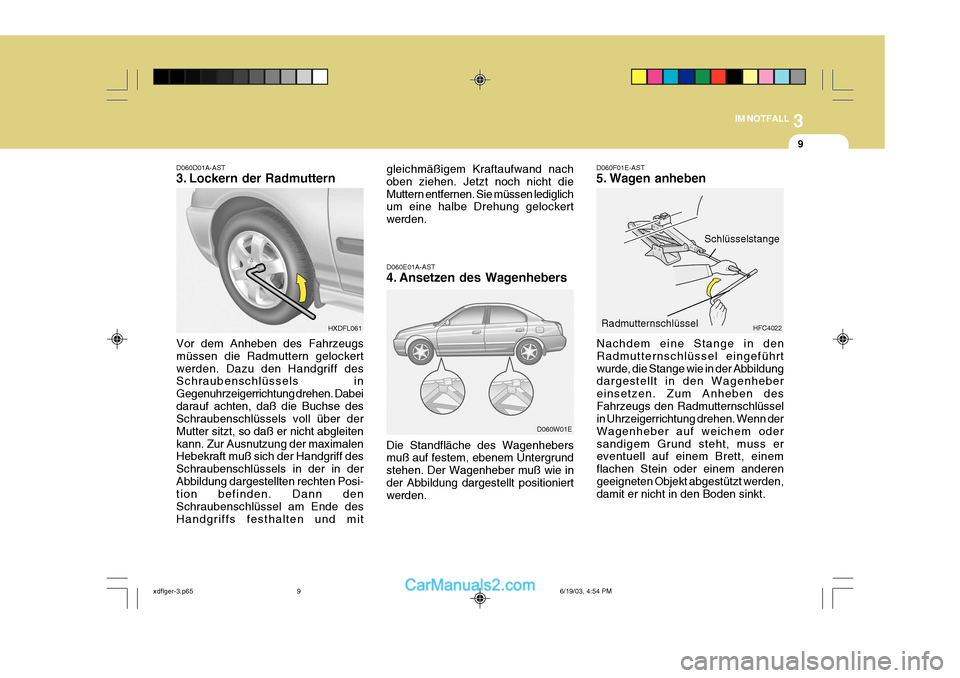

D060F01E-AST
5. Wagen anheben
Nachdem eine Stange in den Radmutternschlüssel eingeführtwurde, die Stange wie in der Abbildung dargestellt in den Wagenheber einsetzen. Zum Anheben desFahrzeugs den Radmutternschlüssel in Uhrzeigerrichtung drehen. Wenn der Wagenheber auf weichem odersandigem Grund steht, muss er eventuell auf einem Brett, einem flachen Stein oder einem anderengeeigneten Objekt abgestützt werden, damit er nicht in den Boden sinkt.
D060E01A-AST
4. Ansetzen des Wagenhebers Die Standfläche des Wagenhebers muß auf festem, ebenem Untergrund stehen. Der Wagenheber muß wie inder Abbildung dargestellt positioniert werden.
D060W01E
D060D01A-AST
3. Lockern der Radmuttern
HXDFL061
Vor dem Anheben des Fahrzeugs müssen die Radmuttern gelockertwerden. Dazu den Handgriff des Schraubenschlüssels in Gegenuhrzeigerrichtung drehen. Dabeidarauf achten, daß die Buchse des Schraubenschlüssels voll über der Mutter sitzt, so daß er nicht abgleitenkann. Zur Ausnutzung der maximalen Hebekraft muß sich der Handgriff des Schraubenschlüssels in der in derAbbildung dargestellten rechten Posi- tion befinden. Dann den Schraubenschlüssel am Ende desHandgriffs festhalten und mit gleichmäßigem Kraftaufwand nachoben ziehen. Jetzt noch nicht dieMuttern entfernen. Sie müssen lediglich um eine halbe Drehung gelockert werden.
HFC4022
Radmutternschlüssel
Schlüsselstange
xdflger-3.p65
6/19/03, 4:54 PM
9

3IM NOTFALL
10

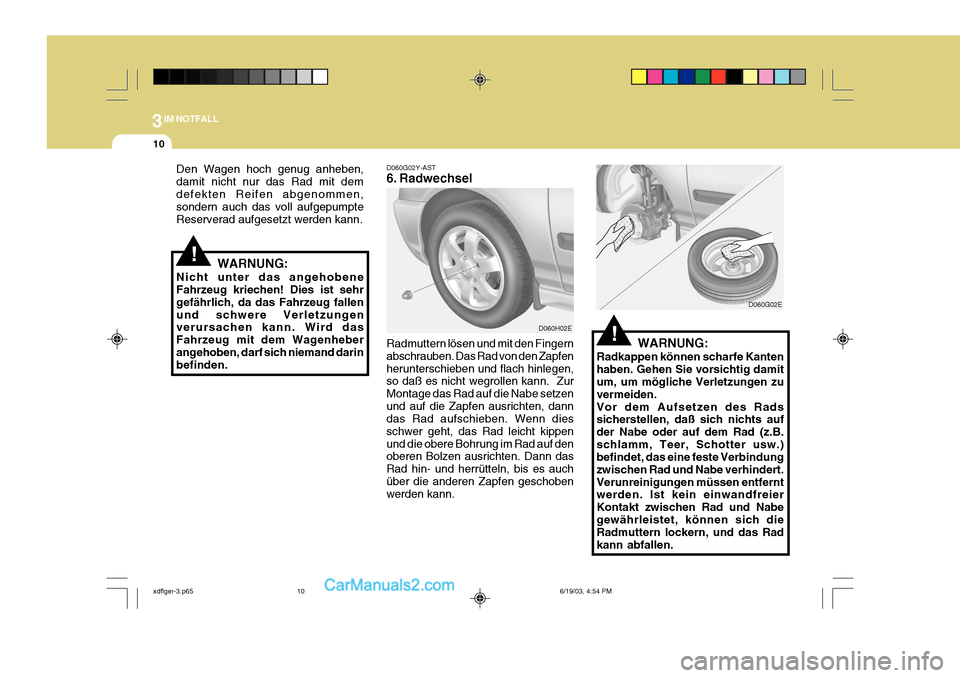

D060G02Y-AST
6. Radwechsel
Radmuttern lösen und mit den Fingern abschrauben. Das Rad von den Zapfenherunterschieben und flach hinlegen, so daß es nicht wegrollen kann. Zur Montage das Rad auf die Nabe setzenund auf die Zapfen ausrichten, dann das Rad aufschieben. Wenn dies schwer geht, das Rad leicht kippenund die obere Bohrung im Rad auf den oberen Bolzen ausrichten. Dann das Rad hin- und herrütteln, bis es auchüber die anderen Zapfen geschoben werden kann. D060H02E
WARNUNG:
Nicht unter das angehobeneFahrzeug kriechen! Dies ist sehr gefährlich, da das Fahrzeug fallenund schwere Verletzungen verursachen kann. Wird das Fahrzeug mit dem Wagenheberangehoben, darf sich niemand darin befinden.
!
D060G02E
WARNUNG:
Radkappen können scharfe Kanten haben. Gehen Sie vorsichtig damit um, um mögliche Verletzungen zu vermeiden.Vor dem Aufsetzen des Rads sicherstellen, daß sich nichts auf der Nabe oder auf dem Rad (z.B.schlamm, Teer, Schotter usw.) befindet, das eine feste Verbindung zwischen Rad und Nabe verhindert.Verunreinigungen müssen entfernt werden. Ist kein einwandfreier Kontakt zwischen Rad und Nabegewährleistet, können sich die Radmuttern lockern, und das Rad kann abfallen.
!
Den Wagen hoch genug anheben, damit nicht nur das Rad mit demdefekten Reifen abgenommen, sondern auch das voll aufgepumpte Reserverad aufgesetzt werden kann.
xdflger-3.p65 6/19/03, 4:54 PM
