2004 Hyundai Elantra Betriebsanleitung (in German)

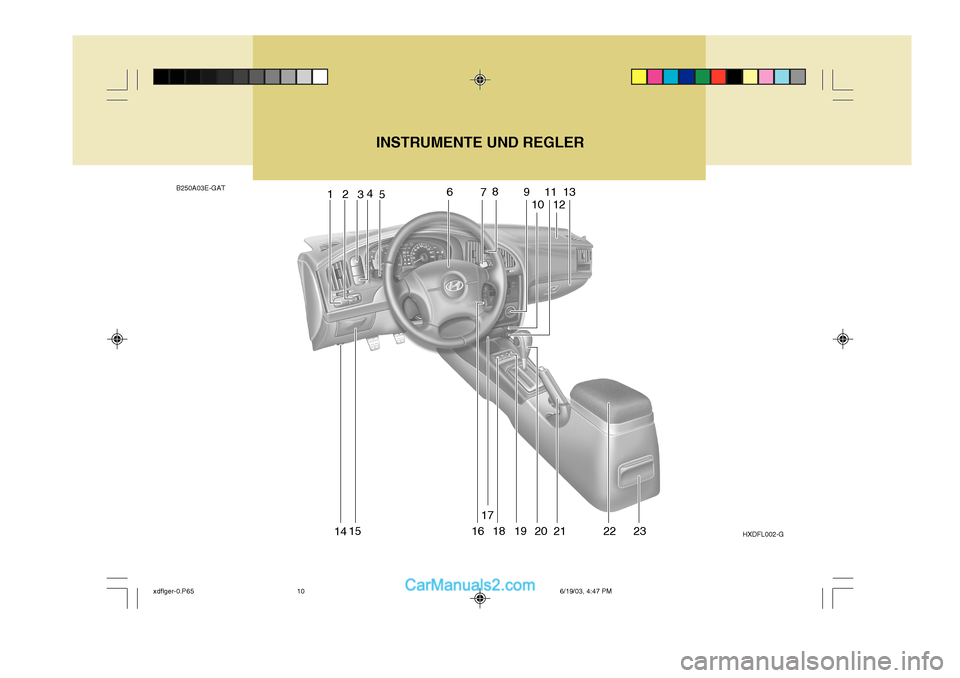

INSTRUMENTE UND REGLER
B250A03E-GAT 1234
5 6
78
9
10 11
12 13
14 15 16 17
18 19 20 21 22 23 HXDFL002-G
xdflger-0.P65 6/19/03, 4:47 PM
10

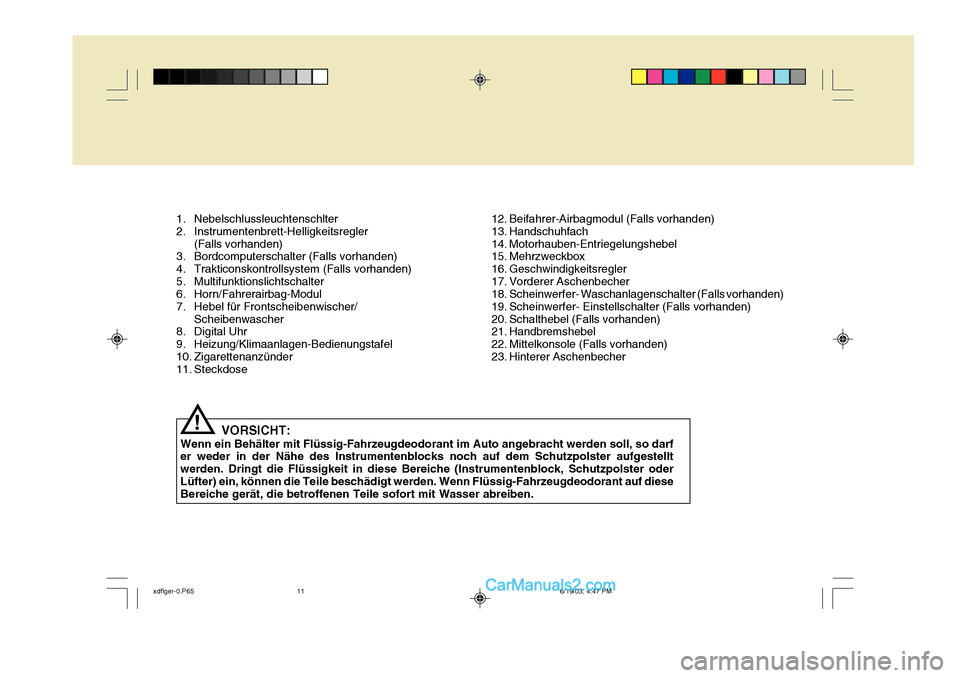

1. Nebelschlussleuchtenschlter
2. Instrumentenbrett-Helligkeitsregler(Falls vorhanden)
3. Bordcomputerschalter (Falls vorhanden)
4. Trakticonskontrollsystem (Falls vorhanden)
5. Multifunktionslichtschalter
6. Horn/Fahrerairbag-Modul
7. Hebel für Frontscheibenwischer/
Scheibenwascher
8. Digital Uhr
9. Heizung/Klimaanlagen-Bedienungstafel
10. Zigarettenanzünder
11. Steckdose 12. Beifahrer-Airbagmodul (Falls vorhanden)
13. Handschuhfach
14. Motorhauben-Entriegelungshebel
15. Mehrzweckbox
16. Geschwindigkeitsregler
17. Vorderer Aschenbecher
18. Scheinwerfer- Waschanlagenschalter (Falls vorhanden)
19. Scheinwerfer- Einstellschalter (Falls vorhanden)
20. Schalthebel (Falls vorhanden)
21. Handbremshebel
22. Mittelkonsole (Falls vorhanden)
23. Hinterer Aschenbecher
VORSICHT:
Wenn ein Behälter mit Flüssig-Fahrzeugdeodorant im Auto angebracht werden soll, so darf er weder in der Nähe des Instrumentenblocks noch auf dem Schutzpolster aufgestellt werden. Dringt die Flüssigkeit in diese Bereiche (Instrumentenblock, Schutzpolster oderLüfter) ein, können die Teile beschädigt werden. Wenn Flüssig-Fahrzeugdeodorant auf diese Bereiche gerät, die betroffenen Teile sofort mit Wasser abreiben.
!
xdflger-0.P65 6/19/03, 4:47 PM
11

YOUR VEHICLE AT A GLANCE

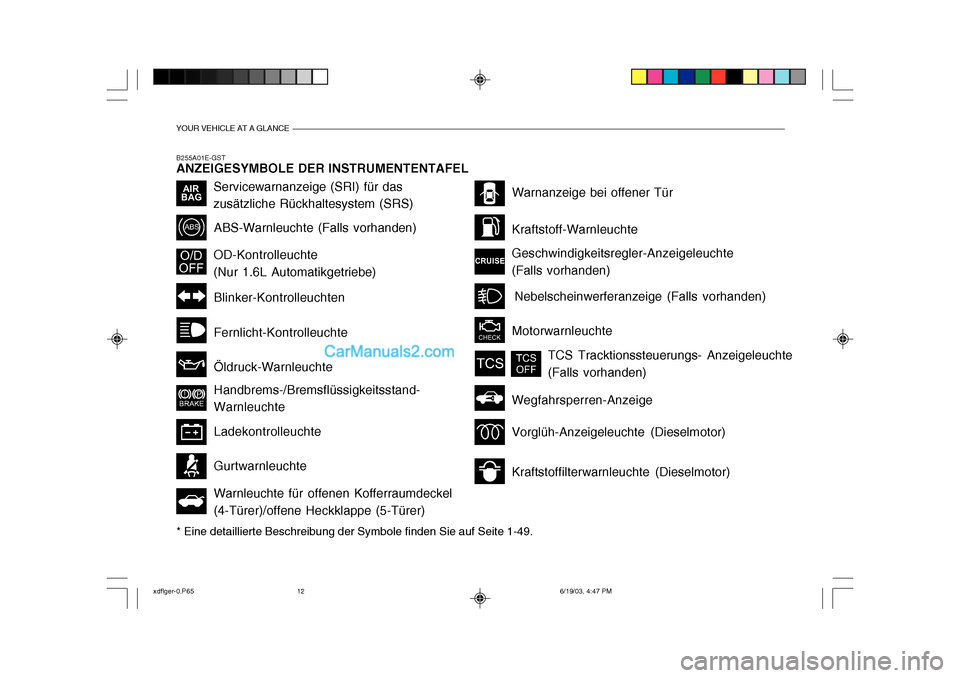

B255A01E-GST ANZEIGESYMBOLE DER INSTRUMENTENTAFEL * Eine detaillierte Beschreibung der Symbole finden Sie auf Seite 1-49.
Kraftstoffilterwarnleuchte (Dieselmotor)
Vorglüh-Anzeigeleuchte (Dieselmotor)
Wegfahrsperren-Anzeige
Geschwindigkeitsregler-Anzeigeleuchte (Falls vorhanden)
Nebelscheinwerferanzeige (Falls vorhanden)
Motorwarnleuchte TCS Tracktionssteuerungs- Anzeigeleuchte(Falls vorhanden)
Servicewarnanzeige (SRI) für das zusätzliche Rückhaltesystem (SRS)ABS-Warnleuchte (Falls vorhanden) Blinker-Kontrolleuchten Fernlicht-Kontrolleuchte Öldruck-Warnleuchte Handbrems-/Bremsflüssigkeitsstand- Warnleuchte
Ladekontrolleuchte
OD-Kontrolleuchte(Nur 1.6L Automatikgetriebe)
Warnanzeige bei offener Tür
Kraftstoff-Warnleuchte
Gurtwarnleuchte Warnleuchte für offenen Kofferraumdeckel (4-Türer)/offene Heckklappe (5-Türer)
xdflger-0.P65 6/19/03, 4:47 PM
12

Empfehlungen zum Kraftstoff ....................................... 1-2
Einfahren eines Neufahrzeugs .................................... 1-3Wegfahrsperre.............................................................. 1-5
Tür ................................................................................ 1-8
Elektrische Fensterheber ........................................... 1-14
Sitze ............................................................................ 1-15
Sicherheitsgurte ......................................................... 1-21
Kinderrückhaltesystem ............................................... 1-27
Zusätzliches Rückhaltesystem (SRS) (Airbag) .......... 1-37
Instrumententafel und Anzeigen ................................ 1-45
Anzeige und Warnleuchte .......................................... 1-49
Bordcomputer ............................................................. 1-58
Kombi-schalter für Blinker und Licht .......................... 1-60
Schalter für Scheibenwischer und Waschanlage ...... 1-62
Schiebedach .............................................................. 1-72
Spiegel ....................................................................... 1-77
Motorhaubenentriegelung .......................................... 1-81
Geschwindigkeitsregler .............................................. 1-87
Bedienelemente von Heizung und Kühlgebläse ........ 1-91
Stereoanlage ............................................................ 1-109
Antenne .................................................................... 1-114
EIGENSCHAFTEN DES HYUNDAI
1
1
xdflger-1.p65
6/19/03, 5:45 PM
1

1EIGENSCHAFTEN DES HYUNDAI

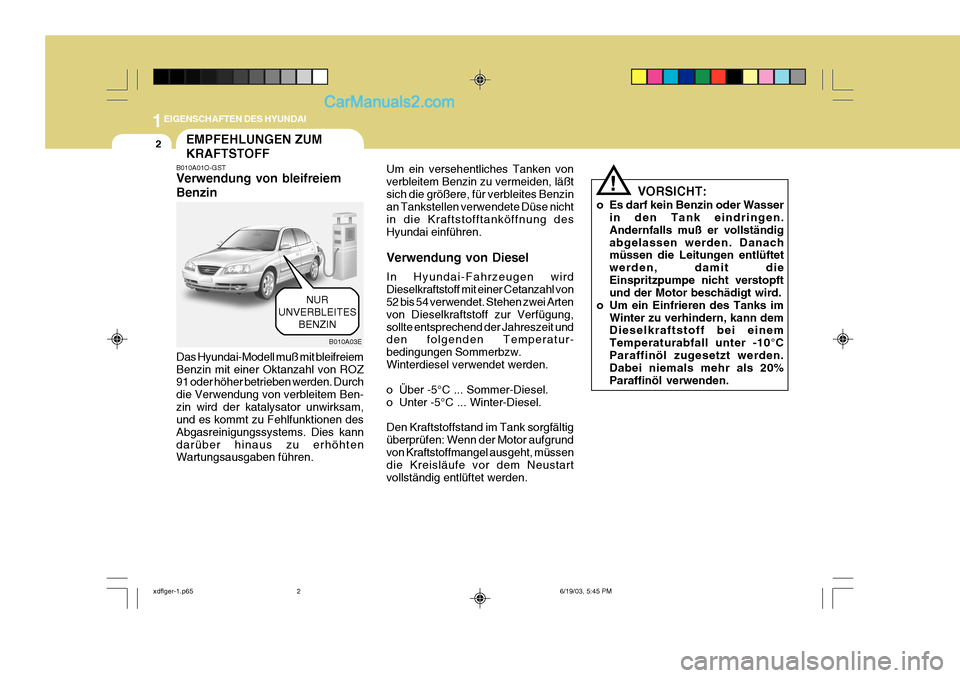

2EMPFEHLUNGEN ZUM KRAFTSTOFF
B010A01O-GST Verwendung von bleifreiem Benzin
Das Hyundai-Modell muß mit bleifreiem Benzin mit einer Oktanzahl von ROZ 91 oder höher betrieben werden. Durch die Verwendung von verbleitem Ben-zin wird der katalysator unwirksam, und es kommt zu Fehlfunktionen des Abgasreinigungssystems. Dies kanndarüber hinaus zu erhöhten Wartungsausgaben führen. Um ein versehentliches Tanken von verbleitem Benzin zu vermeiden, läßtsich die größere, für verbleites Benzin an Tankstellen verwendete Düse nicht in die Kraftstofftanköffnung desHyundai einführen. Verwendung von Diesel In Hyundai-Fahrzeugen wird Dieselkraftstoff mit einer Cetanzahl von 52 bis 54 verwendet. Stehen zwei Arten von Dieselkraftstoff zur Verfügung,sollte entsprechend der Jahreszeit und den folgenden Temperatur- bedingungen Sommerbzw.Winterdiesel verwendet werden.
o Über -5°C ... Sommer-Diesel.
o Unter -5°C ... Winter-Diesel. Den Kraftstoffstand im Tank sorgfältig überprüfen: Wenn der Motor aufgrund von Kraftstoffmangel ausgeht, müssen die Kreisläufe vor dem Neustartvollständig entlüftet werden.
VORSICHT:
o Es darf kein Benzin oder Wasser in den Tank eindringen.Andernfalls muß er vollständigabgelassen werden. Danach müssen die Leitungen entlüftet werden, damit dieEinspritzpumpe nicht verstopft und der Motor beschädigt wird.
o Um ein Einfrieren des Tanks im
Winter zu verhindern, kann demDieselkraftstoff bei einem Temperaturabfall unter -10°CParaffinöl zugesetzt werden. Dabei niemals mehr als 20% Paraffinöl verwenden.
!
B010A03E
NUR
UNVERBLEITES BENZIN
xdflger-1.p65 6/19/03, 5:45 PM
2

1
EIGENSCHAFTEN DES HYUNDAI

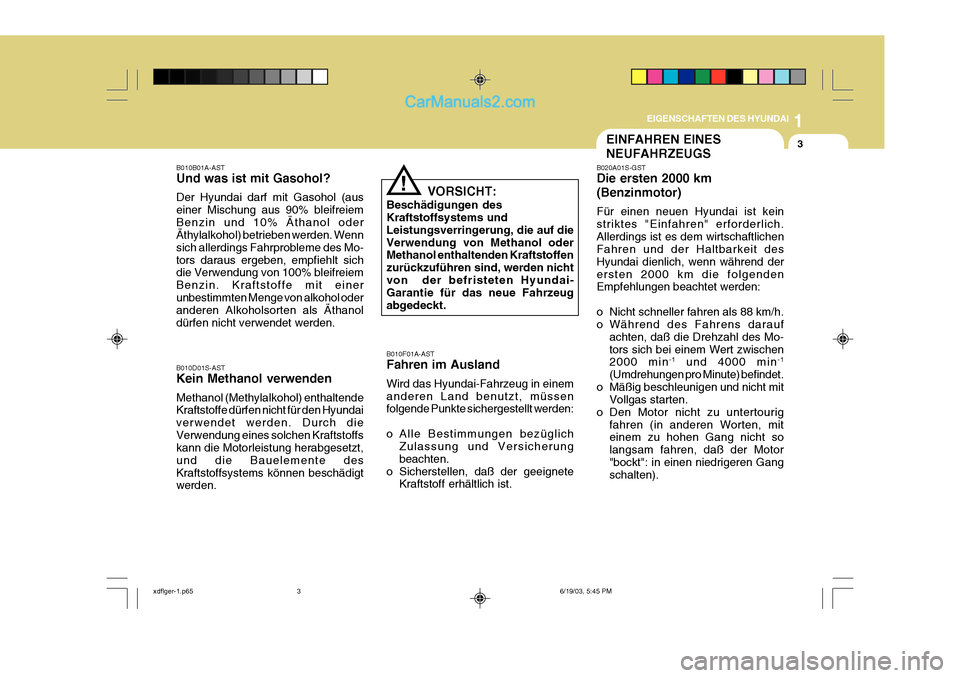

3EINFAHREN EINES NEUFAHRZEUGS
B010B01A-AST Und was ist mit Gasohol? Der Hyundai darf mit Gasohol (aus einer Mischung aus 90% bleifreiemBenzin und 10% Äthanol oder Äthylalkohol) betrieben werden. Wenn sich allerdings Fahrprobleme des Mo-tors daraus ergeben, empfiehlt sich die Verwendung von 100% bleifreiem Benzin. Kraftstoffe mit einerunbestimmten Menge von alkohol oder anderen Alkoholsorten als Äthanol dürfen nicht verwendet werden. B010D01S-AST Kein Methanol verwenden Methanol (Methylalkohol) enthaltende Kraftstoffe dürfen nicht für den Hyundai verwendet werden. Durch dieVerwendung eines solchen Kraftstoffs kann die Motorleistung herabgesetzt, und die Bauelemente desKraftstoffsystems können beschädigt werden. VORSICHT:
Beschädigungen desKraftstoffsystems und Leistungsverringerung, die auf dieVerwendung von Methanol oder Methanol enthaltenden Kraftstoffen zurückzuführen sind, werden nichtvon der befristeten Hyundai- Garantie für das neue Fahrzeug abgedeckt.
!
B010F01A-AST Fahren im Ausland Wird das Hyundai-Fahrzeug in einem anderen Land benutzt, müssen folgende Punkte sichergestellt werden:
o Alle Bestimmungen bezüglich Zulassung und Versicherung beachten.
o Sicherstellen, daß der geeignete Kraftstoff erhältlich ist. B020A01S-GST Die ersten 2000 km (Benzinmotor) Für einen neuen Hyundai ist kein striktes "Einfahren" erforderlich.Allerdings ist es dem wirtschaftlichen Fahren und der Haltbarkeit des Hyundai dienlich, wenn während derersten 2000 km die folgenden Empfehlungen beachtet werden:
o Nicht schneller fahren als 88 km/h.
o Während des Fahrens darauf
achten, daß die Drehzahl des Mo- tors sich bei einem Wert zwischen 2000 min -1
und 4000 min -1
(Umdrehungen pro Minute) befindet.
o Mäßig beschleunigen und nicht mit Vollgas starten.
o Den Motor nicht zu untertourig
fahren (in anderen Worten, miteinem zu hohen Gang nicht so langsam fahren, daß der Motor"bockt": in einen niedrigeren Gang schalten).
xdflger-1.p65 6/19/03, 5:45 PM
3

1EIGENSCHAFTEN DES HYUNDAI
4

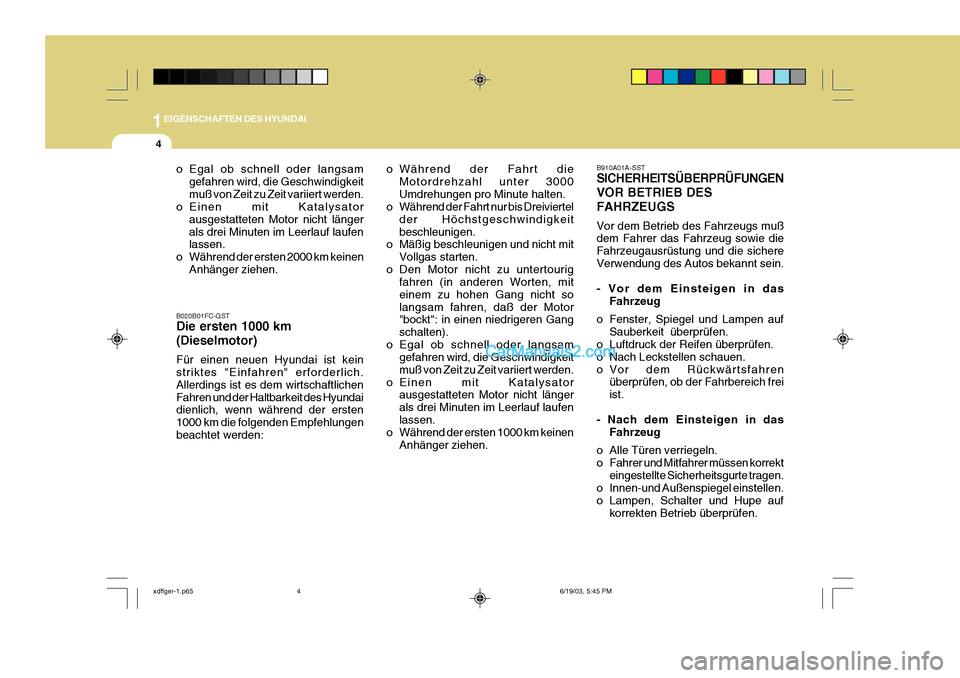

o Egal ob schnell oder langsamgefahren wird, die Geschwindigkeit muß von Zeit zu Zeit variiert werden.
o Einen mit Katalysator
ausgestatteten Motor nicht längerals drei Minuten im Leerlauf laufen lassen.
o Während der ersten 2000 km keinen Anhänger ziehen.
B020B01FC-GST Die ersten 1000 km (Dieselmotor) Für einen neuen Hyundai ist kein striktes "Einfahren" erforderlich. Allerdings ist es dem wirtschaftlichenFahren und der Haltbarkeit des Hyundai dienlich, wenn während der ersten 1000 km die folgenden Empfehlungenbeachtet werden: o Während der Fahrt die
Motordrehzahl unter 3000Umdrehungen pro Minute halten.
o Während der Fahrt nur bis Dreiviertel
der Höchstgeschwindigkeitbeschleunigen.
o Mäßig beschleunigen und nicht mit
Vollgas starten.
o Den Motor nicht zu untertourig fahren (in anderen Worten, miteinem zu hohen Gang nicht solangsam fahren, daß der Motor "bockt": in einen niedrigeren Gang schalten).
o Egal ob schnell oder langsam gefahren wird, die Geschwindigkeitmuß von Zeit zu Zeit variiert werden.
o Einen mit Katalysator ausgestatteten Motor nicht längerals drei Minuten im Leerlauf laufenlassen.
o Während der ersten 1000 km keinen
Anhänger ziehen. B910A01A-SST SICHERHEITSÜBERPRÜFUNGEN VOR BETRIEB DESFAHRZEUGS Vor dem Betrieb des Fahrzeugs muß dem Fahrer das Fahrzeug sowie die Fahrzeugausrüstung und die sichereVerwendung des Autos bekannt sein. - Vor dem Einsteigen in das
Fahrzeug
o Fenster, Spiegel und Lampen auf Sauberkeit überprüfen.
o Luftdruck der Reifen überprüfen.
o Nach Leckstellen schauen.
o Vor dem Rückwärtsfahren überprüfen, ob der Fahrbereich freiist.
- Nach dem Einsteigen in das Fahrzeug
o Alle Türen verriegeln.
o Fahrer und Mitfahrer müssen korrekt eingestellte Sicherheitsgurte tragen.
o Innen-und Außenspiegel einstellen.
o Lampen, Schalter und Hupe auf
korrekten Betrieb überprüfen.
xdflger-1.p65 6/19/03, 5:45 PM
4

1
EIGENSCHAFTEN DES HYUNDAI

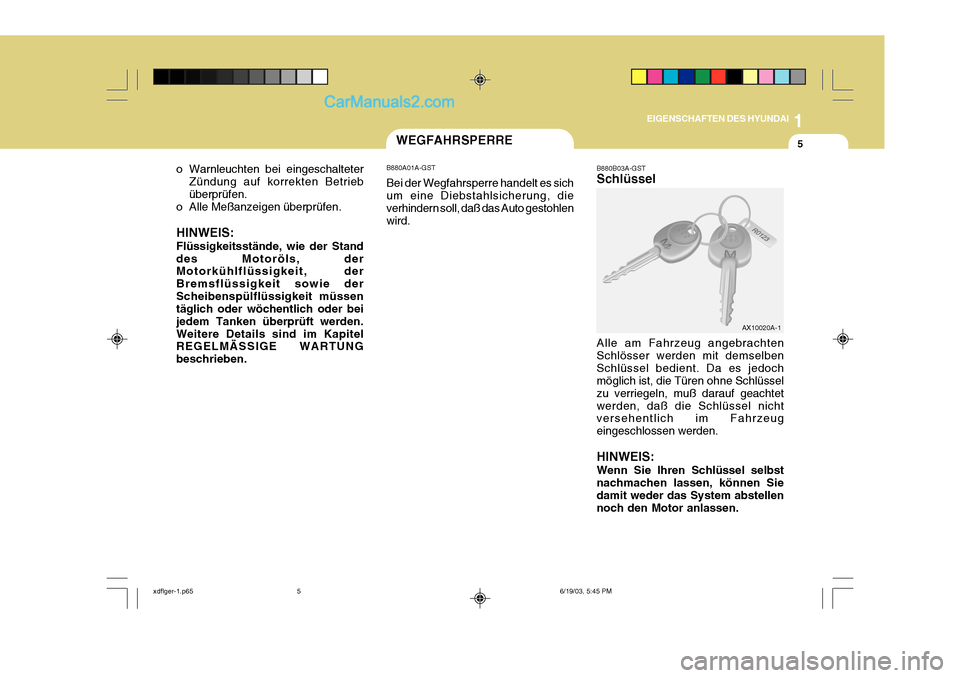

5WEGFAHRSPERRE
B880A01A-GST Bei der Wegfahrsperre handelt es sich um eine Diebstahlsicherung, die verhindern soll, daß das Auto gestohlen wird. B880B03A-GST Schlüssel Alle am Fahrzeug angebrachten Schlösser werden mit demselbenSchlüssel bedient. Da es jedoch möglich ist, die Türen ohne Schlüssel zu verriegeln, muß darauf geachtetwerden, daß die Schlüssel nicht versehentlich im Fahrzeug eingeschlossen werden. HINWEIS: Wenn Sie Ihren Schlüssel selbst nachmachen lassen, können Sie damit weder das System abstellennoch den Motor anlassen.
o Warnleuchten bei eingeschalteter
Zündung auf korrekten Betriebüberprüfen.
o Alle Meßanzeigen überprüfen. HINWEIS: Flüssigkeitsstände, wie der Stand des Motoröls, der Motorkühlflüssigkeit, der Bremsflüssigkeit sowie derScheibenspülflüssigkeit müssen täglich oder wöchentlich oder bei jedem Tanken überprüft werden.Weitere Details sind im Kapitel REGELMÄSSIGE WARTUNG beschrieben.
AX10020A-1
xdflger-1.p65 6/19/03, 5:45 PM
5
