5037-3. Opérations d’entretien réalisables soi-même
HILUX_OM_OM0K790K_(EK)
7
Entretien et soins
AVERTISSEMENT
■Vérification avant de conduire
Vérifiez si le capot est complètement fermé et verrouillé.
Si le capot n’est pas correctement verrouillé, il pourrait s’ouvrir pendant que le véhi-
cule roule et causer un accident, pouvant entraîner des blessures graves, voire mor-
telles.
■ Après avoir placé la béquille dans la rainure
Assurez-vous que la béquille soutient fermement le capot et l’empêche de tomber
sur vous.
NOTE
■ Lorsque vous refermez le capot
Veillez à remettre la béquille dans son attache avant de refermer le capot. Si vous
fermez le capot avec la béquille non repliée, le capot risque de se tordre.

5047-3. Opérations d’entretien réalisables soi-même
HILUX_OM_OM0K790K_(EK)
Compar timent moteur
Moteur à essence
Réservoir de liquide de
refroidissement du moteur
( P. 5 11 )
Jauge de niveau d’huile moteur
( P. 507)
Bouchon de remplissage d’huile
moteur ( P. 508)
Boîte à fusibles ( P. 542)
Batterie ( P. 514)
Réservoir de liquide de
lave-glace ( P. 520)
Condenseur ( P. 513)
Radiateur ( P. 513)
1
2
3
4
5
6
7
8

5057-3. Opérations d’entretien réalisables soi-même
HILUX_OM_OM0K790K_(EK)
7
Entretien et soins
Moteur diesel (véhicules sans refroidisseur intermédiaire refroidi par eau)
Réservoir de liquide de
refroidissement du moteur
( P. 5 11 )
Bouchon de remplissage
d’huile moteur ( P. 508)
Jauge de niveau d’huile moteur
( P. 507)
Filtre à carburant
( P. 521, 636)
Boîte à fusibles ( P. 542)
Batterie ( P. 514)
Réservoir de liquide de
lave-glace ( P. 520)
Refroidisseur intermédiaire
( P. 513)
Condenseur (si le véhicule en
est équipé) ( P. 513)
Radiateur ( P. 513)
1
2
3
4
5
6
7
8
9
10

5067-3. Opérations d’entretien réalisables soi-même
HILUX_OM_OM0K790K_(EK)
Moteur diesel (véhicules avec refroidisseur intermédiaire refroidi par eau)
Réservoir de liquide de
refroidissement du moteur
( P. 5 11 )
Bouchon de remplissage
d’huile moteur ( P. 508)
Jauge de niveau d’huile moteur
( P. 507)
Bouchon de réservoir d’AdBlue™
( P. 522)
Filtre à carburant
( P. 521, 636)
Boîte à fusibles ( P. 542)
Batterie ( P. 514)
Réservoir de liquide de
lave-glace ( P. 520)
Réservoir de liquide de
refroidissement de
refroidisseur intermédiaire
( P. 5 1 1 )
Radiateur de refroidissement
du refroidisseur intermédiaire
( P. 513)
Condenseur
(si le véhicule en est équipé)
( P. 513)
Radiateur ( P. 513)
1
2
3
4
5
6
7
8
9
10
11
12

5077-3. Opérations d’entretien réalisables soi-même
HILUX_OM_OM0K790K_(EK)
7
Entretien et soins
Lorsque le moteur a atteint sa température de fonctionnement et qu’il a été
arrêté, vérifiez le niveau d’huile sur la jauge.
■Vérification de l’huile moteur
Stationnez le véhicule sur un sol plat. Après avoir fait monter en tempé-
rature le moteur et l’avoir arrêté, attendez plus de 5 minutes pour que
l’huile se stabilise dans le carter.
Enlevez le sable et la poussière présents autour de la jauge.
Sortez la jauge en plaçant un
chiffon sous son extrémité.
Essuyez la jauge.
Veillez à ce que l’entrée du guide de jauge de niveau d’huile et le joint torique de
la jauge soient exempts de sable et de poussière.
Si le joint torique est endommagé, remplacez-le par un élément neuf.
Réintroduisez complètement la jauge.
Sortez la jauge en plaçant un
chiffon sous son extrémité et
vérifiez le niveau d’huile.
Bas
Normal
Excessif
La forme de la jauge peut varier
en fonction du type de véhicule
ou de moteur.
Essuyez la jauge et réintroduisez-la complètement.
Huile moteur
1
2
3
4
5
6
1
2
3
7

5087-3. Opérations d’entretien réalisables soi-même
HILUX_OM_OM0K790K_(EK)
■Appoint d’huile moteur
Si le niveau d’huile est en dessous
ou très proche du repère de bas
niveau, ajoutez de l’huile moteur
du même type que celle qui se
trouve déjà dans le moteur.
Veillez à vérifier le type d’huile et préparez les éléments nécessaires avant
de faire l’appoint.
Enlevez le sable et la poussière présents autour du bouchon de rem-
plissage d’huile moteur.
Retirez le bouchon de remplissage d’huile moteur en le faisant tourner
dans le sens inverse des aiguilles d’une montre.
Ajoutez lentement de l’huile moteur en vérifiant la jauge.
Remettez en place le bouchon de remplissage d’huile moteur en le fai-
sant tourner dans le sens des aiguilles d’une montre.
Choix de l’huile moteur P. 6 5 0
Quantité d’huile (Bas  Plein) 1,5 L (1,6 qt., 1,3 Imp.qt.)
Eléments Entonnoir propre
1
2
3
4

5097-3. Opérations d’entretien réalisables soi-même
HILUX_OM_OM0K790K_(EK)
7
Entretien et soins
■Consommation d’huile moteur
Une certaine quantité d’huile moteur sera consommée pendant la conduite. Dans les
situations suivantes, la consommation d’huile peut augmenter, et vous pourriez devoir
faire l’appoint d’huile moteur entre deux moments prévus pour l’entretien de l’huile.
● Lorsque le moteur est neuf, par exemple directement après l’achat du véhicule ou
après avoir remplacé le moteur
● Si une huile de faible qualité ou de viscosité inadéquate est utilisée
● Lorsque vous roulez à des régimes moteur élevés ou avec une forte charge, lorsque
vous tractez une remorque (avec un crochet de remorquage) ou lorsque vous
conduisez en accélérant et ralentissant fréquemment
● Lorsque vous laissez le moteur tourner longtemps au ralenti, ou lorsque vous condui-
sez fréquemment dans une circulation dense
■ Après avoir vidangé l’huile moteur (modèles à code de destination de modèle
W*)
Les données relatives à la vidange d’huile moteur doivent être réinitialisées. Effectuez
les procédures suivantes :
Faites passer l’affichage au compteur partiel A ( P. 134) lorsque le contacteur du
moteur est en position “ON” (véhicules sans système d’ouverture et de démarrage
intelligent) ou en mode IGNITION ON (véhicules avec système d’ouverture et de
démarrage intelligent).
Mettez le contacteur du moteur en position “LOCK” (véhicules sans système
d’ouverture et de démarrage intelligent) ou désactivez-le (véhicules avec système
d’ouverture et de démarrage intelligent).
Tout en appuyant sur le bouton d’affichage de compteur kilométrique/partiel
( P. 134), mettez le contacteur du moteur en position “ON” (véhicules sans sys-
tème d’ouverture et de démarrage intelligent) ou en mode IGNITION ON (véhicules
avec système d’ouverture et de démarrage intelligent). (Ne démarrez pas le moteur
car cela annulera le mode de réinitialisation.) Maintenez le bouton enfoncé pendant
plus d’une seconde après que “000000” est affiché sur l’écran de compteur partiel.
* : Reportez-vous à “Vérification de votre modèle de véhicule” si vous n’êtes pas sûr du
modèle de votre véhicule. ( P. 12)
1
2
3

5107-3. Opérations d’entretien réalisables soi-même
HILUX_OM_OM0K790K_(EK)

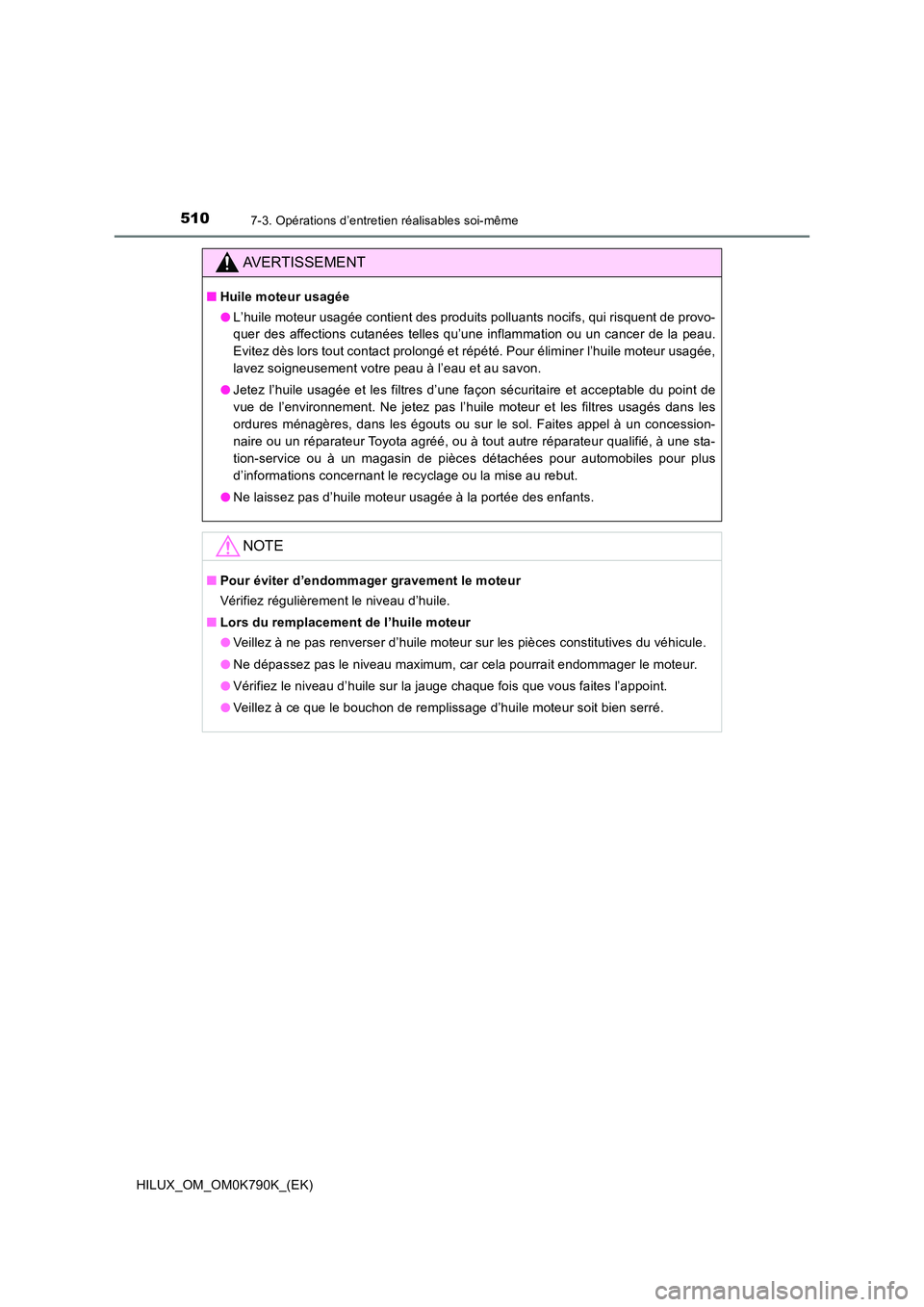

AVERTISSEMENT
■Huile moteur usagée
● L’huile moteur usagée contient des produits polluants nocifs, qui risquent de provo-
quer des affections cutanées telles qu’une inflammation ou un cancer de la peau.
Evitez dès lors tout contact prolongé et répété. Pour éliminer l’huile moteur usagée,
lavez soigneusement votre peau à l’eau et au savon.
● Jetez l’huile usagée et les filtres d’une façon sécuritaire et acceptable du point de
vue de l’environnement. Ne jetez pas l’huile moteur et les filtres usagés dans les
ordures ménagères, dans les égouts ou sur le sol. Faites appel à un concession-
naire ou un réparateur Toyota agréé, ou à tout autre réparateur qualifié, à une sta-
tion-service ou à un magasin de pièces détachées pour automobiles pour plus
d’informations concernant le recyclage ou la mise au rebut.
● Ne laissez pas d’huile moteur usagée à la portée des enfants.
NOTE
■Pour éviter d’endommager gravement le moteur
Vérifiez régulièrement le niveau d’huile.
■ Lors du remplacement de l’huile moteur
● Veillez à ne pas renverser d’huile moteur sur les pièces constitutives du véhicule.
● Ne dépassez pas le niveau maximum, car cela pourrait endommager le moteur.
● Vérifiez le niveau d’huile sur la jauge chaque fois que vous faites l’appoint.
● Veillez à ce que le bouchon de remplissage d’huile moteur soit bien serré.
