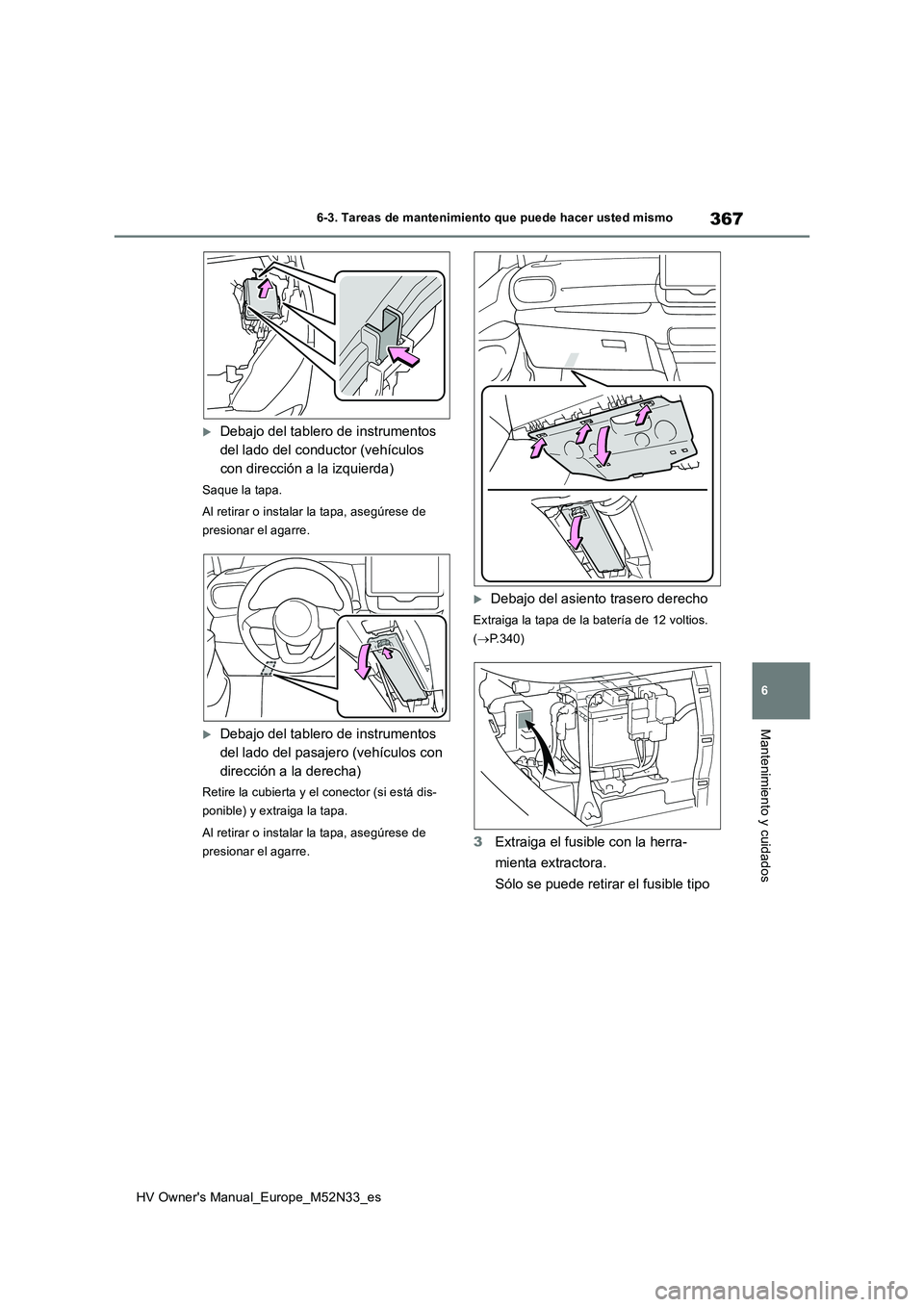

6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
Debajo del tablero de instrumentos
del lado del conductor (vehículos
con dirección a la izquierda)
Saque la tapa.
Al retirar o instalar la tapa, asegúrese de
presionar el agarre.
Debajo del tablero de instrumentos
del lado del pasajero (vehículos con
dirección a la derecha)
Retire la cubierta y el conector (si está dis-
ponible) y extraiga la tapa.
Al retirar o instalar la tapa, asegúrese de
presionar el agarre.
Debajo del asiento trasero derecho
Extraiga la tapa de la batería de 12 voltios.
( P.340)
3Extraiga el fusible con la herra-
mienta extractora.
Sólo se puede retirar el fusible tipo

368
HV Owner's Manual_Europe_M52N33_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
A utilizando la herramienta extrac-
tora.

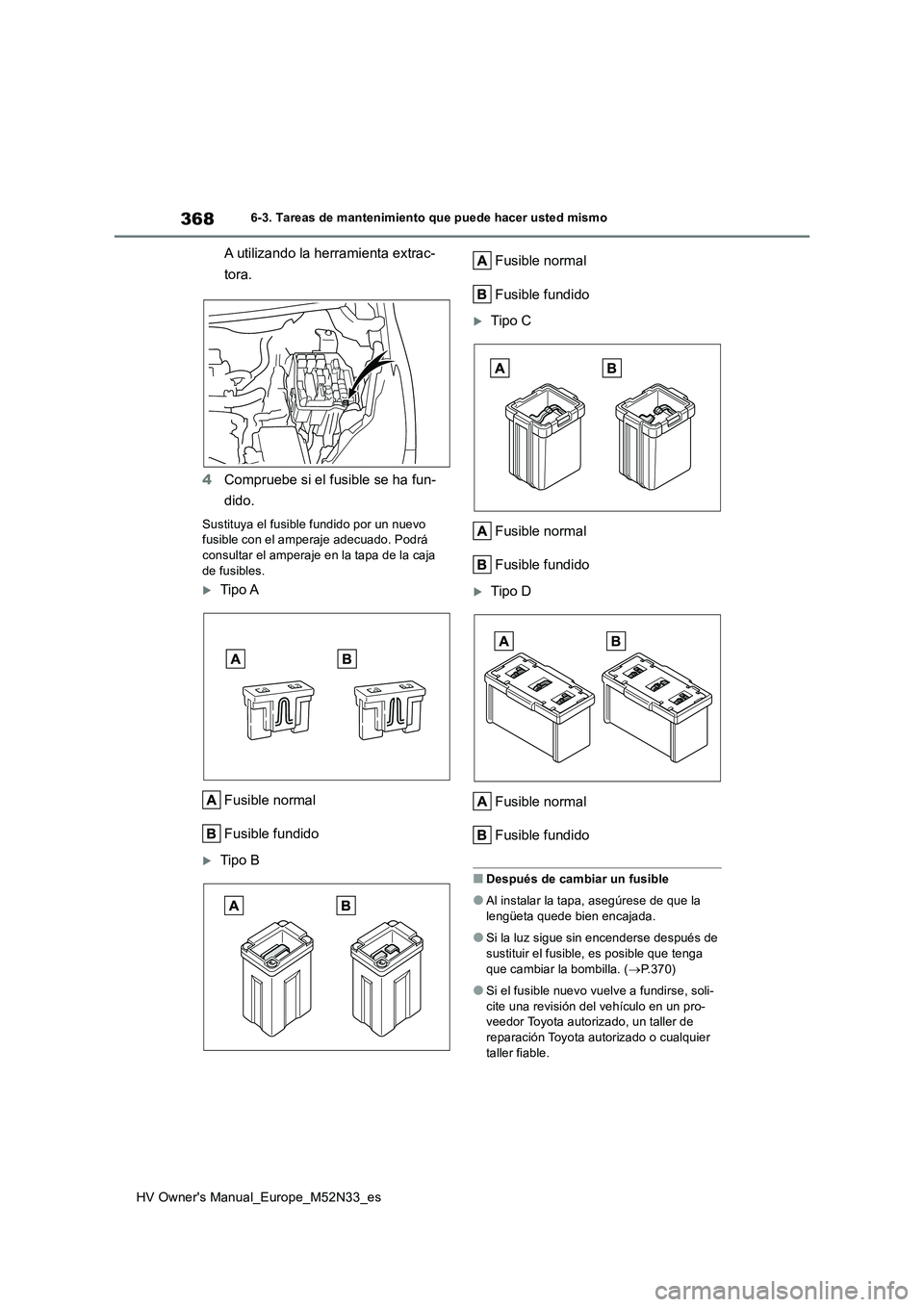

4 Compruebe si el fusible se ha fun-
dido.
Sustituya el fusible fundido por un nuevo fusible con el amperaje adecuado. Podrá consultar el amperaje en la tapa de la caja
de fusibles.
Tipo A
Fusible normal
Fusible fundido
Tipo B
Fusible normal
Fusible fundido
Tipo C
Fusible normal
Fusible fundido
Tipo D
Fusible normal
Fusible fundido
■Después de cambiar un fusible
●Al instalar la tapa, asegúrese de que la lengüeta quede bien encajada.
●Si la luz sigue sin encenderse después de sustituir el fusible, es posible que tenga
que cambiar la bombilla. ( P.370)
●Si el fusible nuevo vuelve a fundirse, soli-
cite una revisión del vehículo en un pro- veedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier
taller fiable.

369
6
HV Owner's Manual_Europe_M52N33_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados

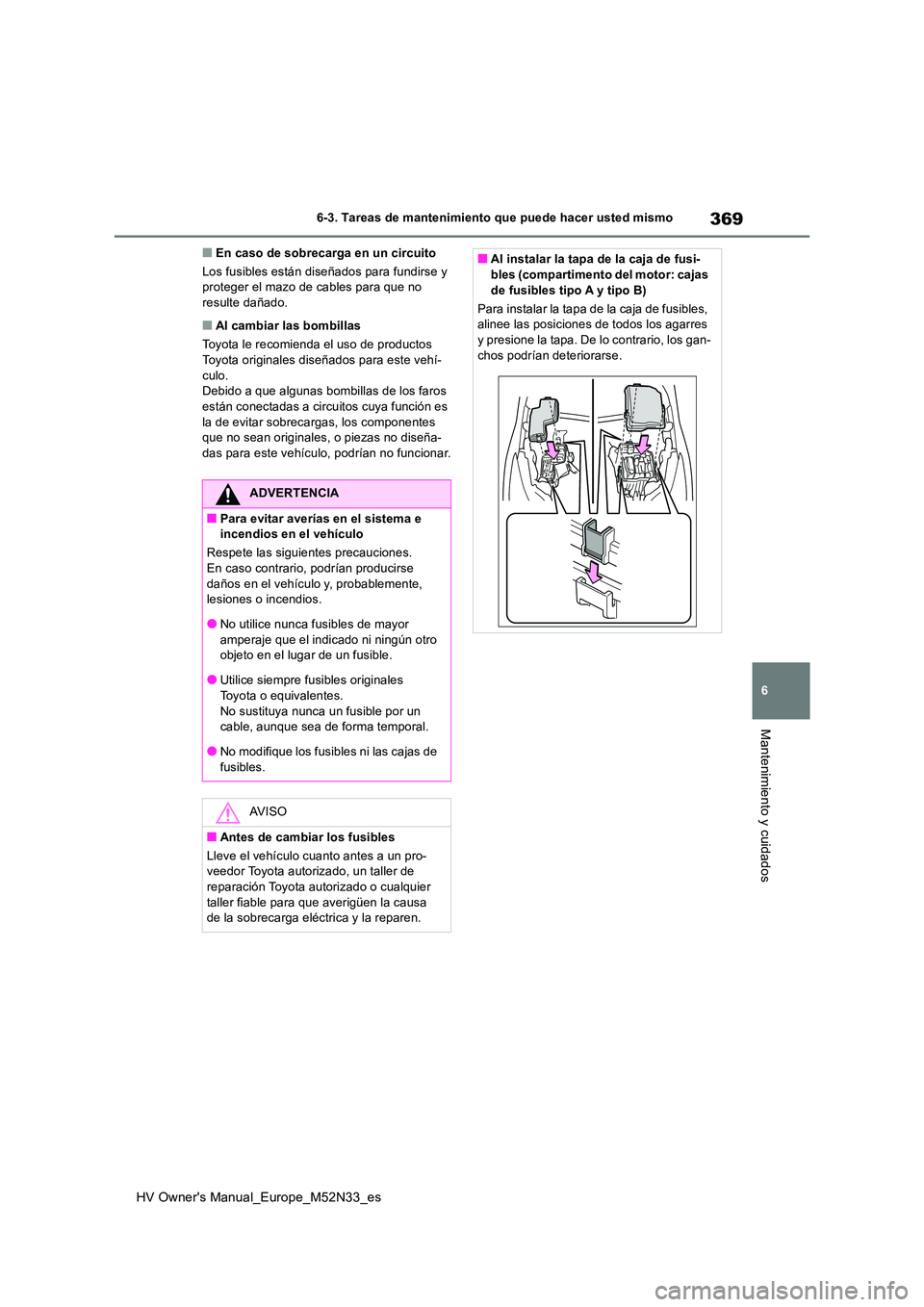

■En caso de sobrecarga en un circuito
Los fusibles están diseñados para fundirse y proteger el mazo de cables para que no resulte dañado.
■Al cambiar las bombillas
Toyota le recomienda el uso de productos
Toyota originales diseñados para este vehí- culo.Debido a que algunas bombillas de los faros
están conectadas a circu itos cuya función es la de evitar sobrecargas, los componentes que no sean originales, o piezas no diseña-
das para este vehículo, podrían no funcionar.
ADVERTENCIA
■Para evitar averías en el sistema e incendios en el vehículo
Respete las siguientes precauciones.
En caso contrario, podrían producirse daños en el vehículo y, probablemente, lesiones o incendios.
●No utilice nunca fusibles de mayor amperaje que el indicado ni ningún otro objeto en el lugar de un fusible.
●Utilice siempre fusibles originales Toyota o equivalentes.
No sustituya nunca un fusible por un cable, aunque sea de forma temporal.
●No modifique los fusibles ni las cajas de
fusibles.
AV I S O
■Antes de cambiar los fusibles
Lleve el vehículo cuanto antes a un pro- veedor Toyota autorizado, un taller de
reparación Toyota autorizado o cualquier taller fiable para que averigüen la causa de la sobrecarga eléctrica y la reparen.
■Al instalar la tapa de la caja de fusi-bles (compartimento del motor: cajas
de fusibles tipo A y tipo B)
Para instalar la tapa de la caja de fusibles, alinee las posiciones de todos los agarres y presione la tapa. De lo contrario, los gan-
chos podrían deteriorarse.

370
HV Owner's Manual_Europe_M52N33_es
6-3. Tareas de mantenimiento que puede hacer usted mismo

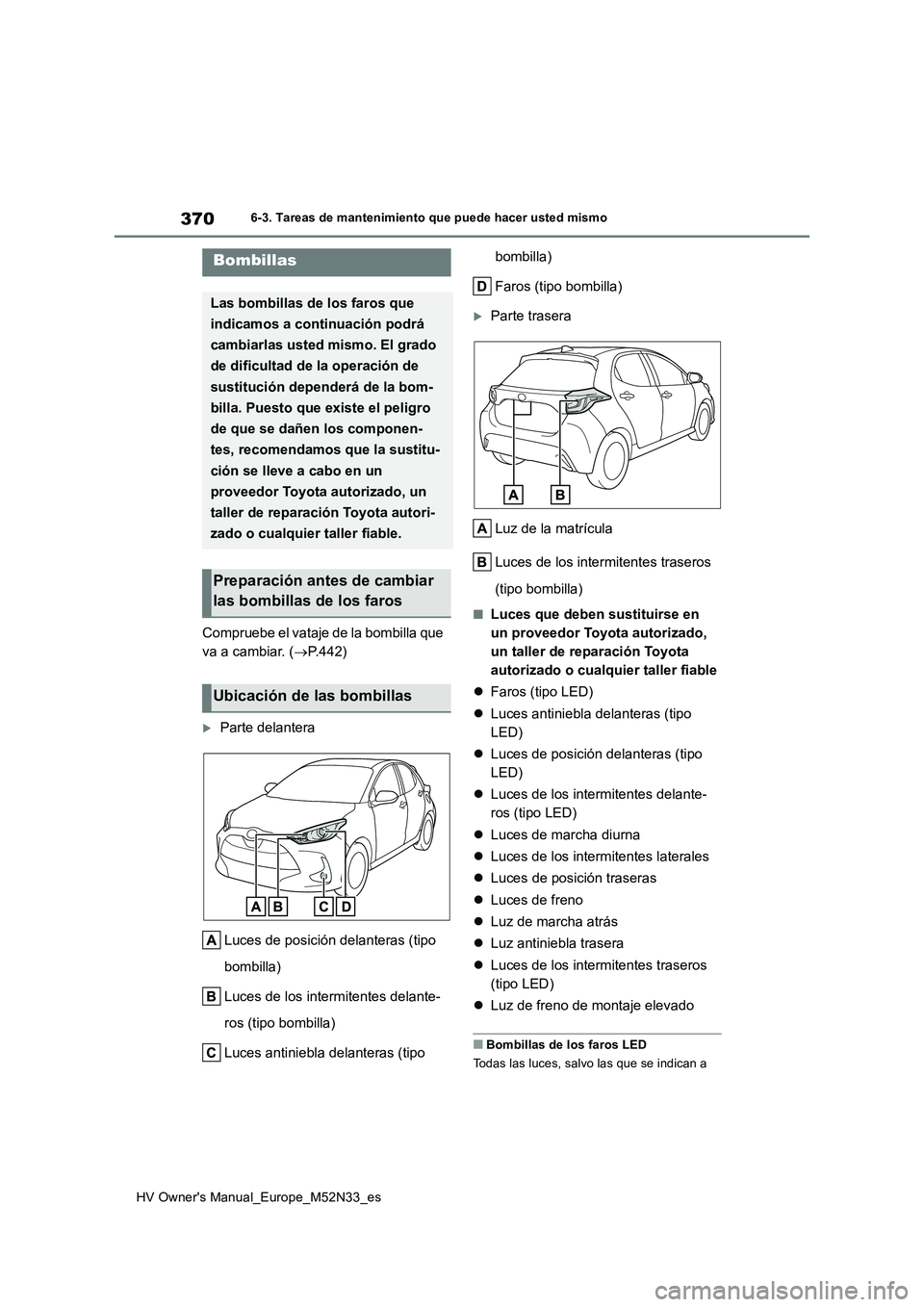

Compruebe el vataje de la bombilla que
va a cambiar. ( P.442)
Parte delantera
Luces de posición delanteras (tipo
bombilla)
Luces de los intermitentes delante-
ros (tipo bombilla)
Luces antiniebla delanteras (tipo
bombilla)
Faros (tipo bombilla)
Parte trasera
Luz de la matrícula
Luces de los intermitentes traseros
(tipo bombilla)
■Luces que deben sustituirse en
un proveedor Toyota autorizado,
un taller de reparación Toyota
autorizado o cualquier taller fiable
 Faros (tipo LED)
 Luces antiniebla delanteras (tipo
LED)
 Luces de posición delanteras (tipo
LED)
 Luces de los intermitentes delante-
ros (tipo LED)
 Luces de marcha diurna
 Luces de los intermitentes laterales
 Luces de posición traseras
 Luces de freno
 Luz de marcha atrás
 Luz antiniebla trasera
 Luces de los intermitentes traseros
(tipo LED)
 Luz de freno de montaje elevado
■Bombillas de los faros LED
Todas las luces, salvo las que se indican a
Bombillas
Las bombillas de los faros que
indicamos a continuación podrá
cambiarlas usted mismo. El grado
de dificultad de la operación de
sustitución dependerá de la bom-
billa. Puesto que existe el peligro
de que se dañen los componen-
tes, recomendamos que la sustitu-
ción se lleve a cabo en un
proveedor Toyota autorizado, un
taller de reparación Toyota autori-
zado o cualquier taller fiable.
Preparación antes de cambiar
las bombillas de los faros
Ubicación de las bombillas

371
6
HV Owner's Manual_Europe_M52N33_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados

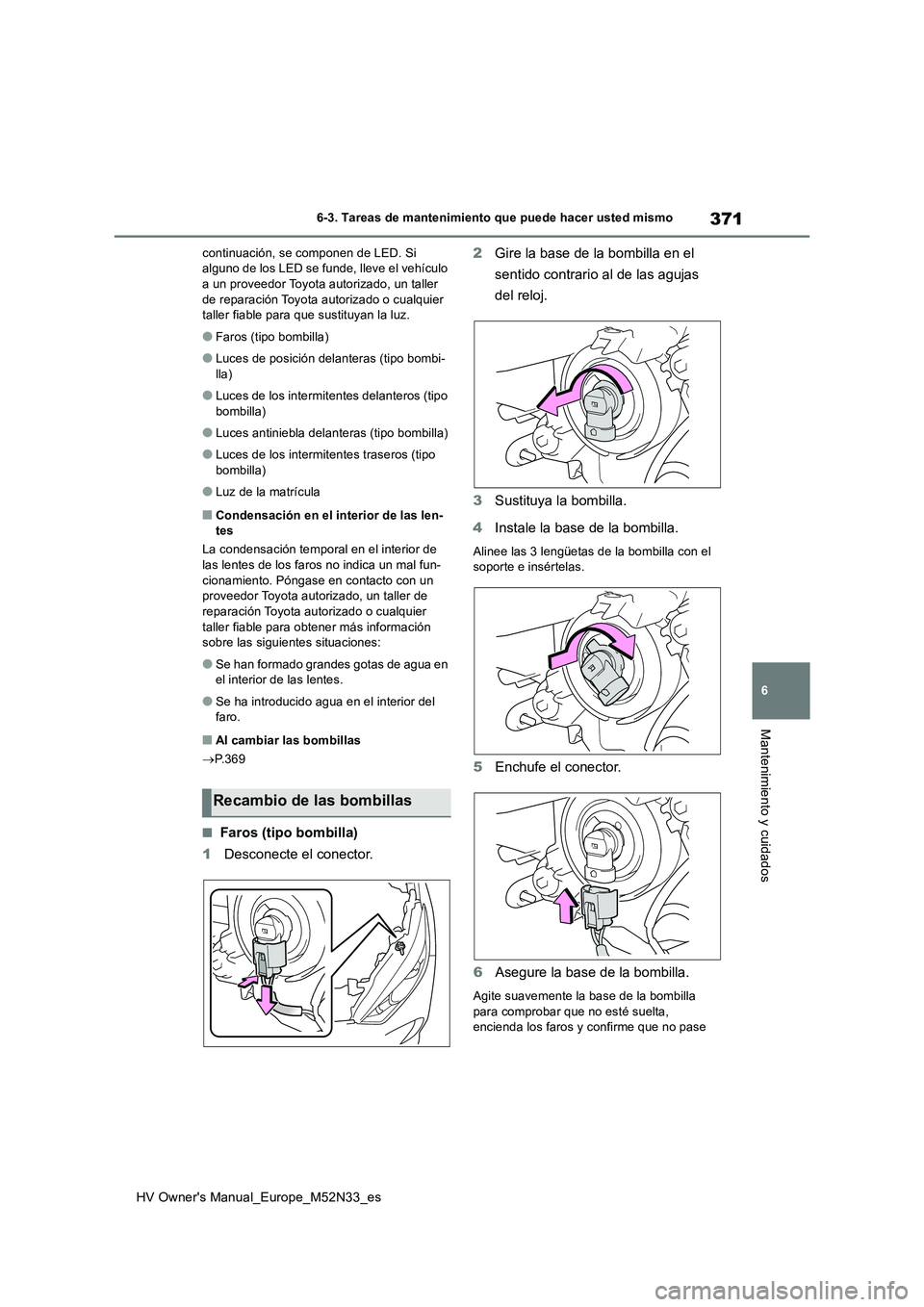

continuación, se componen de LED. Si alguno de los LED se funde, lleve el vehículo a un proveedor Toyota autorizado, un taller
de reparación Toyota autorizado o cualquier taller fiable para que sustituyan la luz.
●Faros (tipo bombilla)
●Luces de posición delanteras (tipo bombi-
lla)
●Luces de los intermitentes delanteros (tipo
bombilla)
●Luces antiniebla delanteras (tipo bombilla)
●Luces de los intermitentes traseros (tipo bombilla)
●Luz de la matrícula
■Condensación en el interior de las len-tes
La condensación temporal en el interior de
las lentes de los faros no indica un mal fun- cionamiento. Póngase en contacto con un proveedor Toyota autor izado, un taller de
reparación Toyota autorizado o cualquier taller fiable para obtener más información sobre las siguientes situaciones:
●Se han formado grandes gotas de agua en el interior de las lentes.
●Se ha introducido agua en el interior del faro.
■Al cambiar las bombillas
 P.369
■Faros (tipo bombilla)
1 Desconecte el conector.
2 Gire la base de la bombilla en el
sentido contrario al de las agujas
del reloj.
3 Sustituya la bombilla.
4 Instale la base de la bombilla.
Alinee las 3 lengüetas de la bombilla con el soporte e insértelas.
5 Enchufe el conector.
6 Asegure la base de la bombilla.
Agite suavemente la base de la bombilla para comprobar que no esté suelta, encienda los faros y confirme que no pase
Recambio de las bombillas

372
HV Owner's Manual_Europe_M52N33_es
6-3. Tareas de mantenimiento que puede hacer usted mismo

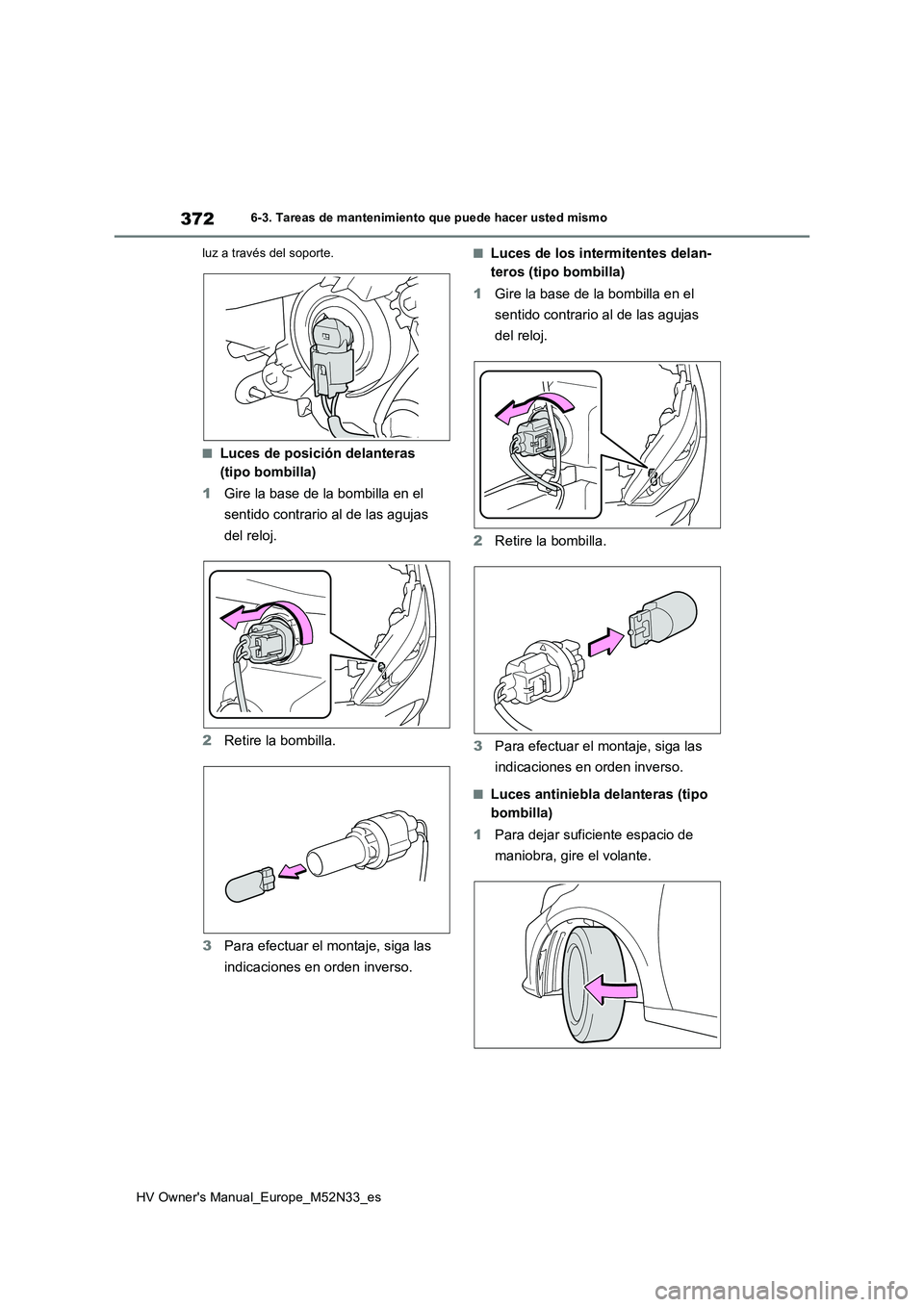

luz a través del soporte.
■Luces de posición delanteras
(tipo bombilla)
1 Gire la base de la bombilla en el
sentido contrario al de las agujas
del reloj.
2 Retire la bombilla.
3 Para efectuar el montaje, siga las
indicaciones en orden inverso.
■Luces de los intermitentes delan-
teros (tipo bombilla)
1 Gire la base de la bombilla en el
sentido contrario al de las agujas
del reloj.
2 Retire la bombilla.
3 Para efectuar el montaje, siga las
indicaciones en orden inverso.
■Luces antiniebla delanteras (tipo
bombilla)
1 Para dejar suficiente espacio de
maniobra, gire el volante.

373
6
HV Owner's Manual_Europe_M52N33_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados

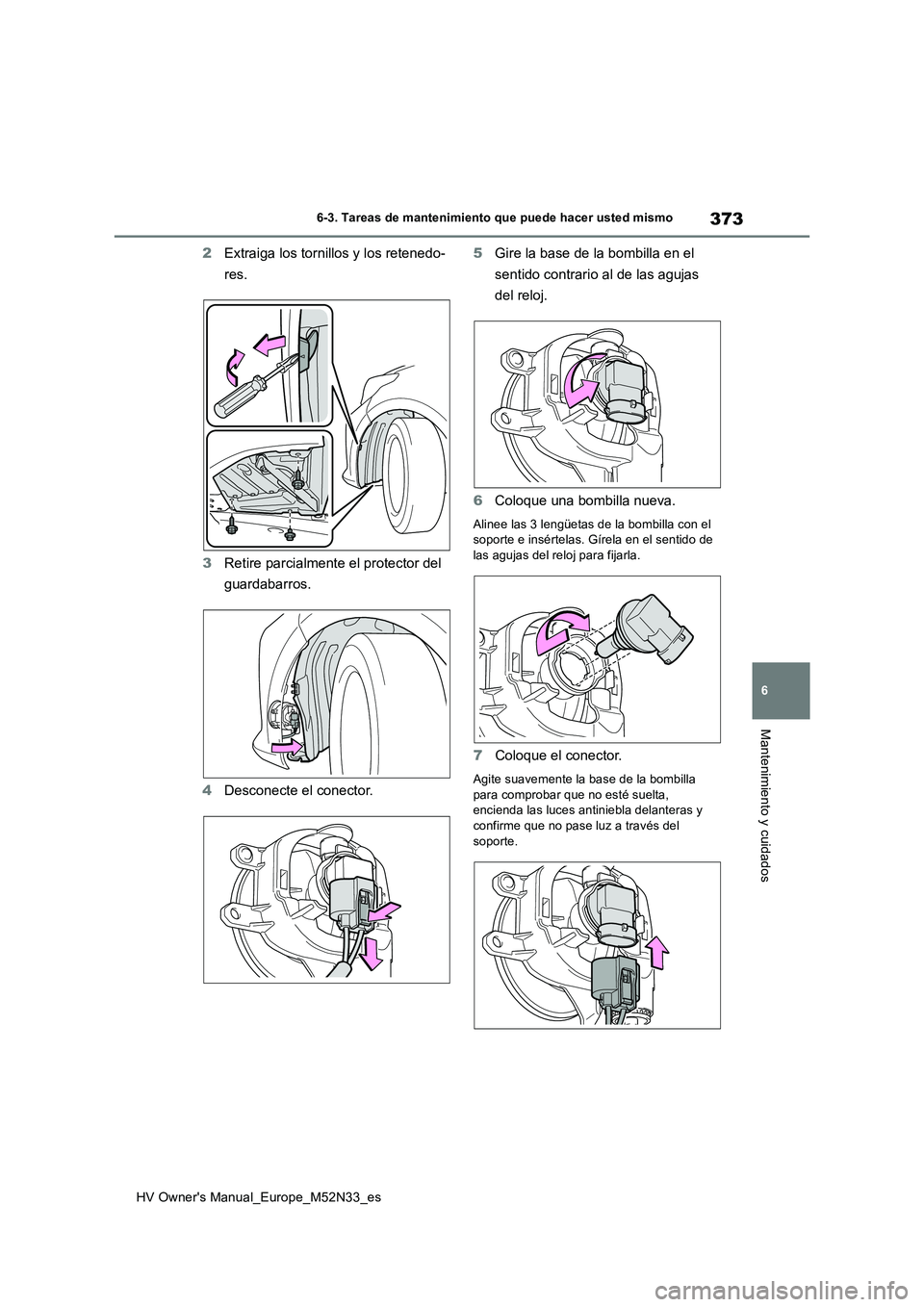

2Extraiga los tornillos y los retenedo-
res.
3 Retire parcialmente el protector del
guardabarros.
4 Desconecte el conector.
5 Gire la base de la bombilla en el
sentido contrario al de las agujas
del reloj.
6 Coloque una bombilla nueva.
Alinee las 3 lengüetas de la bombilla con el soporte e insértelas. Gírela en el sentido de las agujas del reloj para fijarla.
7 Coloque el conector.
Agite suavemente la base de la bombilla
para comprobar que no esté suelta, encienda las luces antiniebla delanteras y confirme que no pase luz a través del
soporte.

374
HV Owner's Manual_Europe_M52N33_es
6-3. Tareas de mantenimiento que puede hacer usted mismo

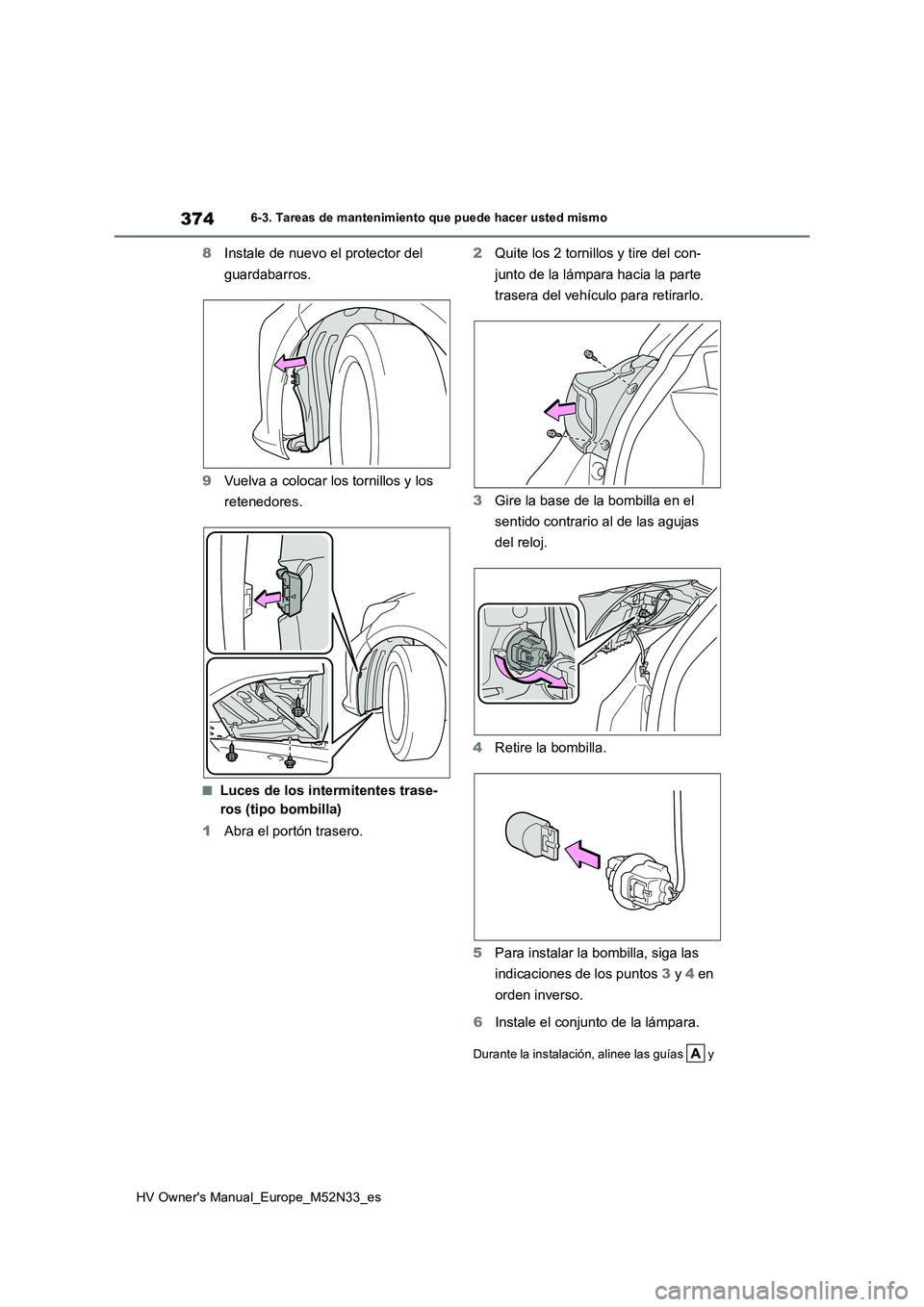

8Instale de nuevo el protector del
guardabarros.
9 Vuelva a colocar los tornillos y los
retenedores.
■Luces de los intermitentes trase-
ros (tipo bombilla)
1 Abra el portón trasero.
2 Quite los 2 tornillos y tire del con-
junto de la lámpara hacia la parte
trasera del vehículo para retirarlo.
3 Gire la base de la bombilla en el
sentido contrario al de las agujas
del reloj.
4 Retire la bombilla.
5 Para instalar la bombilla, siga las
indicaciones de los puntos 3 y 4 en
orden inverso.
6 Instale el conjunto de la lámpara.
Durante la instalación, alinee las guías y
