2022 TOYOTA YARIS Manuale de Empleo (in Spanish)

223
4
HV Owner's Manual_Europe_M52N33_es
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
●Frenado de precolisión
Cuando la función de frenado de precolisión está en funcionamie nto, se cancela si se produce alguna de estas situaciones:
• Al pisar el pedal del acelerador con fuerza.
• Al girar el volante bruscamente.
●Asistencia de emergencia de la dirección
Cuando las luces de los intermitentes parpadean, la asistencia de emergencia de la dirección
no se activa en caso de emergencia.
Si se produce alguna de las siguientes situaciones cuando la as istencia de emergencia de la dirección está en funcionamiento, esta se desactivará:
• Al pisar el pedal del acelerador con fuerza.
• Al girar el volante bruscamente.
• Al pisar el pedal del freno.
●Asistencia en caso de giro a la derecha/izquierda en una inters ección (aviso de precolisión)
Cuando las luces de los intermit entes no parpadeen, la asistencia para girar a la izquierda o a
la derecha en una intersección (con detección de vehículos que circulan en sentido contrario)
no se activa.
●Asistencia en caso de giro a la derecha/izquierda en una inters ección (frenado de precoli- sión)
Cuando las luces de los intermit entes no parpadeen, la asistencia para girar a la izquierda o a
la derecha en una intersección (con detección de vehículos que circulan en sentido contrario)
no se activa.
Objetos detectablesVelocidad del vehículoVelocidad relativa entre su
vehículo y el objeto
VehículosAprox. 10 - 180 km/h (7 -
110 mph)
Aprox. 10 - 180 km/h (7 -
110 mph)
Ciclistas y peatonesAprox. 10 - 80 km/h (7 -
50 mph)
Aprox. 10 - 80 km/h (7 -
50 mph)
Objetos detectablesVelocidad del vehículoVelocidad relativa entre su
vehículo y el objeto
PeatonesAprox. 40 - 80 km/h (25 -
50 mph)
Aprox. 40 - 80 km/h (25 -
50 mph)
Objetos
detectablesVelocidad del vehículoVelocidad del vehículo en
sentido contrario
Velocidad relativa entre
su vehículo y el objeto
VehículosAprox. 10 - 25 km/h (7 -
15 mph)
Aprox. 30 - 55 km/h (20 -
35 mph)
Aprox. 40 - 80 km/h (25 -
50 mph)
PeatonesAprox. 10 - 25 km/h (7 -
15 mph)-Aprox. 10 - 25 km/h (7 -
15 mph)

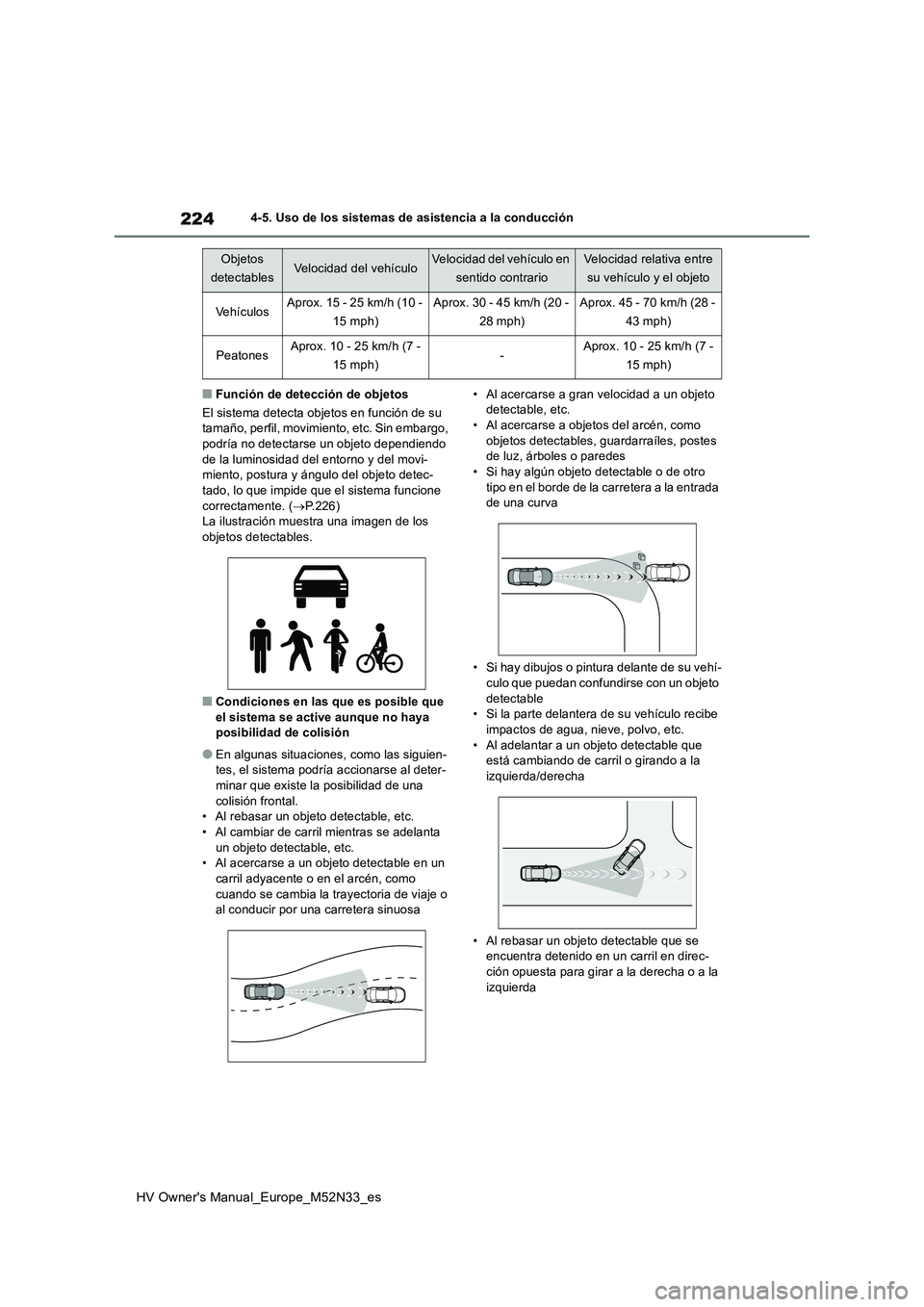

224
HV Owner's Manual_Europe_M52N33_es
4-5. Uso de los sistemas de asistencia a la conducción
■Función de detección de objetos
El sistema detecta objetos en función de su tamaño, perfil, movimiento, etc. Sin embargo,
podría no detectarse un objeto dependiendo de la luminosidad del entorno y del movi-miento, postura y ángulo del objeto detec-
tado, lo que impide que el sistema funcione correctamente. ( P.226) La ilustración muestra una imagen de los
objetos detectables.
■Condiciones en las que es posible que
el sistema se active aunque no haya posibilidad de colisión
●En algunas situaciones, como las siguien-tes, el sistema podría accionarse al deter-minar que existe la posibilidad de una
colisión frontal. • Al rebasar un objeto detectable, etc.• Al cambiar de carril mientras se adelanta
un objeto detectable, etc. • Al acercarse a un objeto detectable en un carril adyacente o en el arcén, como
cuando se cambia la trayectoria de viaje o al conducir por una carretera sinuosa
• Al acercarse a gran velocidad a un objeto detectable, etc.
• Al acercarse a objetos del arcén, como objetos detectables, guardarraíles, postes de luz, árboles o paredes
• Si hay algún objeto detectable o de otro tipo en el borde de la carretera a la entrada de una curva
• Si hay dibujos o pintura delante de su vehí- culo que puedan confundirse con un objeto
detectable • Si la parte delantera de su vehículo recibe impactos de agua, nieve, polvo, etc.
• Al adelantar a un objeto detectable que está cambiando de carril o girando a la izquierda/derecha
• Al rebasar un objeto detectable que se encuentra detenido en un carril en direc-
ción opuesta para girar a la derecha o a la izquierda
Objetos
detectablesVelocidad del vehículoVelocidad del vehículo en
sentido contrario
Velocidad relativa entre
su vehículo y el objeto
VehículosAprox. 15 - 25 km/h (10 -
15 mph)
Aprox. 30 - 45 km/h (20 -
28 mph)
Aprox. 45 - 70 km/h (28 -
43 mph)
PeatonesAprox. 10 - 25 km/h (7 -
15 mph)-Aprox. 10 - 25 km/h (7 -
15 mph)

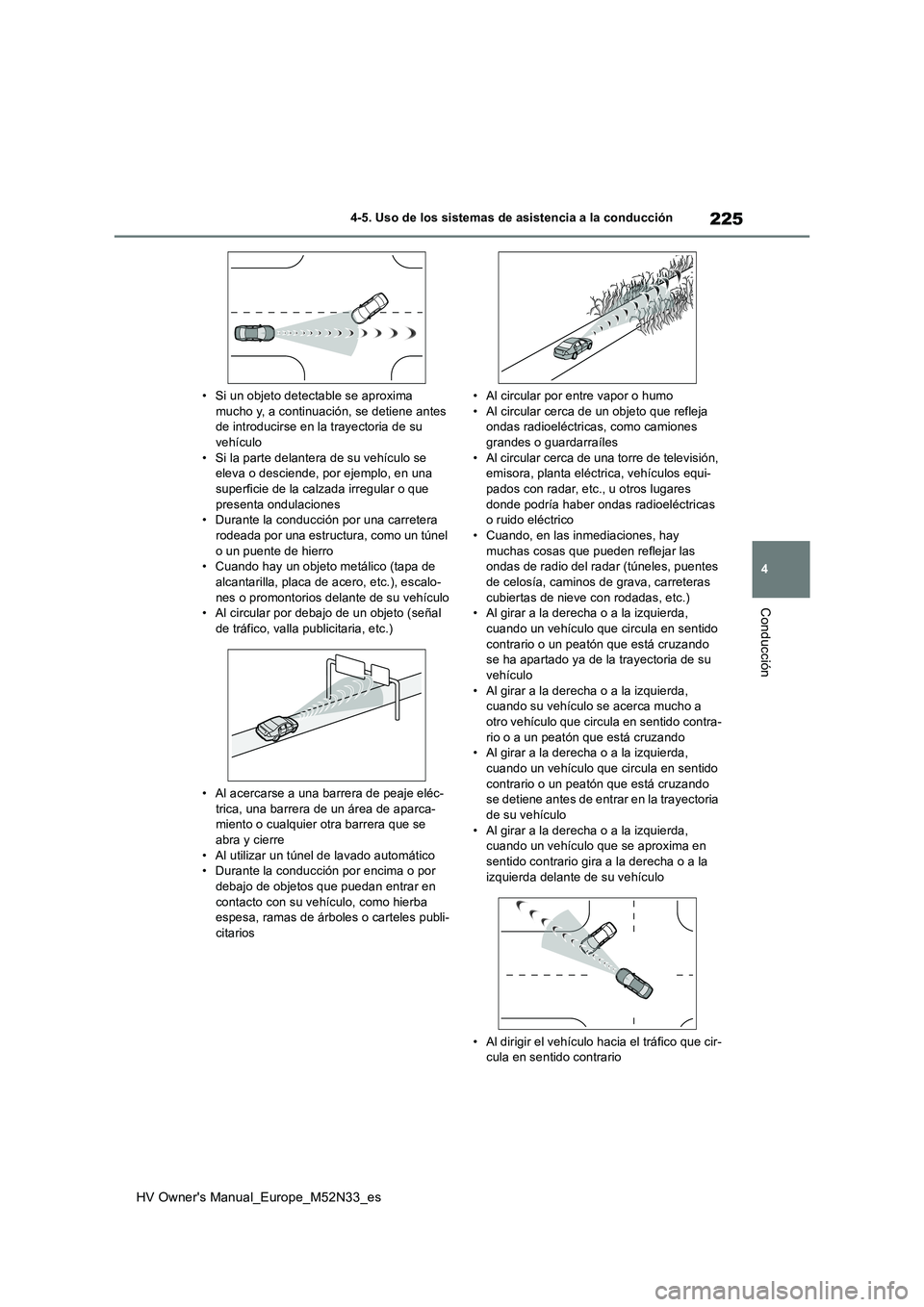

225
4
HV Owner's Manual_Europe_M52N33_es
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
• Si un objeto detectable se aproxima mucho y, a continuación, se detiene antes de introducirse en la trayectoria de su
vehículo • Si la parte delantera de su vehículo se eleva o desciende, por ejemplo, en una
superficie de la calzada irregular o que presenta ondulaciones• Durante la conducción por una carretera
rodeada por una estructura, como un túnel o un puente de hierro• Cuando hay un objeto metálico (tapa de
alcantarilla, placa de acero, etc.), escalo- nes o promontorios delante de su vehículo• Al circular por debajo de un objeto (señal
de tráfico, valla publicitaria, etc.)
• Al acercarse a una barrera de peaje eléc-
trica, una barrera de un área de aparca- miento o cualquier otra barrera que se abra y cierre
• Al utilizar un túnel de lavado automático • Durante la conducción por encima o por debajo de objetos que puedan entrar en
contacto con su vehículo, como hierba espesa, ramas de árboles o carteles publi-citarios
• Al circular por entre vapor o humo • Al circular cerca de un objeto que refleja ondas radioeléctricas, como camiones
grandes o guardarraíles • Al circular cerca de una torre de televisión, emisora, planta eléctrica, vehículos equi-
pados con radar, etc., u otros lugares donde podría haber ondas radioeléctricas o ruido eléctrico
• Cuando, en las inmediaciones, hay muchas cosas que pueden reflejar las ondas de radio del radar (túneles, puentes
de celosía, caminos de grava, carreteras cubiertas de nieve con rodadas, etc.)• Al girar a la derecha o a la izquierda,
cuando un vehículo que circula en sentido contrario o un peatón que está cruzando se ha apartado ya de la trayectoria de su
vehículo • Al girar a la derecha o a la izquierda, cuando su vehículo se acerca mucho a
otro vehículo que circula en sentido contra- rio o a un peatón que está cruzando• Al girar a la derecha o a la izquierda,
cuando un vehículo que circula en sentido contrario o un peatón que está cruzando se detiene antes de entrar en la trayectoria
de su vehículo • Al girar a la derecha o a la izquierda, cuando un vehículo que se aproxima en
sentido contrario gira a la derecha o a la izquierda delante de su vehículo
• Al dirigir el vehículo hacia el tráfico que cir- cula en sentido contrario

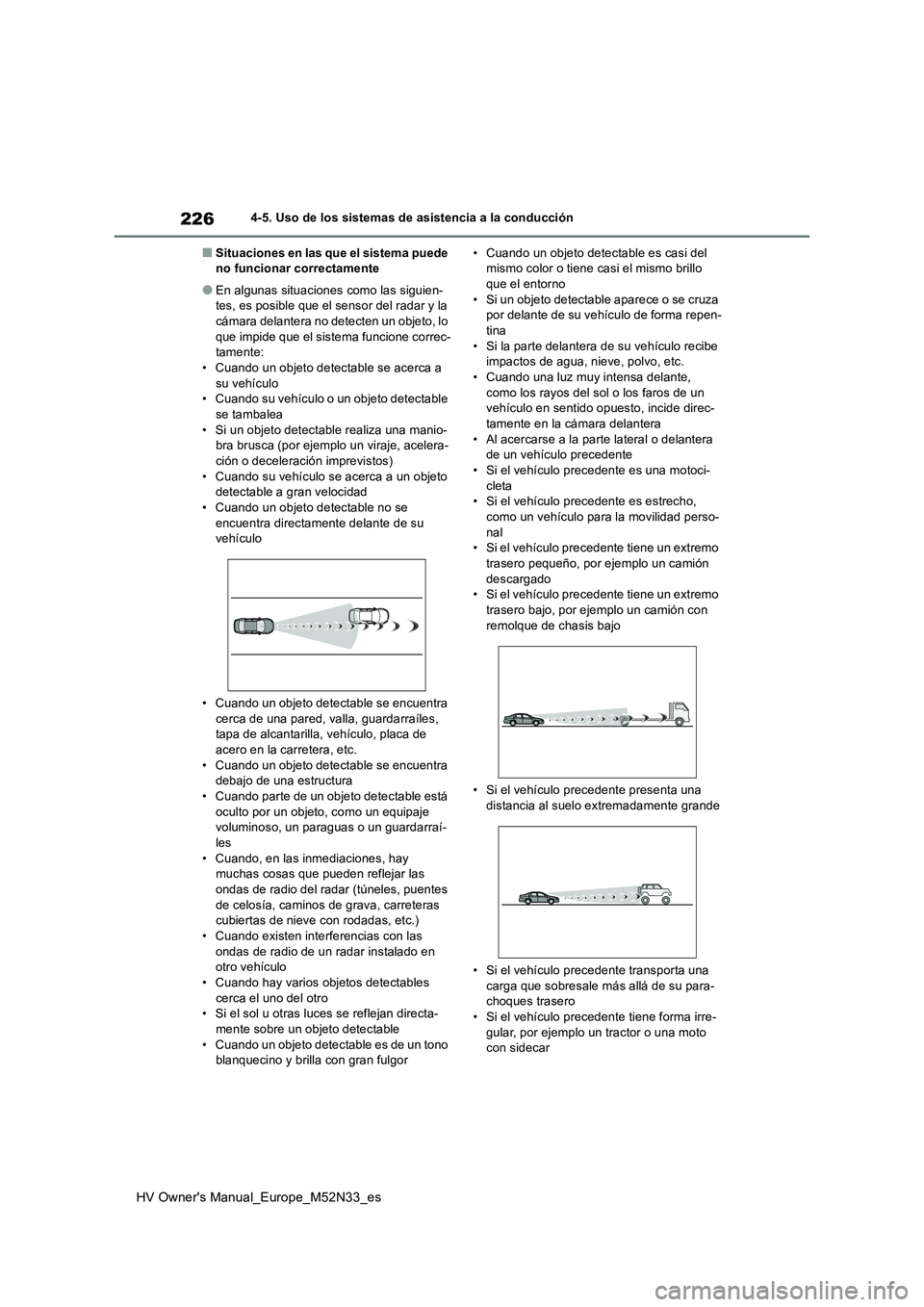

226
HV Owner's Manual_Europe_M52N33_es
4-5. Uso de los sistemas de asistencia a la conducción
■Situaciones en las que el sistema puede no funcionar correctamente
●En algunas situaciones como las siguien-tes, es posible que el sensor del radar y la cámara delantera no detecten un objeto, lo
que impide que el sistema funcione correc- tamente:• Cuando un objeto detectable se acerca a
su vehículo • Cuando su vehículo o un objeto detectable se tambalea
• Si un objeto detectable realiza una manio- bra brusca (por ejemplo un viraje, acelera-ción o deceleración imprevistos)
• Cuando su vehículo se acerca a un objeto detectable a gran velocidad• Cuando un objeto detectable no se
encuentra directamente delante de su vehículo
• Cuando un objeto detectable se encuentra cerca de una pared, valla, guardarraíles, tapa de alcantarilla, vehículo, placa de
acero en la carretera, etc. • Cuando un objeto detectable se encuentra debajo de una estructura
• Cuando parte de un objeto detectable está oculto por un objeto, como un equipaje voluminoso, un paraguas o un guardarraí-
les • Cuando, en las inmediaciones, hay muchas cosas que pueden reflejar las
ondas de radio del r adar (túneles, puentes de celosía, caminos de grava, carreteras cubiertas de nieve con rodadas, etc.)
• Cuando existen interferencias con las ondas de radio de un radar instalado en otro vehículo
• Cuando hay varios objetos detectables cerca el uno del otro• Si el sol u otras luces se reflejan directa-
mente sobre un objeto detectable • Cuando un objeto detectable es de un tono blanquecino y brilla con gran fulgor
• Cuando un objeto detectable es casi del mismo color o tiene casi el mismo brillo que el entorno
• Si un objeto detectable aparece o se cruza por delante de su vehículo de forma repen-tina
• Si la parte delantera de su vehículo recibe impactos de agua, nieve, polvo, etc.• Cuando una luz muy intensa delante,
como los rayos del sol o los faros de un vehículo en sentido opuesto, incide direc-tamente en la cámara delantera
• Al acercarse a la parte lateral o delantera de un vehículo precedente• Si el vehículo precedente es una motoci-
cleta • Si el vehículo precedente es estrecho, como un vehículo para la movilidad perso-
nal • Si el vehículo precedente tiene un extremo trasero pequeño, por ejemplo un camión
descargado • Si el vehículo precedente tiene un extremo trasero bajo, por ejemplo un camión con
remolque de chasis bajo
• Si el vehículo precedente presenta una
distancia al suelo extremadamente grande
• Si el vehículo precedente transporta una
carga que sobresale más allá de su para- choques trasero• Si el vehículo precedente tiene forma irre-
gular, por ejemplo un tractor o una moto con sidecar

227
4
HV Owner's Manual_Europe_M52N33_es
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
• Si el vehículo precedente es una bicicleta de niño, una bicicleta que lleva una carga pesada, una bicicleta montada por más de
una persona o una bicicleta con una forma especial (bicicleta con asiento para niños, bicicleta tándem, etc.)
• Si un peatón/la altura de marcha de un ciclista precedente mide menos de 1 m (3,2 pies) aproximadamente o más de 2 m
(6,5 pies) aproximadamente • Si un peatón/ciclista lleva puesta ropa de gran tamaño (chubasquero, falda larga,
etc.), que oculte su silueta • Si un peatón se está inclinando hacia delante o poniéndose en cuclillas o un
ciclista se está inclinando hacia delante • Si un peatón/ciclista se está moviendo a gran velocidad
• Si un peatón está empujando una maleta, silla de ruedas, bicicleta u otro vehículo• Al conducir en condiciones meteorológicas
muy adversas, como lluvia intensa, niebla, nieve o tormentas de arena• Al circular por entre vapor o humo
• Cuando la zona circundante tiene poca luz, por ejemplo al amanecer o al anoche-cer, o en el interior de un túnel, lo que hace
que un objeto detectable parezca tener casi el mismo color que el entorno en que se encuentra
• Al conducir por un lugar donde la luminosi- dad del entorno varía de manera impre-vista, por ejemplo a la entrada o salida de
un túnel • Después de que haya arrancado el sis-tema híbrido, el vehículo no ha circulado
durante un cierto tiempo • Al girar a la izquierda/derecha y varios segundos después de haber girado a la
izquierda/derecha • Al circular por una curva y unos segundos después de circular por una curva
• Si el vehículo patina • Cuando la parte delantera del vehículo se eleva o desciende
• Si las ruedas están desalineadas • Si una escobilla del limpiaparabrisas tapa la cámara delantera
• Se conduce el vehículo a velocidades extremadamente altas• Durante la conducción por una pendiente
• Si el sensor del radar o la cámara delan- tera no están alineados correctamente• Al realizar un giro a la derecha o a la
izquierda en un carril separado por más de un carril por donde circulan vehículos en sentido contrario
• Cuando, al girar a la derecha o a la izquierda, el vehículo que se aproxima en sentido contrario queda muy alejado del
rango de detección
• Al girar a la derecha o a la izquierda,
cuando un peatón se aproxima por la parte trasera o por el lateral de su vehículo
●Además de lo anterior, en algunas situa-ciones como las siguientes, es posible que la asistencia de emergencia de la dirección
no funcione. • Cuando es difícil distinguir las líneas de

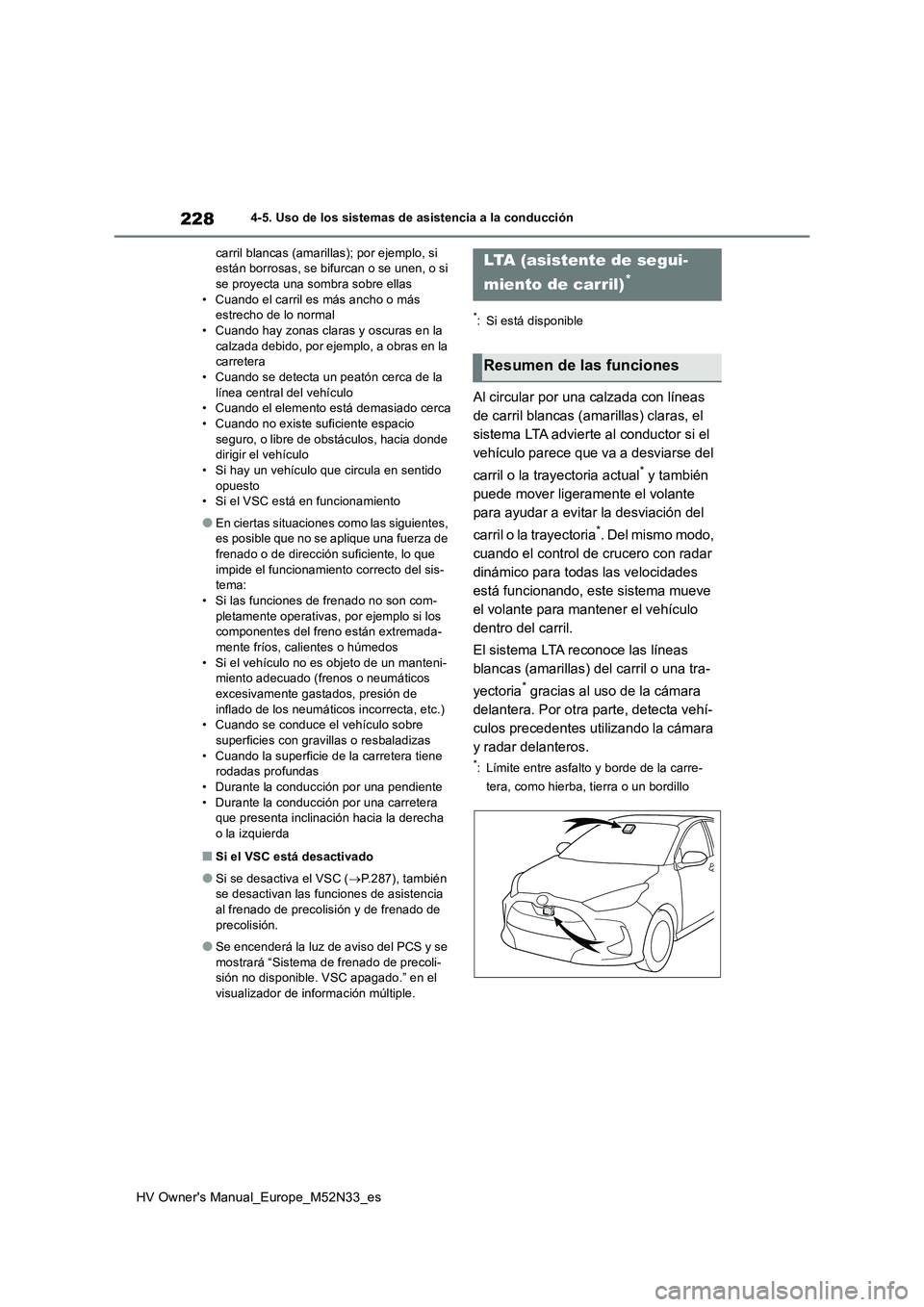

228
HV Owner's Manual_Europe_M52N33_es
4-5. Uso de los sistemas de asistencia a la conducción
carril blancas (amarillas); por ejemplo, si están borrosas, se bifurcan o se unen, o si se proyecta una sombra sobre ellas
• Cuando el carril es más ancho o más estrecho de lo normal• Cuando hay zonas claras y oscuras en la
calzada debido, por ejemplo, a obras en la carretera• Cuando se detecta un peatón cerca de la
línea central del vehículo • Cuando el elemento está demasiado cerca• Cuando no existe suficiente espacio
seguro, o libre de obstáculos, hacia donde dirigir el vehículo• Si hay un vehículo que circula en sentido
opuesto • Si el VSC está en funcionamiento
●En ciertas situaciones como las siguientes, es posible que no se aplique una fuerza de frenado o de dirección suficiente, lo que
impide el funcionamiento correcto del sis- tema:• Si las funciones de frenado no son com-
pletamente operativas, por ejemplo si los componentes del freno están extremada-mente fríos, calientes o húmedos
• Si el vehículo no es objeto de un manteni- miento adecuado (frenos o neumáticos excesivamente gastados, presión de
inflado de los neumáticos incorrecta, etc.) • Cuando se conduce el vehículo sobre superficies con gravillas o resbaladizas
• Cuando la superficie de la carretera tiene rodadas profundas• Durante la conducción por una pendiente
• Durante la conducción por una carretera que presenta inclinación hacia la derecha o la izquierda
■Si el VSC está desactivado
●Si se desactiva el VSC ( P.287), también se desactivan las func iones de asistencia
al frenado de precolisión y de frenado de precolisión.
●Se encenderá la luz de aviso del PCS y se mostrará “Sistema de frenado de precoli-sión no disponible. VSC apagado.” en el
visualizador de información múltiple.
*: Si está disponible
Al circular por una calzada con líneas
de carril blancas (amarillas) claras, el
sistema LTA advierte al conductor si el
vehículo parece que va a desviarse del
carril o la trayectoria actual* y también
puede mover ligeramente el volante
para ayudar a evitar la desviación del
carril o la trayectoria*. Del mismo modo,
cuando el control de crucero con radar
dinámico para todas las velocidades
está funcionando, este sistema mueve
el volante para mantener el vehículo
dentro del carril.
El sistema LTA reconoce las líneas
blancas (amarillas) del carril o una tra-
yectoria* gracias al uso de la cámara
delantera. Por otra parte, detecta vehí-
culos precedentes utilizando la cámara
y radar delanteros.
*: Límite entre asfalto y borde de la carre-
tera, como hierba, tierra o un bordillo
LTA (asistente de segui-
miento de carril)*
Resumen de las funciones

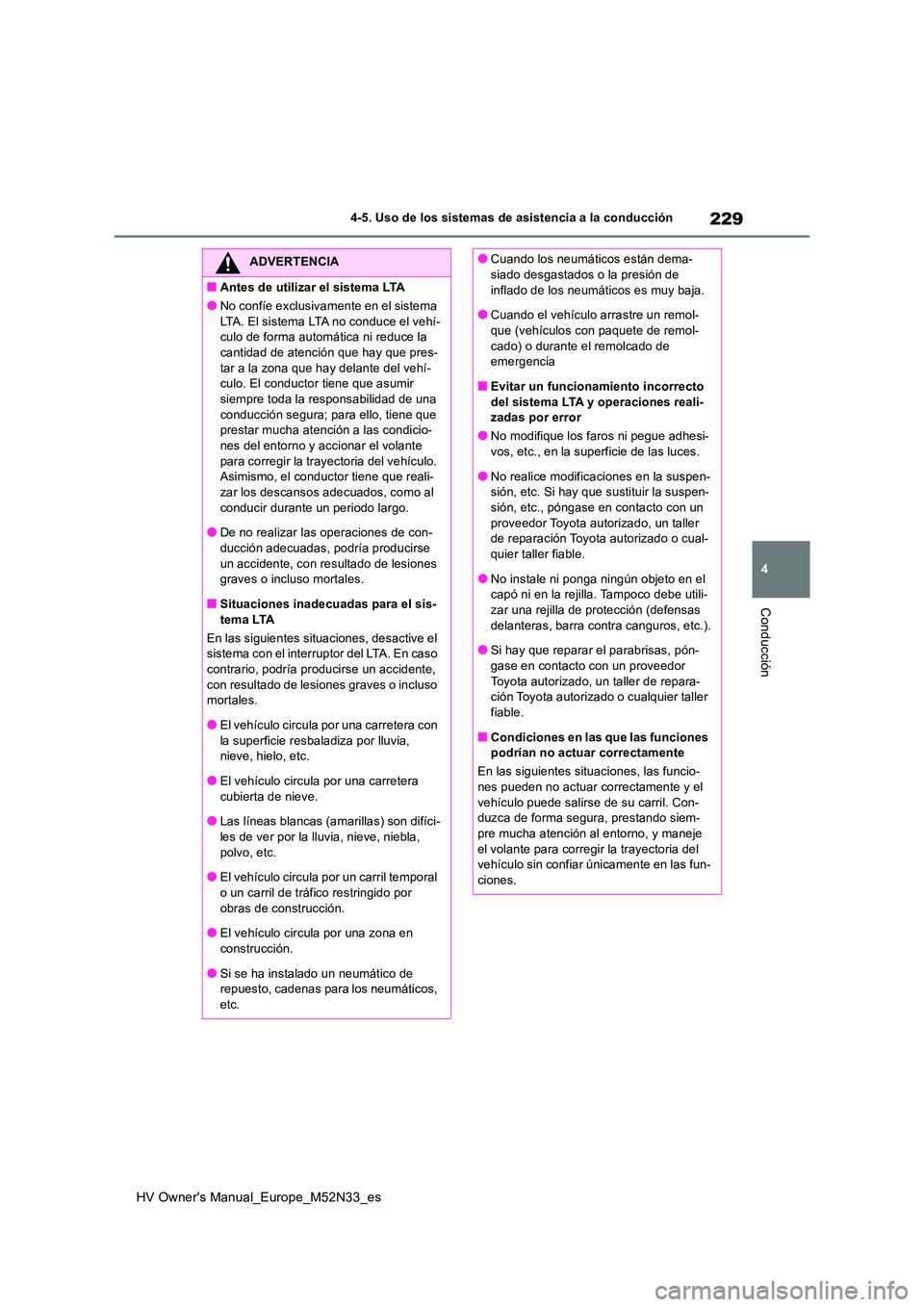

229
4
HV Owner's Manual_Europe_M52N33_es
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
ADVERTENCIA
■Antes de utilizar el sistema LTA
●No confíe exclusivamente en el sistema
LTA. El sistema LTA no conduce el vehí- culo de forma automática ni reduce la cantidad de atención que hay que pres-
tar a la zona que hay delante del vehí- culo. El conductor tiene que asumir siempre toda la responsabilidad de una
conducción segura; para ello, tiene que prestar mucha atención a las condicio-nes del entorno y accionar el volante
para corregir la trayectoria del vehículo. Asimismo, el conductor tiene que reali-zar los descansos adecuados, como al
conducir durante un periodo largo.
●De no realizar las operaciones de con- ducción adecuadas, podría producirse
un accidente, con resultado de lesiones graves o incluso mortales.
■Situaciones inadecuadas para el sis-
tema LTA
En las siguientes situaciones, desactive el sistema con el interruptor del LTA. En caso contrario, podría producirse un accidente,
con resultado de lesiones graves o incluso mortales.
●El vehículo circula por una carretera con la superficie resbaladiza por lluvia, nieve, hielo, etc.
●El vehículo circula por una carretera cubierta de nieve.
●Las líneas blancas (amarillas) son difíci-
les de ver por la lluvia, nieve, niebla, polvo, etc.
●El vehículo circula por un carril temporal
o un carril de tráfico restringido por obras de construcción.
●El vehículo circula por una zona en
construcción.
●Si se ha instalado un neumático de repuesto, cadenas par a los neumáticos,
etc.
●Cuando los neumáticos están dema- siado desgastados o la presión de
inflado de los neumáticos es muy baja.
●Cuando el vehículo arrastre un remol- que (vehículos con paquete de remol-
cado) o durante el remolcado de emergencia
■Evitar un funcionamiento incorrecto
del sistema LTA y operaciones reali- zadas por error
●No modifique los faros ni pegue adhesi-vos, etc., en la superficie de las luces.
●No realice modificaciones en la suspen-sión, etc. Si hay que sustituir la suspen-sión, etc., póngase en contacto con un
proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cual-quier taller fiable.
●No instale ni ponga ningún objeto en el capó ni en la rejilla. Tampoco debe utili-zar una rejilla de protección (defensas
delanteras, barra contra canguros, etc.).
●Si hay que reparar e l parabrisas, pón- gase en contacto con un proveedor
Toyota autorizado, un taller de repara- ción Toyota autorizado o cualquier taller fiable.
■Condiciones en las que las funciones podrían no actuar correctamente
En las siguientes situaciones, las funcio- nes pueden no actuar correctamente y el
vehículo puede salirse de su carril. Con- duzca de forma segura, prestando siem-pre mucha atención al entorno, y maneje
el volante para corregir la trayectoria del vehículo sin confiar únicamente en las fun-ciones.

230
HV Owner's Manual_Europe_M52N33_es

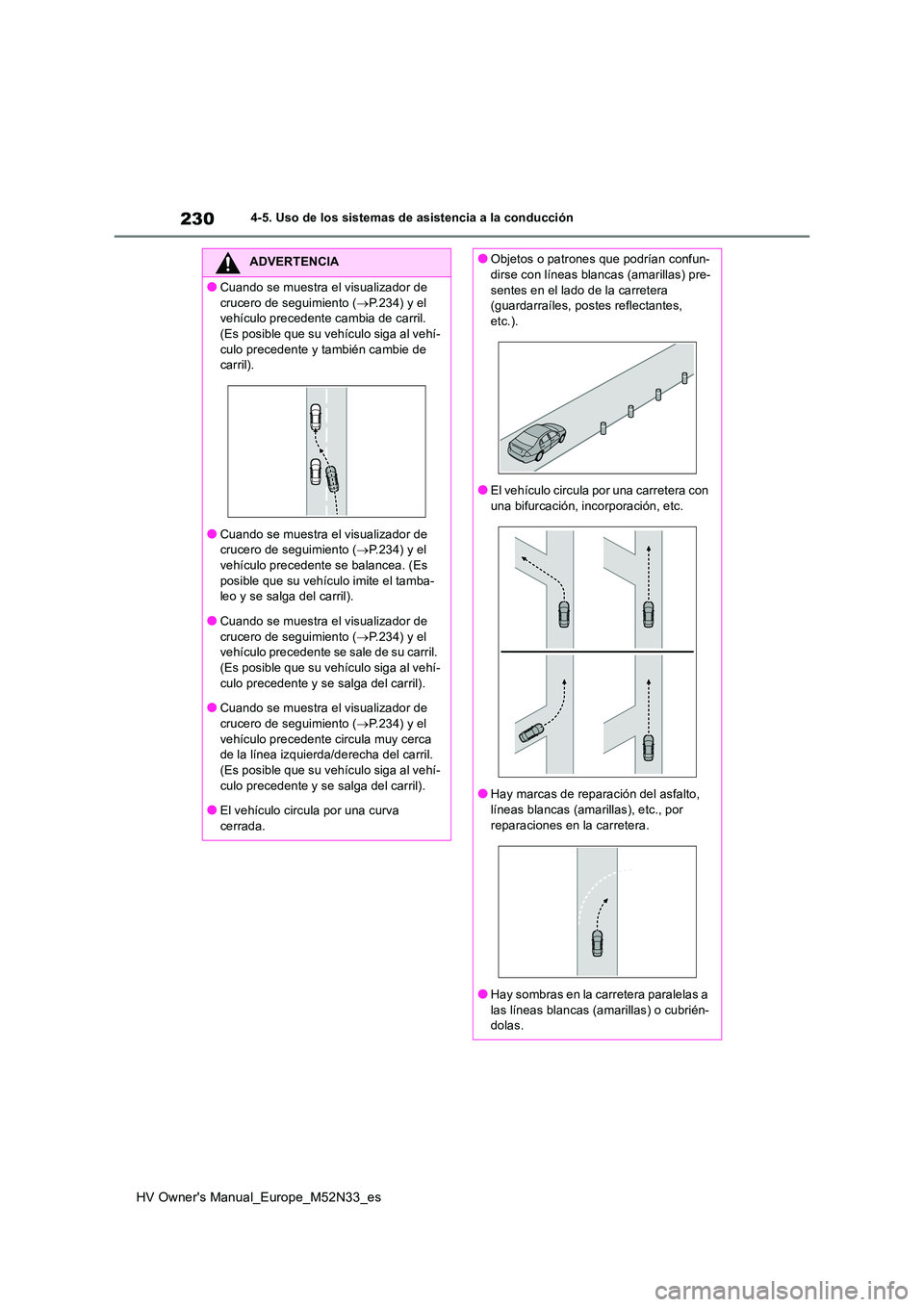

4-5. Uso de los sistemas de asistencia a la conducción
ADVERTENCIA
●Cuando se muestra el visualizador de
crucero de seguimiento ( P.234) y el vehículo precedente cambia de carril. (Es posible que su vehículo siga al vehí-
culo precedente y también cambie de carril).
●Cuando se muestra el visualizador de crucero de seguimiento ( P.234) y el vehículo precedente se balancea. (Es
posible que su vehículo imite el tamba- leo y se salga del carril).
●Cuando se muestra el visualizador de
crucero de seguimiento ( P.234) y el vehículo precedente se sale de su carril. (Es posible que su vehículo siga al vehí-
culo precedente y se salga del carril).
●Cuando se muestra el visualizador de crucero de seguimiento ( P.234) y el
vehículo precedente circula muy cerca de la línea izquierda/derecha del carril.
(Es posible que su vehículo siga al vehí- culo precedente y se salga del carril).
●El vehículo circula por una curva
cerrada.
●Objetos o patrones que podrían confun- dirse con líneas blancas (amarillas) pre-
sentes en el lado de la carretera (guardarraíles, postes reflectantes, etc.).
●El vehículo circula por una carretera con una bifurcación, incorporación, etc.
●Hay marcas de reparación del asfalto, líneas blancas (amarillas), etc., por
reparaciones en la carretera.
●Hay sombras en la carretera paralelas a
las líneas blancas (amarillas) o cubrién- dolas.
