2022 TOYOTA RAV4 PLUG-IN HYBRID Návod na použití (in Czech)

63
1
1-3. Nouzová asistence
Bezpečnost a zabezpečení
2 Zapněte háček do držáku úchytu
horního řemenu a dotáhněte hor-
ní řemen.
Ujistěte se, že je horní řemen bezpečně uchycen. ( S.60)
Když instalujete d ětský zádržný systém
se zvednutou opěrkou hlavy, ujistěte se, že horní řemen pro chází pod opěrkou
hlavy.
Háček
Horní řemen
1-3.Nouzová asistence
*: Je funkční v oblasti pokrytí eCall. Název systému se liší v závislosti na
zemi.
Typ A
Tlačítko "SOS"*
Indikátory
Mikrofon
Reproduktor
VÝSTRAHA
■Když instalujete dětský zádržný
systém
Dodržujte následující pokyny.
Nedodržení těchto pokynů může vést
ke smrtelnému nebo k vážnému zra- nění.
●Pevně upevněte horní řemen a ujis-těte se, že řemen není překroucen.
●Neupevňujte horní řemen k ničemu jinému, než k úch ytům horního ře-
menu.
●Po připevnění dět ského zádržného
systému nikdy nese řizujte sedadlo.
●Postupujte podle všech instalač-
ních pokynů výrobce dětského zá-
držného systému.
●Když instalujete dětský zádržný
systém se zvednut ou opěrkou hla- vy, poté, co je opěrka hlavy zvednu-
ta a pak je upevněn úchyt horního
řemenu, nesnižujte opěrku hlavy.
A
B
eCall*
eCall je telematická služba, kte-
rá používá data Global Naviga-
tion Satellite System (GNSS)
a vestavěnou celulární techno-
logii, aby umožnila provedení
následujících tísňových volání:
Automatická tísňová volání (Au-
tomatické oznámení kolize)
a manuální tísňová volání
(stisknutím tlačítka "SOS").
Tato služba je vyžadována
předpisy Evropské unie.
Součásti systému
A
B
C
D

641-3. Nouzová asistence
*: Toto tlačítko je určeno pro komunikaci
s operátorem systému eCall. Jiná tlačítka SOS dostupná v jiných
systémech motorového vozidla se ne-
týkají tohoto zařízen í a nejsou určena pro komunikaci s operátorem systému
eCall.
Typ B
Tlačítko "SOS"*
Indikátory
Mikrofon
Reproduktor
*: Toto tlačítko je určeno pro komunikaci
s operátorem systému eCall.
Jiná tlačítka SOS dostupná v jiných systémech motorového vozidla se ne-
týkají tohoto zařízen í a nejsou určena
pro komunikaci s operátorem systému eCall.
■Automatická tísňová volání
Pokud se kterýko liv airbag nafouk-
ne, systém automaticky volá řídicí
centrum eCall.* Příslušný operátor
obdrží polohu vozidla, čas události
a VIN vozidla, a p okusí se domluvit
s cestujícími ve vozidle, aby posou-
dil situaci. Pokud nejsou cestující
schopni komunikovat, operátor au-
tomaticky pokládá volání za tísňové,
kontaktuje nejbliž šího poskytovate-
le záchranných služeb (systém 112
atd.), aby jim popsal situaci, a vyžá-
dá si vyslání pomoci na místo.
*: V některých případech nemusí být vo-
lání uskutečněno. ( S.65)
■Manuální tísňová volání
V případě nouze stiskněte tlačítko
"SOS", abyste kontaktovali řídicí
centrum eCall.* Příslušný operátor
určí polohu vašeho vozidla, posoudí
situaci a odešle potřebnou pomoc.
Před stisknutím tlačítka "SOS" ote-
vřete kryt.
Pokud stisknete tlač ítko "SOS" omylem,
řekněte operátorovi, že se nenacházíte ve stavu tísně.*: V některých případech nemusí být vo-
lání uskutečněno. ( S.65)
A
B
C
D
Tísňové oznamovací služby

65
1
1-3. Nouzová asistence
Bezpečnost a zabezpečení
Když je spínač POWER zapnut do
ZAPNUTO, červený indikátor se
rozsvítí na 10 seku nd. Pak se na
2 sekundy rozsvítí zelený indikátor
a zůstane svítit, pokud systém řád-
ně funguje.
Indikátory signaliz ují následující:
 Pokud se zelený indikátor rozsvítí
a zůstane svítit, systém je zapnutý.
 Pokud zelený indikátor bliká 2krát
za sekundu, probí há automatické
nebo manuální tísňové volání.
 Pokud se červený indikátor roz-
svítí kdykoliv jindy, než ihned po-
té, co je spínač POWER zapnut
do ZAPNUTO, systém může mít
poruchu, nebo můž e být záložní
baterie vybitá.
 Pokud červený indikátor bliká při-
bližně 30 sekund během tísňové-
ho volání, volání bylo přerušeno
nebo je slabý sign ál mobilních sítí.
Životnost záložní baterie nepřekračuje
3 roky.
■Informace o Free/Open Source Software
Tento produkt obsahuje Free/Open
Source Software (FOSS).
Informace o licenci a /nebo zdrojový kód
tohoto FOSS naleznete na následující
URL.
http://www.opensourceautomotive.com/
dcm/toyota/
IndikátoryVÝSTRAHA
■Když tísňové volání nemusí být
provedeno
●V následujících situacích nemusí být možné provést tísňová volání.
V takových případech to ohlaste
poskytovateli služeb (systém 112 atd.) jiným způsobem, např. z veřej-
ných telefonů v okolí.
• I když je vozidlo v oblasti služeb
mobilního telefonu, může být obtíž- né připojit se k řídicímu centru
eCall, pokud je příjem slabý nebo je
přetížená linka. V takových přípa- dech, ačkoliv se systém pokouší
spojit s řídicím centrem eCall, ne-
musíte být schopni se s řídicím cen- trem eCall spojit, abyste uskutečnili
tísňová volání a kontaktovali zá-
chranné služby.
• Když je vozilo mimo oblast služeb
mobilního telefonu, tísňová volání nemohou být provedena.
• Když má jakékoliv související vyba- vení (např. panel tlačítka "SOS",
indikátory, mikrofon, reproduktor,
DCM, anténa nebo kabely spojující vybavení) poruchu, je poškozené
nebo rozbité, tísňové volání nemů-
že být uskutečněno.
• Při tísňovém volání systém činí
opakované pokusy o spojení s řídi- cím centrem eCall. Pokud se však
systém nemůže spojit s řídicím cen-
trem eCall z důvodu špatného příjmu radiových vln, syst ém se nemůže
připojit k mobilní síti a volání může
být ukončeno bez připojení. Červe- ný indikátor bude blikat přibližně
30 sekund, aby signalizoval toto od-
pojení.
●Pokud napětí 12V akumulátoru po-
klesne nebo je př erušeno, systém nemusí být schopen spojení s řídi-
cím centrem eCall.

661-3. Nouzová asistence
VÝSTRAHA
■Když je systém tísňového volání
vyměněn za nový
Systém tísňového vo lání by měl být zaregistrován. Kontaktujte kteréhoko-
liv autorizovanéh o prodejce nebo
servis Toyota, nebo jiný spolehlivý servis.
■Pro vaši bezpečnost
●Jezděte bezpečně.Funkce tohoto syst ému je pomoci
vám uskutečnit tísň ové volání v pří-
padě nehod, jako jsou dopravní ne- hody nebo náhlé zdravotní nouzové
situace, a systém žádným způso-
bem nechrání řidiče ani cestující. Jezděte bezpečně a z důvodu vaší
bezpečnosti buďte vždy připoutáni
bezpečnostními pásy.
●V případě nouze je na prvním místě
záchrana života.
●Pokud ucítíte, že se něco pálí nebo
jiné neobvyklé zápachy, opusťte vozidlo a odejděte ihned do bez-
pečné oblasti.
●Pokud se nafouknou airbagy, když
systém funguje no rmálně, systém
provede tísňové volání. Systém provede tísňové volání také tehdy,
když do vozidla narazí něco zezadu
nebo se vozidlo převrátí, i když se airbagy nenafouknou.
●Z bezpečnostních důvodů neprová-dějte tísňové volání během jízdy.
Volání během jízdy může způsobit
nesprávné ovládání volantu, což může vést k nečekaným nehodám.
Zastavte vozidlo a ověřte bezpeč-
nost ve svém okolí předtím, než uskutečníte tí sňové volání.
●Když měníte pojistky, používejte předepsané pojistky. Použití jiných
pojistek může způsobit jiskření
nebo kouř v obvodu a může to vést k požáru.
●Používání systému, který vydává kouř nebo neobvyklý zápach může
způsobit požár. Ihned přestaňte
systém používat a konzultujte to s kterýmkoliv autorizovaným pro-
dejcem nebo servisem Toyota,
nebo v kterémkoliv spolehlivém ser- visu.
UPOZORNĚNÍ
■Abyste předešli poškození
Nerozlijte na panel tlačítka "SOS"
žádné tekutiny atd., a nevystavujte ho nárazům.
■Pokud dojde k poruše panelu tla-čítka "SOS", reproduktoru nebo
mikrofonu během tísňového vo-
lání nebo manuální údržbové kontrole
Nemusí být možné provést tísňová
volání, ověření sta vu systému nebo komunikovat s operátorem řídicího
centra eCall. Pokud dojde k poškoze-
ní některého výše uvedeného vyba- vení, konzultujte to s kterýmkoliv
autorizovaným prodejcem nebo servi-
sem Toyota, nebo v kterémkoliv spo- lehlivém servisu.

67
1
1-3. Nouzová asistence
Bezpečnost a zabezpečení
■Průběh zpracování dat
Server
Uložení
Zpracování
DCM (Datový komunikační modul)
1 Zákazník aktivuje službu na zákaznickém portálu Toyota a přijme pod-
mínky služby v souladu s GDPR.
2 Server aktivuje službu v DCM a definuje, která data budou shromažďo-
vána.
3 Definovaná data o vozidle jsou shromážděna pomocí DCM.
4 Data jsou sdílena se serverem.
5 Data jsou uložena na serveru.
6 Data jsou zpracována na serveru pro plnění služby.
7 Zpracovaná data jsou prezentována zákazníkovi.
Seznam způsobilých služeb - viz zákaznický portál Toyota.
Přehled systému přidané služby
A
B
C
D

681-3. Nouzová asistence
Prováděcí nařízení
Prováděcí nařízení Příloha 1 ČÁST 3 Informace pro uživateleShoda
1. POPIS PALUBNÍHO SYSTÉMU ECALL
1.1.Základní informace o palubním systému eCall
využívajícím linku tísňového volání 112, jeho fun-
gování a funkcíchO
1.2.
Služba eCall využívající linku tísňového volání
112 je veřejnou službou obecného zájmu, která
se poskytuje bezplatně.
O
1.3.
Palubní systém eCall využívající linku tísňového
volání 112 je automaticky aktivován. K aktivaci
dochází automaticky prostřednictvím palubních
senzorů v případě vážné nehody. Ke spuštění
rovněž automaticky dochází, pokud je vozidlo vy-
baveno systémem TPS, který v případě vážné
nehody nefunguje.
O
1.4.
V případě potřeby může být palubní systém
eCall využívající linku tísňového volání 112 spuš-
těn i ručně. Pokyny pro ruční aktivaci systému
O
1.5.
V případě kritického selhání systému, v jehož dů-
sledku by došlo k odpojení palubního systému
eCall využívajícího linku 112, je posádka vozidla
na tuto skutečnost následujícím způsobem upo-
zorněna
O

69
1 1-3. Nouzová asistence
Bezpečnost a zabezpečení
2. INFORMACE O ZPRACOVÁNÍ ÚDAJŮ
2.1.
Veškeré zpracování osobních údajů prostřednic-
tvím palubního systému eCall využívajícího linku
tísňového volání 112 se provádí v souladu s pra-
vidly pro ochranu osobních údajů stanovenými
ve směrnicích Evropského parlamentu a Rady
95/46/ES a 2002/58/ES a vychází zejména z po-
třeby chránit životně důležité zájmy osob podle
čl. 7 písm. d) směrnice 95/46/ES.
O
2.2.
Zpracování těchto údajů se přísně omezuje na
zpracování za účelem vyřizování tísňového volá-
ní eCall na jednotné evropské číslo tísňového
volání 112.
O
2.3. Druhy údajů a příjemci údajů
2.3.1.
Palubní systém eCall využívající linku tísňového
volání 112 může shromažďovat a zpracovávat
pouze následující údaje: Identifikační číslo vozi-
dla, Typ vozidla (osobní vozidlo nebo lehké užit-
kové vozidlo), Druh pohonu vozidla (benzin/
nafta/CNG/LPG/elektrický/vodík), Poslední tři
polohy a směr jízdy vozidla, Záznam o automa-
tické aktivaci systému a jeho časové razítko
O
2.3.2.
Příjemci údajů zpracovávaných palubním systé-
mem eCall využívajícím linku tísňového volání
112 jsou příslušná centra tísňového volání urče-
ná veřejnými orgány země, na jejímž území se
nacházejí, aby jako první přijímala a vyřizovala
volání eCall na jednotné evropské číslo tísňové-
ho volání 112.
O
Prováděcí nařízení Příloha 1 ČÁST 3 Informace pro uživateleShoda

701-3. Nouzová asistence

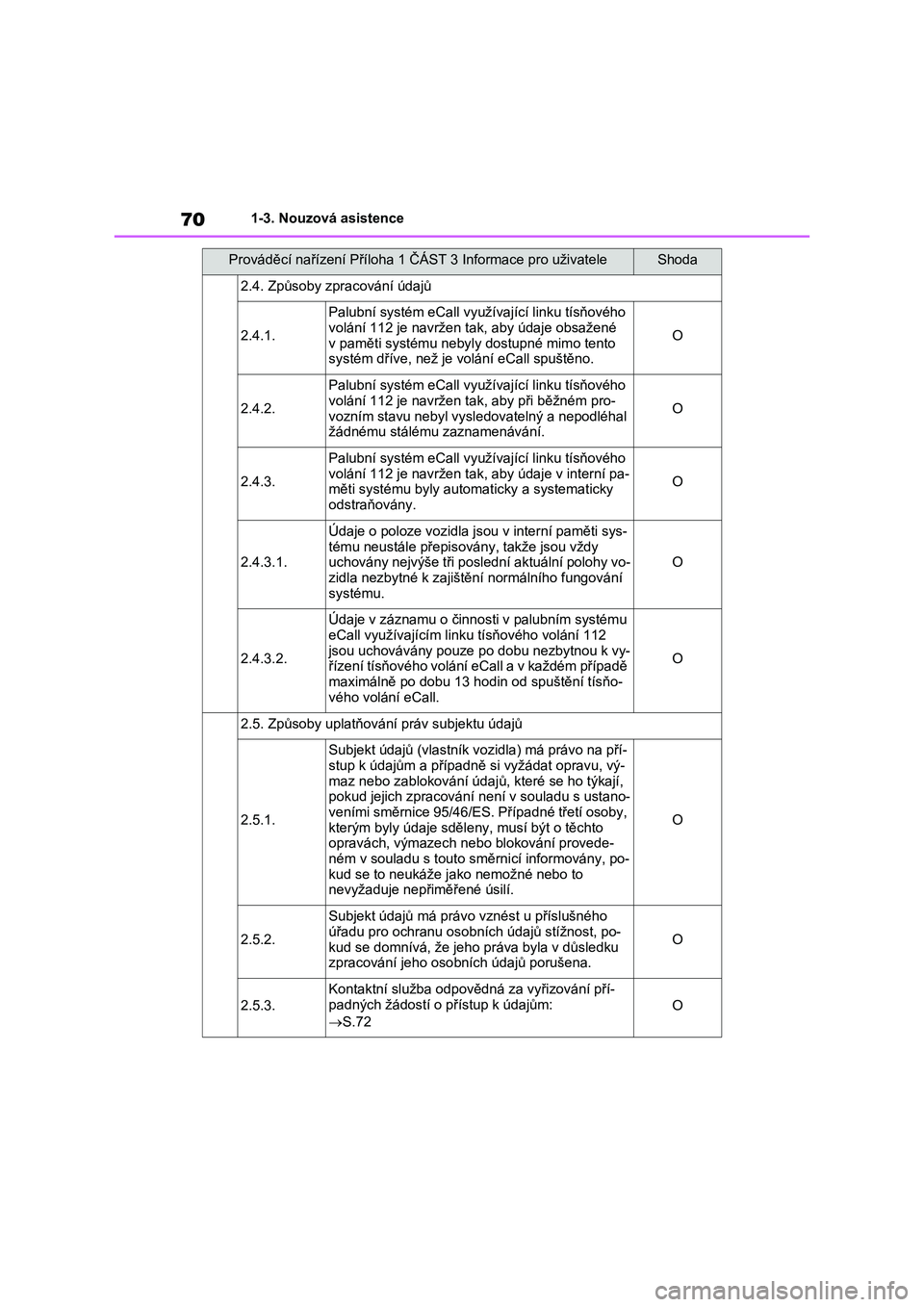

2.4. Způsoby zpracování údajů
2.4.1.
Palubní systém eCall využívající linku tísňového
volání 112 je navržen tak, aby údaje obsažené
v paměti systému nebyly dostupné mimo tento
systém dříve, než je volání eCall spuštěno.
O
2.4.2.
Palubní systém eCall využívající linku tísňového
volání 112 je navržen tak, aby při běžném pro-
vozním stavu nebyl vysledovatelný a nepodléhal
žádnému stálému zaznamenávání.
O
2.4.3.
Palubní systém eCall využívající linku tísňového
volání 112 je navržen tak, aby údaje v interní pa-
měti systému byly automaticky a systematicky
odstraňovány.
O
2.4.3.1.
Údaje o poloze vozidla jsou v interní paměti sys-
tému neustále přepisovány, takže jsou vždy
uchovány nejvýše tři poslední aktuální polohy vo-
zidla nezbytné k zajištění normálního fungování
systému.
O
2.4.3.2.
Údaje v záznamu o činnosti v palubním systému
eCall využívajícím linku tísňového volání 112
jsou uchovávány pouze po dobu nezbytnou k vy-
řízení tísňového volání eCall a v každém případě
maximálně po dobu 13 hodin od spuštění tísňo-
vého volání eCall.
O
2.5. Způsoby uplatňování práv subjektu údajů
2.5.1.
Subjekt údajů (vlastník vozidla) má právo na pří-
stup k údajům a případně si vyžádat opravu, vý-
maz nebo zablokování údajů, které se ho týkají,
pokud jejich zpracování není v souladu s ustano-
veními směrnice 95/46/ES. Případné třetí osoby,
kterým byly údaje sděleny, musí být o těchto
opravách, výmazech nebo blokování provede-
ném v souladu s touto směrnicí informovány, po-
kud se to neukáže jako nemožné nebo to
nevyžaduje nepřiměřené úsilí.
O
2.5.2.
Subjekt údajů má právo vznést u příslušného
úřadu pro ochranu osobních údajů stížnost, po-
kud se domnívá, že jeho práva byla v důsledku
zpracování jeho osobních údajů porušena.
O
2.5.3.
Kontaktní služba odpovědná za vyřizování pří-
padných žádostí o přístup k údajům:
S.72
O
Prováděcí nařízení Příloha 1 ČÁST 3 Informace pro uživateleShoda
