2022 TOYOTA RAV4 PLUG-IN HYBRID Návod na použití (in Czech)

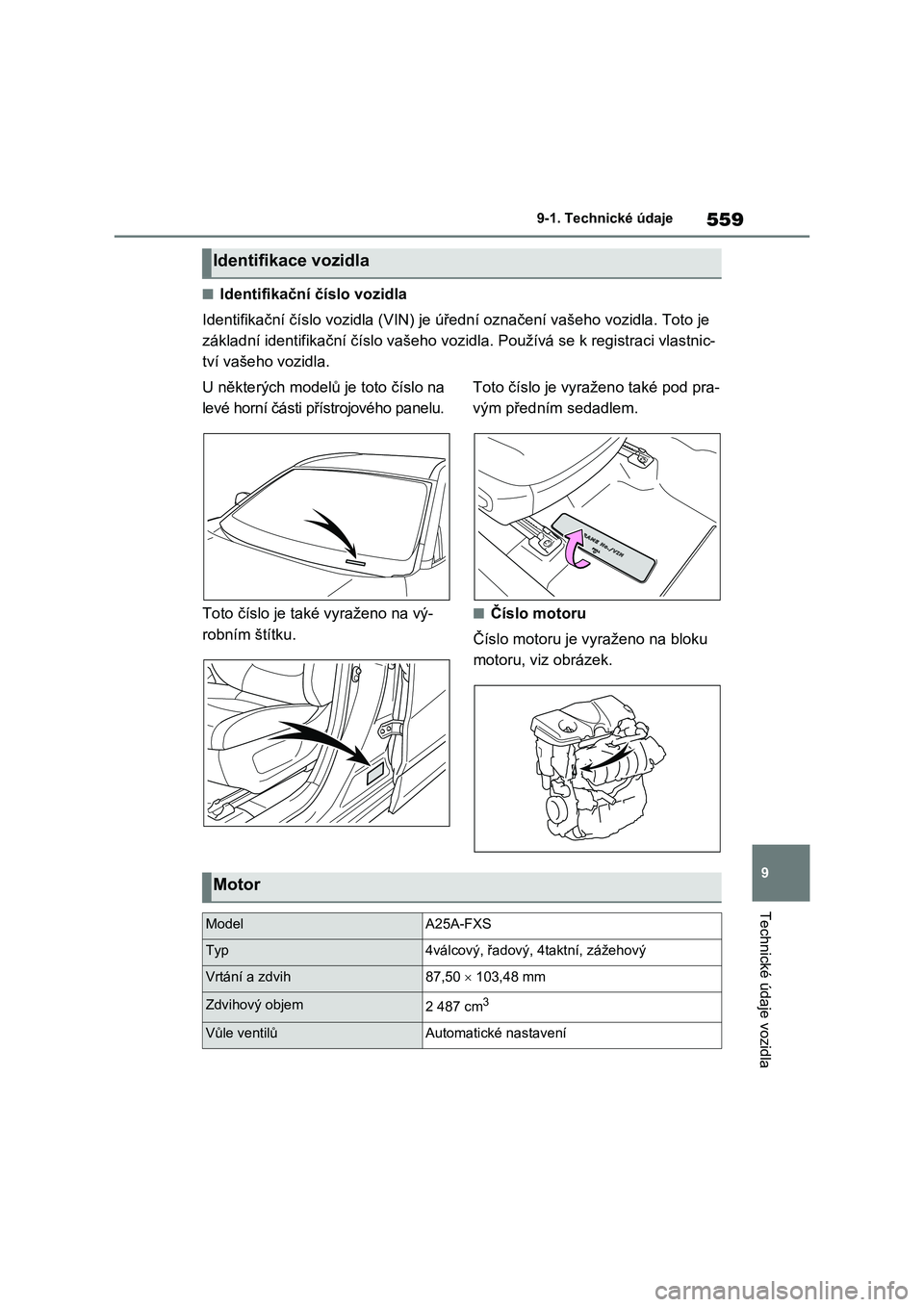

559
9
9-1. Technické údaje
Technické údaje vozidla
■Identifikační číslo vozidla
Identifikační číslo vozidla (VIN) je úřední označení vašeho vozidla. Toto je
základní identifikační číslo vaš eho vozidla. Používá se k registraci vlastnic-
tví vašeho vozidla.
U některých modelů je toto číslo na
levé horní části přístrojového panelu.
Toto číslo je také vyraženo na vý-
robním štítku.
Toto číslo je vyra ženo také pod pra-
vým předním sedadlem.
■Číslo motoru
Číslo motoru je vy raženo na bloku
motoru, viz obrázek.
Identifikace vozidla
Motor
ModelA25A-FXS
Typ4válcový, řadový, 4 taktní, zážehový
Vrtání a zdvih87,50  103,48 mm
Zdvihový objem2 487 cm3
Vůle ventilůAutomatické nastavení

5609-1. Technické údaje
Přední
Zadní
Palivo
Typ paliva
Když uvidíte tyto typy palivových štítků u čerpa-
cí stanice, použijte pou ze palivo s jedním z ná-
sledujících štítků.
Oblast EU:
Pouze bezolovnatý benzín odpovídající Evrop-
ské normě EN228
Mimo oblast EU:
Pouze bezolovnatý benzín
Oktanové číslo (RON)
Oblast EU:
95 nebo vyšší
Mimo oblast EU:
91 nebo vyšší
Objem palivové nádrže
(Jmenovitý)55 litrů
Elektrický (trakční) motor
TypSynchronní motor s p ermanentními magnety
Maximální výkon134 kW
Maximální točivý moment270 N•m
TypSynchronní motor s permanentními magnety
Maximální výkon40 kW
Maximální točivý moment121 N•m

561
9 9-1. Technické údaje
Technické údaje vozidla
■Objem oleje (Vypuštění a naplnění  jmenovitý*)
*: Objem motorového oleje je referenční množství, které se používá při výměně mo-
torového oleje. Zahřejte motor a vypněte hybridní systém, počkejte déle než 5 mi-
nut a zkontrolujte hladinu oleje na měrce.
■Volba motorového oleje
Ve vašem vozidle je použit olej
"Toyota Genuine Motor Oil". Toyota
doporučuje používat schválený olej
"Toyota Genuine Motor Oil". Můžete
použít také jiný motorový olej stejné
kvality.Třída oleje:
0W-16:
Vícerozsahový motorový olej API
třídy SN "Resource-Conserving",
SN PLUS "Resource-Conserving"
nebo SP "Resource-Conserving",
nebo ILSAC GF-6B
0W-20 a 5W-30:
Vícerozsahový motorový olej API
třídy SM "Energy-Conserving", SN
"Resource-Conserving", SN PLUS
"Resource-Conserving" nebo SP
"Resource-Conserving", nebo
ILSAC GF-6A
Hybridní (trakční) akumulátor
TypLithium-iontový akumulátor
Napětí3,7 V/článek
Objem51 Ah
Počet96 článků
Celkové napětí355,2 V
Systém mazání
S filtrem4,5 litru
Bez filtru4,2 litru

5629-1. Technické údaje
Doporučená viskozita (SAE):
SAE 0W-16, kterým je z výroby pl-
něno vaše vozidlo, je nejlepší vol-
bou z hlediska nízké spotřeby paliva
a dobrého startování v chladném
počasí.
Pokud není dost upný olej SAE
0W-16, může být použit olej SAE
0W-20. Při příští výměně oleje by
však měl být nah razen olejem SAE
0W-16.
Předpokládaný rozsah teplot
před příští výměnou oleje
Doporučeno
Viskozita oleje (ja ko příklad je zde
vysvětleno 0W-16):
• Hodnota 0W v označení 0W-16
vyjadřuje vlastnost oleje, která
umožňuje startov ání motoru za
studena. Oleje s nižším číslem
před W umožňují snadnější starto-
vání motoru v chladném počasí.
• Hodnota 16 v označení 0W-16
vyjadřuje viskózní vlastnost ole-
je, když má olej vysokou teplotu.
Olej s vyšší viskozitou (s vyšší
hodnotou) je vhodnější, pokud
vozidlo jezdí vyššími rychlostmi
nebo při extrémním zatížení.
Co znamenají štítky na nádobách
oleje:
Některé nádoby oleje jsou označeny
jednou nebo oběma registrovanými
značkami API, aby vám pomohly
zvolit olej, který byste měli použít.
Servisní symbol API
Horní část: "API SERVICE SP" znamená
označení kvality oleje podle American
Petroleum Institute (API).
Střední část: "SAE 0W-16" znamená tří-
du viskozity SAE.
Spodní část: "Resource-Conserving"
znamená, že tento olej zajišťuje úsporu
paliva a ochranu ži votního prostředí.
Značka certifikace ILSAC
Na přední straně nádobky je zobrazena
certifikační značka The International
Lubricant Specification Advisory
Committee (ILSAC)
A
B
A
B

563
9
9-1. Technické údaje
Technické údaje vozidla
*: Objem chladicí kapaliny je referenční množství.
Pokud je nezbytná výměna, kontak tujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kt erýkoliv spolehlivý servis.
Systém chlazení
Objem*
Benzínový
motor7,4 litru
Řídicí jednot-
ka pohonu2,0 litru
Typ chladicí kapaliny
Používejte některý z následujících:
• "Toyota Super Long Life Coolant" • Podobná vysoce kvalitní bezsilikátová, beza-
minová, bezdusitan ová a bezboritanová
chladicí kapalina na bázi etylénglykolu s technologií trvanlivých hybridních organic-
kých kyselin.
Nepoužívejte samotnou obyčejnou vodu.
Systém zapalování (zapalovací svíčky)
VýrobceDENSO FC16HR-Q8
Mezera0,8 mm
UPOZORNĚNÍ
■Iridiové zapalovací svíčky
Používejte pouze iridiové zapal ovací svíčky. Neupravujte mezeru mezi elektrodami.
Elektrický systém (12V akumulátor)
Hodnota specifického napětí při 20 °C:
12,0 V nebo vyšší
(Přepněte spínač POWER do VYPNU-
TO a zapněte dálkové světlomety na 30 sekund.)
Pokud je napětí nižší než standardní
hodnota, dobijte 12V akumulátor.
Nabíjecí proudRychlé nabíjení15 A max.
Pomalé nabíjení5 A max.

5649-1. Technické údaje
*: Objem kapaliny je referenční množství.
Pokud je nezbytná výměna, kontak tujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kt erýkoliv spolehlivý servis.
*: Objem kapaliny je referenční množství.
Pokud je nezbytná výměna, kontak tujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kt erýkoliv spolehlivý servis.
*: Minimální mezera pedálu při sešlápnutí silou 300 N, když je hybridní systém v čin-
nosti.
Hybridní převodovka
Objem kapaliny*4,4 litru
Typ kapalinyToyota Genuine ATF WS
UPOZORNĚNÍ
■Typ kapaliny hybridní převodovky
Použití jiné kapaliny převodo vky než výše uvedeného typu může způsobit abnor- mální hluk nebo vibrace, nebo ce lkové poškození převodovky vašeho vozidla.
Zadní diferenciál (zadní elektrický motor)
Objem kapaliny*1,7 litru
Typ kapalinyToyota Genuine ATF WS
UPOZORNĚNÍ
■Typ kapaliny zadního diferenciálu
Použití jiné kapaliny diferenciá lu než výše uvedeného typu může způsobit abnor-
mální hluk nebo vibrace, nebo ce lkové poškození diferenciálu vašeho vozidla.
Brzdy
Mezera pedálu*
Vozidla s levo-
stranným říze-
ním
128 mm Min.
Vozidla s pravo-
stranným říze- ním95 mm Min.
Volný chod pedálu1,0-6,0 mm
Typ kapalinySAE J1703 nebo FM VSS No.116 DOT 3
SAE J1704 nebo FM VSS No. 116 DOT 4

565
9 9-1. Technické údaje
Technické údaje vozidla
■Plnohodnotné rezervní kolo
Typ A
Typ B
■Kompaktní rezervní kolo (je-li ve výbavě)
■Když táhnete přívěs: S.262
Přidejte 20,0 kPa (0,2 kgf/cm2 nebo bar; 3 psi) k doporučenému tlaku huštění pneu-
matik a jezděte rychlostmi do 100 km/h.
■Když jsou všechna sedadla obsazena
Ujistěte se, že jsou zadní pneumatiky nahuštěny na 260 kPa (2,6 kgf/cm2 nebo bar;
38 psi).
Řízení
VůleMéně než 30 mm
Pneumatiky a kola
Rozměr pneumatik225/60R18 100H
Tlak huštění pneu-
matik (Doporučený
tlak huštění stude-
ných pneumatik)Vpředu230 kPa (2,3 kgf/cm2 nebo bar; 33 psi)
Vzadu230 kPa (2,3 kgf/cm2 nebo bar; 33 psi)
Rozměr kol187J
Utahovací moment matic kol103 N•m
Rozměr pneumatik235/55R19 101V
Tlak huštění pneu-
matik (Doporučený
tlak huštění stude-
ných pneumatik)Vpředu230 kPa (2,3 kgf/cm2 nebo bar; 33 psi)
Vzadu230 kPa (2,3 kgf/cm2 nebo bar; 33 psi)
Rozměr kol197 1/2 J
Utahovací moment matic kol103 N•m
Rozměr pneumatikT165/90D18 107M
Tlak huštění pneumatik (Dopo-
ručený tlak huštění studených
pneumatik)
420 kPa (4,2 kgf/cm2 nebo bar; 60 psi)
Rozměr kol184T
Utahovací moment matic kol103 N•m

5669-1. Technické údaje
A: Bezpaticové žárovky (oranžové)
B: Bezpaticové žárovky (čiré)
*: Je-li ve výbavě
Žárovky
ŽárovkyWTyp
Zadní směrová světla21A
Couvací světla16B
Vnější nástupní světla*5B
