2022 TOYOTA RAV4 PLUG-IN HYBRID Návod na použití (in Czech)

487
7
7-3. Údržba svépomocí
Údržba a péče
1 Vypněte spínač POWER.
Ověřte, že nabíjecí konektor není připo- jen. Nepoužívejte také dálkově ovládaný
systém klimatizace běh em této činnosti.
2Otevřete kryt pojistkové skříňky.
Motorový prostor: Pojistková
skříňka typu C
Zatlačte úchyty a , abyste úplně
uvolnili zámek, a pak zvedněte kryt na-
horu.
Motorový prostor: Pojistková
skříňka typu B
Zatlačte úchyty a , abyste úplně
uvolnili zámek, a pak zvedněte kryt na-
horu.
Levá strana přístrojového panelu
Vozidla s levostranným řízením: Vyjmě-
te víčko.
Vozidla s pravostranným řízením: Za-
tlačte jazýček dovni tř a vyjměte kryt,
a pak vyjměte víčko.
Kontrola a výměna pojis-
tek
Pokud některá z elektrických
součástí nefunguje, může mít
přepálenou pojistku. Pokud se
tak stane, zkontrolujte a vyměň-
te pojistku, pokud je to potřeba.
Kontrola a výměna pojistek
AB
AB

4887-3. Údržba svépomocí
Pravá strana zavazadlového pro-
storu
Otevřete podlahovou desku. ( S.424)
Zatlačte úchyty a , abyste úplně
uvolnili zámek, a pak zvedněte kryt na-
horu.
3 Vyjměte pojistku.
Vytahovákem lze vyjímat pouze pojistky
typu A.
4 Zkontrolujte, zda není pojistka
přepálená.
Nahraďte přepálenou pojistku novou po-
jistkou příslušné proudové hodnoty. Proudovou hodnotu naleznete na víčku
pojistkové skříňky.
Typ A
Normální pojistka
Přepálená pojistka
Typ B
Normální pojistka
Přepálená pojistka
Typ C
Normální pojistka
Přepálená pojistka
AB
A
B
A
B
A
B

489
7
7-3. Údržba svépomocí
Údržba a péče
■Po výměně pojistky
●Když instalujete víčko , ujistěte se, že
je úchyt bezpečn ě nainstalován.
●Pokud světlo nesvítí ani po výměně
pojistky, bude zřejmě potřeba vyměnit žárovku. ( S.490)
●Pokud se vyměněná pojistka znovu přepálí, nechte vozidlo prohlédnout
kterýmkoliv autor izovaným prodej-
cem nebo servisem T oyota, nebo kte- rýmkoliv spolehlivým servisem.
■Pokud je obvod přetížen
Pojistky jsou navrženy tak, aby se pře-
pálily, čímž chrání před poškozením celý kabelový svazek.
■Když měníte elektronickou sou-
část, např. světla atd.
Toyota doporučuje, abyste používali ori- ginální výrobky Toyot a určené pro toto
vozidlo. Protože urč ité žárovky jsou při-
pojeny k obvodům navrženým pro před- cházení přetížení, neoriginální díly nebo
díly, které nejsou navrženy pro toto vozi-
dlo, mohou být nepoužitelné.
VÝSTRAHA
■Abyste zabránili poruchám sys-
témů a požáru vozidla
Dodržujte následující pokyny. Jejich nedodržení může způsobit po-
škození vozidla, pož ár nebo zranění.
●Nikdy nepoužívejte pojistku s vyšší proudovou hodnotou, než přede-
psanou, nebo jiný předmět namísto
pojistky.
●Vždy použijte orig inální pojistku
Toyota nebo ekvivalentní.
Nikdy nenahrazujte pojistku drát- kem, ani dočasně.
●Neupravujte pojistky nebo pojistko-vé skříňky.
UPOZORNĚNÍ
■Před výměnou pojistek
Nechte co nejdříve p říčinu elektrické-
ho přetížení zjistit a opravit u kterého-
koliv autorizovaného prodejce nebo v servisu Toyota, nebo v kterémkoliv
spolehlivém servisu.
■Abyste zabránili poškození krytu pojistkové skříňky motorového
prostoru
Když otevíráte poj istkovou skříňku, úplně uvolněte úchyty předtím, než
zvednete kryt nahor u. Jinak může do-
jít k poškození úchytů.

4907-3. Údržba svépomocí
Zjistěte wattový výkon žárovky, kte-
rá má být vyměněna. ( S.566)
Vnější zpětná zrcátka
Vnější nástupní osvětlení (je-li ve
výbavě)
Vzadu
Zadní směrová světla
Couvací světla
Žárovky
Následující žárovky můžete vy-
měnit sami. Úroveň obtížnosti
výměny se liší podle žárovek.
Protože hrozí nebezpečí po-
škození součástí, doporučuje-
me, aby výměnu provedl
kterýkoliv autorizovaný prodej-
ce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis.
Příprava na výměnu žárovky
Umístění žárovek
A
A
B

491
7
7-3. Údržba svépomocí
Údržba a péče
■Světla, která je nutné vyměnit
u kteréhokoliv autorizovaného
prodejce nebo servis Toyota,
nebo v kterémkoliv spolehli-
vém servisu
 Světlomety
 Přední směrová světla
 Světla pro denní svícení
 Přední obrysová světla
 Přední mlhová světla
 Boční směrová světla
 Koncová světla
 Brzdová světla
 Zadní mlhové světlo
 Třetí brzdové světlo
 Osvětlení registrační značky
■LED světla
Světla, jiná než nás ledující světla, se
skládají z mno žství LED diod. Pokud je
některé z LED světel vadné, zavezte vo- zidlo ke kterémukoli v autorizovanému
prodejci nebo do servisu Toyota, nebo
do kteréhokoliv spolehlivého servisu, abyste nechali světlo vyměnit.
●Zadní směrová světla
●Couvací světla
●Vnější nástupní osvět lení (je-li ve vý- bavě)
■Zamlžení uvnitř světel
Dočasné zamlžení (or osení) uvnitř svě-
tel neznamená poruchu. V následujících situacích kontaktujte pro více informací
kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kterýkoliv spo- lehlivý servis:
●Uvnitř světel se tvoří velké kapky vody.
●Uvnitř světel se hromadí voda.
■Když měníte elektronickou sou-část, např. světla atd.
 S.489
■Zadní směrová světla
1 Otevřete zadní dveře a vyjměte
kryt.
2 Vyjměte šrouby a vyjměte jed-
notku světla.
Vyjměte jednotku svě tla jejím přímým
zatažením dozadu směrem od zadní
části vozidla.
3 Otočte paticí žárovky doleva.
Výměna žárovky

4927-3. Údržba svépomocí
4Vyjměte žárovku.
5 Nasaďte novou žárovku, pak na-
montujte patici žárovky do jed-
notky světla jejím zasunutím
a otočením patice žárovky do-
prava.
6 Zarovnejte drážky na jednotce
světla s příchytkami a zasuňte
jednotku světla rovně tak, aby
čep na jednotce světla zapadl do
otvoru.
Ověřte si, že jednotka světla je úplně za-
jištěna.
7 Zašroubujte zpět šroubky.
8 Nasaďte zpět kryt.

493
7
7-3. Údržba svépomocí
Údržba a péče

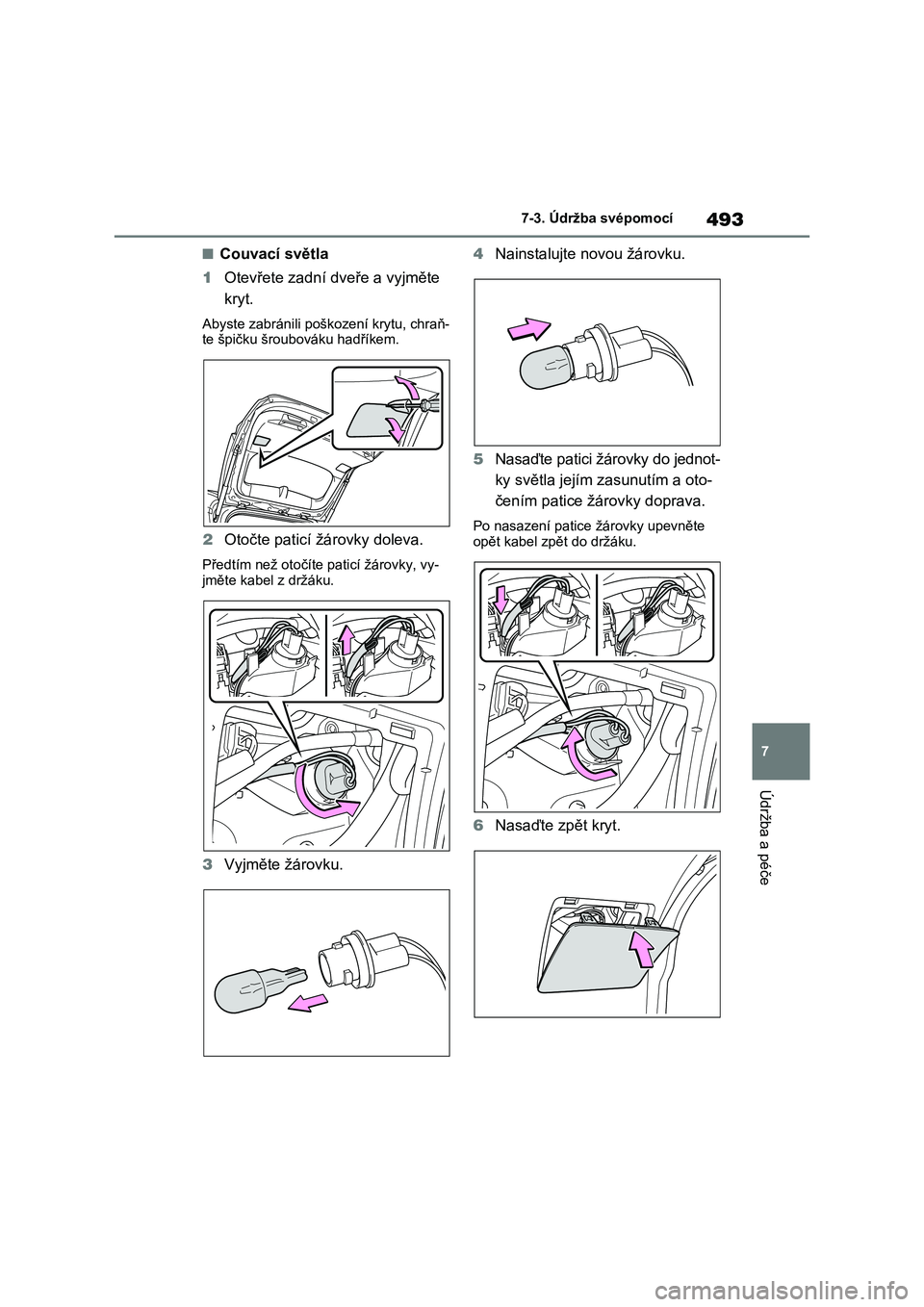

■Couvací světla
1 Otevřete zadní dveře a vyjměte
kryt.
Abyste zabránili poškození krytu, chraň-
te špičku šroubováku hadříkem.
2 Otočte paticí žárovky doleva.
Předtím než otočíte paticí žárovky, vy-
jměte kabel z držáku.
3 Vyjměte žárovku.
4 Nainstalujte novou žárovku.
5 Nasaďte patici žárovky do jednot-
ky světla jejím zasunutím a oto-
čením patice žárovky doprava.
Po nasazení patice žárovky upevněte opět kabel zpět do držáku.
6 Nasaďte zpět kryt.

4947-3. Údržba svépomocí
■Vnější nástupní osvětlení (je-li
ve výbavě)
1 Stiskněte horní část vnějšího
zpětného zrcátka, abyste naklo-
pili plochu zrcát ka nahoru, a od-
pojte příchytky za zrcátkem.
Vypačte zrcátko ven směrem k sobě
a odpojte dvě příchytky současně.
Pracujte opatrně a de jte pozor, abyste neupustili zrcátko.
2 Odpojte konektory za zrcátkem
a vyjměte zrcátko.
Zkontrolujte konektory, abyste při opě-
tovné montáži zabránili jejich obrácené-
mu připojení.
Pracujte opatrně a de jte pozor, abyste
neupustili zrcátko.
3 Odpojte příchytky za krytem zr-
cátka a vyjměte kryt zrcátka.
4 Před vyjmutím jednotky světla
sklopte zrcátko.
